3 Rekuperacja Rekuperacja To nowoczesny system mechanicznej wentylacji polegający na odzyskiwaniu energii cieplnej przy pomocy wymiennika ciepła. Proces ten zachodzi w specjalnej centrali wentylacyjnej (rekuperator) wyposażonej właśnie w taki wymiennik. Zasada działania wentylacji z odzyskiem ciepła polega na dostarczeniu i ogrzaniu świeżego powietrza do budynku mieszkalnego powietrzem zużytym, usuwanym z budynku przepuszczonym przez wymiennik ciepła. Sposób działania Systemy rekuperacji stosuje się w celu zmniejszenia zużycia energii oraz dobowej stabilizacji temperatury wewnątrz. Oprócz odzysku ciepła, rekuperacja posiada wiele innych zalet: dostarczenie świeżego powietrza, zmniejszenie wilgotności powietrza wewnątrz budynku, brak skroplin w oknach, brak alergenów, brak insektów (muchy, komary), wyeliminowanie powstawania grzybów i pleśni. W przeciwieństwie do wentylacji grawitacyjnej, mechaniczna i ciągła wymiana powietrza jest niezależna od panujących warunków atmosferycznych. Mechaniczną wentylację można dodatkowo wspomóc poprzez gruntowy wymiennik ciepła (GW), w którym powietrze przed doprowadzeniem do wnętrza domu podgrzewa się w czasie zimy i chłodzi latem. 1

4 Materiały informacyjne KONTKT: DZIŁ SPRZDŻY SOKOŁÓW tel.: DZIŁ SPRZDŻY ŻUROMIN tel.: DZIŁ THNIZNY tel.: DZIŁ KSIĘGOWOŚI tel.: DZIŁ MRKTINGU tel.: IMPORT / ZKUPY tel.: zakupy@prodmax.pl XPORT SS tel.: d.grzywna@prodmax.pl ZKŁD PRODUKYJNY SIDZI FIRMY Żuromin ul. Wyzwolenia 130 tel. / fax: kom.: zuromin@prodmax.pl Sokołów ul. Sokołowska 38 tel. / fax: kom.: prodmax@prodmax.pl 2

5 Spis treści SYSTM VNT-FX System VNT-FX str. 4 VNT-FX parametry techniczne str. 5 Wytyczne montażowe str. 6 Skrzynki rozprężne str. 8 Skrzynki rozprężne przelotowe str. 10 Rozdzielacze rurowe płaskie str. 12 Rozdzielacze rurowe jedno- i dwurzędowe str. 14 lementy przyłączeniowe str. 17 SYSTM PRZWODÓW OKRĄGŁYH Przewody, kształtki str. 18 Redukcje, przepustnice str. 19 SYSTM KNŁÓW PŁSKIH VNT-FX Plus System VNT-FX Plus str. 20 Kanały, kształtki str. 22 Rozdzielacze str. 24 ZRPNI, WYRZUTNI zerpnie, wyrzutnie ścienne str. 25 Gruntowa czerpnia GW str. 25 IZOJ Izolacje przewodów VNT-FX str. 26 Wełna mineralna str. 26 PRZWODY STYZN IZOOWN Przewody izolowane MOizo str. 27 Przewody izolowane z powłoką antybakteryjną str. 27 NMOSTTY nemostaty nawiewne / wywiewne str. 28 nemostaty chromoniklowane str. 28 MTRIŁY MONTŻOW Materiały montażowe str. 29 NTR WNTYYJN str. 30 PN STRUJĄ str. 34 WYPOSŻNI DODTKOW str. 35 GW GRUNTOWY WYMINNIK IPŁ str. 36 WRUNKI HNDOW str. 38 KONTKT str. 39 3

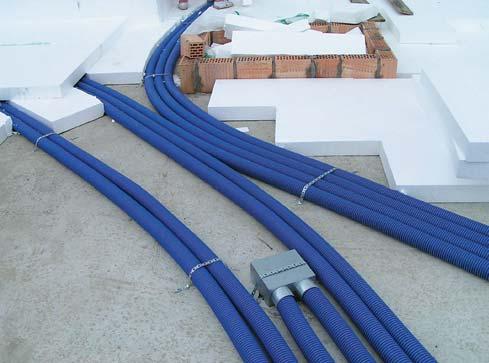

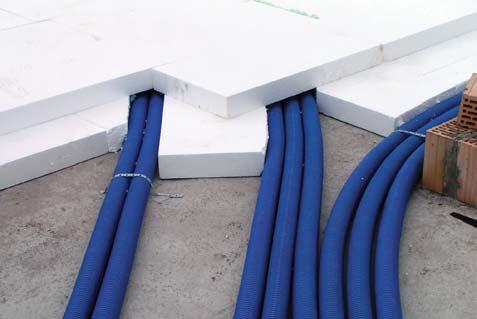

6 VNT-FX System VNT-FX to najnowsze rozwiązanie w zakresie wentylacji dla domów, mieszkań oraz budynków o małej kubaturze. VNT-FX to przewody elastyczne, skrzynki rozprężne, rozdzielcze za pomocą których w szybki i skuteczny sposób można wykonać instalację wentylacji mechanicznej przy zgodności ze wszystkimi przepisami budowlanymi obowiązującymi w Unii uropejskiej. Jedną z głównych zalet VNT-FX jest elastyczność systemu, niewielkie wymiary dzięki którym pozwala wykonać instalację w stropie, ścianach i sufitach. VNT-FX: lastyczny podczas instalacji Dostępny w wymiarach 63, 75 i 90 mm Łatwy montaż bez konieczności używania specjalistycznych narzędzi ałkowicie szczelny i trwały ichy i wydajny Wysoka higiena instalacji dzięki powłoce antystatycznej i antybakteryjnej przewodu VNT-FX zabezpiecza przed powstawaniem grzybów, pleśni co ma istotny wpływ na jakość dostarczanego powietrza do budynku rak korozji w przeciwieństwie do tradycyjnych instalacji wykonywanych za pośrednictwem stalowych przewodów typu spiro system VNT-FX eliminuje konieczność docinania przewodów np. za pośrednictwem szlifierki kątowej podczas montażu co powoduje zerwanie warstwy ocynku zabezpieczającej przewód i w późniejszym czasie korozję tych miejsc. Szybkie i proste czyszczenie całej instalacji możliwość łatwego i skutecznego czyszcze- nia instalacji bez ograniczeń występujących w tradycyjnych systemach jak np. wystające wkręty montażowe, trójniki, które bardzo często uniemożliwiają wyczyszczenie instalacji lub ograniczają dostęp. Niewielkie straty ciśnienia ograniczenie do minimum ilości kształtek (trójniki, kolana) które generują punktowe opory przepływu wpływające istotnie na wydajność oraz energooszczędność pracy instalacji wentylacji. W przeciwieństwie do tradycyjnego systemu VNT-FX dzięki prostocie montażu, ograniczeniu do minimum elementów montażowych można z zamontować w przeciągu 2-3 dni roboczych w typowym budynku jednorodzinnym. 4

7 Parametry techniczne Vent-Flex INFORMJ THNIZN: Indeks Średnica D-Zewnętrzna D-Wewnętrzna [mb] SK01/ DN SK01/ DN SK01/ DN WYDJNOŚĆ Wydajność w m³/h przy: DN 63 DN 75 DN 90 2 m/s 2,5 m/s 3 m/s 2 m/s 2,5 m/s 3 m/s 2 m/s 2,5 m/s 3 m/s 1 przewód 15 m³/h 20 m³/h 25 m³/h 22 m³/h 28 m³/h 34 m³/h 34 m³/h 42 m³/h 51 m³/h 2 przewody 30 m³/h 40 m³/h 50 m³/h 44 m³/h 56 m³/h 68 m³/h 3 przewody 45 m³/h 60 m³/h 75 m³/h 66 m³/h 84 m³/h 102 m³/h kanał DN 63 mm 10 opór [Pa/m] 5 kanał DN 75 mm kanał DN 90 mm wydajność [m ³/h] 5

8 Wytyczne montażowe Przy projektowaniu oraz wykonywaniu instalacji należy posługiwać się zamieszczonymi poniżej zaleceniami producenta oraz dobierać wydatki powietrza zgodnie z wytycznymi PN zamieszczonymi poniżej oraz informacji zamieszczonych przy karcie technicznej produktu VNT-FX. Zalecenia przy wykonywaniu instalacji systemem VNT-FX: długość pojedynczej nitki przewodu VNT-FX nie powinna przekraczać 11 mb, dopuszcza się dłuższe odcinki do 15 mb pod warunkiem prowadzenia przewodu po jak najprostszym torze od rozdzielacza do skrzynki przy ograniczeniu do minimum ostrych katów zagięć przewodu. skrzynki rozprężne sufitowe anemostatów należy montować z zachowaniem min. 30 cm odległości od ścian, odpowiednio w pokojach w jak najdalszym narożniku lub nad oknem, unikać montażu nad np. łóżkiem sypialnym. przewody nawiewne i wywiewne w przypadku prowadzenia przez pomieszczenia izolowane, nie ogrzewane, izolować warstwą wełny o grubości min. 20 mm lub przeznaczoną do tego odpowiednią otuliną. przewody nawiewne i wywiewne w przypadku prowadzenia przez pomieszczenia nie izolowane, nie ogrzewane, izolować warstwą wełny o grubości min. 100 mm lub przeznaczoną do tego odpowiednią otuliną. bezwzględnie izolować czerpnię oraz wyrzutnię przewody nawiewne izolować w przypadku kiedy do instalacji będzie podłączone urządzenie chłodzące, grzewcze tj. Gruntowy Wymiennik iepła, nagrzewnica/chłodnica itp. max. temperatura transportowanego powietrza w przewodach VNT-FX wynosi 80º. Minimalne ilości powietrza przypadające na jedną osobę określone są w normie PN-83/ oraz w zmianie do tej normy PN-83/-03430/z3:2000. Najważniejsze postanowienia w/w norm: Strumień objętości powietrza wentylacyjnego w budynku mieszkalnym jest określony przez sumę strumieni powietrza usuwanego tzw. brudnego z pomieszczeń pomocniczych podanych poniżej które to powinny wynosić co najmniej: dla kuchni z oknem zewnętrznym, wyposażonej w kuchenkę gazową lub węglową: 70 m³/h dla kuchni z oknem zewnętrznym, wyposażonej w kuchenkę elektryczną: 30 m³/h w mieszkaniu do 3 osób, oraz 50 m³/h dla więcej niż 3 osób. 6

9 dla kuchni bez okna zewnętrznego wyposażonej w kuchnię elektryczną: 50m³/h dla kuchni bez okna zewnętrznego wyposażonej w kuchnię gazową, obowiązkowo wentylacja mechaniczna wyciągowa: 70 m³/h w łazience (z W lub bez): 50 m³/h w wydzielonym W: 30 m³/h pomieszczenia pralni min. 2-krotność wymiany kubatury powietrza w przeciągu jednej godziny. w pomocniczym pomieszczeniu bezokiennym (spiżarnia, wiatrołap, garderoba): 15 m³/h dla pokoju mieszkalnego oddzielonego od pomieszczeń kuchni, łazienki i W w domu jednorodzinnym lub dwupoziomowym mieszkaniu domu wielorodzinnego: 30 m³/h / osobę. Zaleca się ponadto projektowanie urządzeń wentylacyjnych (central) umożliwiających okresowe zwiększanie strumienia objętości powietrza do co najmniej 120 m³/h. Zaleca się przy stosowaniu Gruntowego Wymiennika iepła min. 1-krotność wymiany powietrza w ciągu jednej godziny. Przykład prawidłowego doboru strumieni powietrza Numer pomieszczenia Nazwa pomieszczenia Powierzchnia pomieszczenia [m 2 ] Kubatura pomieszczenia [m 2 ] Nawiew [m 3 /h] Wywiew [m 3 /h] Krotność 1 Salon ,5 2 Gabinet ,5 3 Kuchnia ,1 4 Spiżarnia ,8 5 W ,6 6 Garderoba ,4 Suma

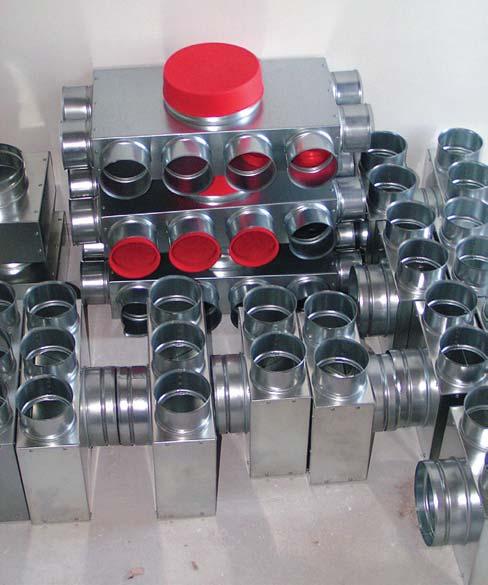

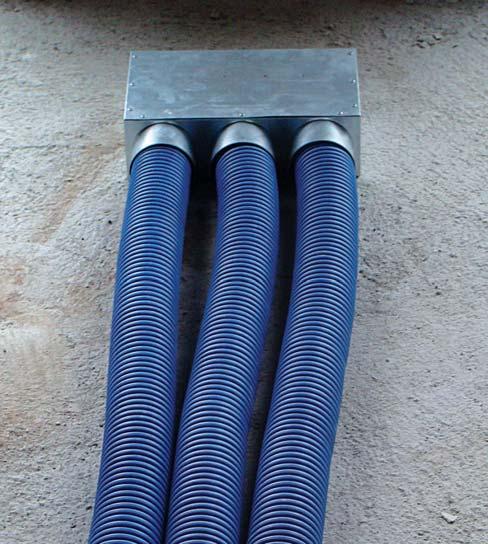

10 Skrzynki rozprężne Skrzynka rozprężna jedno-króćcowa (prostokątna) OPIS: Skrzynka rozprężna sufitowo-ścienna z odejściem jedno-króćcowym do montażu po stronie nawiewu jak i wywiewu. Wewnątrz skrzynki zamocowana jest specjalna kierownica niezbędna do zmniejszenia oporów przepływu powietrza. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIR: Indeks SK 1x63/ SK 1x75/ SK 1x90/ Skrzynka rozprężna jedno-króćcowa (okrągła) OPIS: Skrzynka rozprężna sufitowo-ścienna z odejściem jedno-króćcowym do montażu po stronie nawiewu jak i wywiewu. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIR: Indeks SK 1x75/100OK SK 1x90/125OK Skrzynka rozprężna dwu-króćcowa OPIS: Skrzynka rozprężna sufitowo-ścienna z odejściem dwu-króćcowym do montażu po stronie nawiewu jak i wywiewu. Wewnątrz skrzynki zamocowana jest specjalna kierownica niezbędna do zmniejszenia oporów przepływu powietrza. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIR: Indeks SK 2x63/ SK 2x75/ * wykonujemy także skrzynki wg indywidualnego projektu klienta

11 Skrzynka rozprężna trzy-króćcowa OPIS: Skrzynka rozprężna sufitowo-ścienna z odejściem trzy-króćcowym do montażu po stronie nawiewu jak i wywiewu. Wewnątrz skrzynki zamocowana jest specjalna kierownica niezbędna do zmniejszenia oporów przepływu powietrza. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 3x63/ SK 3x75/ * wykonujemy także skrzynki wg indywidualnego projektu klienta 9

12 Skrzynki rozprężne przelotowe Skrzynka rozprężna dwu-króćcowa przelotowa OPIS: Skrzynka rozprężna sufitowo-ścienna z odejściem dwu-króćcowym do montażu po stronie nawiewu jak i wywiewu. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 2x75/125P Skrzynka rozprężna jedno-króćcowa przelotowa OPIS: Skrzynka rozprężna sufitowo-ścienna z odejściem jedno-króćcowym do montażu po stronie nawiewu jak i wywiewu. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 1x90/125P Skrzynka rozprężna trzy-króćcowa przelotowa OPIS: Skrzynka rozprężna sufitowo-ścienna z odejściem trzy-króćcowym do montażu po stronie nawiewu jak i wywiewu. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 3x75/125P * wykonujemy także skrzynki wg indywidualnego projektu klienta

13 Skrzynka rozprężna pięcio-króćcowa przelotowa OPIS: Skrzynka rozprężna sufitowo-ścienna z odejściem pięcio-króćcowym do montażu po stronie nawiewu jak i wywiewu. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 5x75/ SK 5x90/ * wykonujemy także skrzynki wg indywidualnego projektu klienta 11

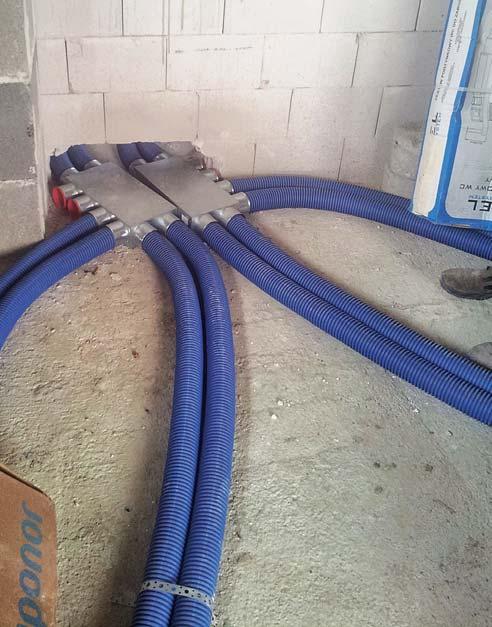

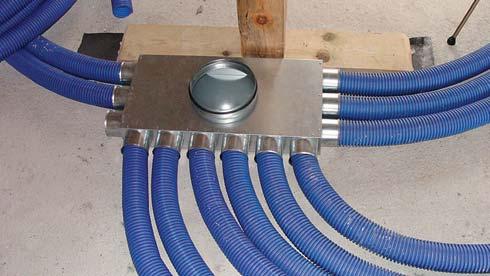

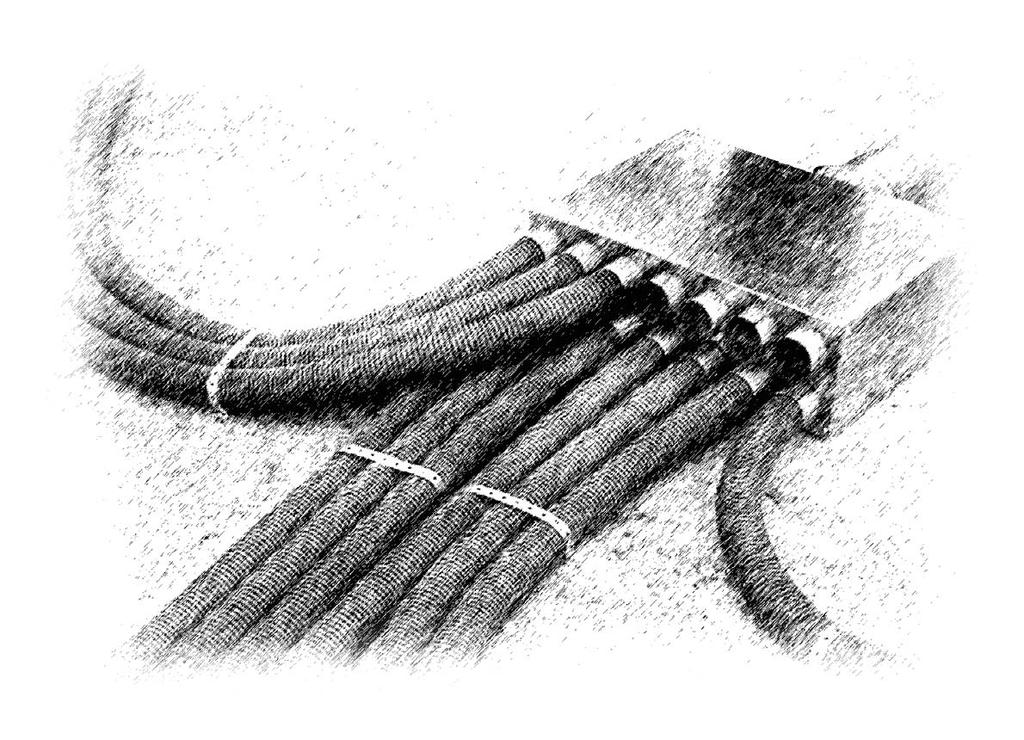

14 Rozdzielacze rurowe płaskie Rozdzielacz rurowy ośmio-króćcowy OPIS: Rozdzielacz rurowy sufitowo-ścienny z odejściem ośmio-króćcowym do montażu po stronie nawiewu jak i wywiewu. Rozdzielacz ułatwia rozprowadzanie powietrza po całym budynku z jednego miejsca. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 8x63/ SK 8x75/ Rozdzielacz rurowy dwunasto-króćcowy OPIS: Rozdzielacz rurowy sufitowo-ścienny z odejściem dwunasto-króćcowym do montażu po stronie nawiewu jak i wywiewu. Rozdzielacz ułatwia rozprowadzanie powietrza po całym budynku z jednego miejsca. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 12x63/ SK 12x75/ Rozdzielacz rurowy dwunasto-króćcowy (kwadrat) OPIS: Rozdzielacz rurowy sufitowo-ścienny z odejściem dwunasto-króćcowym do montażu po stronie nawiewu jak i wywiewu. Rozdzielacz ułatwia rozprowadzenie powietrza po całym budynku z jednego miejsca. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 12x63/200KW SK 12x75/200KW * wykonujemy także skrzynki wg indywidualnego projektu klienta

15 Rozdzielacz rurowy czternasto-króćcowy OPIS: Rozdzielacz rurowy sufitowo-ścienny z odejściem cznernasto-króćcowym do montażu po stronie nawiewu jak i wywiewu. Rozdzielacz ułatwia rozprowadzenie powietrza po całym budynku z jednego miejsca MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 14x75/ Rozdzielacz rurowy szesnasto-króćcowy OPIS: Rozdzielacz rurowy sufitowo-ścienny z odejściem szesnasto-króćcowym do montażu po stronie nawiewu jak i wywiewu. Rozdzielacz ułatwia rozprowadzenie powietrza po całym budynku z jednego miejsca. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 16x75/ Rozdzielacz rurowy osiemnasto-króćcowy OPIS: Rozdzielacz rurowy sufitowo-ścienny z odejściem osiemnasto-króćcowym do montażu po stronie nawiewu jak i wywiewu. Rozdzielacz ułatwia rozprowadzenie powietrza po całym budynku z jednego miejsca. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 18x63/ SK 18x75/ * wykonujemy także skrzynki wg indywidualnego projektu klienta 13

16 Rozdzielacze rurowe jednorzędowe Rozdzielacz rurowy siedmio-króćcowy z przestawnym panelem OPIS: Rozdzielacz rurowy z odejściem siedmio-króćcowym do rozprowadzenia powietrza po całym budynku z jednego miejsca. Skrzynka posiada panel, który można przestawiać na dwa sposoby wersja przelotowa i wersja kątowa. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 7x75/125P * wykonujemy także skrzynki wg indywidualnego projektu klienta

17 Rozdzielacze rurowe dwurzędowe Rozdzielacz rurowy sześcio-króćcowy OPIS: Rozdzielacz rurowy z odejściem sześcio-króćcowym do rozprowadzenia powietrza po całym budynku z jednego miejsca. Wewnątrz skrzynki zamocowane są specjalne kierownice niezbędne do zmniejszenia oporów przepływu powietrza. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 6x90/160D SK 6x75/160D Rozdzielacz rurowy ośmio-króćcowy OPIS: Rozdzielacz rurowy z odejściem ośmio-króćcowym do rozprowadzenia powietrza po całym budynku z jednego miejsca. Wewnątrz skrzynki zamocowane są specjalne kierownice niezbędne do zmniejszenia oporów przepływu powietrza MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 8x90/160D SK 8x75/160D Rozdzielacz rurowy dziesięcio-króćcowy OPIS: Rozdzielacz rurowy z odejściem dziesięcio-króćcowym do rozprowadzenia powietrza po całym budynku z jednego miejsca. Wewnątrz skrzynki zamocowane są specjalne kierownice niezbędne do zmniejszenia oporów przepływu powietrza. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 10x75/200D SK 10x90/200D * wykonujemy także skrzynki wg indywidualnego projektu klienta 15

18 Rozdzielacze rurowe dwurzędowe Rozdzielacz rurowy dwunasto-króćcowy OPIS: Rozdzielacz rurowy z odejściem dwunastuno-króćcowym do rozprowadzenia powietrza po całym budynku z jednego miejsca. Wewnątrz skrzynki zamocowane są specjalne kierownice niezbędne do zmniejszenia oporów przepływu powietrza. MTRIŁ: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 12x75/200D SK 12x90/200D Rozdzielacz rurowy dziesięcio-króćcowy z przestawnym panelem OPIS: Rozdzielacz rurowy z odejściem dziesięcio-króćcowym do rozprowadzenia powietrza po całym budynku z jednego miejsca. Skrzynka posiada panel, który można przestawiać na dwa sposoby wersja przelotowa i wersja kątowa. Pozwala to dodatkowo na dostęp do wnętrza elementu oraz przeprowadzenia kontroli. Materiał: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 10x75/160P Rozdzielacz rurowy piętnasto-króćcowy z przestawnym panelem OPIS: Rozdzielacz rurowy z odejściem dziesięcio-króćcowym do rozprowadzenia powietrza po całym budynku z jednego miejsca. Skrzynka posiada panel, który można przestawiać na dwa sposoby wersja przelotowa i wersja kątowa. Pozwala to dodatkowo na dostęp do wnętrza elementu oraz przeprowadzenia kontroli. Materiał: stal ocynkowana / stal nierdzewna* ROZMIRY: Indeks SK 15x75/200P * wykonujemy także skrzynki wg indywidualnego projektu klienta

19 lementy przyłączeniowe Złączka kanału okrągłego OPIS: Służy do połączenia dwóch przewodów elastycznych okrągłych. MTRIŁ: tworzywo sztuczne ROZMIRY: Nazwa Indeks DN Złączka okrągła SK03/ 63 6 Złączka okrągła SK03/ 75 6 Złączka okrągła SK03/ 90 6 DN DN Zaślepka OPIS: Służy do zamknięcia niewykorzystanych króćców skrzynek rozdzielczych. MTRIŁ: tworzywo sztuczne ROZMIRY: Nazwa Indeks DN Zaślepka SK05/ 63 4 Zaślepka SK05/ 75 4 Zaślepka SK05/ 90 4 Zaślepka SK05/ DN DN Uszczelka OPIS: Służy do uszczelniania połączeń pomiędzy skrzynkami a kanałem elastycznym. MTRIŁ: guma ROZMIRY: Nazwa Indeks DN Uszczelka SK06/ 63 4 Uszczelka SK06/ 75 4 Uszczelka SK06/ 90 4 DN * wykonujemy także elementy wg indywidualnego projektu klienta 17

20 System kanałów okrągłych Unikatowy system przewodów metalowych pozwalający na szybki montaż przewodów, które są kielichowane co eliminuje konieczność stosowania muf łączących, a w rezultacie obniża koszty wykonania instalacji. Nastawne kolana pozwolą wykonać promień 45º-90º co eliminuje konieczność zakupu podobnych kształtek o zróżnicowanych kątach, a co za tym idzie oszczędzamy czas i pieniądze. Rura prosta OPIS: Rura przeznaczona jest do doprowadzenia świeżego powietrza do pomieszczenia mieszkalnego pobranego z zewnątrz oraz do wyprowadzenia powietrza zużytego z pomieszczeń mieszkalnych na zewnątrz budynku. Łączenie elementów systemem kielichowym. MTRIŁ: stal ocynkowana ROZMIRY: Nazwa Indeks RUR PROST DPO01/ =1 mb =0,5 mb d Trójnik 45 o i 90 o OPIS: Służy do rozdzielenia strug powietrza pod kątem 90 oraz 45 stopni. Łączenie elementów systemem kielichowym. MTRIŁ: stal ocynkowana d ROZMIRY: Nazwa Indeks 90º 45º Trójnik DPOO5/ Trójnik DPOO5/ Trójnik DPOO5/ Trójnik DPOO5/ Nazwa Indeks 90º 45º Trójnik DPOO5/ Trójnik DPOO5/ Trójnik DPOO5/ Trójnik DPOO5/ d 90 o d Uwaga! Dla trójników 45 o proszę podawać indeks DPOO6/ Kolano nastawne OPIS: Ma zastosowanie przy zmianie kierunku przepływu powietrza o dowolny kąt w zakresie stopni. Łączenie elementów systemem kielichowym. MTRIŁ: stal ocynkowana ROZMIRY: d Nazwa Indeks Nazwa Indeks Kolano nastawne DPO07/ Kolano nastawne DPO07/ Kolano nastawne DPO07/ Kolano nastawne DPO07/ Kolano nastawne DPO07/ Kolano nastawne DPO07/ Kolano nastawne DPO07/ Kolano nastawne DPO07/ d 18 * wykonujemy także elementy wg indywidualnego projektu klienta

21 Przepustnice i redukcje Redukcja OPIS: Służy do zmiany średnicy kanału wentylacyjnego. Łączenie elementów systemem kielichowym. MTRIŁ: stal ocynkowana ROZMIRY: d ~230 x Nazwa Indeks Redukcja DPO17/ 100 według zamówienia klienta 9 Redukcja DPO17/ 125 według zamówienia klienta 11 Redukcja DPO17/ 150 według zamówienia klienta 14 Redukcja DPO17/ 160 według zamówienia klienta 15 Nazwa Indeks Redukcja DPO17/ 180 według zamówienia klienta 17 Redukcja DPO17/ 200 według zamówienia klienta 19 Redukcja DPO17/ 250 według zamówienia klienta 23 Redukcja DPO17/ 300 według zamówienia klienta 27 Przepustnica z cięgnem lub klamką OPIS: Służy do regulacji przepływu powietrza za pomocą cięgna lub klamki. Łączenie elementów systemem kielichowym. MTRIŁ: stal ocynkowana ROZMIRY: Nazwa Indeks Przepustnica DPO09/ Przepustnica DPO09/ Przepustnica DPO09/ Nazwa Indeks Przepustnica DPO09/ Przepustnica DPO09/ Przepustnica DPO09/ Przepustnica okrągłą z tłumieniem OPIS: Przepustnica regulacyjna z tłumikiem. Służy do regulacji przepływu powietrza oraz spełnia funkcję tłumika. Można łączyć je szeregowo. MTRIŁ: poliuretan ROZMIRY: Nazwa Indeks Przepustnica SK 02/ Przepustnica SK 02/ * wykonujemy także elementy wg indywidualnego projektu klienta 19

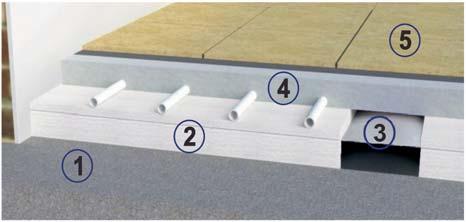

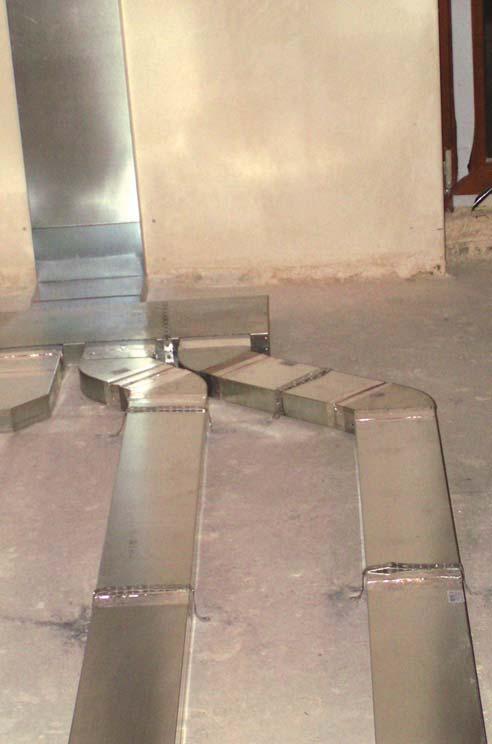

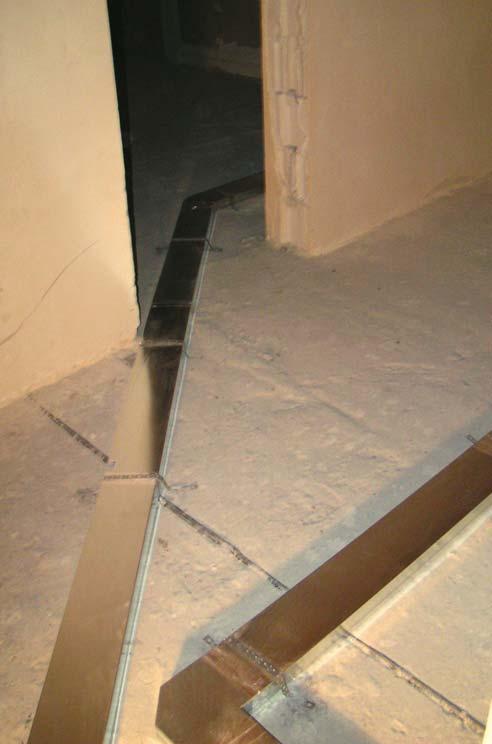

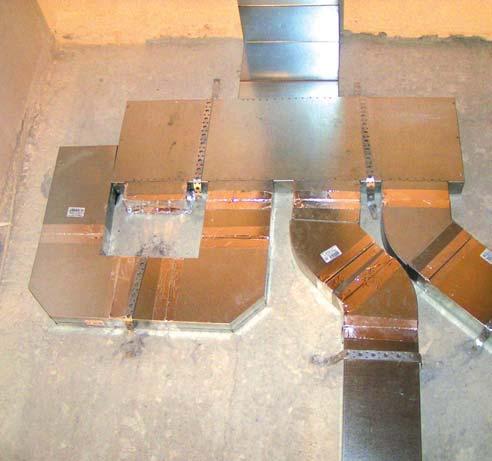

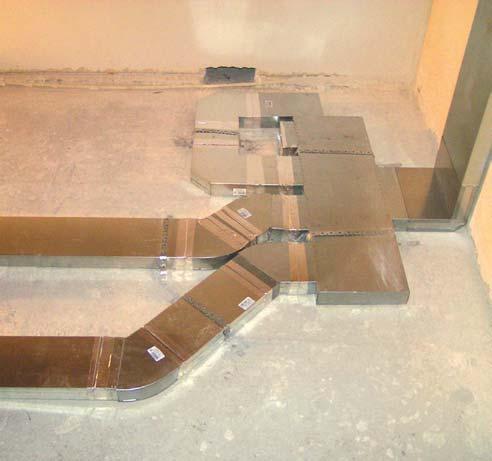

22 VNT-FX Plus VNT-FX Plus to system kanałów płaskich wymagający tylko 50 mm warstwy izolacyjnej. Instalację rozprowadza się bezpośrednio na podłożu betonowym. System wyposażony jest we wszystkie elementy niezbędne do wykonania nawet najbardziej złożonego układu wentylacji. Szybki w montażu, łatwy do ukrycia w stropach, wylewkach, ścianach. VNT-FX Plus doskonale nadaje się także do zastosowań przy budowie systemu nadmuchowego dystrybucji gorącego powietrza z kominka DGP. NOWOŚĆ! 1. Podłoże (np. beton) 2. Izolacja ok. 50 mm 3. Wentylacyjny kanał płaski 150x50 mm 4. Jastrych (wylewka właściwa) ok. 60 mm 5. Górne wykładziny podłogowe (kafelki, panele, parkiet) Zintegrowany System Dystrybucji Gorącego Powietrza ZSDGP to nowość w ofercie firmy PRODMX. Pozwala on na rozprowadzenie ogrzanego powietrza z komory kominka za pomocą specjalnego wymiennika przeponowego do instalacji nawiewnej rekuperacji z płynna regulacją temperatury nawiewu. System ZSDGP pozwoli uniknąć dublowania instalacji rekuperacji oraz tradycyjnego DGP, obniży koszty wykonania, zapewni komfort grzewczy przy wykorzystaniu pełnej mocy wentylatorów centrali. W opcji wyposażenie takie jak nawilżanie powietrza, jonizacja, wentylator wspomagający, dodatkowa filtracja. RKUPRTOR powietrze usuwane czujniki temperatury powietrze nawiewne wymiennik ciepła VNT-HT sterownik obudowa kominka 20 * wykonujemy także elementy wg indywidualnego projektu klienta

23 * wykonujemy także elementy wg indywidualnego projektu klienta 21

24 VNT-FX Plus Kanał prosty OPIS: Kanał przeznaczony jest do doprowadzenia świeżego powietrza do pomieszczenia mieszkalnego pobranego z zewnątrz oraz do wyprowadzenia powietrza zużytego z pomieszczeń mieszkalnych na zewnątrz budynku. MTRIŁ: stal ocynkowana ROZMIRY: Nazwa Indeks [1 mb] [0,5 mb] Kanał prosty DPP01/rozmiar ,00 9,90 Kanał prosty DPP02/rozmiar ,50 8,50 Kolano ściana strop OPIS: Kolano ma zastosowanie przy konieczności zmiany kierunku przepływu powietrza z pionowego na poziomy i odwrotnie. MTRIŁ: stal ocynkowana ROZMIRY: Nazwa Indeks [1 mb] Kolano ściana-strop DPP03/rozmiar ,00 Kolano ściana-strop DPP03/rozmiar ,50 Kolano OPIS: Kolano ma zastosowanie przy konieczności zmiany kierunku przepływu powietrza o 90 stopni. MTRIŁ: stal ocynkowana ROZMIRY: Nazwa Indeks [1 mb] Kolano poziome DPP05/rozmiar ,00 Kolano poziome DPP05/rozmiar ,50 =+50 mm =+50 mm 22 * wykonujemy także elementy wg indywidualnego projektu klienta

25 Trójnik OPIS: Trójnik ma zastosowanie przy rozdzieleniu strug powietrza. MTRIŁ: stal ocynkowana ROZMIRY: 50 Nazwa Indeks Trójnik DPP06/rozmiar =+50 mm Złączka OPIS: Jest elementem do połączenia wszystkich kanałów oraz elementów płaskich o wymiarze 200x50 oraz 150x50. MTRIŁ: stal ocynkowana ROZMIRY: Nazwa Indeks Złączka DPP18/rozmiar Złączka DPP18/rozmiar Kształtka : KO-150x50/125-O KO-200x50/160-O OPIS: Kształtka służy do podpięcia pionu doprowadzającego lub odprowadzającego powietrze do/z kanału płaskiego oraz do podłączenia anemostatu. MTRIŁ: stal ocynkowana ROZMIRY: Nazwa Indeks Króciec Kształtka DPP16/rozmiar 100x ,50 Kształtka DPP16/rozmiar 125x ,50 Kształtka DPP16/rozmiar 160x ,00 * wykonujemy także elementy wg indywidualnego projektu klienta 23

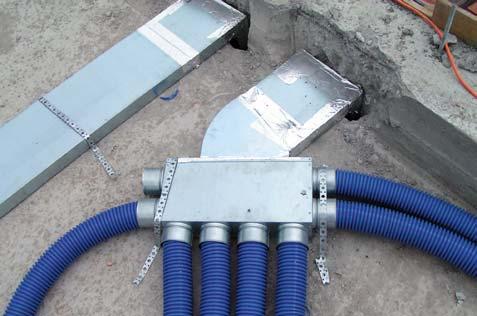

26 VNT-FX Plus Rozdzielacz płaski OPIS: Rozdzielacz SK 3x150x50/200x50 przeznaczony jest do montażu pod wylewką w warstwie izolacji. Przystosowany jest zarówno do montażu po stronie nawiewu jak i wywiewu powietrza. Rozdzielacz może być też umieszczony w betonowej konstrukcji budynku. MTRIŁ: stal ocynkowana ROZMIRY: Nazwa Indeks Rozdzielacz płaski SK 3x150x50/200x Rozdzielacz płaski OPIS: Rozdzielacz SK 6x150x50/200x50 przeznaczony jest do montażu pod wylewką w warstwie izolacji. Przystosowany jest zarówno do montażu po stronie nawiewu jak i wywiewu powietrza. Rozdzielacz może być też umieszczony w betonowej konstrukcji budynku. MTRIŁ: stal ocynkowana ROZMIRY: Nazwa Indeks Rozdzielacz płaski SK 6x150x50/200x * wykonujemy także elementy wg indywidualnego projektu klienta

27 zerpnie i wyrzutnie zerpnia / wyrzutnia OPIS: zerpnia służy do zasysania świeżego powietrza z zewnątrz budynku, natomiast wyrzutnia służy do wyrzucania powietrza zużytego. MTRIŁ: aluminium ROZMIRY: Nazwa Indeks d zerpnia / wyrzutnia DPO60/ zerpnia / wyrzutnia DPO60/ zerpnia / wyrzutnia DPO60/ d zerpnia / wyrzutnia kulista OPIS: zerpnia / wyrzutnia ścienna z okapnikiem. MTRIŁ: chromo-nikiel ROZMIRY: Nazwa Indeks d zerpnia / wyrzutnia DPO61/ zerpnia / wyrzutnia DPO61/ zerpnia gruntowa OPIS: zerpnia gruntowa zalecana do systemów GW. MTRIŁ: stal nierdzewna* ROZMIRY: H Nazwa Indeks H zerpnia gruntowa SK07/ zerpnia gruntowa SK07/ zerpnia gruntowa SK07/ * wykonujemy także elementy wg indywidualnego projektu klienta 25

28 Izolacje Otulina szara OPIS: Otulina przeznaczona jest do izolacji kanałów elastycznych w miejscach narażonych na wychłodzenie lub przegrzanie powietrza doprowadzającego do pomieszczeń mieszkalnych. MTRIŁ: spieniony polietylen ROZMIRY: Nazwa Indeks [mb] Pakowanie [mb] [mb] Otulina szara TR74/rozmiar ,79 Otulina szara TR75/rozmiar ,57 Otulina szara TR82/rozmiar ,87 Otulina kauczuk OPIS: Otulina przeznaczona jest do izolacji elastycznych w miejscach narażonych na wychłodzenie lub przegrzanie powietrza doprowadzającego do pomieszczeń mieszkalnych. MTRIŁ: kauczuk ROZMIRY: Nazwa Indeks D Grubość izolacji [mb] Pakowanie [mb] [mb] Otulina kauczuk 63/ ,08 Otulina kauczuk 76/ ,36 Otulina kauczuk 89/ ,89 Wełna z klejem OPIS: Samoprzylepna mata lamelowa ze skalnej wełny mineralnej pokryta zbrojoną folą aluminiową. Wełna posiada fabrycznie nałożoną warstwę kleju na całej powierzchni wełny, zabezpieczoną prostą do zdjęcia przed montażem folią P. MTRIŁ: wełna skalna ROZMIRY: Nazwa Indeks Szerokość Długość Pakowanie [m 2 ] [mb] Wełna z klejem 20 mm KIMFIX 20/ ,50 Wełna z klejem 30 mm KIMFIX 30/ ,50 Wełna z klejem 40 mm KIMFIX 40/ ,50 Wełna z klejem 50 mm KIMFIX 50/ ,50 26 * wykonujemy także elementy wg indywidualnego projektu klienta

29 Przewody izolowane Przewód aluminiowy izolowany typu flex OPIS: Jest przewodem elastycznym izolowanym termicznie, zabezpieczającym przed stratami ciepła. Dystrybucja ciepłego powietrza do 150 i do 250. MTRIŁ: aluminium, wełna mineralna jako powłoka izolacyjna ROZMIRY: Nazwa Indeks Przewód aluminiowy l=10 mb DPO38/ Przewód aluminiowy l=5 mb DPO39/ D NOWOŚĆ! Przewód elastyczny aluminiowy izolowany z powłoką antybakteryjną OPIS: Mocne a zarazem bardzo elastyczne kanały umożliwiające bezpośrednie i szybkie połączenie rekuperatora z instalacją. Polecane do instalacji nawiewnych wszędzie tam gdzie potrzebna jest wysoka jakość higieniczna powietrza np. przedszkola, szkoły oraz budownictwo jednorodzinne zwłaszcza w przypadku domowników ze skłonnościami alergicznymi. MTRIŁ: polietylen ze środkiem grzybobójczym I antybakteryjnym, wzmocniony włókniną oraz stalową spiralą. na zewnątrz folia aluminiowa laminowana polietylenem ROZMIRY: Nazwa Indeks Przewód aluminiowy l=10 mb DPO38/ D * wykonujemy także elementy wg indywidualnego projektu klienta 27

30 nemostaty nemostat nawiewny OPIS: Umożliwia nawiew powietrza do pomieszczenia pełna regulacja. MTRIŁ: stal ocynkowana, malowana proszkowo ROZMIRY: Nazwa Indeks nemostat nawiewny DPO30/ D d nemostat wywiewny OPIS: Umożliwia wywiew powietrza do pomieszczenia pełna regulacja. MTRIŁ: stal ocynkowana, malowana proszkowo ROZMIRY: Nazwa Indeks nemostat nawiewny DPO30/ D d nemostat wywiewny / nawiewny OPIS: Umożliwia wywiew powietrza do/z pomieszczenia pełna regulacja. MTRIŁ: chromonikiel ROZMIRY: Nazwa Indeks nemostat nawiewny DPO30/ ,29 79,24 114,85 124,59 212,47 D d 28 * wykonujemy także elementy wg indywidualnego projektu klienta

31 Materiały montażowe Taśma perforowana OPIS: Taśma perforowana służy do podwieszania lub mocowania rur ocynkowanych w układach instalacji kanałowej wentylacyjnej MTRIŁ: perforowana taśma stalowa ocynkowana ROZMIRY: Nazwa Indeks Pakowanie [mb] Taśma perforowana SK Taśma zaciskowa zakresowa OPIS: Opaska służy do wykonania szczelnego połączenia kanałów elastycznych z króćcami rekuperatora oraz rozdzielacza. MTRIŁ: stal ocynkowana ROZMIRY: lementy Indeks Pakowanie Opaska zaciskowa taśma [30 m] OZ23 1 mb 1,50 Zacisk OZ24 1 szt. 1,00 Taśma zaciskowa cybantowa [1 m] OZ25 1 szt. 1,50 Taśma aluminiowa izolacyjna samoklejąca OPIS: Taśma aluminiowa niezbrojona trudnopalna do temperatury 150 stopni. MTRIŁ: aluminium na podkładzie papierowym, klej ROZMIRY: Nazwa Indeks Pakowanie [mb] Taśma aluminiowa SK04/50x * wykonujemy także elementy wg indywidualnego projektu klienta 29

32 entrale wentylacyjne Oferowane przez firmę PRODMX centrale to kompletne urządzenia wentylacyjne zapewniające filtrację i dopływ świeżego powietrza do pomieszczeń, a także usuwanie powietrza zanieczyszczonego. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciwprądowym, o wysokiej efektywności odzysku ciepła. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi. Istotnymi czynnikami którymi kierujemy się przy doborze central dla naszych klientów są: Wymiennik ciepła Najskuteczniejszy i niezawodny to krzyżowo-przeciwprądowy polistyrenowy wymiennik o wysokiej efektywności wymiany ciepła, sprawność do 98% renomowanej holenderskiej firmy R- IR, która posiada wieloletnie doświadczenie oferując swoje produkty najlepszym na runku producentom central. Wentylatory Zastosowane zostały silniki elektro komutatorowe prądu stałego () renomowanej niemieckiej firmy M PPST o wysokiej sprawności dają gwarancję niezawodności oraz energooszczędnej cichej pracy. Wyposażone w zewnętrzny wirnik i wygięte do tyłu łopatki. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Niewątpliwą zaletą silnika jest jego wysoki współczynnik KPD (do 90%). ypass Oferowane centrale wyposażone są w by-pass, zapewniający w razie potrzeby możliwość schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz w okresie letnim bez konieczności zastępowania wymiennika kasetami letnimi co, z perspektywy czasu i obsługi, jest dość uciążliwe w eksploatacji. Regulacja Zaawansowana automatyka pozwala precyzyjnie dostosować parametry centrali pod bieżącą instalację oraz panujące warunki pogodowe. Płynna regulacja obrotów wentylatorów, harmonogram czasowy nastaw, kontrola antyzamrożeniowa, regulacja pracy bypassu to tylko niektóre funkcje sterownika pozwalające zoptymalizować pracę jednostki. UWG: W naszej ofercie posiadamy wiele innych central o szerokiej gamie wydajności, efektywności, o szczegóły zapytaj przedstawiciela handlowego. 30

33 entrala wentylacyjna PRO MINI harakterystyki techniczne: PRO MINI 300 V Napięcie [V/Hz] 1~230 Maksymalna moc wentylatora [W] 2 szt x 170 W Maksymalny pobór prądu wentylatora [] 2 szt x 1,25 Wydajność m 3 /h] 350 obroty [min -1 ] 4240 Poziom hałasu [db()/3 m] Maksymalna temperatura pracy [ ] od -25 do +60 Materiał obudowy stal ocynkowana Izolacja 20 mm, wełna mineralna Filtr: wyciąg G4 / G4 Średnica króćców przyłączeniowych Ø 125 Waga [kg] 32 Sprawność rekuperatora do 67% Typ rekuperatora krzyżowy Materiał rekuperatora aluminium z modułem internetowym Wentylatory - znaczne oszczędności w zużyciu energii Krzyżowy wymiennik ciepła Moduł internetowy w zestawie Zaawansowany dotykowy panel sterujący Kasety filtracyjne z opcją wymiany wkładu Możliwość podłączenia nagrzewnicy elektrycznej Układ antyzamrożeniowy w standardzie * dostępne także inne centrale wentylacyjne 31

34 entrale wentylacyjne entrala wentylacyjna V / V harakterystyki techniczne: VUT 160 V VUT 350 V VUT550 V Napięcie [V/Hz] 1~220~240 / ~220~240 / ~220~240 / Maksymalna moc centrali [W] Maksymalny pobór prądu centrali [] 0,4 1,3 2,3 Wydajność m 3 /h] obroty [min -1 ] Poziom hałasu [db()/3 m] Maksymalna temperatura pracy [ ] od -25 do +60 od -25 do +60 od -25 do +60 Materiał obudowy stal malowana stal malowana stal malowana Izolacja 20 mm, wełna mineralna 20 mm, wełna mineralna 20 mm, wełna mineralna Filtr: wyciąg G4 G4 G4 Filtr: dopływ G4 (F7*) G4 (F7*) G4 (F7*) Śriednica podłączonego przewodu powietrzenego Ø 125 Ø 160 Ø 200 Waga [kg] fektywność rekuperacji od 88 % do 98% od 85% do 98% od 81% do 97% Typ Wymiennika przeciwprądowy przeciwprądowy przeciwprądowy Materiał wymiennika polistyren polistyren polistyren Spręż dyspozycyjny 137 m3 / h / 150 Pa 350 m3 / h / 150 Pa 620 m3 / h / 150Pa - ze sterownikiem ze sterownikiem Uwaga!!! Do wyboru panel sterujący 11 lub 14. *opcja Wymiary urządzeń Ø D 1 H H1 1 VUT 160 V VUT 350 V VUT 550 V H1 ØD H 1 32 * dostępne także inne centrale wentylacyjne

35 entrala wentylacyjna P / PW harakterystyki techniczne: VUT 350 P VUT 600 P VUT 600 PW VUT 1000 P VUT 1000 PW Napięcie [V/Hz] 1~230 / ~230 / ~230 / ~230 / ~230 / Maksymalna moc wentylatora [W] Pobór prądu wentylatora [] (napięcie - wentylatorów) 1,62 1,6 1,6 2,6 2,6 Moc nagrzewnicy [kw] 1,5 2,0-3,3 - Pobór prądu nagrzewnicy [] 6,5 8,7-14,3 - ałkowita moc urządzenia [kw] 1,7 2,27 2,27 3,7 0,4 ałkowity pobór prądu urządzenia [] 8,12 10,3 1,6-4 Wydajność [m 3 /h] Obroty [min -1 ] Poziom hałasu [db()/3 m] Maksymalna temperatura wymieszanego powietrza [ ] od -25 do +40 od -25 do +60 od -25 do +60 od -25 do +60 od -25 do +60 Materiał obudowy Izolacja stop aluminiowo- -cynkowy 20 mm wełna mineralna stop aluminiowo- -cynkowy 20 mm wełna mineralna stop aluminiowo- -cynkowy 20 mm wełna mineralna stop aluminiowo- -cynkowy 50 mm wełna mineralna stop aluminiowo-cynkowy 50 mm wełna mineralna Filtr: wyciąg G4 G4 G4 G4 G4 Filtr: dopływ F7 (U7) F7 (U7) F7 (U7) F7 (U7) F7 (U7) Średnica podłączonego przewodu powietrznego Ø 160 (150)* Ø 200 Ø 200 Ø 250 Ø 250 Waga [kg] fektywność rekuperacji do 90% do 90% do 90% do 90% do 90% Typ wymiennika przeciwprądowy przeciwprądowy przeciwprądowy przeciwprądowy przeciwprądowy Materiał wymiennika polistyren polistyren polistyren polistyren polistyren Sręż dyspozycyjny 300 m3/h 150Pa 620 m3/h 150Pa 550 m3/h 150Pa 1000 m3/h 150Pa 900 m3/h 150Pa - ze sterowniekiem Uwaga!!! Do wyboru wyłącznie panel sterujący 11. *przy wykorzystaniu redukcji z Ø 160 na Ø 150 Wymiary urządzeń Ø D VUT 350 P , VUT 600 P VUT 1000 P , VUT 600 PW VUT 1000 PW , H H1 1 2 Rysunek [nr) rys. 1 rys. 2 * dostępne także inne centrale wentylacyjne 33

36 Panele sterujące Panele sterując 14 Podstawowe funkcje centrali: ekran dotykowy D sterowanie wydajnością wentylatorów w trybach: Wył., Minimalna, Średnia i Maksymalna ręczne otwieranie i zamykanie by-passu powiadomienie i konieczności obsługi serwisowej filtrów na podstawie licznika motogodzin sygnalizacja błędów możliwe połączenia z laptopem lub P za pomocą złącza US Panele sterując 11 Podstawowe funkcje automatyki centrali:: ekran dotykowy z ciekłokrystalicznym wyświetlaczem PS SNS01 włączenie i wyłączenie centrali wybór wydajności (Minimalna Średnia Maksymalna) oraz odrębna regulacja obrotów wentylatora nawiewnego i wywiewnego w zakresie od 0 do 100% ręczne i automatyczne sterowanie pracą by-passu praca według timera i jego regulacja ustawienie programu tygodniowego kontrola działania zaworów zewnętrznych podtrzymywanie zadanej temperatury w pomieszczeniu, bądź w kanale sterowanie wg kanałowego czujnika albo wbudowanego w panel sterowania (opcja) komunikaty o błędach kontrola zanieczyszczenia filtrów wg licznika motogodzin tryb ręczny/automatyczny automatyczny restart po powrocie zasilania 34

37 Wyposażenie dodatkowe Wszystkie proponowane przez firmę PRODMX systemy wentylacji można rozbudować o poniższe elementy które w znacznym stopniu poprawiają komfort dostarczanego powietrza poprzez oczyszczanie czy też schładzanie lub dogrzewanie. Jonizatory powietrza Jonizator powietrza blue storm to innowacyjne rozwiązania stanowiące odpowiedź na problematykę zanieczyszczeń powietrza i systemów wentylacyjnych w budynkach, będące niezwykle skuteczne w walce z nieprzyjemnymi zapachami, wirusami i pleśniami. I. Działania deodoryzacyjne redukcja nieprzyjemnych zapachów (hotele, palarnie, lakiernie ubojnie, masarnie, weterynaria itp.) II. Działania sterylizacyjne zabezpieczenie przed wirusami, bakteriami, grzybami. Zastosowanie w szpitalach, lecznicach, przychodniach, przedszkola, szkoły itp. Zmniejszają możliwość wzajemnych zakażeń drogą kropelkową w szczególności u młodszych dzieci. III. Działania antyalergiczne skutecznie oczyszczają powietrze z czynników alergicznych z powietrza oraz najbliższego otoczenia. UWG: Dobór lamp jest uzależniony od wielkości instalacji, wydatków powietrza. elem doboru skontaktuj się z biurem handlowym lub z przedstawicielem handlowym. Gruntowe Wymienniki iepła Poprawiają jakość termiczną dostarczanego powietrza, w okresie letnim dochładzają a zimą dogrzewają dostarczane powietrze co wpływa pozytywnie na komfort użytkowanych pomieszczeń. W ofercie rurowe oraz glikolowe. UWG: Dobór tj. wielkość wymiennika itp. jest uzależniony od wielkości instalacji, obliczeniowych wydatków powietrza. elem doboru skontaktuj się z biurem handlowym lub z przedstawicielem handlowym. Przepustnica GW, ZSDGP OPIS: Służy do regulacji i rozdziału powietrza czerpanego z czerpni ściennej oraz Gruntowego Powietrza Wymiennika iepła. d MTRIŁ: stal ocynkowana ROZMIRY: Nazwa Indeks 90 o d Przepustnica GW, ZSDGP DPO05/ zapytanie Przepustnica GW, ZSDGP DPO09/ zapytanie d 35

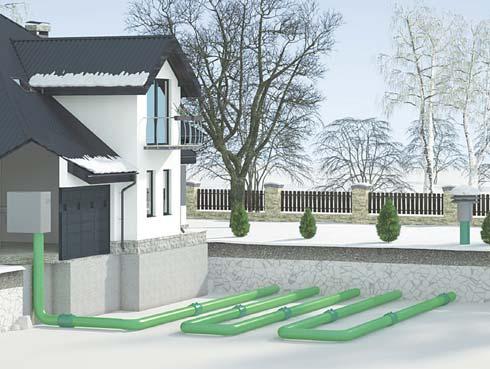

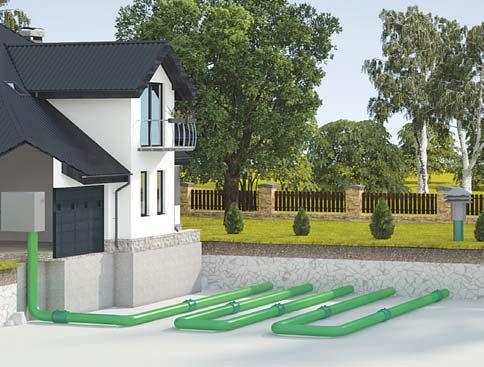

38 GW Gruntowy Wymiennik iepła Gruntowy Wymiennik iepła, w skrócie GW, to instalacja umieszczona pod powierzchnią gruntu i poniżej strefy zamarzania, gdzie temperatura ulega niewielkim wahaniom w ciągu roku. System ten dostarcza wstępnie uzdatnione powietrze zewnętrzne do wnętrza budynków, z wentylacją mechaniczną zaopatrzoną w rekuperator. Korzyści wynikające z zastosowania GW Zastosowanie GW w całym systemie wentylacji nawiewno-wywiewnej z rekuperacją znacząco zmniejsza zużycie prądu w samym rekuperatorze (utrzymywanie się w GW temperatury powyżej 0 eliminuje włączanie się nagrzewnicy zimą) i polepsza jakość powietrza w budynku oraz obniża koszty ogrzewania budynku. W sezonie letnim GW pełni rolę w pełni ekologicznego, prawie darmowego klimatyzatora minimalne zużycie prądu wynika z pracy wentylatorów wymuszających przepływ powietrza przez instalację. zabezpiecza elementy wentylacji mechanicznej (rekuperator) przed zamarzaniem i szronieniem zimą! GW nawilża przepływające powietrze co ma istotny wpływ na komfort domowników Dlaczego warto wybrać GOHT? Rury stosowane w systemie GW GOHT to rury antybakteryjne, których we-wnętrzna warstwa zawiera cząsteczki srebra (produkt szwajcarskiej firmy SNITIZD). Zapewnia to świeże, zdrowe i pozbawione zanieczyszczeń powietrze, które będzie miało korzystny wpływ dla alergików, czy astmatyków. Wszystkie elementy GW GOHT wykonane są z wysokiej jakości tworzywa sztucznego polietylenu wysokiej gęstości HDP. Taki sam materiał stosowany jest przy budowie sieci gazowniczych i wodociągowych już od lat siedemdziesiątych XX wieku. Współczynnik przewodzenia ciepła wyno- GWZ Zimą jak to działa? Zimą, gdy temperatura może spadać do -20 o, wstępne podgrzanie powietrza w GW do +1 o powoduje realne oszczędności na ogrzewaniu. 36

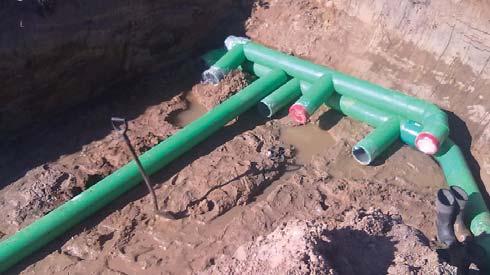

39 szący 0,5 W/mK kluczowy w przypadku GW jest najwyższy ze wszystkich dostępnych na rynku rozwiązań rurowych GW. Sposób łączenia Systemu GW GOHT. lementy GOHT łączone są w technologii zgrzewania elektrooporowego i doczołowego. Taki sposób łączenia rur daje 100% szczelności i trwałości systemu. Tak wykonany GW jest całkowicie zabezpieczony przed infiltracją wód gruntowych i opadowych. GW GOHT można układać: w obrysie fundamentów, pod płytą fundamentową, pod parkingami lub pod terenem zielonym, na głębokości 1,65-2,2 m. W gruncie na tej głębokości panuje bardzo stabilna tempe ratura, która w ciągu roku wynosi od 4 do 8. Gwarancja na GW GOHT wynosi 30 lat dzięki zaletom wymienionym powyżej, jak: zgrzewanie elektrooporowe i doczołowe, wysokiej jakości materiał HDP (polie-tylen wysokiej gęstości), wewnętrzna warstwa antybakteryjna oraz wykonywanie GOHT tylko przez autoryzowanych i przeszkolonych instalatorów GW GOHT to produkt polski wyprodukowany w całości w Polsce. Jego unikatowy system został opatentowany w Urzędzie Patentowym i posiada chroniony na terenie całej Unii uropejskiej znak handlowy. GWZ atem jak to działa? Schłodzenie powietrza latem z temperatury 35 o do 17 o zapewnia przyjemny, chłodny nawiew we wnętrzu budynku. Przy takim rozwiązaniu zakup klimatyzacji staje się zbędny, dzięki czemu zaoszczędzisz niemałe pieniądze. 37

40 Oferta handlowa OFRT HNDOW NR... D:... PRODUKTY WG NNIKÓW PODGJĄ RTOWI NZW RT UWGI Skrzynki rozprężne i rozdzielacze VNT-FX Systemy dystrybucji powietrza okrągłe ocynk Spiro Przewody VNT-FX Systemy dystrybucji powietrza prostokątne VNT-FX Plus Przewody elastyczne izolowane typu FX nemostaty, czerpnie, wyrzutnie Termoizolacja entrale wentylacyjne Data wystawienia: Termin płatności: Termin realizacji zamówienia: Dodatkowe ustalenia: Opiekun klienta: F.H.P PRODMX ul. Sokołowska 38, Sokołów tel./fax Zakład produkcyjny ul. Wyzwolenia 130, Żuromin tel./fax /w

41 Kontakt MP PRZDSTWIII HNDOWYH Piotr Żydlewski tel. kom.: Daniel Grzywna tel. kom.: Krystian Dąbrowski tel. kom.: Jarosław Kluszczyk tel. kom.: Michał Kluszczyk tel. kom.: rtur iołkowski - Rekuperacja tel. kom.: a.ciolkowski@prodmax.pl Dział Doradczo Techniczny Rekuperacja tel. kom.: rekuperacja@prodmax.pl 39
