1 Katalog produktów 2012 Spawarki i akcesoria

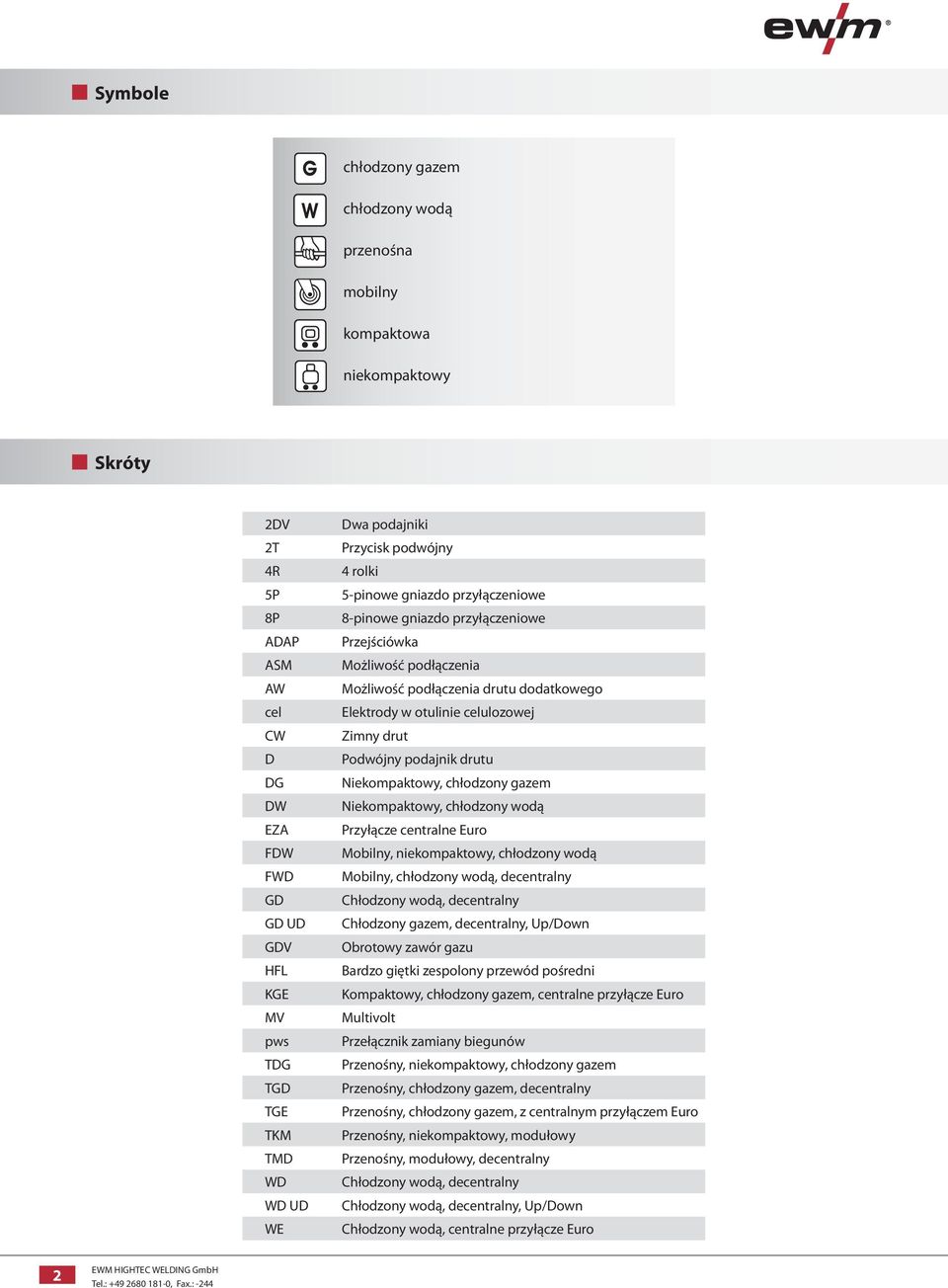

2 Symbole chłodzony gazem chłodzony wodą przenośna mobilny kompaktowa niekompaktowy Skróty 2DV 2T 4R 5P 8P ADAP ASM AW cel CW D DG DW EZA FDW FWD GD GD UD GDV HFL KGE MV pws TDG TGD TGE TKM TMD WD WD UD WE Dwa podajniki Przycisk podwójny 4 rolki 5-pinowe gniazdo przyłączeniowe 8-pinowe gniazdo przyłączeniowe Przejściówka Możliwość podłączenia Możliwość podłączenia drutu dodatkowego Elektrody w otulinie celulozowej Zimny drut Podwójny podajnik drutu Niekompaktowy, chłodzony gazem Niekompaktowy, chłodzony wodą Przyłącze centralne Euro Mobilny, niekompaktowy, chłodzony wodą Mobilny, chłodzony wodą, decentralny Chłodzony wodą, decentralny Chłodzony gazem, decentralny, Up/Down Obrotowy zawór gazu Bardzo giętki zespolony przewód pośredni Kompaktowy, chłodzony gazem, centralne przyłącze Euro Multivolt Przełącznik zamiany biegunów Przenośny, niekompaktowy, chłodzony gazem Przenośny, chłodzony gazem, decentralny Przenośny, chłodzony gazem, z centralnym przyłączem Euro Przenośny, niekompaktowy, modułowy Przenośny, modułowy, decentralny Chłodzony wodą, decentralny Chłodzony wodą, decentralny, Up/Down Chłodzony wodą, centralne przyłącze Euro 2 Tel.: , Fax.: -244

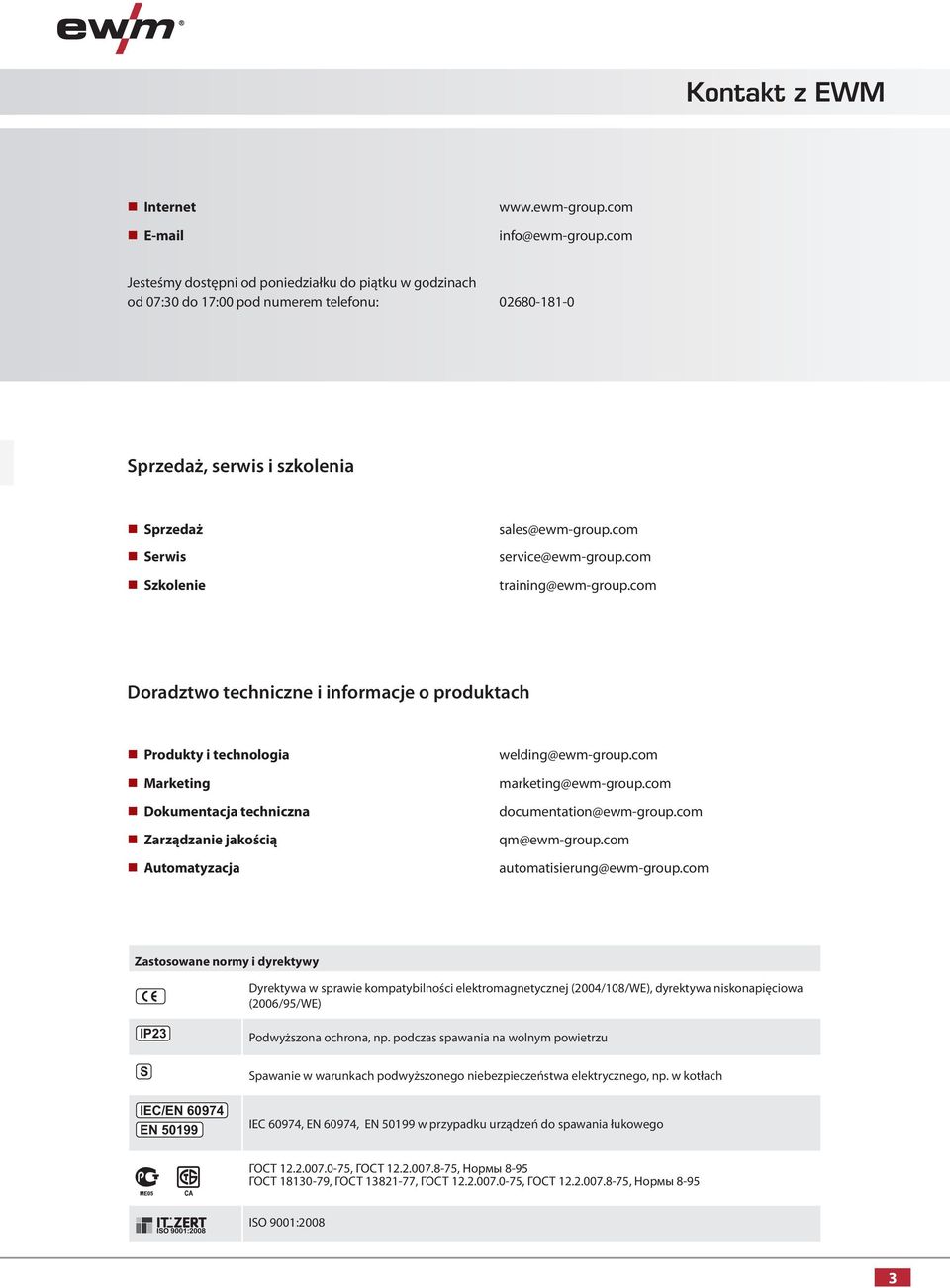

3 Kontakt z EWM Internet info@ewm-group.com Jesteśmy dostępni od poniedziałku do piątku w godzinach od 07:30 do 17:00 pod numerem telefonu: Sprzedaż, serwis i szkolenia Sprzedaż Serwis Szkolenie sales@ewm-group.com service@ewm-group.com training@ewm-group.com Doradztwo techniczne i informacje o produktach Produkty i technologia Marketing Dokumentacja techniczna Zarządzanie jakością Automatyzacja welding@ewm-group.com marketing@ewm-group.com documentation@ewm-group.com qm@ewm-group.com automatisierung@ewm-group.com Zastosowane normy i dyrektywy Dyrektywa w sprawie kompatybilności elektromagnetycznej (2004/108/WE), dyrektywa niskonapięciowa (2006/95/WE) IP23 S Podwyższona ochrona, np. podczas spawania na wolnym powietrzu Spawanie w warunkach podwyższonego niebezpieczeństwa elektrycznego, np. w kotłach IEC/EN EN IEC 60974, EN 60974, EN w przypadku urządzeń do spawania łukowego ГОСТ , ГОСТ , Нормы 8-95 ГОСТ , ГОСТ , ГОСТ , ГОСТ , Нормы 8-95 ISO 9001:2008 3

4 Całościowe myślenie systemowe. Kompromisy w kwestii jakości instalacji spawalniczych nie opłacają się w dłuższej perspektywie. Wielu naszych klientów przekonało się o tym, zanim zdecydowali się zaufać firmie EWM. Wszelkie wady spawalnicze wiążą się z dodatkowymi nakładami na ich usunięcie. Zamierzchłe metody wymagają większych nakładów pracy a ukryte wady jakościowe skutkują reklamacjami. Szczególnie dokuczliwe są również częste przestoje na skutek usterek urządzenia. Z tych właśnie powodów opracowaliśmy dla naszych klientów kompletny system, którego poszczególne komponenty gwarantują konsekwentne utrzymanie jakości spawania, oszczędność zasobów oraz zmniejszenie nakładów pracy. Kompleksowe szacowanie kosztów perfekcyjne spawy Jakość EWM pozwala zmniejszyć koszty. Korzystacie Państwo z dłuższych czasów eksploatacji, mniejszego nakładu czasu, zredukowanych kosztów procesowych i obniżonego zużycia gazu i materiałów dodatkowych.

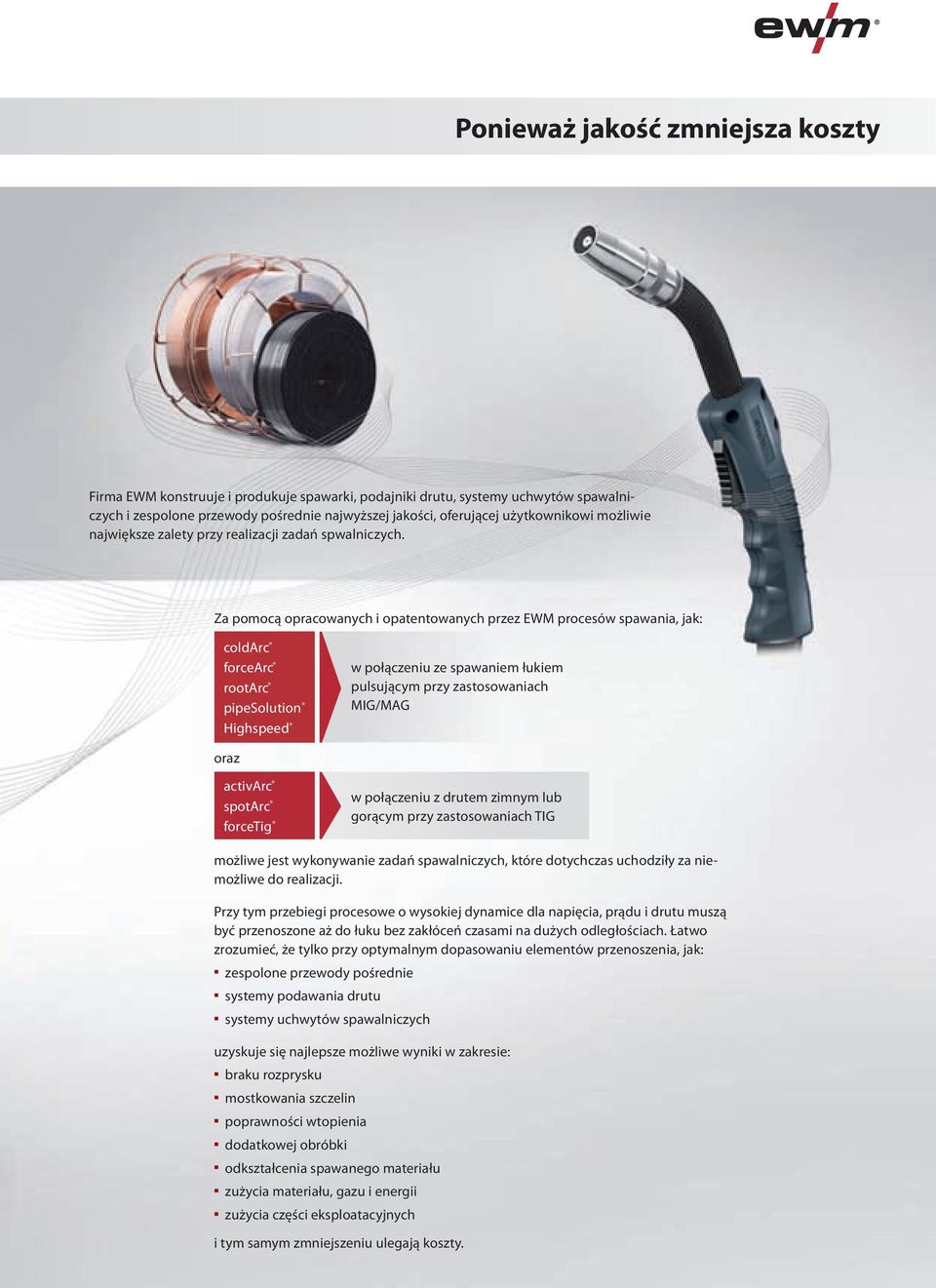

5 Ponieważ jakość zmniejsza koszty Firma EWM konstruuje i produkuje spawarki, podajniki drutu, systemy uchwytów spawalniczych i zespolone przewody pośrednie najwyższej jakości, oferującej użytkownikowi możliwie największe zalety przy realizacji zadań spwalniczych. Za pomocą opracowanych i opatentowanych przez EWM procesów spawania, jak: coldarc forcearc rootarc pipesolution Highspeed w połączeniu ze spawaniem łukiem pulsującym przy zastosowaniach MIG/MAG oraz activarc spotarc forcetig w połączeniu z drutem zimnym lub gorącym przy zastosowaniach TIG możliwe jest wykonywanie zadań spawalniczych, które dotychczas uchodziły za niemożliwe do realizacji. Przy tym przebiegi procesowe o wysokiej dynamice dla napięcia, prądu i drutu muszą być przenoszone aż do łuku bez zakłóceń czasami na dużych odległościach. Łatwo zrozumieć, że tylko przy optymalnym dopasowaniu elementów przenoszenia, jak: zespolone przewody pośrednie systemy podawania drutu systemy uchwytów spawalniczych uzyskuje się najlepsze możliwe wyniki w zakresie: braku rozprysku mostkowania szczelin poprawności wtopienia dodatkowej obróbki odkształcenia spawanego materiału zużycia materiału, gazu i energii zużycia części eksploatacyjnych i tym samym zmniejszeniu ulegają koszty.

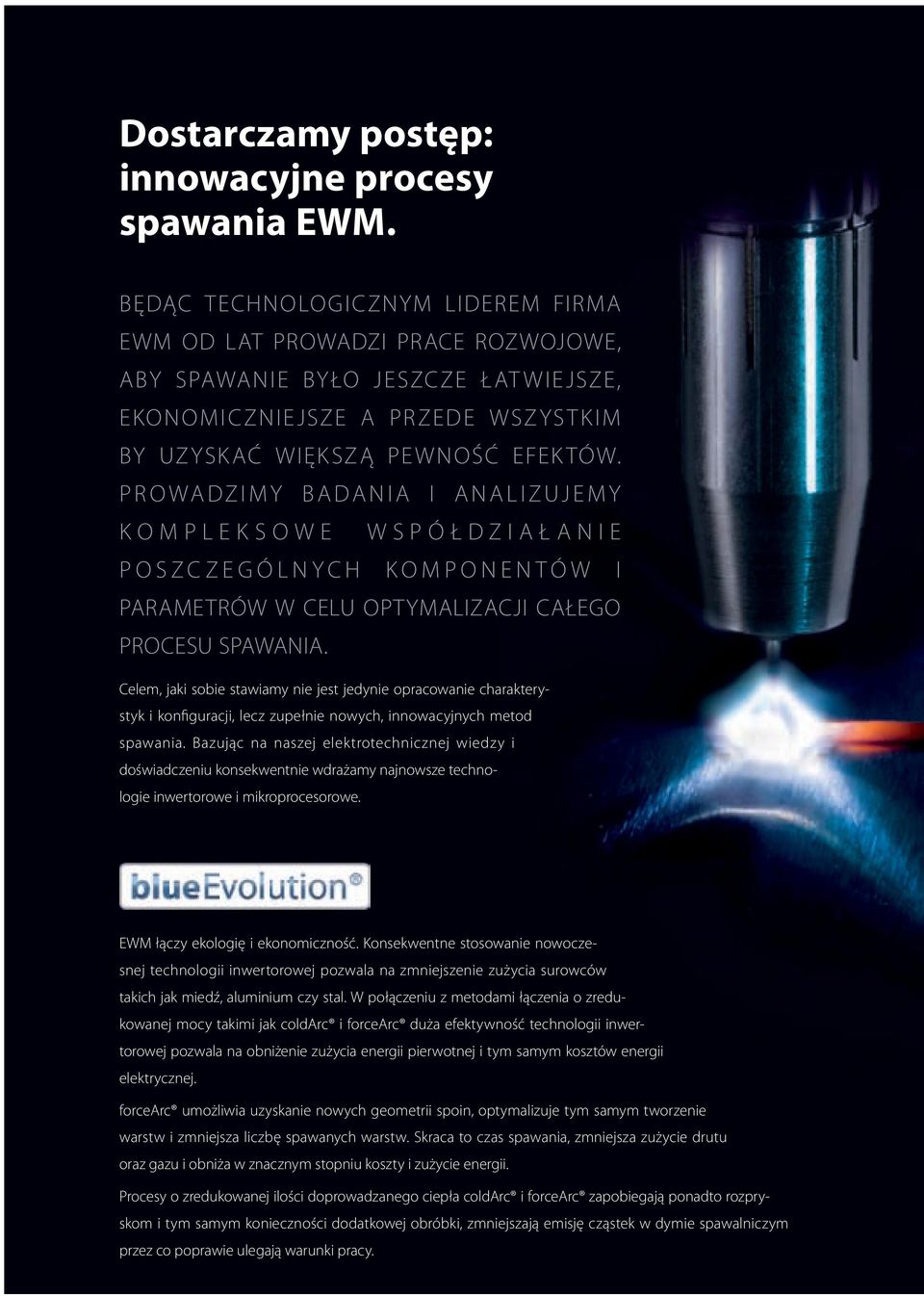

6 dostarczamy postęp: innowacyjne procesy spawania ewm. BĘDĄC TECHNOLOGICZNYM LIDEREM FIRMA EWM OD LAT PROWADZI PRACE ROZWOJOWE, ABY SPAWANIE BYŁO JESZCZE ŁATWIEJSZE, EKONOMICZNIEJSZE A PRZEDE WSZYSTKIM BY UZYSKAĆ WIĘKSZĄ PEWNOŚĆ EFEKTÓW. PROWADZIMY BADANIA I ANALIZUJEMY KOMPLEKSOWE WSPÓŁDZIAŁANIE POSZCZEGÓLNYCH KOMPONENTÓW I PARAMETRÓW W CELU OPTYMALIZACJI CAŁEGO PROCESU SPAWANIA. Celem, jaki sobie stawiamy nie jest jedynie opracowanie charakterystyk i konfiguracji, lecz zupełnie nowych, innowacyjnych metod spawania. Bazując na naszej elektrotechnicznej wiedzy i doświadczeniu konsekwentnie wdrażamy najnowsze technologie inwertorowe i mikroprocesorowe. EWM łączy ekologię i ekonomiczność. Konsekwentne stosowanie nowoczesnej technologii inwertorowej pozwala na zmniejszenie zużycia surowców takich jak miedź, aluminium czy stal. W połączeniu z metodami łączenia o zredukowanej mocy takimi jak coldarc i forcearc duża efektywność technologii inwertorowej pozwala na obniżenie zużycia energii pierwotnej i tym samym kosztów energii elektrycznej. forcearc umożliwia uzyskanie nowych geometrii spoin, optymalizuje tym samym tworzenie warstw i zmniejsza liczbę spawanych warstw. Skraca to czas spawania, zmniejsza zużycie drutu oraz gazu i obniża w znacznym stopniu koszty i zużycie energii. Procesy o zredukowanej ilości doprowadzanego ciepła coldarc i forcearc zapobiegają ponadto rozpryskom i tym samym konieczności dodatkowej obróbki, zmniejszają emisję cząstek w dymie spawalniczym przez co poprawie ulegają warunki pracy.

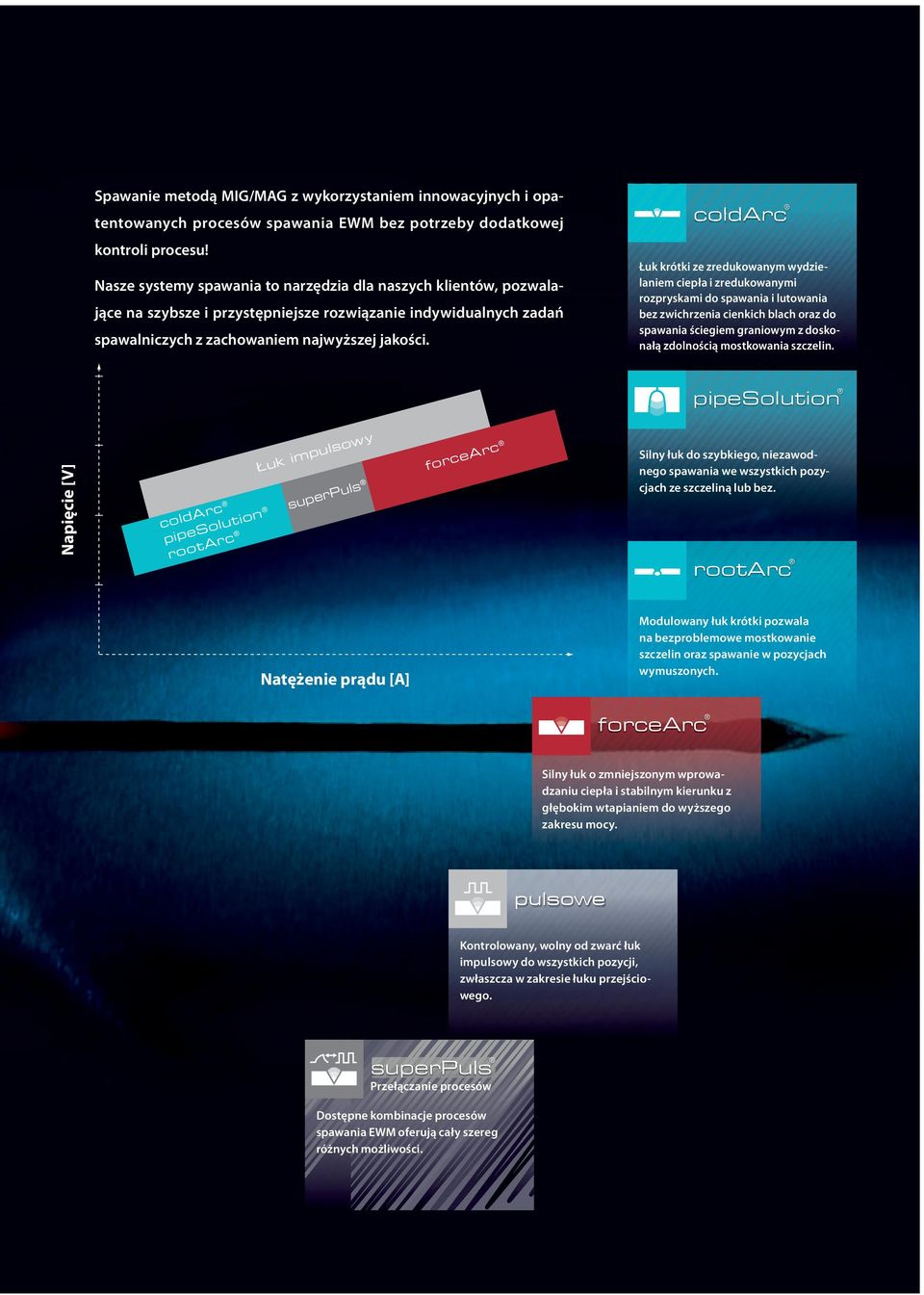

7 Spawanie metodą MIG/MAG z wykorzystaniem innowacyjnych i opatentowanych procesów spawania EWM bez potrzeby dodatkowej kontroli procesu! Nasze systemy spawania to narzędzia dla naszych klientów, pozwalające na szybsze i przystępniejsze rozwiązanie indywidualnych zadań spawalniczych z zachowaniem najwyższej jakości. coldarc Łuk krótki ze zredukowanym wydzielaniem ciepła i zredukowanymi rozpryskami do spawania i lutowania bez zwichrzenia cienkich blach oraz do spawania ściegiem graniowym z doskonałą zdolnością mostkowania szczelin. Napięcie [V] Łuk impulsowy coldarc pipesolution forcearc rootarc superpuls pipesolution Silny łuk do szybkiego, niezawodnego spawania we wszystkich pozycjach ze szczeliną lub bez. rootarc Natężenie prądu [a] Modulowany łuk krótki pozwala na bezproblemowe mostkowanie szczelin oraz spawanie w pozycjach wymuszonych. forcearc Silny łuk o zmniejszonym wprowadzaniu ciepła i stabilnym kierunku z głębokim wtapianiem do wyższego zakresu mocy. pulsowe Kontrolowany, wolny od zwarć łuk impulsowy do wszystkich pozycji, zwłaszcza w zakresie łuku przejściowego. superpuls Przełączanie procesów Dostępne kombinacje procesów spawania EWM oferują cały szereg różnych możliwości.

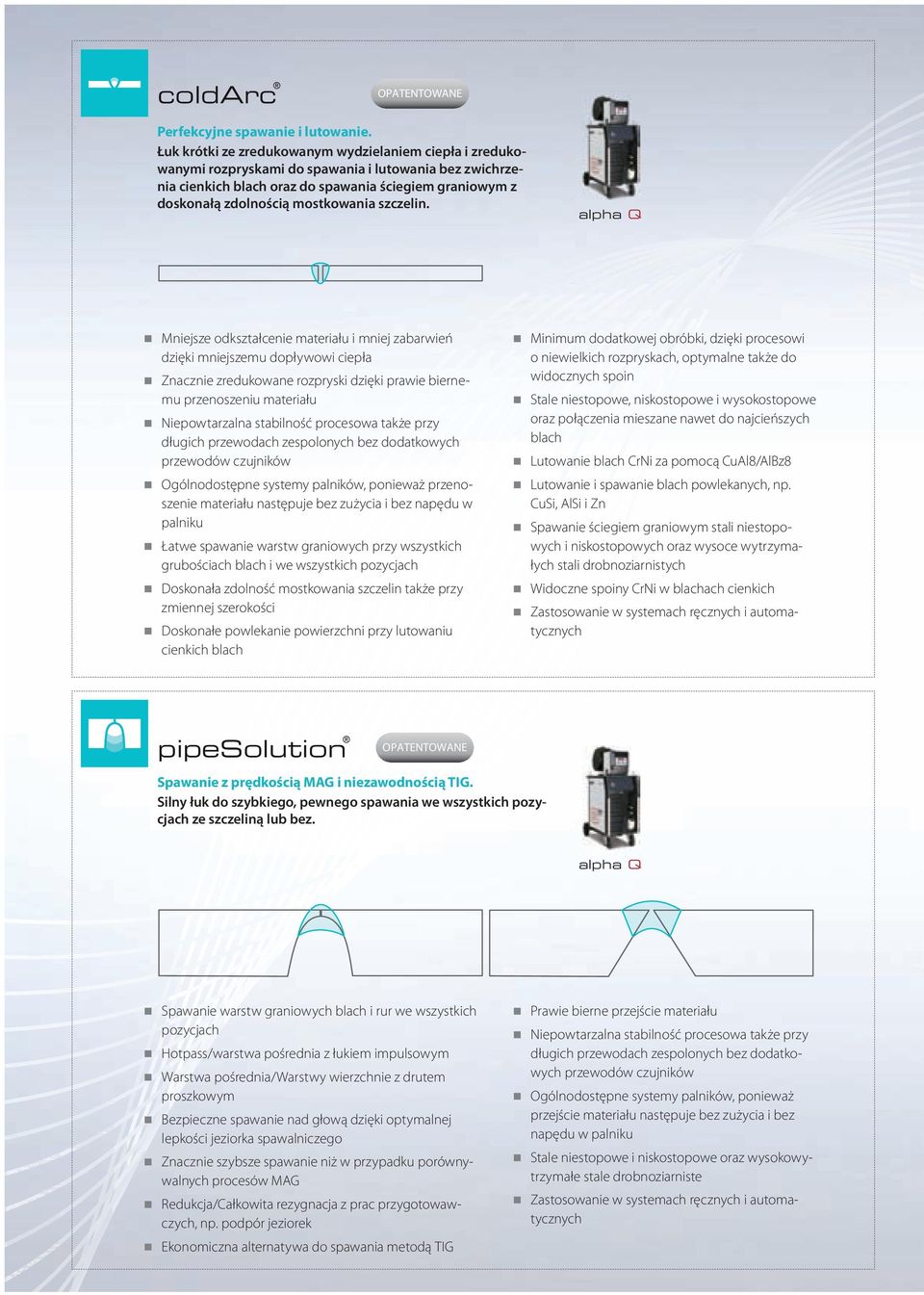

8 coldarc OPATENTOWANE perfekcyjne spawanie i lutowanie. Łuk krótki ze zredukowanym wydzielaniem ciepła i zredukowanymi rozpryskami do spawania i lutowania bez zwichrzenia cienkich blach oraz do spawania ściegiem graniowym z doskonałą zdolnością mostkowania szczelin. alpha Q Mniejsze odkształcenie materiału i mniej zabarwień dzięki mniejszemu dopływowi ciepła Znacznie zredukowane rozpryski dzięki prawie biernemu przenoszeniu materiału Niepowtarzalna stabilność procesowa także przy długich przewodach zespolonych bez dodatkowych przewodów czujników Ogólnodostępne systemy palników, ponieważ przenoszenie materiału następuje bez zużycia i bez napędu w palniku Łatwe spawanie warstw graniowych przy wszystkich grubościach blach i we wszystkich pozycjach Doskonała zdolność mostkowania szczelin także przy zmiennej szerokości Doskonałe powlekanie powierzchni przy lutowaniu cienkich blach Minimum dodatkowej obróbki, dzięki procesowi o niewielkich rozpryskach, optymalne także do widocznych spoin Stale niestopowe, niskostopowe i wysokostopowe oraz połączenia mieszane nawet do najcieńszych blach Lutowanie blach CrNi za pomocą CuAl8/AlBz8 Lutowanie i spawanie blach powlekanych, np. CuSi, AlSi i Zn Spawanie ściegiem graniowym stali niestopowych i niskostopowych oraz wysoce wytrzymałych stali drobnoziarnistych Widoczne spoiny CrNi w blachach cienkich Zastosowanie w systemach ręcznych i automatycznych pipesolution OPATENTOWANE spawanie z prędkością mag i niezawodnością tig. Silny łuk do szybkiego, pewnego spawania we wszystkich pozycjach ze szczeliną lub bez. alpha Q Spawanie warstw graniowych blach i rur we wszystkich pozycjach Hotpass/warstwa pośrednia z łukiem impulsowym Warstwa pośrednia/warstwy wierzchnie z drutem proszkowym Bezpieczne spawanie nad głową dzięki optymalnej lepkości jeziorka spawalniczego Znacznie szybsze spawanie niż w przypadku porównywalnych procesów MAG Redukcja/Całkowita rezygnacja z prac przygotowawczych, np. podpór jeziorek Ekonomiczna alternatywa do spawania metodą TIG Prawie bierne przejście materiału Niepowtarzalna stabilność procesowa także przy długich przewodach zespolonych bez dodatkowych przewodów czujników Ogólnodostępne systemy palników, ponieważ przejście materiału następuje bez zużycia i bez napędu w palniku Stale niestopowe i niskostopowe oraz wysokowytrzymałe stale drobnoziarniste Zastosowanie w systemach ręcznych i automatycznych

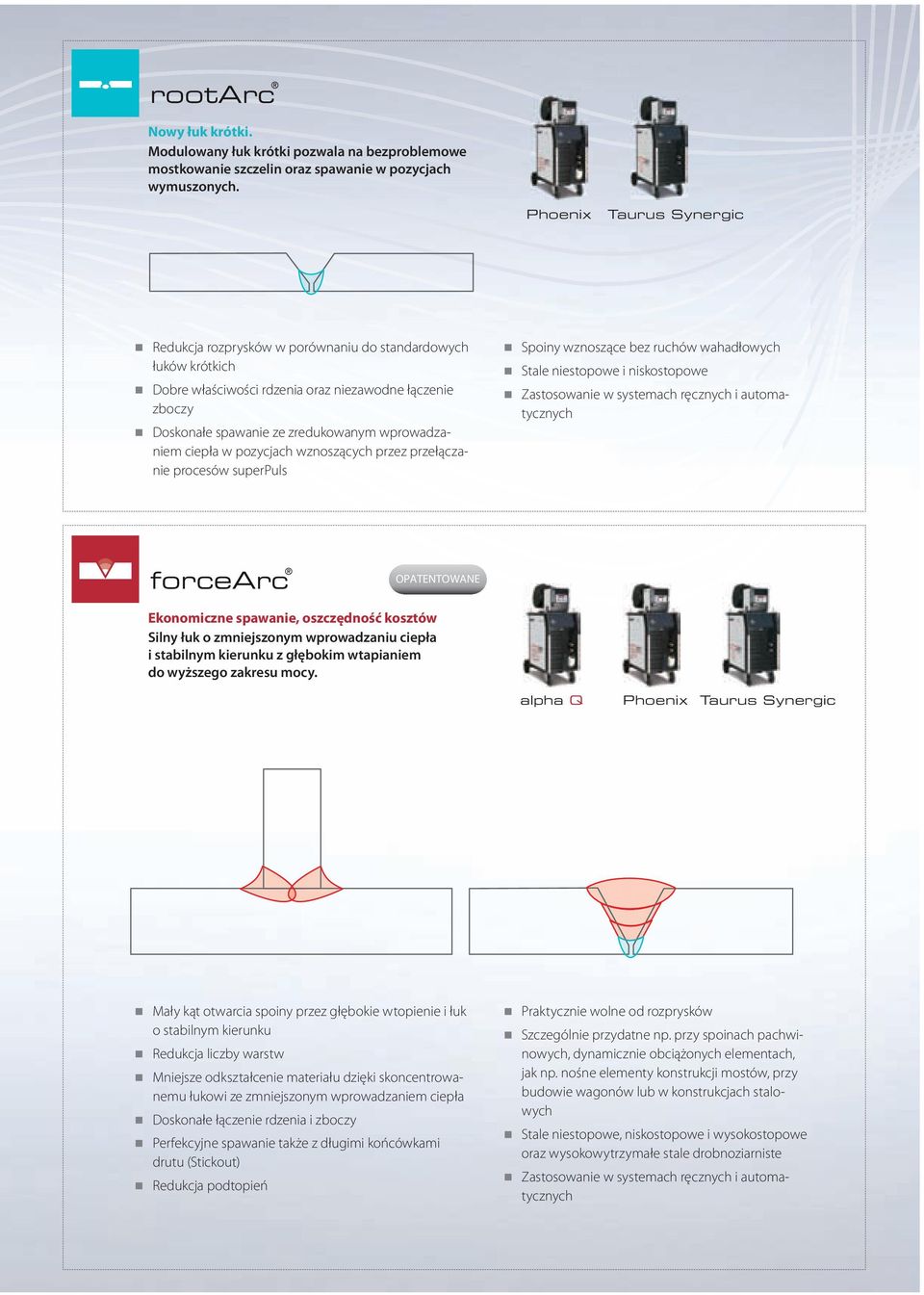

9 rootarc Nowy łuk krótki. Modulowany łuk krótki pozwala na bezproblemowe mostkowanie szczelin oraz spawanie w pozycjach wymuszonych. Phoenix Taurus Synergic Redukcja rozprysków w porównaniu do standardowych łuków krótkich Dobre właściwości rdzenia oraz niezawodne łączenie zboczy Doskonałe spawanie ze zredukowanym wprowadzaniem ciepła w pozycjach wznoszących przez przełączanie procesów superpuls Spoiny wznoszące bez ruchów wahadłowych Stale niestopowe i niskostopowe Zastosowanie w systemach ręcznych i automatycznych forcearc OPATENTOWANE ekonomiczne spawanie, oszczędność kosztów Silny łuk o zmniejszonym wprowadzaniu ciepła i stabilnym kierunku z głębokim wtapianiem do wyższego zakresu mocy. alpha Q Phoenix Taurus Synergic Mały kąt otwarcia spoiny przez głębokie wtopienie i łuk o stabilnym kierunku Redukcja liczby warstw Mniejsze odkształcenie materiału dzięki skoncentrowanemu łukowi ze zmniejszonym wprowadzaniem ciepła Doskonałe łączenie rdzenia i zboczy Perfekcyjne spawanie także z długimi końcówkami drutu (Stickout) Redukcja podtopień Praktycznie wolne od rozprysków Szczególnie przydatne np. przy spoinach pachwinowych, dynamicznie obciążonych elementach, jak np. nośne elementy konstrukcji mostów, przy budowie wagonów lub w konstrukcjach stalowych Stale niestopowe, niskostopowe i wysokostopowe oraz wysokowytrzymałe stale drobnoziarniste Zastosowanie w systemach ręcznych i automatycznych

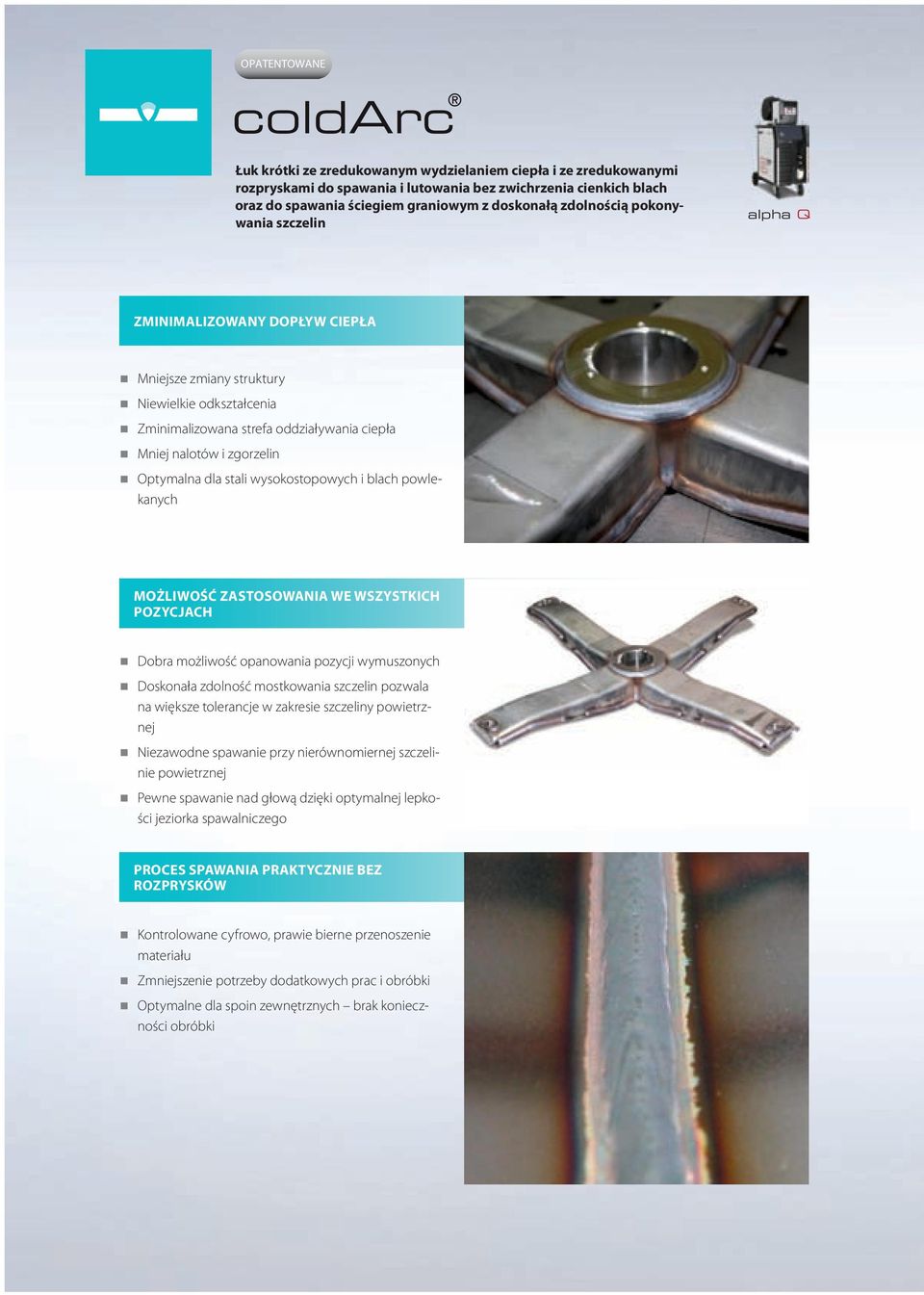

10 OPATENTOWANE coldarc łuk krótki ze zredukowanym wydzielaniem ciepła i ze zredukowanymi rozpryskami do spawania i lutowania bez zwichrzenia cienkich blach oraz do spawania ściegiem graniowym z doskonałą zdolnością pokonywania szczelin alpha Q zminimalizowany dopływ ciepła Mniejsze zmiany struktury Niewielkie odkształcenia Zminimalizowana strefa oddziaływania ciepła Mniej nalotów i zgorzelin Optymalna dla stali wysokostopowych i blach powlekanych możliwość zastosowania we wszystkich pozycjach Dobra możliwość opanowania pozycji wymuszonych Doskonała zdolność mostkowania szczelin pozwala na większe tolerancje w zakresie szczeliny powietrznej Niezawodne spawanie przy nierównomiernej szczelinie powietrznej Pewne spawanie nad głową dzięki optymalnej lepkości jeziorka spawalniczego proces spawania praktycznie bez rozprysków Kontrolowane cyfrowo, prawie bierne przenoszenie materiału Zmniejszenie potrzeby dodatkowych prac i obróbki Optymalne dla spoin zewnętrznych brak konieczności obróbki

11 perfekcyjne spawanie i lutowanie. NiedościgNioNe mostkowanie szczelin przy spawaniu warstw graniowych Brak przeciekania wytopu Niezawodne łączenie zboczy także z przesunięciem krawędzi Brak przebijania drutu Spawanie warstw graniowych przy wszystkich grubościach blach i we wszystkich pozycjach coldarc + impuls + forcearc Spawanie ściegiem graniowym z coldarc: pełna kontrola przejścia kropli, minimalizacja poprawności wtopienia oraz spawanie ze zredukowanymi rozpryskami Tworzenie warstw z użyciem spawania impulsowego, następnie warstwy wierzchniej z użyciem forcearc Niezawodne spawy przy wysokiej ekonomiczności lutowanie spoiwem Na bazie cynku o Niskiej temperaturze topnienia przy użyciu zredukowanego ciepła Brak uszkodzenia warstwy cynku Minimalne odkształcenia Alternatywa do stopów na bazie miedzi, z porównywalną wytrzymałością Niezwykła odporność na korozję

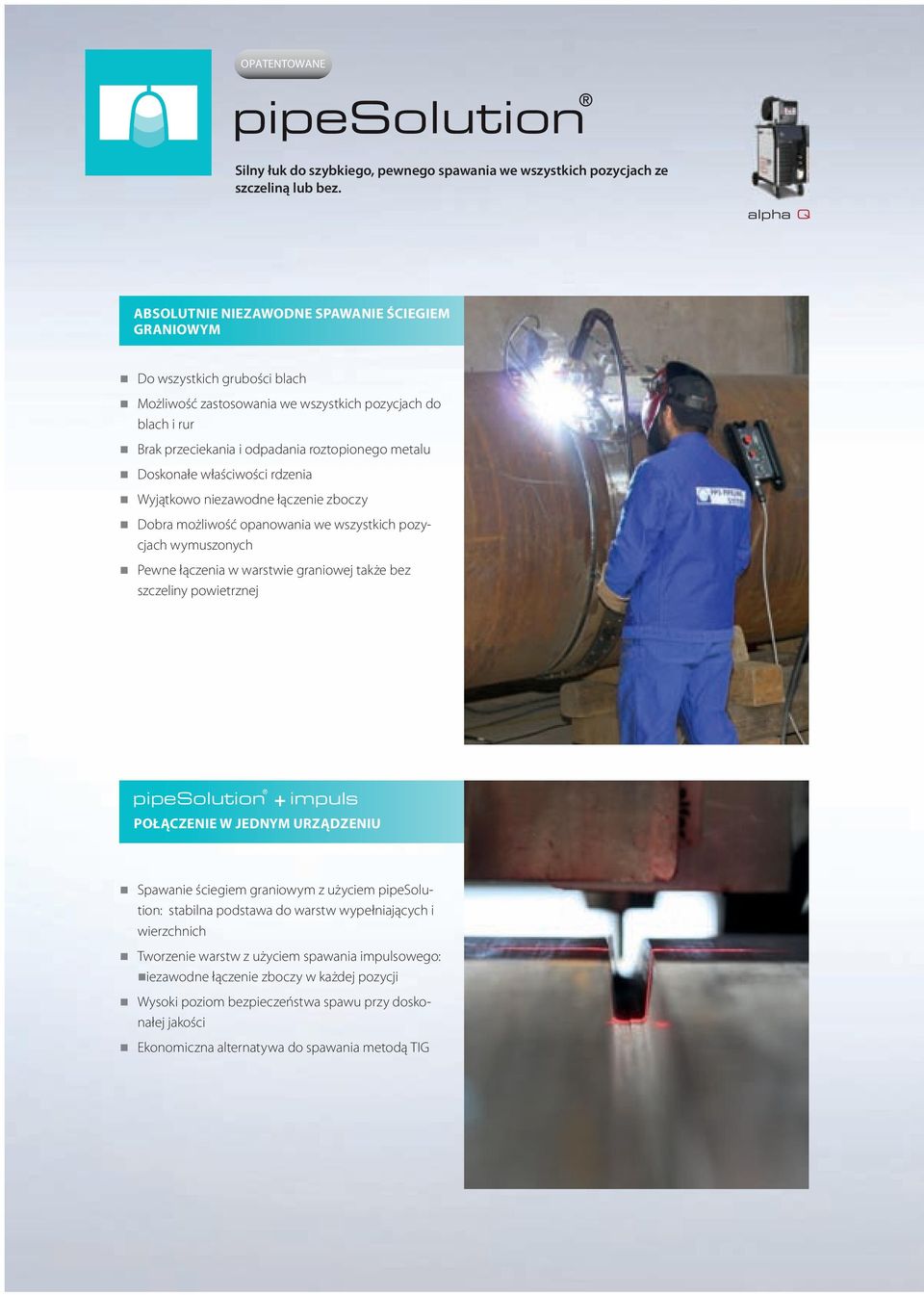

12 OPATENTOWANE pipesolution Silny łuk do szybkiego, pewnego spawania we wszystkich pozycjach ze szczeliną lub bez. alpha Q absolutnie NiezawodNe spawanie ściegiem graniowym Do wszystkich grubości blach Możliwość zastosowania we wszystkich pozycjach do blach i rur Brak przeciekania i odpadania roztopionego metalu Doskonałe właściwości rdzenia Wyjątkowo niezawodne łączenie zboczy Dobra możliwość opanowania we wszystkich pozycjach wymuszonych Pewne łączenia w warstwie graniowej także bez szczeliny powietrznej pipesolution + impuls połączenie w jednym urządzeniu Spawanie ściegiem graniowym z użyciem pipesolution: stabilna podstawa do warstw wypełniających i wierzchnich Tworzenie warstw z użyciem spawania impulsowego: iezawodne łączenie zboczy w każdej pozycji Wysoki poziom bezpieczeństwa spawu przy doskonałej jakości Ekonomiczna alternatywa do spawania metodą TIG

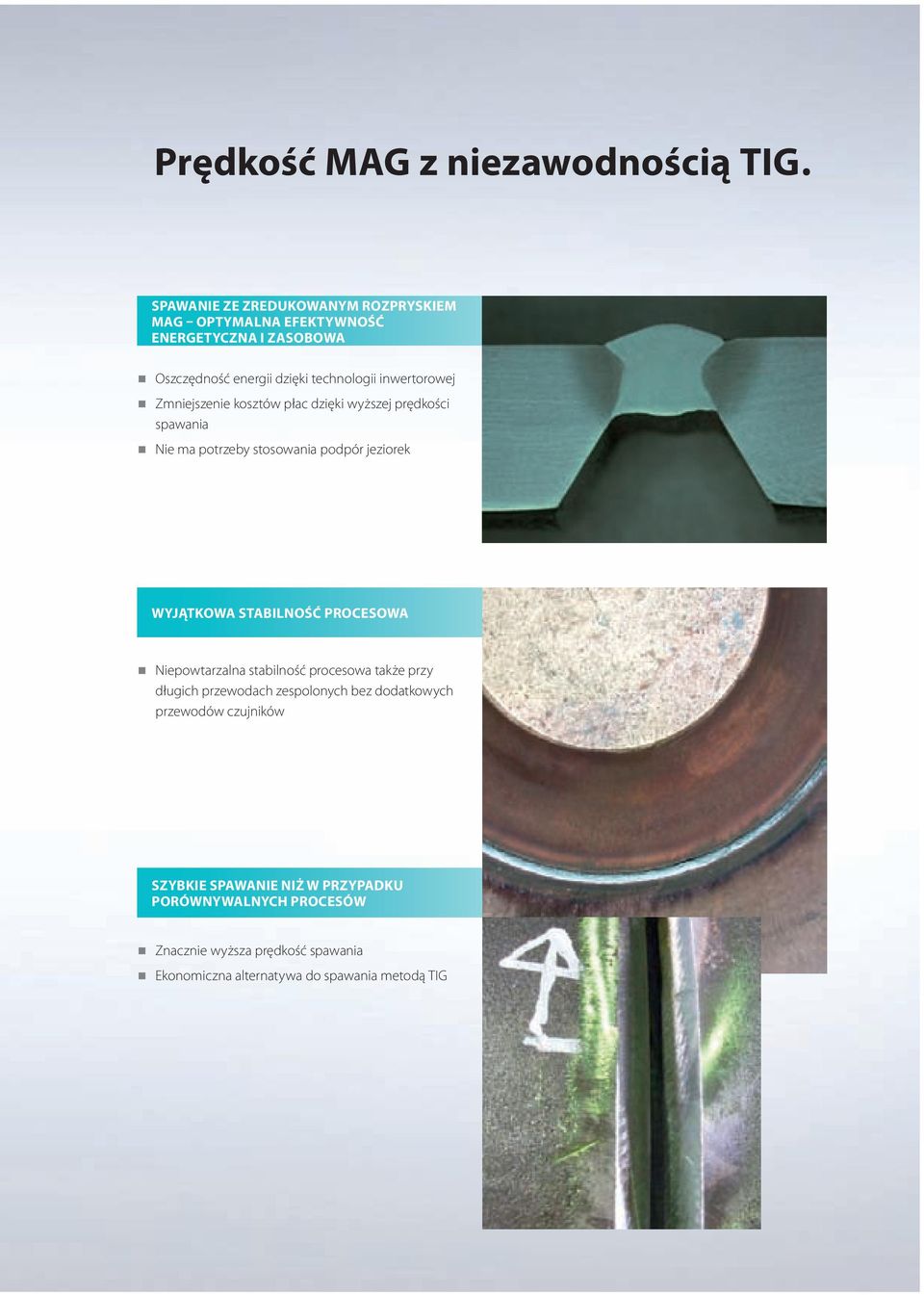

13 prędkość mag z niezawodnością tig. spawanie ze zredukowanym rozpryskiem mag optymalna efektywność energetyczna i zasobowa Oszczędność energii dzięki technologii inwertorowej Zmniejszenie kosztów płac dzięki wyższej prędkości spawania Nie ma potrzeby stosowania podpór jeziorek wyjątkowa stabilność procesowa Niepowtarzalna stabilność procesowa także przy długich przewodach zespolonych bez dodatkowych przewodów czujników szybkie spawanie Niż w przypadku porównywalnych procesów Znacznie wyższa prędkość spawania Ekonomiczna alternatywa do spawania metodą TIG

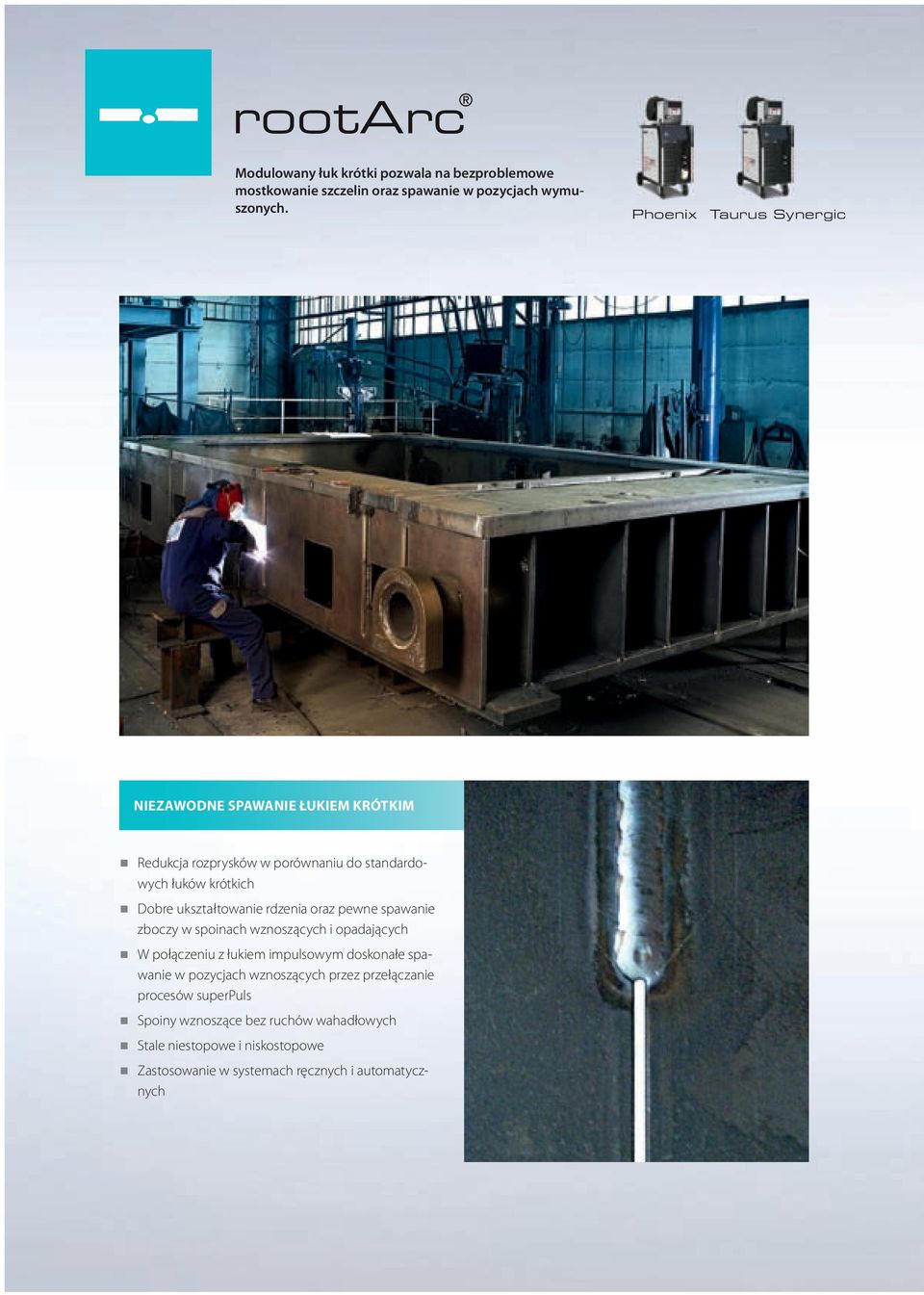

14 rootarc Modulowany łuk krótki pozwala na bezproblemowe mostkowanie szczelin oraz spawanie w pozycjach wymuszonych. Phoenix Taurus Synergic NiezawodNe spawanie łukiem krótkim Redukcja rozprysków w porównaniu do standardowych łuków krótkich Dobre ukształtowanie rdzenia oraz pewne spawanie zboczy w spoinach wznoszących i opadających W połączeniu z łukiem impulsowym doskonałe spawanie w pozycjach wznoszących przez przełączanie procesów superpuls Spoiny wznoszące bez ruchów wahadłowych Stale niestopowe i niskostopowe Zastosowanie w systemach ręcznych i automatycznych

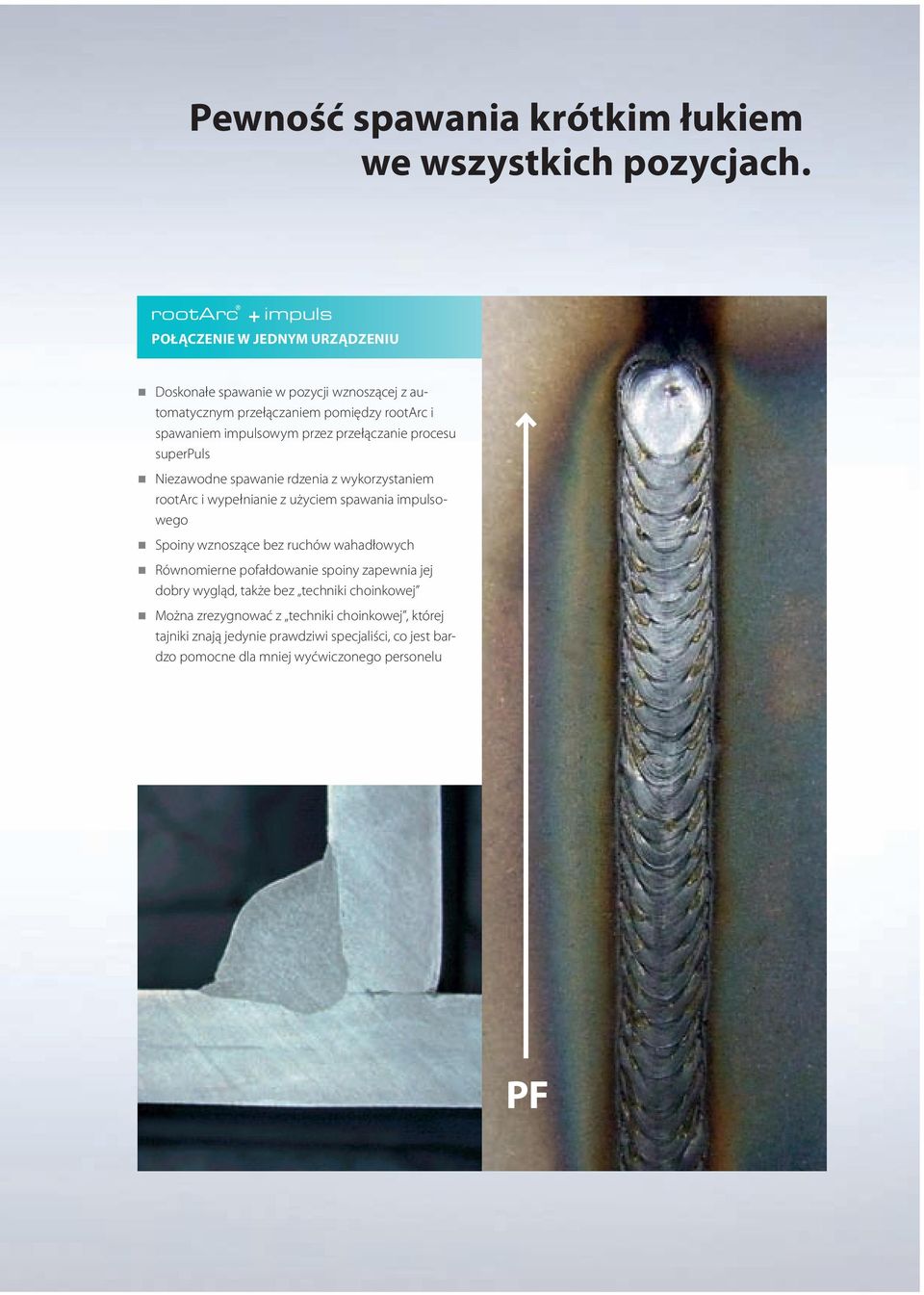

15 pewność spawania krótkim łukiem we wszystkich pozycjach. rootarc + impuls połączenie w jednym urządzeniu Doskonałe spawanie w pozycji wznoszącej z automatycznym przełączaniem pomiędzy rootarc i spawaniem impulsowym przez przełączanie procesu superpuls Niezawodne spawanie rdzenia z wykorzystaniem rootarc i wypełnianie z użyciem spawania impulsowego Spoiny wznoszące bez ruchów wahadłowych Równomierne pofałdowanie spoiny zapewnia jej dobry wygląd, także bez techniki choinkowej Można zrezygnować z techniki choinkowej, której tajniki znają jedynie prawdziwi specjaliści, co jest bardzo pomocne dla mniej wyćwiczonego personelu pf

16 OPATENTOWANE forcearc Silny łuk o zmniejszonym wprowadzaniu ciepła i stabilnym kierunku z głębokim wtapianiem do wyższego zakresu mocy. Stale niestopowe, niskostopowe i wysokostopowe oraz wysokowytrzymałe stale drobnoziarniste alpha Q Phoenix Taurus Synergic 35 mały kąt otworu spoiny mniej warstw Wysoki potencjał oszczędności Minimalne przygotowanie spawu Mniejsza liczba warstw Mniej materiałów dodatkowych i mniejsze zużycie gazu ochronnego Krótszy czas spawania Podpora jeziorka do spawania UP Szczególnie przydatne np. przy bardzo dużych grubościach blach bezpieczna obróbka rdzenia przy idealnej geometrii spoin Szczególnie głębokie łączenie i dzięki temu możliwa redukcja wymiaru a lub przekroju poprzecznego spoiny Wyższe bezpieczeństwo procesowe, prosta i bezpieczna obsługa Różne kąty ustawienia palnika crni, 10 mm

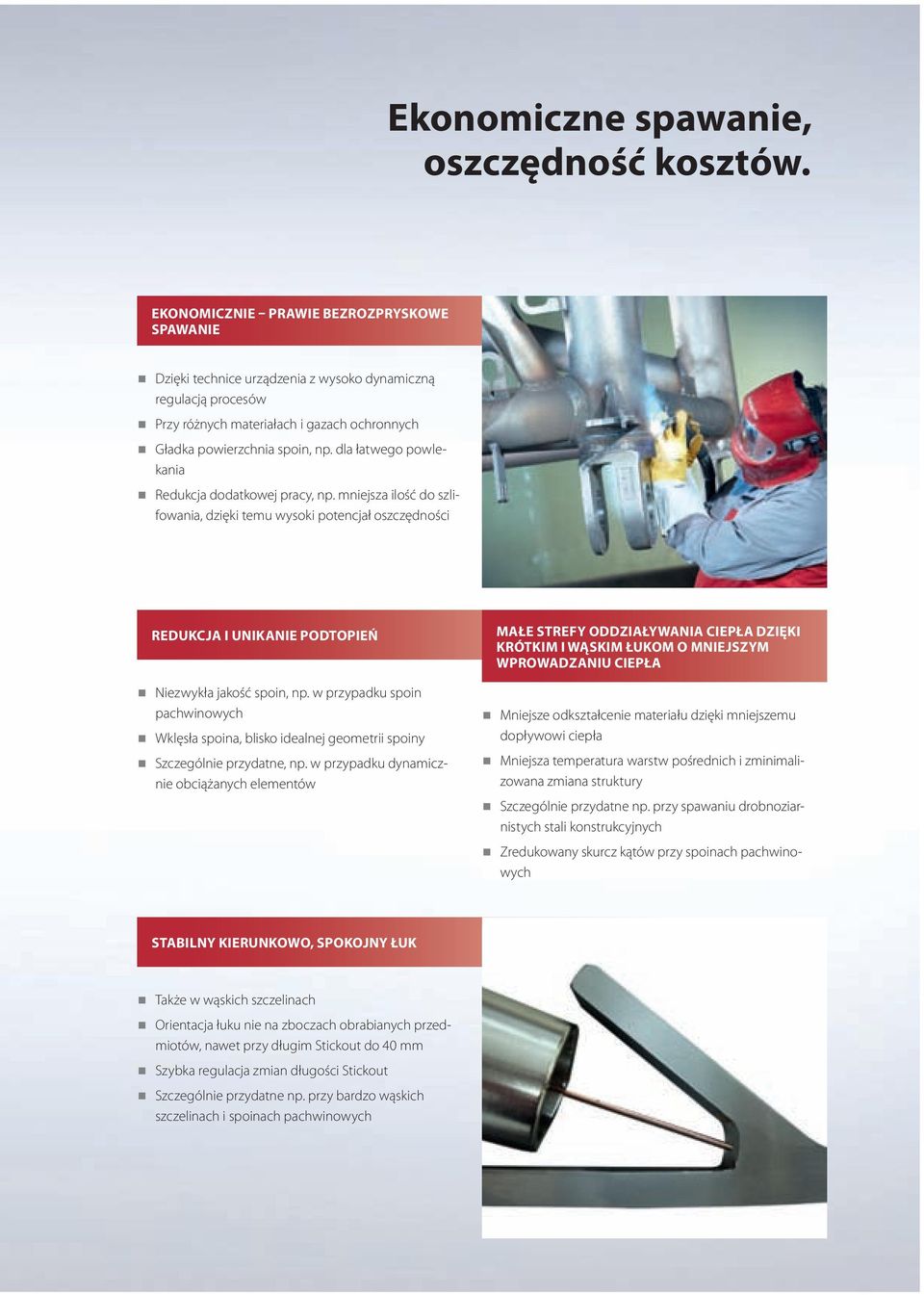

17 ekonomiczne spawanie, oszczędność kosztów. ekonomicznie prawie bezrozpryskowe spawanie Dzięki technice urządzenia z wysoko dynamiczną regulacją procesów Przy różnych materiałach i gazach ochronnych Gładka powierzchnia spoin, np. dla łatwego powlekania Redukcja dodatkowej pracy, np. mniejsza ilość do szlifowania, dzięki temu wysoki potencjał oszczędności redukcja i unikanie podtopień Niezwykła jakość spoin, np. w przypadku spoin pachwinowych Wklęsła spoina, blisko idealnej geometrii spoiny Szczególnie przydatne, np. w przypadku dynamicznie obciążanych elementów małe strefy oddziaływania ciepła dzięki krótkim i wąskim łukom o mniejszym wprowadzaniu ciepła Mniejsze odkształcenie materiału dzięki mniejszemu dopływowi ciepła Mniejsza temperatura warstw pośrednich i zminimalizowana zmiana struktury Szczególnie przydatne np. przy spawaniu drobnoziarnistych stali konstrukcyjnych Zredukowany skurcz kątów przy spoinach pachwinowych stabilny kierunkowo, spokojny łuk Także w wąskich szczelinach Orientacja łuku nie na zboczach obrabianych przedmiotów, nawet przy długim Stickout do 40 mm Szybka regulacja zmian długości Stickout Szczególnie przydatne np. przy bardzo wąskich szczelinach i spoinach pachwinowych

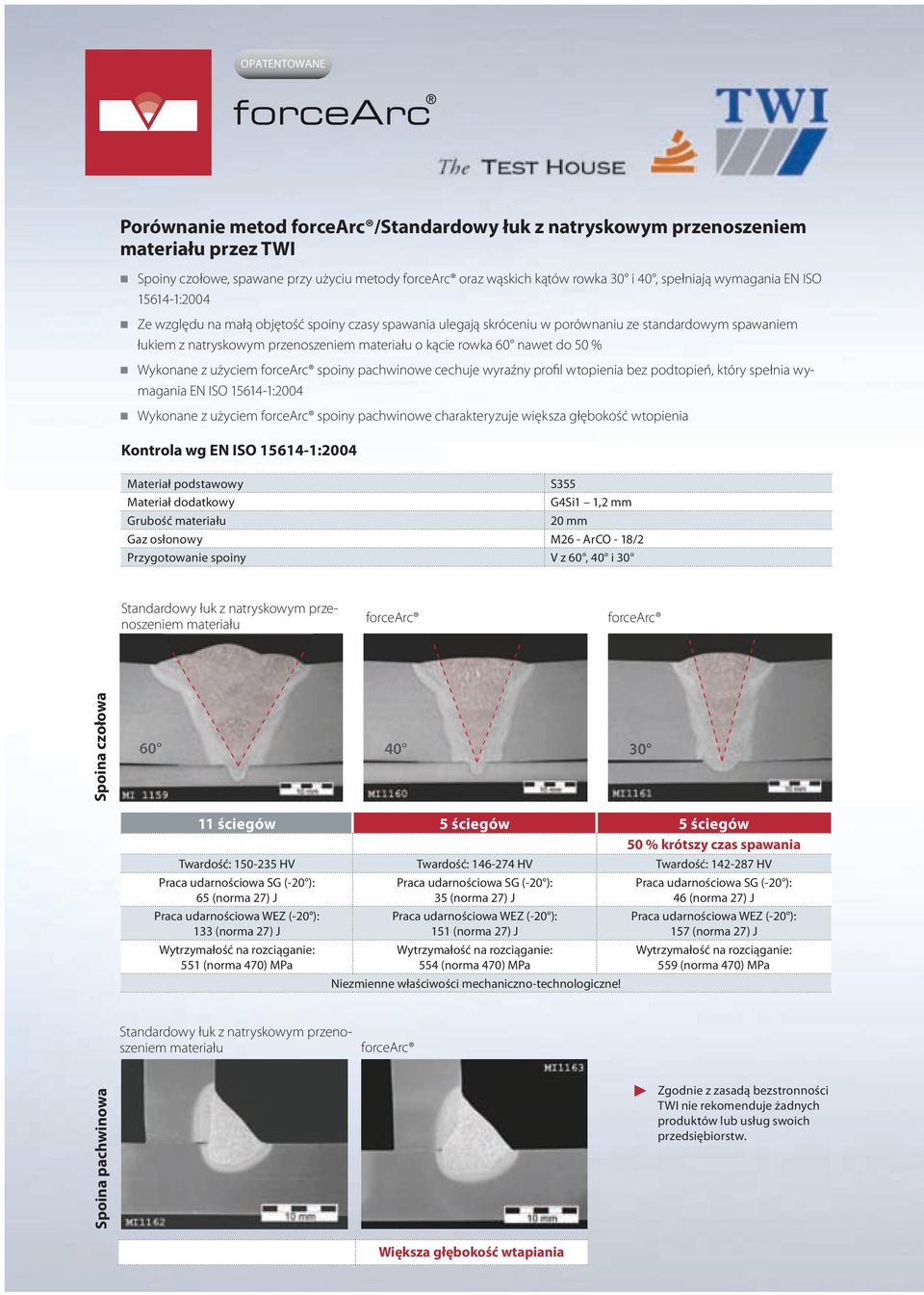

18 OPATENTOWANE forcearc porównanie metod forcearc /standardowy łuk z natryskowym przenoszeniem materiału przez twi Spoiny czołowe, spawane przy użyciu metody forcearc oraz wąskich kątów rowka 30 i 40, spełniają wymagania EN ISO :2004 Ze względu na małą objętość spoiny czasy spawania ulegają skróceniu w porównaniu ze standardowym spawaniem łukiem z natryskowym przenoszeniem materiału o kącie rowka 60 nawet do 50 % Wykonane z użyciem forcearc spoiny pachwinowe cechuje wyraźny profil wtopienia bez podtopień, który spełnia wymagania EN ISO :2004 Wykonane z użyciem forcearc spoiny pachwinowe charakteryzuje większa głębokość wtopienia k ontrola wg en iso :2004 Materiał podstawowy S355 Materiał dodatkowy G4Si1 1,2 mm Grubość materiału 20 mm Gaz osłonowy M26 - ArCO - 18/2 Przygotowanie spoiny V z 60, 40 i 30 Standardowy łuk z natryskowym przenoszeniem materiału forcearc forcearc spoina czołowa ściegów 5 ściegów 5 ściegów 50 % krótszy czas spawania Twardość: HV Twardość: HV Twardość: HV Praca udarnościowa SG (-20 ): 65 (norma 27) J Praca udarnościowa WEZ (-20 ): 133 (norma 27) J Wytrzymałość na rozciąganie: 551 (norma 470) MPa Praca udarnościowa SG (-20 ): 35 (norma 27) J Praca udarnościowa WEZ (-20 ): 151 (norma 27) J Wytrzymałość na rozciąganie: 554 (norma 470) MPa Niezmienne właściwości mechaniczno-technologiczne! Praca udarnościowa SG (-20 ): 46 (norma 27) J Praca udarnościowa WEZ (-20 ): 157 (norma 27) J Wytrzymałość na rozciąganie: 559 (norma 470) MPa Standardowy łuk z natryskowym przenoszeniem materiału forcearc spoina pachwinowa Zgodnie z zasadą bezstronności TWI nie rekomenduje żadnych produktów lub usług swoich przedsiębiorstw. większa głębokość wtapiania

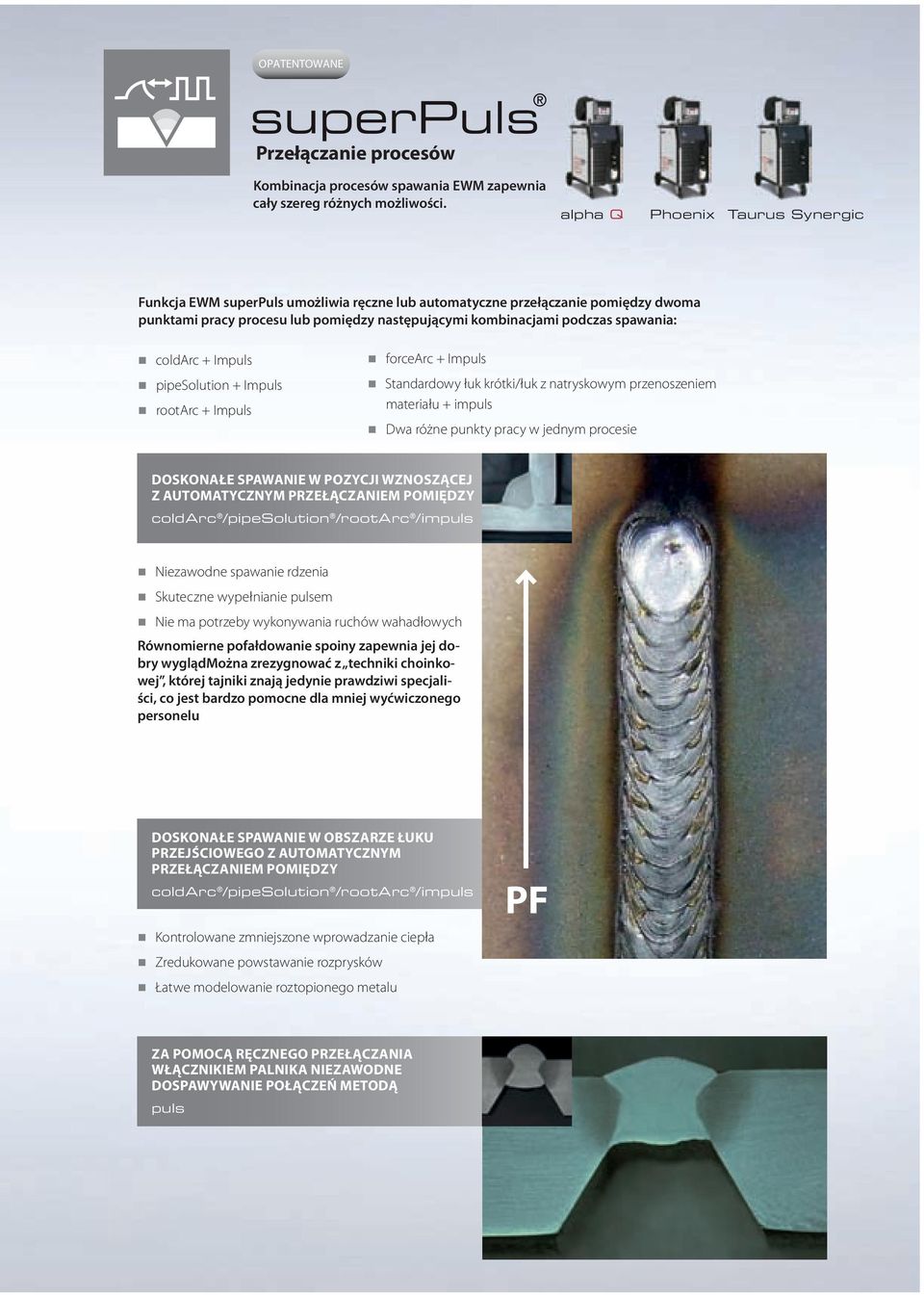

19 OPATENTOWANE superpuls przełączanie procesów Kombinacja procesów spawania EWM zapewnia cały szereg różnych możliwości. alpha Q Phoenix Taurus Synergic Funkcja EWM superpuls umożliwia ręczne lub automatyczne przełączanie pomiędzy dwoma punktami pracy procesu lub pomiędzy następującymi kombinacjami podczas spawania: coldarc + Impuls pipesolution + Impuls rootarc + Impuls forcearc + Impuls Standardowy łuk krótki/łuk z natryskowym przenoszeniem materiału + impuls Dwa różne punkty pracy w jednym procesie doskonałe spawanie w pozycji wznoszącej z automatycznym przełączaniem pomiędzy coldarc /pipesolution /rootarc /impuls Niezawodne spawanie rdzenia Skuteczne wypełnianie pulsem Nie ma potrzeby wykonywania ruchów wahadłowych Równomierne pofałdowanie spoiny zapewnia jej dobry wygląd Można zrezygnować z techniki choinkowej, której tajniki znają jedynie prawdziwi specjaliści, co jest bardzo pomocne dla mniej wyćwiczonego personelu doskonałe spawanie w obszarze łuku przejściowego z automatycznym przełączaniem pomiędzy coldarc /pipesolution /rootarc /impuls Kontrolowane zmniejszone wprowadzanie ciepła Zredukowane powstawanie rozprysków Łatwe modelowanie roztopionego metalu pf za pomocą ręcznego przełączania włącznikiem palnika NiezawodNe dospawywanie połączeń metodą puls

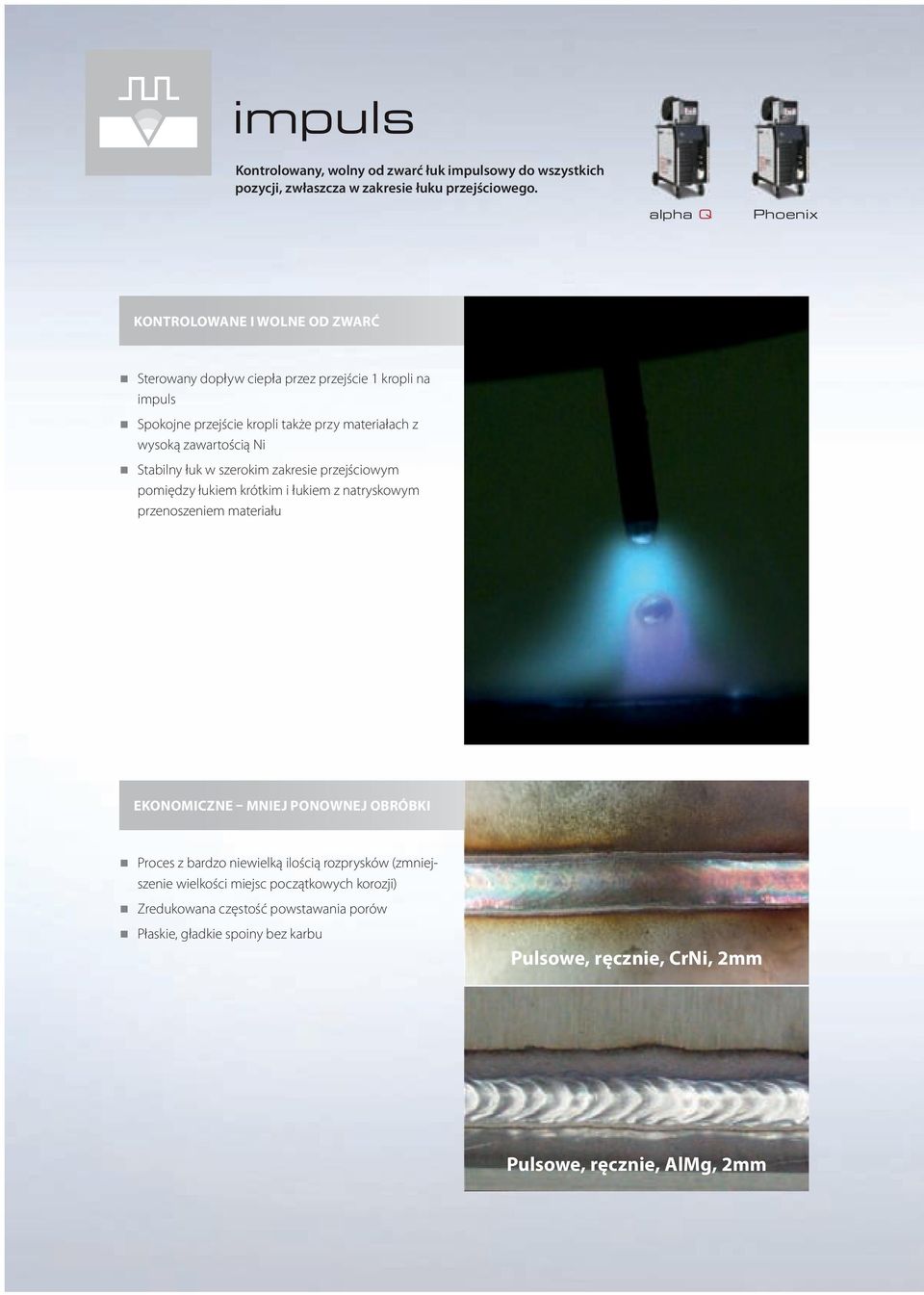

20 impuls Kontrolowany, wolny od zwarć łuk impulsowy do wszystkich pozycji, zwłaszcza w zakresie łuku przejściowego. alpha Q Phoenix kontrolowane i wolne od zwarć Sterowany dopływ ciepła przez przejście 1 kropli na impuls Spokojne przejście kropli także przy materiałach z wysoką zawartością Ni Stabilny łuk w szerokim zakresie przejściowym pomiędzy łukiem krótkim i łukiem z natryskowym przenoszeniem materiału ekonomiczne mniej ponownej obróbki Proces z bardzo niewielką ilością rozprysków (zmniejszenie wielkości miejsc początkowych korozji) Zredukowana częstość powstawania porów Płaskie, gładkie spoiny bez karbu pulsowe, ręcznie, crni, 2mm pulsowe, ręcznie, almg, 2mm

21 profesjonalne spawanie crni, aluminium i miedzi. preferowane zakresy zastosowania Spawanie w szerokim zakresie przejściowym pomiędzy łukiem krótkim a łukiem z natryskowym przenoszeniem materiału Spawanie w położeniach przymusowych Spawanie stali wysokostopowych (całkowicie austenitycznych stali wrażliwych na pękanie na gorąco), stopów niklu Spawanie aluminium i stopów aluminium Spawanie miedzi

22 inicjatywa ekologiczna ewm długotrwałego oszczędzania energii i zasobów. Innowacyjne technologie EWM to znaczący wkład w redukcję CO 2 : Konsekwentne stosowanie nowoczesnej technologii inwertorowej pozwala na zmniejszenie zużycia surowców takich jak miedź, aluminium czy stal. W połączeniu z metodami łączenia o zredukowanej mocy takimi jak coldarc i forcearc duża efektywność technologii inwertorowej pozwala na obniżenie zużycia energii pierwotnej i tym samym kosztów za energię elektryczną. forcearc umożliwia uzyskanie nowych geometrii spoin, optymalizuje tworzenie warstw i zmniejsza liczbę spawanych warstw. Skraca to czas spawania, zmniejsza zużycie drutu oraz gazu i obniża w znacznym stopniu koszty i zużycie energii. Procesy o zredukowanej ilości doprowadzanego ciepła coldarc i forcearc zapobiegają ponadto rozpryskom i tym samym konieczności ponownej obróbki, zmniejszają emisję cząstek w dymie spawalniczym przez co poprawie ulegają warunki pracy.

23 oszczędność kosztów energii elektrycznej dzięki wydajnej technologii ewm. przykład: opracowany przez ewm proces forcearc zapewnia oszczędność energii na poziomie około 4 kw w porównaniu do spawarek klasycznych przy tej samej mocy topienia 13,0 m/min (1,2mm, g3si1). przy 100 h czasu spawania można zaoszczędzić 400 kwh Na stanowisko spawacza! Zużycie energii w ciągu 100 h [kwh] Proces forcearc Inwertorowy łuk pulsujący Z regulacją stopniową/tyrystorowy łuk z natryskowym przenoszeniem materiału 800 9,0 m/min, ok. 290 A 11,0 m/min, ok. 340 A 13,0 m/min, ok. 380 A Prędkość podawania drutu, prąd spawania Zużycie energii w ciągu 100 h [kwh] Proces coldarc Inwertorowy łuk pulsujący Z regulacją stopniową/tyrystorowy łuk krótki 200 3,0 m/min, ok. 95 A 4,0 m/min, ok. 120 A 5,0 m/min, ok. 145 A Prędkość podawania drutu, prąd spawania

24 redukcja całkowitych kosztów dzięki zoptymalizowanemu tworzeniu warstw. forcearc forcearc łuk z natryskowym przenoszeniem materiału spawanie porównawcze z użyciem standardowego łuku z natryskowym przenoszeniem materiału z procesem forcearc Przygotowanie spoiny w przypadku użycia łuku z natryskowym przenoszeniem materiału DY 45 Przygotowanie spoiny w przypadku użycia forcearc DY 30 redukcja objętości spoiny do 50% redukcja kosztów całkowitych: do 56%. Proces forcearc Proces z użyciem łuku z natryskowym przenoszeniem materiału 80 Koszty całkowite w % Porównanie kosztów całkowitych forcearc łuk z natryskowym przenoszeniem materiału

25 oszczędność kosztów energii elektrycznej dzięki wydajnej technologii ewm. redukcja wskaźnika emisji: forcearc do 60% Proces forcearc Proces z użyciem łuku z natryskowym przenoszeniem materiału Wskaźnik emisji w mg/s Porównanie emisji forcearc łuk z natryskowym przenoszeniem materiału redukcja wskaźnika emisji: coldarc do 75% Proces coldarc Proces z użyciem łuku krótkiego 2.00 Wskaźnik emisji w mg/s Porównanie emisji coldarc łuk krótki

26 urządzenia i procesy ewm optymalne rozwiązanie do każdego zastosowania. alpha Q Phoenix wysoce dynamiczny moduł mocy forcearc wysoce dynamiczny moduł mocy forcearc wysokiej wydajności inwertor Napięcie wyjściowe 80 V wysokiej wydajności inwertor Napięcie wyjściowe 80 V moduł mocy coldarc do spawania z redukcją ciepła Standardowe MIG/MAG Standardowe MIG/MAG pulsowe pulsowe coldarc pipesolution forcearc forcearc rootarc MMA MMA TIG (Liftarc)TIG (Liftarc) superpuls przełączanie metod Żłobienie superpuls przełączanie metod Żłobienie

27 Źródła prądu EWM wyróżnia wysoko wydajny inwertor o wysokim napięciu biegu jałowego oraz doskonałej charakterystyce łuku. Zapewniają one wyjątkowe właściwości spawania pozwalając na uzyskanie perfekcyjnych efektów oraz wyśmienitej jakości przy 100 procentowej powtarzalności. Do każdego zadania spawalniczego EWM posiada odpowiednie rozwiązanie poczynając od Taurus Basic aż po kompleksowe rozwiązania alpha Q. Klienci odpowiednio do swoich potrzeb i planów inwestycyjnych mogą zyskać na zastosowaniu specjalnych, zoptymalizowanych modułów mocy przeznaczonych do innowacyjnych procesów spawania. Taurus Synergic Taurus Basic wysoce dynamiczny moduł mocy forcearc wysokiej wydajności inwertor Napięcie wyjściowe 80 V wysokiej wydajności inwertor Napięcie wyjściowe 80 V Standardowe MIG/MAG Standardowe MIG/MAG forcearc rootarc MMA MMA TIG (Liftarc) superpuls przełączanie metod Żłobienie Żłobienie

28 urządzenia i procesy ewm optymalne rozwiązanie do każdego zastosowania. Nasze systemy spawania to narzędzia dla naszych klientów, pozwalające na szybsze i przystępniejsze rozwiązanie indywidualnych zadań spawalniczych z zachowaniem najwyższej jakości. MIG/MAG coldarc pipesolution alpha Q phoenix taurus synergic rootarc forcearc Pulsowe superpuls Standardowy łuk krótki Standardowy łuk z natryskowym przenoszeniem materiału MMA TIG (Liftarc) Żłobienie alpha Q Maks. prąd spawania przy 40 C 330 A / 40% CP 350 A / 100% CP 550 A / 60% CP Procesy spawania coldarc pipesolution forcearc Impuls superpuls

29 phoenix Maks. prąd spawania przy 40 C 330 A / 35 % CP 400 A / 60 % CP 500 A / 40 % CP 300 A / 60 % CP 400 A / 60 % CP 400 A / 60 % CP Procesy spawania forcearc rootarc Impuls superpuls phoenix Maks. prąd spawania przy 40 C 350 A / 100% CP 450 A / 80% CP 550 A / 60% CP Procesy spawania forcearc rootarc Impuls superpuls taurus synergic Maks. prąd spawania przy 40 C 330 A / 35 % CP 400 A / 60 % CP 500 A / 40 % CP 300 A / 60 % CP 400 A / 60 % CP 400 A / 60 % CP Procesy spawania forcearc rootarc superpuls taurus synergic Maks. prąd spawania przy 40 C 350 A / 100% CP 450 A / 80% CP 550 A / 60% CP Procesy spawania forcearc rootarc superpuls szczegółowe informacje można znaleźć w naszym katalogu produktów!

30 innowacje w zakresie spawania łukiem krótkim mig/mag coldarc pipesolution rootarc OPATENTOWANE OPATENTOWANE Łuk krótki bez rozprysków i o zmniejszonej ilości wydzielanego ciepła. Silny łuk do szybkiego, niezawodnego spawania we wszystkich pozycjach ze szczeliną lub bez. Modulowany łuk krótki pozwala na bezproblemowe mostkowanie szczelin oraz spawanie w pozycjach wymuszonych. Zredukowany dopływ ciepła/ mniejsze odkształcenia Zminimalizowane powstawanie rozprysków/mniej ponownej przeróbki Mostkowanie szczelin/ bezpieczne i proste spawanie coldarc pipesolution rootarc łuk krótki inwertora łuk krótki przełączany stopniowo Zmniejszenie kosztów prądu Redukcja emisji zanieczyszczeń/mniej dymu podczas spawania Ciśnienie łuku/dobre tworzenie grani Spawanie ściegiem graniowym we wszystkich pozycjach Spawanie cienkich blach Lutowanie (CuSi, CuAl) ~ ~ Lutowanie (druty cynkowe ZnAl) ~ ~ ~ ~ Złącze dyssymilarne aluminium/ocynkowane blachy stalowe (lutospawania z AlSi) ~ ~ ~ ~ materiały dodatkowe niestopowe i niskostopowe tak tak tak tak tak wysokostopowe tak ~ ~ ~ tak Złącze dyssymilarne aluminium z ocynkowaną blachą stalową (lutospawanie) tak ~ ~ ~ ~ dobrze wspaniale

31 innowacje w zakresie spawania mig/mag łukiem natryskowym forcearc OPATENTOWANE Silny łuk o zmniejszonym wprowadzaniu ciepła i stabilnym kierunku z głębokim wtapianiem do wyższego zakresu mocy. forcearc łuk natryskowy inwertora łuk natryskowy przełączany stopniowo Mniejsze koszty dzięki redukcji objętości spoiny Zmniejszenie kosztów prądu Głębokość wtopienia Zredukowany dopływ ciepła Ciśnienie łuku Stabilność kierunkowa łuku Minimalne powstawanie rozprysków Redukcja podtopień Wysoko dynamiczna regulacja prądowa Redukcja zanieczyszczeń/ mniej dymu podczas spawania materiały dodatkowe Średnica 1,0; 1,2; 1,6 niestopowe i niskostopowe wysokostopowe aluminium pozycja spawania przygotowywanie spoiny podkładka spawalnicza tak tak tak PA; PB z i bez z i bez

32

33 Katalog produktów 2012 Spis treści Spis treści Wieloprocesowe spawarki impulsowe MIG/MAG alpha Q forcearc coldarc pipesolution Highspeed 2) 34 Impulsowe Standardowe TIG 1) MMA Żłobienie Wieloprocesowe spawarki impulsowe MIG/MAG Picomig, Phoenix forcearc rootarc Highspeed 2) 42 Impulsowe Standardowe TIG 1) MMA Żłobienie Wieloprocesowe standardowe spawarki MIG/MAG Taurus forcearc 3) rootarc 3) 58 Standardowe TIG 1) 3) MMA Żłobienie Spawarka standardowa MIG/MAG z regulacją stopniową Mira, Saturn, Wega 70 Standardowe Spawarki WIG DC Picotig, Tetrix activarc 98 TIG DC MMA DC Spawarki WIG-AC/DC Picotig AC/DC, Tetrix AC/DC activarc 112 TIG DC TIG AC MMA DC MMA AC Spawarki plazmowe DC oraz AC/DC microplasma, Tetrix, Tetrix AC/DC activarc 124 Plazmowe TIG DC TIG AC MMA DC Spawarki do spawania elektrodami otulonymi DC Pico, Stick cel pws Taurus MMA TIG 1) Żłobienie 4) ) TIG zajarzanie Liftarc 2 ) alpha Q 551, Phoenix 551 Progress w połączeniu z Drive 4 Highspeed 3 ) Tylko urządzenia ze sterowaniem Synergic 4 ) Taurus

34 Wieloprocesowe spawarki pulsacyjne MIG/MAG alpha Q Niedościgniona w technice łączenia alpha Q alpha Q optymalny system - daje się konfigurować według Państwa potrzeb: jest przenośny, od konstrukcji modułowej poprzez kompaktową, aż do przewoźnej. Możliwa jest realizacja wielu zadań i technik - daje to oszczędność czasu przy przezbrajaniu: Dla zmiennego spawania coldarc, forcearc lub pipesolution do dyspozycji jest podwójny podajnik drutu lub dwa druty pojedyncze, co w każdym przypadku umożliwia dostępność drutu dodatkowego i prawidłowość prowadzenia gazu. Główne cechy alpha Q - jedna za wszystkie Jedno źródło prądu, a wiele procesów: coldarc, forcearc oraz pipesolution, pulsacyjne i standardowe spawanie MIG/MAG, TIG- oraz elektrodą otuloną oraz również według potrzeb dodatkowo Highspeed - wyposażone optymalnie do każdego przypadku zastosowań. coldarc zwarciowy łuk elektryczny o zredukowanej mocy do spawania i lutowania Metoda szczególnie użyteczna w przypadku łączenia cienkich blach i warstw graniowych, stali, chromu-niklu, aluminium oraz w połączeniach mieszanych. coldarc doskonale sprawdza się również w przypadku dużych szczelin i przesunięcia krawędzi we wszystkich warstwach. forcearc najwyższa wydajność przy przekonującej jakości Obniżenie kosztów produkcji do 50%: jest to małe arcydzieło innowacyjnej technologii MIG/MAG: silny i agresywny łuk elektryczny, głęboki przetop i spoiny spawalnicze pozbawione natrysków metalu o najwyższej jakości. alpha Q: coldarc + forcearc znacznie więcej niż sprytne połączenie Dwie innowacyjne metody spawania, jedno źródło prądu, wszystkie typy spoin: coldarc, specjalista w perfekcyjnych spoinach graniowych; forcearc to oszczędne spawanie warstw wypełniających i licowej. Nowy rodzaj pulsacji dla stali wysokostopowej i aluminium Kontrolowane przejście kropli w stan stały oraz specjalnie ukształtowane doprowadzenia ciepła są kluczem do optymalnych wyników spawania stali wysokostopowej i aluminium. Technologia do wyboru: programowanie łączenie impulsowym łukiem elektrycznym pipesolution - spawanie z prędkością MAG i pewnością TIG Silny łuk do szybkiego, pewnego spawania we wszystkich pozycjach ze szczeliną lub bez. 34 Tel.: , Fax.: -244

35 Wieloprocesowe spawarki pulsacyjne MIG/MAG alpha Q pipesolution i żaden rurociąg nie będzie za długi Idealne rozwiązanie dzięki zoptymalizowanym zadaniom spawalniczym do budowy rurociągów Zajarzanie MIG-Liftarc - precyzyjne bezodpryskowe zajarzanie Pewność i powtarzalność zajarzania w przypadku zastosowań ręcznych Super Puls - doskonały ścieg Technologia Superpuls wykorzystującą naprzemienny prąd spawania stanowi kropkę na i w spawaniu metodą MIG/MAG: spoiny zewnętrzne o wyglądzie TIG, pewne ściegi graniowe i dobre mostkowanie szczelin Superpuls - łatwe łączenie metod spawania Możliwość ręcznego lub automatycznego przełączania podczas spawania pomiędzy różnymi metodami Zwarciowy łuk elektryczny o zredukowanej mocy Zredukowany dopływ ciepła - niewielkie odkształcenia i minimalna strefa oddziaływania ciepła - optymalny do CrNi, stali o większej wytrzymałości i cienkich blach Najlepsza do spawania i lutowania Stal, CrNi, aluminium oraz połączenia mieszane z lutami miedzianymi i cynkowymi Uniwersalna w każdym położeniu Łączenie we wszystkich pozycjach wymuszonych - nad głową, spoiny pionowe i wznoszone oraz doskonałe mostkowanie szczelin Uniwersalność zastosowań Manualna lub zautomatyzowana - z ogólnie dostępnymi systemami uchwytów spawalniczych bez kosztownych komponentów do podawania drutu Wysokie bezpieczeństwo procesu Powtarzalna, doskonała jakość ściegów graniowych np. podczas budowy zbiorników lub rurociągów Dzięki doskonałym rezultatom dodatkowa obróbka jedynie w minimalnym zakresie Niemalże bezodpryskowo - efekty zbliżone do procesu TIG, doskonałe warstwy graniowa i licowa, brak podtopień Tel.: , Fax.:

36

37 Wieloprocesowe spawarki impulsowe MIG/MAG Przegląd urządzeń sterujących alpha Q alpha Q Standardowe MIG/MAG MMA pulsowe TIG (Liftarc) coldarc superpuls przełączanie metod pipesolution Żłobienie forcearc Wybór zadania spawalniczego (JOB) z wykazu zadań spawalniczych Ustawianie parametrów spawalniczych oraz wyświetlanie danych spawania na podajniku drutu lub na spawarce w wersji kompaktowej Ustawienie parametrów spawalniczych w oparciu o przebieg spawania za pomocą interfejsu użytkownika LED Spawarki z osobnym podajnikiem drutu nie wymagają żadnych ustawień Główne cechy Łatwy wybór zaprogramowanych JOB (zadań spawalniczych) dla różnych materiałów, gazów i średnic drutu za pomocą wykazu zadań spawalniczych Obsługa jednopokrętłowa Synergic Spawanie forcearc, coldarc, pipesolution i standardowe metodą MIG/MAG oraz spawanie impulsowe z użyciem drutu pełnego lub proszkowego, spawanie metodą MMA i TIG-Liftarc, żłobienie

38 Wieloprocesowe spawarki pulsacyjne MIG/MAG alpha Q alpha Q 330 TKM alpha Q 330 TKM alpha Q 351 FDW Sterowniki alpha Q Funkcje MIG/MAG MIG/MAG-impulsowo WIG MMA EWM-forceArc EWM-coldArc EWM-pipeSolution Dane techniczne Zakres regulacji prądu spawania 5 A A 5 A A 5 A A Czas pracy w temperaturze otoczenia 40 C 40 C 25 C 40 C 40 % 330 A 330 A 60 % 270 A 270 A 80 % 100 % 210 A 210 A 350 A 350 A Napięcie biegu jałowego 80 V 80 V 95 V Częstotliwość sieci 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Bezpiecznik sieciowy (zwłoczny) 3 x 16 A 3 x 16 A 3 x 25 A Napięcie sieciowe (tolerancje) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) Maks. pobór mocy 12,7 kva 12,7 kva 13,9 kva Zalecana moc prądnicy 18,7 kva 18,7 kva 20,3 kva Rolki napędowe Prędkość podawania drutu 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min Wymiary urządzenia dł. x szer. x wys. w mm 685 x 335 x x 335 x x 455 x 1000 Ciężar urządzenia 64 kg 112 kg 135 kg Ciężar podajnika drutu 15,1 kg Ciężar modułu chłodzącego 34 kg Stopień ochrony IP 23 IP 23 IP 23 Klasa izolacji H H H Moc chłodnicza 1200 W (1l/min) 1500 W Pojemność zbiornika 7 l 12 l Wydajność tłoczenia 5 l/min 5 l/min Maks. ciśnienie wylotowe 3,5 bar 3,5 bar Normy IEC ; -5; -10 / CE / Znak S / Klasa A kompatybilności elektromagnetycznej QR Code 38 Tel.: , Fax.: -244

39 Wieloprocesowe spawarki pulsacyjne MIG/MAG alpha Q alpha Q 551 FDW alpha Q 551 D FDW alpha Q 551 2DV FDW 5 A A 5 A A 5 A A 25 C 40 C 25 C 40 C 25 C 40 C 550 A 550 A 550 A 550 A 550 A 550 A 520 A 520 A 520 A 450 A 420 A 450 A 420 A 450 A 420 A 95 V 95 V 95 V 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 3 x 35 A 3 x 35 A 3 x 35 A 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 3 x 400 V (-25 % %) 28,8 kva 28,8 kva 28,8 kva 39,4 kva 39,4 kva 39,4 kva ,5 m/min - 24 m/min 0,5 m/min - 24 m/min 0,5 m/min - 24 m/min 1100 x 455 x x 680 x x 680 x ,5 kg 157 kg 158 kg 15,1 kg 48 kg 15,1 kg IP 23 IP 23 IP 23 H H H 1500 W 1500 W (2l/min) 1500 W (2l/min) 12 l 12 l 12 l 5 l/min 20 l/min 20 l/min 3,5 bar 4,5 bar 4,5 bar IEC ; -5; -10 / CE / Znak S / Klasa A kompatybilności elektromagnetycznej Tel.: , Fax.:

40 Wieloprocesowe spawarki pulsacyjne MIG/MAG alpha Q Opcje/Akcesoria Opcje/Akcesoria Podajniki drutu alpha Q drive 4 Podajnik drutu, woda, złącze centralne typu Euro 4-rolkowy podajnik drutu. Wyposażona dla drutów stalowych 1,0 mm + 1,2 mm Średnica szpuli do 300 mm alpha Q drive 4 HS Podajnik drutu do wysokowydajnego spawania 4-rolkowy podajnik drutu. Wyposażona dla drutów stalowych 1,0 mm + 1,2 mm Średnica szpuli do 300 mm u Możliwość pracy wyłącznie z alpha Q 551! alpha Q drive 4L Podajnik drutu, woda, złącze centralne typu Euro 4-rolkowy podajnik drutu. Wyposażona dla drutów stalowych 1,0 mm + 1,2 mm Średnica szpuli do 300 mm alpha Q drive 4D Podwójny podajnik drutu Dwa zadania spawalnicze z użyciem tylko jednego źródła prądu do naprzemiennego spawania np. spoin graniowych i warstwy licowej, z użyciem drutu pełnego lub proszkowego, różnych materiałów i grubości drutu Przełączanie pomiędzy podajnikami drutu odbywa się za pomocą włącznika uchwytu, brak potrzeby użycia specjalnego uchwytu lub przełączania na urządzeniu! 4-rolkowy podajnik drutu. Wyposażona dla drutów stalowych 1,0 mm + 1,2 mm Średnica szpuli do 300 mm Brak potrzeby wymiany rolek i przezbrajania palnika, wyraźne skrócenie czasów przezbrajania u Możliwość pracy wyłącznie z serią urządzeń alpha Q D! alpha Q drive 300C Podajnik drutu, woda, złącze centralne typu Euro Korygowanie wydatku gazu bezpośrednio na podajniku drutu 4-rolkowy podajnik drutu. Wyposażona dla drutów stalowych 1,0 mm + 1,2 mm Średnica szpuli do 300 mm alpha Q drive 200C Podajnik drutu, woda, złącze centralne typu Euro Korygowanie wydatku gazu bezpośrednio na podajniku drutu 4-rolkowy podajnik drutu. Wyposażona dla drutów stalowych 1,0 mm + 1,2 mm Średnica szpuli do 200 mm Zespolony przewód pośredni, 7-stykowy MIG G 7POL 70MM² Zespolony przewód pośredni, chłodzenie gazem, 7-stykowy MIG W 7POL 70MM² Zespolony przewód pośredni, chłodzenie wodą, 7-stykowy Palnik Palnik funkcyjny 19- pinowy Seria MT EZA Palnik MIG/MAG, chłodzony gazem Osprzęt do spawania drutem 1,0 mm Seria MT U/D Palnik MIG/MAG, 1x Up/Down, chłodzony gazem Osprzęt do spawania drutem 1,0 mm Seria MT 2U/D Palnik MIG/MAG, 2x Up/Down, chłodzony gazem Osprzęt do spawania drutem 1,0 mm Seria MT PC1 Palnik MIG/MAG, Powercontrol 1, chłodzony gazem Osprzęt do spawania drutem 1,0 mm u Nie w połączeniu z Phoenix Expert drive 4/4L M3.00! Seria MT PC2 Palnik MIG/MAG, Powercontrol 2, chłodzony gazem Osprzęt do spawania drutem 1,0 mm u Nie w połączeniu z Phoenix Expert drive 4/4L M3.00! Palnik do żłobienia Tel.: , GT Fax.: SKK95 Palnik do żłobienia Palnik do żłobienia na sprężone powietrze do cięcia metali u Pasujące elektrody węglowe można znaleźć w cenniku w rozdziale z akcesoriami! Przystawka zdalnego sterowania R10 19POL Synergiczne zdalne sterowanie, ustawianie prędkości podawania drutu, korekta napięcia spawania Wytrzymała metalowa obudowa z gumowymi nóżkami, pałąk i magnes mocujący, 19-stykowe gniazdo przyłączeniowe Do alpha Q, Phoenix, Taurus Synergic i Taurus Synergic S RG10 19POL Przystawka zdalnego sterowania Basic, ustawianie prędkości podawania drutu, napięcia spawania Obudowa z tworzywa sztucznego z pałąkiem mocującym, 19-stykowe przyłączenie Lekka, wytrzymała i poręczna Korekta napięcia od -10 V do +10 V Bezstopniowa regulacja prędkości podawania drutu (0,5-24 m/min) Z zamontowanym przewodem podłączeniowym 5 m Do serii urządzeń alpha Q, Phoenix, Taurus Synergic oraz Taurus Synergic S 40

41 Wieloprocesowe spawarki pulsacyjne MIG/MAG alpha Q Opcje/Akcesoria Przystawka zdalnego sterowania R20 19POL Przystawka zdalnego sterowania, przełączanie programów Wytrzymała metalowa obudowa z gumowymi nóżkami, pałąk i magnes mocujący, 19-stykowe gniazdo przyłączeniowe Przełączanie i wskazywanie do dziesięciu programów spawalniczych Do alpha Q, Phoenix Progress i Phoenix Expert (nie w połączeniu z Phoenix Expert drive M3.00) oraz Taurus Synergic S R40 7POL Przystawka zdalnego sterowania, 16 programów Wytrzymała metalowa obudowa z gumowymi nóżkami, pałąk i magnes mocujący, 7-stykowe gniazdo przyłączeniowe Przełączanie pomiędzy spawaniem standardowym metodą MIG a spawaniem łukiem pulsującym MIG Do alpha Q, Phoenix Progress, Phoenix Expert i Taurus Synergic S u Brak możliwości połączenia z podwójnymi podajnikami drutu! Moduły chłodzące Wózki transportowe cool71 U42 Moduł chłodzenia obiegowego z pompą obiegową i wzmocnionym chłodzeniem Modułowa konstrukcja, montaż bez użycia narzędzi cool71 U43 Moduł chłodzenia obiegowego z pompą obiegową Modułowa konstrukcja, montaż bez użycia narzędzi Trolly 75-2 Wózek transportowy, zdemontowany Do transportu źródła prądu, modułu chłodzącego i butli z gazem Dla alpha Q 330 u Szczegółowe informacje dostępne są również w internecie na stronie: Tel.: , Fax.:

42 Wieloprocesowe spawarki pulsacyjne MIG/MAG Picomig puls, przenośny Mała i lekka idealna na budowę Picomig puls przenośny Na placu budowy, podczas montażu, w warsztacie lub zakładzie produkcyjnym odpowiednie urządzenie do każdego zadania. Główne cechy Wszechstronność zastosowań i komfortowa obsługa Do 32 programowanych JOB do najczęstszych zadań spawalniczych oraz obsługa synergiczna z intuicyjnym interfejsem użytkownika Picomig 180 Puls - optymalnie dla samochroniących się drutów wypełniających się Ekonomika - tak jak w przypadku spawania elektrodą otuloną można wykonywać prace spawalnicze drutem proszkowym w technologii MIG/MAG również na wolnym powietrzu. Picomig 180 Puls profesjonalne uzbrojenie Cztery metody spawania: Spawanie impulsowe i standardowe metodą MIG/MAG, MMA i TIG(Liftarc) w jednym urządzeniu Antistick i Arcforce profesjonalne spawanie Komfort spawania: Stabilny łuk, elektroda prętowa nie przywiera i nie ulega wyżarzaniu. Niezastąpiona na placu budowy i podczas montażu Mała, lekka, uniwersalna - dzięki obudowie z tworzywa sztucznego i innowacyjnej technologii inwertorowej nieodłączna towarzyszka w codziennej pracy Puls do spawania stali wysokostopowej i aluminium Perfekcyjne wykonanie spoiny w trybie Puls-Job zapewnia optymalne wyniki przy łączeniu stali wysokostopowej i aluminium dzięki kontrolowanemu procesowi przetopu oraz specjalnie skierowanemu strumieniowi ciepła. 42 Tel.: , Fax.: -244

43 Wieloprocesowe spawarki pulsacyjne MIG/MAG Picomig puls, przenośny Ochrona przed przepięciem Brak uszkodzenia urządzenia w przypadku omyłkowego podłączenia do źródła 400V. Picomig 180 niezwykle prosta obsługa synergiczna Szereg funkcji, 2 takt, 4 takt, spawanie punktowe, interwałowe Optymalna do samoosłonowych drutów proszkowych Seryjna opcja beznarzędziowej zmiany polaryzacji i charakterystyk drutu proszkowego W 100 % przystosowana do użytkowania na budowie Doskonale sprawdza się na dużych placach budowy podczas najtrudniejszych zadań montażowych podłączona poprzez długie przewody sieciowe lub bezpośrednio do prądnicy. Dzięki dużej tolerancji na wahania napięcia zawsze gwarantuje perfekcyjne efekty spawania. Siła i moc Napęd 4-rolkowy o dużej średnicy rolek to pewność podawania drutu Czysty komfort Wymiana rolek bez konieczności użycia narzędzia, rolka przystosowana jest do dwóch różnych średnic drutu. Praktyka CentralneprzyłączeEuro Do łatwej wymiany spiral prowadzących drut i prowadnic teflonowych Łatwy serwis i konserwacja Szybka wymiana akcesoriów do spawania dzięki gniazdom przyłączeniowym uchwytu spawalniczego oraz przewodu masy Tel.: , Fax.:

44 Wieloprocesowe spawarki pulsacyjne MIG/MAG Phoenix modułowy Pełne przygotowanie dzięki Phoenix Phoenix modułowy Na placu budowy, podczas montażu, w warsztacie lub zakładzie produkcyjnym - odpowiednie urządzenie do każdego zadania. Możliwość rozbudowy w dowolnej chwili o moduł chłodzący i wózek transportowy - bez narzędzi i specjalistycznego personelu Główne cechy Przejrzyste i intuicyjnie zrozumiałe koncepcje obsługi Concept - kompakt: Wszystkie ustawienia dostępne bezpośrednio Concept - osobny podajnik drutu: Wszystkie najważniejsze parametry bezpośrednio dostępne na panelu podajnika Progress - osobny podajnik drutu: Wszystkie ustawienia dostępne bezpośrednio na panelu podajnika Phoenix multitalent Spawanie impulsowe i standardowe metodą MIG/MAG, forcearc, rootarc, drutem proszkowym oraz TIG (Liftarc), MMA i żłobienie szereg metod, jedno źródło prądu forcearc najwyższa wydajność przy przekonującej jakości Obniżenie kosztów produkcji do 50%: jest to małe arcydzieło innowacyjnej technologii MIG/MAG: silny i agresywny łuk elektryczny, głęboki przetop i spoiny spawalnicze pozbawione natrysków metalu o najwyższej jakości. rootarc pewność spawania krótkim łukiem we wszystkich pozycjach Modulowany łuk krótki pozwala na bezproblemowe mostkowanie szczelin oraz spawanie w pozycjach wymuszonych Puls do spawania stali wysokostopowej i aluminium Perfekcyjne wykonanie spoiny w trybie Puls-Job zapewnia optymalne wyniki przy łączeniu stali wysokostopowej i aluminium dzięki kontrolowanemu procesowi przetopu oraz specjalnie skierowanemu strumieniowi ciepła. Phoenix - bogaty wybór akcesoriów i opcji Łatwa obsługa: dzięki uchwytom Powercontrol wszystkie programy, tryby pracy, metody oraz funkcja Up/Down dostępne są za naciśnięciem przycisku. 44 Tel.: , Fax.: -244

45 Wieloprocesowe spawarki pulsacyjne MIG/MAG Phoenix modułowy Po prostu praktycznie Spawanie elektrodą otuloną i żłobienie z wykorzystaniem Phoenix Concept również bez stosowania podajnika drutu lub zdalnego sterowania. Zajarzanie MIG-Liftarc - precyzyjne bezodpryskowe zajarzanie Pewność i powtarzalność zajarzania w przypadku zastosowań ręcznych Superpuls - łatwe łączenie metod spawania Możliwość ręcznego lub automatycznego przełączania podczas spawania pomiędzy różnymi metodami Bardzo duże rezerwy wydajności umożliwiają zastosowanie długich zespolonych przewodów pośrednich: 70 mm² do 30 m / 95 mm² do 40 m Nowoczesna ergonomiczna obudowa Część przednia i tylna urządzenia wykonana z odpornego na uderzenia tworzywa z zaokrąglonymi narożami i krawędziami. Przejrzyste i przemyślane rozmieszczenie elementów obsługi Przemyślana: obudowa i chłodzenie Zoptymalizowany przepływ powietrza poprzez lamele oraz sterowanie wentylatorem minimalizują ilość zanieczyszczeń w urządzeniu. Wydajna pompa wirnikowa zapewnia optymalne chłodzenie uchwytu spawalniczego Przemyślane możliwości konfiguracji w zależności od potrzeb Możliwość łatwego połączenia z modułem chłodzącym lub wózkiem transportowym bez specjalistów lub ingerowania w spawarkę. Innowacyjna z możliwością rozbudowy w przyszłości Optymalna do samoosłonowych drutów proszkowych Seryjna opcja beznarzędziowej zmiany polaryzacji i charakterystyk drutu proszkowego Błyskawiczna wymiana modułu chłodzącego Unikatowy system zamykania gwarantuje łatwe zwalnianie i zamykanie blokady. Dzięki całkowitej integracji blokady w obudowie brak jest wystających elementów i tym samym niebezpieczeństwa zranienia. Czysty komfort Wymiana rolek bez konieczności użycia narzędzia, rolka przystosowana jest do dwóch różnych średnic drutu. Tel.: , Fax.:

46 Wieloprocesowe spawarki pulsacyjne MIG/MAG Phoenix mobilna Niedościgniona w technice łączenia Phoenix mobilna Koncepcja 3 w 1 to źródło prądu, wózek transportowy i urządzenie chłodzące w jednej obudowie - łatwość transportu i prostota obsługi. Zoptymalizowany przepływ powietrza gwarantuje wzrost wydajności chłodzenia, wydłużenie czasu pracy i zmniejszenie ilości zanieczyszczeń w urządzeniu. Łatwość obsługi zapewnia intuicyjne sterowanie. Pełna wydajność w ciężkich warunkach i praktyce Główne cechy Multi-Talent Pulsacyjne i standardowe spawanie MIG/MAG, forcearc oraz TIG i MMA - pięć technologii zasilanych z jednego źródła prądu. Przejrzyste i intuicyjnie zrozumiałe koncepcje obsługi Concept - Wszystkie najważniejsze parametry bezpośrednio dostępne na podajniku drutu Progress - Wszystkie ustawienia bezpośrednio dostępne na podajniku drutu Expert - do wyboru możliwość regulacji posuwu drutu z M3.00 lub M3.70 z rozszerzonymi możliwościami regulacji i ustawiania forcearc najwyższa wydajność przy przekonującej jakości Obniżenie kosztów produkcji do 50%: jest to małe arcydzieło innowacyjnej technologii MIG/MAG: silny i agresywny łuk elektryczny, głęboki przetop i spoiny spawalnicze pozbawione natrysków metalu o najwyższej jakości. rootarc pewność spawania krótkim łukiem we wszystkich pozycjach Modulowany łuk krótki pozwala na bezproblemowe mostkowanie szczelin oraz spawanie w pozycjach wymuszonych Puls do spawania stali wysokostopowej i aluminium Perfekcyjne wykonanie spoiny w trybie Puls-Job zapewnia optymalne wyniki przy łączeniu stali wysokostopowej i aluminium dzięki kontrolowanemu procesowi przetopu oraz specjalnie skierowanemu strumieniowi ciepła. Phoenix - bogaty wybór akcesoriów i opcji Łatwa obsługa: dzięki uchwytom Powercontrol wszystkie programy, tryby pracy, metody oraz funkcja Up/Down dostępne są za naciśnięciem przycisku. 46 Tel.: , Fax.: -244
