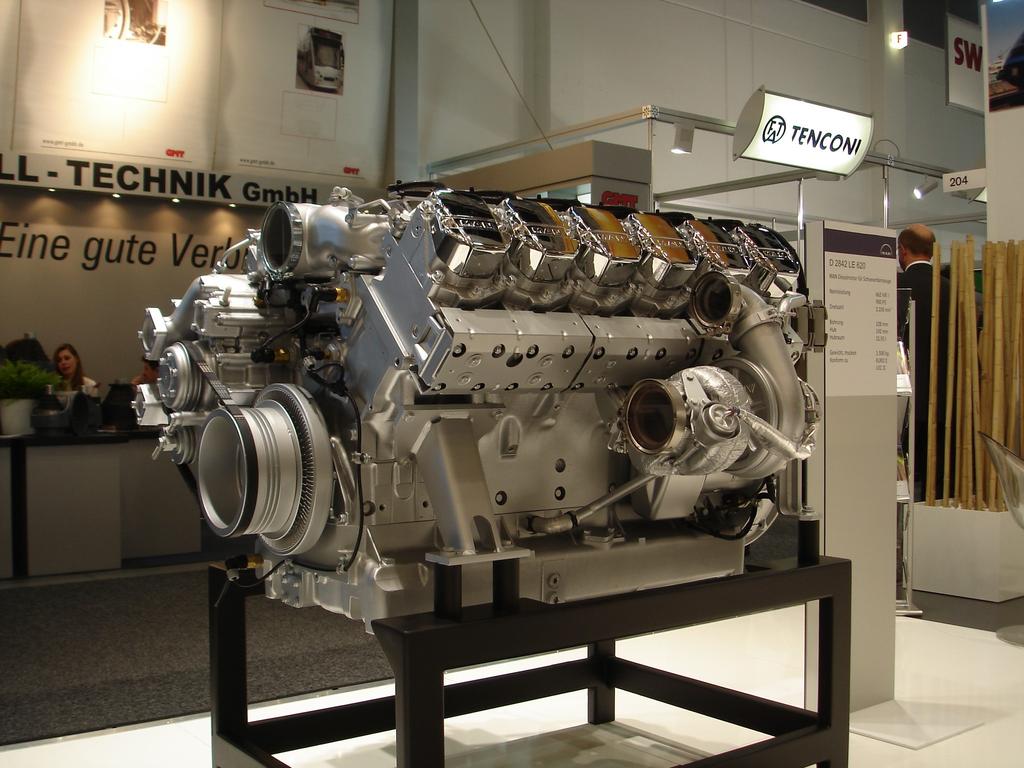

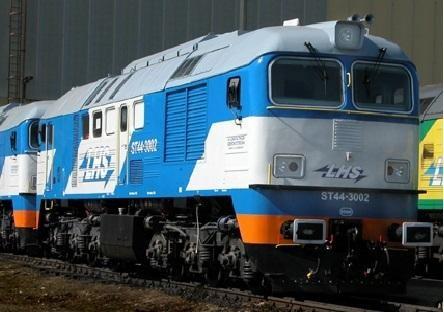

2 Zadanie 1. Na rysunku przedstawiono lokomotywę spalinową. lokomotywę elektryczną. spalinowy zespół trakcyjny. elektryczny zespół trakcyjny. Zadanie 2. Na rysunku przedstawiono silnik pneumatyczny. hydrauliczny. elektryczny. spalinowy. Zadanie 3. Który rodzaj nadwozia nie przenosi sił wzdłużnych w lokomotywie? Półsamonośne. Niesamonośne. Samonośne. Sztywne. Strona 2 z 16

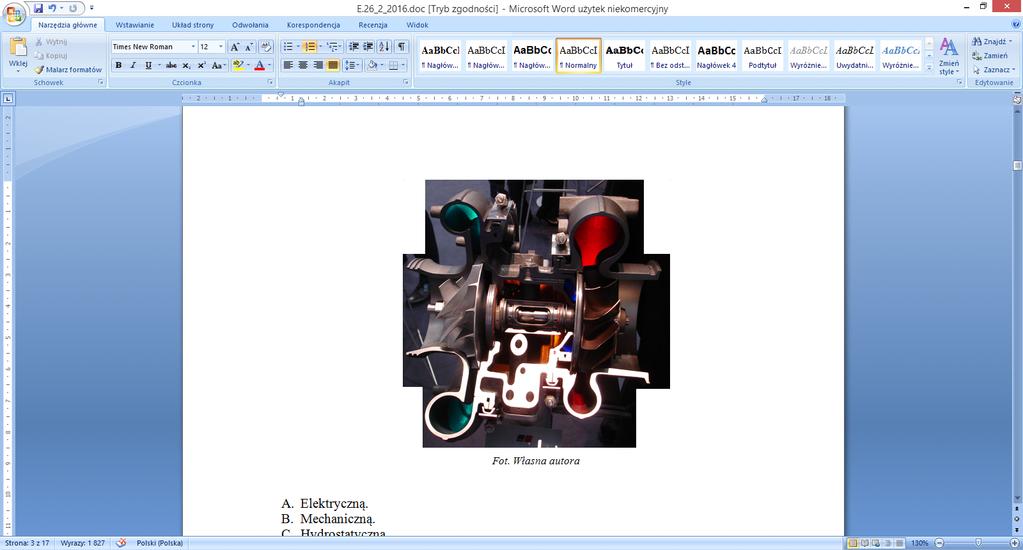

3 Zadanie 4. Który zespół jednostki napędowej lokomotywy spalinowej przedstawiono na rysunku? Pompę olejową. Turbosprężarkę. Wentylator. Rozrusznik. Zadanie 5. Hamowanie przy użyciu silników trakcyjnych jako hamowanie elektrodynamiczne oznaczane jest skrótem literowym EP ED ET ER Zadanie 6. Który rodzaj hamulca przedstawiono na rysunku? Elektrodynamiczny. Magnetyczny. Klockowy. Tarczowy. Strona 3 z 16

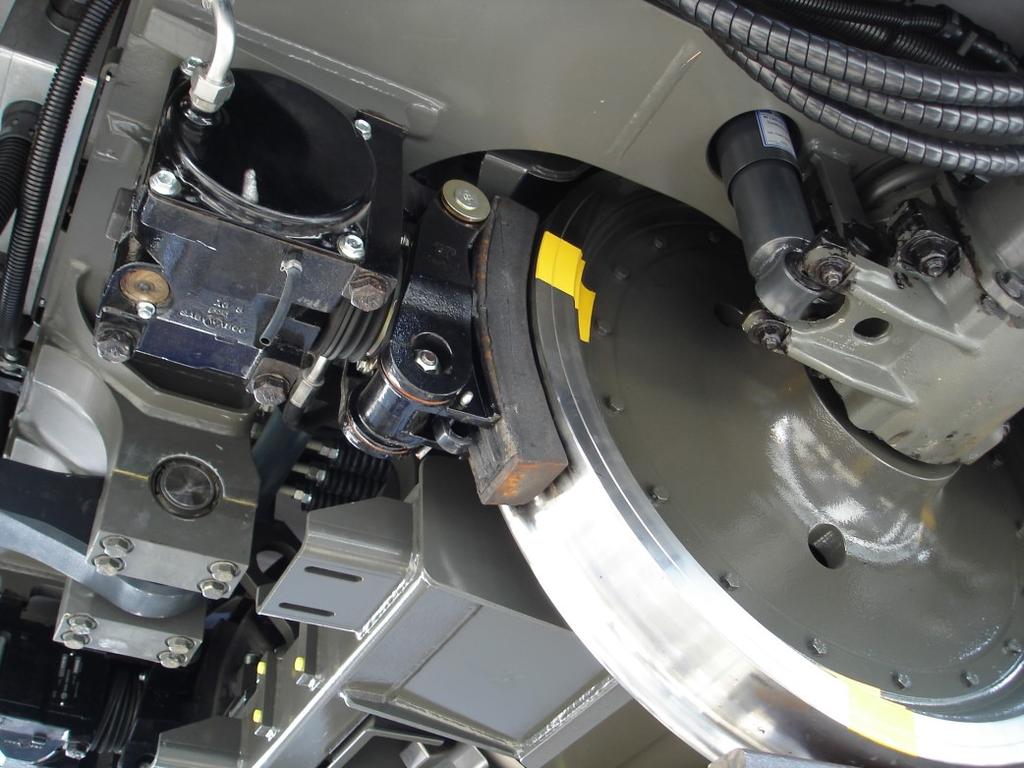

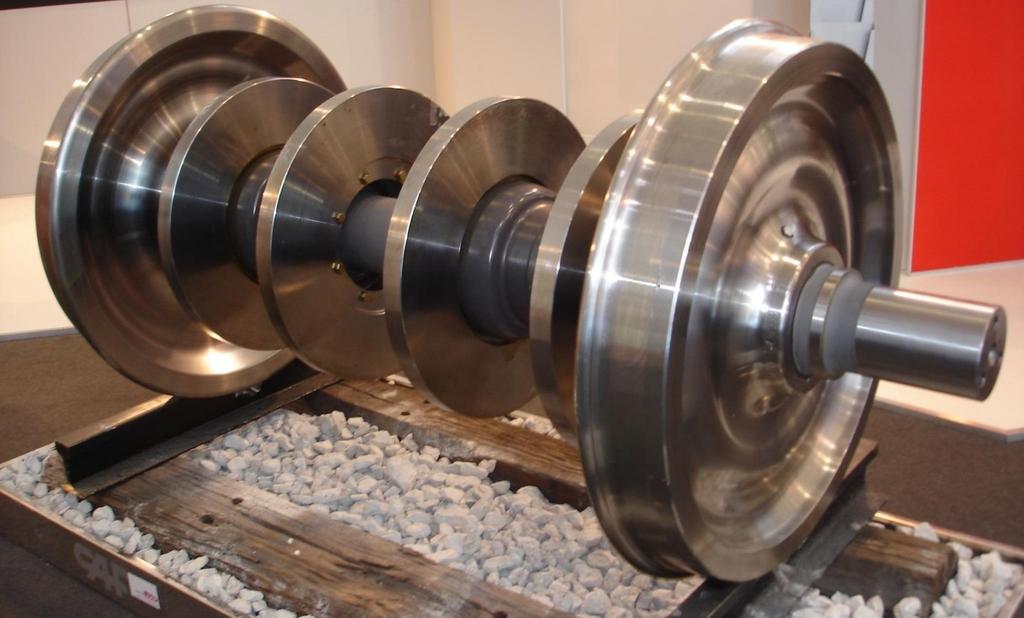

4 Zadanie 7. Przedstawione w tabeli parametry dotyczą silnika trakcyjnego. spalinowego. rozruchowego. hydrostatycznego. Lp. Nazwa parametru Wartość Jednostka 1 Nominalny przepływ oleju 150 l/min 2 Prędkość obrotowa 1000 obr/min 3 Chłonność 75 cm3/obr 4 Maks. ciśnienie robocze 35 MPa 5 Moment obrotowy 326 Nm Zadanie 8. Którego materiału spośród wymienionych należy użyć w konstrukcji spawanej do budowy poszycia wagonu pasażerskiego? Stal stopowa do ulepszania cieplnego i hartowania powierzchniowego. Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Stal stopowa konstrukcyjna do nawęglania. Żeliwo szare do ulepszania. Zadanie 9. Usprężynowanie II stopnia występuje na pudle wagonu. belce skrętowej. belce bujakowej. czopie skrętowym. Zadanie 10. Który rodzaj zestawu kołowego przedstawiono na rysunku? Toczny. Napędny. Wiązany. Przestawczy. Strona 4 z 16

5 Zadanie 11. Parametry w tabeli dotyczą głównej przetwornicy wirującej. statycznej. dynamicznej. oświetleniowej. Napięcie wejściowe Napięcie wyjściowe DC 24 V Moc DC 10 kva Napięcie wyjściowe AC 230 V Moc AC 8 kva Częstotliwość 50 Hz Zakres temperatury pracy Stopień ochrony Zadanie 12. Na rysunku przedstawiono V DC skrzynię pneumatyczną. skrzynię akumulatorów. przetwornicę oświetleniową. klimatyzator ogrzewania nawiewnego. Strona 5 z C IP54

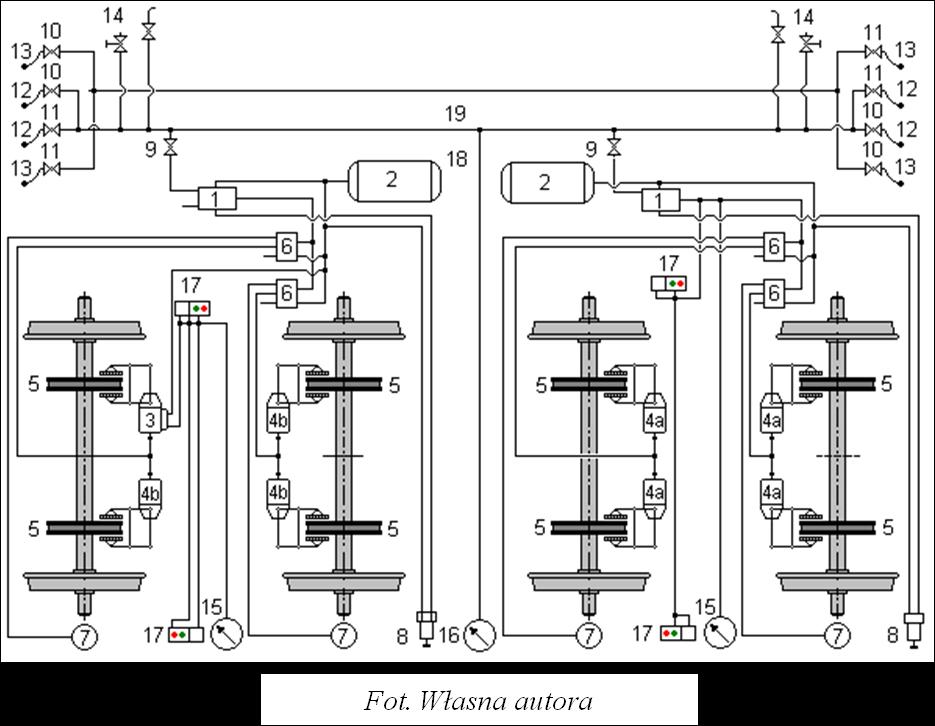

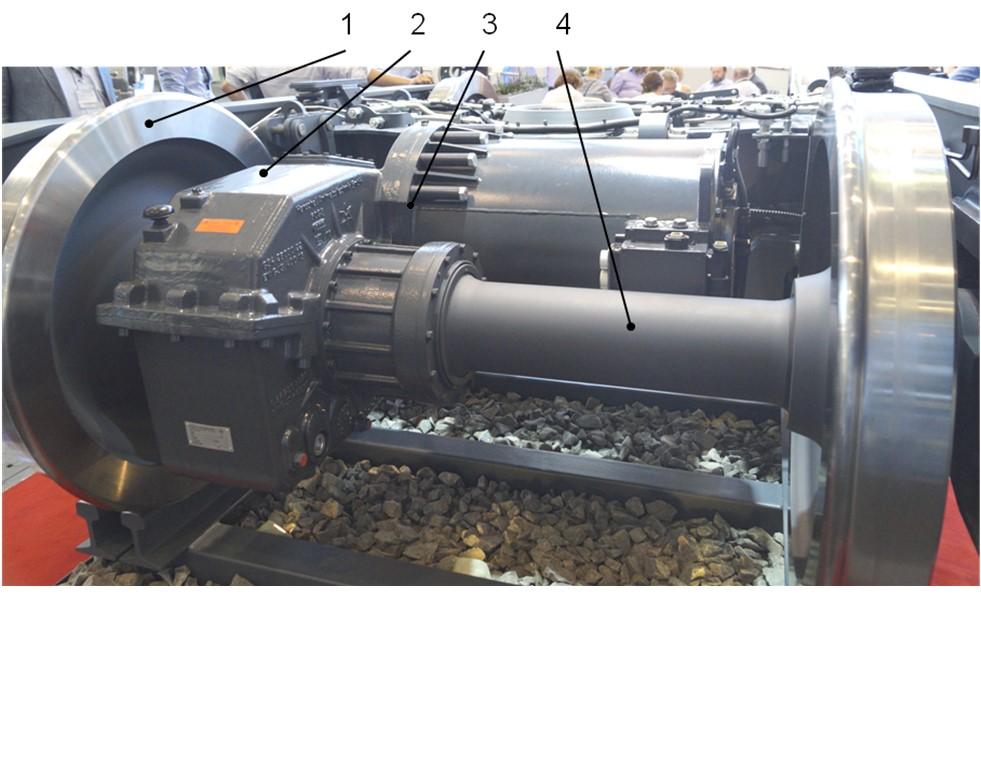

6 Zadanie 13. Silnik trakcyjny oznaczono cyfrą Zadanie 14. Które parametry odbieraka prądu lokomotywy decydują o jakości jego współpracy z siecią trakcyjną? Siły naciągu sprężyny podnoszącej i opuszczającej. Siła docisku i opory w łożyskach wałów głównych. Rezystancja łączników na przegubach ramion i wysokość podnoszenia. Czasy podnoszenia i opuszczania ślizgacza oraz siły nacisku statycznego. Strona 6 z 16

7 Zadanie 15. Na schemacie fragmentu instalacji pneumatycznej wagonu numerem 16 oznaczono manometr ciśnienia w cylindrze hamulcowym. manometr ciśnienia w przewodzie głównym. zawór odcinający. zawór upustowy. Zadanie 16. Rysunki przedstawiają pomiary wykonane metodą wibroakustyczną. tensometryczną. pirometryczną. termowizyjną. Strona 7 z 16

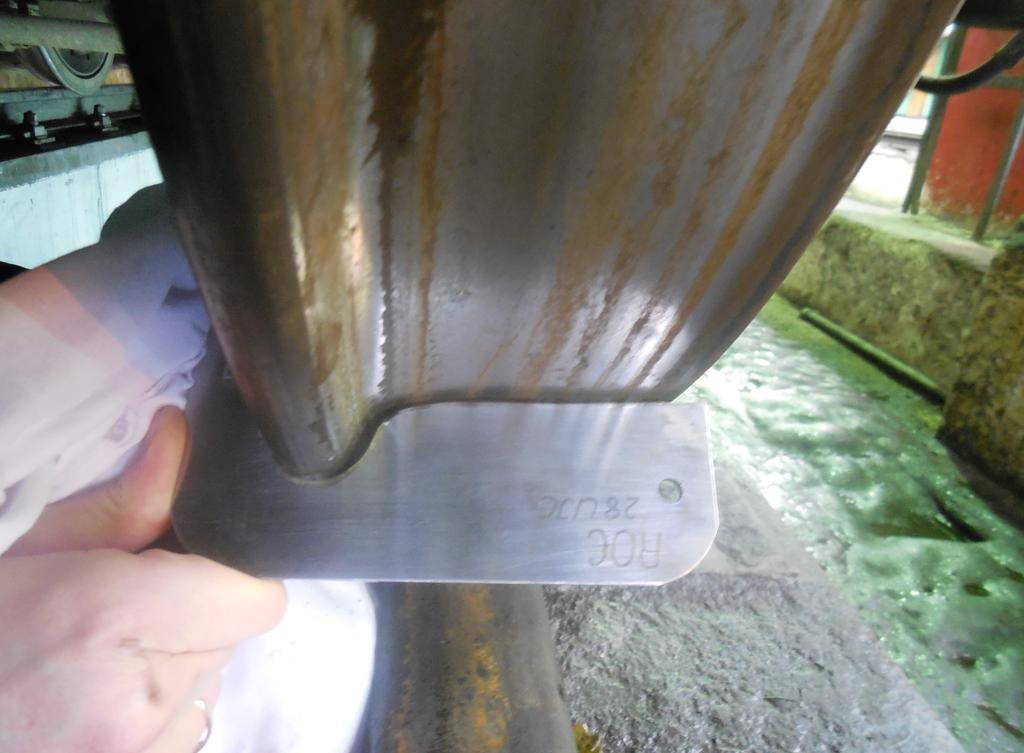

8 Zadanie 17. Do obręczy zestawu kołowego przyłożono liniał do profilu zestawów kołowych. profilomierz do zestawów kołowych. sprawdzian profilu zestawu kołowego. suwmiarkę do profilu zestawu kołowego. Zadanie 18. Podczas eksploatacji haka sprzęgu śrubowego dochodzi do owalizacji otworu na sworzeń sprzęgu. Wymiar graniczny maksymalnego zużycia haka w tym miejscu nie może przekroczyć 56 mm 59 mm 60 mm 61 mm Nazwa części Symbol Hak cięgłowy a a1 b c d1 f Wymiar konstrukcyjny [mm] , Strona 8 z 16 Wymiar dopuszczalny przy naprawie [mm] Wymiar graniczny [mm]

9 Zadanie 19. Przyrząd pomiarowy przedstawiony na rysunku to pirometr. luksomierz. inklinometr. decybelomierz. Zadanie 20. Określ rodzaj uszkodzenia i sposób naprawy przedstawionego na rysunku napędnego zestawu kołowego. Wykruszenie materiału obręczy, naprawa poprzez napawanie i toczenie kół. Nieciągłość materiału obręczy, naprawa poprzez wymianę obręczy zestawu kołowego. Wyłamanie fragmentu koła zębatego przekładni mechanicznej, naprawa poprzez wymianę koła. Przesunięcie obręczy względem koła bosego, naprawa poprzez wymianę koła lub zestawu kołowego. Strona 9 z 16

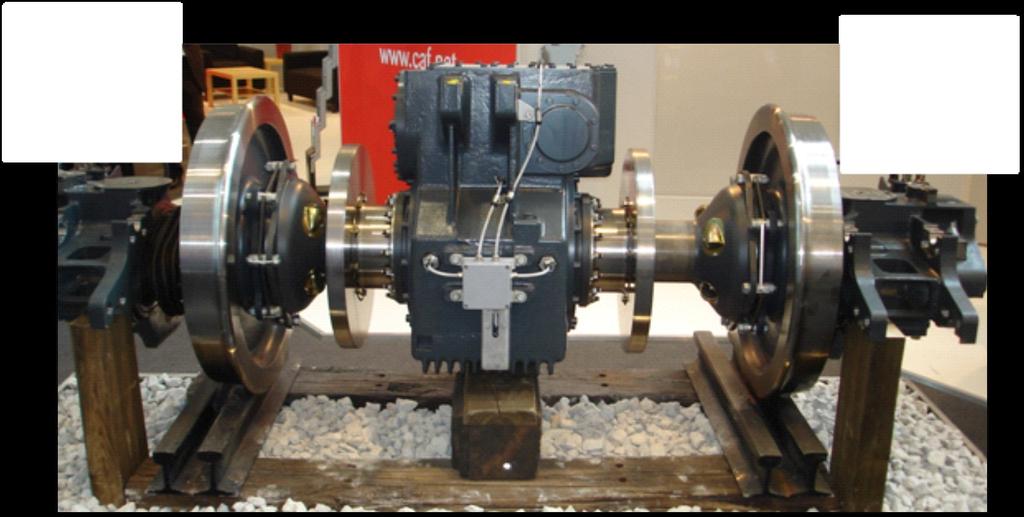

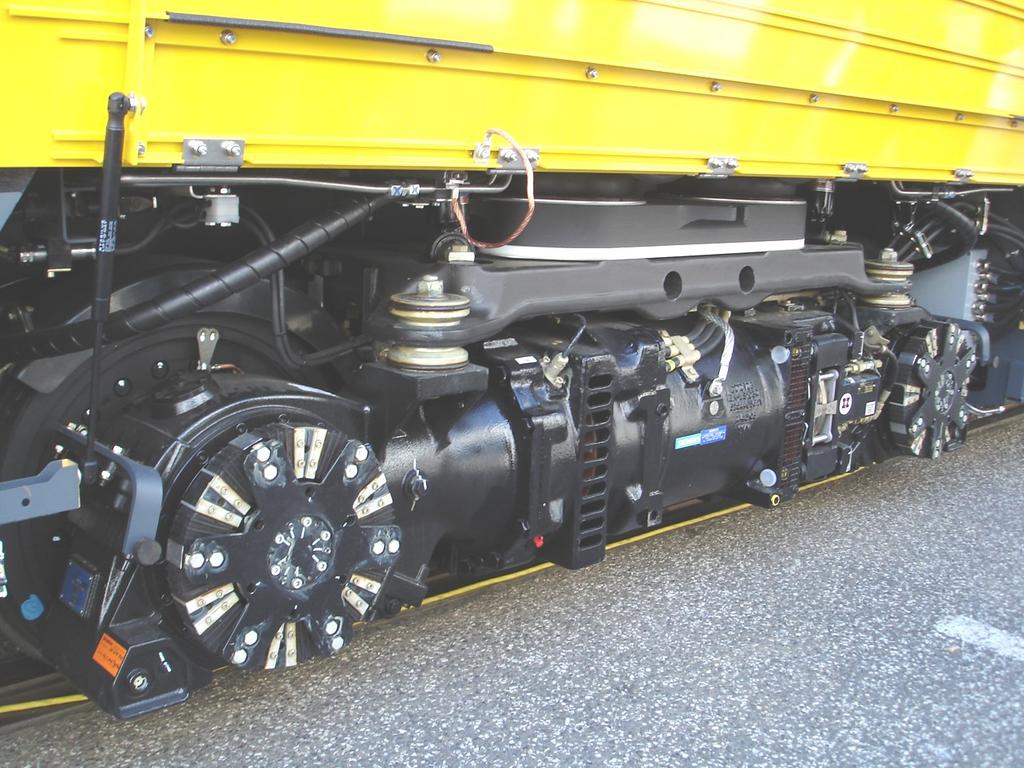

10 Zadanie 21. Przedstawiony na rysunku napęd z silnika trakcyjnego na napięcie 600 V z przekładnią stożkową i sprzęgłem metalowo-gumowym jest montowany w tramwaju. lokomotywie. autobusie szynowym. elektrycznym zespole trakcyjnym. Zadanie 22. Na rysunku przedstawiono zestaw kołowy toczny. napędny. elastyczny. przestawczy. Zadanie 23. Przetwornica rotacyjna służy do przetworzenia energii elektrycznej o danym rodzaju, na inną energię bez użycia elementów wirujących. elektrycznej o określonym napięciu i natężeniu oraz częstotliwości na inną energię z użyciem elementów wirujących. mechanicznej pochodzącej z obracających się zestawów kołowych na energię ciśnienia oleju do napędu urządzeń pomocniczych. z sieci trakcyjnej o określonej częstotliwości i liczbie faz na energię mechaniczną niezbędną do wspomagania układu hamulcowego wagonu. Strona 10 z 16

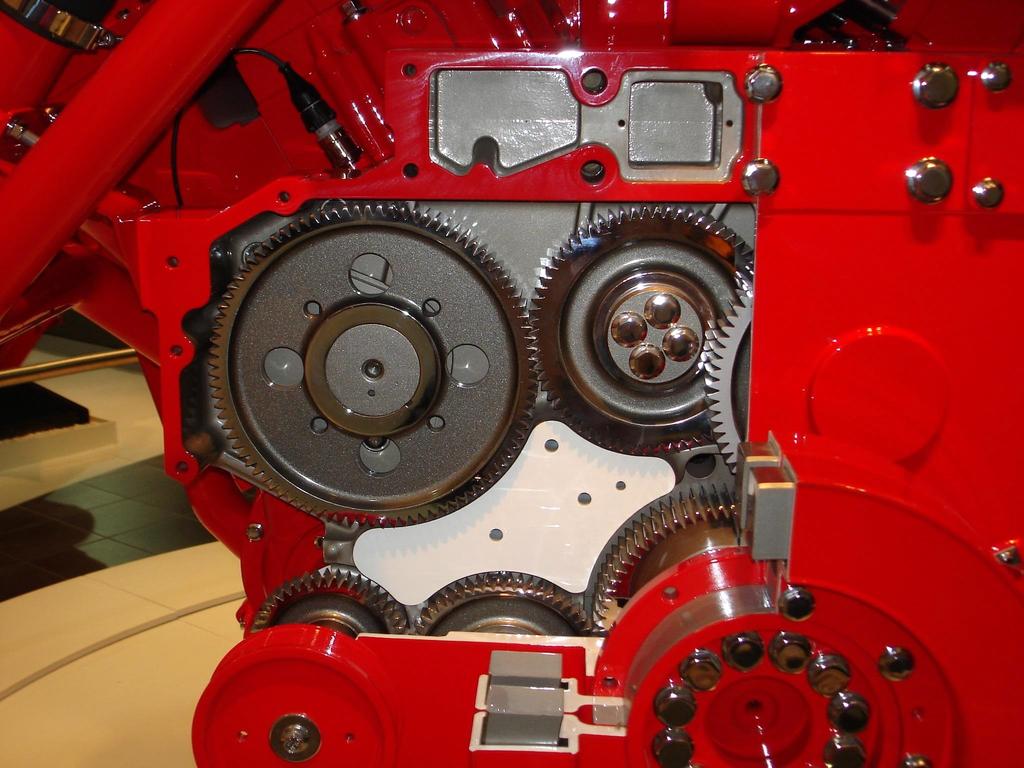

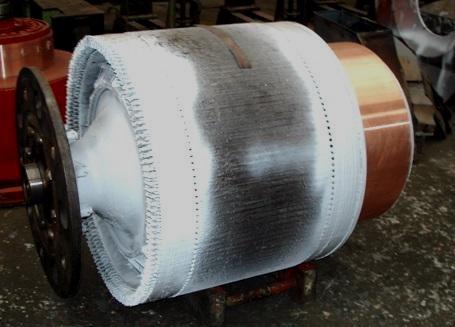

11 Zadanie 24. Na rysunku przedstawiono przekładnię zębatą. pasową. stożkową. ślimakową. Zadanie 25. Na rysunku przedstawiono schemat kinematyczny przekładni zębatej. pasowej. ślimakowej łańcuchowej. Zadanie 26. Na rysunku przedstawiono stojan silnika synchronicznego. wirnik silnika synchronicznego. stojan silnika asynchronicznego. wirnik silnika asynchronicznego. Strona 11 z 16

12 Zadanie 27. Na rysunku przedstawiono schemat układu osi lokomotywy typu Ao Ao Bo Bo Co Co Do Do Zadanie 28. Stal o dużej twardości i odporności na ścieranie stosowana jest do budowy łożysk tocznych. tarcz hamulcowych. osi zestawów kołowych. obudów przekładni zębatych. Zadanie 29. Na rysunku przedstawiono schemat fragmentu instalacji elektrycznej. Jaką wartością napięcia zasilane są obwody pomocnicze WN? 750 V 1500 V 2000 V 3000 V Strona 12 z 16

13 Zadanie 30. Zamieszczone w tabeli parametry dotyczą akumulatora. silnika trakcyjnego. prądnicy pomocniczej. przetwornicy statycznej. Napięcie znamionowe Moc godzinowa Prąd godzinowy Prędkość obrotowa przy mocy godzinowej Sprawność Moc ciągła Prąd mocy ciągłej Masa bez przekładni zębatej i osłony przekładni Zadanie 31. Przedstawione na rysunkach urządzenie służy do lokalizacji uszkodzeń hamulca pneumatycznego. sprężarki głównej i pomocniczej. urządzenia sterowania jazdą ukrotnioną. zaworów automatycznych zbiorników pomocniczych. Zadanie 32. Na rysunku przedstawiono schemat napędu silnika zasilanego z sieci trakcyjnej napięciem przemiennym trójfazowym. sieci trakcyjnej napięciem przemiennym jednofazowym. generatora synchronicznego napięciem przemiennym trójfazowym. generatora synchronicznego napięciem przemiennym jednofazowym. Strona 13 z /2 V 520 kw 370 A 956 obr./min 93,6% 500 kw 355 A 4210 kg

14 Zadanie 33. Linią przerywaną na schemacie zaznaczono Zadanie 34. prostownik sterowany. prądnicę główną. silnik trakcyjny. falownik. Na fragmencie schematu układu napędowego elektrycznego zespołu trakcyjnego, symbolami literowymi SU i PR oznaczono stycznik liniowy i pantograf pierwszy. wyłącznik główny i przekaźnik różnicowy. stycznik uziemienia i przekaźnik różnicowy. odłącznik pantografu pierwszego i stycznik uziemienia. Strona 14 z 16

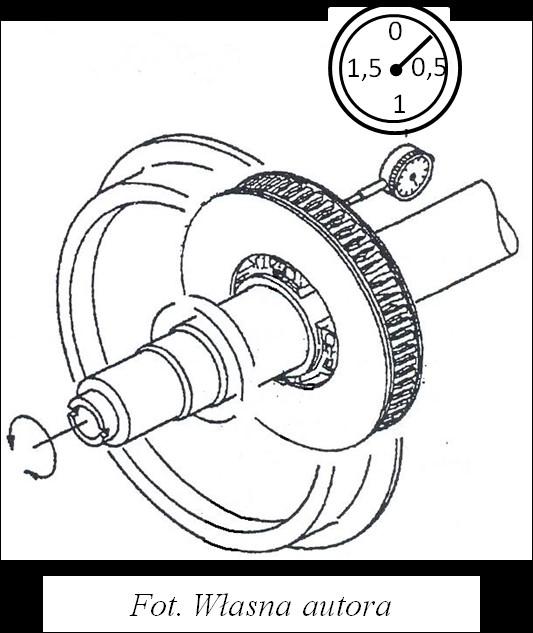

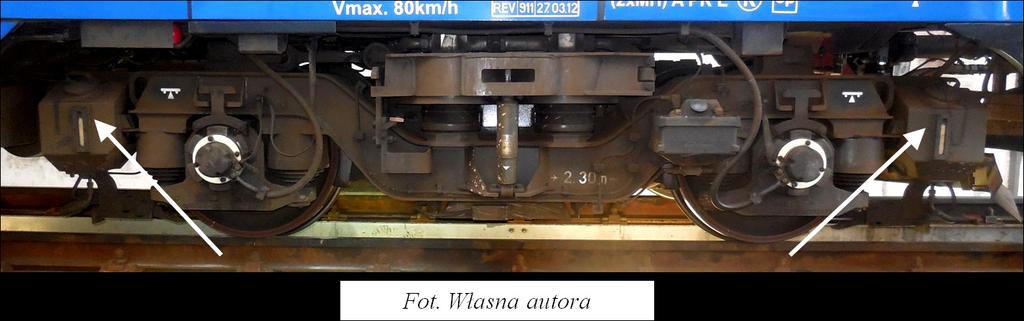

15 Zadanie 35. Przedstawiony na rysunku schemat obrazuje badanie bicia promieniowego wirnika silnika trakcyjnego. wyważenia wirnika silnika trakcyjnego. bicia poprzecznego tarczy hamulcowej. profilu tarczy hamulcowej. Zadanie 36. zestaw 1-37MN003P qr OgL+OgP Ow Og L 30,2 28,1 28,8 28,3 P 29,4 28,1 28,9 28,3 L 32, ,2 31,1 P 32, ,1 31,1 6,5 11 L 11,8 10,6 10,9 10, P 11,3 10,8 10,9 10,4 65, ,3 62,2 D D-D` na osi 1 D-D` w wózku 2 D-D` na ezt 5 L P ,4 824,6 824, , ,8 Który z zamieszczonych w tabeli parametrów zestawu kołowego został przekroczony? Ow Og qr Az Zadanie 37. W miejscach zaznaczonych strzałkami na rysunku, należy sprawdzić poziom wody w zbiorniku wyrównawczym. oleju do smarowania obrzeża. elektrolitu w akumulatorach. piasku w piasecznicach. Strona 15 z 16 Az ,9 1360,0 1360,2 1360,5

16 Zadanie 38. Transport płynów należy przeprowadzić, używając wagonu Zadanie 39. krytego. cysterny. platformy. samowyładowczego. Pomiary geometryczne zestawów kołowych zapisuje się w Zadanie 40. karcie usterek. karcie pomiarowej. protokole z oględzin. protokole zdawczo-odbiorczym. Zgodnie z instrukcją o postępowaniu w sprawach wypadków i incydentów kolejowych (Ir-8) komisja kolejowa na miejscu zdarzenia w zależności od skutków i okoliczności ustala liczbę poszkodowanych oraz dokonuje wstępnej oceny strat. wykonuje czynności związane z usuwaniem pojazdów z torowiska. sprawdza kwalifikacje pracowników, którzy byli świadkami wypadku kolejowego. występuje o zbadanie stanu trzeźwości lub na obecność środków odurzających osób, które były świadkami wypadku lub incydentu, przez Policję, Straż Ochrony Kolei lub uprawnione służby. Strona 16 z 16
