INSTALACJA WENTYLACJI I KLIMATYZACJI

Transkrypt

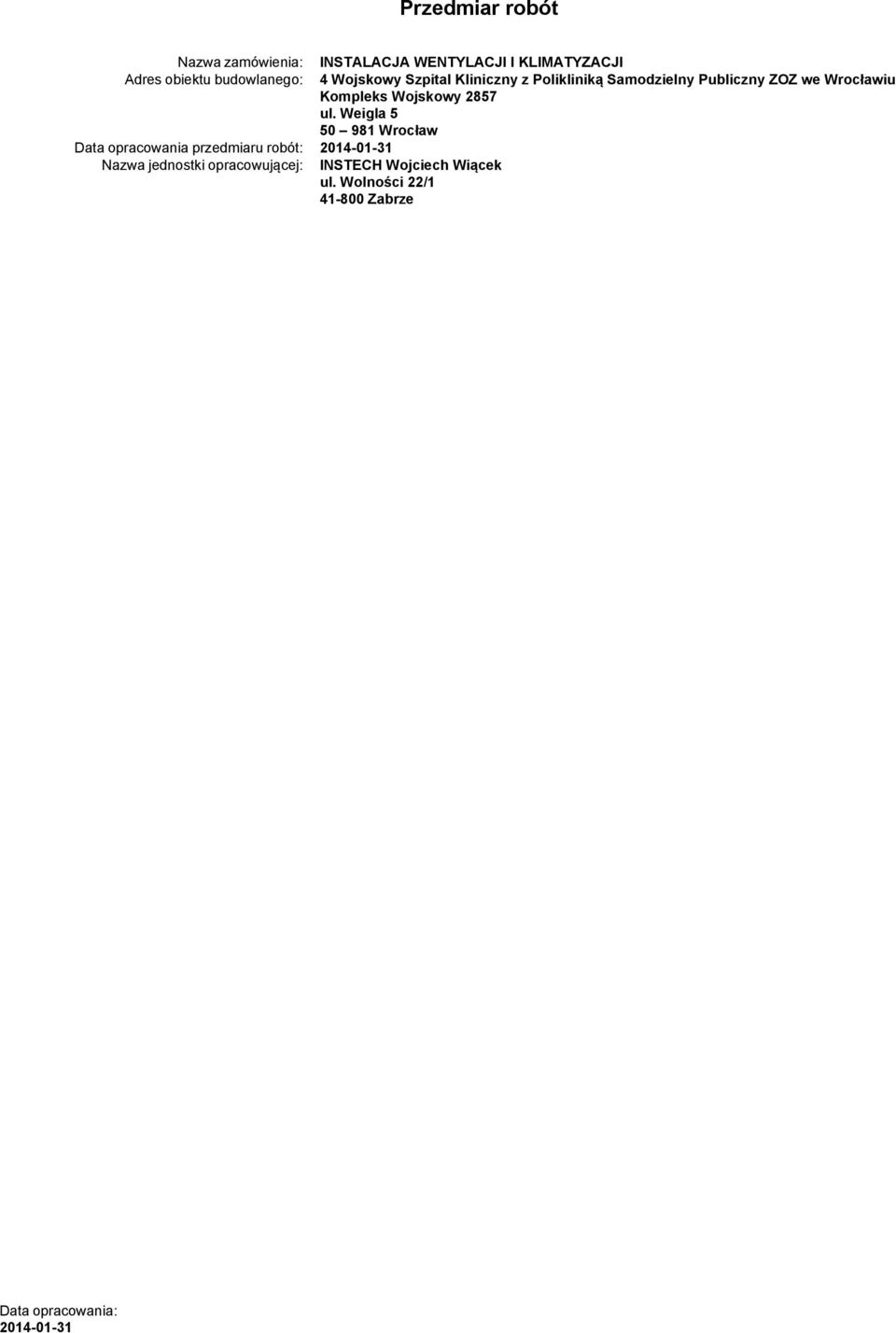

1 Przedmiar robót Nazwa zamówienia: INSTALACJA WENTYLACJI I KLIMATYZACJI Adres obiektu budowlanego: 4 Wojskowy Szpital Kliniczny z Polikliniką Samodzielny Publiczny ZOZ we Wrocławiu Kompleks Wojskowy 2857 ul. Weigla Wrocław Data opracowania przedmiaru robót: Nazwa jednostki opracowującej: INSTECH Wojciech Wiącek ul. Wolności 22/ Zabrze Data opracowania:

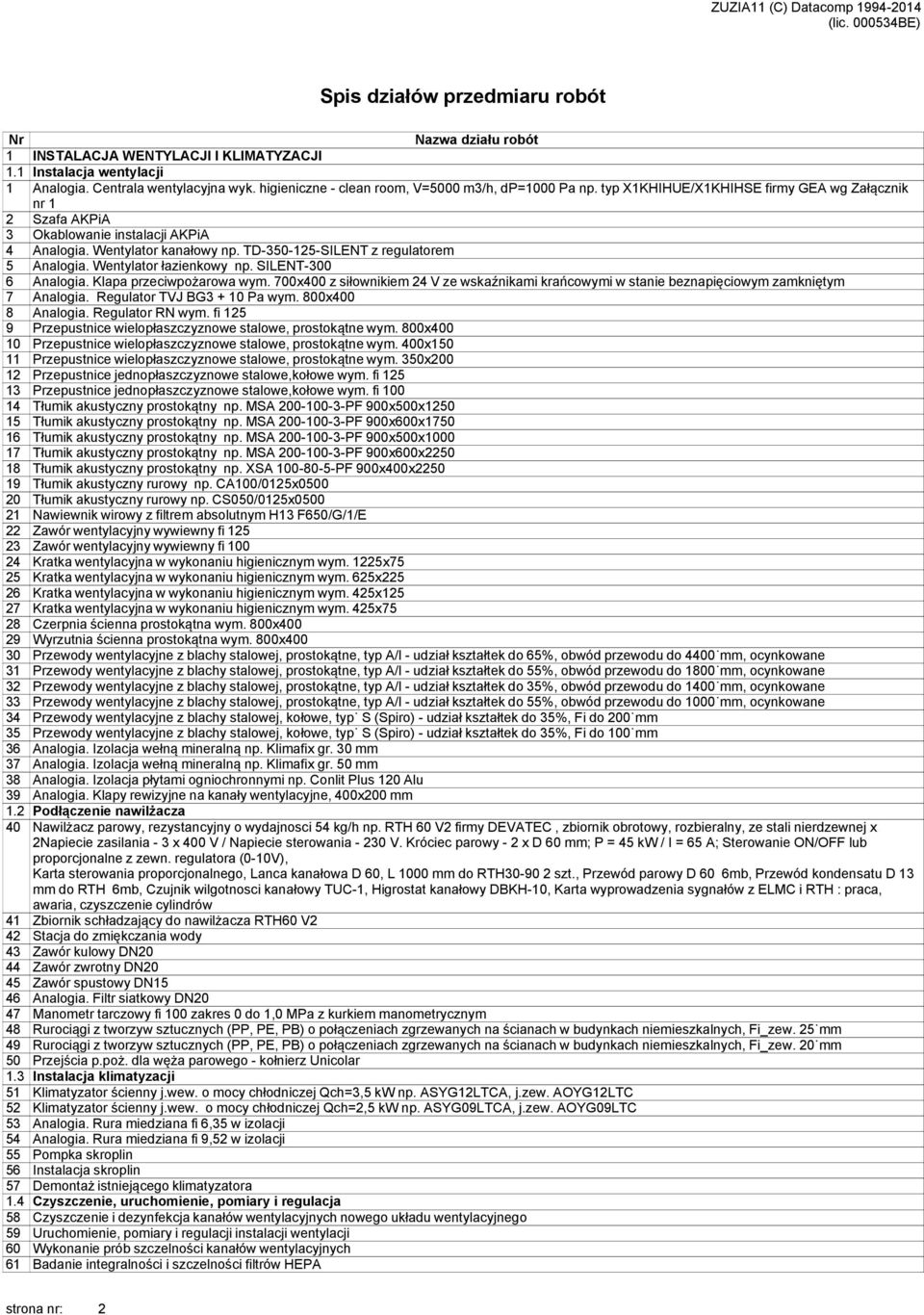

2 Spis działów przedmiaru robót Nr Nazwa działu robót 1 INSTALACJA WENTYLACJI I KLIMATYZACJI 1.1 Instalacja wentylacji 1 Analogia. Centrala wentylacyjna wyk. higieniczne - clean room, V=5000 m3/h, dp=1000 Pa np. typ X1KHIHUE/X1KHIHSE firmy GEA wg Załącznik nr 1 2 Szafa AKPiA 3 Okablowanie instalacji AKPiA 4 Analogia. Wentylator kanałowy np. TD SILENT z regulatorem 5 Analogia. Wentylator łazienkowy np. SILENT Analogia. Klapa przeciwpożarowa wym. 700x400 z siłownikiem 24 V ze wskaźnikami krańcowymi w stanie beznapięciowym zamkniętym 7 Analogia. Regulator TVJ BG Pa wym. 800x400 8 Analogia. Regulator RN wym. fi Przepustnice wielopłaszczyznowe stalowe, prostokątne wym. 800x Przepustnice wielopłaszczyznowe stalowe, prostokątne wym. 400x Przepustnice wielopłaszczyznowe stalowe, prostokątne wym. 350x Przepustnice jednopłaszczyznowe stalowe,kołowe wym. fi Przepustnice jednopłaszczyznowe stalowe,kołowe wym. fi Tłumik akustyczny prostokątny np. MSA PF 900x500x Tłumik akustyczny prostokątny np. MSA PF 900x600x Tłumik akustyczny prostokątny np. MSA PF 900x500x Tłumik akustyczny prostokątny np. MSA PF 900x600x Tłumik akustyczny prostokątny np. XSA PF 900x400x Tłumik akustyczny rurowy np. CA100/0125x Tłumik akustyczny rurowy np. CS050/0125x Nawiewnik wirowy z filtrem absolutnym H13 F650/G/1/E 22 Zawór wentylacyjny wywiewny fi Zawór wentylacyjny wywiewny fi Kratka wentylacyjna w wykonaniu higienicznym wym. 1225x75 25 Kratka wentylacyjna w wykonaniu higienicznym wym. 625x Kratka wentylacyjna w wykonaniu higienicznym wym. 425x Kratka wentylacyjna w wykonaniu higienicznym wym. 425x75 28 Czerpnia ścienna prostokątna wym. 800x Wyrzutnia ścienna prostokątna wym. 800x Przewody wentylacyjne z blachy stalowej, prostokątne, typ A/I - udział kształtek do 65%, obwód przewodu do 4400 mm, ocynkowane 31 Przewody wentylacyjne z blachy stalowej, prostokątne, typ A/I - udział kształtek do 55%, obwód przewodu do 1800 mm, ocynkowane 32 Przewody wentylacyjne z blachy stalowej, prostokątne, typ A/I - udział kształtek do 35%, obwód przewodu do 1400 mm, ocynkowane 33 Przewody wentylacyjne z blachy stalowej, prostokątne, typ A/I - udział kształtek do 55%, obwód przewodu do 1000 mm, ocynkowane 34 Przewody wentylacyjne z blachy stalowej, kołowe, typ S (Spiro) - udział kształtek do 35%, Fi do 200 mm 35 Przewody wentylacyjne z blachy stalowej, kołowe, typ S (Spiro) - udział kształtek do 35%, Fi do 100 mm 36 Analogia. Izolacja wełną mineralną np. Klimafix gr. 30 mm 37 Analogia. Izolacja wełną mineralną np. Klimafix gr. 50 mm 38 Analogia. Izolacja płytami ogniochronnymi np. Conlit Plus 120 Alu 39 Analogia. Klapy rewizyjne na kanały wentylacyjne, 400x200 mm 1.2 Podłączenie nawilżacza 40 Nawilżacz parowy, rezystancyjny o wydajnosci 54 kg/h np. RTH 60 V2 firmy DEVATEC, zbiornik obrotowy, rozbieralny, ze stali nierdzewnej x 2Napiecie zasilania - 3 x 400 V / Napiecie sterowania V. Króciec parowy - 2 x D 60 mm; P = 45 kw / I = 65 A; Sterowanie ON/OFF lub proporcjonalne z zewn. regulatora (0-10V), Karta sterowania proporcjonalnego, Lanca kanałowa D 60, L 1000 mm do RTH szt., Przewód parowy D 60 6mb, Przewód kondensatu D 13 mm do RTH 6mb, Czujnik wilgotnosci kanałowy TUC-1, Higrostat kanałowy DBKH-10, Karta wyprowadzenia sygnałów z ELMC i RTH : praca, awaria, czyszczenie cylindrów 41 Zbiornik schładzający do nawilżacza RTH60 V2 42 Stacja do zmiękczania wody 43 Zawór kulowy DN20 44 Zawór zwrotny DN20 45 Zawór spustowy DN15 46 Analogia. Filtr siatkowy DN20 47 Manometr tarczowy fi 100 zakres 0 do 1,0 MPa z kurkiem manometrycznym 48 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 25 mm 49 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm 50 Przejścia p.poż. dla węża parowego - kołnierz Unicolar 1.3 Instalacja klimatyzacji 51 Klimatyzator ścienny j.wew. o mocy chłodniczej Qch=3,5 kw np. ASYG12LTCA, j.zew. AOYG12LTC 52 Klimatyzator ścienny j.wew. o mocy chłodniczej Qch=2,5 kw np. ASYG09LTCA, j.zew. AOYG09LTC 53 Analogia. Rura miedziana fi 6,35 w izolacji 54 Analogia. Rura miedziana fi 9,52 w izolacji 55 Pompka skroplin 56 Instalacja skroplin 57 Demontaż istniejącego klimatyzatora 1.4 Czyszczenie, uruchomienie, pomiary i regulacja 58 Czyszczenie i dezynfekcja kanałów wentylacyjnych nowego układu wentylacyjnego 59 Uruchomienie, pomiary i regulacji instalacji wentylacji 60 Wykonanie prób szczelności kanałów wentylacyjnych 61 Badanie integralności i szczelności filtrów HEPA strona nr: 2

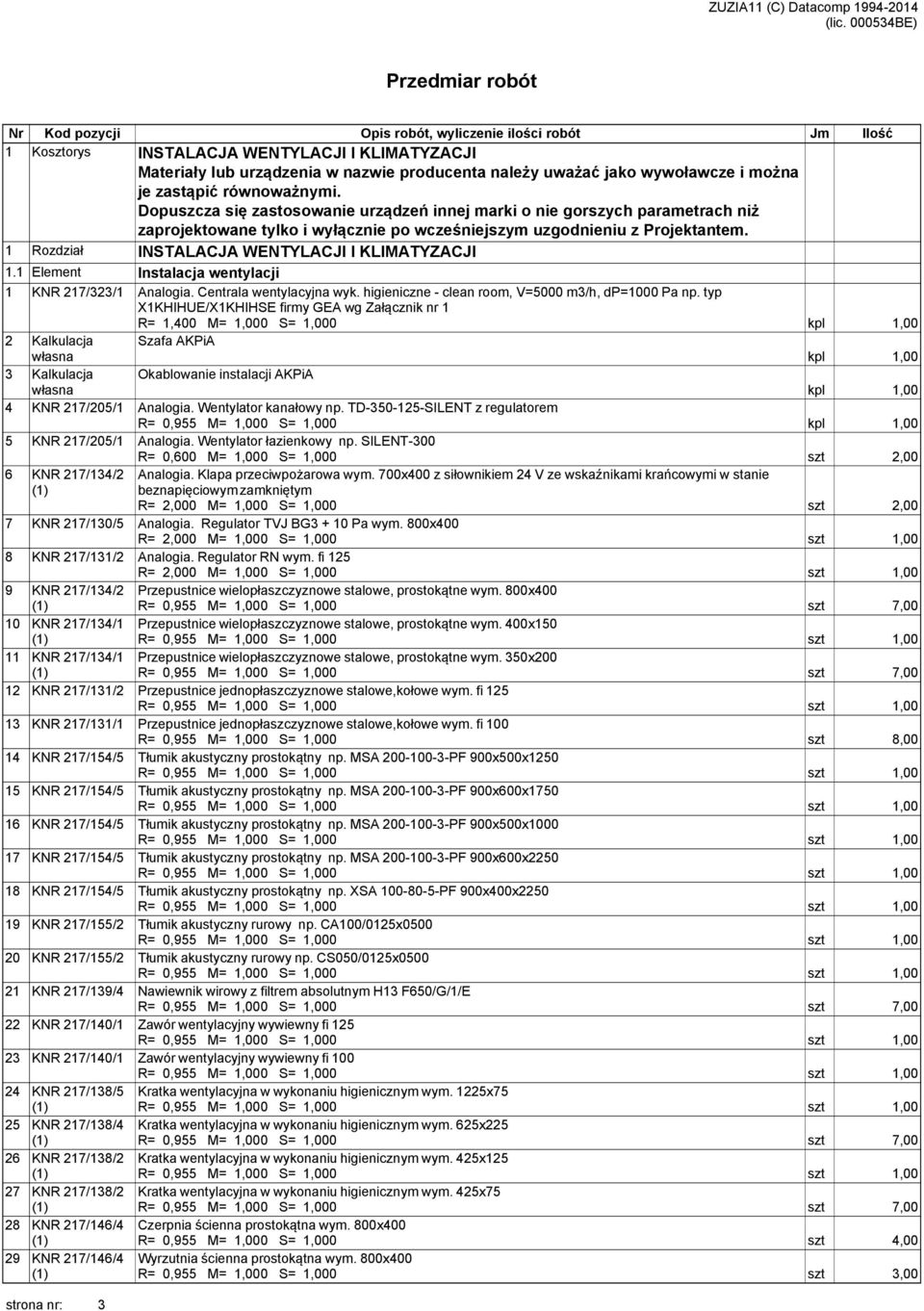

3 <-NR-> <-PODST-> <-OPIS-> <-ILOSC-> ZUZIA11 (C) Datacomp Przedmiar robót Nr Kod pozycji Opis robót, wyliczenie ilości robót <-JEDN-> Jm Ilość 1 Kosztorys INSTALACJA WENTYLACJI I KLIMATYZACJI Materiały lub urządzenia w nazwie producenta należy uważać jako wywoławcze i można je zastąpić równoważnymi. Dopuszcza się zastosowanie urządzeń innej marki o nie gorszych parametrach niż zaprojektowane tylko i wyłącznie po wcześniejszym uzgodnieniu z Projektantem. 1 Rozdział INSTALACJA WENTYLACJI I KLIMATYZACJI 1.1 Element Instalacja wentylacji 1 KNR 217/323/1 Analogia. Centrala wentylacyjna wyk. higieniczne - clean room, V=5000 m3/h, dp=1000 Pa np. typ X1KHIHUE/X1KHIHSE firmy GEA wg Załącznik nr 1 R= 1,400 M= 1,000 S= 1,000 2 Kalkulacja Szafa AKPiA 3 Kalkulacja Okablowanie instalacji AKPiA 4 KNR 217/205/1 Analogia. Wentylator kanałowy np. TD SILENT z regulatorem R= 0,955 M= 1,000 S= 1,000 5 KNR 217/205/1 Analogia. Wentylator łazienkowy np. SILENT-300 R= 0,600 M= 1,000 S= 1,000 szt 2,00 6 KNR 217/134/2 strona nr: 3 Analogia. Klapa przeciwpożarowa wym. 700x400 z siłownikiem 24 V ze wskaźnikami krańcowymi w stanie beznapięciowym zamkniętym R= 2,000 M= 1,000 S= 1,000 szt 2,00 7 KNR 217/130/5 Analogia. Regulator TVJ BG Pa wym. 800x400 R= 2,000 M= 1,000 S= 1,000 8 KNR 217/131/2 Analogia. Regulator RN wym. fi 125 R= 2,000 M= 1,000 S= 1,000 9 KNR 217/134/2 Przepustnice wielopłaszczyznowe stalowe, prostokątne wym. 800x KNR 217/134/1 Przepustnice wielopłaszczyznowe stalowe, prostokątne wym. 400x KNR 217/134/1 Przepustnice wielopłaszczyznowe stalowe, prostokątne wym. 350x KNR 217/131/2 Przepustnice jednopłaszczyznowe stalowe,kołowe wym. fi KNR 217/131/1 Przepustnice jednopłaszczyznowe stalowe,kołowe wym. fi 100 R= 0,955 M= 1,000 S= 1,000 szt 8,00 14 KNR 217/154/5 Tłumik akustyczny prostokątny np. MSA PF 900x500x KNR 217/154/5 Tłumik akustyczny prostokątny np. MSA PF 900x600x KNR 217/154/5 Tłumik akustyczny prostokątny np. MSA PF 900x500x KNR 217/154/5 Tłumik akustyczny prostokątny np. MSA PF 900x600x KNR 217/154/5 Tłumik akustyczny prostokątny np. XSA PF 900x400x KNR 217/155/2 Tłumik akustyczny rurowy np. CA100/0125x KNR 217/155/2 Tłumik akustyczny rurowy np. CS050/0125x KNR 217/139/4 Nawiewnik wirowy z filtrem absolutnym H13 F650/G/1/E 22 KNR 217/140/1 Zawór wentylacyjny wywiewny fi KNR 217/140/1 Zawór wentylacyjny wywiewny fi KNR 217/138/5 Kratka wentylacyjna w wykonaniu higienicznym wym. 1225x75 25 KNR 217/138/4 Kratka wentylacyjna w wykonaniu higienicznym wym. 625x KNR 217/138/2 Kratka wentylacyjna w wykonaniu higienicznym wym. 425x KNR 217/138/2 Kratka wentylacyjna w wykonaniu higienicznym wym. 425x75 28 KNR 217/146/4 Czerpnia ścienna prostokątna wym. 800x400 R= 0,955 M= 1,000 S= 1,000 szt 4,00 29 KNR 217/146/4 Wyrzutnia ścienna prostokątna wym. 800x400 R= 0,955 M= 1,000 S= 1,000 szt 3,00

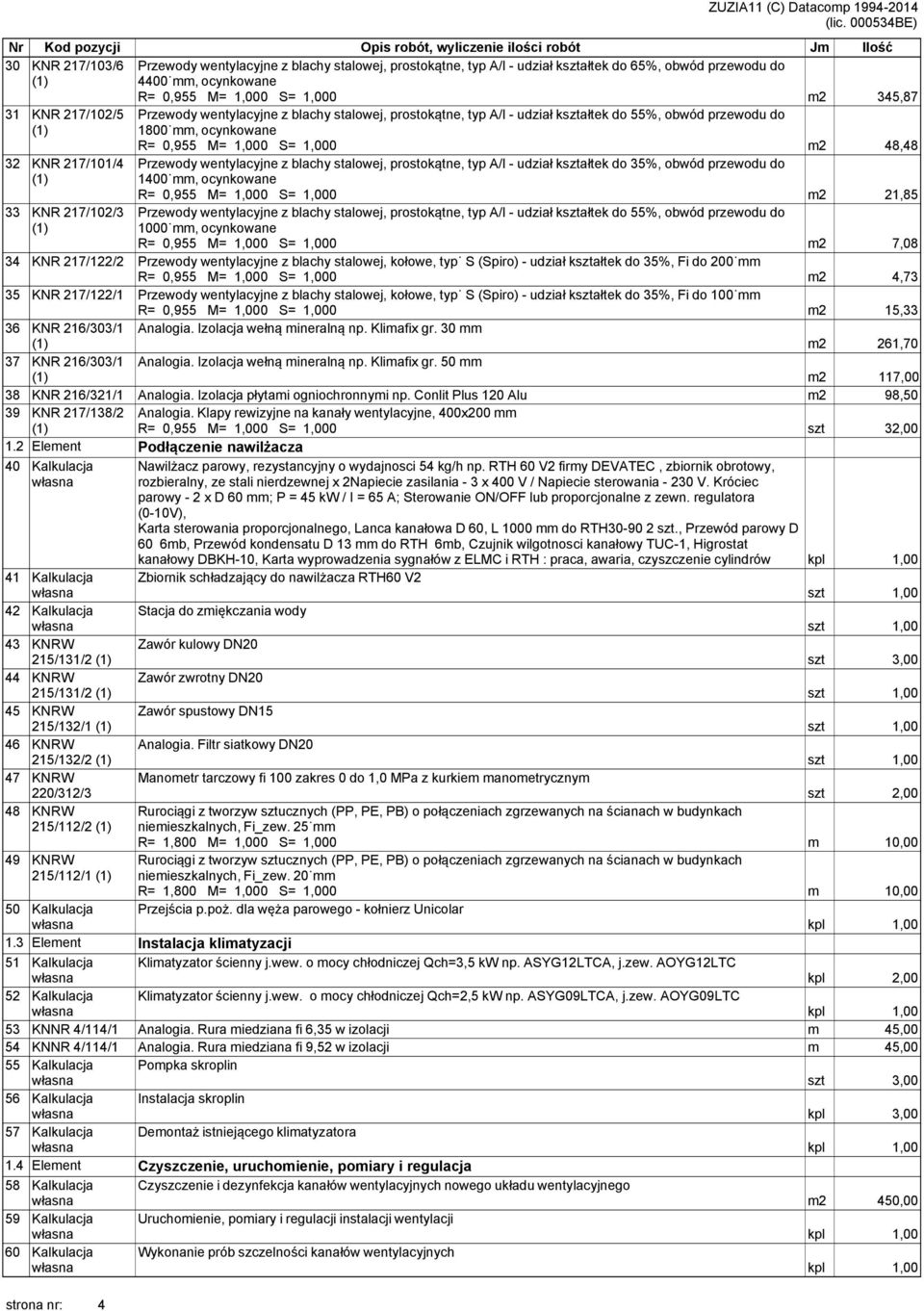

4 <-NR-> <-PODST-> <-OPIS-> <-ILOSC-> strona nr: 4 ZUZIA11 (C) Datacomp Nr Kod pozycji Opis robót, wyliczenie ilości robót <-JEDN-> Jm Ilość 30 KNR 217/103/6 Przewody wentylacyjne z blachy stalowej, prostokątne, typ A/I - udział kształtek do 65%, obwód przewodu do 4400 mm, ocynkowane R= 0,955 M= 1,000 S= 1,000 m2 345,87 31 KNR 217/102/5 Przewody wentylacyjne z blachy stalowej, prostokątne, typ A/I - udział kształtek do 55%, obwód przewodu do 1800 mm, ocynkowane R= 0,955 M= 1,000 S= 1,000 m2 48,48 32 KNR 217/101/4 Przewody wentylacyjne z blachy stalowej, prostokątne, typ A/I - udział kształtek do 35%, obwód przewodu do 1400 mm, ocynkowane R= 0,955 M= 1,000 S= 1,000 m2 21,85 33 KNR 217/102/3 Przewody wentylacyjne z blachy stalowej, prostokątne, typ A/I - udział kształtek do 55%, obwód przewodu do 1000 mm, ocynkowane R= 0,955 M= 1,000 S= 1,000 m2 7,08 34 KNR 217/122/2 Przewody wentylacyjne z blachy stalowej, kołowe, typ S (Spiro) - udział kształtek do 35%, Fi do 200 mm R= 0,955 M= 1,000 S= 1,000 m2 4,73 35 KNR 217/122/1 Przewody wentylacyjne z blachy stalowej, kołowe, typ S (Spiro) - udział kształtek do 35%, Fi do 100 mm R= 0,955 M= 1,000 S= 1,000 m2 15,33 36 KNR 216/303/1 Analogia. Izolacja wełną mineralną np. Klimafix gr. 30 mm m2 261,70 37 KNR 216/303/1 Analogia. Izolacja wełną mineralną np. Klimafix gr. 50 mm m2 117,00 38 KNR 216/321/1 Analogia. Izolacja płytami ogniochronnymi np. Conlit Plus 120 Alu m2 98,50 39 KNR 217/138/2 Analogia. Klapy rewizyjne na kanały wentylacyjne, 400x200 mm R= 0,955 M= 1,000 S= 1,000 szt 32, Element Podłączenie nawilżacza 40 Kalkulacja 41 Kalkulacja 42 Kalkulacja 43 KNRW 215/131/2 44 KNRW 215/131/2 45 KNRW 215/132/1 46 KNRW 215/132/2 47 KNRW 220/312/3 48 KNRW 215/112/2 49 KNRW 215/112/1 Nawilżacz parowy, rezystancyjny o wydajnosci 54 kg/h np. RTH 60 V2 firmy DEVATEC, zbiornik obrotowy, rozbieralny, ze stali nierdzewnej x 2Napiecie zasilania - 3 x 400 V / Napiecie sterowania V. Króciec parowy - 2 x D 60 mm; P = 45 kw / I = 65 A; Sterowanie ON/OFF lub proporcjonalne z zewn. regulatora (0-10V), Karta sterowania proporcjonalnego, Lanca kanałowa D 60, L 1000 mm do RTH szt., Przewód parowy D 60 6mb, Przewód kondensatu D 13 mm do RTH 6mb, Czujnik wilgotnosci kanałowy TUC-1, Higrostat kanałowy DBKH-10, Karta wyprowadzenia sygnałów z ELMC i RTH : praca, awaria, czyszczenie cylindrów Zbiornik schładzający do nawilżacza RTH60 V2 Stacja do zmiękczania wody Zawór kulowy DN20 szt 3,00 Zawór zwrotny DN20 Zawór spustowy DN15 Analogia. Filtr siatkowy DN20 Manometr tarczowy fi 100 zakres 0 do 1,0 MPa z kurkiem manometrycznym szt 2,00 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 25 mm R= 1,800 M= 1,000 S= 1,000 m 10,00 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, Fi_zew. 20 mm R= 1,800 M= 1,000 S= 1,000 m 10,00 Przejścia p.poż. dla węża parowego - kołnierz Unicolar 50 Kalkulacja 1.3 Element Instalacja klimatyzacji 51 Kalkulacja Klimatyzator ścienny j.wew. o mocy chłodniczej Qch=3,5 kw np. ASYG12LTCA, j.zew. AOYG12LTC kpl 2,00 52 Kalkulacja Klimatyzator ścienny j.wew. o mocy chłodniczej Qch=2,5 kw np. ASYG09LTCA, j.zew. AOYG09LTC 53 KNNR 4/114/1 Analogia. Rura miedziana fi 6,35 w izolacji m 45,00 54 KNNR 4/114/1 Analogia. Rura miedziana fi 9,52 w izolacji m 45,00 55 Kalkulacja Pompka skroplin szt 3,00 56 Kalkulacja Instalacja skroplin kpl 3,00 57 Kalkulacja Demontaż istniejącego klimatyzatora 1.4 Element Czyszczenie, uruchomienie, pomiary i regulacja 58 Kalkulacja Czyszczenie i dezynfekcja kanałów wentylacyjnych nowego układu wentylacyjnego m2 450,00 59 Kalkulacja Uruchomienie, pomiary i regulacji instalacji wentylacji 60 Kalkulacja Wykonanie prób szczelności kanałów wentylacyjnych

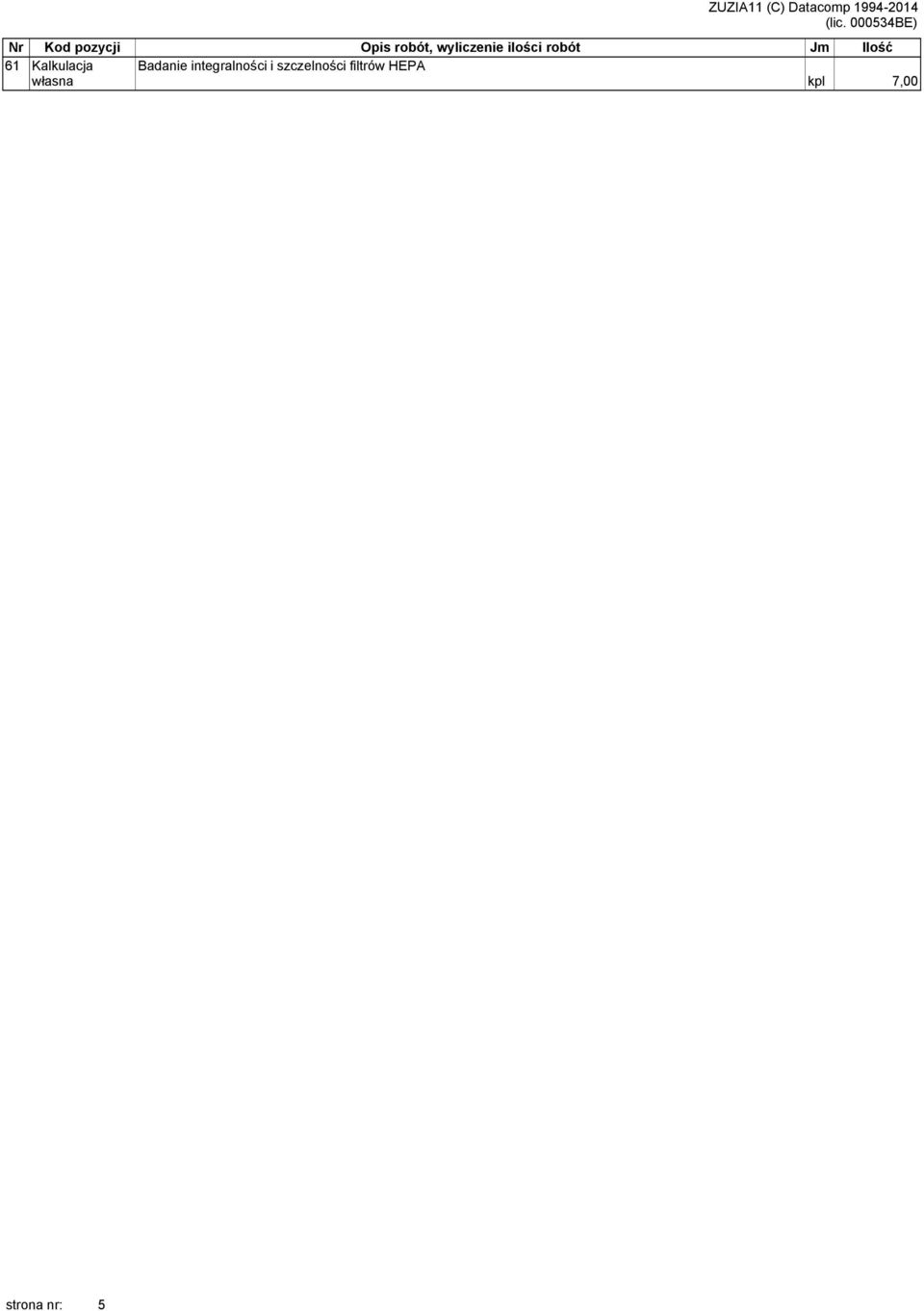

5 <-NR-> <-PODST-> <-OPIS-> <-ILOSC-> Nr Kod pozycji 61 Kalkulacja Opis robót, wyliczenie ilości robót Badanie integralności i szczelności filtrów HEPA ZUZIA11 (C) Datacomp <-JEDN-> Jm Ilość kpl 7,00 strona nr: 5

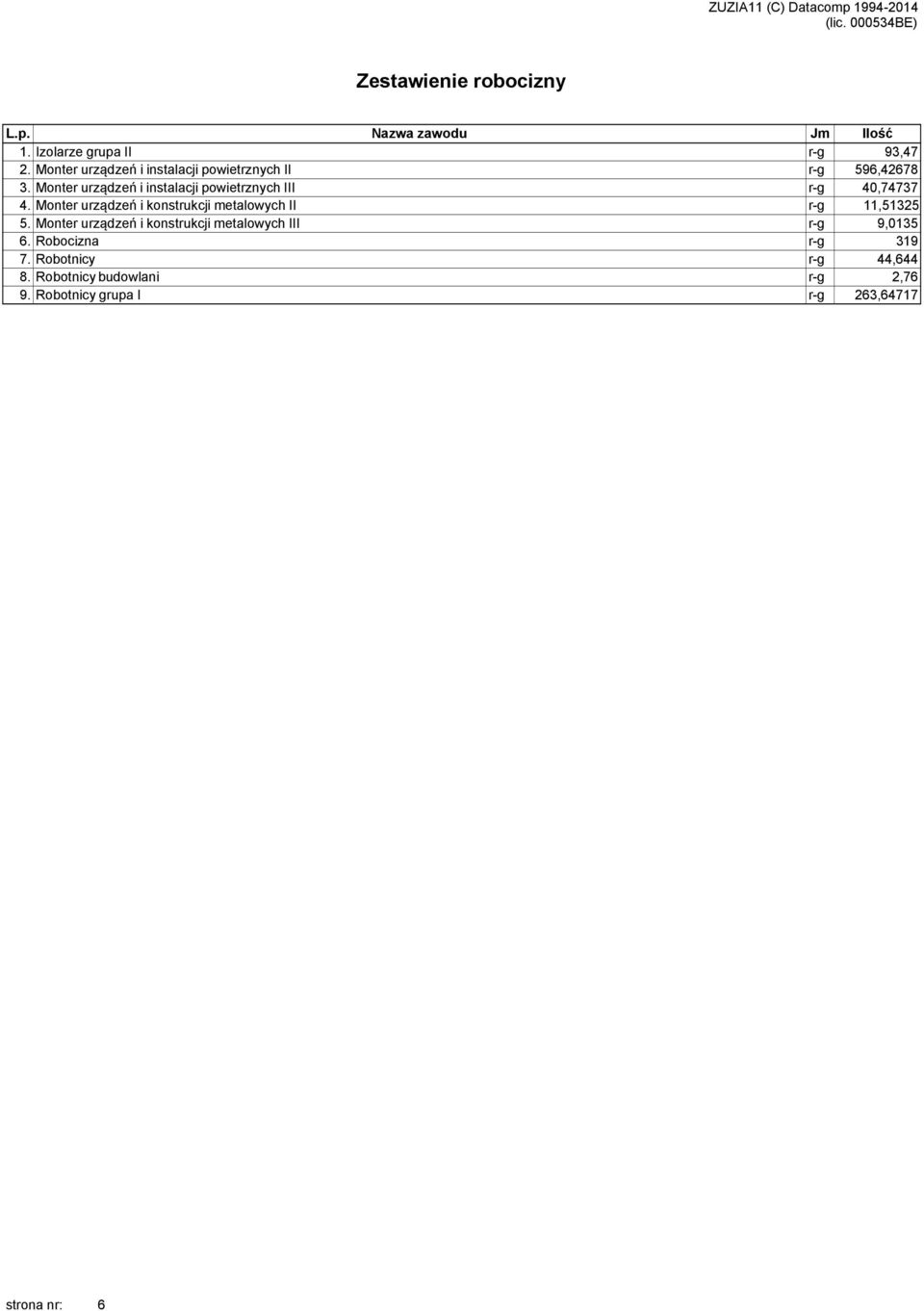

6 Zestawienie robocizny L.p. Nazwa zawodu Jm Ilość 1. Izolarze grupa II r-g 93,47 2. Monter urządzeń i instalacji powietrznych II r-g 596, Monter urządzeń i instalacji powietrznych III r-g 40, Monter urządzeń i konstrukcji metalowych II r-g 11, Monter urządzeń i konstrukcji metalowych III r-g 9, Robocizna r-g Robotnicy r-g 44, Robotnicy budowlani r-g 2,76 9. Robotnicy grupa I r-g 263,64717 strona nr: 6

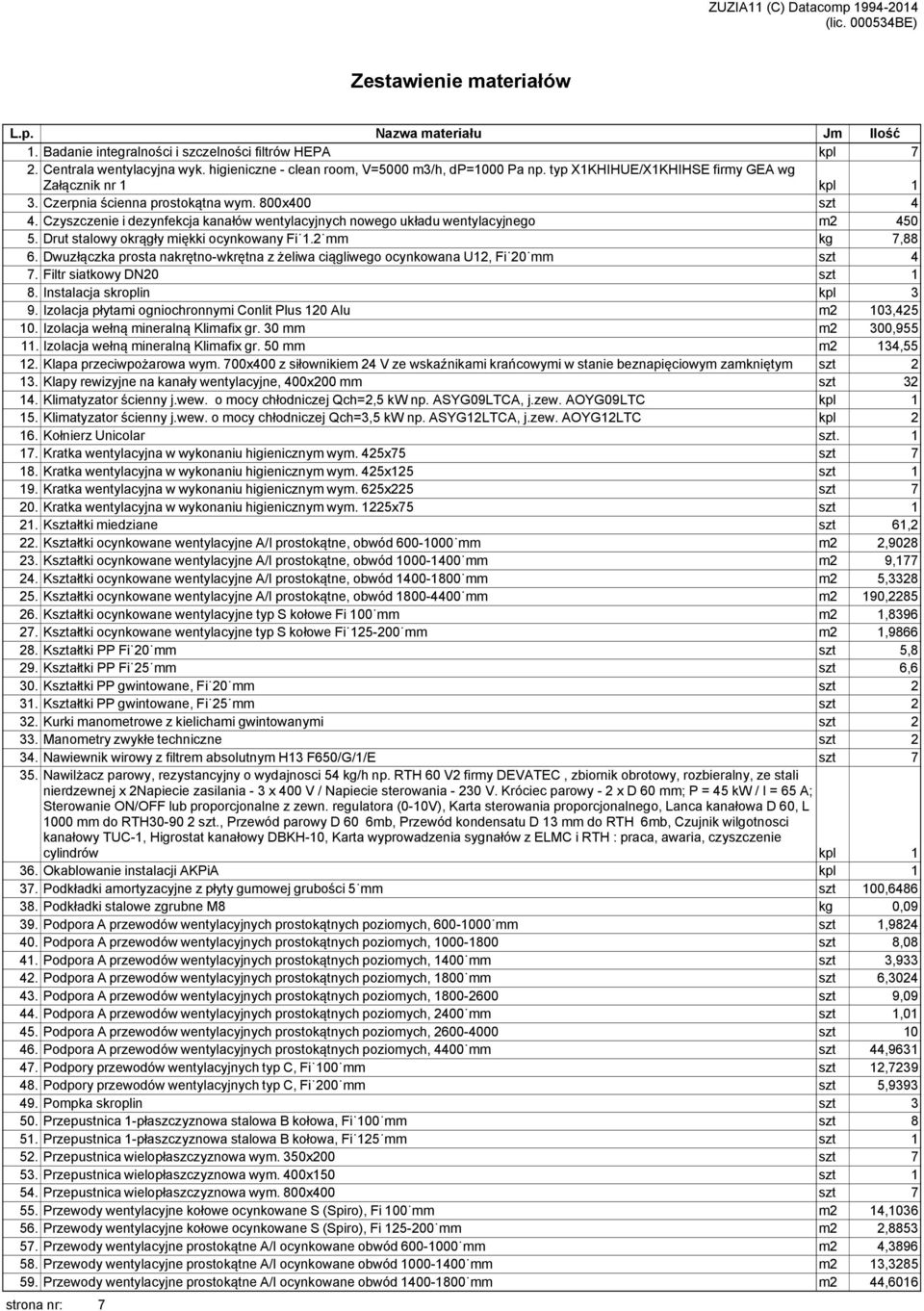

7 Zestawienie materiałów L.p. Nazwa materiału Jm Ilość 1. Badanie integralności i szczelności filtrów HEPA kpl 7 2. Centrala wentylacyjna wyk. higieniczne - clean room, V=5000 m3/h, dp=1000 Pa np. typ X1KHIHUE/X1KHIHSE firmy GEA wg Załącznik nr 1 kpl 1 3. Czerpnia ścienna prostokątna wym. 800x400 szt 4 4. Czyszczenie i dezynfekcja kanałów wentylacyjnych nowego układu wentylacyjnego m Drut stalowy okrągły miękki ocynkowany Fi 1.2 mm kg 7,88 6. Dwuzłączka prosta nakrętno-wkrętna z żeliwa ciągliwego ocynkowana U12, Fi 20 mm szt 4 7. Filtr siatkowy DN20 szt 1 8. Instalacja skroplin kpl 3 9. Izolacja płytami ogniochronnymi Conlit Plus 120 Alu m2 103, Izolacja wełną mineralną Klimafix gr. 30 mm m2 300, Izolacja wełną mineralną Klimafix gr. 50 mm m2 134, Klapa przeciwpożarowa wym. 700x400 z siłownikiem 24 V ze wskaźnikami krańcowymi w stanie beznapięciowym zamkniętym szt Klapy rewizyjne na kanały wentylacyjne, 400x200 mm szt Klimatyzator ścienny j.wew. o mocy chłodniczej Qch=2,5 kw np. ASYG09LTCA, j.zew. AOYG09LTC kpl Klimatyzator ścienny j.wew. o mocy chłodniczej Qch=3,5 kw np. ASYG12LTCA, j.zew. AOYG12LTC kpl Kołnierz Unicolar szt Kratka wentylacyjna w wykonaniu higienicznym wym. 425x75 szt Kratka wentylacyjna w wykonaniu higienicznym wym. 425x125 szt Kratka wentylacyjna w wykonaniu higienicznym wym. 625x225 szt Kratka wentylacyjna w wykonaniu higienicznym wym. 1225x75 szt Kształtki miedziane szt 61,2 22. Kształtki ocynkowane wentylacyjne A/I prostokątne, obwód mm m2 2, Kształtki ocynkowane wentylacyjne A/I prostokątne, obwód mm m2 9, Kształtki ocynkowane wentylacyjne A/I prostokątne, obwód mm m2 5, Kształtki ocynkowane wentylacyjne A/I prostokątne, obwód mm m2 190, Kształtki ocynkowane wentylacyjne typ S kołowe Fi 100 mm m2 1, Kształtki ocynkowane wentylacyjne typ S kołowe Fi mm m2 1, Kształtki PP Fi 20 mm szt 5,8 29. Kształtki PP Fi 25 mm szt 6,6 30. Kształtki PP gwintowane, Fi 20 mm szt Kształtki PP gwintowane, Fi 25 mm szt Kurki manometrowe z kielichami gwintowanymi szt Manometry zwykłe techniczne szt Nawiewnik wirowy z filtrem absolutnym H13 F650/G/1/E szt Nawilżacz parowy, rezystancyjny o wydajnosci 54 kg/h np. RTH 60 V2 firmy DEVATEC, zbiornik obrotowy, rozbieralny, ze stali nierdzewnej x 2Napiecie zasilania - 3 x 400 V / Napiecie sterowania V. Króciec parowy - 2 x D 60 mm; P = 45 kw / I = 65 A; Sterowanie ON/OFF lub proporcjonalne z zewn. regulatora (0-10V), Karta sterowania proporcjonalnego, Lanca kanałowa D 60, L 1000 mm do RTH szt., Przewód parowy D 60 6mb, Przewód kondensatu D 13 mm do RTH 6mb, Czujnik wilgotnosci kanałowy TUC-1, Higrostat kanałowy DBKH-10, Karta wyprowadzenia sygnałów z ELMC i RTH : praca, awaria, czyszczenie cylindrów kpl Okablowanie instalacji AKPiA kpl Podkładki amortyzacyjne z płyty gumowej grubości 5 mm szt 100, Podkładki stalowe zgrubne M8 kg 0, Podpora A przewodów wentylacyjnych prostokątnych poziomych, mm szt 1, Podpora A przewodów wentylacyjnych prostokątnych poziomych, szt 8, Podpora A przewodów wentylacyjnych prostokątnych poziomych, 1400 mm szt 3, Podpora A przewodów wentylacyjnych prostokątnych poziomych, 1800 mm szt 6, Podpora A przewodów wentylacyjnych prostokątnych poziomych, szt 9, Podpora A przewodów wentylacyjnych prostokątnych poziomych, 2400 mm szt 1, Podpora A przewodów wentylacyjnych prostokątnych poziomych, szt Podpora A przewodów wentylacyjnych prostokątnych poziomych, 4400 mm szt 44, Podpory przewodów wentylacyjnych typ C, Fi 100 mm szt 12, Podpory przewodów wentylacyjnych typ C, Fi 200 mm szt 5, Pompka skroplin szt Przepustnica 1-płaszczyznowa stalowa B kołowa, Fi 100 mm szt Przepustnica 1-płaszczyznowa stalowa B kołowa, Fi 125 mm szt Przepustnica wielopłaszczyznowa wym. 350x200 szt Przepustnica wielopłaszczyznowa wym. 400x150 szt Przepustnica wielopłaszczyznowa wym. 800x400 szt Przewody wentylacyjne kołowe ocynkowane S (Spiro), Fi 100 mm m2 14, Przewody wentylacyjne kołowe ocynkowane S (Spiro), Fi mm m2 2, Przewody wentylacyjne prostokątne A/I ocynkowane obwód mm m2 4, Przewody wentylacyjne prostokątne A/I ocynkowane obwód mm m2 13, Przewody wentylacyjne prostokątne A/I ocynkowane obwód mm m2 44,6016 strona nr: 7

8 L.p. Nazwa materiału Jm Ilość 60. Przewody wentylacyjne prostokątne A/I ocynkowane obwód mm m2 166, Regulator RN wym. fi 125 szt Regulator TVJ BG Pa wym. 800x400 szt Rura miedziana fi 6,35 w izolacji m 46,8 64. Rura miedziana fi 9,52 w izolacji m 46,8 65. Rura PP Fi 20 mm m Rura PP Fi 25 mm m 10,8 67. Stacja do zmiękczania wody szt Szafa AKPiA kpl Śruby fundamentowe z końcem zawiniętym, z nakrętkami M12x160 mm kg 2, Śruby stalowe zgrubne M8 z nakrętkami i podkładkami kg 46, Śruby stalowe zgrubne M10 z nakrętkami i podkładkami kg 100, Taśma Aluminium Tape 0,1x50 mm m 1 136,1 73. Tłumik akustyczny prostokątny MSA PF 900x500x1000 szt Tłumik akustyczny prostokątny MSA PF 900x500x1250 szt Tłumik akustyczny prostokątny MSA PF 900x600x1750 szt Tłumik akustyczny prostokątny MSA PF 900x600x2250 szt Tłumik akustyczny prostokątny XSA PF 900x400x2250 szt Tłumik akustyczny rurowy CA100/0125x0500 szt Tłumik akustyczny rurowy CS050/0125x0500 szt Uchwyty do rur PVC 20 mm szt 14,3 81. Uchwyty do rur PVC 25 mm szt 12,5 82. Uchwyty stalowe z wkładką elastyczną do rur miedzianych szt 90,9 83. Uruchomienie, pomiary i regulacji instalacji wentylacji kpl Uszczelki gumowe do przewodów wentylacyjnych kołowe szt 2, Uszczelki gumowe do przewodów wentylacyjnych kołowe 100 mm szt 93, Uszczelki gumowe do przewodów wentylacyjnych kołowe 125 mm szt 2, Uszczelki gumowe do przewodów wentylacyjnych kołowe 160 mm szt 2, Uszczelki gumowe do przewodów wentylacyjnych kołowe 200 mm szt 11, Uszczelki gumowe do przewodów wentylacyjnych prostokątne szt 5,2 90. Uszczelki gumowe do przewodów wentylacyjnych prostokątne, obwód 800 mm szt 41,6 91. Uszczelki gumowe do przewodów wentylacyjnych prostokątne, obwód mm szt 12, Uszczelki gumowe do przewodów wentylacyjnych prostokątne, obwód 1400mm szt 18, Uszczelki gumowe do przewodów wentylacyjnych prostokątne, obwód 1800mm szt 54, Uszczelki gumowe do przewodów wentylacyjnych prostokątne, obwód 2000mm szt 14, Uszczelki gumowe do przewodów wentylacyjnych prostokątne, obwód 2400mm szt 21, Uszczelki gumowe do przewodów wentylacyjnych prostokątne, obwód 4000mm szt 127, Wentylator kanałowy TD SILENT z regulatorem kpl Wentylator łazienkowy SILENT-300 szt Wkręty stalowe samogwintujące M6,0 z łbem stożkowym lub kulistym kg 0, Wykonanie prób szczelności kanałów wentylacyjnych kpl Wyrzutnia ścienna prostokątna wym. 800x400 szt Zawór kulowy DN20 szt Zawór spustowy DN15 szt Zawór wentylacyjny wywiewny fi 100 szt Zawór wentylacyjny wywiewny fi 125 szt Zawór zwrotny DN20 szt Zbiornik schładzający do nawilżacza RTH60 V2 szt 1 strona nr: 8

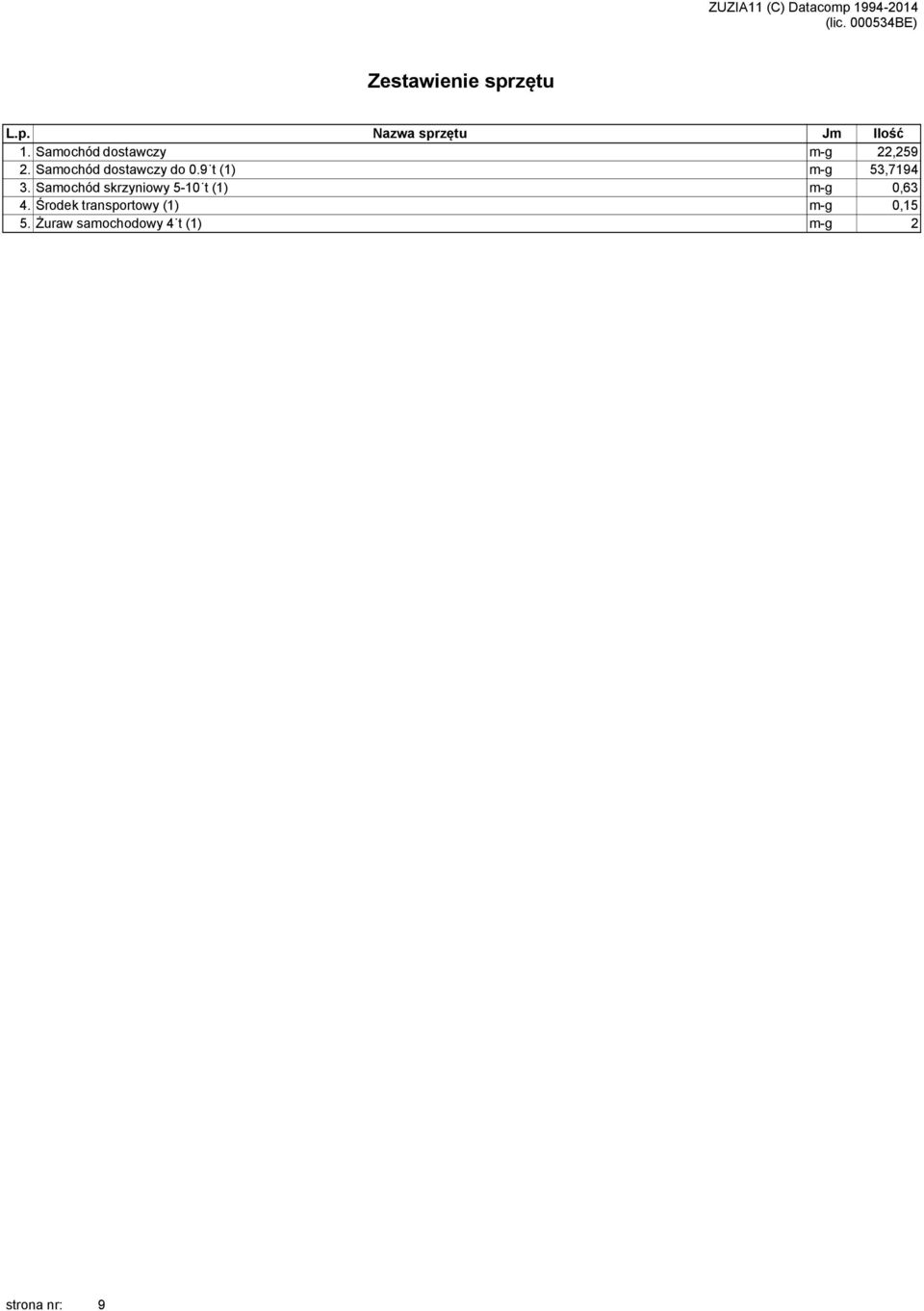

9 Zestawienie sprzętu L.p. Nazwa sprzętu Jm Ilość 1. Samochód dostawczy m-g 22, Samochód dostawczy do 0.9 t m-g 53, Samochód skrzyniowy 5-10 t m-g 0,63 4. Środek transportowy m-g 0,15 5. Żuraw samochodowy 4 t m-g 2 strona nr: 9
