1 Specyfikacja techniczna rozwiązania BOŚ EKOsystem
2 2

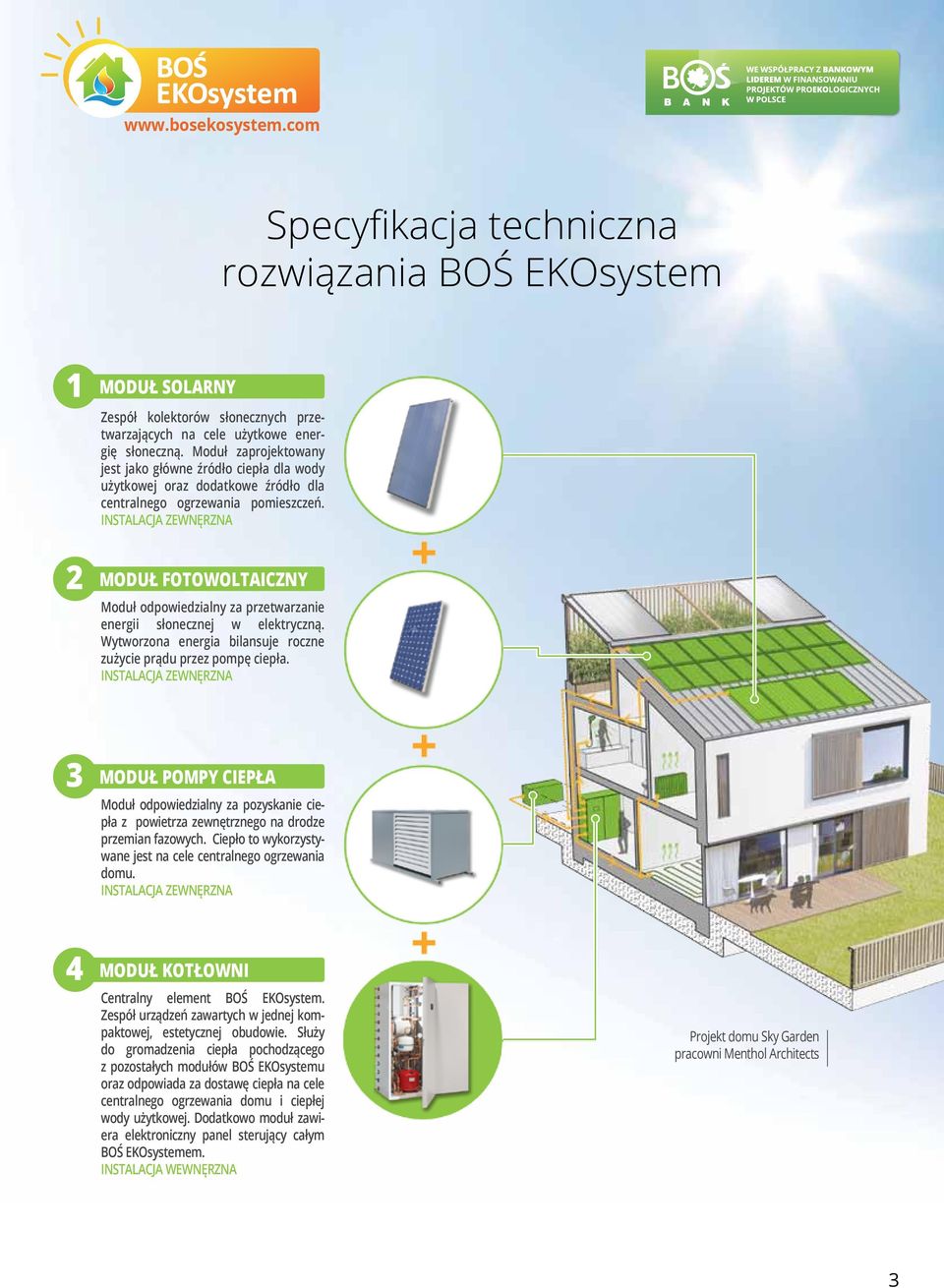

3 Specyfikacja techniczna rozwiązania BOŚ EKOsystem 1 MODUŁ SOLARNY Zespół kolektorów słonecznych przetwarzających na cele użytkowe energię słoneczną. Moduł zaprojektowany jest jako główne źródło ciepła dla wody użytkowej oraz dodatkowe źródło dla centralnego ogrzewania pomieszczeń. INSTALACJA ZEWNĘRZNA 2 MODUŁ Fotowoltaiczny Moduł odpowiedzialny za przetwarzanie energii słonecznej w elektryczną. Wytworzona energia bilansuje roczne zużycie prądu przez pompę ciepła. INSTALACJA ZEWNĘRZNA 3 MODUŁ POMPY CIEPła Moduł odpowiedzialny za pozyskanie ciepła z powietrza zewnętrznego na drodze przemian fazowych. Ciepło to wykorzystywane jest na cele centralnego ogrzewania domu. INSTALACJA ZEWNĘRZNA 4 MODUŁ Kotłowni Centralny element BOŚ EKOsystem. Zespół urządzeń zawartych w jednej kompaktowej, estetycznej obudowie. Służy do gromadzenia ciepła pochodzącego z pozostałych modułów BOŚ EKOsystemu oraz odpowiada za dostawę ciepła na cele centralnego ogrzewania domu i ciepłej wody użytkowej. Dodatkowo moduł zawiera elektroniczny panel sterujący całym BOŚ EKOsystemem. INSTALACJA WEWNĘRZNA Projekt domu Sky Garden pracowni Menthol Architects 3
4 MODUŁ SOLARNY 1 Innowacyjna budowa ramy kolektora W kolektorze zastosowano nowoczesną technologię gięcia ramy aluminiowej. Technologia polega na wykonaniu ramy głównej z jednego odcinka profilu bez zbędnych spoin w narożach. Rama bez spoin jest dużo szczelniejsza, posiada bardziej estetyczny wygląd i co najważniejsze - nie występuje ryzyko związane z rozszczelnieniem po kilkuletnim okresie eksploatacji. Niepowtarzalny design Naturalny kolor aluminium obudowy kolektora oraz granatowo-czarny odcień widocznego przez szybę solarną absorbera, uszlachetnia wygląd każdego dachu. Wysoka efektywność działania Doskonały absorber, przemyślana konstrukcja obudowy oraz bardzo dobra izolacja termiczna kolektora sprawia, iż osiąga on bardzo wysoką sprawność działania zarówno w okresie letnim jak i zimowym. Możliwość montażu na każdym dachu Specjalnie zaprojektowane zespoły montażowe, wykonane z aluminium, zapewniają szybki i bezpieczny montaż kolektorów na każdym dachu z dowolnym pokryciem. Normy i badania Kolektor został przebadany w Laboratorium Badawczym INTA w Hiszpanii, posiada znak jakościowy Solar Keymark. Kolektor jest produkowany zgodnie z normami: PN-EN ISO 9001:2009 i PN-EN ISO 14001:2005. Certyfikat wystawiony jest przez Polskie Centrum Certyfikacji. Zasada działania kolektora Instalacje solarne przy pomocy kolektorów zmieniają energię promieniowania słonecznego w ciepło użytkowe. Wytworzone w kolektorach ciepło, przenoszone jest przez czynnik roboczy do multifunkcyjnego zasobnika wody użytkowej i grzewczej c.o., w którym zostaje zakumulowane. Efektywną pracą modułu steruje zintegrowany system sterowania oparty o różnicę temperatur pomiędzy kolektorem i zasobnikiem, połączony z systemem pompowym znajdującym się w module kotłowni. Unikalna metoda łączenia absorbera Płaski cieczowy kolektor posiada absorber, w którym zastosowano nowoczesną, jak dotychczas jedyną tego typu na rynku technologię połączenia płyty z układem rurowym. Technologia polega na częściowym walcowaniu rury miedzianej, co zwiększa powierzchnię przekazu siedmiokrotnie. 4
5 Natężenie strumienia [l/h] Typ: Kolektor cieczowy płaski - PIONOWY Zastosowanie: Wspomaganie przygotowania c.w.u. Wspomaganie ogrzewania podłogowego Wspomaganie ogrzewania basenów Wymiary: Długość: 2246 mm Szerokość: 1126 mm Wysokość: 90 mm Ciężar: 41,5 kg Powierzchnie: Powierzchnia brutto: 2,53 m2 Powierzchnia otworu: 2,32 m2 Powierzchnia absorbera: 2,32 m2 Rama: Materiał ramy: Aluminium (bez spoin) Materiał uszczelniający: Klej Dno kolektora: Materiał gr.: Blacha aluminiowa gr.0,4 mm Absorber: Materiał: Harfa miedziana, powłoka aluminium Grubość: 0,3 mm Warstwa selektywna: wysokoselektywna Stopień absorbcji: 0,95 ± 0,01 Stopień emisji: 0,05 ± 0,02 Pojemność absorbera: 1,47 l Nośnik ciepła: Glikol propylenowy + woda / gliceryna + woda Forma przepływu: Harfa podwójna Rury podłużne absorbera: 10 x Ø8 x 0,5 mm Rury zbiorcze: 2 x Ø22 x 1,0 mm 1126 Liczba przyłączy: 2 Szyba: Rodzaj: Szkło solarne hartowane Grubość: 4 mm Stopień transmisji: 0,915 Izolacja cieplna: Materiał: Wełna mineralna Grubość: 40 mm Dane dodatkowe: Temperatura stagnacji: 143 C Max. ciśnienie robocze: 10 bar Sprawność kolektora η0 82,4 % Mikrowentylacja: tak 1126 Zalecany przepływ: l/m2 x h Połączenie w 1 rzędzie: Do 7 kolektorów (zalecane do 5) Dostępność kolorów: Naturalny kolor aluminium Dostępność montażu: Dach, Taras, Fundament, Ściana p [mbar] Wykres strat ciśnienia z pomiaru Natężenie strumienia [l/h] Moduł Solarny dostępny jest wraz z konstrukcją dopasowaną do warunków usytuowania na budynku lub na gruncie 1 Wykres sprawności cieplnej 0,8 60 Wykres strat ciśnienia z pomiaru 0, , p0, [mbar] p [mbar] ,8 Wykres strat ciśnienia z pomiaru 0,6 0, ,2 T Q1 = 3,33 [W/m 2 xk] Q2 = 0,023 [W/m 2 xk] Natężenie strumienia [l/h]

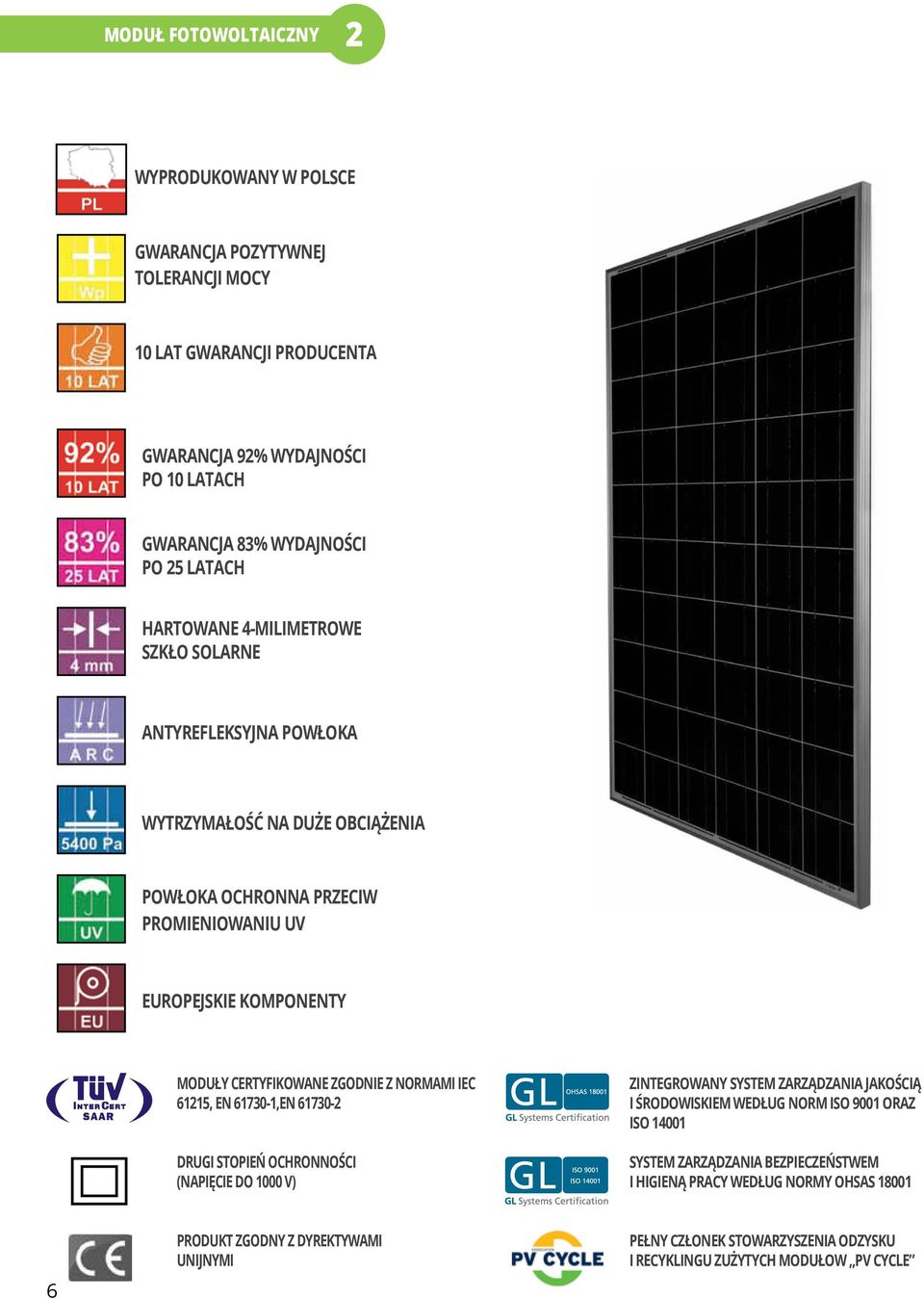

6 MODUŁ Fotowoltaiczny 2 WYPRODUKOWANY W POLSCE GWARANCJA POZYTYWNEJ TOLERANCJI MOCY 10 LAT GWARANCJI PRODUCENTA GWARANCJA 92% WYDAJNOŚCI PO 10 LATACH GWARANCJA 83% WYDAJNOŚCI PO 25 LATACH HARTOWANE 4-MILIMETROWE SZKŁO SOLARNE ANTYREFLEKSYJNA POWŁOKA WYTRZYMAŁOŚĆ NA DUŻE OBCIĄŻENIA POWŁOKA OCHRONNA PRZECIW PROMIENIOWANIU UV EUROPEJSKIE KOMPONENTY MODUŁY CERTYFIKOWANE ZGODNIE Z NORMAMI IEC 61215, EN ,EN DRUGI STOPIEŃ OCHRONNOŚCI (NAPIĘCIE DO 1000 V) ZINTEGROWANY SYSTEM ZARZĄDZANIA JAKOŚCIĄ I ŚRODOWISKIEM WEDŁUG NORM ISO 9001 ORAZ ISO SYSTEM ZARZĄDZANIA BEZPIECZEŃSTWEM I HIGIENĄ PRACY WEDŁUG NORMY OHSAS PRODUKT ZGODNY Z DYREKTYWAMI UNIJNYMI PEŁNY CZŁONEK STOWARZYSZENIA ODZYSKU I RECYKLINGU ZUŻYTYCH MODUŁOW PV CYCLE
7 Charakterystyka Elektryczna Ogniwa Polikrystaliczne Wymiar ogniwa 156 x 156 mm Napięcie jałowe [Voc] 37,40 V Prąd zwarciowy [Isc] 8,75 A Napięcie maksymalne [Vmax] 30,90 V Natężenie maksymalne [Imax] 8,10 A Moc maksymalna [Pmax] 250 Wp Wydajność 15,4 % Maksymalne napięcie systemu 1000 V DC Tolerancja mocy 0 -> +3% Temperaturowy współczynnik natężenia TcI +0,05 %/ C Temperaturowy współczynnik napięcia TcV -0,33 %/ C Temperaturowy współczynnik mocy TcP -0,39 %/ C NOCT(800 W/m2, 20 C, AM 1.5, 1m/s) 40 C PARAMETRY STOSOWANIA Temperatura pracy 85% RH, -40 -> +80 C Maksymalne obciążenie IEC 5400 Pa Klasa stosowania A BUDOWA I WYMIARY Długość 1640 mm Szerokość 990 mm Grubość 38 mm Waga 20 kg Ilość ogniw w szeregu 60 Ilość ogniw równolegle 1 Odległość miedzy ogniwami 2,5 mm Szyba 4 mm grubości Encapsulant Ko-polimer EVA Backsheet Wielowarstwowy poliester Ramka Anodyzowane aluminium Gniazdko przyłączeniowe IP65, 3 diody by-pass Okablowanie 1 m, konektory MC4 ZALEŻNOŚĆ PROMIENIOWANIA [W/m2] ISC 0% -19,6% -39,5% -59,2% VOC 0% -1,38% -3,05% -5,90% * W Standardowych Warunkach Testowania (STC) przy natężeniu promieniowania 1000 W/m2, spectrum AM 1,5 G i temperaturze ogniw 25 C Natężenie [A] W/m W/m W/m W/m 2 Napięcie [V] Moduł Fotowoltaiczny dostępny jest wraz z konstrukcją dopasowaną do warunków usytuowania na budynku lub na gruncie. 7
8 MODUŁ Pompy Ciepła 3 Wysokowydajne pompy ciepła typu powietrze woda Podstawowe zalety: Jeden z najtańszych sposobów ogrzewania budynków bez konieczności stosowania dodatkowych źródeł ciepła. Układ pracuje w temperaturach -25ºC i niższe. Wysoka efektywność działania i długa żywotność dzięki zastosowaniu podzespołów renomowanych światowych producentów Kompaktowa konstrukcja montowana w całości na zewnątrz oraz oryginalnie napełniony i przetestowany przez producenta układ daje gwarancję wysokiej bezawaryjności oraz szybkiego i łatwego montażu Rozbudowany regulator zapewnia optymalne sterowanie i zabezpieczenie systemu Wysoki komfort użytkowania ograniczający się jedynie do ustawienia temperatury ciepłej wody użytkowej Zabudowane zabezpieczenie przeciwmrozowe eliminuje ryzyko uszkodzenia w czasie postoju pompy Cicha praca Ekonomiczne źródło ciepła Pompy ciepła typu powietrze woda przeznaczone są do pełnienia funkcji super ekonomicznego i głównego źródła ciepła w budynkach nawet w bardzo niekorzystnych warunkach klimatycznych. Jest to możliwe dzięki zastosowaniu innowacyjnych rozwiązań opartych o podzespoły renomowanych światowych producentów takich jak Copeland czy Siemens. Pompy wykonane są w wersji kompaktowej, co oznacza, że w całości instalowane są na zewnątrz budynku, maksymalnie oszczędzając powierzchnię pomieszczeń technicznych. Równie ważnym atutem rozwiązania kompaktowego jest brak konieczności ingerencji instalatora w układ chłodniczy gdyż montaż ogranicza się jedynie do podłączenia hydraulicznego z instalacją grzewczą za pomocą dwóch przewodów. Wymiary pomp ciepła 9 kw i 14 kw w mm oraz masa w kg 9 kw 14 kw mm mm mm mm kg 260 kg
9 Miejsce do montażu UWAGA! Obszar zasysania oraz wydmuchiwania powietrza nie może być w żaden sposób ograniczony! Miejsce do montażu Za wyjątkiem panelu sterującego regulatora, pompa jest w całości montowana na zewnątrz budynku. Podłoże pod montaż urządzenia powinno być stabilne i równe. Niewielkie nierówności można zniwelować poprzez regulację stóp obudowy pompy. Optymalnym rozwiązaniem jest ustawienie pompy dłuższym bokiem wzdłuż ściany budynku. Minimalna odległość od ściany po stronie ssawnej wentylatora wynosi 0,3m natomiast po stronie wyrzutowej 2m. Poprzez wlot pompy od strony ściany następuje zasysanie powietrza przy pomocy wentylatora. Odstęp pomiędzy krótszymi ścianami obudowy a elementami zabudowy (ściany budynków, drzewa itp.) nie może być mniejszy niż 1 m. Pompa powinna być ponadto zamontowana minimum 30 cm ponad powierzchnią terenu. Zaleca się aby w pobliżu zabudowy pompy znajdowały się trawniki, roślinność itp. w celu ograniczenia dźwięków powstałych w czasie pracy pompy. Zaleca się wykonanie systemu drenującego lub kanalizacji zapewniającej odprowadzanie skroplin. Normy i badania Pompa ciepła posiada certyfikat z badań wykonanych przez SZU z Brna, renomowany instytut testujący pompy ciepła. Pompa ciepła produkowana jest zgodnie z normami: PN-EN ISO 9001:2009 i PN-EN ISO 14001:2005. Certyfikat wystawiony jest przez Polskie Centrum Certyfikacji. Model 9 kw 14 kw Wydajność / COP j.m A7/W35 / COP (1) kw 7,7/3,75 13,8/4,09 A2/W35 / COP (1) kw 6,5/3,23 11,6/3,55 A-7/W35 / COP (1) kw 5,2/2,64 9,3/2,92 Dane techniczne Sprężarka Copeland Scroll Copeland Scroll Zawór rozprężny elektroniczny elektroniczny Filtr lini ssawnej tak tak Wentylator EC tak tak Pompa obiegowa c.o. ERP ERP Sterowanie Siemens Siemens grzałka elektryczna w module kotłowni w module kotłowni Obszar pracy (Tzew) C -25 do do +35 Temp. wody zasilającej C do 65 do 65 Przepływ (str pierwotna) m3/h Przepływ (str wtórna) m3/h 1,1 2,0 Czynnik roboczy R407C R407C Ilość czynnika roboczego kg 3,5 4,5 Zabezpieczenie/niskie ciśnienie bar 0,5 0,5 Zabezpieczenie/wysokie ciśnienie bar Rodzaj odszraniania odwrócenie obiegu odwrócenie obiegu Podłączenie/obieg grzewczy 2x gwint zewnętrzny 1" 2x gwint zewnętrzny 1" Wymiary D x W x Sz mm 1765 x 735 x x 1050 x 765 Masa kg Obudowa stal malowana proszkowo stal malowana proszkowo Podłączenie elektryczne Zasilanie 400V 3~ 50Hz 400V 3~ 50Hz Przewód zasilający N x 5x2,5 5x2,5 mm2 Zabezpieczenie Typ/ RCD/30 RCD/30 ma Max prąd pracy A 7 12 (1) Dane powstały na podstawie obliczeń i testów wydajnościowych przeprowadzonych przez producenta. 9
10 MODUŁ Kotłowni 4 Kotłownia hybdrydowa Hybrydowa kotłownia stanowi serce całego układu grzewczego. W skład kotłowni wchodzą wszelkie podzespoły niezbędne do prawidłowego pozyskiwania oraz sprawnego zasilania ciepłem całego budynku. Wszystkie podzespoły zabudowane są w jednej kompaktowej obudowie. Główne zalety jeden z najtańszych sposobów ogrzewania budynków 100% pokrycie zapotrzebowania na energię cieplną kompaktowa konstrukcja umożliwiająca montaż nawet w bardzo małych pomieszczeniach komfortowe i bezobsługowe użytkowanie mobilny system zarządzania prosty i szybki montaż Normy i badania Kotłownia produkowana jest zgodnie z normami: PN-EN ISO 9001:2009 i PN-EN ISO 14001:2005. Certyfikat wystawiony jest przez Polskie Centrum Certyfikacji. Podgrzewacz do wody, zawarty w kotłowni, został przebadany i posiada Atest Państwowego Zakładu Higieny Moduł kotłowni - wymiary i waga: szerokość: 775 mm długość:1620 mm wysokość: 1940 mm waga: 520 kg Moduł kotłowni - podstawowe elementy składowe: pompa solarna klasy A pompy obiegów grzewczych ogrzewania podłogowego i grzejnikowego klasy A zawór mieszający centralnego ogrzewania grupy bezpieczeństwa wraz z naczyniami przeponowymi układu solarnego, pompy ciepła, wody użytkowej, obiegów grzewczych zasobnik buforowy centralnego ogrzewania zasobnik ciepłej wody użytkowej licznik energii cieplnej przekazywanej na centralne ogrzewania obsługiwany przez sterownik licznik zużycia ciepłej wody użytkowej nieobsługiwany przez sterownik system rurowy miedziany łączony w technologii zaciskowej zawory kulowe Przyłącza modułu kotłowni: zasilanie systemu solarnego GZ¾ powrót system solarnego GZ¾ zasilanie ogrzewania podłogowego GZ1 powrót ogrzewania podłogowego - GZ1 zasilanie ogrzewania grzejnikowego GZ1 powrót ogrzewania grzejnikowego - GZ1 zasilanie pompa ciepła GZ1 powrót pompa ciepła GZ1 ciepła woda użytkowa GZ1 zimna woda użytkowa GZ1 odprowadzenie wody z zaworów bezpieczeństwa: DN32 odprowadzenie glikolu z zaworów bezpieczeństwa: DN32 10
11 Zasada działania Modułu kotłowni: Źródło ciepła: Źródłem ciepła systemu hybrydowego jest układ solarny oparty o płaskie cieczowe kolektory słoneczne oraz wysokoefektywna pompa ciepła typu powietrze woda w wersji kompaktowej. Źródła sterowane są jednym zintegrowanym sterownikiem. System został dodatkowo wyposażony w źródło awaryjne w postaci grzałki elektrycznej. Bufor W układzie zastosowano bufor ciepła w postaci zasobnika multifunkcyjnego. Zasobnik umieszczony jest w obudowie modułu kotłowni. Zasobnik wyposażony jest w strefę wody centralnego ogrzewania oraz strefę wody użytkowej (emaliowany zbiornik zanurzony w zbiorniku głównym wypełnionym wodą na cele c.o.). Dodatkowo w dolnej części zasobnika znajduje się wężownica pełniąca funkcję wymiennika ciepła pomiędzy układem wodnym a układem wypełnionym inną substancją, którą w przypadku systemu hybrydowego stanowi mieszanka glikolu propylenowego i wody. Zasobnik połączony jest przewodami rurowymi z systemem solarnym za pomocą w/w wężownicy oraz z obiegiem pompy ciepła jako połączenie bezpośrednie ze strefą wody centralnego ogrzewania. W jednym z króćców zamontowana jest grzałka elektryczna. Cześć buforowa c.o. zasobnika jest połączona z układem zasilającym centralne ogrzewanie (pompy, zawory mieszające, zabezpieczenia ciśnieniowe itp.) Część bufora c.w.u. połączona jest z układem ciepłej wody użytkowej. Standardowe ładowanie bufora Ładowanie bufora odbywa się w momencie gdy temperatura zadana w pomieszczeniu lub temperatura ciepłej wody nie jest osiągnięta. W momencie osiągnięcia temperatur zadanych ładowanie zostaje wyłączone. W standardowej funkcji sterowania, pompa ciepła działa zawsze, gdy nie jest osiągnięta temperatura zadana w pomieszczeniu (jeśli temperatura zbiornika jest niższa od temperatury skraplacza pompy), nawet gdy istnieje możliwość ładowania z systemu solarnego (wtedy występuje równoczesne ładowanie z obu źródeł). Istnieje możliwość ustawienia funkcji priorytetu kolektora co oznacza, że w momencie pracy systemu solarnego pompa ciepła zostaje wyłączona pomimo nieosiągniętej temperatury zadanej. Takie rozwiązanie daje możliwość maksymalnego ograniczenia kosztów eksploatacji. Ładowanie z kolektorów odbywa się w momencie gdy zadana różnica temperatur pomiędzy kolektorem a temperaturą c.w.u. zostanie osiągnięta oraz gdy temperatura kolektora osiągnie minimalny zadany poziom. Brak ładowania lub zakończenie występuje w momencie nieosiągnięcia powyższych warunków lub dodatkowo w momencie gdy temperatura c.w.u. osiągnie maksymalny zadany poziom. Ładowanie ogrzewania Ładowanie ogrzewania następuje w momencie gdy temperatura zadana w pomieszczeniu nie została osiągnięta. Istnienie możliwość ustawienia trybu grzania z podziałem na strefy czasowe o różnych temperaturach wewnętrznych, trybu antymrozowego w momencie gdy właściciel nie użytkuje obiektu lub trybu wyłączonego, w którym ładowanie następuje jedynie z kolektorów aby zabezpieczyć je przed ewentualnym zniszczeniem. System sterowania zintegrowany sterownik Urządzenie wyposażone jest w jeden zintegrowany sterownik składający się z modułu głównego i modułów dodatkowych. Moduł główny zabudowany jest w pompie ciepła. Moduły dodatkowe sterownika odpowiedzialne za zarządzenie układem grzewczym zabudowane są w module kotłowni. Układ sterowania jest zarządzany z poziomu użytkownika poprzez panel sterujący przeznaczony do zabudowy wewnątrz pomieszczeń. Panel oprócz funkcji sterowania wyposażony jest w czujnik temperatury wewnętrznej, dla której układ dostosowuje charakterystykę pracy. Sterownik posiada własną szafę elektryczną ze wszystkimi niezbędnymi zabezpieczeniami. Sterownik posiada czujniki temperatury zewnętrznej, wewnętrznej, temperatur mierzonych w procesie grzewczym pompy ciepła, temperatur zasobnika c. o. i c.w.u. oraz temperatury zasilania centralnego ogrzewania. Sterownik zarządza właściwą pracą pompy ciepła, pompy obiegu ładowania z pompy ciepła, pompy obiegu ładowania z systemu solarnego, pompy obiegu ładowania centralnego ogrzewania podłogowego, pompy obiegu ładowania centralnego ogrzewania grzejnikowego, zaworu mieszającego centralnego ogrzewania. Sterownik posiada licznik energii cieplnej przekazywanej na układ grzewczy. Podstawowe funkcje sterownika: zarządzanie systemem solarnym zarządzanie systemem pompy ciepła zarządzanie źródłem awaryjnym ogrzewanie w trybie komfortowym, automatycznym, ograniczonym, wyłączonym (za wyjątkiem kolektorów), antyzamrożeniowym zarządzanie ładowaniem c.w.u. planowanie czasowego podwyższania lub obniżania temperatury mobilny podgląd i możliwość zmiany wybranych ustawień mobilny serwis układu dowolna konfiguracja w zależności od sposobu użytkowania Mobilne zarządzanie ciepłem i kosztami Pakiet BOŚ EKOsystem zapewnia dostęp 24 godziny na dobę, 7 dni w tygodniu do mobilnego nadzoru systemu za pomocą komputera, tabletu czy smartfonu. Dzięki tej funkcji można stale monitorować pracę systemu, zmieniać ustawienia i dopasowywać do zmieniających się potrzeb, zapewniając komfort i wygodę domownikom. 11
12 Specyfikację techniczną, którą trzymasz w ręku wydrukowaliśmy na specjalnym papierze z recyclingu, co oznacza, że podczas druku zaoszczędziliśmy: litrów wody 1090 kwh energii 48 kg odpadów 720 kg drewna Oszczędności skalkulowane dla nakładu szt. Niniejszy materiał nie stanowi oferty w rozumieniu art.66 Kodeksu Cywilnego. W doborze odpowiedniego pakietu pomogą Ci nasi EKOdoradcy. Umów się na bezpłatną konsultację z jednym z nich. Zadzwoń Infolinia , czynna od pon. do pt. w godz. 7:45 21:00 oraz w sob. w godz. 10:00-18:00 Partner BOŚ Ekosystem Sprawdź adres najbliższego Oddziału Banku w Twojej okolicy na Kompleksowe rozwiązanie BOŚ EKOsystem dostarcza: BOŚ Ekosystem Sp. z o.o., ul. Żelazna 32, Warszawa kontakt@bosekosystem.com tel
