EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2017 CZĘŚĆ PISEMNA

Transkrypt

1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu Układ graficzny CKE 2016 Nazwa kwalifikacji: Organizacja i prowadzenie eksploatacji złóż podziemnych Oznaczenie kwalifikacji: M.39 Wersja arkusza: X M.39-X Czas trwania egzaminu: 60 minut EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2017 CZĘŚĆ PISEMNA Instrukcja dla zdającego 1. Sprawdź, czy arkusz egzaminacyjny zawiera 9 stron. Ewentualny brak stron lub inne usterki zgłoś przewodniczącemu zespołu nadzorującego. 2. Do arkusza dołączona jest KARTA ODPOWIEDZI, na której w oznaczonych miejscach: wpisz oznaczenie kwalifikacji, zamaluj kratkę z oznaczeniem wersji arkusza, wpisz swój numer PESEL*, wpisz swoją datę urodzenia, przyklej naklejkę ze swoim numerem PESEL. 3. Arkusz egzaminacyjny zawiera test składający się z 40 zadań. 4. Za każde poprawnie rozwiązane zadanie możesz uzyskać 1 punkt. 5. Aby zdać część pisemną egzaminu musisz uzyskać co najmniej 20 punktów. 6. Czytaj uważnie wszystkie zadania. 7. Rozwiązania zaznaczaj na KARCIE ODPOWIEDZI długopisem lub piórem z czarnym tuszem/ atramentem. 8. Do każdego zadania podane są cztery możliwe odpowiedzi: A, B, C, Odpowiada im następujący układ kratek w KARCIE ODPOWIEDZI: 9. Tylko jedna odpowiedź jest poprawna. 10. Wybierz właściwą odpowiedź i zamaluj kratkę z odpowiadającą jej literą np., gdy wybrałeś odpowiedź A : 11. Staraj się wyraźnie zaznaczać odpowiedzi. Jeżeli się pomylisz i błędnie zaznaczysz odpowiedź, otocz ją kółkiem i zaznacz odpowiedź, którą uważasz za poprawną, np. 12. Po rozwiązaniu testu sprawdź, czy zaznaczyłeś wszystkie odpowiedzi na KARCIE ODPOWIEDZI i wprowadziłeś wszystkie dane, o których mowa w punkcie 2 tej instrukcji. Pamiętaj, że oddajesz przewodniczącemu zespołu nadzorującego tylko KARTĘ ODPOWIEDZI. Powodzenia! * w przypadku braku numeru PESEL seria i numer paszportu lub innego dokumentu potwierdzającego tożsamość

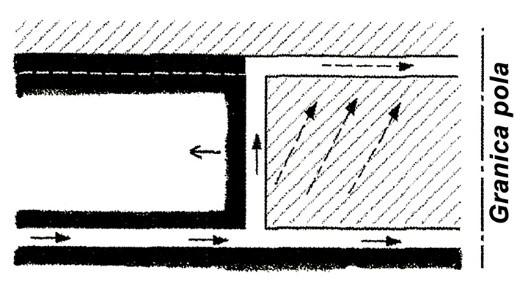

2 Zadanie 1. Rysunek przedstawia rozprowadzenie powietrza przy eksploatacji Zadanie 2. do granic układ na literę Z do granic układ na literę U od granic układ na literę H od granic układ na literę Y Wydobycie dobowe ze ściany strugowej o długości 200,0 m i wysokości 1,4 m, w której uzyskano postęp dobowy 3,6 m/d, przy gęstości węgla ρ = 1,3 Mg/m 3 wynosi Zadanie ,2 Mg/d 1008,0 Mg/d 1179,4 Mg/d 1310,4 Mg/d Wyrobisko korytarzowe drążone w polu metanowym ma przekrój w świetle obudowy 16,0 m 2. Ile wynosi minimalna ilość powietrza, która może płynąć tym wyrobiskiem? Zadanie 4. 96,0 m 3 /min 144,0 m 3 /min 288,0 m 3 /min 960,0 m 3 /min Odstęp między dwoma mijającymi się pojazdami lub maszynami samojezdnymi, powinien wynosić co najmniej Zadanie 5. 0,25 m 0,30 m 0,40 m 0,50 m Który gaz nie jest wybuchowy? Dwutlenek węgla. Tlenek węgla. Siarkowodór. Wodór. Strona 2 z 9

3 Zadanie 6. Pochyłe wyrobisko łączące dwa chodniki na różnych poziomach nazywa się Zadanie 7. pochylnią. przecznicą. chodnikiem. przekopem. Raport zmianowy oddziału górniczego sporządzany jest przez Zadanie 8. nadgórnika. przodowego. dozór wyższy. sztygara zmianowego. W systemie komorowo-filarowym, faza robót rozcinkowych obejmuje Zadanie 9. obieranie filarów do wymiarów resztkowych. wydzielanie filarów technologicznych. likwidację przestrzeni pozłożowych. spągowanie złoża. Wyrobisko korytarzowe drążone w polu niemetanowym ma przekrój w świetle obudowy 20 m 2. Ile wynosi minimalna ilość powietrza, która może płynąć tym wyrobiskiem? Zadanie m 3 /s 6 m 3 /s 3 m 3 /min 6 m 3 /min Która forma organizacji robót stosowana jest w wyrobiskach chodnikowych drążonych z użyciem kombajnów? Potokowo-cykliczna. Cykliczno-szeregowa. Cykliczno-równoległa. Zespolona jednocykliczna. Strona 3 z 9

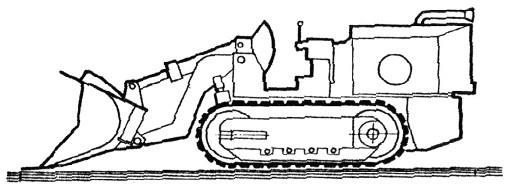

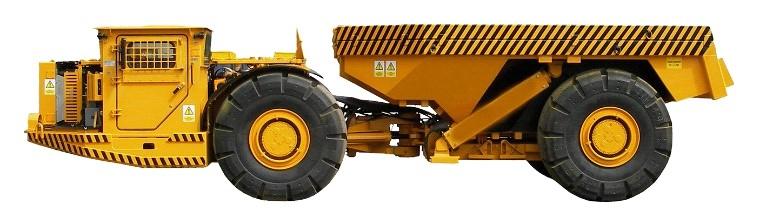

4 Zadanie 11. Na rysunku przedstawiony jest cyklogram. harmonogram robót. harmonogram pracy. system łamania zmian. Zadanie 12. Przenośnik PZG 180/440, o wydajności 150 t/h, przeznaczony jest do odstawy urobku w ścianie. pochylni transportowej. chodniku podścianowym. przodku chodnika węglowego. Zadanie 13. Przedstawiony na rysunku samojezdny wóz służy do odstawy urobku. ładowania urobku. kotwienia wyrobisk. przewozu środków strzałowych. Zadanie 14. Na rysunku przedstawiono ładowarkę zasięrzutną. zgarniakową. do pobierki spągu. bocznie wysypującą. Zadanie 15. Do zabezpieczenia ściany węglowej, o wysokości 2,8 m prowadzonej z podsadzką, należy zastosować obudowę podporową FAZOS-15/31Oz GLINIK-16/30-Pp FAZOS-17/27POp TAGOR-23/54-POz Strona 4 z 9

5 Zadanie 16. Jakie połączenie zapalników przedstawiono na rysunku? Zadanie 17. Szeregowe. Równoległe. Trójpierścieniowe. Szeregowo równoległe. W razie stwierdzenia w wyrobisku zawartości CH 4 do 1,0%, roboty strzałowe wykonuje się przy użyciu materiałów wybuchowych Zadanie 18. skalnych. węglowych. metanowych. metanowych specjalnych. Kto przeprowadza kontrolę zawartości metanu w polach metanowych pod stropem w 10-metrowym odcinku wyrobiska, w którym znajdują się stanowiska pracy, przed rozpoczęciem pracy i w czasie pracy co 2 godziny? Zadanie 19. Osoby dozoru. Metaniarze. Przodowi. Strzałowi. Przyrząd przedstawiony na rysunku używany jest do Zadanie 20. łączenia lontów detonujących. łączenia przewodów strzałowych. formowania ładunków przybitki specjalnej. uzbrajania lontu detonującego zapalnikiem elektrycznym. Pierwszą czynnością przy zabudowie kotew rozprężnych jest dokręcenie kotwy. wprowadzenie żerdzi do otworu. przytrzymanie podkładki do stropu. wprowadzenie ładunków klejowych do otworu. Strona 5 z 9

6 Zadanie 21. Objawem zagrożenia pożarowego w wyrobisku podziemnym jest Zadanie 22. odpryskiwanie węgla z calizny. większa ilość zwiercin podczas wiercenia. zakleszczanie się wiertła podczas wiercenia. wydzielanie się węglowodorów aromatycznych. W podziemnych zakładach górniczych zagrożenie wodne klasyfikuje się według Zadanie klas. 3 stopni. 3 kategorii. 4 kategorii. Jeżeli w udostępnionym pokładzie stwierdzono występowanie metanu pochodzenia naturalnego w ilości 5,0 m 3 /Mg, w przeliczeniu na czystą substancję węglową, pokład taki zalicza się do kategorii Zadanie 24. I zagrożenia CH 4 II zagrożenia CH 4 III zagrożenia CH 4 IV zagrożenia CH 4 W którym obszarze wykresu oznaczone są granice wybuchowości CH 4? Obszarze 1 Obszarze 2 Obszarze 3 Obszarze 4 Strona 6 z 9

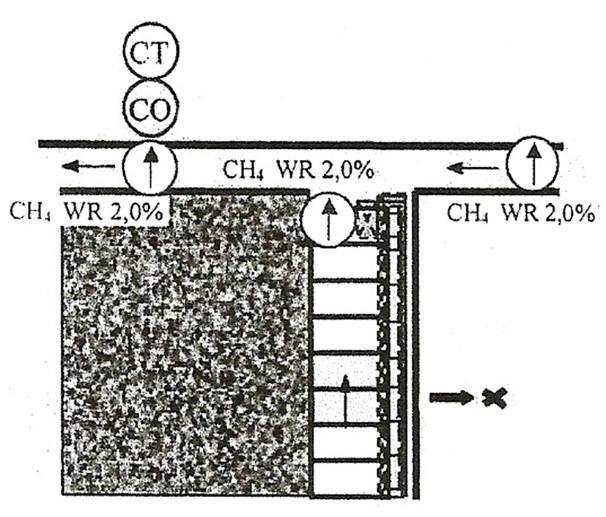

7 Zadanie 25. Wartość wskaźnika Grahama G oblicza się w celu wczesnego wykrycia zagrożenia Zadanie 26. wyrzutami gazów i skał. metanowego. pożarowego. wodnego. Jeżeli w wyrobisku górniczym intensywność chłodzenia jest mniejsza od 11 katastopni wilgotnych, należy Zadanie 27. kontynuować pracę. ograniczyć czas pracy do 6 godzin. ograniczyć czas pracy do 6,5 godzin. wycofać ludzi z zagrożonego wyrobiska. Na schemacie zabezpieczenia ściany zaznaczono czujniki tlenu, tlenku węgla i metanu. temperatury, tlenku węgla i metanu. temperatury, dwutlenku węgla i metanu. tlenku węgla, metanu i dwutlenku węgla. Zadanie 28. Gdy długość półek zapory przeciwwybuchowej pyłowej jest zawarta w granicach od 50 do 65% maksymalnej szerokości wyrobiska w miejscu ich zabudowy, to jest to konstrukcja zapory Zadanie 29. bocznej. zwykłej. rozstawnej. o skróconej długości półek. W polu niemetanowym przodek i strefa przyprzodkowa chodnika węglowego, powinny być przed urabianiem MW opylone pyłem kamiennym w ilości 0,5 kg na otwór. 1,0 kg na otwór. 2,0 kg na otwór. 3,0 kg na otwór. Strona 7 z 9

8 Zadanie 30. W podziemnych zakładach górniczych według 3 kategorii klasyfikuje się zagrożenie Zadanie 31. pyłami szkodliwymi dla zdrowia. wybuchem pyłu węglowego. metanowe. tąpaniami. Stan obudowy ŁP sprawdza się między innymi przez kontrolę momentu dokręcenia nakrętek strzemion SDO32/34/36, kluczem dynamometrycznym o momencie 250,0 Nm 350,0 Nm 400,0 Nm 450,0 Nm Zadanie 32. Na rysunku przedstawiono wiązanie Zadanie 33. niemieckie na ciśnienie z boku. niemieckie na ciśnienie z góry. szwedzkie. polskie. Do pomiaru intensywności chłodzenia stosuje się Zadanie 34. manometr. anemometr. psychrometr. katatermometr. Konwergometru używa się do pomiaru naciągu kotew. wielkości zaciskania wyrobisk. podporności stojaków hydraulicznych. parametrów wytrzymałościowych stropu. Strona 8 z 9

9 Zadanie 35. Do pomiaru rezystancji obwodu strzałowego służy Zadanie 36. próbnik. omomierz. impulsometr. amperomierz. Po usłyszeniu sygnału alarmu pożarowego, czyli szeregu sygnałów krótkich (tzw. szturmu ) i 4 długich, pracownik powinien natychmiast wycofać się Zadanie 37. pod prąd powietrza. z prądem powietrza. do najbliższej komory ppoż. do wnęki z rurociągiem sprężonego powietrza. Pracownik zatrudniony w wyrobisku, w którym wartość stężenia pyłu szkodliwego dla zdrowia wynosi 6 NDS powinien stosować Zadanie 38. maskę twarzową MT sprzęt filtrujący klasy 1 sprzęt filtrujący klasy 2 sprzęt filtrujący klasy 3 Kombajnista w ścianie węglowej powinien obowiązkowo używać Zadanie 39. maski MT i linki pomocniczej. okularów przeciwodpryskowych i półmaski P1. okularów przeciwodpryskowych i rękawic ochronnych. rękawic ochronnych, okularów ochronnych typu gogle i półmaski P3. Jeżeli w wyrobisku podziemnym w polu metanowym pojawią się dymy pożarowe należy użyć sprzętu o symbolu Zadanie 40. P3 M-1c SR-60 WG-2M Osoby, przebywające w wyrobisku, przydzielony im sprzęt izolujący układ oddechowy powinny posiadać przy sobie. w zasięgu ręki. w zasięgu wzroku. na stanowisku pracy. Strona 9 z 9
