INSTRUKCJA MONTAŻU GRADARA BASIC/BASIC D GRADARA TREND/TREND D GRADARA ELEGANCE/ELEGANCE D (dotyczy także modeli w wersji FIRE)

Transkrypt

1 INSTRUKCJA MONTAŻU GRADARA BASIC/BASIC D GRADARA TREND/TREND D GRADARA ELEGANCE/ELEGANCE D (dotyczy także modeli w wersji FIRE) Montaż drzwi powinien być wykonany przez wykwalifikowane osoby. Producent nie ponosi odpowiedzialności za skutki wynikające z nieprawidłowego montażu produktu.! Uwaga: Przed rozpoczęciem montażu sprawdź, czy otwór drzwiowy posiada prawidłowe wymiary, zachowany jest pion ściany i poziom posadzki. Upewnij się, że w obrębie otworu montażowego nie ma zanieczyszczeń oraz zbędnych przedmiotów. Składanych elementów nie należy kłaść bezpośrednio na powierzchnię posadzki. Temperatura powietrza w trakcie prac montażowych i po ich zakończeniu powinna wynosić od +15 C do +25 C. Wilgotność względna powietrza powinna zawierać się w zakresie 40 60%. Do montażu wersji GRADARA FIRE należy stosować wyłącznie atestowane pianki montażowe i uszczelniacze silikonowe do drewnianych drzwi przeciwpożarowych. Spis treści: Zawartość opakowania Montaż ościeżnicy GRADRA BASIC/BASIC D/TREND/TREND D/ELEGANCE/ELEGANCE D Montaż skrzydła drzwi GRADARA str 2 str 5 str 8 4. Montaż zabudowy ościeża GRADARA TREND/TREND D 4.1 Montaż z deskami opaskowymi o szerokości do 300mm 4.2 Montaż z deskami opaskowymi o szerokości powyżej 300mm 5. Montaż zabudowy ościeża GRADARA ELEGANCE/ELEGANCE D 5.1 Montaż z deskami opaskowymi o szerokości do 300mm 5.2 Montaż z deskami opaskowymi o szerokości powyżej 300mm str 9 str 11 str 12 str Montaż wyposażenia opcjonalnego w GRADARA BASIC/BASIC D/TREND/TREND D/ ELEGANCE/ELEGANCE D str 15

2 ZAWARTOŚĆ OPAKOWANIA 1. Zawartość opakowań GRADARA BASIC zawartość opakowania 1 paczka: skrzydło drzwi blok ościeżnicy z progiem stałym; dyble wizjer 2 paczka: listwy ćwierćwałki 3 paczka - okucia drzwiowe GRADARA BASIC D zawartość opakowania 1 paczka: skrzydło drzwi z progiem opadającym 2 paczka: ościeżnica (rozkręcona) dyble wizjer 3 paczka: listwy ćwierćwałki 4 paczka - : okucia drzwiowe Zawartość opakowania po wyciągnięciu Zawartość opakowania po wyciągnięciu Drzwi Listwy Ćwierćwałki Wizjer Skrzydło drzwi Elementy Listwy Ćwierćwałki Wizjer () () ościeżnicy () () 8x Kotwa 7,5x112 (A) Mimośród (M) Trzpień mimośrodu (T) 10x Zaślepka do Clamex (Z) OPCJONALNIE zawartość opakowania z okuciami 8x Kotwa 7,5x112 (A) Konfirmat 7x85 (K1) Mimośród (M) Trzpień mimośrodu (T) 10x Zaślepka do Clamex (Z) OPCJONALNIE zawartość opakowania z okuciami Klamka + szyldy Wkładki Klamka + szyldy Wkładki 2 Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D

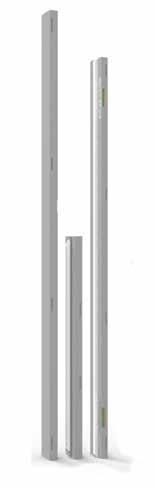

3 ZAWARTOŚĆ OPAKOWANIA GRADARA TREND zawartość opakowania GRADARA TREND D zawartość opakowania 1 paczka: skrzydło drzwi z progiem opadającym 1 paczka: skrzydło drzwi blok ościeżnicy z progiem stałym; dyble wizjer 2 paczka: ościeżnica (rozkręcona), dyble wizjer 2 paczka: tunel lewy i prawy nadproża (z przykręconymi profilami aluminowymi) kątowniki wkręty konfirmaty 4 paczka - : 3 paczka: okucia drzwiowe deski opaskowe (z przykręconymi profilami aluminiowymi pionowymi), profil aluminiowy poziomy zewnętrzny 3 paczka: tunel lewy tunel prawy nadproża (z przykręconymi profilami aluminiowymi kątowniki wkręty 4 paczka 5 paczka - : deski opaskowe okucia drzwiowe (z przykręconymi profilami aluminiowymi pionowymi) profil aluminiowy poziomy zewnętrzny Zawartość opakowania po wyciągnięciu Zawartość opakowania po wyciągnięciu Wizjer Drzwi Listwy () Tunel i deski opaskowe Profil aluminiowy Wizjer Skrzydło drzwi Elementy ościeżnicy Listwy () Tunel i deski opaskowe Profil aluminiowy Trzpień mimośrodu (T) 8x 5 Kotwa 7,5x112 (A) Konfirmat 7x50 (K2) Wkręt Mimośród (M) Trzpień mimośrodu (T) 4,5x16 (W) 10x 8x 5 Zaślepka do Clamex (Z) Kotwa 7,5x112 (A) Konfirmat 7x85 (K1) Konfirmat 7x50 (K2) Wkręt Zaślepka do Mimośród (M) 4,5x16 (W) Clamex (Z) 10x Płaskownik 170x30x2 (P) Kątownik 30x30x1,5 (B) OPCJONALNIE zawartość opakowania z okuciami Klamka + szyldy Wkładki Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D 10x 10x Płaskownik 170x30x2 (P) Kątownik 30x30x1,5 (B) OPCJONALNIE zawartość opakowania z okuciami Klamka + szyldy Wkładki 3

4 ZAWARTOŚĆ OPAKOWANIA GRADARA ELEGANCE zawartość opakowania GRADARA ELEGANCE D zawartość opakowania 1 paczka: skrzydło drzwi z progiem opadającym 1 paczka: skrzydło drzwi blok ościeżnicy z progiem stałym; dyble wizjer 2 paczka: ościeżnica (rozkręcona), dyble wizjer 2 paczka: tunel lewy i prawy nadproża (z przykręconymi profilami aluminowymi) kątowniki wkręty konfirmaty 3 paczka: 4 paczka - : deski opaskowe okucia drzwiowe (z przykręconymi profilami aluminiowymi pionowymi), profil aluminiowy poziomy zewnętrzny 3 paczka: tunel lewy i prawy nadproża (z przykręconymi profilami aluminowymi) kątowniki wkręty 5 paczka - : 4 paczka okucia drzwiowe deski opaskowe (z przykręconymi profilami aluminiowymi pionowymi) profil aluminiowy poziomy zewnętrzny Zawartość opakowania po wyciągnięciu Zawartość opakowania po wyciągnięciu Wizjer Drzwi Tunel i deski opaskowe Listwy () 8x 31x Kotwa 7,5x112 (A) Wkręt Mimośród (M) Trzpień mimośrodu (T) 4,5x16 (W) Profil aluminiowy Listwy () Tunel i deski opaskowe 8x 31x Kotwa 7,5x112 (A) Konfirmat 7x85 (K1) Mimośród (M) Trzpień Wkręt mimośrodu (T) 4,5x16 (W) Kątownik 30x30x1,5 (B) OPCJONALNIE zawartość opakowania z okuciami 4 Elementy ościeżnicy Zaślepka do Clamex (Z) Płaskownik 170x30x2 (P) Wkładki Skrzydło drzwi 10x Klamka + szyldy Wizjer Profil aluminiowy 10x Zaślepka do Clamex (Z) Płaskownik 170x30x2 (P) Kątownik 30x30x1,5 (B) OPCJONALNIE zawartość opakowania z okuciami Klamka + szyldy Wkładki Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D

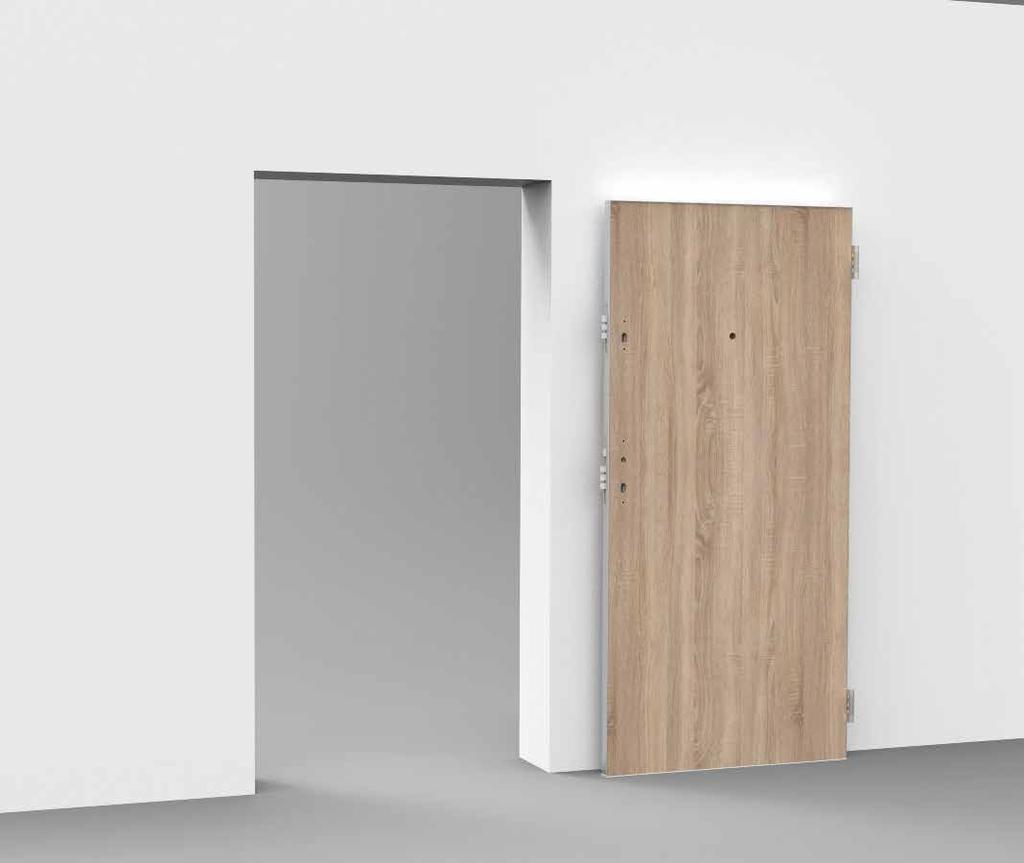

5 MONTAŻ OŚCIEŻNICY 2. Montaż ościeżnicy GRADARA BASIC/BASIC D/TREND/TREND D/ELEGANCE/ELEGANCE D Warunkiem prawidłowego montażu jest dokładne oczyszczenie otworu montażowego z zanieczyszczeń oraz zbędnych przedmiotów. W obrębie ościeżnicy podłoga musi być prosta. 1A 1B S4 90 o. Wersja z progiem stałym. BASIC / TREND / ELEGANCE Rozpakuj drzwi, usuń pasy transportowe i zdemontuj skrzydło drzwi. Demontaż należy rozpocząć od ustawienia drzwi w pionie, na równej posadzce. Następnie wyjmij wkładki dystansowe włożone pomiędzy skrzydło a blok ościeżnicy na czas transportu. Otwórz skrzydło drzwi na około 90, zabezpiecz drzwi przed przewróceniem. Wykręć z części ościeżnicowej zawiasów środkowe śruby blokujące, poluzuj dwie śruby mocujące, pierwszą powyżej i pierwszą poniżej środkowej śruby blokującej i wysuń skrzydło drzwi. Wersja z progiem opadającym. BASIC D / TREND D / ELEGANCE D Rozpakuj ościeżnicę i dokładnie sprawdź zawartość opakowania. Złóż ze sobą stojak i nadproże oraz skręć je przy pomocy wkrętów typu Konfirmat (K1). Zrób podobnie w przypadku drugiego stojaka. Pomiędzy stojakiem a nadprożem należy zachować kąt 90. Dokładne grafiki ilustrujące położenie poszczególnych części i śrub zawiasów znajdziesz w rozdziale 3. Montaż skrzydła drzwi Gradara. Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D 5

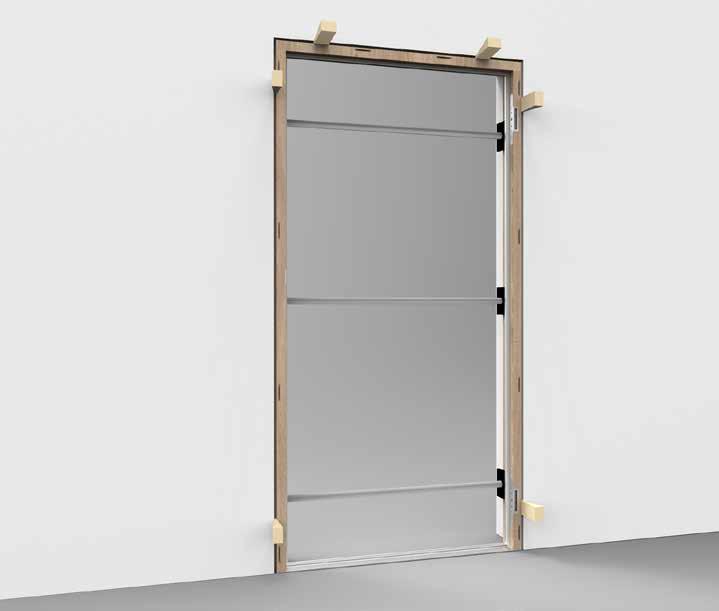

6 2 MONTAŻ OŚCIEŻNICY 3 Silikon mieszkanie Wyjmij uszczelki z profili aluminiowych. Zamocuj rozpórki stolarskie. Rozpórki muszą być ustawione dokładnie na szerokość pomiędzy stojakami. Uwaga: Dotyczy wyłącznie wersji z progiem stałym. Przed wstawieniem ościeżnicy, równomiernie nałóż warstwę silikonu bezbarwnego pod próg stały ościeżnicy w celu jego wygłuszenia oraz zapobiegnięcia przedostawania się pod próg zanieczyszczeń. 4 korytarz 5 kierunek otwierania drzwi mieszkanie Umieszczając ościeżnicę w ościeżu zwróć szczególną uwagę na jej prawidłowe ustawienie i kierunek. mieszkanie Starannie ustaw ościeżnicę przy pomocy uchwytów lub klinów stolarskich, mocując je w szczelinie pomiędzy ościeżnicą a ścianą. Sprawdź przy pomocy poziomicy, miarki lub/i przymiaru kątowego geometrię ościeżnicy (piony i prostoliniowość stojaków oraz poziom nadproża). Jeśli geometria ościeżnicy nie jest zachowana dokonaj korekty. 6 Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D

7 MONTAŻ OŚCIEŻNICY 6 Piana 7 T30 Wprowadź piankę montażową* w szczeliny pomiędzy ościeżnicą a murem na całą grubość ościeżnicy. Pozostaw na czas wskazany przez producenta, aż pianka się utwardzi. W razie potrzeby, po wyschnięciu pianki usuń jej nadmiar. *Do montażu wersji GRADARA FIRE należy stosować wyłącznie atestowane pianki montażowe do drewnianych drzwi przeciwpożarowych. Przygotuj kotwy (A). Przez otwory przygotowane w profilach aluminiowych ościeżnicy wykonaj otwory o średnicy 6mm na kotwy. Uwaga: Otwory pod kotwy należy wiercić prostopadle do ościeża. Zamontuj po 4 symetrycznie rozmieszczone kotwy w każdym stojaku. Po zamontowaniu kotew, zamontuj z powrotem uszczelki. Sprawdź ponownie przy pomocy poziomicy, miarki lub/i przymiaru kątowego geometrię ościeżnicy. Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D 7

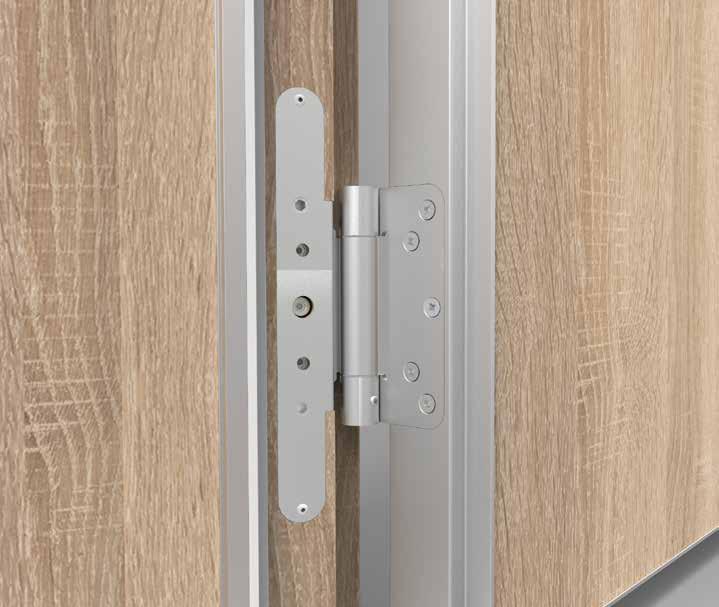

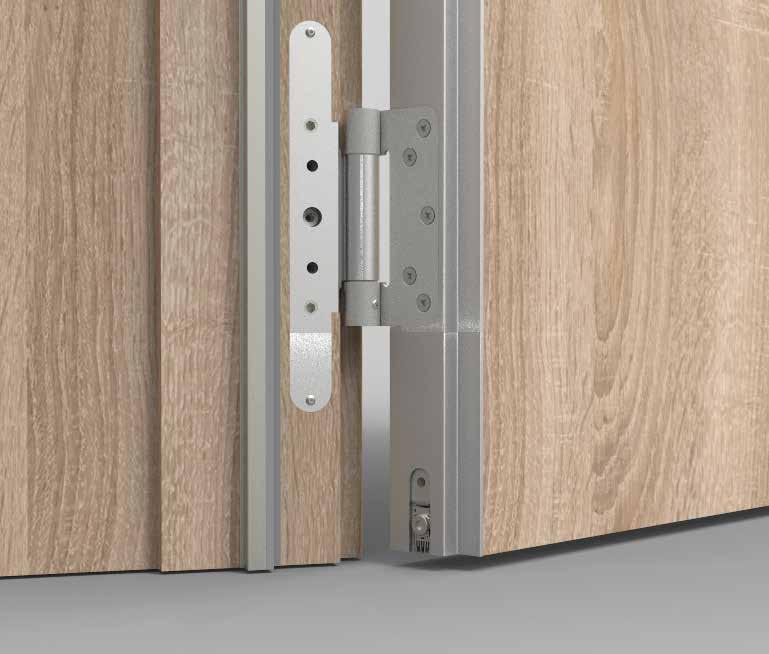

8 MONTAŻ SKRZYDŁA DRZWI 3. Montaż skrzydła drzwi GRADARA S5 1 2 S5 płytka 1. 4mm Rozsuń płytki w gniazdach zawiasów przy pomocy pierścieni gumowych zamocowanych na dwóch śrubach regulacyjnych, tak aby powstała szczelina pod płetwę części skrzydłowej zawiasów była możliwie szeroka. S5 3 4 Płetwy w części skrzydłowej zawiasów ustaw równolegle do płaszczyzny skrzydła, wsuń pomiędzy dwie płytki w otwory zawiasów w ościeżnicy i wkręć z powrotem środkowe śruby blokujące (patrz rys - 1.) pozostawiając lekki luz. Ustaw odległość pomiędzy walcem korpusu każdego z zawiasów a ościeżnicą tak aby wynosiła 4mm, następnie ustaw skrzydło w płaszczyźnie pionowej (szczelina górna od skrzydła do nadproża powinna wynosić nominalnie 3,5mm, szczelina dolna od skrzydła do posadzki 11,5mm, dla wersji z progiem stałym oraz 6,5mm dla wersji D, z progiem opadającym). Po sprawdzeniu prawidłowego położenia skrzydła dokręć śruby mocujące i blokujące. S3 Dwie skrajne śruby (górna i dolna) w części ościeżnicowej każdego z zawiasów służą do regulacji pionowych szczelin pomiędzy skrzydłem i ościeżnicą. Koniecznych regulacji dokonaj przekręcając na przemian obie śruby po nie więcej niż pół obrotu na raz aż do uzyskania równych szczelin pionowych (nominalna szerokość każdej szczeliny pionowej wynosi 3,5mm). Wyreguluj próg opadający. Uwaga: Dotyczy wyłącznie wersji z progiem opadającym. Zamontuj wizjer. 8 Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D

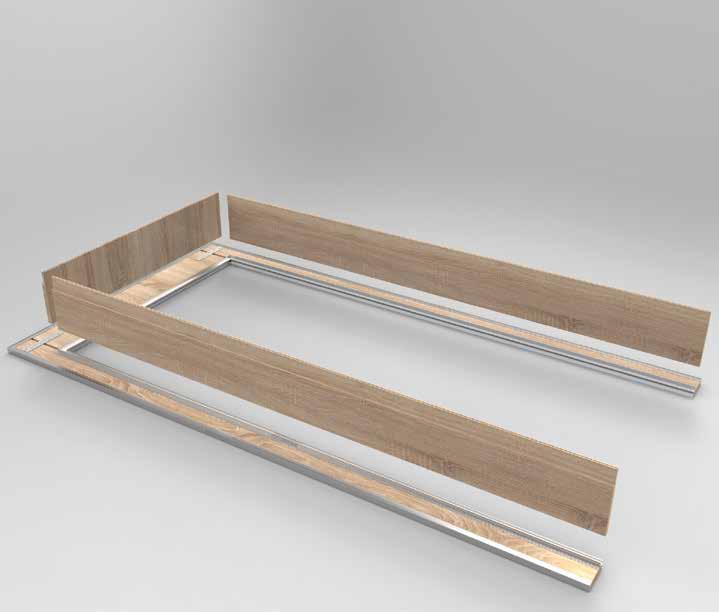

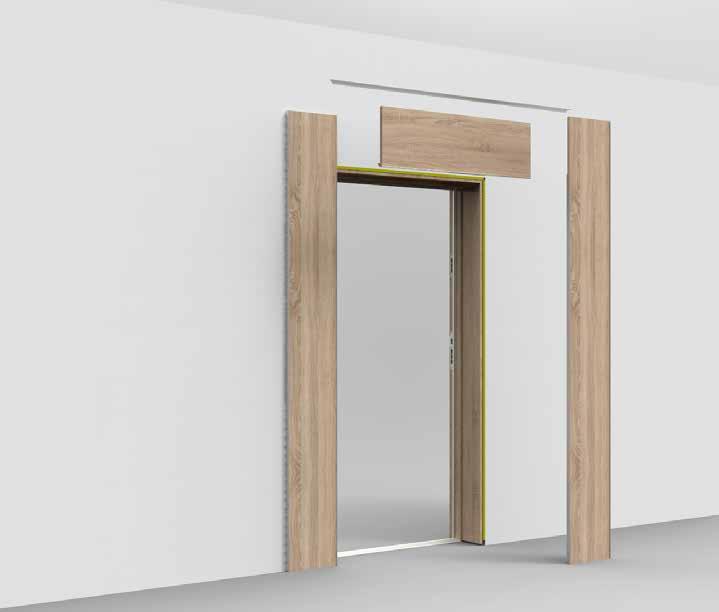

9 MONTAŻ ZABUDOWY OŚCIEŻA GRADARA TREND 4. Montaż zabudowy ościeża w GRADARA TREND/TREND D Zabudowa ościeżnicy Gradara Trend służy do ozdobnego wykończenia ościeżnicy w świetle przejścia otworu montażowego (tunel) oraz w płaszczyźnie ścian, w obrębię otworu (deski opaskowe) od strony korytarza/klatki schodowej. Montaż zabudowy należy przeprowadzić na wykończonych ścianach wokół ościeża. 4.1 Montaż z deskami opaskowymi o szerokości do 300mm mm Przed przystąpieniem do montażu wstaw elementy tunelu w ościeżnicę i sprawdź czy są wysunięte od płaszczyzny ściany o około 3mm. (Patrz rys.) Jeśli wysunięcie jest większe, tunel należy dociąć do żądanej wartości. Czynność należy wykonać bardzo starannie z uwzględnieniem nierówności na płaszczyźnie ściany. Fabryczne szerokości elementów tunelu to: 195, 300 lub 500mm. Na odpowiednio przygotowanej powierzchni połóż deski opaskowe pionowe oraz poziomą. Skręć je ze sobą za pomocą wkrętów (W) i płaskowników (P), następnie sprawdź położenie i licowanie desek opaskowych pionowych i poziomej o 90 o 90 o W miejscu wskazanym na rysunku na deski opaskowe nałóż górny profil aluminiowy. Nanieś klej montażowy na profile aluminiowe. Zachowując kąt 90, umieść w profilach elementy tunelu. Przykręć profil przy pomocy wkrętów (W) w celu jego trwałego połączenia z deskami opaskowymi. Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D 9

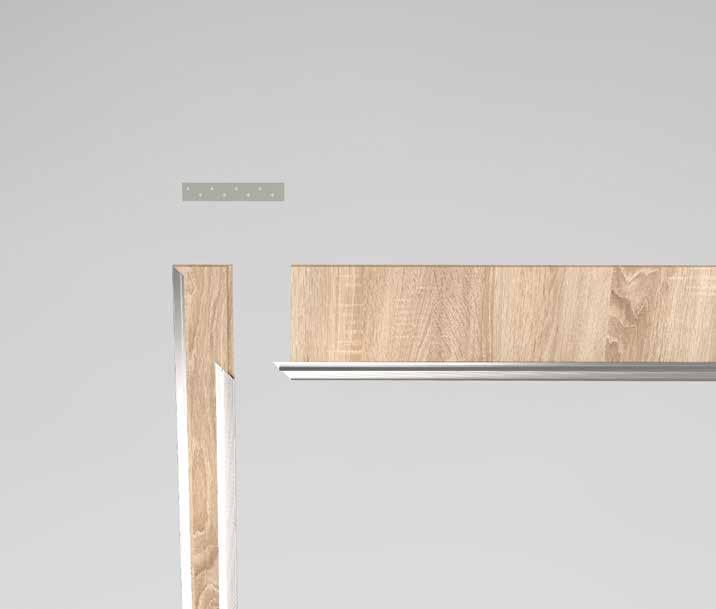

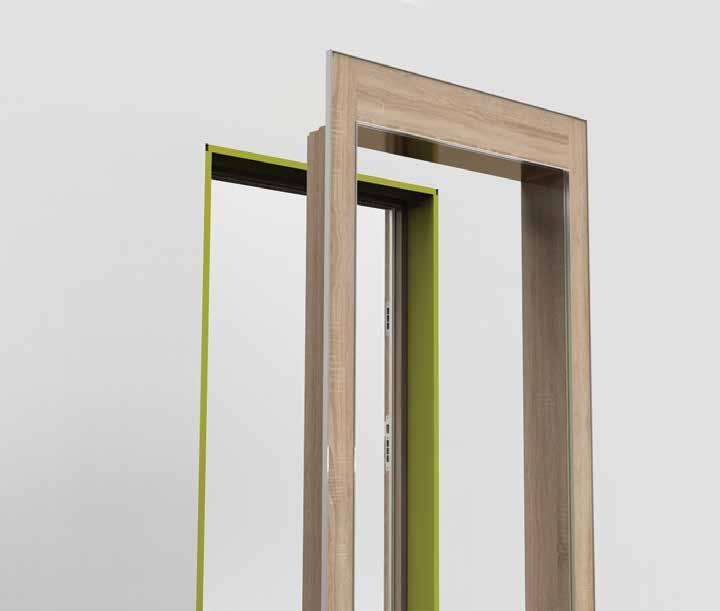

10 MONTAŻ ZABUDOWY OŚCIEŻA GRADARA TREND 5 S4 6 Skręć tunel lewy i prawy z tunelem nadproża za pomocą konfirmantów (K2), następnie przy pomocy wkrętów (W) i kątowników (B) skręć elementy tunelu z deskami opaskowymi. Kątowniki rozmieść symetrycznie po 3 na każdą stronę (elementy pionowe) i 2 na tunel nadproża. Uwaga: Po skręceniu upewnij się, że pomiędzy elementami nie ma szczelin i zachowany jest kąt 90. Dla uzyskania właściwej izolacyjności akustycznej drzwi, przed montażem tunelu z deskami opaskowymi uzupełnij wolne przestrzenie w ościeżu wełną mineralną o gęstości minimum 80 kg/m³. Następnie nanieś klej montażowy we wpust w ościeżnicy oraz na wewnętrzną powierzchnię desek opaskowych. 7 8 Ustaw zmontowany tunel z deskami opaskowymi w świetle otworu montażowego. Wolną (otwartą) krawędź tunelu wsuń w ościeżnicę. Dociskaj deski opaskowe do płaszczyzny ściany zachowując jednocześnie kąt 90 między tunelem a deskami opaskowymi. Ponownie sprawdź geometrię, w razie potrzeby dokonaj korekt. 10 Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D

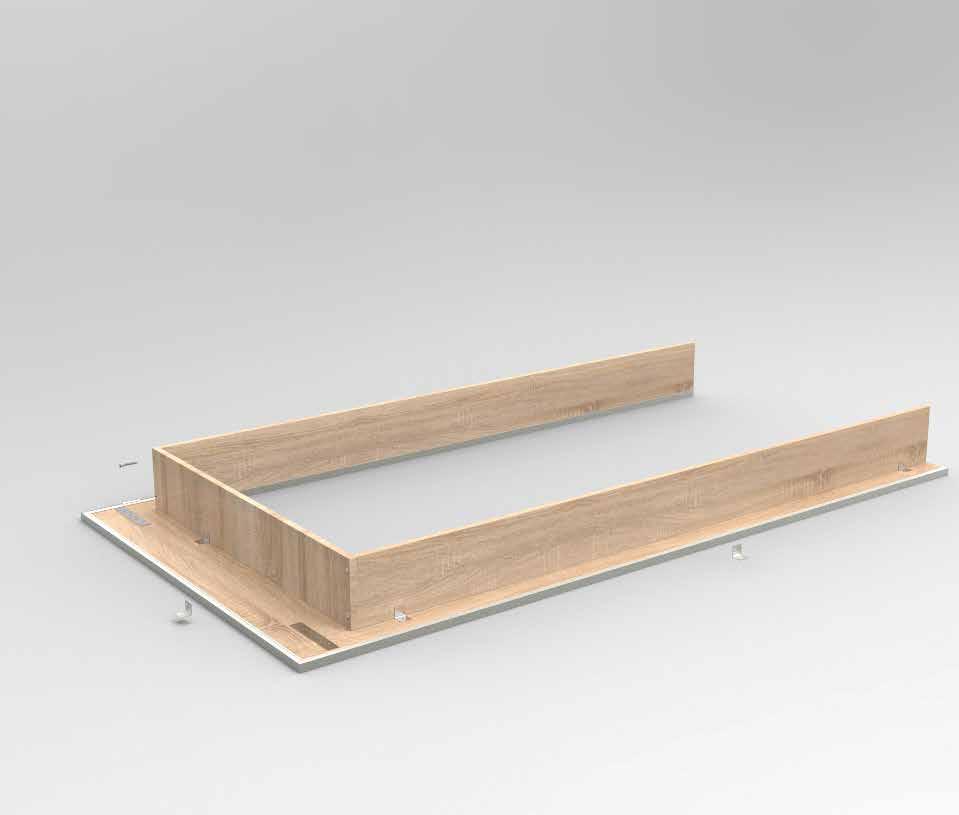

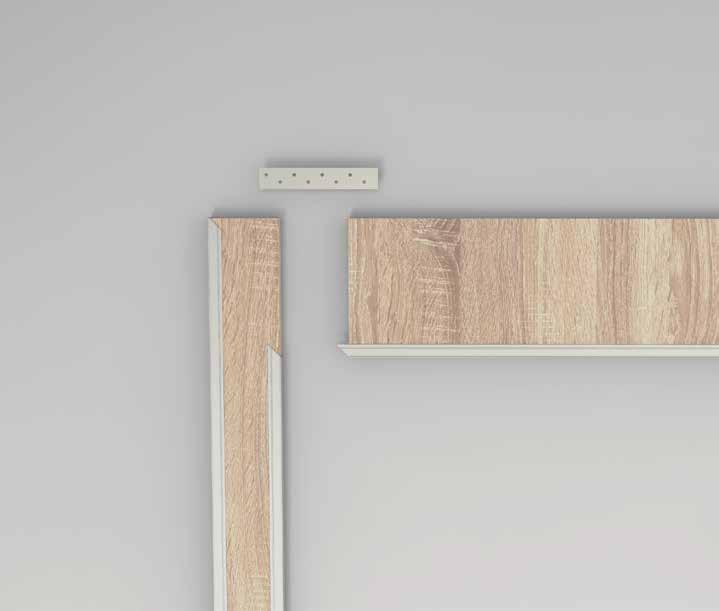

11 MONTAŻ ZABUDOWY OŚCIEŻA GRADARA TREND 4.2 Montaż z deskami opaskowymi o szerokości powyżej 300mm 1 2 S4 3mm Przed przystąpieniem do montażu wstaw elementy tunelu w ościeżnicę i sprawdź czy są wysunięte od płaszczyzny ściany o około 3mm. (Patrz rys.) Jeśli wysunięcie jest większe, tunel należy dociąć do żądanej wartości. Czynność należy wykonać bardzo starannie z uwzględnieniem nierówności na płaszczyźnie ściany. Fabryczne szerokości elementów tunelu to: 195, 300 lub 500mm. Na odpowiednio przygotowanej powierzchni połóż elementy tunelu. Skręć tunel lewy i prawy z tunelem nadproża za pomocą konfirmantów (K2). 3 4 Nanieś klej montażowy we wpust w ościeżnicy (w miejscach wskazanych na rysunku), wstaw tunel i sprawdź jego geometrię w ościeżu, jeśli to konieczne dokonaj korekty. Dla uzyskania najwyższej izolacyjności akustycznej drzwi uzupełnij przestrzenie pomiędzy tunelem a ościeżem wełną mineralną o gęstości minimum 80 kg/m³. Ewentualne ubytki wypełnij dodatkowo pianą montażową. Nanieś klej montażowy na wewnętrzną powierzchnię desek opaskowych oraz na wewnętrzną powierzchnię profili aluminiowych. Następnie, połącz deski opaskowe z tunelem jednocześnie dociskając kolejne deski opaskowe do płaszczyzny ściany. Sprawdź ustawienie (geometrię) desek opaskowych względem siebie oraz względem tunelu, w razie potrzeby dokonaj korekt. Przyklej zewnętrzny profil aluminiowy poziomy. Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D 11

12 MONTAŻ ZABUDOWY OŚCIEŻA GRADARA ELEGANCE 5. Montaż zabudowy ościeża w GRADARA ELEGANCE/ELEGANCE D GRADARA ELEGANCE/ELEGANCE D Zabudowa ościeżnicy Gradara Elegance służy do ozdobnego wykończenia ościeżnicy w świetle przejścia otworu montażowego (tunel) oraz w płaszczyźnie ścian, w obrębię otworu (deski opaskowe) od strony korytarza/klatki schodowej. Montaż zabudowy należy przeprowadzić na wykończonych ścianach wokół ościeża. 5.1 Montaż z deskami opaskowymi o szerokości do 300mm mm Przed przystąpieniem do montażu wstaw elementy tunelu w ościeżnicę i sprawdź czy są wysunięte od płaszczyzny ściany o około 3mm (patrz rys.) Jeśli wysunięcie jest większe, tunel należy dociąć do żądanej wartości od strony przykręconych fabrycznie profili aluminiowych. W tym celu należy zdemontować profile i zamontować ponownie po docięciu elementów tunelu. Czynność należy wykonać bardzo starannie z uwzględnieniem nierówności na płaszczyźnie ściany. Fabryczne szerokości desek tunelu to 195, 300 lub 500mm. 3 Na odpowiednio przygotowanej powierzchni połóż deski opaskowe pionowe oraz poziomą. Skręć je ze sobą przy pomocy wkrętów (W) i płaskowników (P), następnie sprawdź położenie i licowanie desek opaskowych pionowych i poziomej o 90 o 90 o W miejscu wskazanym na rysunku na deski opaskowe nałóż górny profil aluminiowy. Nanieś klej montażowy na profile aluminiowe. Zachowując kąt 90, umieść w profilach elementy tunelu. Przykręć profil przy pomocy wkrętów (W) w celu jego trwałego połączenia z deskami opaskowymi. 12 Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D

13 MONTAŻ ZABUDOWY OŚCIEŻA GRADARA ELEGANCE 5 S4 6 Skręć tunel lewy i prawy z tunelem nadproża za pomocą wkrętów (W) i kątkowników (B). Uwaga: Po skręceniu upewnij się, że pomiędzy elementami nie ma szczelin i zachowany jest kąt 90. Dla uzyskania właściwej izolacyjności akustycznej drzwi, przed montażem tunelu z deskami opaskowymi uzupełnij wolne przestrzenie w ościeżu wełną mineralną o gęstości minimum 80 kg/m³. Następnie nanieś klej montażowy we wpust w ościeżnicy oraz na wewnętrzną powierzchnię desek opaskowych (w miejscach wskazanych na rysunku). 7 8 Ustaw zmontowany tunel z deskami opaskowymi w świetle otworu montażowego. Wolną (otwartą) krawędź tunelu wsuń w ościeżnicę. Dociskaj deski opaskowe do płaszczyzny ściany zachowując jednocześnie kąt 90 między tunelem a deskami opaskowymi. Ponownie sprawdź geometrię, w razie potrzeby dokonaj korekt. Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D 13

14 MONTAŻ ZABUDOWY OŚCIEŻA GRADARA ELEGANCE 5.2 Montaż z deskami opaskowymi o szerokości powyżej 300mm 1 2 3mm Przed przystąpieniem do montażu wstaw elementy tunelu w ościeżnicę i sprawdź czy są wysunięte od płaszczyzny ściany o około 3mm (patrz rys.) Jeśli wysunięcie jest większe, tunel należy dociąć do żądanej wartości od strony przykręconych fabrycznie profili aluminiowych. W tym celu należy zdemontować profile i zamontować ponownie po docięciu elementów tunelu. Czynność należy wykonać bardzo starannie z uwzględnieniem nierówności na płaszczyźnie ściany. Fabryczne szerokości desek tunelu to 195, 300 lub 500mm. 3 Nanieś klej montażowy w szczeliny tunelu (w miejscach wskazanych na rysunku). Wsuń w profil aluminiowy ościeżnicy kolejno tunel pionowy lewy, prawy i nadproża. Tunel nadproża ustaw w takim położeniu aby nachodzenie na tunel pionowy lewy i prawy było jednakowe. Sprawdź geometrię tunelu w ościeżu, jeśli to konieczne dokonaj korekty. Dla uzyskania najwyższej izolacyjności akustycznej drzwi uzupełnij przestrzenie pomiędzy tunelem a ościeżem wełną mineralną o gęstości minimum 80 kg/m³. Ewentualne ubytki wypełnij dodatkowo pianą montażową. Nanieś klej montażowy na wewnętrzną powierzchnię desek opaskowych oraz na wewnętrzną powierzchnię profili aluminiowych. Następnie, połącz deski opaskowe z tunelem jednocześnie dociskając kolejne deski opaskowe do płaszczyzny ściany. Sprawdź ustawienie (geometrię) desek opaskowych względem siebie oraz względem tunelu, w razie potrzeby dokonaj korekt. 14 Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D

15 MONTAŻ WYPOSAŻENIA OPCJONALNEGO 6. Montaż wyposażenia opcjonalnego w GRADARA BASIC/BASIC D/TREND/TREND D/ GRADARA ELEGANCE/ELEGANCE D 6.1 Ćwierćwałki GRADARA BASIC/BASIC D 1 45 O Przytnij ćwierćwałki na odpowiednią długość, następnie przyklej je używając kleju montażowego dociskając ćwierćwałki do ościeżnicy i ościeża. 6.2 Listwy GRADARA BASIC/BASIC D/TREND/TREND D/ELEGANCE/ELEGANCE D 1 2 S5 Na odpowiednio przygotowanej powierzchni połóż listwy pionowe oraz poziomą. W otworach umieść załączone mimośrody (M). Całość skręć przy pomocy trzpieni mimośrodów (T), następnie sprawdź położenie i licowanie listew pionowych i poziomej. Złożone listwy zamontuj do ościeżnicę za pomocą łączników Clamex. Wsuń zaczepy łączników w gniazda łączników, następnie przez otwory na wewnętrznej płaszczyźnie ościeżnicy, kluczem imbusowym zablokuj zaczepy. Zakryj otwory zaślepkami (Z). Instrukcja montażu GRADARA BASIC/BASIC D/TREND/ TREND D/ELEGANCE/ELEGANCE D 15
