1 Piecyk na drewno model: 350 CB 360 CB Instrukcja obsługi i montaŝu Generalny importer: Kominki Dovre Sp.j. ul. Piłsudskiego 75, Olsztyn

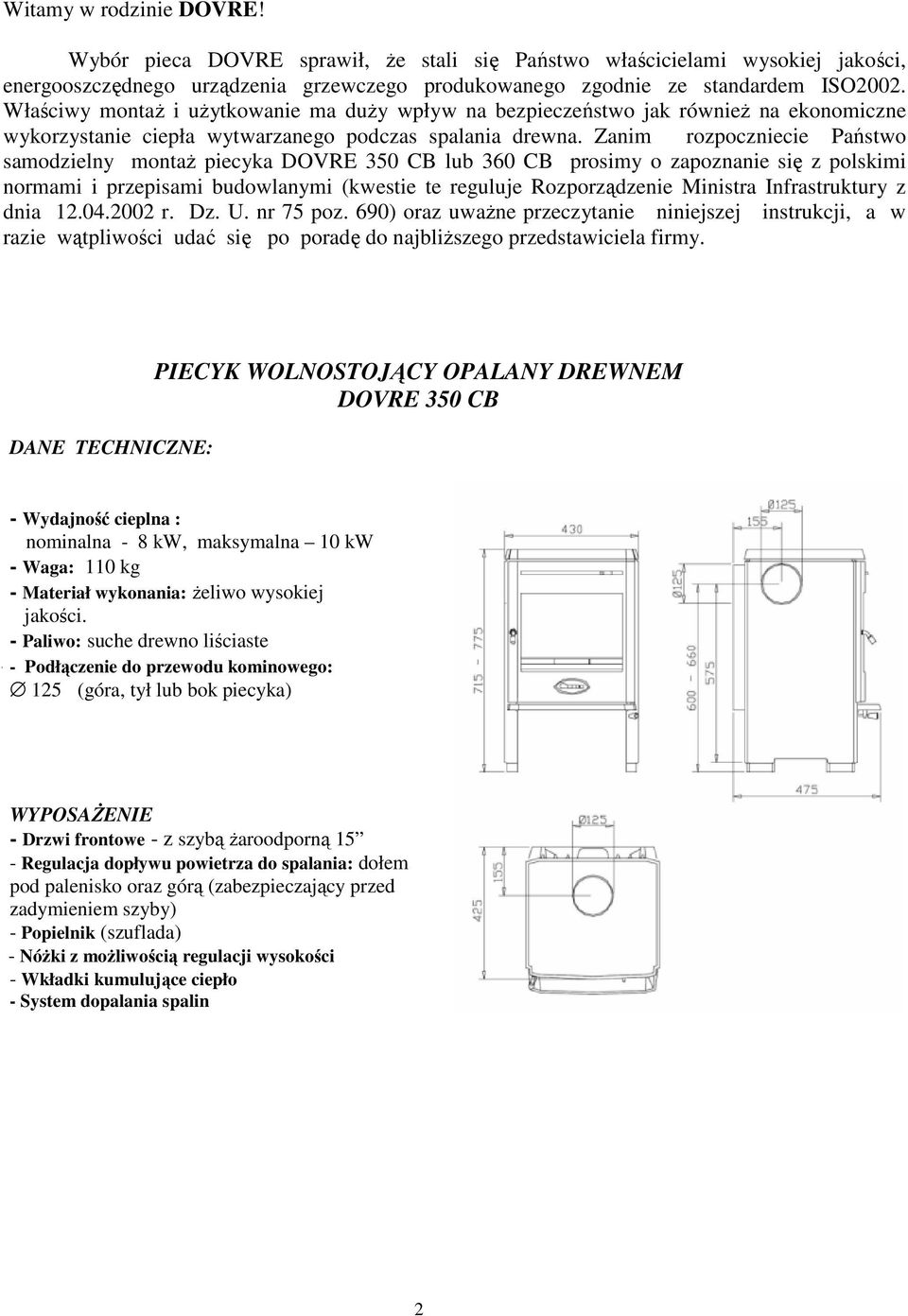

2 Witamy w rodzinie DOVRE! Wybór pieca DOVRE sprawił, Ŝe stali się Państwo właścicielami wysokiej jakości, energooszczędnego urządzenia grzewczego produkowanego zgodnie ze standardem ISO2002. Właściwy montaŝ i uŝytkowanie ma duŝy wpływ na bezpieczeństwo jak równieŝ na ekonomiczne wykorzystanie ciepła wytwarzanego podczas spalania drewna. Zanim rozpoczniecie Państwo samodzielny montaŝ piecyka DOVRE 350 CB lub 360 CB prosimy o zapoznanie się z polskimi normami i przepisami budowlanymi (kwestie te reguluje Rozporządzenie Ministra Infrastruktury z dnia r. Dz. U. nr 75 poz. 690) oraz uwaŝne przeczytanie niniejszej instrukcji, a w razie wątpliwości udać się po poradę do najbliŝszego przedstawiciela firmy. DANE TECHNICZNE: PIECYK WOLNOSTOJĄCY OPALANY DREWNEM DOVRE 350 CB - Wydajność cieplna : nominalna - 8 kw, maksymalna 10 kw - Waga: 110 kg - Materiał wykonania: Ŝeliwo wysokiej jakości. - Paliwo: suche drewno liściaste - - Podłączenie do przewodu kominowego: 125 (góra, tył lub bok piecyka) WYPOSAśENIE - Drzwi frontowe - z szybą Ŝaroodporną 15 - Regulacja dopływu powietrza do spalania: dołem pod palenisko oraz górą (zabezpieczający przed zadymieniem szyby) - Popielnik (szuflada) - NóŜki z moŝliwością regulacji wysokości - Wkładki kumulujące ciepło - System dopalania spalin 2

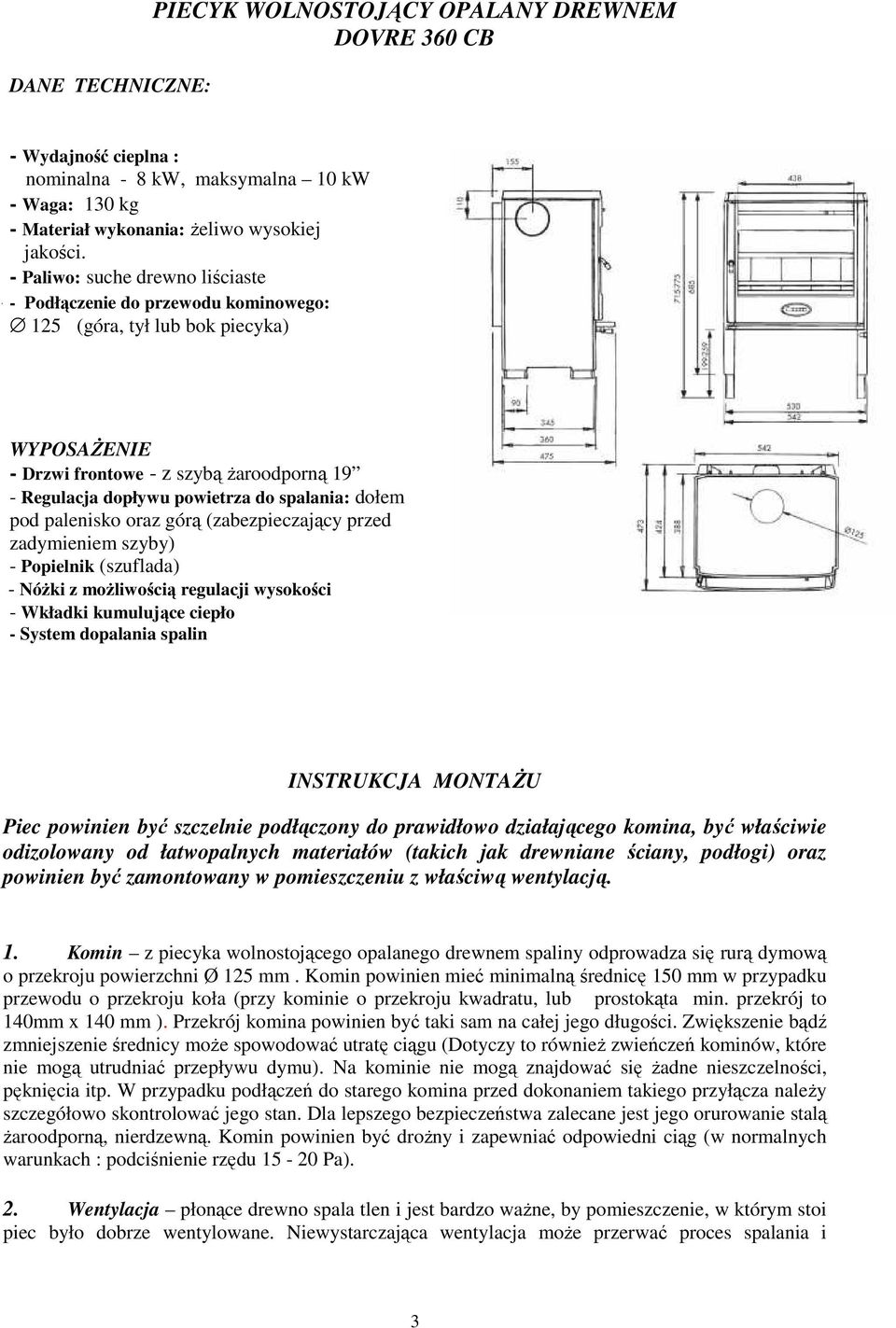

3 DANE TECHNICZNE: PIECYK WOLNOSTOJĄCY OPALANY DREWNEM DOVRE 360 CB - Wydajność cieplna : nominalna - 8 kw, maksymalna 10 kw - Waga: 130 kg - Materiał wykonania: Ŝeliwo wysokiej jakości. - Paliwo: suche drewno liściaste - - Podłączenie do przewodu kominowego: 125 (góra, tył lub bok piecyka) WYPOSAśENIE - Drzwi frontowe - z szybą Ŝaroodporną 19 - Regulacja dopływu powietrza do spalania: dołem pod palenisko oraz górą (zabezpieczający przed zadymieniem szyby) - Popielnik (szuflada) - NóŜki z moŝliwością regulacji wysokości - Wkładki kumulujące ciepło - System dopalania spalin INSTRUKCJA MONTAśU Piec powinien być szczelnie podłączony do prawidłowo działającego komina, być właściwie odizolowany od łatwopalnych materiałów (takich jak drewniane ściany, podłogi) oraz powinien być zamontowany w pomieszczeniu z właściwą wentylacją. 1. Komin z piecyka wolnostojącego opalanego drewnem spaliny odprowadza się rurą dymową o przekroju powierzchni Ø 125 mm. Komin powinien mieć minimalną średnicę 150 mm w przypadku przewodu o przekroju koła (przy kominie o przekroju kwadratu, lub prostokąta min. przekrój to 140mm x 140 mm ). Przekrój komina powinien być taki sam na całej jego długości. Zwiększenie bądź zmniejszenie średnicy moŝe spowodować utratę ciągu (Dotyczy to równieŝ zwieńczeń kominów, które nie mogą utrudniać przepływu dymu). Na kominie nie mogą znajdować się Ŝadne nieszczelności, pęknięcia itp. W przypadku podłączeń do starego komina przed dokonaniem takiego przyłącza naleŝy szczegółowo skontrolować jego stan. Dla lepszego bezpieczeństwa zalecane jest jego orurowanie stalą Ŝaroodporną, nierdzewną. Komin powinien być droŝny i zapewniać odpowiedni ciąg (w normalnych warunkach : podciśnienie rzędu Pa). 2. Wentylacja płonące drewno spala tlen i jest bardzo waŝne, by pomieszczenie, w którym stoi piec było dobrze wentylowane. Niewystarczająca wentylacja moŝe przerwać proces spalania i 3

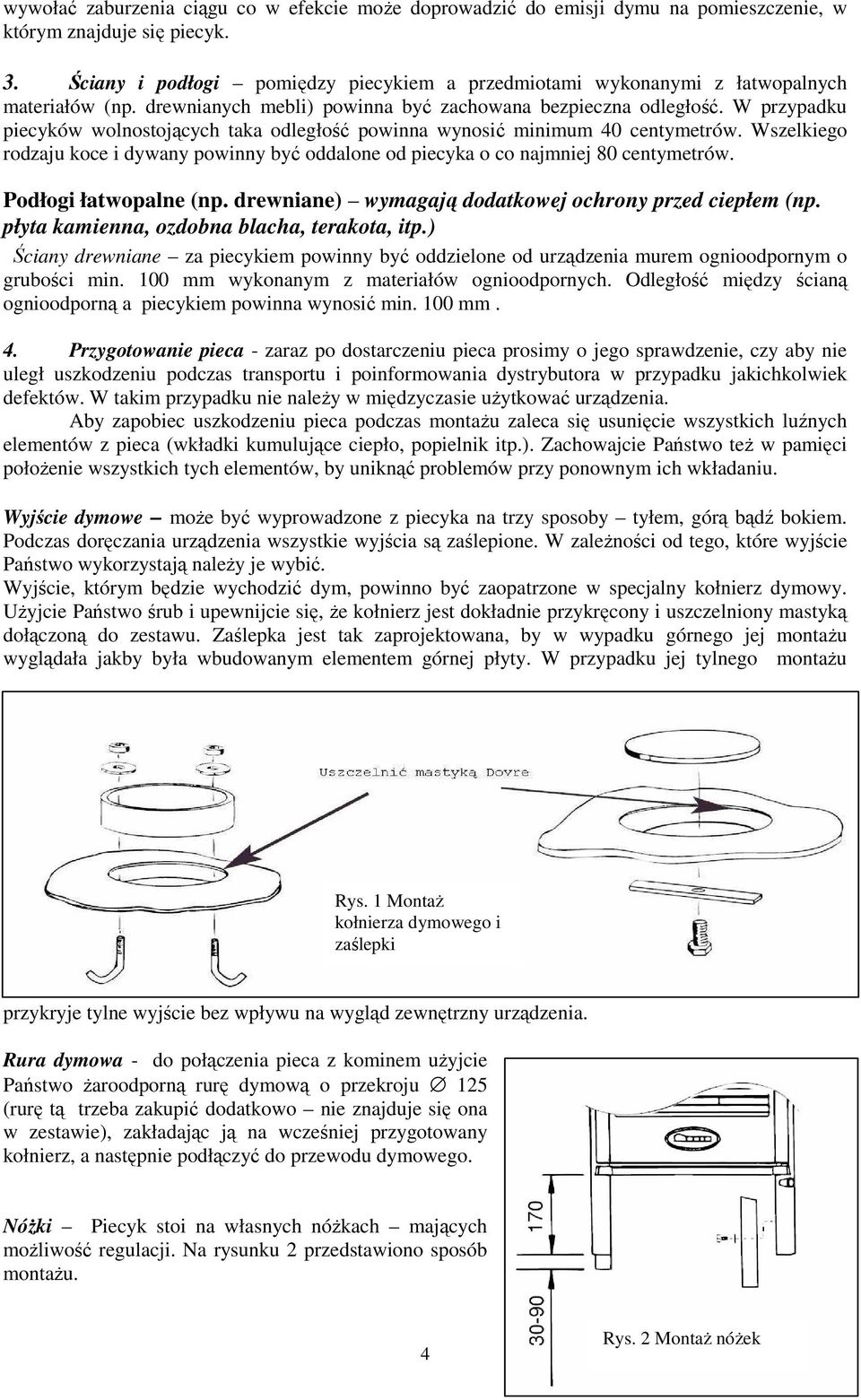

4 wywołać zaburzenia ciągu co w efekcie moŝe doprowadzić do emisji dymu na pomieszczenie, w którym znajduje się piecyk. 3. Ściany i podłogi pomiędzy piecykiem a przedmiotami wykonanymi z łatwopalnych materiałów (np. drewnianych mebli) powinna być zachowana bezpieczna odległość. W przypadku piecyków wolnostojących taka odległość powinna wynosić minimum 40 centymetrów. Wszelkiego rodzaju koce i dywany powinny być oddalone od piecyka o co najmniej 80 centymetrów. Podłogi łatwopalne (np. drewniane) wymagają dodatkowej ochrony przed ciepłem (np. płyta kamienna, ozdobna blacha, terakota, itp.) Ściany drewniane za piecykiem powinny być oddzielone od urządzenia murem ognioodpornym o grubości min. 100 mm wykonanym z materiałów ognioodpornych. Odległość między ścianą ognioodporną a piecykiem powinna wynosić min. 100 mm. 4. Przygotowanie pieca - zaraz po dostarczeniu pieca prosimy o jego sprawdzenie, czy aby nie uległ uszkodzeniu podczas transportu i poinformowania dystrybutora w przypadku jakichkolwiek defektów. W takim przypadku nie naleŝy w międzyczasie uŝytkować urządzenia. Aby zapobiec uszkodzeniu pieca podczas montaŝu zaleca się usunięcie wszystkich luźnych elementów z pieca (wkładki kumulujące ciepło, popielnik itp.). Zachowajcie Państwo teŝ w pamięci połoŝenie wszystkich tych elementów, by uniknąć problemów przy ponownym ich wkładaniu. Wyjście dymowe moŝe być wyprowadzone z piecyka na trzy sposoby tyłem, górą bądź bokiem. Podczas doręczania urządzenia wszystkie wyjścia są zaślepione. W zaleŝności od tego, które wyjście Państwo wykorzystają naleŝy je wybić. Wyjście, którym będzie wychodzić dym, powinno być zaopatrzone w specjalny kołnierz dymowy. UŜyjcie Państwo śrub i upewnijcie się, Ŝe kołnierz jest dokładnie przykręcony i uszczelniony mastyką dołączoną do zestawu. Zaślepka jest tak zaprojektowana, by w wypadku górnego jej montaŝu wyglądała jakby była wbudowanym elementem górnej płyty. W przypadku jej tylnego montaŝu Rys. 1 MontaŜ kołnierza dymowego i zaślepki przykryje tylne wyjście bez wpływu na wygląd zewnętrzny urządzenia. Rura dymowa - do połączenia pieca z kominem uŝyjcie Państwo Ŝaroodporną rurę dymową o przekroju 125 (rurę tą trzeba zakupić dodatkowo nie znajduje się ona w zestawie), zakładając ją na wcześniej przygotowany kołnierz, a następnie podłączyć do przewodu dymowego. NóŜki Piecyk stoi na własnych nóŝkach mających moŝliwość regulacji. Na rysunku 2 przedstawiono sposób montaŝu. 4 Rys. 2 MontaŜ nóŝek

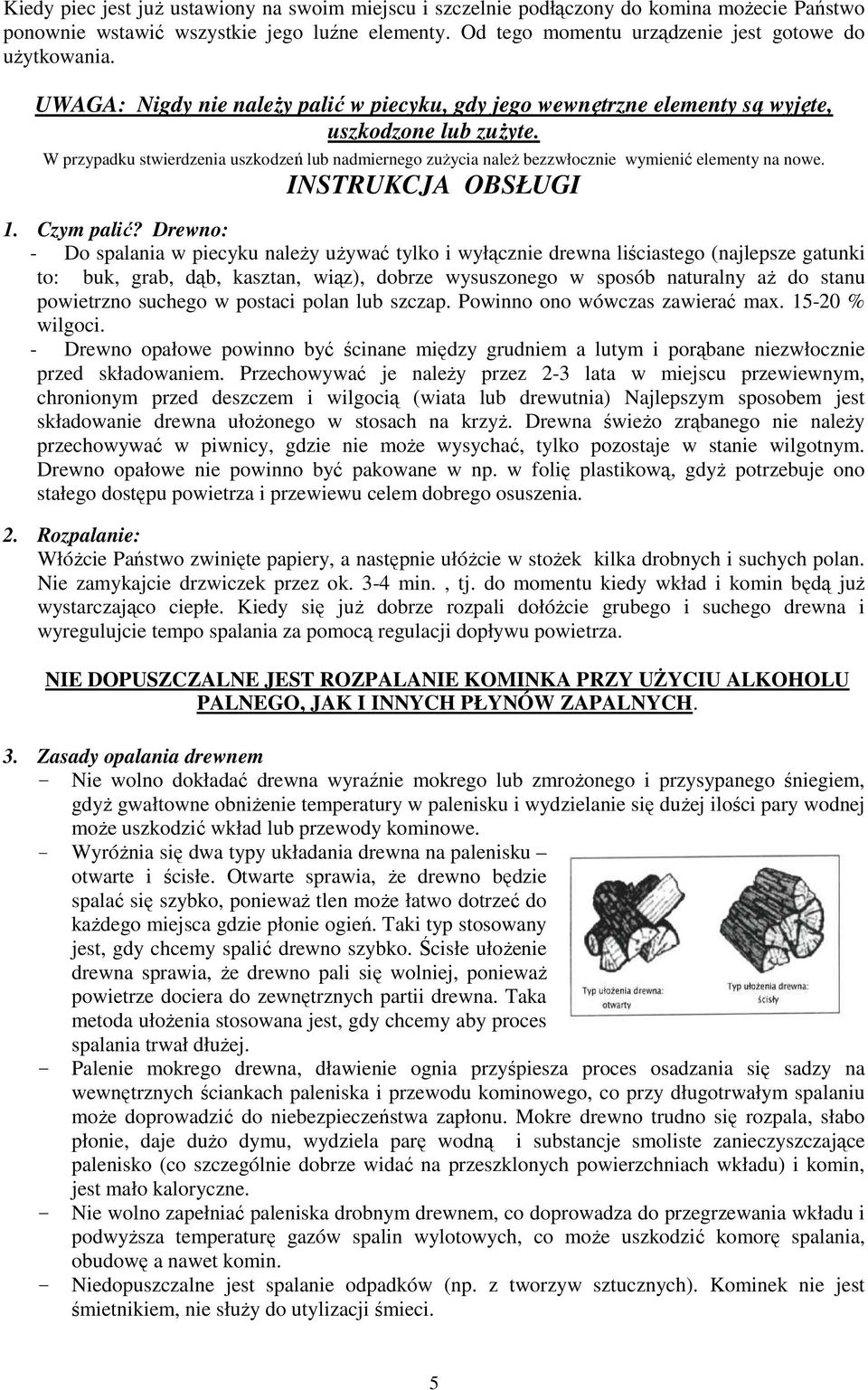

5 Kiedy piec jest juŝ ustawiony na swoim miejscu i szczelnie podłączony do komina moŝecie Państwo ponownie wstawić wszystkie jego luźne elementy. Od tego momentu urządzenie jest gotowe do uŝytkowania. UWAGA: Nigdy nie naleŝy palić w piecyku, gdy jego wewnętrzne elementy są wyjęte, uszkodzone lub zuŝyte. W przypadku stwierdzenia uszkodzeń lub nadmiernego zuŝycia naleŝ bezzwłocznie wymienić elementy na nowe. INSTRUKCJA OBSŁUGI 1. Czym palić? Drewno: - Do spalania w piecyku naleŝy uŝywać tylko i wyłącznie drewna liściastego (najlepsze gatunki to: buk, grab, dąb, kasztan, wiąz), dobrze wysuszonego w sposób naturalny aŝ do stanu powietrzno suchego w postaci polan lub szczap. Powinno ono wówczas zawierać max % wilgoci. - Drewno opałowe powinno być ścinane między grudniem a lutym i porąbane niezwłocznie przed składowaniem. Przechowywać je naleŝy przez 2-3 lata w miejscu przewiewnym, chronionym przed deszczem i wilgocią (wiata lub drewutnia) Najlepszym sposobem jest składowanie drewna ułoŝonego w stosach na krzyŝ. Drewna świeŝo zrąbanego nie naleŝy przechowywać w piwnicy, gdzie nie moŝe wysychać, tylko pozostaje w stanie wilgotnym. Drewno opałowe nie powinno być pakowane w np. w folię plastikową, gdyŝ potrzebuje ono stałego dostępu powietrza i przewiewu celem dobrego osuszenia. 2. Rozpalanie: WłóŜcie Państwo zwinięte papiery, a następnie ułóŝcie w stoŝek kilka drobnych i suchych polan. Nie zamykajcie drzwiczek przez ok. 3-4 min., tj. do momentu kiedy wkład i komin będą juŝ wystarczająco ciepłe. Kiedy się juŝ dobrze rozpali dołóŝcie grubego i suchego drewna i wyregulujcie tempo spalania za pomocą regulacji dopływu powietrza. NIE DOPUSZCZALNE JEST ROZPALANIE KOMINKA PRZY UśYCIU ALKOHOLU PALNEGO, JAK I INNYCH PŁYNÓW ZAPALNYCH. 3. Zasady opalania drewnem - Nie wolno dokładać drewna wyraźnie mokrego lub zmroŝonego i przysypanego śniegiem, gdyŝ gwałtowne obniŝenie temperatury w palenisku i wydzielanie się duŝej ilości pary wodnej moŝe uszkodzić wkład lub przewody kominowe. - WyróŜnia się dwa typy układania drewna na palenisku otwarte i ścisłe. Otwarte sprawia, Ŝe drewno będzie spalać się szybko, poniewaŝ tlen moŝe łatwo dotrzeć do kaŝdego miejsca gdzie płonie ogień. Taki typ stosowany jest, gdy chcemy spalić drewno szybko. Ścisłe ułoŝenie drewna sprawia, Ŝe drewno pali się wolniej, poniewaŝ powietrze dociera do zewnętrznych partii drewna. Taka metoda ułoŝenia stosowana jest, gdy chcemy aby proces spalania trwał dłuŝej. - Palenie mokrego drewna, dławienie ognia przyśpiesza proces osadzania się sadzy na wewnętrznych ściankach paleniska i przewodu kominowego, co przy długotrwałym spalaniu moŝe doprowadzić do niebezpieczeństwa zapłonu. Mokre drewno trudno się rozpala, słabo płonie, daje duŝo dymu, wydziela parę wodną i substancje smoliste zanieczyszczające palenisko (co szczególnie dobrze widać na przeszklonych powierzchniach wkładu) i komin, jest mało kaloryczne. - Nie wolno zapełniać paleniska drobnym drewnem, co doprowadza do przegrzewania wkładu i podwyŝsza temperaturę gazów spalin wylotowych, co moŝe uszkodzić komorę spalania, obudowę a nawet komin. - Niedopuszczalne jest spalanie odpadków (np. z tworzyw sztucznych). Kominek nie jest śmietnikiem, nie słuŝy do utylizacji śmieci. 5

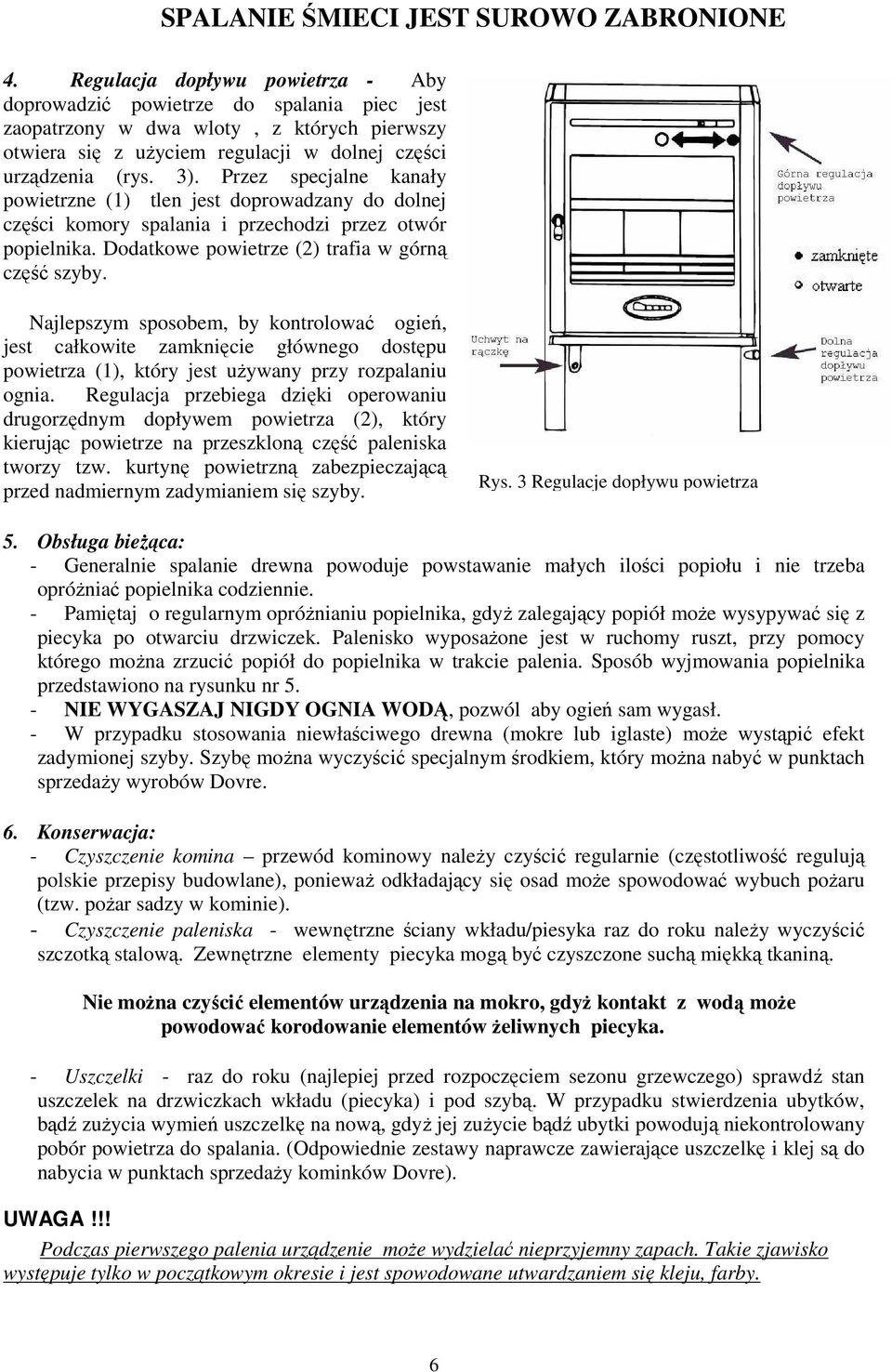

6 SPALANIE ŚMIECI JEST SUROWO ZABRONIONE 4. Regulacja dopływu powietrza - Aby doprowadzić powietrze do spalania piec jest zaopatrzony w dwa wloty, z których pierwszy otwiera się z uŝyciem regulacji w dolnej części urządzenia (rys. 3). Przez specjalne kanały powietrzne (1) tlen jest doprowadzany do dolnej części komory spalania i przechodzi przez otwór popielnika. Dodatkowe powietrze (2) trafia w górną część szyby. Najlepszym sposobem, by kontrolować ogień, jest całkowite zamknięcie głównego dostępu powietrza (1), który jest uŝywany przy rozpalaniu ognia. Regulacja przebiega dzięki operowaniu drugorzędnym dopływem powietrza (2), który kierując powietrze na przeszkloną część paleniska tworzy tzw. kurtynę powietrzną zabezpieczającą przed nadmiernym zadymianiem się szyby. Rys. 3 Regulacje dopływu powietrza 5. Obsługa bieŝąca: - Generalnie spalanie drewna powoduje powstawanie małych ilości popiołu i nie trzeba opróŝniać popielnika codziennie. - Pamiętaj o regularnym opróŝnianiu popielnika, gdyŝ zalegający popiół moŝe wysypywać się z piecyka po otwarciu drzwiczek. Palenisko wyposaŝone jest w ruchomy ruszt, przy pomocy którego moŝna zrzucić popiół do popielnika w trakcie palenia. Sposób wyjmowania popielnika przedstawiono na rysunku nr 5. - NIE WYGASZAJ NIGDY OGNIA WODĄ, pozwól aby ogień sam wygasł. - W przypadku stosowania niewłaściwego drewna (mokre lub iglaste) moŝe wystąpić efekt zadymionej szyby. Szybę moŝna wyczyścić specjalnym środkiem, który moŝna nabyć w punktach sprzedaŝy wyrobów Dovre. 6. Konserwacja: - Czyszczenie komina przewód kominowy naleŝy czyścić regularnie (częstotliwość regulują polskie przepisy budowlane), poniewaŝ odkładający się osad moŝe spowodować wybuch poŝaru (tzw. poŝar sadzy w kominie). - Czyszczenie paleniska - wewnętrzne ściany wkładu/piesyka raz do roku naleŝy wyczyścić szczotką stalową. Zewnętrzne elementy piecyka mogą być czyszczone suchą miękką tkaniną. Nie moŝna czyścić elementów urządzenia na mokro, gdyŝ kontakt z wodą moŝe powodować korodowanie elementów Ŝeliwnych piecyka. - Uszczelki - raz do roku (najlepiej przed rozpoczęciem sezonu grzewczego) sprawdź stan uszczelek na drzwiczkach wkładu (piecyka) i pod szybą. W przypadku stwierdzenia ubytków, bądź zuŝycia wymień uszczelkę na nową, gdyŝ jej zuŝycie bądź ubytki powodują niekontrolowany pobór powietrza do spalania. (Odpowiednie zestawy naprawcze zawierające uszczelkę i klej są do nabycia w punktach sprzedaŝy kominków Dovre). UWAGA!!! Podczas pierwszego palenia urządzenie moŝe wydzielać nieprzyjemny zapach. Takie zjawisko występuje tylko w początkowym okresie i jest spowodowane utwardzaniem się kleju, farby. 6
