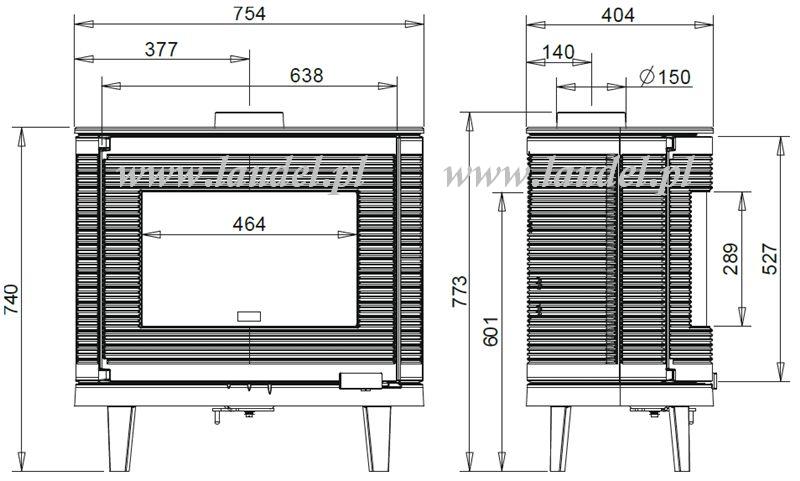

1 KOMO Sp. z o.o., Strona 1 z 5 Piec wolnostojący Invicta - KAORI Wyprodukowany we Francji żeliwny piec wolnostojący wyposażony w system spalania wtórnego, przystosowany do palenia ciągłego. Jest to model o klasycznej sylwetce z ozdobnymi żłobieniami na korpusie paleniska, które nadają mu nowoczesny wygląd, a także dodatkowo zwiększają powierzchnię wymiany ciepła. Charakterystyka: Numer katalogowy: Materiał: żeliwo, kolor antracytowy Kraj produkcji: Francja Moc nominalna: 9 kw Moc szczytowa: 13,5 kw Regulacja mocy: 6-9 kw Wydajność: 75% Flamme Verte: 7 gwiazdek Sposób funkcjonowania: przerywany i ciągły Powierzchnia grzewcza: m 2 Emisja CO: 0,1% Kształt szyby: panoramiczna (wypukła) Wizja ognia: z przodu System czystej szyby (kurtyna powietrzna) System spalania wtórnego Regulowany przepływ powietrza wtórnego Załadunek drewna: z przodu Zalecana długość polan: 33 cm Maksymalna długość polan: 58 cm w pozycji poziomej Minimalna odległość od materiałów palnych: 60 cm Minimalna odległość od materiałów niepalnych: 15 cm Podłączenie wylotu spalin: od góry lub z tyłu Średnica wylotu spalin: 150 mm Temperatura spalin: 325 C Wymiary zewn. (wys./szer./gł.): 740 x 754 x 404 mm Wymiary drzwi (wys./szer.): 527 x 638 mm Wizja ognia (wys./szer.): 289 x 464 mm Waga: 152 kg Norma: EN 13240, CE, Flamme Verte

2 KOMO Sp. z o.o., Strona 2 z 5 DEFINICJE Moc nominalna Nominalna moc grzewcza to średnia ilość ciepła wytwarzana po załadowaniu odpowiedniej ilości drewna, przy normalnej (średniej) prędkości palenia. Jest ona uzyskiwana przy ciśnieniu w kominie 12 Pa oraz załadunku 2 kg twardego drewna, w postaci 2 rozłupanych polan, dokładanych co minut na 3 cm warstwę żaru, z przepustnicą prędkości spalania ustawioną w pozycji moc nominalna. Zaletą tego sposobu palenia jest wyższa wydajność i sprzyjanie ochronie środowiska. Moc szczytowa Podczas godzinnych testów laboratoryjnych notowana jest zmienna prędkość spalania drewna. Maksymalna moc grzewcza jest osiągana w ciągu 15 minut, podczas szczytowej aktywności pieca kominkowego (maksymalna prędkość spalania). Spalanie wydłużone Spalanie wydłużone gwarantuje, że przy zredukowanej prędkości palenia piec będzie działał przez określoną liczbę godzin bez dokładania drewna (utrzyma się żar), a więc jest przydatne, gdy nie możemy dokładać opału co min lub pożądana jest moc grzewcza mniejsza od nominalnej. Uzyskujemy je przy załadunku 1 polana twardego nierozciętego drewna, o dużej średnicy i wadze 10 kg, przy ciśnieniu w kominie 6 Pa oraz ustawieniu przepustnicy prędkości spalania w pozycji Spalanie wydłużone. Ten tryb umożliwia palenie do 8 godzin bez dodatkowego załadunku. Regulacja mocy Możliwość dostosowania mocy grzewczej do wymogów pomieszczenia, za pośrednictwem przepustnicy prędkości palenia, usytuowanej na fasadzie pieca. Powierzchnia grzewcza To liczba metrów kwadratowych, które można ogrzać za pieca kominkowego. Jest ona zależna od lokalizacji domu (ukształtowanie terenu, sąsiedztwo, ekspozycja na wiatr, itp.), współczynnika przenikalności cieplnej ścian, okien i dachu oraz układu pomieszczeń. Podawane wskaźniki dotyczą pomieszczeń o standardowej wysokości 2,5 m. System czystej szyby (kurtyna powietrzna) Strumień powietrza jest kierowany na wewnętrzną stronę szyby kominkowej, co zapobiega osadzaniu się sadzy. Jednakże ważnym warunkiem utrzymania szyby w czystości jest sprawność komina oraz stosowanie suchego drewna (wilgotność poniżej 20%) twardych drzew liściastych. System spalania wtórnego Polega na wdmuchiwaniu przez tylną część urządzenia dodatkowego świeżego powietrza, które jest wstępnie ogrzewane w przestrzeni pomiędzy żeliwną płytą tylną a ścianą tylną pieca, po czym kierowane do komory paleniska, w której rozpoczyna się spalanie wtórne węglowodoru i pyłów powstałych w wyniku spalania drewna. Proces ten zapewnia całkowite spalanie, zwiększa wydajność cieplną urządzenia, co z kolei ogranicza zużycie drewna oraz redukuje do minimum emisję zanieczyszczeń do atmosfery. Powietrze wtórne dodatkowo chroni szybę przed dymem oraz odkładaniem się sadzy. Regulacja przepływu powietrza wtórnego Powietrze wtórne krąży wzdłuż szyby, chroniąc ją przed osadzaniem się sadzy oraz spala substancje lotne. Możliwość regulacji powietrza wtórnego pozwala na przystosowanie się do warunków nadmiernego ciągu.

3 KOMO Sp. z o.o., Strona 3 z 5 ODLEGŁOŚCI MONTAŻOWE Należy zachować odległość 60 cm pomiędzy piecem, a ścianą po bokach i z tyłu urządzenia oraz jakimikolwiek materiałami palnymi. Jeśli ściany są wykonane z lub pokryte materiałami niepalnymi, odpornymi na temperaturę co najmniej 200 o C, wówczas odległości te można zmniejszyć do 15 cm. Nie należy stawiać urządzenia bezpośrednio na podłożu z materiałów palnych lub takich, które mogą ulec zniszczeniu pod wpływem wysokich temperatur. Zaleca się umieszczenie urządzenia na środku blachy o wymiarach 1 x 1 m, wykonanej ze stali inox lub na podłożu z innego materiału odpornego na wysokie temperatury. Widok z góry Ściana tylna Ściana boczna REGULACJA DRZWI Aby zwiększyć siłę docisku drzwi usuń jedną lub więcej podkładek. Aby zmniejszyć siłę docisku drzwi dodaj jedną lub więcej podkładek. Podkładki do regulacji siły docisku drzwi

4 KOMO Sp. z o.o., Strona 4 z 5 REGULACJA PRĘDKOŚCI PALENIA Do zmiany ustawień regulatorów, które mogą być bardzo gorące, należy zawsze używać dostarczonej z urządzeniem tzw. zimnej rączki lub rękawicy odpornej na wysokie temperatury. Regulacja prędkości palenia znajduje się na fasadzie urządzenia i jest wykorzystywana do zmiany tempa pracy urządzenia pomiędzy prędkością nominalną" i "spalaniem wydłużonym" (patrz schemat poniżej). Przepustnica rozpalania / regulacja zapłonu: ustawienie regulatora zapłonu poza pozycją "moc nominalna", zwiększa dostęp powietrza do spalania. Pozycja ta jest zarezerwowana jedynie dla czynności rozpalania lub wzniecenia przygasającego ognia i nie powinna być utrzymywana dłużej niż przez 30 minut, gdyż grozi to uszkodzeniem urządzenia oraz zanieczyszczeniem środowiska. Podczas palenia z przepustnicą zapłonu ustawioną w tej pozycji urządzenie musi pozostawać pod stałym nadzorem. Regulacja powietrza wtórnego. Aby zapewnić sprawne działanie pieca oraz czyste spalanie przepustnica powinna pozostać na wpół otwarta. Zamknięcie wlotu powietrza wtórnego jest uzasadnione tylko wtedy, gdy podciśnienie w kanale spalinowym jest wyższe od zalecanego przez właściwe normy. W takim przypadku, dla właściwego działania urządzenia, można go częściowo przymknąć. Gdy przepustnica powietrza wtórnego została zamknięta, nie należy już zmieniać tej pozycji, a w celu zmiany mocy urządzenia używać wyłącznie regulatora (przepustnicy) prędkości palenia. Przepustnica powietrza wtórnego Moc nominalna Rozpalanie przepustnica powietrza pierwotnego Pozycja spalanie wydłużone jest uzyskiwana przez przesunięcie regulatora maksymalnie w lewo

5 KOMO Sp. z o.o., Strona 5 z 5 Bez względu na wybrany tryb pracy (moc nominalna lub spalanie powolne), należy upewnić się, że drewno zapali się i ogień nie gaśnie. W przeciwnym razie, należy ustawić regulator prędkości palenia na pozycję rozpalanie do czasu uzyskania zadowalającego płomienia. W fazie spalania ciał lotnych, należy uniemożliwić pracę bez ognia, gdyż w przeciwnym razie zarówno piec, jak i przewód kominowy ulegną znacznemu zabrudzeniu a do atmosfery przedostaną się substancje szkodliwe dla środowiska oraz zdrowia. Spalanie wtórne aktywowane = Urządzenie "ciepłe i czyste" Spalanie bez płomienia = Urządzenie "zimne i brudne" Schemat obrazujący ogólną zasadę (nie przedstawia konkretnego urządzenia) Czysta szyba Brudna szyba Powietrze do spalania wtórnego Powietrze pierwotne Warstwa żaru
