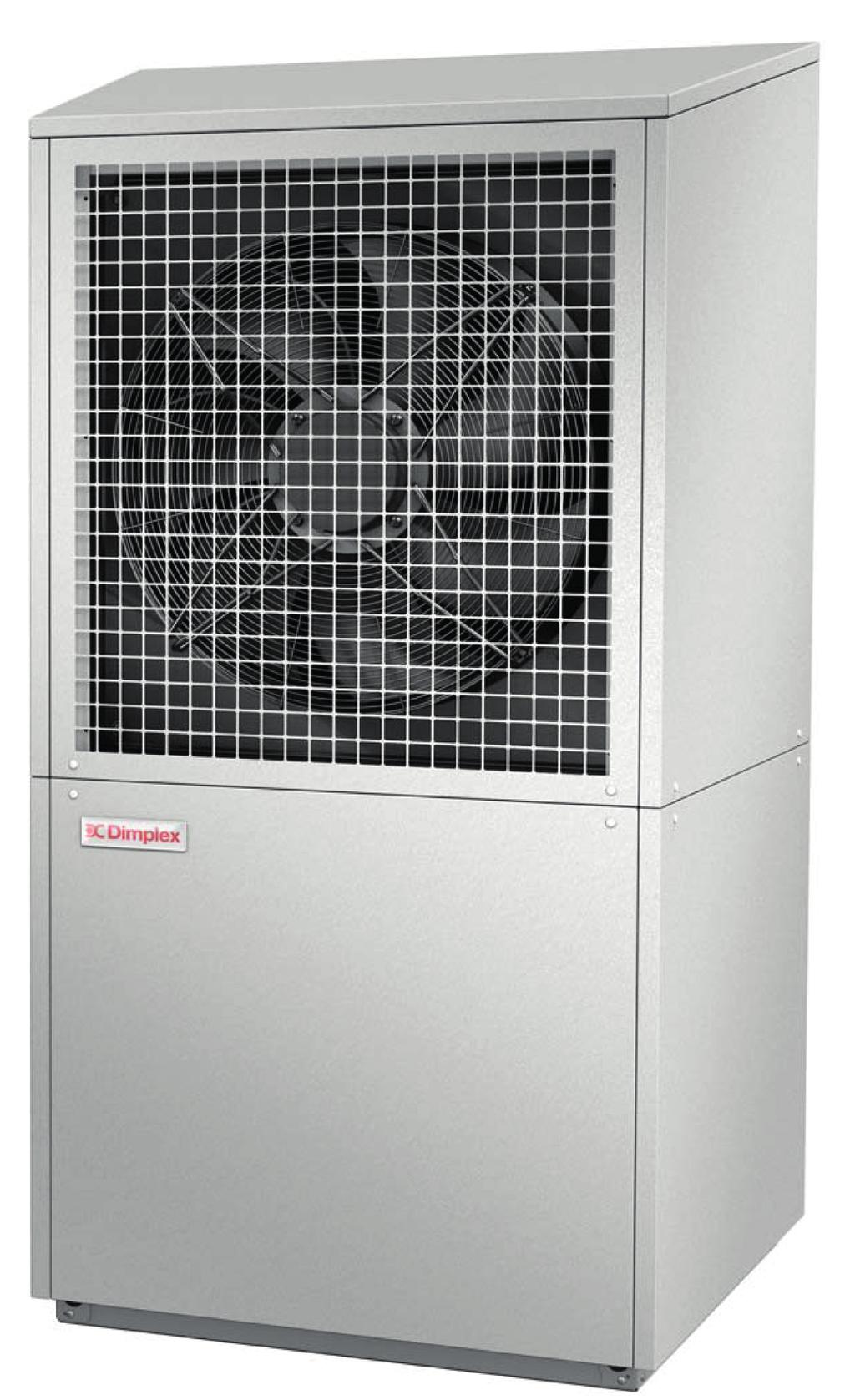

1 LA 22TBS LA 28TBS Polski Instrukcja montażu i użytkowania Pompa ciepła typu powietrze/woda do instalacji zewn trznej Nr zamówienia: FD 9404

2

3 Spis treści 1 Należy niezwłocznie zapoznać się z tekstem... PL Ważne wskazówki...pl Użycie zgodne z przeznaczeniem...pl Ustawowe przepisy i dyrektywy...pl Energooszczędne użytkowanie pompy ciepła...pl-3 2 Zastosowanie pompy ciepła... PL Zakres zastosowania...pl Sposób działania...pl-3 3 Zakres dostawy... PL Urządzenie podstawowe z rozdzielnią...pl Sterownik pompy ciepła...pl-4 4 Transport... PL-4 5 Instalacja... PL Informacje ogólne...pl Przewód kondensatu...pl-6 6 Montaż... PL Informacje ogólne...pl Przyłącze od strony ogrzewania...pl Przyłącze elektryczne...pl-7 7 Uruchomienie... PL Informacje ogólne...pl Przygotowanie...PL Sposób postępowania...pl-7 8 Czyszczenie / pielęgnacja... PL Pielęgnacja...PL Czyszczenie od strony grzewczej...pl Czyszczenie od strony powietrza...pl Konserwacja...PL-8 9 Usterki / diagnostyka... PL-9 10 Wyłączenie z eksploatacji / utylizacja... PL-9 11 Informacje o urządzeniu... PL-10 Polski Załącznik... A-I 1 Rysunek wymiarowy...a-ii 2 Wykresy...A-III 3 Schematy połączeń... A-VI 4 Deklaracja zgodności... A-XI 5 Prace konserwacyjne... A-XII FD 9404 PL-1

4 1 Należy niezwłocznie zapoznać się z tekstem Przed otwarciem urządzenia należy upewnić się, że wszystkie obwody elektryczne są odłączone od napięcia zasilania. Polski 1.1 Ważne wskazówki Prace przy pompie ciepła może wykonywać wyłącznie autoryzowany i wyspecjalizowany serwis posprzedażowy. Pompę ciepła należy użytkować i serwisować zgodnie z przepisami obowiązującymi w kraju, w którym użytkownik z niej korzysta. W zależności od zastosowanej ilości czynnika chłodniczego wykwalifikowany personel powinien w regularnych odstępach czasu sprawdzać i protokołować szczelność pompy ciepła. Podczas transportu pompę ciepła można przechylić do maks. 45 (w każdym kierunku). Przed uruchomieniem urządzenia należy usunąć zabezpieczenie transportowe. Obszar zasysania/wydmuchiwania nie może być zawężony ani zastawiony. Należy przestrzegać krajowych przepisów budowlanych! W przypadku instalacji w pobliżu ścian należy uwzględnić wpływ czynników wynikających z zasad fizyki budowli. W obszarze wydmuchu wentylatora nie powinny znajdować się żadne okna i drzwi. W przypadku instalacji w pobliżu ścian może dojść do zwiększonego osadzania się zanieczyszczeń z powodu przepływu powietrza w obszarze zasysania i wydmuchu. Chłodniejsze powietrze zewnętrzne powinno być wydmuchiwane tak, aby nie zwiększać strat ciepła w sąsiadujących pomieszczeniach ogrzewanych. Niedopuszczalna jest instalacja pompy ciepła w nieckach albo na podwórkach z ograniczonym przepływem powietrza, ponieważ schłodzone i nagromadzone w nich powietrze jest ponownie zasysane przez pompę podczas jej dłuższej pracy. Granica zamarzania może wahać się w zależności od regionu klimatycznego. Należy przestrzegać przepisów obowiązujących w danym kraju. 1.2 Użycie zgodne z przeznaczeniem To urządzenie jest dopuszczone tylko do użycia przewidzianego przez producenta. Inne lub wykraczające poza ten zakres użycie jest uznawane za niezgodne z przeznaczeniem. Do tego zalicza się także przestrzeganie dołączonej dokumentacji projektowej. Zabronione są wszelkie zmiany lub modyfikacje urządzenia. 1.3 Ustawowe przepisy i dyrektywy Zgodnie z artykułem 1, rozdziałem 2 k) dyrektywy WE 2006/42/ WE (dyrektywy maszynowej) pompa ciepła jest przeznaczona do użytku domowego, dlatego podlega wymogom dyrektywy WE 2006/95/WE (dyrektywa niskiego napięcia). Może być używana również przez nieprofesjonalistów do ogrzewania sklepów, biur i innych pomieszczeń zakładowych, a także do ogrzewania zakładów rolniczych, hoteli, pensjonatów itp. oraz innych pomieszczeń mieszkalnych. Przy konstrukcji i wykonaniu pompy ciepła przestrzegano wszystkich dyrektyw WE oraz przepisów DIN i VDE (patrz deklaracja zgodności CE). Podczas podłączania pompy ciepła do prądu należy przestrzegać odpowiednich norm VDE, EN i IEC. Poza tym należy przestrzegać warunków przyłączenia wymaganych przez operatora sieci zasilającej. Podłączenie instalacji grzewczej powinno przebiegać zgodnie z odpowiednimi przepisami. Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej albo bez odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez kompetentną osobę odpowiedzialną za ich bezpieczeństwo. Należy zapewnić odpowiedni nadzór nad dziećmi, aby wykluczyć możliwość zabawy urządzeniem. Prace przy pompie ciepła może wykonywać wyłącznie autoryzowany i wyspecjalizowany serwis posprzedażowy. Pompę ciepła należy użytkować i serwisować zgodnie z przepisami obowiązującymi w kraju, w którym użytkownik z niej korzysta. W zależności od zastosowanej ilości czynnika chłodniczego wykwalifikowany personel powinien w regularnych odstępach czasu sprawdzać i protokołować szczelność pompy ciepła. Więcej informacji znajduje się w rozdziale Pielęgnacja/czyszczenie. Należy uwzględnić prawoskrętny kierunek wirowania pola elektrycznego: W przypadku nieprawidłowego okablowania rozruch pompy ciepła jest niemożliwy. Odpowiednie ostrzeżenie zostanie wyświetlone na panelu sterownika pompy ciepła (dopasować okablowanie). Użytkowanie pompy ciepła przy zbyt niskich temperaturach systemu może doprowadzić do całkowitego zniszczenia pompy. PL FD

5 1.4 Energooszczędne użytkowanie pompy ciepła Wykorzystując tę pompę ciepła, przyczyniają się Państwo do ochrony środowiska. Podstawą energooszczędnego funkcjonowania pompy jest odpowiednie rozplanowanie instalacji źródła ciepła i systemu grzania. Szczególnie ważne dla efektywności pompy ciepła jest utrzymanie jak najniższej różnicy temperatur pomiędzy wodą grzewczą a źródłem ciepła. Dlatego zaleca się dokładne rozplanowanie źródła ciepła i instalacji grzewczej. Zwiększenie różnicy temperatur o 1 kelwin (1 C) podnosi zużycie energi elektrycznej o ok. 2,5 %. Należy także zwrócić uwagę na to, aby przy rozplanowaniu systemu grzewczego zostały uwzględnione i zwymiarowane na niskie temperatury także dodatkowe odbiorniki energii, jak np. przygotowanie ciepłej wody użytkowej. Dzięki niskim temperaturomzasilania (30 C do 40 C) ogrzewanie podłogowe (ogrzewanie powierzchniowe) jest optymalne do zastosowania pompy ciepła. W trakcie eksploatacji ważne jest, aby nie doszło do zanieczyszczenia wymienników ciepła, ponieważ może ono spowodować podwyższenie różnicy temperatur, a tym samym zmniejszenie współczynnika wydajności. Znaczny wpływ na energooszczędny sposób użytkowania ma także prawidłowe ustawienie sterownika pompy ciepła. Dalsze informacje można znaleźć w instrukcji obsługi sterownika pompy ciepła. 2.2 Sposób działania Powietrze z zewnątrz jest zasysane przez wentylator i przekazywane dalej do parownika (wymiennika ciepła). Parownik chłodzi powietrze, tzn. odbiera mu ciepło. Uzyskane ciepło jest przekazywane w parowniku do czynnika roboczego (czynnika chłodniczego). Za pomocą sprężarki z napędem elektrycznym zgromadzone ciepło zostaje przepompowane do wyższego poziomu temperatury przez podwyższenie ciśnienia i przekazane wodzie grzewczej za pomocą skraplacza (wymiennika ciepła). Do przeniesienia energii pobranej ze środowiska na wyższy poziom temperaturowy wykorzystuje się energię elektryczną. Ponieważ zawarta w powietrzu energia zostaje przekazana do wody grzewczej, urządzenia te nazywamy pompami ciepła typu powietrze/woda. Główne podzespoły pompy ciepła typu powietrze/woda to parownik, wentylator, zawór rozprężny oraz cicha sprężarka, skraplacz i sterownik elektryczny. Przy niskich temperaturach otoczenia na parowniku odkłada się wilgoć w postaci szronu, co niekorzystnie wpływa na przenoszenie ciepła. Nierównomierne oszronienie nie stanowi w tym przypadku wady. W razie potrzeby parownik jest automatycznie odszraniany przez pompę ciepła. Zależnie od warunków pogodowych, przy wydmuchu powietrza mogą powstawać wyziewy pary. Polski 2 Zastosowanie pompy ciepła 2.1 Zakres zastosowania Pompa ciepła typu powietrze/woda jest przeznaczona wyłącznie do podgrzewania wody grzewczej. Może być ona wykorzystana w już istniejących lub też nowo powstających instalacjach grzewczych. Pompa ciepła jest przystosowana do użycia w trybie monoenergetycznym i biwalentnym przy temperaturze zewnętrznej nieprzekraczającej -22 C. Aby zapewnić bezproblemowe odszranianie parownika przy pracy ciągłej, należy utrzymywać temperaturę powrotu wody grzewczej powyżej 18 C. Pompa ciepła nie jest przystosowana do zwiększonego zużycia ciepła np. podczas osuszania budynku, dlatego też dodatkowe zapotrzebowanie na ciepło należy wspomagać specjalnymi urządzeniami. Z tego względu przy osuszaniu budynku w okresie jesiennym i zimowym zaleca się zamontowanie dodatkowej grzałki elektrycznej (dostępna jako akcesorium). WSKAZÓWKA Urządzenie nie nadaje się do pracy z przemiennikiem częstotliwości FD 9404 PL-3

6 Polski 3 Zakres dostawy 3.1 Urządzenie podstawowe z rozdzielnią Pompa ciepła zawiera poniższe podzespoły. Obieg chłodniczy jest hermetycznie zamknięty i zawiera fluoryzowany czynnik chłodniczy R417A o wartości GWP 2235, zarejestrowany w protokole z Kioto. Czynnik ten jest bezfreonowy, niepalny i nie oddziałuje ujemnie na strefę ozonową. 3.2 Sterownik pompy ciepła Podczas pracy pompy ciepła typu powietrze/woda należy stosować sterownik pompy ciepła wchodzący w zakres dostawy. Sterownik pompy ciepła jest komfortowym, elektronicznym przyrządem regulacyjnym i sterowniczym. Nadzoruje on całą instalację grzewczą i kontroluje ją w zależności od temperatury zewnętrznej, przygotowania ciepłej wody użytkowej oraz urządzeń bezpieczeństwa technicznego. Czujniki ogrzewania, zapotrzebowania oraz temperatury zewnętrznej, które należy zamontować w miejscu montażu, dołączono do sterownika pompy ciepła wraz z materiałami mocującymi. Sposób działania i użytkowanie sterownika pompy ciepła opisano w załączonej instrukcji obsługi. 4 Transport Podczas transportu pompę ciepła można przechylić do maks. 45 (w każdym kierunku). Podczas transportu do ostatecznego miejsca instalacji należy używać palety. Urządzenie podstawowe można transportować za pomocą wózka podnośnikowego, wózka ręcznego itp. lub za pomocą rur 3/4", które można poprowadzić przez otwory w płycie głównej lub ramie (maks. średnica rur w obszarze ramy parownika-sprężarki: 25 mm). W obszarze ramy rury można prowadzić wyłącznie równolegle do strony obsługi (patrz ilustracja) 1) Parownik 2) Wentylator 3) Rozdzielnia 4) Presostaty 5) Skraplacz 6) Filtr osuszacz 7) Sprężarka 1 8) Sprężarka 2 Znajdującą się w urządzeniu rozdzielnię można rozłożyć po zdjęciu dolnej osłony przedniej i odkręceniu śruby mocującej. W rozdzielni znajdują się zaciski przyłącza zasilania, styczniki mocy, elementy rozrusznika łagodnego startu oraz rozszerzona jednostka regulatora (pco I/O). pco I/O kontroluje wszystkie sygnały pompy ciepła i steruje nimi oraz komunikuje się ze sterownikiem pompy ciepła. Przewody komunikacyjny, sterowniczy lub mocy, które należy ułożyć oddzielnie, doprowadzane są do rozdzielni przez obszar doprowadzenia przewodów w płycie głównej. Pompa ciepła jest połączona z paletą transportową za pomocą 4 zabezpieczeń przed przewróceniem. Należy je usunąć. Aby wykorzystać nawierty transportowe ramy, należy zdjąć dwa dolne elementy boczne okładziny przedniej. Każda osłona blaszana jest zabezpieczona dwiema śrubami. Otwory śrubowe są zabezpieczone osłonami z tworzywa sztucznego. Po ponownym montażu osłon blaszanych należy ponownie nałożyć osłony z tworzywa sztucznego na odpowiednie otwory śrubowe. W przeciwnym razie może dojść do uszkodzenia blaszanych izolacji przez wnikającą do środka wodę deszczową! Po odkręceniu śrub należy przechylić osłony blaszane (górne o ok. 20, dolne o ok. 45 ). Dolne elementy okładziny przedniej można zsunąć z osłony podstawy, a górne elementy okładziny, których nie trzeba koniecznie zdejmować do transportu, wyjąć z osłony pokrywy. PL FD

7 Przy ponownym zawieszaniu tych elementów blach należy na nie delikatnie naciskać i przesuwać je do góry. WSKAZÓWKA Podczas przekładania rur wsporczych przez ramę należy zwrócić uwagę na to, aby nie uszkodzić żadnych komponentów. Na miejscu instalacji 8 czarnych osłon zabezpieczających, załączonych do urządzenia jako dodatek, należy zatrzasnąć w odpowiednie otwory transportowe. Zasadniczo urządzenie przewidziano do instalacji na poziomie ziemi. Przy innych warunkach (np. montaż na podeście, płaskim dachu itp.) lub w razie podwyższonego ryzyka przewrócenia (np. wyeksponowane miejsce, duży napór wiatru itp.) należy przewidzieć dodatkowe zabezpieczenie przed przewróceniem. Odpowiedzialność za instalację pompy ciepła ponosi firma tworząca instalację. Należy przy tym uwzględnić uwarunkowania lokalne, jak przepisy budowlane, obciążenie statyczne budowli, napór wiatru itp. Należy umożliwić bezproblemowe przeprowadzanie prac konserwacyjnych. Jest to zapewnione przy zachowaniu przedstawionych na ilustracji odstępów od stałych ścian. Polski Po ustawieniu pompy ciepła w miejscu przeznaczenia należy usunąć zabezpieczenia transportowe (2x śruby M6) z osłony sprężarki (w tym celu należy zdjąć przednią lub tylną osłonę blaszaną w dolnej części) Obszar zasysania/wydmuchiwania nie może być zawężony ani zastawiony. Przed uruchomieniem urządzenia należy usunąć zabezpieczenie transportowe. 5 Instalacja 5.1 Informacje ogólne Zasadniczo urządzenie należy ustawiać na stałej, równej, gładkiej i poziomej powierzchni. Rama urządzenia powinna przy tym szczelnie przylegać do podłoża na całym obwodzie, aby zapewnić odpowiednią izolację akustyczną i zapobiec ochłodzeniu części wypełnionych wodą oraz zabezpieczyć wnętrze urządzenia przed małymi zwierzętami. W przeciwnym razie może wystąpić konieczność użycia dodatkowych środków izolacyjnych. Aby zapobiec przedostawaniu się małych zwierząt do wnętrza urządzenia, konieczne jest np. uszczelnienie otworu przyłączeniowego w pokrywie dolnej. Ponadto pompa ciepła powinna być ustawiona tak, aby kierunek wydmuchu powietrza wentylatora przebiegał poprzecznie do głównego kierunku wiatru w celu umożliwienia bezproblemowego odszraniania parownika. Należy przestrzegać krajowych przepisów budowlanych! W przypadku instalacji w pobliżu ścian należy uwzględnić wpływ czynników wynikających z zasad fizyki budowli. W obszarze wydmuchu wentylatora nie powinny znajdować się żadne okna i drzwi. W przypadku instalacji w pobliżu ścian może dojść do zwiększonego osadzania się zanieczyszczeń z powodu przepływu powietrza w obszarze zasysania i wydmuchu. Chłodniejsze powietrze zewnętrzne powinno być wydmuchiwane tak, aby nie zwiększać strat ciepła w sąsiadujących pomieszczeniach ogrzewanych. Niedopuszczalna jest instalacja pompy ciepła w nieckach albo na podwórkach z ograniczonym przepływem powietrza, ponieważ schłodzone i nagromadzone w nich powietrze jest ponownie zasysane przez pompę podczas jej dłuższej pracy FD 9404 PL-5

8 Polski 5.2 Przewód kondensatu Zgromadzony podczas pracy kondensat należy odprowadzić przed jego zamarznięciem. Aby zapewnić prawidłowy odpływ, pompę ciepła należy ustawić poziomo. Średnica rury kondensatu powinna wynosić min. 50 mm, a jej odprowadzenie do kanału ściekowego należy zabezpieczyć przed mrozem. Nie należy kierować kondensatu bezpośrednio do klarownika i rowu odpływowego. Agresywne opary oraz przewód kondensatu ułożony bez zabezpieczenia przed mrozem mogą spowodować zniszczenie parownika. Granica zamarzania może wahać się w zależności od regionu klimatycznego. Należy przestrzegać przepisów obowiązujących w danym kraju. 6 Montaż 6.1 Informacje ogólne Przy pompie ciepła należy wykonać następujące przyłącza: Zasilania/powroty instalacji grzewczej Odpływ kondensatu Przewód komunikacyjny Przewód napięcia sterowania Przewód napięcia zasilania 6.2 Przyłącze od strony ogrzewania Przyłącza od strony ogrzewania w pompie ciepła należy wykonać wewnątrz urządzenia. Odnośne wielkości przyłączeniowe znajdują się w informacjach o urządzeniu. Przyłączane węże są wyprowadzane z urządzenia do dołu. Podczas podłączania do pompy ciepła należy je przytrzymywać na przejściach za pomocą odpowiedniego klucza. Przed podłączeniem pompy ciepła od strony wody grzewczej należy przepłukać instalację grzewczą w celu usunięcia ewentualnych zanieczyszczeń, resztek materiałów uszczelniających itp. Nagromadzenie zanieczyszczeń w skraplaczu może doprowadzić do całkowitego zniszczenia pompy ciepła. W przypadku urządzeń z zamykanym natężeniem przepływu wody grzewczej, w których stosowane są zawory grzejników lub termostatów, należy wbudować zawór przelewowy za pompą grzewczą. Zapewnia to minimalny przepływ wody grzewczej przez pompę ciepła i zapobiega w ten sposób zakłóceniom. Po wykonaniu instalacji od strony grzewczej instalację grzewczą należy napełnić, odpowietrzyć i sprawdzić pod kątem ewentualnych nieszczelności. Zamontowany separator zanieczyszczeń należy sprawdzać pod kątem zanieczyszczeń i w razie potrzeby czyścić w regularnych odstępach czasu w zależności od zapotrzebowania (ok. co 6 miesięcy). Podczas napełniania instalacji należy przestrzegać następujących zasad: jakość surowej wody do napełniania i uzupełniania powinna odpowiadać jakości wody pitnej (bezbarwna, klarowna, bez osadów) woda do napełniania i uzupełniania powinna zostać przefiltrowana (wielkość porów maks. 5 µm) Nie można całkowicie zapobiec osadzaniu się kamienia w instalacjach grzewczych ciepłej wody użytkowej, ale w instalacjach o temperaturze zasilania niższej niż 60 C jest ono tak małe, że można je pominąć. W przypadku średnio- i wysokotemperaturowych systemów grzewczych można także osiągnąć temperaturę przekraczającą 60 C. Dlatego w przypadku wody do napełniania i uzupełniania należy przestrzegać następujących wytycznych zgodnych z VDI 2035, arkusz 1: Całkowita moc grzewcza w [kw] Całkowita ilość alkaliów w gruncie w mol/m³ względnie mmol/l Minimalny przepływ wody grzewczej Całkowita twardość w dh do 200 2,0 11,2 od 200 do 600 1,5 8,4 > 600 < 0,02 < 0,11 W każdym stanie pracy instalacji grzewczej należy zagwarantować minimalny przepływ wody grzewczej pompy ciepła. Można to osiągnąć np. przez zainstalowanie podwójnego rozdzielacza bezciśnieniowego lub też zaworu przelewowego. Ustawienie zaworu przelewowego objaśniono w rozdziale Uruchomienie. Niedotrzymanie minimalnego przepływu wody grzewczej może doprowadzić do całkowitego zniszczenia pompy ciepła w wyniku zamrożenia płytowego wymiennika ciepła w układzie chłodniczym. Przepływ znamionowy podawany jest w informacjach o urządzeniu w zależności od maksymalnej temperatury zasilania i należy go uwzględnić przy projektowaniu. Przy temperaturach obliczeniowych poniżej 30 C na zasilaniu należy koniecznie przyjąć maksymalny strumień objętościowy z odchyleniem 5 K przy A7/ W35. Podany przepływ znamionowy (Patrz Informacje o urządzeniu na stronie 10.) należy zagwarantować w każdym stanie pracy. Zamontowany przełącznik przepływowy służy wyłącznie do wyłączania pompy ciepła przy nadzwyczajnym i nagłym spadku natężenia przepływu wody grzewczej, a nie do monitorowania i zabezpieczania przepływu znamionowego. PL FD

9 Ochrona przed mrozem W przypadku pomp ciepła, które są narażone na zamarzanie, należy zaplanować możliwość ręcznego opróżnienia (zobacz rysunek). Wraz z gotowością do pracy sterownika pompy ciepła i pomp obiegowych ogrzewania aktywna jest także funkcja ochrony antyzamrożeniowej. W przypadku odłączenia pompy ciepła lub braku zasilania należy opróżnić system w trzech miejscach (patrz ilustracja) i w razie potrzeby przedmuchać. W przypadku tych instalacji pomp ciepła, w których nie można rozpoznać braku zasilania (domek letniskowy), obieg ogrzewania powinien posiadać odpowiednią ochronę przed mrozem Przyłącze czujnika zapotrzebowania Do sterownika pompy ciepła dołączono czujnik zapotrzebowania R2.2 (NTC 10). Należy go zamontować w zależności od zastosowanego układu hydraulicznego (patrz załącznik rozdz. 3 na str. VI). Jeśli czujnik zapotrzebowania nie zostanie podłączony, w przypadku przerwania komunikacji ze sterownikiem pompy ciepła regulacja drugiego generatora ciepła będzie niemożliwa. WSKAZÓWKA Zamontowany w pompie ciepła czujnik powrotu R2 jest aktywny podczas pracy sprężarki i nie należy go odłączać. Polski 7 Uruchomienie 7.1 Informacje ogólne Aby zapewnić prawidłowe uruchomienie urządzenia, powinien je wykonać fabrycznie autoryzowany serwis posprzedażowy. W określonych warunkach możliwe jest przedłużenie gwarancji produktu (por. świadczenia gwarancyjne). 6.3 Przyłącze elektryczne Łącznie należy doprowadzić do pompy ciepła 3 przewody/kable: Przyłączenie pompy ciepła do zasilania odbywa się poprzez dostępny w handlu pięciożyłowy kabel. Kabel powinien przygotować użytkownik, a średnicę przekroju należy dobrać zgodnie z poborem mocy pompy ciepła (patrz załącznik informacji o urządzeniu), jak również według odnośnych przepisów VDE (EN) i VNB. W zasilaniu pompy ciepła należy zaplanować wielobiegunowe wyłączenie z rozstawem kontaktów min. 3 mm (np. stycznik blokady przedsiębiorstwa energetycznego, stycznik mocy), a także trójbiegunowy bezpiecznik samoczynny do wspólnego aktywowania wszystkich zasilań zewnętrznych (prąd wyzwalający zgodnie z informacją o urządzeniu). Przy podłączeniu należy zapewnić prawoskrętny kierunek wirowania pola zasilania. Kolejność faz: L1, L2, L3. Należy uwzględnić prawoskrętny kierunek wirowania pola elektrycznego: W przypadku nieprawidłowego okablowania rozruch pompy ciepła jest niemożliwy. Odpowiednie ostrzeżenie zostanie wyświetlone na panelu sterownika pompy ciepła (dopasować okablowanie). Napięcie sterowania jest doprowadzane poprzez sterownik pompy ciepła. W tym celu należy ułożyć 3-biegunowy przewód zgodnie z dokumentacją elektryczną. Więcej informacji na temat okablowania sterownika pompy ciepła znajduje się w instrukcji obsługi sterownika. Ekranowany przewód komunikacyjny (nie wchodzi w zakres dostawy) łączy sterownik pompy ciepła z zamontowanym w pompie ciepła pco I/O. Dokładniejsze informacje znajdują się w instrukcji obsługi sterownika pompy ciepła oraz w dokumentacji elektrycznej. WSKAZÓWKA Przewód komunikacyjny jest niezbędny do funkcjonowania zainstalowanych na zewnątrz pomp ciepła typu powietrze/woda. Przewód powinien być ekranowany i ułożony oddzielnie od przewodu mocy. 7.2 Przygotowanie Przed uruchomieniem należy sprawdzić następujące punkty: Wszystkie podłączenia pompy ciepła należy zamontować tak, jak opisano w rozdziale 6. W obiegu grzewczym powinny być otwarte wszystkie zawory, które mogłyby niekorzystnie wpłynąć na prawidłowy przepływ wody grzewczej. Drogi zasysania i wydmuchu powinny być wolne. Kierunek obrotu wentylatora powinien odpowiadać kierunkowi strzałki. Nastawienia sterownika pompy ciepła powinny być dopasowane do instalacji grzewczej według jego instrukcji użytkowania. Należy zapewnić odpływ kondensatu. 7.3 Sposób postępowania Uruchomienie pompy ciepła odbywa się za pomocą sterownika pompy ciepła. Wszystkie jego ustawienia powinny być przeprowadzone zgodnie z jego instrukcją. Uruchomienie nie jest możliwe przy temperaturach wody grzewczej poniżej 7 C. Woda w zbiorniku buforowym powinna zostać podgrzana za pomocą drugiego generatora ciepła do co najmniej 18 C. Aby uruchomienie odbywało się bez zakłóceń, należy przestrzegać następującej kolejności przebiegu: 1) Zamknąć wszystkie obiegi odbiorcze. 2) Zapewnić przepływ wody pompy ciepła. 3) Na sterowniku wybrać Automatyczny tryb pracy. 4) W menu Funkcje specjalne należy włączyć program Uruchomienie. 5) Odczekać, aż temperatura powrotu osiągnie minimum 25 C FD 9404 PL-7

10 Polski 6) Następnie powoli otwierać kolejno zawory obiegów grzewczych dzięki powolnemu otwieraniu danego obiegu ogrzewania stopniowo będzie wzrastało natężenie przepływu wody grzewczej. Temperatura wody grzewczej w zbiorniku buforowym nie może przy tym spaść poniżej 20 C, aby zawsze była zachowana możliwość odszronienia pompy ciepła. 7) Jeżeli wszystkie obiegi grzewcze są całkowicie otwarte i utrzymana jest temperatura powrotu min. 18 C, to uruchomienie zostało zakończone. Użytkowanie pompy ciepła przy zbyt niskich temperaturach systemu może doprowadzić do całkowitego zniszczenia pompy. 8 Czyszczenie / pielęgnacja 8.1 Pielęgnacja W celu uniknięcia uszkodzenia lakieru należy unikać opierania i odkładania przedmiotów na urządzeniu. Zewnętrzne części pompy ciepła mogą być czyszczone za pomocą wilgotnej szmatki i środków czyszczących powszechnie dostępnych w handlu. WSKAZÓWKA Nie należy stosować środków czyszczących zawierających piasek, sodę, kwasy lub chlor, ponieważ mogą one szkodliwie wpłynąć na powierzchnię urządzenia. Aby zapobiec usterkom w pracy spowodowanych osadzaniem się zanieczyszczeń w wymienniku ciepła pompy, należy zadbać o to, aby nie dopuścić do zanieczyszczenia wymiennika ciepła w instalacji grzewczej. W przypadku, gdyby jednak doszło do zakłóceń w pracy spowodowanych zanieczyszczeniami, urządzenie należy oczyścić w następujący sposób: 8.2 Czyszczenie od strony grzewczej Tlen znajdujący się w obiegu wody grzewczej może doprowadzić do powstawania rdzy, szczególnie w przypadku zastosowania komponentów stalowych. Rdza może przedostać się do systemu grzewczego poprzez zawory, pompy obiegowe lub rury z tworzywa sztucznego. Dlatego należy zwrócić szczególną uwagę na szczelność dyfuzyjną instalacji w przypadku rur ogrzewania podłogowego. WSKAZÓWKA Aby zapobiec odkładaniu się osadów (np. rdzy) w skraplaczu pompy ciepła, zaleca się zastosowanie odpowiedniego systemu ochrony przeciwkorozyjnej. Także pozostałości smarów i środków uszczelniających mogą zanieczyścić wodę grzewczą. Jeżeli jej zabrudzenie jest tak silne, że obniża ono sprawność skraplacza w pompie ciepła, to urządzenie powinno zostać oczyszczone przez instalatora. Według dzisiejszego stanu wiedzy zalecamy czyszczenie 5- proc. kwasem fosforowym lub też, w przypadku gdy urządzenie wymaga częstszego mycia, 5-proc. kwasem mrówkowym. W obu przypadkach płyn do czyszczenia powinien mieć temperaturę pomieszczenia. Wymiennik ciepła zaleca się płukać w kierunku przeciwnym do normalnego kierunku przepływu. Aby zapobiec przedostawaniu się zawierającego kwas środka czyszczącego do obiegu instalacji grzewczej, zalecamy podłączyć urządzenie do płukania bezpośrednio na zasilaniu i powrocie skraplacza pompy ciepła. Aby zapobiec uszkodzeniu systemu przez ewentualnie pozostałe resztki preparatów czyszczących, wskazane jest dokładne przepłukanie go odpowiednimi środkami neutralizującymi. Ważne jest ostrożne stosowanie kwasów i przestrzeganie przepisów ustalonych przez branżowe towarzystwa ubezpieczeniowe. Należy zawsze przestrzegać informacji producenta środka czyszczącego. 8.3 Czyszczenie od strony powietrza Parownik, wentylator i odpływ kondensatu powinny być czyszczone przed każdym okresem grzewczym (liście, gałęzie itd.). W tym celu należy zdjąć górne osłony blaszane pompy patrz rozdz. 4 na str. 4 ciepła. Do czyszczenia odpływu kondensatu lub przewodu kondensatu należy także w razie potrzeby zdjąć dolną lewą osłonę blaszaną. Przed otwarciem urządzenia należy upewnić się, że wszystkie obwody elektryczne są odłączone od napięcia zasilania. W przypadku zdejmowania i podnoszenia części okładziny przedniej należy postępować zgodnie z instrukcjami podanymi w rozdziale 4. Zaleca się unikanie ostrych i twardych przedmiotów przy czyszczeniu, aby nie doprowadzić do uszkodzenia parownika i wanny kondensatu. Przy ekstremalnych warunkach atmosferycznych (np. zamiecie śnieżne) w pojedynczych przypadkach może dojść do powstawania lodu na kratkach zasysania i wydmuchu powietrza. Aby zapewnić minimalny przepływ powietrza, obszary zasysania i wydmuchu należy w takiej sytuacji oczyścić z lodu i śniegu. 8.4 Konserwacja Zgodnie z zarządzeniem (WE) nr 842/2006 wszystkie obiegi chłodnicze, które zawierają co najmniej 3 kg, a przy tzw. hermetycznie zamkniętych obiegach chłodniczych co najmniej 6 kg czynnika chłodniczego, powinny być raz w roku sprawdzane przez użytkownika pod kątem szczelności. Kontrolę szczelności należy udokumentować, a protokół przechowywać przez co najmniej 5 lat. Kontrola powinna być przeprowadzona przez certyfikowany personel zgodnie z zarządzeniem (WE) nr 1516/2007. Podczas sporządzania dokumentacji można użyć tabeli znajdującej się w załączniku. WSKAZÓWKA Przepisy krajowe mogą ewentualnie różnić się od rozporządzenia (WE) 842/2006. Należy przestrzegać odnośnych przepisów krajowych dotyczących kontroli szczelności pomp ciepła. PL FD

11 9 Usterki / diagnostyka Pompa ciepła jest produktem wysokiej jakości i dlatego powinna pracować bez zakłóceń. Jeżeli jednak wystąpią jakiekolwiek usterki, zostanie to pokazane na wyświetlaczu sterownika. Więcej informacji na ten temat znajdą Państwo na stronie Usterki i diagnostyka w instrukcji obsługi sterownika pompy ciepła. Jeżeli usterki te nie mogą zostać zlikwidowane samodzielnie, wówczas należy powiadomić odpowiedni serwis posprzedażowy. Prace przy pompie ciepła może wykonywać wyłącznie autoryzowany i wyspecjalizowany serwis posprzedażowy. Polski 10 Wyłączenie z eksploatacji / utylizacja Zanim pompa ciepła zostanie wymontowana, należy ją odłączyć od napięcia i zabezpieczyć na wszystkich wejściach i wyjściach. Demontaż pompy ciepła powinni przeprowadzić specjaliści. Należy przy tym przestrzegać istotnych pod względem ochrony środowiska naturalnego wymogów w zakresie odzysku, użycia wtórnego oraz utylizacji materiałów eksploatacyjnych i części konstrukcyjnych zgodnie z aktualnymi normami. Należy także zwrócić szczególną uwagę na fachową utylizację oleju i czynnika chłodniczego FD 9404 PL-9

12 11 Informacje o urządzeniu 1 Typ i kod zamówieniowy LA 22TBS LA 28TBS 2 Konstrukcja Dolne źródło Powietrze Powietrze Polski 2.1 Regulator WPM Econ5 montowany do ściany WPM Econ5 montowany do ściany 2.2 Miejsce instalacji Na zewnątrz Na zewnątrz 2.3 Obliczanie ilości energii cieplnej zintegrow. zintegrow. 2.4 Poziomy mocy Limity pracy 3.1 Zasilanie / powrót wody grzewczej 1 C do 65± 2 / od 18 do 65± 2 / od 18 Powietrze 1 C od -22 do +35 od -22 do Dane sprawności / natężenie przepływu 4.1 Natężenie przepływu wody grzewczej / wewnętrzna różnica ciśnień Przepływ znamionowy wg EN14511 A7/W m³/h / Pa 3,3 / ,6 / A7/W m³/h / Pa 3,1 / ,3 / A7/W m³/h / Pa 1,9 / ,7 / 5200 A7/W m³/h / Pa 1,5 / ,1 / 3100 Minimalne natężenie przepływu wody grzewczej m³/h / Pa 1,5 / ,1 / Moc grzewcza / współczynnik wydajności EN EN Poziom mocy przy A-7 / W35 kw / --- 6,6 / 2,7 11,3 / 2,7 9,6 / 2,9 16,9 / 2,9 przy A2 / W35 kw / --- 8,6 / 3,4 14,7 / 3,3 12,2 / 3,5 20,3 / 3,4 przy A7 / W35 kw / ,6 / 4,1 17,6 / 3,9 14,9 / 4,2 25,1 / 3,9 przy A7 / W45 kw / --- 9,8 / 3,3 17,2 / 3,2 13,7 / 3,3 24,4 / 3,2 przy A7 / W55 kw / --- 9,3 / 2,8 16,4 / 2,7 12,7 / 2,7 23,7 / 2,7 przy A7 / W65 kw / --- 8,8 / 2,3 16,6 / 2,3 11,6 / 2,1 24,0 / 2,3 przy A10 / W35 kw / ,1 / 4,3 20,2 / 4,2 15,8 / 4,4 26,8 / 4,1 4.3 Poziom mocy akustycznej według EN tryb normalny / tryb obniżony 2 db(a) 4.4 Poziom ciśnienia akustycznego w odległości 10 m (strona wydmuchu) 3 tryb normalny / tryb obniżony 2 db(a) 4.5 Natężenie przepływu powietrza tryb normalny / tryb obniżony 2 m³/h 5 Wymiary, przyłącza i masa 59 / / / / / / Wymiary urządzenia bez przyłączy wys. x szer. x dł. mm 1855 x 1065 x x 1065 x Przyłącza urządzenia do ogrzewania cal G 1 1/4" G 1 1/4" 5.3 Masa jednostki transportowej/jednostek transportowych łącznie z opakowaniem kg Czynnik chłodniczy / masa całkowita typ/kg R417A / 5,9 R417A / 5,9 5.5 Smar / masa całkowita typ/litr Olej poliestrowy (POE) / 3,8 Olej poliestrowy (POE) / 3,8 5.6 Objętość wody grzewczej w urządzeniu litry 3,9 5,3 6 Przyłącze elektryczne 6.1 Napięcie zasilania / zabezpieczenie / typ RCD 3~/N/PE 400 V (50 Hz) / C20A / A 3~/N/PE 400 V (50 Hz) / C25A / A 6.2 Napięcie sterowania / zabezpieczenie / typ RCD 3~/N/PE 230 V (50 Hz) / C13A / A 3~/N/PE 230 V (50 Hz) / C13A / A 6.3 Stopień ochrony według EN IP 24 IP Ograniczenie prądu rozruchowego Rozrusznik łagodnego startu Rozrusznik łagodnego startu 6.5 Kontrola pola wirującego Tak Tak 6.6 Prąd rozruchu z rozrusznikiem łagodnego startu A Znamionowy pobór mocy A2/ W35/ maks. pobór 4 kw 4,4 / 9,0 5,9 / 11,9 6.8 Prąd znamionowy A2 /W35 / cos ϕ A / --- 8,0 / 0,8 10,6 / 0,8 6.9 maks. pobór mocy zabezpieczenia sprężarki (na sprężarkę) W Pobór mocy wentylator W do 300 do 300 PL FD

13 7 Spełnia europejskie przepisy bezpieczeństwa Pozostałe cechy modelu 8.1 Sposób odszraniania Odwrócenie obiegu Odwrócenie obiegu 8.2 Ochrona wanny kondensatu przez mrozem / woda w urządzeniu zabezpieczona przed zamarzaniem 6 Tak Tak 8.3 Maks. nadciśnienie robocze (zrzut ciepła) bar 3,0 3,0 1. Przy temperaturach powietrza od -22 C do 0 C, temperatura zasilania od 54 C do 65 C podnosząca się. 2. W trybie obniżonym moc grzewcza i COP są redukowane o ok. 5 % 3. Podany poziom ciśnienia akustycznego odpowiada odgłosom eksploatacji pompy ciepła w trybie grzania przy temperaturze zasilania 35 C. Podany poziom ciśnienia akustycznego przedstawia poziom pola swobodnego. W zależności od miejsca instalacji mierzone wartości mogą się różnić nawet o 16 db(a). 4. Dane te charakteryzują wielkość i sprawność urządzenia według EN (5K przy A7). Pod względem ekonomicznym i energetycznym należy uwzględnić także inne czynniki, a zwłaszcza zachowanie się przy odszranianiu, punkt biwalentny oraz regulację. Wartości te można uzyskać wyłącznie z czystymi nośnikami ciepła. Wskazówki dotyczące konserwacji, uruchomienia i eksploatacji można znaleźć w odpowiednich częściach instrukcji montażu i użytkowania. Np. A7/W35 oznacza tutaj: temperatura zewnętrzna 7 C i temperatura zasilania wody grzewczej 35 C. 5. patrz deklaracja zgodności CE 6. Pompa obiegowa ogrzewania i sterownik pompy ciepła powinny być zawsze gotowe do pracy. Polski FD 9404 PL-11

14 Polski PL FD

15 Załącznik 1 Rysunek wymiarowy... A-II 2 Wykresy... A-III 2.1 Charakterystyki LA 22TBS...A-III 2.2 Charakterystyki LA 28TBS...A-IV 2.3 Wykres limitów pracy...a-v 3 Schematy połączeń... A-VI 3.1 Urządzenie monoenergetyczne z jednym obiegiem grzewczym i przygotowaniem ciepłej wody użytkowej...a-vi 3.2 Schemat elektryczny urządzenia monoenergetycznego z jednym obiegiem grzewczym i przygotowaniem ciepłej wody użytkowej...a-vii 3.3 Urządzenie biwalentne z dwoma obiegami grzewczymi i przygotowaniem ciepłej wody użytkowej...a-viii 3.4 Schemat elektryczny urządzenia biwalentnego z dwoma obiegami grzewczymi i przygotowaniem ciepłej wody użytkowej...a-ix 3.5 Legenda...A-X 4 Deklaracja zgodności... A-XI 5 Prace konserwacyjne... A-XII Załącznik FD 9404 A-I

16 1 Rysunek wymiarowy Załącznik A-II FD

17 2 Wykresy 2.1 Charakterystyki LA 22TBS Załącznik FD 9404 A-III

18 2.2 Charakterystyki LA 28TBS Załącznik A-IV FD

19 2.3 Wykres limitów pracy Załącznik FD 9404 A-V

20 3 Schematy połączeń 3.1 Urządzenie monoenergetyczne z jednym obiegiem grzewczym i przygotowaniem ciepłej wody użytkowej Załącznik A-VI FD

21 3.2 Schemat elektryczny urządzenia monoenergetycznego z jednym obiegiem grzewczym i przygotowaniem ciepłej wody użytkowej Załącznik FD 9404 A-VII

22 3.3 Urządzenie biwalentne z dwoma obiegami grzewczymi i przygotowaniem ciepłej wody użytkowej Załącznik A-VIII FD

23 3.4 Schemat elektryczny urządzenia biwalentnego z dwoma obiegami grzewczymi i przygotowaniem ciepłej wody użytkowej Załącznik FD 9404 A-IX

24 3.5 Legenda Zawór odcinający Zespół zaworów bezpieczeństwa Pompa obiegowa Naczynie wzbiorcze Zawór sterowany temperaturą pomieszczenia Zawór odcinający z zaworem zwrotnym Zawór odcinający z odprowadzeniem wody Odbiornik ciepła Czujnik temperatury Elastyczny wąż przyłączeniowy Zawór zwrotny klapowy Mieszacz trójdrogowy Czterodrogowy zawór przełączający Pompa ciepła typu powietrze/woda Sterownik pompy ciepła Szeregowy zbiornik buforowy Zbiornik ciepłej wody użytkowej Załącznik E9 Grzałka kołnierzowa ciepłej wody użytkowej E10.1 Grzałka zanurzeniowa E10.2 Kocioł olejowy/gazowy M13 M15 M16 YM18 M21 M22 N1 R1 Pompa obiegowa ogrzewania obwodu głównego Pompa obiegowa ogrzewania 2. obiegu grzewczego Dodatkowa pompa obiegowa Zawór przełączający ciepłej wody Mieszacz obwodu głównego lub 3. obiegu grzewczego Mieszacz 2. obiegu grzewczego Sterownik pompy ciepła Czujnik zewnętrzny naścienny R2,2 Czujnik zapotrzebowania R3 R5 Czujnik temperatury ciepłej wody użytkowej Czujnik temperatury 2. obiegu grzewczego A-X FD

25 4 Deklaracja zgodności Deklaracja zgodnoci WE EC Declaration of Conformity Déclaration de conformité CE Niej podpisana firma Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L entreprise soussignée, Am Goldenen Feld 18 D Kulmbach niniejszym potwierdza, e wymienione poniej urzdzenie/urzdzenia odpowiada(j) odpowiednim dyrektywom WE. Kada zmiana urzdzenia/urzdze prowadzi do uniewanienia niniejszej deklaracji. hereby certifies that the following device(s) complies/comply with the applicable EU directives. This certification loses its validity if the device(s) is/are modified. certifie par la présente que le(s) appareil(s) décrit(s) ci-dessous sont conformes aux directives CE afférentes. Toute modification effectuée sur l (les) appareil(s) entraîne l annulation de la validité de cette déclaration. Oznaczenie: Designation: Désignation: Pompy ciepa Heat pumps Pompes à chaleur Typ: Type(s): Type(s): LA 22TBS LA 28TBS Dyrektywy WE Dyrektywa niskonapiciowa 2006/95/WE Dyrektywa o kompatybilnoci elektromagnetycznej 2004/108/WE Dyrektywa w sprawie wymaga dla urzdze cinieniowych 97/23/WE EC Directives Low voltage directive 2006/95/EC EMC directive 2004/108/EC Pressure equipment directive 97/23/EC Directives CEE Directive Basse Tension 2006/95/CE Directive CEM 2004/108/CE Directive Équipement Sous Pression 97/23/CE Zastosowane normy Applied standards Normes appliquées EN EN A11+A12+A1+Corr.+A2+Corr.+A13+A13/AC EN A1+A2 EN Corr.+A1+A2 EN A1+A2 EN EN 378-1, EN A1, EN 378-3, EN EN , EN , EN EN /AC, EN DIN 8901 BGR 500 (D), SVTI (CH) Załącznik Procedura oceny zgodnoci wedug dyrektywy w sprawie wymaga dla urzdze cinieniowych: Modu A Nadanie znaku CE: 2014 Deklaracja zgodnoci WE zostaa wystawiona. Conformity assessment procedure according to pressure equipment directive: Module A CE mark added: 2014 EC declaration of conformity issued on. Procédure d évaluation de la conformité selon la directive Équipements Sous Pression: Module A Marquage CE: 2014 La déclaration de conformité CE a été délivrée le FD 9404 A-XI

26 5 Prace konserwacyjne Użytkownik: Nazwa: Adres: Numer telefonu: Obieg chłodniczy: Rodzaj czynnika chłodniczego: Ilość wypełnienia w kg: Hermetycznie zamknięty: tak nie Następujące prace konserwacyjne i kontrole szczelności zostały przeprowadzone zgodnie z rozporządzeniem (WE) nr 842/2006: Data pobrane / wypełnione Nazwa firmy specjalistycznej: Podpis kontrolera Załącznik A-XII FD
