1 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER - SLAVE

2 2 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 UWAGA! Sterownik zasilany jest z transformatora sieciowego, w którym zastosowano bezpiecznik 1,6A-F. Zmiana tego bezpiecznika na inną wartość lub typ może spowodować uszkodzenie sterownika w przypadku wystąpienia wysokiego napięcia w instalacji ~230V.

3 3 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 SPIS TREŚCI PRZEZNACZENIE... 5 SPOSÓB DZIAŁANIA STEROWNIKA... 5 RYSUNEK CENTRALI I PŁYTKI ZŁĄCZ STEROWNIKA ST PARAMETRY ELEMENTÓW SKŁADOWYCH STEROWNIKA ST2 I OPIS WYPROWADZEŃ... 7 DANE TECHNICZNE... 7 OPIS I PARAMETRY WYJŚĆ / WEJŚĆ STEROWNIKA... 7 FUNKCJE UŻYTKOWE... 9 OBSŁUGA OTWIERANIE I ZAMYKANIE BRAMY FUNKCJA FURTKI (UCHYLENIE BRAMY) AUTOMATYCZNE ZAMYKANIE BRAMY BARIERA HOLD TO RUN OSIEDLE SYGNALIZACJA ŚWIETLNA STEROWANIE 2 BRAMAMI ZA POMOCĄ TYCH SAMYCH PILOTÓW ZABEZPIECZENIE PRZED PRZECIĄŻENIEM Zabezpieczenie dynamiczne ( dn ) Zabezpieczenie statyczne ( St ) Automatyczny dobór zabezpieczenia dynamicznego i statycznego Procedura zatrzymania po przeciążeniu PRACA STEROWNIKA W TRYBIE MASTER-SLAVE Opis funkcji MASTER-SLAVE LICZNIK CYKLI PRACY BRAMY KOMUNIKATY WYŚWIETLANE PODCZAS PRACY STEROWNIKA INSTALACJA I URUCHOMIENIE STEROWNIKA USTAWIENIA FUNKCJI STEROWNIKA TRYB PROGRAMOWANIA STEROWNIKA Łatwe programowanie pilotów Wprowadzenie kodu instalatora Zmiana kodu instalatora Przeciążenie Statyczne Przeciążenie dynamiczne Automatyczny dobór przeciążeń statycznego St i dynamicznego dn Kasowanie kalibracji sterownika Furtka (uchylanie bramy) Sterowanie 2 bramami Ustawienie czasu świecenia lampy sygnalizacyjnej po zamknięciu/otwarciu bramy Piloty Wpisywanie pilotów do pamięci sterownika Usuwanie pilotów z pamięci Liczba pilotów do zaprogramowania Bariera Ustawienie trybu pracy bariery Ustawianie stanu funkcji bariera... 39

4 4 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Automatyczne zamykanie bramy Ustawianie funkcji OSIEDLE Ustawianie funkcji HOLD TO RUN Liczba zamknięć bramy Liczba otwarć bramy Liczba zatrzymań bramy przy zamykaniu Liczba zatrzymań bramy przy otwieraniu Funkcja sygnalizacji uszkodzeń Funkcja przywracania ustawień fabrycznych Ustawianie stanu funkcja STOP1 parametryczny (8.2KΩ) Ustawianie stanu funkcja STOP2 (aktywny brak masy) Stan funkcji licencja pilotów Ustawianie funkcji łatwego programowania pilotów Ustawianie funkcji MASTER-SLAVE... 46

5 5 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 PRZEZNACZENIE Sterownik przeznaczony jest do sterowania bramami przesuwnymi z instalacją ~24V. Ze względu na możliwość zapisania w pamięci 60 pilotów (maksymalnie 470 opcja) oraz sterowanie przewodowe (za pomocą przycisków) doskonale nadaje się do zastosowania w zamkniętych osiedlach, parkingach strzeżonych, parkingach firmowych. SPOSÓB DZIAŁANIA STEROWNIKA Sterownik rozpoczyna otwieranie lub zamykanie bramy po odebraniu sygnału z pilota lub przycisku. Pierwszy ruch po podłączeniu bramy, jeżeli sterownik nie jest skalibrowany odbywa się z pełną prędkością. W celu wykonania automatycznej kalibracji brama musi wykonać pełne otwarcie. Kalibracja polega na pomiarze długości bramy. Po wykonaniu jej sterownik, na 50cm przed zamknięciem bramy i pełnym otwarciem, zwalnia bieg bramy w celu zmniejszeniu siły nacisku na ewentualną przeszkodę. Podłączony do sterownika sygnalizator świetlny miga podczas ruchu bramy. Sygnalizator wskazuje również w ten sam sposób z 6 sek. wyprzedzeniem, rozpoczęcie automatycznego zamykanie bramy. Ponowna kalibracja może nastąpić automatycznie w przypadku ręcznego przesuwania bramy przy zasilonym sterowniku. Sterownik ma możliwość pracy w trybie MASTER-SLAVE, co oznacza, że sterownik pracujący jako MASTER steruje pracą sterownika SLAVE. Pobudzenie ruchu bramy sterownika MASTER powoduje odpowiedni ruch bramy sterownika SLAVE.

6 6 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 RYSUNEK CENTRALI I PŁYTKI ZŁĄCZ STEROWNIKA ST2 STEROWNIK ST2 B MASTER - SLAVE ZŁĄCZE 2 ZŁĄCZE 3 LAMPKA DRUGIEGO STEROWNIKA DLA FUNKCJI MASTER-SLAVE ZŁĄCZE 4 ZŁĄCZE 1 Rys. 1

7 7 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 PARAMETRY ELEMENTÓW SKŁADOWYCH STEROWNIKA ST2 I OPIS WYPROWADZEŃ Płytka główna sterownika umieszczona jest w przezroczystej budowie o klasie hermetyczności IP66. Wiązka przewodów wyprowadzona z obudowy za pośrednictwem przepustu PG-11 o klasie hermetyczności IP54. Dane techniczne Centrala sterownika + płytka złącz Zakres napięć zasilania 24V 50Hz +10% / -15% Min. pobór prądu w stanie spoczynku 130mA +15% / -15% Max. pobór prądu w stanie spoczynku 200mA +15% / -15% Max pobór prądu (24V ) 7,7A Zakres temperatur pracy -30 C +85 C Zasilanie sterownika zabezpieczone bezpiecznikiem 6,3A F (szybki) Pilot zmienno kodowy Częstotliwość pracy 433,92Mhz ±100kHz (przy temp. otoczenia 25 C) Napięcie zasilania +12V Pobór prądu 4 6 ma Bateria A23 Sposób modulacji FSK (kluczowana fala nośna) Maksymalna liczba pilotów 469 Opis i parametry wyjść / wejść sterownika ZŁĄCZE 1: 1, 2 zasilanie napięciem znamionowym 24V 50Hz +10% / -15% 3, 4 żarówka o mocy max. 25W (zabezpieczone przed zwarciem) 5, 6 silnik prądu stałego o napięciu znamionowym 24V i prądzie znamionowym nie większym niż 7,7A (zabezpieczone przed zwarciem) 7-11 wejścia sterujące NC/NO, +/-35V maksymalne niepowtarzalne napięcie jakie może wystąpić na wejściach bez ich uszkodzenia 7. STER1 - wejście sterowania furtką ( aktywna masa - NO).Wejście odpowiada drugiemu przyciskowi w pilocie. Wejście zamykania bramy przy aktywnej funkcji HOLD TO RUN 8. STER2 - wejście sterowania całą bramą (aktywna masa - NO).Wejście odpowiada pierwszemu przyciskowi w pilocie. Wejście otwierania bramy przy aktywnej funkcji HOLD TO RUN. 9. KRANC1 - wejście krańcówki otwarcia Aktywny brak masy - NC Aktywna masa - NO 10. COM (MASA) - wyjście masy 11. KRANC2 - wejście krańcówki zamknięcia Aktywny brak masy - NC Aktywna masa - NO

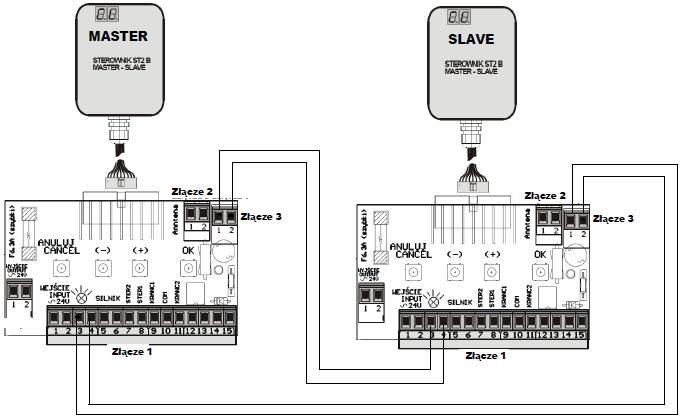

8 8 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V wejścia sterujące NC/NO, parametryczne, +/-35V maksymalne niepowtarzalne napięcie jakie może wystąpić na wejściach bez ich uszkodzenia 12. STOP2 - wejście STOP do natychmiastowego zatrzymywania bramy (aktywny brak masy - NC). Wejście nie aktywne przy aktywnej funkcji MASTER- SLAVE 13. BARIERA - wejście do podłączenia bariery (aktywny brak masy - NC) 14. STOP1 - wejście parametryczne STOP do natychmiastowego zatrzymywania bramy. Parametr to 8.2KΩ. Wejście reaguje na zmianę parametru większą niż +100% i mniejszą niż 75%. 15. COM (MASA) - wyjście masy ZŁĄCZE 2: Antena - złącze do podłączenia wewnętrznego przewodu kabla koncentrycznego anteny zamontowanej w słupku. NIE PODŁĄCZAĆ OPLOTU KABLA KONCENTRYCZNEGO!!! ZŁĄCZE 3: Wejście do podłączenia wyjścia żarówki (ZŁĄCZE 1 3,4) drugiego sterownika. Należy podłączyć przy aktywnej funkcji MASTER-SLAVE. ZŁĄCZE 4: Wyjście (OUTPUT) ~24V złącze do podłączania zasilania dodatkowych urządzeń po bezpieczniku 6.3A. Maksymalna obciążalność wyjścia 0.5A. Anuluj, (-), (+), OK przyciski do programowania sterownika.

9 9 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 FUNKCJE UŻYTKOWE Zatrzymanie ruchu bramy przy naruszeniu strefy pracy bramy (bariera) Uchylanie bramy (furtka) Automatyczne zamykanie bramy po otwarciu (opcja) Spowolniony start i zatrzymanie bramy Sterowanie za pomocą pilotów zmienno kodowych (standard 60 pilotów) na zamówienie możliwe są sterowniki obsługujące: 170 pilotów 270 pilotów 370 pilotów 470 pilotów Praca sterownika w trybie HOLD TO RUN Paca sterownika w trybie OSIEDLE Możliwość selektywnego wpisywania i kasowania pilotów Możliwość łatwego programowania pilotów przy pomocy przycisku znajdującego się na płytce złącz (opcja) Dwa wejścia STOP do natychmiastowego zatrzymania bramy. Wyświetlacz numeryczny wskazujący: Stan pracy bramy: zamykanie, otwieranie bramy, ruch szybki, wolny, zatrzymanie w trakcie otwarcia lub zamknięcia wraz ze wskazaniem przyczyny zatrzymania Operacje wykonywane podczas programowania Uszkodzenie krańcówek, zwarcie silnika, uszkodzenie sterownika Licznik cykli pracy bramy Licznik zamknięć bramy Licznik otwarć bramy Licznik zatrzymań bramy spowodowanych przeszkodą przy zamykaniu Licznik zatrzymań bramy spowodowanych przeszkodą przy otwieraniu Zapamiętywanie stanu po zaniku zasilania dzięki nie ulotnej pamięci EEPROM Zabezpieczenie funkcji programowania przez 4 cyfrowy kod instalatora Sterownik posiada dwa rodzaje zabezpieczenia przed przeciążeniem dynamiczne i statyczne oraz możliwość automatycznego doboru ich wartości Funkcję przywracania ustawień fabrycznych Funkcję czasowego blokowania zabezpieczeń przed przeciążeniem aktywowaną przez naciśnięcie przycisku w pilocie i nie puszczanie go w czasie ruchu bramy. Funkcja MASTER-SLAVE umożliwiające połączenie ze sobą dwóch sterowników do sterowania dwoma bramami za pomocą jednego pilota. Sterownik pracujący jako MASTER odbiera sygnał z pilota lub z wejść STER1 lub STER2 i uruchamia bramy MASTER i SLAVE.

10 10 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 OBSŁUGA Do obsługi bramy można wykorzystywać: - Sterowanie zdalne piloty radiowe lub - Sterowanie przewodowe za pomocą przycisków dzwonkowych Otwieranie i zamykanie bramy Rys. 2 Otwarcie bramy odbywa się po wciśnięciu przycisku nr 1 pilota lub wciśnięciu na 0,5 sek. przycisku sterującego - dzwonkowego podłączonego do styków nr 8, 10 (rys.1) Aby zamknąć bramę należy wcisnąć dowolny przycisk pilota lub dowolny przycisk sterujący dzwonkowy podłączony do styków nr 8, 10 lub 7, 10 (rys.1) na 0,5 sek. UWAGA: brama może zamykać się także automatycznie po zadanym przez instalatora czasie. Funkcja furtki (uchylenie bramy) Aby funkcja furtki działała, należy aktywować odpowiednią funkcję (patrz Tryb programowania sterownika Furtka (uchylanie bramy)), a ponadto sterownik musi być skalibrowany. Fabrycznie funkcja furtki jest aktywna i otwiera bramę na szerokość 5/16 całej bramy. Dla bramy o długości 4m furtka otwiera się do szerokości 5/16*4m = 1,25m.

11 11 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Uchylenie bramy odbywa się po wciśnięciu przycisku nr 2 pilota lub wciśnięciu przycisku sterującego - dzwonkowego podłączonego do styków nr 7, 10 (rys.1) W przypadku użycia pilota (w tym przykładzie numer pilota 3) na wyświetlaczu pojawią się napisy: W przypadku użycia przycisku sterującego na wyświetlaczu pojawi się napisy: Aby zamknąć bramę, należy wcisnąć dowolny przycisk pilota lub dowolny przycisk sterujący - dzwonkowy podłączony do styków nr 8, 10 lub 7, 10 (rys.1) Automatyczne zamykanie bramy Sterownik posiada opcję automatycznego zamykania bramy po otwarciu. Aby korzystać z tej funkcji należy ją uaktywnić (patrz Tryb programowania sterownika Automatyczne zamykanie bramy). Brama będzie się zamykać po zadanym czasie z zakresu od 6 sek. do 10 min. lub po 6 sek. po przejściu przez bramę (naruszeniu bariery, jeżeli jest ona zamontowana). Po zatrzymaniu bramy, jeżeli aktywne jest Automatyczne zamykanie na wyświetlaczu będzie pojawiać się napis Au. Automatyczne zamykanie bramy można wstrzymać poprzez zatrzymanie bramy pilotem lub przyciskiem sterującym. Ponowna aktywacja automatycznego zamykania bramy nastąpi po uruchomieniu bramy pilotem lub przyciskiem sterującym. Wstrzymanie automatycznego zamykania bramy nastąpi również, jeśli brama zostanie zatrzymana mechanicznie podczas zamykania oraz po zaniku i ponownym pojawieniu się zasilania sterownika.. W tej sytuacji, brama otworzy się i powtórnie spróbuje się zamknąć. Jeśli trzecia próba się nie powiedzie brama pozostanie w pozycji, w której się zatrzymała. Aby zamknąć bramę należy nacisnąć przycisk pilota lub przycisk sterujący. Po przyciśnięciu przycisku w pilocie lub przycisku sterującego automatyczne zamykanie bramy będzie ponownie aktywne.

12 12 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Funkcja automatycznego zamykania bramy będzie wstrzymana w przypadku uaktywnienia funkcji HOLD TO RUN. Bariera Fabrycznie funkcja automatycznego zamykania bramy nie jest aktywna. Bariera zabezpiecza przed uderzeniem bramą osoby lub pojazdu znajdującego się w zasięgu jej pracy. Naruszenie bariery powoduje reakcję sterownika zależną od ustawień (patrz Tryb programowania sterownika Automatyczne zamykanie bramy oraz patrz Tryb programowania sterownika Bariera) dokonanych przez instalatora. Poniżej opisane są cztery tryby pracy Bariera : 1. Naruszenie bariery powoduje zatrzymanie bramy podczas otwierania i zamykania 2. Naruszenie bariery powoduje zatrzymanie bramy podczas otwierania. Natomiast podczas zamykania następuje zatrzymanie bramy, a po chwili następuje pełne otwarcie. 3. Naruszenie bariery powoduje zatrzymanie bramy podczas zamykania. 4. Naruszenie bariery powoduje zatrzymanie bramy podczas zamykania, a po chwili następuje pełne otwarcie. UWAGA! Jeżeli w barierze znajduje się przeszkoda to próba uruchomienia bramy pilotem powoduje jedynie zaświecenie się lampki sygnalizacyjnej na 4 sek. i pojawienia się na wyświetlaczu numeru użytego pilota (w tym przykładzie o nr. 3) a następnie napisu ba.

13 13 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Natomiast próba uruchomienia bramy przyciskiem powoduje jedynie zaświecenie się lampki sygnalizacyjnej na 4 sek. i pojawienie się na wyświetlaczu napisu ba. Przy aktywnej funkcji automatycznego zamykania, bariera sprawdza przed zamknięciem strefę pracy bramy. Jeśli podczas odliczania czasu pozostałego do automatycznego zamknięcia bramy ktoś lub coś naruszy strefę pracy bramy, czas ten zostanie skorygowany tak, że zamknięcie bramy nastąpi 6 sek. po opuszczeniu strefy.

14 14 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Fabrycznie funkcja bariera jest nie aktywna. Natomiast opcja bariery jest ustawiona w trybie 4. W przypadku chęci zmiany ustawień fabrycznych patrz TRYB PROGRAMOWANIA STEROWNIKA Bariera. HOLD TO RUN Włączenie tej funkcji w sterowniku powoduje, że ruch bramy może występować jedynie, gdy pobudzone jest jedno z wejść ręcznego sterowania bramą STER1 lub STER2 (zacisk 8 lub 7 na płytce złącz zwarty do MASY patrzy rys.1). Przerwanie pobudzenia wejścia powoduje natychmiastowe zatrzymanie bramy. Bramę otwieramy przy użyciu wejścia STER2 (zacisk 7 rys.1). Bramę zamykamy przy użyciu wejścia STER1 (zacisk 8 rys.1). W przypadku aktywnego wejścia bariera (zacisk 13 rys. 1) pobudzenie go będzie powodowało zatrzymanie bramy przy zamykaniu lub zamykaniu i otwieraniu w zależności od ustawienia opcji funkcji bariera. Uwaga!! Włączenie funkcji HOLD TO RUN powoduje: Brak możliwości sterowania bramy za pomocą pilotów. Użycie pilota zaprogramowanego w sterowniku powoduje jedynie pojawienia się na wyświetlaczu napisu Hr. Zawieszenie działania automatycznego zamykania bramy nawet, gdy funkcja ta jest ustawiona w sterowniku. Pobudzenie wejścia BARIERA przy zamykaniu lub zamykaniu i otwieraniu bramy powoduje jedynie zatrzymanie ruchu bramy w zależności od ustawienia opcji funkcji bariera. Natomiast zostaje zablokowane otwarcie bramy przy pobudzeniu wejścia BARIERA przy zamykaniu bramy dla opcji 2 i 4 funkcji bariera. OSIEDLE Włączenie tej funkcji powoduje czasowe przejmowanie kontroli nad bramą przez jednego użytkownika w momencie przyciśnięcia dowolnego przycisku w pilocie. Oznacza to, że inny użytkownik bramy nie może swoim pilotem zakłócić pracy bramy do momentu jej zamknięcia. Użycie pilota przez innego użytkownika nie będzie miało wpływu na prace bramy a na wyświetlaczu będzie się pojawiać najpierw numer jego pilota zapamiętany w pamięci sterownika (w tym przykładzie to numer 3), a następnie napis os. W przypadku, gdy brama nie porusza się, lampka będzie rozbłyskać na 4 sekundy.

15 15 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Odblokowanie możliwości sterowania bramą innym osobom następuje w przypadkach: Natychmiast po zamknięciu bramy Upłynięcia 20 sekund po zatrzymaniu bramy w czasie zamykania lub otwierania Upłynięcia 4minut od ostatniego naciśnięcia pilota Sygnalizacja świetlna Funkcję sygnalizatora zewnętrznego stanowi lampa umieszczona w pobliżu bramy. -Miganie lampy ostrzega o tym, że brama jest w trakcie ruchu. Po zamknięciu bramy lampa może jeszcze świecić przez czas ustawiony podczas instalacji sterownika (patrz TRYB PROGRAMOWANIA STEROWNIKA Ustawienie czasu świecenia lampy sygnalizacyjnej po zamknięciu/otwarciu bramy). -Miganie lampy przez 6 sek. przy otwartej bramie ostrzega o tym, że za chwilę rozpocznie się automatyczne zamykanie bramy po otwarciu. -Zaświecanie się lampy na 4 sek. sygnalizuje przeszkodę znajdującą się w strefie bariery. -Zaświecanie się lampy na, 1 sek. co 2 sek. oznacza, że podczas ruchu bramy lub, jeśli brama była otwarta i aktywne było automatyczne zamykanie bramy, wystąpił zanik zasilania. W tej sytuacji praca bramy zostaje wstrzymana i zostanie ponowiona po wciśnięciu przycisku pilota lub przycisku sterującego. Sterowanie 2 bramami za pomocą tych samych pilotów Istnieje możliwość niezależnego i bezkonfliktowego sterowania pracą dwóch bram znajdujących się w niewielkiej odległości za pomocą tych samych pilotów. Po dokonaniu odpowiednich ustawień (patrz TRYB PROGRAMOWANIA STEROWNIKA Sterowanie 2 bramami) przycisk 1 pilota będzie sterował jedną bramą a przycisk 2 drugą bramą. Sterowniki nie będą posiadały możliwości uchylania bramy (tzw. funkcji furtki). Zabezpieczenie przed przeciążeniem Sterownik ST2 posiada rozbudowany system zabezpieczenia przed przeciążeniem mogącym powstać w wyniku najechania bramy w czasie zamykania lub otwierania na przeszkodę.

16 16 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Brama przesuwa się z pewnym oporem zależnym od jej ciężaru i oporów stwarzanych przez przekładnie napędu bramy. Mechaniczne zatrzymanie bramy podczas ruchu powoduje wzrost prądu pobieranego przez silnik napędzający bramę. Sterownik posiada dwa rodzaje zabezpieczenia przed przeciążeniem: dynamiczne ( dn ) statyczne ( St ). Zabezpieczenie dynamiczne ( dn ) Wyznacza wartość, o jaką może skokowo wzrosnąć prąd pobierany przez silnik napędzający bramę. Wartość ta ustawiana jest w sposób automatyczny przez sterownik (patrz Zabezpieczenie przed przeciążeniem Automatyczny dobór zabezpieczenia dynamicznego i statycznego) lub manualny przez instalatora w czasie montażu (patrz Tryb programowania sterownika Przeciążenie Statyczne Przeciążenie Dynamiczne ). Podczas pracy bramy prąd pobierany przez silnik jest analizowany przez sterownik. W przypadku wystąpienia gwałtownego jego wzrostu przekraczającego ustawiony w opcji dn nastąpi jej zatrzymanie zgodne z Procedurą zatrzymania po przeciążeniu opisaną dalej. Jeśli wystąpi zatrzymanie bramy spowodowane np. zaspą śniegu, użytkownik może wznowić ruch bramy z wyłączeniem zabezpieczenia dynamicznego. Dokonuje się tego przez wciśnięcie i trzymanie przycisku pilota na czas ruchu bramy. Zabezpieczenie statyczne ( St ) Wyznacza wartość prądu pobieranego przez silnik napędzający bramę, po przekroczeniu, którego sterownik powoduje zatrzymanie bramy. Przeciążenie to stanowi dodatkowe zabezpieczenie (np. po wyłączeniu zabezpieczenia dynamicznego przez wciśnięcie i trzymanie przycisku pilota na czas ruchu bramy). Wartość ta ustawiana jest w sposób automatyczny przez sterownik (patrz Zabezpieczenie przed przeciążeniem Automatyczny dobór zabezpieczenia dynamicznego i statycznego) lub manualny przez instalatora w czasie montażu (patrz Tryb programowania sterownika Przeciążenie Statyczne Przeciążenie Dynamiczne ). UWAGA. Zabezpieczenia statycznego nie można wyłączyć. Automatyczny dobór zabezpieczenia dynamicznego i statycznego Funkcja po uruchomieniu, której sterownik wykonując dwa pełne cykle zamknięcia i otwarcia automatycznie ustawia zabezpieczenia. Po uruchomieniu tej funkcji (patrz Tryb programowania sterownika Automatyczny dobór przeciążeń St i dn ) należy pod opieką instalatora parokrotnie uruchomić bramę. Na czas trwania automatycznego doboru zabezpieczeń sterownik ustawia maksymalne ich wartości, a na wyświetlaczu, co jakiś czas

17 17 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 pojawia się napis PA. Trzeba zagwarantować, aby w czasie trwania testu brama nie napotkała żadnych przeszkód na swojej drodze. Po zakończeniu trwania testu sterownik na stałe zapamiętuje zmierzone wartości obu zabezpieczeń. Procedura zatrzymania po przeciążeniu Po mechanicznym zatrzymaniu bramy podczas jej zamykania/otwierania sterownik zatrzyma bramę i lekko ją wycofa w celu uwolnienia elementu, który spowodował zatrzymanie. Ponadto na wyświetlaczu sterownika pojawi się informacja określająca przyczynę zatrzymania bramy: przeciążenie dynamiczne lub statyczne (patrz KOMUNIKATY WYŚWIETLANE PODCZAS PRACY STEROWNIKA). Jeśli aktywna jest funkcja automatycznego zamykania bramy wówczas: -podczas zamykania brama po mechanicznym zatrzymaniu i uwolnieniu elementu blokującego otworzy się i ponowi próbę zamknięcia (patrz OBSŁUGA Automatyczne zamykanie bramy). -podczas otwierania brama po mechanicznym zatrzymaniu i uwolnieniu elementu blokującego zamknie się. Praca sterownika w trybie MASTER-SLAVE. Opis funkcji MASTER-SLAVE Funkcję tą wykorzystuje się w przypadku bram przemysłowych w celu zrealizowania bramy dwuskrzydłowej za pomocą dwóch bram sterowanych sterownikiem MASTER i SLAVE. Aby to zrealizować należy w jednym sterowniku ustawić funkcje MASTER a w drugim SLAVE a następnie połączyć ze sobą oba sterowniki. W sterowniku MASTER do ZŁĄCZA 3 podłączamy sygnał lampki ZŁĄCZE 1 wyprowadzenia 3,4 ze sterownika SLAVE. W sterowniku SLAVE do ZŁĄCZA 3 podłączamy sygnał lampki ZŁĄCZE 1 wyprowadzenia 3,4 ze sterownika MASTER. Zarówno w sterowniku MASTER i SLAVE podłączamy lampkę sygnalizacyjną w normalny sposób. Po zrealizowaniu powyższych czynności sterownik SLAVE zaczyna słuchać poleceń wydawanych przez sterownik MASTER, który przejmuje nad nim kontrolę. Po połączeniu obu sterowników ze sobą należy bramę otworzyć i zamknąć w celu skalibrowania sterowników MASTER i SLAVE. Następnie w obu sterownikach należy uruchomić Automatyczny dobór zabezpieczenia dynamicznego i statycznego i wykonać 4 pełne cykle zamknięcia i otwarcia bramy w celu automatycznego doboru zabezpieczeń w obu sterownikach. Poniżej zostanie przedstawiona lista funkcji, które przestają działać w sterowniku SLAVE: Sterownik przestaje reagować na zaprogramowane, piloty Sterownik przestaje reagować na pobudzanie wejść STER1 i STER2 Sterownik nie reaguje na pobudzenie wejścia BARIERA. Barierę należy podłączyć do sterownika MASTER. Brak możliwości ustawienia świecenia lampki po zakończonym ruchu bramy. Gdy chcemy korzystać z tej funkcji należy ją uaktywnić w sterowniku MASTER.

18 18 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Brak możliwości ustawienia automatycznego zamykania bramy. Gdy chcemy korzystać z tej funkcji należy ją uaktywnić w sterowniku MASTER. Funkcja HOLD to RUN jest aktywna i nie można zmienić jej stanu Wejście STOP2 jest nie aktywne i nie można go aktywować UWAGA! W przypadku próby zmiany zablokowanych opcji na wyświetlaczu pojawia się napis tr (sygnalizujący aktywną opcję MASTER SLAVE) a po sekundzie Er (sygnalizujący błąd). Poniżej zostanie przedstawiona lista funkcji, które przestają działać w sterowniku MASTER: Wejście STOP2 jest nie aktywne i nie można go aktywować Funkcję bariera można aktywować jedynie w 4-tym trybie to znaczy przy zamykaniu naruszenie bariery powoduje zatrzymanie bramy a po chwili jej całkowite otwarcie. Należy dodać, że brama master może być zatrzymana awaryjnie w przypadku dowolnego zatrzymania bramy SLAVE (np. spowodowanego zabezpieczeniem dynamicznym, statycznym lub pobudzeniem wejścia STOP1). W tym przypadku zatrzymanie bramy MASTER nastąpi natychmiastowo a następnie po chwili sterownik nieznacznie ją cofnie i wyświetli na wyświetlaczu napis H7. Napis ten ma poinformować obsługę, że przyczyną zatrzymania bramy MASTER było nagłe zatrzymanie bramy SLAVE. Natomiast przyczynę zatrzymania bramy SLAVE należy odczytać z jej wyświetlacza. Sposób, w jaki aktywować funkcję MASTER-SLAVE podany jest Tryb programowania sterownika Ustawianie funkcji MASTER- SLAVE. Licznik cykli pracy bramy Sterownik posiada liczniki obrazujące ilość cykli pracy bramy. Za ich pomocą można sprawdzić, ile razy brama została zamknięta, otwarta, ile wystąpiło zatrzymań w wyniku przeciążeń podczas zamykania i otwierania bramy. Maksymalne wskazania liczników to cykli. Aby sprawdzić stan liczników patrz: Tryb programowania sterownika Liczba zamknięć bramy. Tryb programowania sterownika Liczba otwarć bramy. Tryb programowania sterownika Liczba zatrzymań bramy przy zamykaniu. Tryb programowania sterownika Liczba zatrzymań bramy przy otwieraniu. KOMUNIKATY WYŚWIETLANE PODCZAS PRACY STEROWNIKA Podczas zamykania lub otwierania bramy na wyświetlaczu:

19 19 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 -migają dwie litery, gdy brama przesuwa się z maksymalną prędkością -miga tylko ostatnia litera, gdy brama przesuwa się powoli.

20 20 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 sterownik skalibrowany sterownik nie skalibrowany Brama zamknięta CL cl Trwa zamykanie bramy ruch szybki Trwa zamykanie bramy ruch wolny Brama zatrzymana podczas zamknięcia za pośrednictwem pilota, przycisku, bariery lub po zaniku zasilania CH ch Brama zatrzymana mechanicznie podczas zamknięcia zadziałało zabezpieczenie statyczne CH. ch.

21 21 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Brama zatrzymana mechanicznie podczas zamknięcia zadziałało zabezpieczenie dynamiczne C.H c.h Brama otwarta OP op Trwa otwieranie bramy ruch szybki Trwa otwieranie bramy ruch wolny Brama zatrzymana podczas otwarcia za pomocą pilota, przycisku, bariery lub po zaniku zasilania OH oh

22 22 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Brama zatrzymana mechanicznie podczas otwarcia zadziałało zabezpieczenie statyczne OH. oh. Brama zatrzymana mechanicznie podczas otwarcia zadziałało zabezpieczenie dynamiczne O.H o.h Brak reakcji sterownika na pobudzenie pilotem spowodowane aktywną funkcją HOLD TO RUN. H r Na wyświetlaczu pojawia się, co parę sekund napis Au, oznacza to, że aktywna jest funkcja automatycznego zamykania bramy. Brak reakcji sterownika na pobudzenie pilotem lub przyciskiem, gdy aktywne jest WEJŚCIE BARIERY (występuje na nim brak masy).

23 23 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Brak reakcji sterownika na pobudzenie pilotem, gdy aktywna jest opcja OSIEDLE i inny użytkownik ma kontrolę nad bramą. Brak reakcji sterownika na pobudzenie pilotem, gdy aktywna jest opcja MASTER-SLAVE a sterownik jest w trybie SLAVE. Aktywna jest funkcja automatycznego doboru zabezpieczenia dynamicznego i statycznego. Nastąpiło zatrzymanie bramy z powodu zwarcia silnika. Nastąpiło zatrzymanie bramy z powodu zaniku masy na wejściu STOP2. Nastąpiło zatrzymanie bramy z powodu pobudzenia wejścia STOP1 (wartość parametru większa od 16,2KΩ lub mniejsza niż 2KΩ). Nastąpiło zatrzymanie bramy z powodu zadziałania zabezpieczenia statycznego St.

24 24 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6

25 25 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Nastąpiło zatrzymanie bramy z powodu zadziałania zabezpieczenia dynamicznego dn. Nastąpiło zatrzymanie bramy z powodu najechania na przeszkodę podczas ruszania. Nastąpiło zatrzymanie bramy MASTER z powodu zatrzymania bramy SLAVE Wyświetlacz wygaszony kropki na wyświetlaczu migają naprzemiennie.

26 26 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 INSTALACJA I URUCHOMIENIE STEROWNIKA -Odłączyć zasilanie -Zamocować sterownik w przeznaczonym do tego celu miejscu w słupku bramy -Przykręcić płytkę złącz (rys.3) tak, aby złącze śrubowe znalazło się na dole OPIS WYPROWADZEŃ STEROWNIKA ST2 B MASTER-SLAVE : ZŁĄCZE 1 : 1- ZASILANIE ~24V 2- ZASILANIE ~24V 3- ŻARÓWKA ~24V 4- ŻARÓWKA ~24V 5- SILNIK 1 6- SILNIK 2 7- PRZYCISK STEROWANIA CAŁĄ BRAMĄ (ODPOWIADA PIERWSZEMU PRZYCISKOWI W PILOCIE) PRZYCISK OTWIERANIA BRAMY PRZY AKTYWNEJ FUNKCJI HOLD TO RUN 8- PRZYCISK STEROWANIA FURTKĄ (ODPOWIADA DRUGIEMU PRZYCISKOWI W PILOCIE) PRZYCISK ZAMYKANIA BRAMY PRZY AKTYWNEJ FUNKCJI HOLD TO RUN 9- WEJŚCIE KRAŃCÓWKI OTWARCIA (KRANC1) 10- COM (MASA) 11- WEJŚCIE KRAŃCÓWKI ZAMKNIĘCIA (KRANC2) 12- WEJŚCIE STOP2 DO NATYCHMIASTOWEGO ZATRZYMYWANIA BRAMY (AKTYWNY BRAK MASY).WEJŚCIE JEST NIE AKTYWNE PRZY AKTYWNEJ FUNKCJI MASTER - SLAVE. 13- WEJŚCIE DO PODŁĄCZENIA BARIERY PODCZERWIENI 14- WEJŚCIE PARAMETRYCZNE (8.2KOHM) STOP1 DO NATYCHMIASTOWEGO ZATRZYMYWANIA BRAMY. PARAMETR 8.2KOHM WŁĄCZAMY MIĘDZY WEJŚCIE 14 A COM (MASA) ZŁĄCZE 2 - ANTENNA 1,2- ZŁĄCZE DO PODŁĄCZENIA WEWNĘTRZNEGO PRZEWODU KABLA KONCENTRYCZNEGO ANTENY W SŁUPKU. UWAGA!! NIE PODŁĄCZAĆ OPLOTU KABLA KONCENTRYCZNEGO ANTENY ZŁĄCZE 3 1,2 - ZŁĄCZE DO PODŁĄCZENIA WYPROWADZEŃ LAMPKI (ZŁĄCZE 1-3,4) STEROWNIKA WSPÓŁPRACUJĄCEGO PRZY AKTYWNEJ OPCJI MASTER-SLAVE. ZŁĄCZE 4 DIODA LED 1,2 - WYJŚCIE ~24V PO BEZPIECZNIKU 6.3A DO PODŁĄCZENIA DODATKOWYCH URZĄDZEŃ ZASILANYCH NAPIĘCIEM ZMIENNYM. MAKSYMALNA OBCIĄŻALNOŚĆ WYJŚCIA TO 0.5A. DIODA LED - DIODA SYGNALIZUJĄCA POŁĄCZENIE STEROWNIKÓW PRZY AKTYWNEJ FUNKCJI MASTER-SLAVE DIODA ZAŚWIECA SIĘ W CZASIE RUCHU BRAMY Z KTÓRĄ POŁĄCZONY JEST STEROWNIK. Rys.3 płytka złącz -Podłączyć do złącza śrubowego przewody a następnie włożyć je w płytkę złącz: Zasilania Żarówki (max 25W)

27 27 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Krańcówki otwarcia i zamknięcia bramy Aktywny brak masy -NC Aktywna masa -NO Bariery - opcja (NC) Ewentualnie sterowania ręcznego (NO) Ewentualnie wejście parametryczne STOP1 do podłączenia listew bezpieczeństwa Ewentualnie wejście STOP2 (NC) NIE PODŁĄCZAĆ PRZY AKTYWNEJ OPCJI MASTER-SLAVE - Podłączyć złącze sterownika do gniazda w płytce złącz - Wstawić bezpiecznik 6,3A F do gniazda bezpiecznikowego na płytce złącz - Załączyć zasilanie ~24V sterownika - Przy użyciu załączonych pilotów sprawdzić działanie bramy -Ustawić sterowanie przełącznikiem krańcowym w taki sposób, aby przy szybkim ruchu brama nie uderzała w słupki krańcowe -Dokonać regulacji przeciążenia. W celu realizacji regulacji przeciążenia należy uruchomić funkcję patrz Tryb programowania sterownika Automatyczny dobór przeciążeń statycznego St i dynamicznego dn a sterownik sam dobierze odpowiednie wartości obu przeciążeń. Jeżeli zachodzi taka potrzeba, to istnieje możliwość zmiany ustawionych przeciążeń, w tym celu należy uruchomić funkcję: patrz Tryb programowania sterownika Przeciążenie Statyczne i Przeciążenie dynamiczne. -Po dokonaniu powyższych czynności należy przejść w zależności od potrzeb do ustawiania funkcji sterownika.

28 28 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 USTAWIENIA FUNKCJI STEROWNIKA Rys.4

29 29 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Sterownik posiada 4 przyciski na płytce złącz i 2-segmentowy wyświetlacz wewnątrz sterownika, pozwalające na zmianę jego ustawień kontrolę wykonywanych działań. NAZWA PRZYCISKU OK. ANULUJ REALIZOWANA FUNKCJA Zatwierdzenie wprowadzonej informacji. Uruchamianie szybkiego programowania pilotów (OPCJA fabrycznie aktywna). Anulowanie wprowadzonej informacji. (+) Przesuwanie się do przodu w pamięci sterownika. (-) Przesuwanie się do tyłu w pamięci sterownika. Tryb programowania sterownika Łatwe programowanie pilotów Jako pierwsza opisana zostanie FUNKCJA ŁATWEGO PROGRAMOWANIA PILOTÓW. Funkcja ta jest fabrycznie aktywna ( PC = on ). W celu zaprogramowania nowego pilota do sterownika naciskamy przez 6 sekund przycisk OK do momentu, gdy na wyświetlaczu pojawi się napis Pr i lampka sygnalizacyjna zacznie migać. Następnie w pilocie, który chcemy zaprogramować naciskamy dowolny przycisk. Na wyświetlaczu pojawi się napis informujący, pod jakim numerem został zaprogramowany nowy pilot. Sterownik automatycznie opuszcza funkcję szybkiego programowania pilotów po czasie 5 sekund od zaprogramowania ostatniego pilota. W przypadku, gdy chcemy przed zaprogramowaniem nowego pilota usunąć wszystkie, piloty, które znajdują się w pamięci sterownika należy przycisk OK wcisnąć i przytrzymać przez 10 sekund. Spowoduje to, że lampka zapali się na stałe, a na wyświetlaczu pojawi się migający napis Pr. Następnie po 5 sekundach lampka zacznie migać, oznacza to, że możemy programować nowe piloty do sterownika. Aby zmienić stan FUNKCJI ŁATWEGO PROGRAMOWANIA PILOTÓW patrz Tryb programowania sterownika Funkcja szybkiego programowania pilotów. Wprowadzenie kodu instalatora Wejście w tryb programowania możliwe jest po wprowadzeniu kodu instalatora. Należy jednak pamiętać, że brama musi znajdować się w stanie spoczynku (otwarta lub zamknięta).

30 30 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 UWAGA! W trybie programowania, piloty i przyciski dzwonkowe nie powodują ruchu bramy. UWAGA: fabrycznie ustawiony kod to: 1234, a poniższy przykład dotyczy wprowadzenia tego kodu. nacisnąć dowolny przycisk (Anuluj, (+), (-)) na pulpicie modułu programującego. Na wyświetlaczu pojawi się 00. : wprowadzić pierwszą cyfrę kodu instalatora (1) za pomocą przycisków (+), (-) Na wyświetlaczu pojawi się pierwsza cyfra 01. : UWAGA: świecąca na wyświetlaczu kropka wskazuje zmienianą aktualnie cyfrę Zatwierdzić pierwszą cyfrę kodu wciskając OK Wprowadzić drugą cyfrę kodu instalatora (2) za pomocą przycisków (+), (-) Na wyświetlaczu pojawi się druga cyfra 2.1 : Zatwierdzić drugą cyfrę kodu wciskając OK Po wciśnięciu klawisza OK wyświetlacz wyzeruje się i będzie oczekiwał na wprowadzenie kolejnych cyfr. Wprowadzić trzecią cyfrę kodu instalatora (3) za pomocą przycisków (+), (-) Na wyświetlaczu pojawi się trzecia cyfra 03. : Zatwierdzić trzecią cyfrę kodu wciskając OK Wprowadzić czwartą cyfrę kodu instalatora (4) za pomocą przycisków (+), (-)

31 31 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Na wyświetlaczu pojawi się druga cyfra 4.3 : Zatwierdzić czwartą cyfrę kodu wciskając OK Sterownik przechodzi do trybu programowania. W trybie programowania możemy zmienić dowolny parametr funkcji użytkowych bramy. Po zmianie wybranego parametru należy: Wcisnąć przycisk OK, Zmiana kodu instalatora Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo aż na wyświetlaczu pojawi się Pn : Wcisnąć przycisk OK Wprowadzić nowy kod zgodnie z procedurą Wprowadzenie kodu instalatora Wcisnąć 5 razy przycisk OK

32 32 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Przeciążenie Statyczne Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się St Potwierdzić wybór funkcji przyciskiem OK Na wyświetlaczu pojawią się liczba z zakresu oznaczająca prąd podany w amperach pobierany przez silnik,który spowoduje natychmiastowe przerwania ruchu bramy przez sterownik. Naciskać przycisk (+) lub (-) możemy zmieniać wartość tego ustawienia Aby zatwierdzić ustawienia należy wcisnąć OK Aby anulować wprowadzone zmiany należy wcisnąć Anuluj Przeciążenie dynamiczne. Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się dn Potwierdzić wybór funkcji przyciskiem OK Na wyświetlaczu pojawi się liczba z zakresu oznaczająca gwałtowny wzrost prądu pobieranego przez silnik podany w amperach, który spowoduje natychmiastowe przerwania ruchu bramy przez sterownik. Naciskać przycisk (+) lub (-) możemy zmieniać wartość tego ustawienia Aby zatwierdzić ustawienia należy wcisnąć OK Aby anulować wprowadzone zmiany należy wcisnąć Anuluj Automatyczny dobór przeciążeń statycznego St i dynamicznego dn Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się PA Potwierdzić wybór funkcji przyciskiem OK Na wyświetlaczu pojawią się napis of lub on. Naciskać przycisk (+) lub (-) możemy zmieniać wartość tego ustawienia

33 33 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Aby zatwierdzić ustawienia należy wcisnąć OK Aby anulować wprowadzone zmiany należy wcisnąć Anuluj Kasowanie kalibracji sterownika Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się: Cr - Jeśli sterownik jest skalibrowany (ma zapamiętaną długość bramy i wykonuje wolny ruch na jej krańcach) skasowanie kalibracji nastąpi po 5 krotnym wciśnięciu przycisku OK cr - Jeśli sterownik nie jest skalibrowany - nie ma konieczności kasowania kalibracji Furtka (uchylanie bramy) Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się Fr

34 34 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Potwierdzić wybór funkcji przyciskiem OK Na wyświetlaczu pojawią się liczba z zakresu 1-15, znak 0 lub - - : Wyświetlenie jednego z powyższych znaków oznacza: 0 - funkcja furtki jest wyłączona. W tej sytuacji przycisk nr 2 pilota nie działa. Przycisk nr 1, jak również oba przyciski dzwonkowe powoduje pełne otwarcie lub zamknięcie bramy funkcja furtki jest wyłączona. Funkcje przycisków nr 1 i nr 2 zamienione miejscami - przycisk nr 1 nie działa. Przycisk nr 2, jak również oba przyciski dzwonkowe powoduje pełne otwarcie lub zamknięcie bramy. Ustawienie takie jest pomocne przy korzystaniu z tego samego pilota do obsługi dwóch sterowników. Liczba z zakresu funkcja furtki jest aktywna, a jej wartość mówi o szerokości uchylenia bramy wyrażonej w szesnastych częściach pełnego cyklu otwarcia bramy (np. 4 oznacza 4/16 czasu potrzebnego do pełnego otwarcia bramy, czyli otwarcie ok. 25% bramy). Aby dokonać zmiany ustawień tej funkcji należy: Naciskać przycisk (+) lub (-) do momentu pojawienia się wymaganego ustawienia Zatwierdzić ustawienia wciskając OK Sterowanie 2 bramami Istnieje możliwość niezależnego i bezkonfliktowego sterowania pracą dwóch bram znajdujących się w niewielkiej odległości za pomocą tych samych pilotów. Aby było to możliwe należy: -Wpisać do pamięci obydwu sterowników piloty mające sterować obiema bramami (patrz TRYB PROGRAMOWANIA STEROWNIKA Szybkie programowanie pilotów lub patrz TRYB PROGRAMOWANIA STEROWNIKA Piloty Wpisywanie pilotów do pamięci sterownika)

35 35 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 -Ustawić odpowiednią funkcję w obu sterownikach (patrz Tryb programowania sterownika Furtka (uchylanie bramy): Sterownik bramy nr 1 wyłączyć funkcję furtki (na wyświetlaczu znak 0 ) Sterownik bramy nr 2 wyłączyć funkcję furtki i zamienić funkcje przycisków pilota (na wyświetlaczu znak - - ) Po dokonaniu wymienionych ustawień sterowniki nie będą posiadały możliwości uchylania bramy (tzw. funkcji furtki). Przycisk nr 1 będzie sterował bramą nr 1, a przycisk nr 2 bramą nr 2. Ustawienie czasu świecenia lampy sygnalizacyjnej po zamknięciu/otwarciu bramy Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo aż na wyświetlaczu pojawi się tl Potwierdzić wybór funkcji przyciskiem OK Na wyświetlaczu pojawią się liczba z zakresu : Liczba 0.0 oznacza, że lampa bezpośrednio po zamknięciu lub otwarciu bramy zgaśnie. Liczba z zakresu oznacza, że funkcja jest aktywna, a jej wartość mówi o czasie (w minutach) i ich dziesiątych częściach świecenia lampy po zamknięciu lub otwarciu bramy.

36 36 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Aby dokonać zmiany ustawień tej funkcji należy: Naciskać przycisk (+) lub (-) do momentu pojawienia się wymaganej wartości Zatwierdzić ustawienia wciskając OK Wciśnięcie przycisku ANULUJ spowoduje wyjście z ustawiania funkcji bez zapamiętywania wprowadzonych zmian. Piloty Do pamięci sterownika można wpisać maksymalnie 60 pilotów. Dostępne są na zamówienie sterowniki do których można wpisać: 170 pilotów 270 pilotów 370 pilotów 470 pilotów Każdy pilot zostaje zapisany w posiadającej swój numer komórce pamięci, dzięki czemu zagubione lub skradzione piloty bardzo łatwo można usunąć z pamięci. Wpisywanie pilotów do pamięci sterownika Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się Pr Potwierdzić wybór funkcji przyciskiem OK Przyciskami (+) (-) wybrać numer komórki, pod którym ma być zapisany pilot UWAGA: Jeśli numer wybranej komórki miga oznacza to, że jest ona wolna i można w niej zapisać nowego pilota, natomiast numery komórek zajętych świecą światłem ciągłym. Podać kod pilota wciskając dowolny przycisk pilota -Przyjęcie pilota sygnalizowane jest zaprzestaniem migania numeru komórki. Jeśli pilot znajduje się już w pamięci sterownika, zapis nie zostanie dokonany.

37 37 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 -Po odczytaniu kodu pilota sterownik sprawdza, czy pilot występuje już w pamięci. Jeżeli tak jest, to nie zostanie wpisany do niej powtórnie, a na 2 sek. na wyświetlaczu pojawi się numer, pod którym pilot ten jest zaprogramowany w sterowniku. -W przypadku gdy wyświetlacz wskazuje na zajętą komórkę sterownik automatycznie odnajdzie pierwszą wolną komórkę i umieści w niej kod odebranego pilota. -Jeżeli do zajętej komórki chcemy zaprogramować nowego pilota należy usunąć z niej dotychczasowy zapis przez pięciokrotne naciśnięcie przycisku OK (patrz Tryb programowania sterownika Usuwanie pilotów z pamięci). UWAGA!!! Przy większej liczbie pilotów warto zanotować dane użytkownika i przyporządkowany mu numer pilota aby w przypadku zagubienia można było usunąć go z pamięci bez konieczności kasowania wszystkich pilotów. Usuwanie pilotów z pamięci Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się Pr Potwierdzić wybór funkcji przyciskiem OK Przyciskami (+) (-) wybrać numer komórki, z której ma być usunięty pilot Wcisnąć 5 razy OK Po pierwszym wciśnięciu klawisza OK zaświecą się dwie kropki przy numerze komórki, z której kasowany jest pilot. Po usunięciu pilota z pamięci numer wolnej już komórki zaczyna migać Aby usunąć kolejnego pilota należy wybrać przyciskami (+), (-) komórkę, w której jest zapisany i powtórzyć procedurę. Liczba pilotów do zaprogramowania Funkcja ta umożliwia wyświetlenie na wyświetlaczu liczby wolnych komórek pamięci pilotów, jak również umożliwia skasowanie wszystkich pilotów z pamięci sterownika.

38 38 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się PF Potwierdzić wybór funkcji przyciskiem OK Na wyświetlaczu pojawi się liczba wolnych komórek pamięci pilotów. W przypadku, gdy istnieje potrzeba skasowania wszystkich zaprogramowanych pilotów należy wcisnąć 5 razy OK. Po pierwszym naciśnięciu OK na wyświetlaczu pojawią się dwie kropki, a po piątym liczba która się pojawi będzie maksymalną liczbą pilotów jakie można zaprogramować do sterownika. Bariera Bariera może pracować w jednym z 4 trybów: 1.Bariera działa przy otwieraniu bramy (zatrzymuje bramę), przy zamykaniu brama zatrzymuje się 2.Bariera działa przy otwieraniu bramy (zatrzymuje bramę), przy zamykaniu brama zatrzymuje się i po chwili otwiera 3.Bariera nie działa przy otwieraniu bramy, przy zamykaniu brama zatrzymuje się 4.Bariera nie działa przy otwieraniu bramy, przy zamykaniu brama zatrzymuje się i po chwili otwiera UWAGA! Fabrycznie bariera ustawiona jest na tryb pracy nr 4. Bez względu na wcześniejsze ustawienie trybu pracy bariery, aktywacja funkcji automatycznego zamykania bramy spowoduje ustawienie bariery w 4 tryb pracy. Wejście Bariera jest wejściem NC czyli reaguje na brak masy. Należy pamiętać, że wejście to jest ustawione jako fabrycznie nieaktywne. W celu zmiany stanu funkcji bariera należy przejść do funkcji Sb.

39 39 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Ustawienie trybu pracy bariery Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się ba Potwierdzić wybór funkcji przyciskiem OK Przyciskami (+) (-) wybrać numer jednej z opcji opisanych powyżej (1-4) Zatwierdzić ustawienie przyciskiem OK. Ustawianie stanu funkcji bariera Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się Sb Potwierdzić wybór funkcji przyciskiem OK Przyciskami (+) (-) zmienić stan funkcji of - nie aktywna, on aktywna Zatwierdzić ustawienie przyciskiem OK Wciśnięcie przycisku ANULUJ spowoduje wyjście z ustawiania funkcji bez zapamiętywania wprowadzonych zmian. Automatyczne zamykanie bramy Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się Au

40 40 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Potwierdzić wybór funkcji przyciskiem OK Na wyświetlaczu pojawią liczba z zakresu 0,0-9,9: liczba oznacza, że funkcja automatycznego zamykania bramy jest wyłączona. W tej sytuacji każdorazowo po otwarciu bramy należy zamknąć ją przy użyciu pilota lub przycisku. Liczba z zakresu 0,1-9,9 oznacza, że funkcja automatycznego zamykania bramy jest aktywna, a jej wartość mówi o czasie, jaki upłynie od momentu zatrzymania do rozpoczęcia automatycznego zamykania. Czas jest podany w minutach i ich dziesiątych częściach. Aby dokonać zmiany ustawień tej funkcji należy: Naciskać przycisk (+) lub (-) do momentu pojawienia się wymaganego ustawienia Zatwierdzić ustawienia wciskając OK Wciśnięcie przycisku ANULUJ spowoduje wyjście z ustawiania funkcji bez zapamiętywania wprowadzonych zmian. Na wyświetlaczu pojawi się napis Au Ustawianie funkcji OSIEDLE Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się os Potwierdzić wybór funkcji przyciskiem OK. Na wyświetlaczu pojawi się stan funkcji OSIEDLE odczytany z pamięci sterownika. Napis on oznacza że funkcja jest aktywna. Napis of oznacza, że funkcja jest nie aktywna. Zmianę stanu funkcji dokonujemy naciskając przycisk (+) lub (-). Należy pamiętać że w celu zapamiętania przez sterownik wprowadzonej zmiany należy potwierdzić ją przyciskiem OK. Wciśnięcie przycisku ANULUJ spowoduje wyjście z ustawiania funkcji OSIEDLE bez zapamiętywania wprowadzonych zmian. Na wyświetlaczu pojawi się napis os

41 41 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 UWAGA!!! Fabrycznie funkcja OSIEDLE nie jest aktywna. Ustawianie funkcji HOLD TO RUN Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się Hr Potwierdzić wybór funkcji przyciskiem OK. Na wyświetlaczu pojawi się stan funkcji HOLD TO RUN odczytany z pamięci sterownika. Napis on oznacza, że funkcja jest aktywna. Napis of oznacza, że funkcja jest nie aktywna. Zmianę stanu funkcji dokonujemy naciskając przycisk (+) lub (-). Należy pamiętać, że w celu zapamiętania przez sterownik wprowadzonej zmiany należy potwierdzić ją przyciskiem OK. Wciśnięcie przycisku ANULUJ spowoduje wyjście z ustawiania funkcji HOLD TO RUN bez zapamiętywania wprowadzonych zmian. Na wyświetlaczu pojawi się napis Hr UWAGA! Fabrycznie funkcja HOLD TO RUN nie jest aktywna. Liczba zamknięć bramy. Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się cc a następnie liczba wyświetlana sekwencyjnie. Liczba ta pokazuje, ile razy brama została całkowicie zamknięta (tu na rysunku brama zamknęła się 515 razy). Wciśnięcie przycisku (+) lub OK Spowoduje przejście do wyświetlania licznika otwarć bramy co.

42 42 STEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Wciśnięcie przycisku (-) lub Anuluj Spowoduje przejście do wyświetlania poprzedniej funkcji. Liczba otwarć bramy. Wprowadzić sterownik w tryb programowania (patrz Tryb programowania sterownika- Wprowadzenie kodu instalatora) Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się co, a następnie liczba wyświetlana sekwencyjnie. Liczba ta pokazuje, ile razy brama została w pełni otwarta (tu na rysunku brama zamknęła się 416 razy). Wciśnięcie przycisku (+) lub OK Spowoduje przejście do wyświetlania ilości zatrzymań bramy podczas zamykania spowodowanych przeszkodą Pc. Wciśnięcie przycisku (-) lub Anuluj Spowoduje przejście do wyświetlania poprzedniej funkcji. Liczba zatrzymań bramy przy zamykaniu. Wprowadzić sterownik w tryb programowania Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się Pc, a następnie liczba wyświetlana sekwencyjnie. Liczba ta pokazuje, ile razy brama gwałtownie zatrzymała się podczas zamykania na skutek najechania na przeszkodę (tu na rysunku brama zatrzymała się 16 razy). Wciśnięcie przycisku (+) lub OK Spowoduje przejście do wyświetlania ilości zatrzymań bramy podczas otwierania spowodowanych przeszkodą Po. Wciśnięcie przycisku (-) lub Anuluj Spowoduje przejście do wyświetlania poprzedniej funkcji.

43 43 STESTEROWNIK DO BRAM PRZESUWNYCH ST-2 B MASTER SLAVE V1.6 Liczba zatrzymań bramy przy otwieraniu. Wprowadzić sterownik w tryb programowania Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się Po, a następnie liczba wyświetlana sekwencyjnie. Liczba ta pokazuje ile razy brama gwałtownie zatrzymała się podczas otwierania na skutek najechania na przeszkodę (tu na rysunku brama zatrzymała się 36 razy). Wciśnięcie przycisku (+) lub OK Spowoduje przejście do wyświetlania następnej funkcji Er. Wciśnięcie przycisku (-) lub Anuluj Spowoduje przejście do wyświetlania poprzedniej funkcji. Funkcja sygnalizacji uszkodzeń. Wprowadzić sterownik w tryb programowania Wciskać przycisk (+) lub (-) tak długo, aż na wyświetlaczu pojawi się Er. Potwierdzić wybór funkcji przyciskiem OK Na wyświetlaczu w zależności od uszkodzeń, jakie wykrył sterownik pojawią się sekwencyjnie napisy: 1. tr - oznacza uszkodzenie modułu wolnych obrotów sterownika 2. SL - oznacza zwarcie silnika 3. CL oznacza uszkodzenie krańcówki zamknięcia 4. OP oznacza uszkodzenie krańcówki otwarcia Uwaga!!! Brak wyświetlanych napisów oznacza, że sterownik nie wykrył żadnych uszkodzeń. Wciśnięcie przycisku (-) lub Anuluj Spowoduje przejście do wyświetlania poprzedniej funkcji. Wciśnięcie przycisku (+) spowoduje przejście do następnej funkcji FA.
