2 1 1 U 23 Szafa przełącznicy światłowodów Przedmiotem wzoru użytkowego jest szafa przełącznicy światłowodów zwłaszcza do układów sterujących lub mocowania światłowodów dla takich dziedzin jak: telekomunikacja, informatyka, telewizja kablowa itp. Znana i najbardziej zbliżona do przedmiotu wzoru użytkowego jest 5 obudowa, zwłaszcza do układów sterujących lub modułów światłowodowych" według polskiego zgłoszia wzoru użytkowego nr Ul (21) opublikowanego w Biuletynie Urzędu Pattowego RP nr 10 (610) 1997 na str.79. Obudowa ma w przybliżiu kształt prostopadłościny i zawiera podstawę oraz związaną z nią zawiasowo pokrywkę. 10 Obudowa charakteryzuje się tym, że podstawa ma postać płyty tworzącej całość z prostopadłą do niej górną ścianą obudowy, a pokrywa zaopatrzona w pionowe ściany boczne tworzy z kolei całość z prostopadłą do niej dolną ścianą obudowy. Z płytą podstawy związane są elemty do mocowania wyposażia oraz zawiasów. Ściany boczne tworzą z pokrywą obudowy kąt rozwarty. Boczna 15 krawędź podstawy jest ukształtowana w postaci rynny do prowadzia kabli. Podstawa zaopatrzona jest u dołu we wsporniki zawiasów, a ściany boczne pokrywy posiadają zagięte brzegi, przy czym elemty do mocowania wyposażia i zawiasów są rozstawione symetrycznie po obu bokach obudowy.

3 -2 - Istotą wzoru użytkowego jest szafa przełącznicy światłowodów. Szafa 20 zbudowana jest ze szkieletu z osłoną tylną, osłonami bocznymi, osłoną górną, belkami nośnymi i drzwiami, a osadzona jest na cokole. Szafa zawiera listwy zapasów, zespół krzyżaków, panel organizer, panel kompletny i listwy rozdzielaczy. Szafa charakteryzuje się tym, że panel kompletny z wnękami stanowi płyta dolna ze ścianką tylną z ogranicznikiem, ścianką przednią 25 zakończoną uszami, a do ścianki przedniej zamocowane są płyta czołowa i wspornik przewodów z ogranicznikiem, oraz uchwyt. Na płytę dolną nałożona jest osłona do której śrubami przykręcone są listwy regulacyjne z otworami podłużnymi. Listwa rozdzielacza z powierzchnią wyższą i powierzchnią niższą, pomiędzy płytkami oporowymi wykonane ma wybrania. Listwa zapasów 30 wyposażona jest w łącznik dystansowy z otworem z gwintem i sworzniem z gwintem tak, że w listwie i krzyżaku włożony jest sworzeń z gwintem łącznik dystansowy, a na łącznik dystansowy od strony otworu z gwintem nałożony jest kolejny krzyżak i zabezpieczony wkrętem. Zaletami szafy według wzoru użytkowego są: duża uniwersalność 35 zastosowań, niezawodna i funkcjonalna konstrukcja, oraz niezawodne zabezpieczia zarówno przy wykonywaniu prac montażowych jak przy bieżącej obsłudze w czasie eksploatacji. Szafa przełącznicy światłowodów według wzoru użytkowego pokazana jest na rysunku na którym fig. 1 przedstawia widok szafy z przodu po zdjęciu 40 drzwi, fig. 2 - przekrój wzdłużny B-B szafy, fig. 3 - przekrój poprzeczny A-A szafy, fig. 4 - szczegół a" szafy, fig. 5 - szczegół b" szafy, fig. 6 - widok panela kompletnego z przodu, fig. 7 - widok panela kompletnego z góry, fig. 8 - widok panela kompletnego z boku, fig. 9 - widok płyty dolnej zmontowanej panela z przodu, fig widok płyty dolnej zmontowanej panela z góry, fig widok płyty dolnej zmontowanej panela z boku, fig widok płyty dolnej panela z przodu, fig widok płyty dolnej panela z góry, fig widok płyty dolnej panela z boku, fig widok listwy rozdzielaczy z przodu, fig widok listwy rozdzielaczy z góry, fig widok listwy rozdzielaczy z boku, fig widok krzyżaka z przodu, fig widok krzyżaka z boku z przekrojami

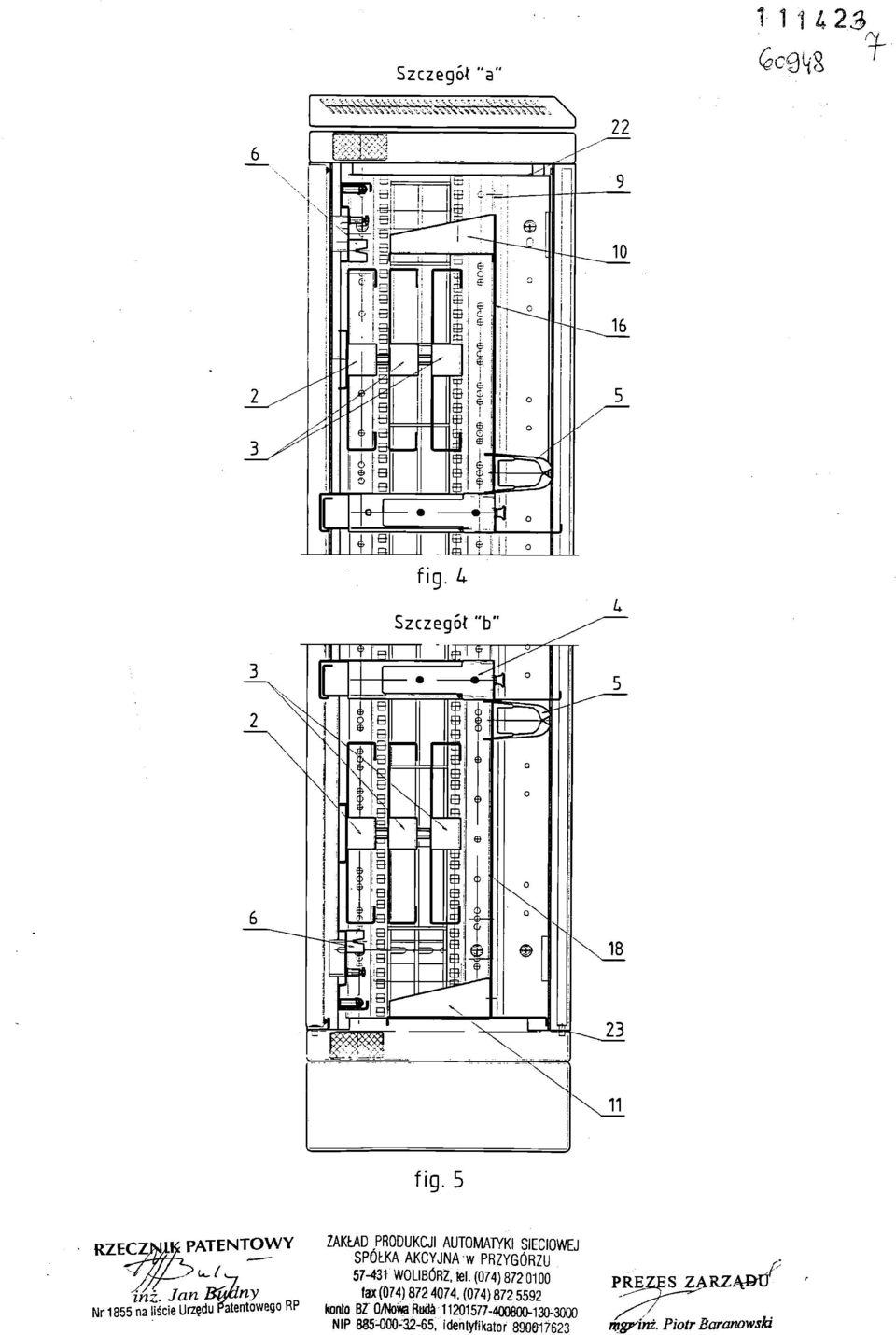

4 -3-50 miejscowymi, fig widok łącznika dystansowego z wyrwaniem miejscowym. Szafa przyłącznicy światłowodów zbudowana jest ze szkieletuj, z osłoną tylna 19, osłonami bocznymi Jo, osłoną górną 15 belkami nośnymi J7 i drzwiami 21 z zamkiem 24 a osadzona jest na cokole JA Szafa wyposażona jest w listwę zapasów 2, krzyżak 3 na listwie 52 z łącznikiem dystansowym nakrętką 54 i wkrętem 53. W szafie zamontowany jest panel kompletny 4, panel organizer 5, listwa rozdzielaczy 6 maskownica pionowa 8 maskownica pozioma 9 półka 10 półka dolna H kratownica kablowa \2 zaślepka 16, zaślepka II18 listwa uziemiia 20, zaślepka górna 22 i zaślepka dolna 23 z przepustami piankowymi 7. Panel kompletny 4 z wnękami 34 zbudowany jest z płyty dolnej przykrytej osłoną 33 do której przytwierdzona jest śrubami 31 listwa regulacyjna 25 z otworami podłużnymi 32. Płyta dolna 35 wykonana ma ściankę tylną 41 z ogranicznikiem 42 i ściankę przednią 43 z uszami 40. Na płycie dolnej 35 zamontowane są do ścianki przedniej 43 płyta czołowa 27 z otworami kształtowymi 28 wspornik przewodów 29 z ogranicznikiem 30 i uchwyty 26. Na 65 płycie dolnej 35 odpowiednio rozmieszczone są i prowadnica przewodów 38 z obejmą przewodów 39, uchwyty szczelinowe 36 i kaseta spawów 37. Listwa rozdzielaczy 6 ukształtowana jest tak, że zawiera półkę wzdłużną 50 powierzchnię wyższą 47, powierzchnię niższą 45 i płytki oporowe 49 z odgięciami 46. Pomiędzy płytkami oporowymi 49 występują wybrania 5L Na 70 hstwie rozdzielaczy 6 zamontowane są uchwyty szczelinowe 36 i opaski zaciskowe 48, oraz wykonane są na listwie rozdzielaczy otwory montażowe 44. Listwa zapasów 2 zawiera podłużną listwę 52 na której przytwierdzone są krzyżaki 3 za pośrednictwem łączników dystansowych 55 nakrętkami 54 i wkrętami 53 odpowiednio w sworzniu z gwintem 57 i otworze z gwintem 56. RZECZEK PATENTOWY ^ffig^s ^

5 h Gc&fi Zastrzeżia ochronne 1. Szafa przełącznicy światłowodów, zbudowana ze szkieletu z osłoną tylna, osłonami bocznymi, osłoną górna, belkami nośnymi i drzwiami, a osadzona jest na cokole i zawierająca listwy zapasów, zespół krzyżaków, panel organizer, panel kompletny i listwy rozdzielaczy, znamina tym, że panel kompletny IAl stanowi płyta dolna 1351 ze ścianką tylna 741/ z ogranicznikiem 742/ ścianką przednią /43/ zakończoną uszami /40/? a do ścianki przedniej 743/ zamocowane są płyta czołowa 727/ i wspornik przewodów 729/ z ogranicznikiem 7307, oraz uchwyt 7267, przy czym, na płytę dolną 735/ nałożona jest osłona /337 do której śrubami 731/ przykręcona są listwy regulacyjne 725/ z otworami podłużnymi /32/, natomiast listwa rozdzielacza z powierzchnią wyższą 747/ i powierzchnią niższą pomiędzy płytkami oporowymi 749/ wykonane ma wybrania Szafa przełącznicy według zastrz. L znamina tym, że listwa zapasów 121 wyposażona jest w łącznik dystansowy 755/ z otworem z gwintem 756/ i sworzniem z gwintem /57/ tak, że w listwie 752/ i krzyżaku 131 włożony jest sworzniem z gwintem 757/ łącznik dystansowy /55/Ą a na łącznik dystansowy 755/ od strony otworu z gwintem 1561 nałożony jest kolejny krzyżak 131 i zabezpieczony wkrętem /53/. D7cr7MII/ DA _ ZAKŁAD PRODUKCJI AUTOMATYKI SIECIOWEJ RZECZNIK PATENTOWY SPÓŁKA AKCYJNA w PRZYGÓRZU PREZES ZARZĄDU r-^r-fftz?, ' WOLIBÓRZ, teł. (074) SY ^ fu (074) , (074) '^rtz D Nr utófna llścieflrz^spnn rp tonli U 0IHom Ruda #FlA Pl0tr Baranowski i«55 na i.śae Urzędu Pattowego RP N!P idtyfikator

6 1 1 1L23 Gccm b B-B A-A IliiaiirilSilBBlllBIBBliilEiiiliill iii!iieisi!iiisailitsbifliili;ili fig. 3 RZECZNHK PATENTOWY TanJfudny Nr 1855 na liście Urzjau Pattowego RP ZAKŁAD PRODUKCJI AUTOMATYKI SIECIOWEJ SPÓŁKA AKCYJNA w PRZYGÓRZU WOLIBÓRZ, tel.(074) fax (074) , (074) konto BZ 0/Novra Ruda NIP , idtyfikator PREZES ZARZĄDU im. Piotr Baranowski

7 Szczegół "a" T 1 U 2.3 <6C il 'ł fig. 5 PATENTOWY ZAKŁAD PRODUKCJI AUTOMATYKI SIECIOWEJ SPÓŁKA AKCYJNA w PRZYGÓRZU, WOLIBÓRZ, tel. (074) ińz. Jan Bmny fax(074) , (074) Nr 1855 na liście Urzędu Pattowego RP tonto BZ O/NowRadź NIP , idtyfikator PREZES ZĄRZĄBU mgrmż. Piotr Baranowski

8 1 1 U 23 8 Gcw ^ s, oo eh

9 11 U23 9 eh o * eh < w ^ V S co K &-> Ul \ «^A 1 j cc ^ ^ - _ >- ^o ^ 42 u"> /-> Q_ J^.2 r^i 25 vo P 00 OM l-h r \ D On <I> \. \ \ \

10 1 1 U 2 3 Ao m CNJ / \

11 1 1 U23 fi God% lti ch ib2"^ N

12 1 1 U 2 3 oo

13 1 1 U 0 m fig. 20 RZECZ ATENTOWY intjjan Budrty Nr 1855 na liście Urzędu Pattowego RP ZAKŁAD PRODUKCJI AUTOMATYKI SIECIOWEJ SPÓŁKA AKCYJNA w PRZYGORZU WOLIBÓRZ, tol. (074) fax (074) , (074) konto BZ 0/NorcRuda NIP , idtyfikator PREZES ZARZĄDU im. Piotr Baranowski

14 Wykaz oznaczeń * 1. Szkielet 2. Listwa zapasów 3. Krzyżak 4. Panel kompletny 5. Panel organizer 6. Listwa rozdzielaczy 7. Przepust piankowy 8. Maskownica pionowa 9. Maskownica pozioma 10. Półka 11. Półka dolna 12. Kratownica kablowa 13. Osłona boczna 14. Cokół 15. Osłona górna 16. Zaślepka 17. Belka nośna 18. Zaślepka II 19. Osłona tylna 20. Listwa uziemiania 21.Drzwi 22. Zaślepka górna 23. Zaślepka dolna 24. Zamek 25. Listwa regulacyjna 26. Uchwyt 27. Płyta czołowa 28. Otwór kształtowy 29. Wspornik przewodów
