2 Znaki wodne - Znak "Wypływ/wpływ rzeki/szlaku z jeziora" Znaki wodne - Umiejscowienie znaku "Wypływ/wpływ rzeki/szlaku z jeziora" Znaki wodne - Schemat lokalizacji znaku przystani kajakowej na rzece Znaki wodne - Schemat lokalizacji znaku przystani kajakowej na jeziorze Znaki zakazu

3 E-7

4 150 m

5 11 km Chociński Młyn rz. Ruda

6 178 km Sąpolno 5

7 178 km Sąpolno 6

8 Znak "Wypływ/wpływ rzeki/szlaku z jeziora" 120 km Znak "Wypływ/wpływ rzeki/szlaku z jeziora" jest modyfikacją znaku podstawowego (kilometrażowego). Ma on inny kształt i wymiar, niż pozostałe znaki (przechylony kwadrat o boku 70 cm). Tło znaku jest białe, dla większej czytelności. W kwadrat wkomponowany jest standardowy (nieco pomniejszony) znak szlaku kajakowego. Pozwoli to z dużej odległości zidentyfikować miejsce wpływu/wypływu szlaku kajakowego. 7

9 Umiejscowienie znaku "Wypływ/wpływ rzeki/szlaku z jeziora" W przypadku tego znaku należy indywidualnie dopasować wysokość słupka nośnego, w zależności od lokalizacji i widoczności znaku tak, aby był on widoczny z dużej odległości. W szczególności należy dostosować wysokość tak, aby znak był widoczny powyżej linii roślinności brzegowej (trzcin, szuwarów). 120 km 120 km 8

10 Schemat lokalizacji znaku przystani kajakowej na rzece (odpowiednio na lewym i prawym brzegu) teren przystani teren przystani W przypadku lokalizacji przystani na lewym brzegu Znak ustawiony tarczą prostopadle do rzeki widoczny z kierunku dopływania do przystani kajakowej (powyżej głównej części przystani) rzeka kierunek nurtu W przypadku lokalizacji przystani na prawym brzegu Znak ustawiony tarczą prostopadle do rzeki widoczny z kierunku dopływania do przystani kajakowej (powyżej głównej części przystani) rzeka 9

11 Schemat lokalizacji znaku przystani kajakowej na jeziorze teren przystani jezioro Znak zwrócony tarczą równolegle do brzegu jeziora zlokalizowany w centralnej części przystani kajakowej najlepiej w pobliżu pomostu / slipu teren przystani jezioro 10

12 178 km Sąpolno rz. Ruda 11

13 Rezerwat przyrody Przytoń 183 km Przesmyk rz. Graniczna 12

14 rz. Brda Garbaty M. 0,5 km Dolinka 5 km Jezioro Szczytno Jezioro Krępsko EW Stocki Młyn Przesmyk Jezioro Szczytno 150 m 13

15 147 km rz. Wierzyca 63 km Grodzisko Owidz 168 km Wdzydze 150 m Znak szlaku z kilometrażem liczonym w górę rzeki Pole biwakowe / namiotowe Stanica wodna Przenoska (przewózka) kajaków Podpis to długość przenoski w metrach Miejsce wodowania rz. Graniczna Przystań kajakowa Miejsce wodowania kajaków Kierunek szlaku kajakowego 14

16 ścieżka dydaktyczna GOŁĄBEK 120 km rz. Brda Atrakcja turystyczna Schemat jeziora Wypływ rzeki / szlaku z jeziora 15

17 miejsca niebezpieczne (zachować szczególną ostrożność) elektrownia wodna jaz na rzece 16

18 Znaki zakazu zakaz pływania zakaz wodowania 17

kajakowych w województwie, na drugiej - opis i mapa danego

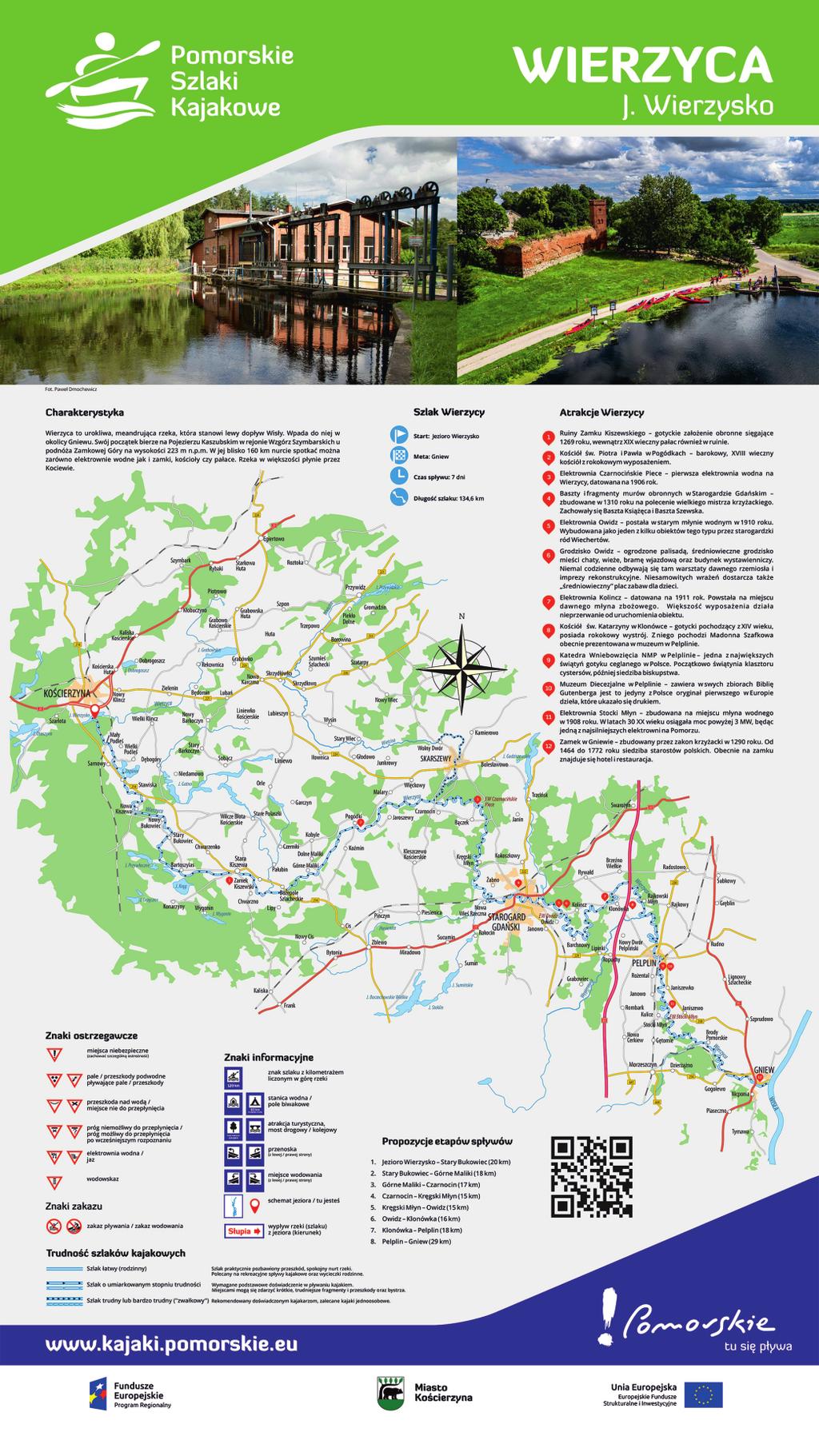

19 Tablica informacyjna jest dwustronna. Na jednej stronie przedstawiony jest schemat szlaków kajakowych w województwie, na drugiej - opis i mapa danego szlaku kajakowego. Lokalizując tablicę, należy zapewnić dostęp do niej z obu stron. 18

20 Przystań kajakowa i pole biwakowe Rz. Wierzyca 200 m Przystań kajakowa i pole biwakowe Rz. Wierzyca 200 m Przystań kaj. i pole biwakowe Rz. Wierzyca 200 m 19

21 Przystań kajakowa i pole biwakowe Rz. Wierzyca 200 m 20
