1 PRACOWNIA PROJEKTOWA W.P. mgr inż. arch. Wojciech Paszkowski, biuro: ul. Barlickiego 3 p.0a, Opole tel.: , kom wpaszkowski2@wp.pl REGON NIP FAZA OPRACOWANIA: ARCHITEKTURA INWESTOR: PROJEKT ZAGOSPODAROWANIA TERENU DLA ROBÓT BUDOWLANYCH NIE WYMAGAJĄCYCH POZWOLENIA NA BUDOWĘ TEMAT: A ADRES: DZIAŁKI NR: OTWARTA STREFA AKTYWNOŚCI w ramach Programu rozwoju małej infrastruktury sportowo-rekreacyjnej o charakterze wielopokoleniowym Otwarte Strefy Aktywności (OSA) EDYCJA 208 AUTORZY OPRACOWANIA: Niemodlin, ul. 700-LECIA 70/3, arkusz mapy 3 obręb Niemodlin Gmina Niemodlin projektant: mgr inż. arch. Wojciech Paszkowski 58/0/Op w spec. architektonicznej opracował: tech. arch. Ireneusz Kubisa SPIS ZAWARTOŚCI OPRACOWANIA.. Opis do projektu zagospodarowania działki.2. Część rysunkowa -rysunki zagospodarowania terenu:.2.. B PROJEKT ZAGOSPODAROWANIA TERENU : B2 PLANSZA WYMIAROWA Z URZADZENIAMI :00

2 OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU. Cel i zakres opracowania. Celem niniejszego opracowania jest zaprojektowanie zakresu prac niezbędnych dla powstania otwartej strefy aktywności w ramach Programu rozwoju małej infrastruktury sportowo-rekreacyjnej o charakterze wielopokoleniowym Otwarte Strefy Aktywności (OSA) EDYCJA 208 ogłoszonego w decyzji nr 55 Ministra Sportu i Turystyki z dnia 5 grudnia 207 r. 2. Zakres opracowania. Projektuje się wykonanie następujących prac: 2.. Przygotowanie terenu wykonanie nawierzchni trawiastej, 2.2. Montaż urządzeń gimnastycznych w strefie ćwiczeń, wyposażenia w strefie relaksu oraz obiektów małej architektury Wykonanie nasadzeń zieleni ozdobnej. 3. Podstawa opracowania. 3.. Kopia mapy zasadniczej w skali :000 (licencja GK-I AS_609_CL) 3.2. Wytyczne programu Programu rozwoju małej infrastruktury sportowo-rekreacyjnej o charakterze wielopokoleniowym Otwarte Strefy Aktywności (OSA) EDYCJA Uzgodnienia i rozmowy wyjaśniające z inwestorem, 3.4. Obowiązujące akty i przepisy prawne, 3.5. Wizja lokalna w terenie 4. OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 4.. Lokalizacja. Projektowany obiekt usytuowany będzie w Niemodlinie, w rejonie ulicy 700-lecia. Stanowi on część działki o nr 70/3 w obrębie ewidencyjnym Niemodlin miasto, należącej do Gminy Niemodlin Przeznaczenie ternu wg obowiązującego MPZP to tereny zabudowy mieszkaniowej wielorodzinnej B4MW W UCHWALE NR XVI/69/5 RADY MIEJSKIEJ W NIEMODLINIE z dnia 29 września 205 r. w sprawie miejscowego planu zagospodarowania przestrzennego miasta Niemodlina zapisano:. 96. Dla terenów oznaczonych symbolami: B4MW, B5MW ustala się: ) przeznaczenie podstawowe tereny zabudowy mieszkaniowej wielorodzinnej; 2) zasady ochrony i kształtowania ładu przestrzennego, parametry i wskaźniki zagospodarowania terenu: a) utrzymuje się istniejącą zabudowę mieszkaniową wielorodzinną wraz z zespołami garażowymi, z dopuszczeniem remontu oraz termomodernizacji, b) dopuszcza się: - nowe budynki mieszkalne zlokalizowane w zespołach zabudowy z terenami przewidzianymi pod zieleń, komunikację wewnętrzną, miejsca postojowe na samochody oraz przejścia piesze, - urządzenia towarzyszące, c) nakazuje się: - lokalizowanie dla nowo projektowanej zabudowy mieszkaniowej miejsc postojowych w budynkach oraz na parkingach terenowych bez możliwości lokalizacji wolnostojących budynków garażowych, d) ustanawia się: - wielkość powierzchni zabudowy w stosunku do powierzchni działki budowlanej - max. 50 %, - wskaźnik wielkości powierzchni biologicznie czynnej - min. 0,40, - wskaźnik intensywności zabudowy - od 0,20 do 0,60, - wskaźnik miejsc postojowych - co najmniej 0,5 miejsca postojowego na samochód osobowy na lokal mieszkalny; 3) zasady kształtowania zabudowy, w tym gabaryty projektowanych budynków: ( ) (c.d. nie dotyczy) Wniosek: Projektowany zakres prac jest zgodny z w/w Planem i nie wymaga dodatkowych uzgodnień ponieważ nie przekracza ustaleń Planu

3 4.4. Istniejący stan zagospodarowania terenu Teren (część działki w rejonie projektowanej inwestycji) jest obecnie zagospodarowany i urządzony jako teren zielony, porośnięty trawą utrzymaną w formie murawy. Zlokalizowano na nim pola gry do piłki z mini bramkami. Na części ogrodzonej, w sąsiedztwie projektowanej strefy OSA istnieją kort tenisowy i boisko do siatkówki. Poza tym rozmieszczono inne drobne urządzenia zabawowe i rekreacyjne Projektowane zagospodarowanie terenu. Zagospodarowanie działki przedstawiono na planie Zestawienie powierzchni terenu (dotyczy terenu objętego granicami opracowania): lp Nazwa powierzchni Materiał wielkość OTWARTA STREFA AKTYWNOŚCI Nawierzchnia trawiasta Trawnik - murawa 75,30 m POWIERZCHNIA TERENU OPRACOWANIA (na rys. - ABCDEF) 75,30 m POLE POWIERZCHNI DZIAŁKI NR 70/ ,00 m Teren objęty niniejszym opracowaniem na którym projektowany jest obiekt bud wlany, nie jest terenem ochrony konserwatorskiej. OPIS PRZYJĘTYCH ROZWIĄZAŃ 5. Projektowane zagospodarowanie terenu. Zagospodarowanie działki przedstawiono na planie w skali :500 i na planszy wymiarowej w skali : Projektowane prace -Opis planowanych robót: Roboty objęte niniejszym wnioskiem dotyczą wykonania zgodnie z załączonymi rysunkami: 6.. Przygotowanie terenu: zgodnie z wytycznymi Inwestora zakłada się przygotowanie terenu polegające na: przygotowanie: spulchnienie i wyrównanie istniejącego gruntu za pomocą glebogryzarki, wyrównanie terenu przez bronowanie wałowanie, zagęszczenie gruntu,` wysiew trawy sportowej. Uwaga! Ostateczny zakres robót przygotowawczych należy ustalić w ramach nadzoru autorskiego po zweryfikowaniu stanu istniejącego zagospodarowania, zależnie od aktualnych warunków pogodowych (wilgotność gruntu) oraz pory roku na która przypadnie realizacja zadania Montaż urządzeń zgodnie z zestawieniem zamieszczonym w dalszej części opracowania: gimnastycznych w strefie ćwiczeń wyposażenia w strefie relaksu Montaż obiektów małej architektury: ławki parkowe kosze na śmieci, stojak na rowery 6.3. Wykonanie nasadzeń zieleni typu parkowego

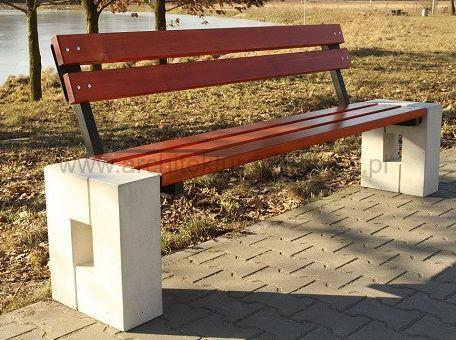

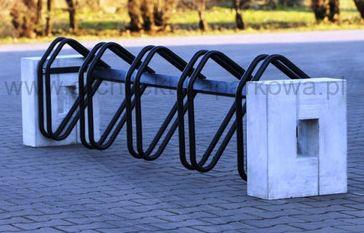

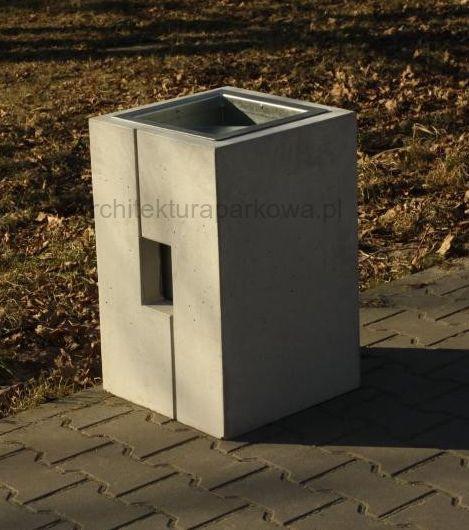

4 WYKAZ URZĄDZEŃ TERENOWYCH DO MONTAŻU Uwaga! W poniższej tabeli podano wykaz urządzeń oferowanych przez różnych producentów z podaniem ich nazwy i typu. Produkty te należy traktować jako wyznaczniki cech funkcjonalnych, gabarytów, minimalnego poziomu wykończenia i estetyki oraz jakości materiałów. W realizacji zadania można posłużyć się urządzeniami innych producentów o analogicznej funkcjonalności i nie gorszym poziomie rozwiązań technicznych, oraz` materiałowych. Urządzenia te muszą również spełnią wymogi obowiązujących przepisów i norm technicznych. Lp. 2 3 W opracowaniu wykorzystano materiały informacyjne dostępne na stronach internetowych producentów lub sprzedawców: nazwa, symbol na rysunku Ławka parkowa Stojak na rowery SR Kosz na śmieci K MAŁA ARCHITEKTURA ELEMENTY PARKOWE Firma / nr katalogowy urządzenia kturaparko wa.pl Ławka parkowa ROMA kturaparko wa.pl parking rowerowy id: kturaparko wa.pl opis Ławka parkowa ROMA. długość siedziska 70cm, długość wraz z prefabrykatami betonowymi 204 cm, szerokość 55 cm, siedzisko na wys. 44 cm, szerokie na 36 cm i długie na 70 cm. Siedzisko z krawędziaków drewnianych struganych, impregnowanych ciśnieniowo i malowanych na kolor TEK (wymagana gwarancja na siedzisko: 3 lata). Balasty żelbetowe, z betonu architektonicznego. Elementy stalowe ocynkowane i malowane proszkowo w kolorze RAL 7032 mocowane w podłożu za pomocą kotew wg instrukcji producenta. PARKING ROWEROWY ROMA - 5 stanowisk, Długość 236 cm, Wysokość 54 cm, Szerokość 36 cm. Elementy stalowe ocynkowane i malowane proszkowo w kolorze RAL 7032 Balasty - prefabrykaty żelbetowe, z betonu architektonicznego. mocowane w podłożu za pomocą kotew wg instrukcji producenta. Długość/Szerokość 39cm, Wysokość 60cm, Pojemność 40litrów, Waga kosza - 40kg, Wkład kosza - ocynk z popielnicą, Prefabrykat żelbetowy, z betonu architektonicznego. Elementy stalowe (zbiornik)ocynkowane i malowane proszkowo RAL 7032Montaż kosz parkowy jest przystosowany do montażu na stałe za pomocą kotew mocowane w podłożu za pomocą kotew wg instrukcji producenta. Rysunek urządzenia Ilość [szt. ]

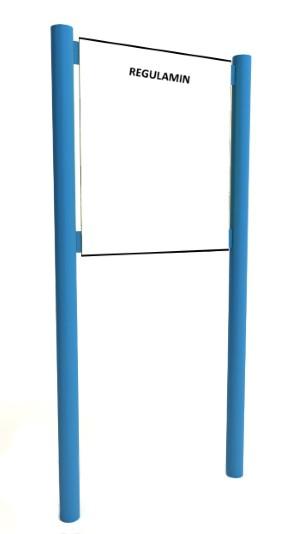

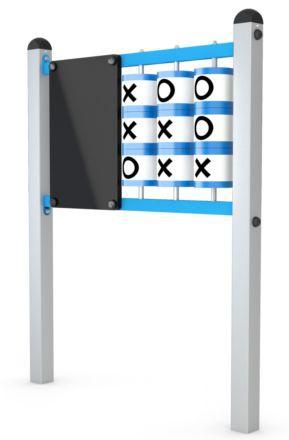

5 4 Tablica - Regulamin np. MultimarktM MK.07 Słupy rur okrągłych stalowych, ocynkowanych Ø 80mm, wys. 200cm, lakierowanych proszkowo RAL Tablica z płyty HDPE. Wymiary tablicy 00 cm x 00 cm. MAŁA ARCHITEKTURA STREFA RELAKSU 5 Stół betonowy do gry w piłkarzyki KĘSBET kod: 50 Długość (cm): 52 Szerokość (cm): 80 ( z rączkami 35 cm) Wysokość stołu (cm): 88 Rozmiary pola do gry: (cm) 9x68. Waga (kg): ok.520 Elementy betonowe beton wysokiej klasy zbrojony stalą oraz mikrozbrojeniem, wykonany w technologi beton płukany 6 Panel z grą Kółko i krzyżyk PLAYTIME GROUP BC/0807Sol o Kółko krzyżyk 2 Metal Premium Edukacyjny wolnostojący panel o wymiarach 90x5x65 cm służący do kreatywnej zabawy w popularną grę kółko i krzyżyk oraz rysowanie kredą umożliwiające zliczanie punktów z gry. Słupy z rur kwadratowych stalowych 60x 60mm, ocynkowanych lakierowanych proszkowo RAL łączenia z wytrzymałego stopu aluminiowego, śruby ze stali nierdzewnej, polietylen kształtowany rotacyjnie MAŁA ARCHITEKTURA URZĄDZENIA GIMNASTYCZNE Uwaga! Wszystkie urządzenia przeznaczone do użytkowania w strefie OSA muszą posiadać certyfikat, spełniać wymagania bezpieczeństwa zawarte w polskich normach: PN-EN 6630:205, PN-EN 76-:2009, PN-EN 76-7:2009, oraz być oznaczone znakiem bezpieczeństwa "B". W poniższym zestawieniu wykorzystano jako przykładowe urządzenia produkcji firmy ZPU ROMEX Sp. z o.o. - producent siłowni zewnętrznych. W projektowanej strefie OSA można zastosować produkty innych producentów - po uzgodnieniu z przedstawicielem Inwestora lub Projektantem., jednak o parametrach nie gorszych niż opisane w kartach katalogowych dostępnych na stronie Uwaga! Wszystkie urządzenia strefy aktywności przeznaczone są dla młodzieży i dorosłych oraz użytkowników powyżej 40 cm wzrostu. 7 Biegacz R02-S Wymiary: długość: 000 mm, szerokość: 500 mm, wysokość: 390 mm

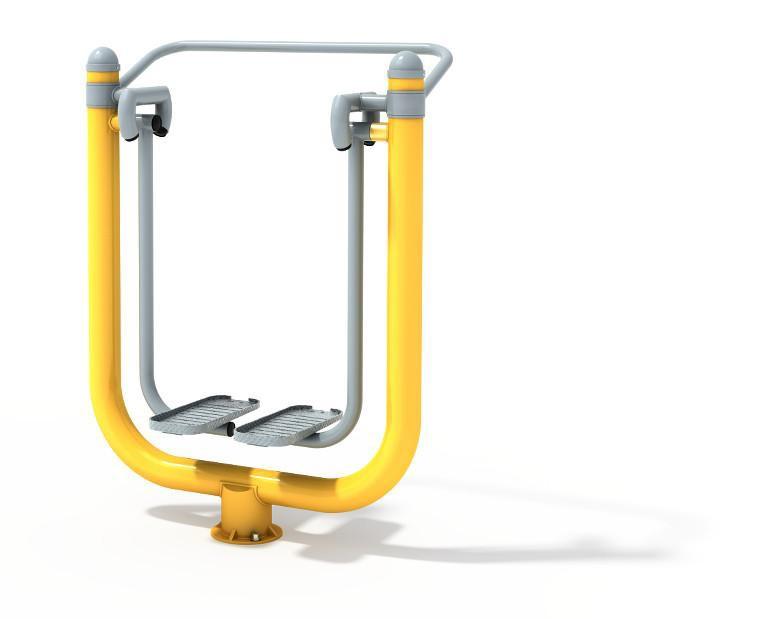

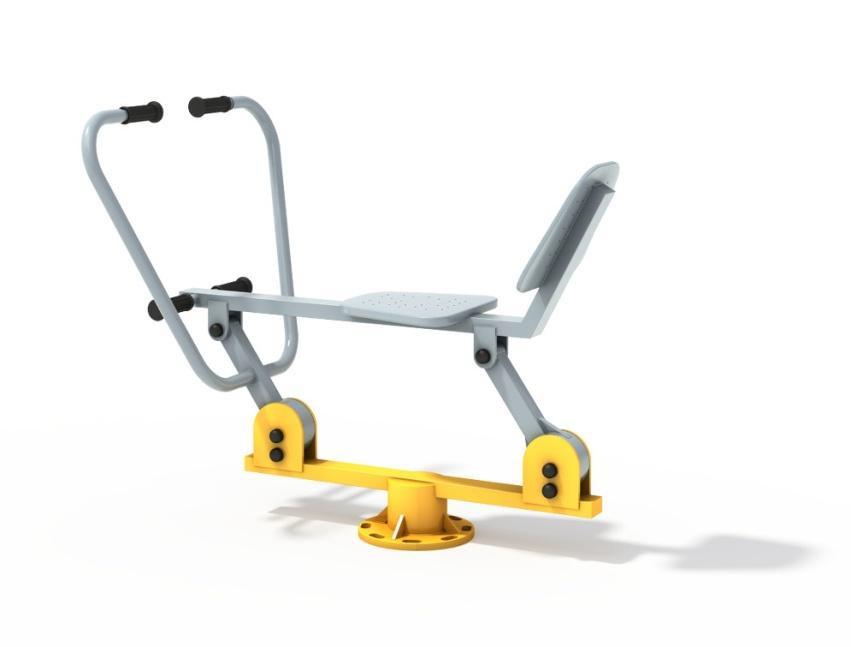

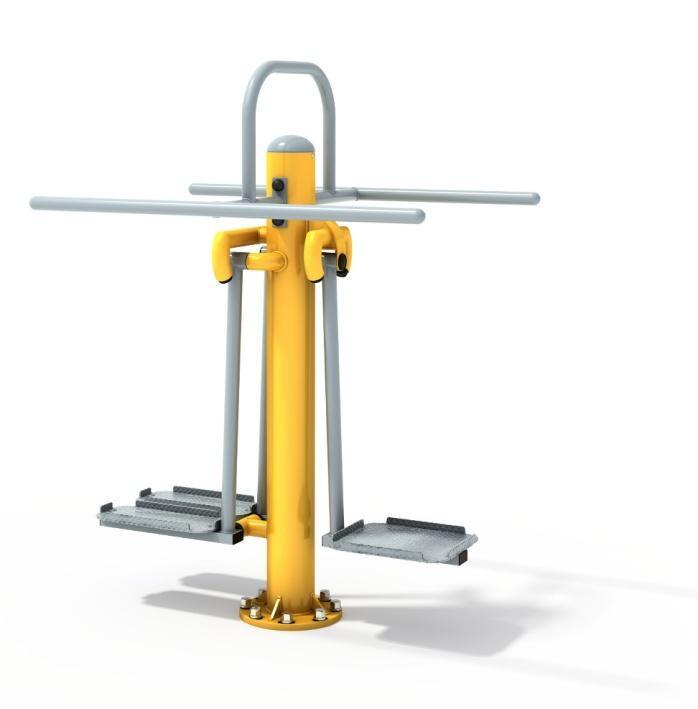

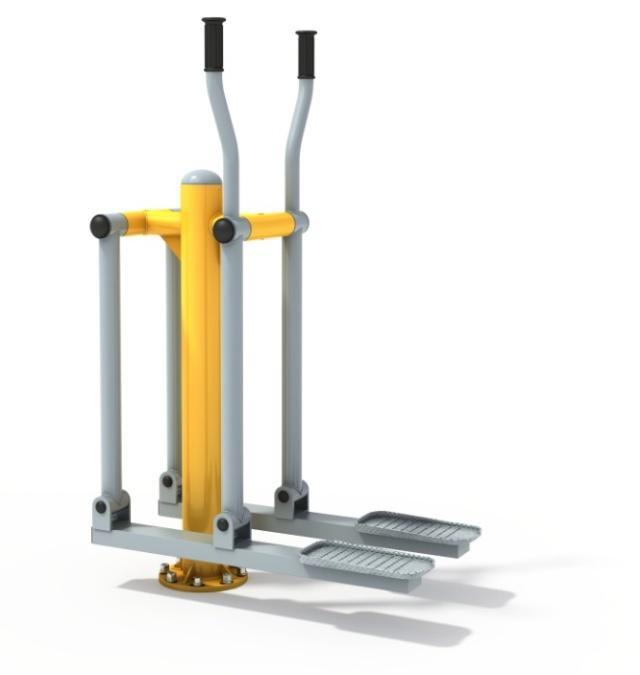

6 8 Narciarz R34-S Wymiary: długość: 950 mm,szerokość: 540 mm, wysokość: 380 mm. 9 Wahadło - odwodziciel M09-S Wymiary: długość: 240 mm, szerokość: 740 mm, wysokość: 400 mm. 0 Orbitrek R03-S Wymiary: długość: 322 mm, szerokość: 540 mm, wysokość: 550 mm. Wioślarz R82-S Wymiary: długość: 260 mm, szerokość: 880 mm, wysokość: 20 mm. 2 Twister - steper M05-S Wymiary: długość: 445 mm, szerokość: 740 mm, wysokość: 500 mm. 3 Rower R28-S Wymiary: długość: 00 mm,szerokość: 550 mm, wysokość: 00mm

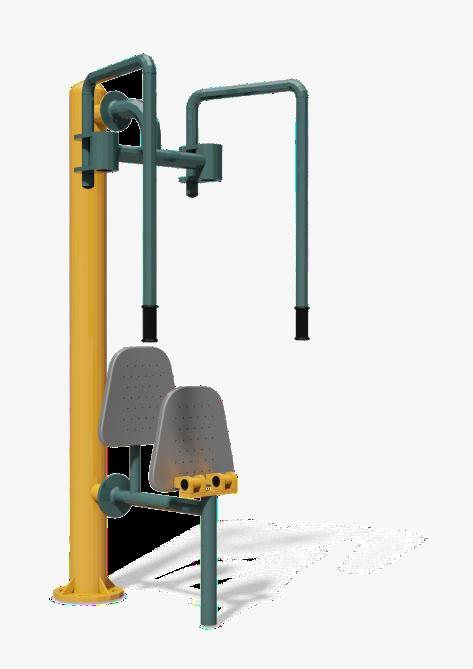

7 4 Motyl Integracyjny ED-6 Wymiary: długość: 940 mm, szerokość: mm, wysokość:920 mm. Dzięki zastosowaniu mechanizmu składanego siedziska, urządzenie przystosowane jest również dla osób poruszających się na wózku inwalidzkim W/w urządzenia należy wykonać z wysokiej jakości stali spawalniczej, dwukrotnie malowane proszkowo farbami poliestrowymi. Elementy stalowe zabezpieczone antykorozyjnie poprzez śrutowanie i cynkowanie. Stopnice z blachy aluminiowej, ryflowanej o grubości 3 mm. Śruby osłonięte zaślepkami. Kolorystyka urządzeń standardowa (szaro - żółta). NASADZENIA WYKAZ ROŚLIN OZDOBNYCH Nr Nazwa gatunkowa Nazwa polska Forma Wielkość [cm] 2 PYRACANTHA COCCINEA PRAECOX PYRACANTHA COCCINEA SOLEIL D OR Ognik ciernisty pomarańczowo -czerwony Średnica dołu [m] Ilość [szt.] N ,5 6 Ognik ciernisty żółty N , Uwagi końcowe: 7.. Jakiekolwiek zmiany, braki lub niejasności wynikłe w trakcie realizacji tego projektu należy zgłaszać i wyjaśniać z autorami opracowania w nadzorze autorskim Sposób wykończenia i kolorystykę elementów wykończenia oraz szczegóły techniczne należy ustalać z projektantem w ramach nadzoru autorskiego! 7.3. Wszelkie materiały budowlane konstrukcyjne i wykończeniowe stosowane w czasie prac prowadzonych w obiekcie muszą posiadać certyfikaty dopuszczające je do stosowania zgodnie z prawem budowlanym. Opracował: mgr inż. arch. Wojciech Paszkowski Opole, luty
