Jak ocieplić każdy strop? Rodzaje stropów

Transkrypt

1 Jak ocieplić każdy strop? Strop to jeden z najważniejszych elementów konstrukcyjnych budynku, gdyż od jego wytrzymałości i stabilności w dużej mierze zależy bezpieczeństwo mieszkańców. Podstawowym zadaniem stropu jest przenoszenie obciążeń użytkowych, obciążeń własnych a niekiedy również obciążeń od ścian działowych. Ponadto stropy stanowią usztywnienie budynku i spełniają rolę poziomych przegród ciepło i dźwiękochłonnych. Własności termoizolacyjne stropu mają szczególne znaczenie w stropach nad piwnicami, przejazdami, bramami oraz nad ostatnią kondygnacją. W przypadku stropów międzypiętrowych mają one raczej znaczenie drugorzędne. Aby zapewnić wymaganą dźwiękoszczelność stropu jego konstrukcja powinna cechować się dużą sztywnością w celu wyeliminowania drgań, brakiem szczelin i porów, przez które dźwięki mogłyby się bezpośrednio rozchodzić. Strop powinien posiadać również odpowiedniej grubości warstwę tłumiącą dźwięki. Jak montować strop? Strop buduje się na belkach lub bezpośrednio na elewacji w kierunku, w którym rozpiętość między ścianami jest najmniejsza. Jeżeli odległość jest dosyć duża należy podeprzeć belki stropowe podciągami, które mogą wspierać się na słupach. Zdarzają się przypadki, kiedy podparcie za pomocą słupów nie jest możliwe. Należy wtedy zadbać o to, aby belki i podciągi miały zwiększony przekrój. Jeśli chodzi o montaż stropów płytowych to są one wykonywane głównie przy małych odległościach między ścianami, natomiast obecna technologia pozwala na ich montaż w dużych pomieszczeniach. Rodzaje stropów Stropy drewniane Stropy drewniane są najbardziej tradycyjne ze wszystkich a także stosunkowo tanie oraz łatwe w montażu. Wykonane są na balach opartych na ścianach, na których układa się podłogę z desek. Jeżeli odległość między ścianami jest duża należy podeprzeć żebra stropu podciągami. Drewniane stropy są stosunkowo lekkie, dlatego montuje się je głównie w domach zbudowanych ze szkieletu drewnianego. Strop jest wtedy wykonywany z żeber będących przewiązanymi deskami, które są ściśle rozstawione. Pułap należy ocieplić wełną mineralną a następnie obudować płytami gipsowo-kartonowymi. Jeżeli decydujemy się na drewniany strop musimy zwrócić uwagę na drewno, z którego ma być wykonany. Najlepszym materiałem jest drewno sosnowe lub świerkowe o klasie K27 gdyż jest łatwe w obróbce. Niestety sporą wadą tych oto stropów jest to, iż mają zaniżoną ognioodporność oraz niewystarczająco usztywniają budynek.

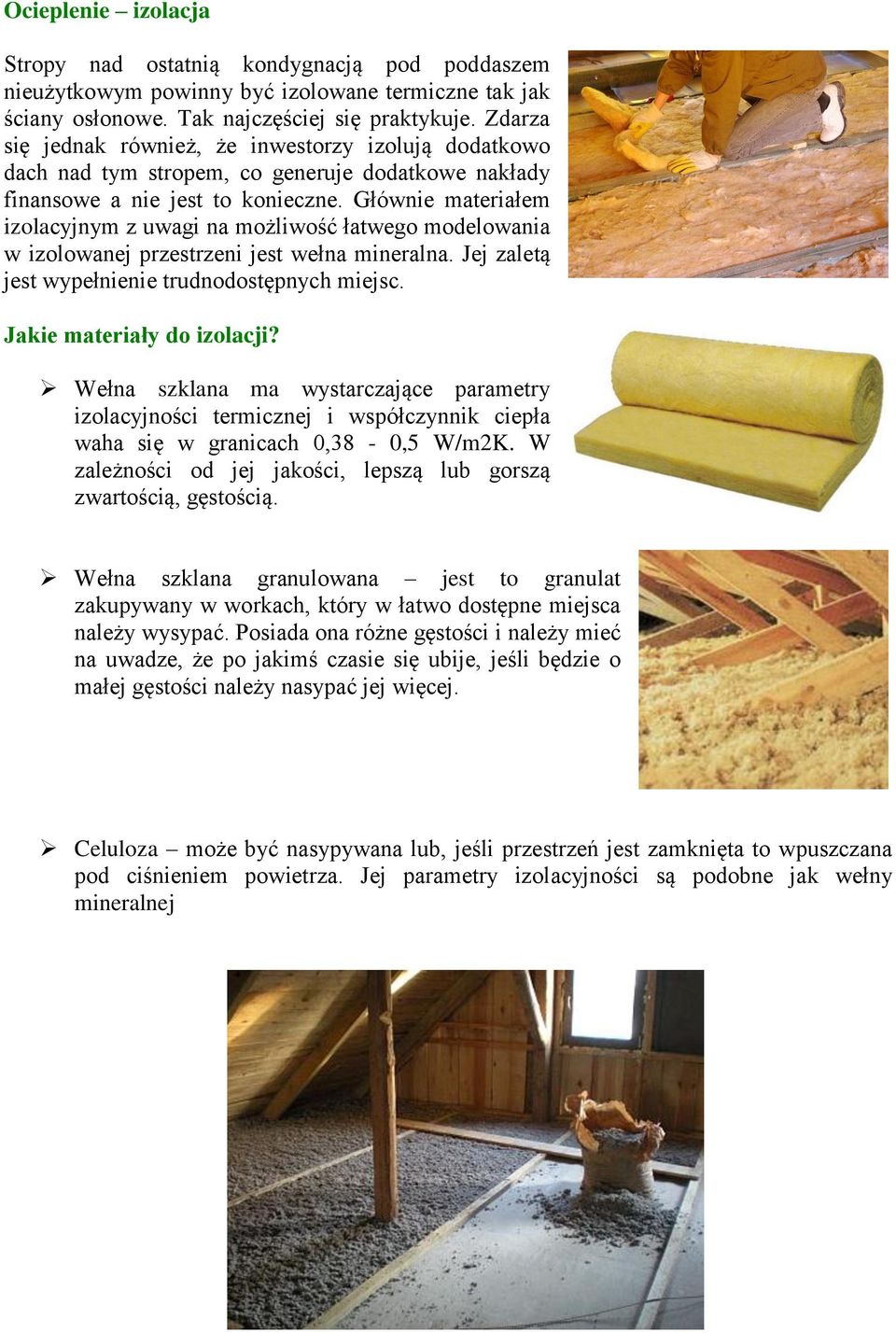

2 Ocieplenie izolacja Stropy nad ostatnią kondygnacją pod poddaszem nieużytkowym powinny być izolowane termiczne tak jak ściany osłonowe. Tak najczęściej się praktykuje. Zdarza się jednak również, że inwestorzy izolują dodatkowo dach nad tym stropem, co generuje dodatkowe nakłady finansowe a nie jest to konieczne. Głównie materiałem izolacyjnym z uwagi na możliwość łatwego modelowania w izolowanej przestrzeni jest wełna mineralna. Jej zaletą jest wypełnienie trudnodostępnych miejsc. Jakie materiały do izolacji? Wełna szklana ma wystarczające parametry izolacyjności termicznej i współczynnik ciepła waha się w granicach 0,38-0,5 W/m2K. W zależności od jej jakości, lepszą lub gorszą zwartością, gęstością. Wełna szklana granulowana jest to granulat zakupywany w workach, który w łatwo dostępne miejsca należy wysypać. Posiada ona różne gęstości i należy mieć na uwadze, że po jakimś czasie się ubije, jeśli będzie o małej gęstości należy nasypać jej więcej. Celuloza może być nasypywana lub, jeśli przestrzeń jest zamknięta to wpuszczana pod ciśnieniem powietrza. Jej parametry izolacyjności są podobne jak wełny mineralnej

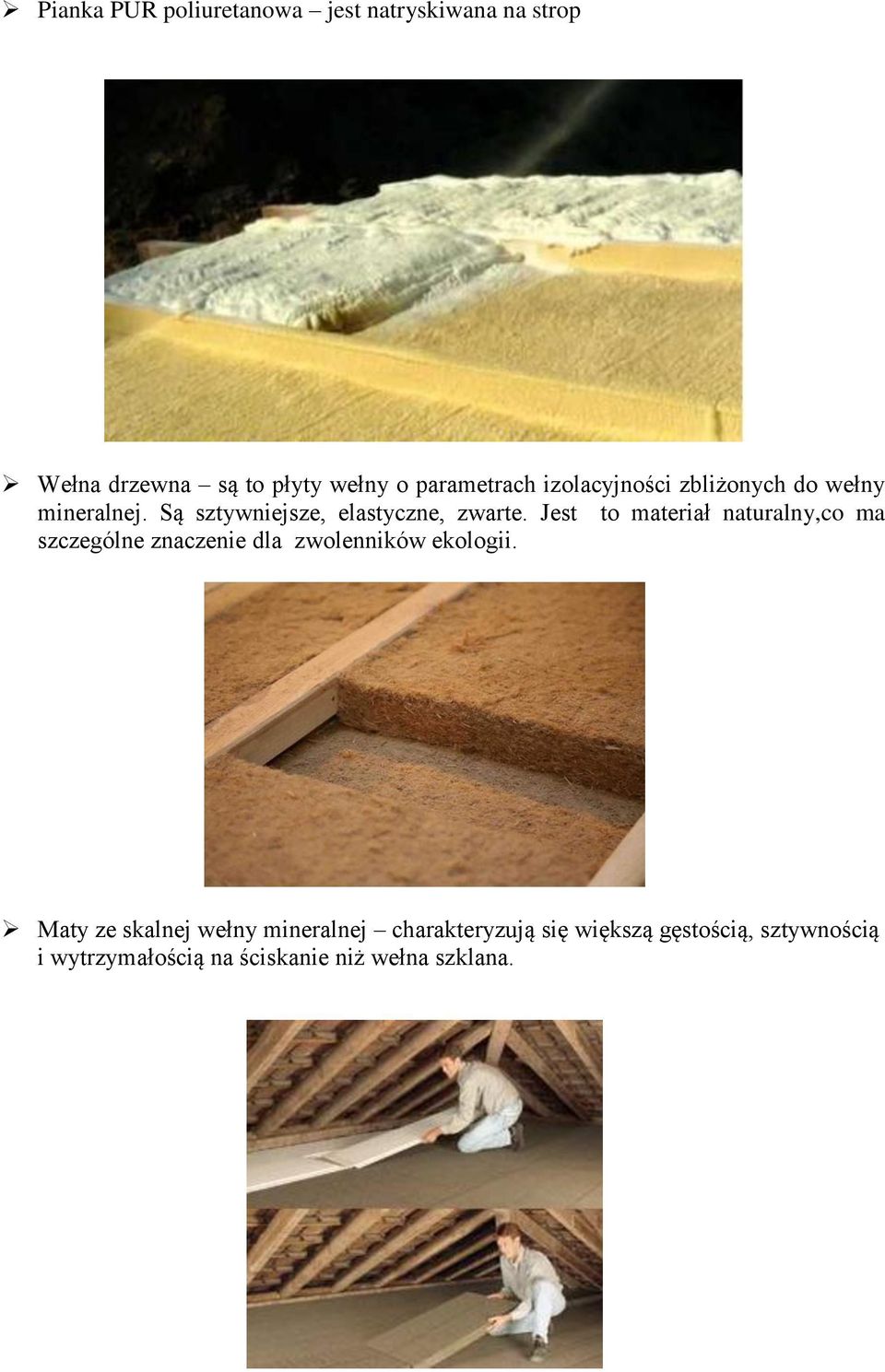

3 Pianka PUR poliuretanowa jest natryskiwana na strop Wełna drzewna są to płyty wełny o parametrach izolacyjności zbliżonych do wełny mineralnej. Są sztywniejsze, elastyczne, zwarte. Jest to materiał naturalny,co ma szczególne znaczenie dla zwolenników ekologii. Maty ze skalnej wełny mineralnej charakteryzują się większą gęstością, sztywnością i wytrzymałością na ściskanie niż wełna szklana.

4 Płyty styropianowe Belki widoczne W zależności od tego czy mają być widoczne belki, montaż izolacji przebiega w różnych miejscach. Jeśli belki mają stanowić element dekoracyjny to muszą być widoczne i izolację układa się na warstwie powyżej nich. Warstwę może stanowić deskowanie, które również będzie widoczne. Belki niewidoczne Jeżeli sufit ma stanowić jednolitą całość tak jak w przypadku stropów monolitycznych i gęstożebrowych to izolację umieszcza się między belkami.

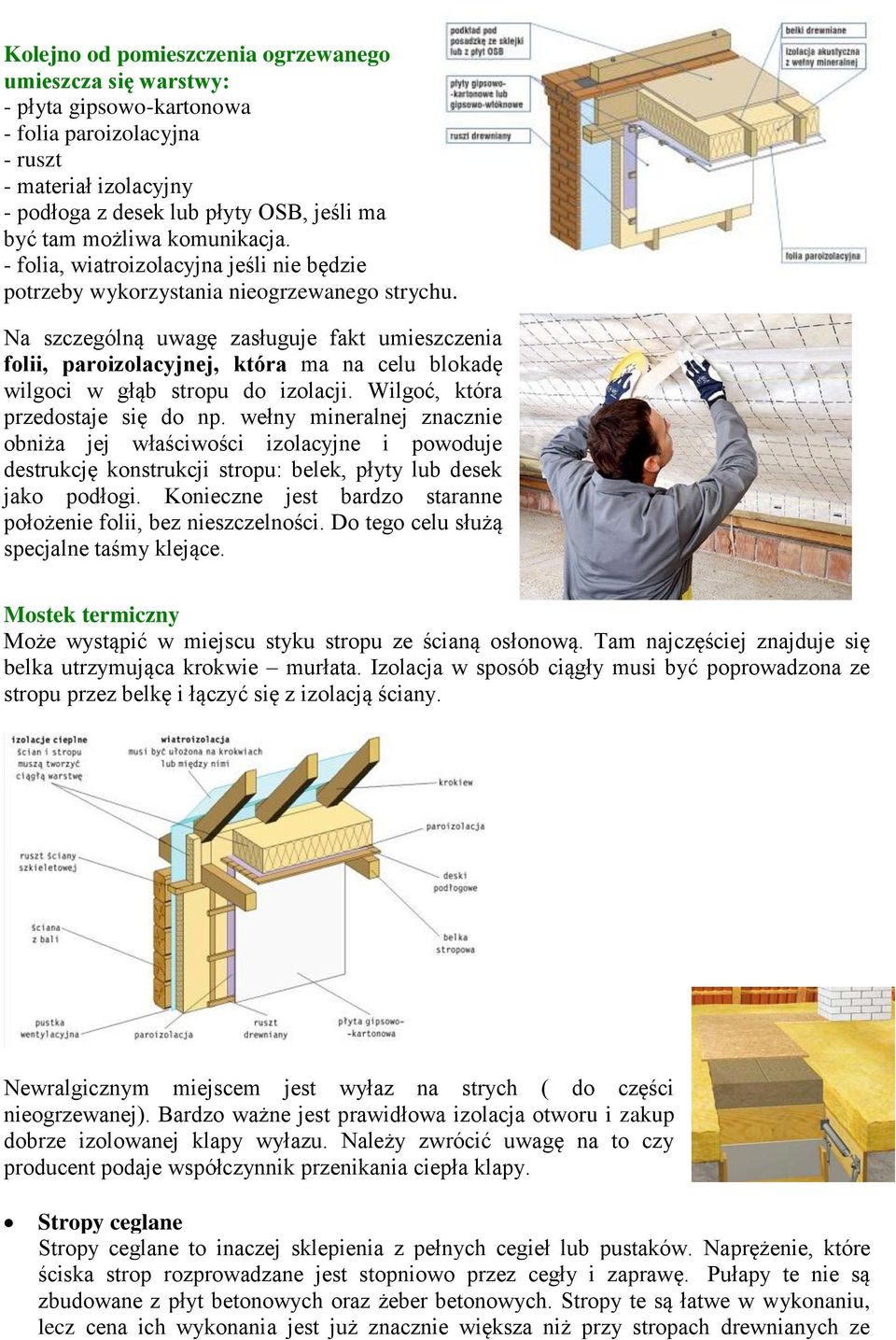

5 Kolejno od pomieszczenia ogrzewanego umieszcza się warstwy: - płyta gipsowo-kartonowa - folia paroizolacyjna - ruszt - materiał izolacyjny - podłoga z desek lub płyty OSB, jeśli ma być tam możliwa komunikacja. - folia, wiatroizolacyjna jeśli nie będzie potrzeby wykorzystania nieogrzewanego strychu. Na szczególną uwagę zasługuje fakt umieszczenia folii, paroizolacyjnej, która ma na celu blokadę wilgoci w głąb stropu do izolacji. Wilgoć, która przedostaje się do np. wełny mineralnej znacznie obniża jej właściwości izolacyjne i powoduje destrukcję konstrukcji stropu: belek, płyty lub desek jako podłogi. Konieczne jest bardzo staranne położenie folii, bez nieszczelności. Do tego celu służą specjalne taśmy klejące. Mostek termiczny Może wystąpić w miejscu styku stropu ze ścianą osłonową. Tam najczęściej znajduje się belka utrzymująca krokwie murłata. Izolacja w sposób ciągły musi być poprowadzona ze stropu przez belkę i łączyć się z izolacją ściany. Newralgicznym miejscem jest wyłaz na strych ( do części nieogrzewanej). Bardzo ważne jest prawidłowa izolacja otworu i zakup dobrze izolowanej klapy wyłazu. Należy zwrócić uwagę na to czy producent podaje współczynnik przenikania ciepła klapy. Stropy ceglane Stropy ceglane to inaczej sklepienia z pełnych cegieł lub pustaków. Naprężenie, które ściska strop rozprowadzane jest stopniowo przez cegły i zaprawę. Pułapy te nie są zbudowane z płyt betonowych oraz żeber betonowych. Stropy te są łatwe w wykonaniu, lecz cena ich wykonania jest już znacznie większa niż przy stropach drewnianych ze

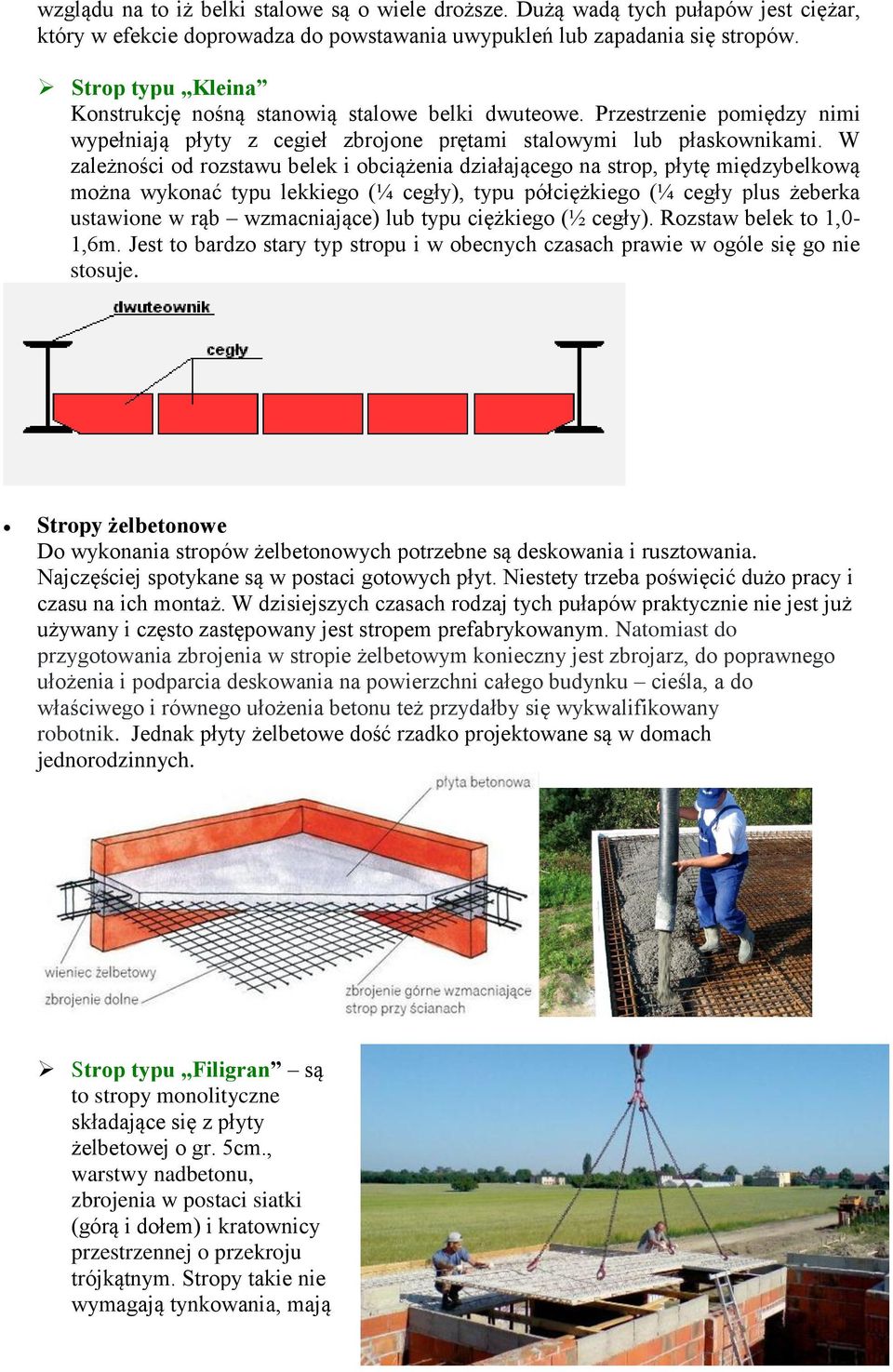

6 wzglądu na to iż belki stalowe są o wiele droższe. Dużą wadą tych pułapów jest ciężar, który w efekcie doprowadza do powstawania uwypukleń lub zapadania się stropów. Strop typu Kleina Konstrukcję nośną stanowią stalowe belki dwuteowe. Przestrzenie pomiędzy nimi wypełniają płyty z cegieł zbrojone prętami stalowymi lub płaskownikami. W zależności od rozstawu belek i obciążenia działającego na strop, płytę międzybelkową można wykonać typu lekkiego (¼ cegły), typu półciężkiego (¼ cegły plus żeberka ustawione w rąb wzmacniające) lub typu ciężkiego (½ cegły). Rozstaw belek to 1,0-1,6m. Jest to bardzo stary typ stropu i w obecnych czasach prawie w ogóle się go nie stosuje. Stropy żelbetonowe Do wykonania stropów żelbetonowych potrzebne są deskowania i rusztowania. Najczęściej spotykane są w postaci gotowych płyt. Niestety trzeba poświęcić dużo pracy i czasu na ich montaż. W dzisiejszych czasach rodzaj tych pułapów praktycznie nie jest już używany i często zastępowany jest stropem prefabrykowanym. Natomiast do przygotowania zbrojenia w stropie żelbetowym konieczny jest zbrojarz, do poprawnego ułożenia i podparcia deskowania na powierzchni całego budynku cieśla, a do właściwego i równego ułożenia betonu też przydałby się wykwalifikowany robotnik. Jednak płyty żelbetowe dość rzadko projektowane są w domach jednorodzinnych. Strop typu Filigran są to stropy monolityczne składające się z płyty żelbetowej o gr. 5cm., warstwy nadbetonu, zbrojenia w postaci siatki (górą i dołem) i kratownicy przestrzennej o przekroju trójkątnym. Stropy takie nie wymagają tynkowania, mają

7 mały ciężar własny, a ich montaż jest prosty i szybki. Stropy gęstożebrowe żelbetowe Ten rodzaj stropów montowany jest na deskowaniu wykonanym z żeber rozmieszczonych osiowo. Przestrzenie miedzy żebrami można wypełnić pustakami dla zwiększenia izolacji. Najlepiej żeby wypełnienie było sztywne, aby uniknąć zbytniego osiadania stropów. W całkowitej ostateczności mogą pozostać puste. Strop gęstożebrowy żelbetowy można wykorzystywać w budynkach powstałych w technologii szkieletowej lub mieszanej. Pułapy te można dostosować do różnego rozstawu elewacji. Strop typu Teriva obecnie najczęściej stosowany. Pustaki są wykonane z keramzytu. Strop typu Ackerman - stosowany głównie w latach Pustaki są ceramiczne. Strop typu DZ najstarszy z tego rodzaju strop. Żebra i pustaki wykonane z betonu.

8 Strop typu Fert są stropami gęstożebrowymi, składają się z prefabrykowanych belek ceramiczno-żelbetowych, pustaków ceramicznych, żeber żelbetowych. Stropy żelbetowe prefabrykowane Dużym plusem tych stropów jest to, że mogą być montowane na miejscu budowy bez potrzeby rozkładania rusztowań czy deskowań. Jakość tych stropów jest o wiele wyższa niż betonowych. Należy również zwrócić uwagę na krótszy czas wykonania i oszczędność materiałów. Pułapy żelbetowe prefabrykowane są wykorzystywane głównie w typowym budownictwie mieszkaniowym gdzie można spotkać je w postaci płyt prefabrykowanych, które pokrywają całe pomieszczenie.

9 Stropy szklano żelbetowe Stropy te wyglądają jak zwykle płyty żelbetonowe. Jedyną różnicą jest to, że posiadają szklane kryształki, dzięki którym światło przenika przez strop. Stropy ceramiczno żelbetowe Zbudowane są z betonu lub pustaków ceramicznych. Przy ich wykonaniu warto nałożyć warstwę betonu na pustaki. Najlepiej, jeżeli pomiędzy spoiny pustaków włoży się tzw. wypełnienie pełne, co doprowadzi do rozkładu obciążenia pomiędzy pustakami. Izolacja stropów Do izolacji opisanych powyżej stropów żelbetowych i gęstożebrowych służą te same materiały jak przy izolacji stropów drewnianych z różnicą wynikającą z montażu izolacji. Na szczególną uwagę zasługuje konieczność uniknięcia mostka termicznego, czyli miejsc o pogorszonej izolacji. Nie należy, zatem w żadnym miejscu dopuścić do przerwania izolacji np. na attyce. A B A. dobrze B. Żle W przypadku docieplania starych budynków trudno jest tego mostka uniknąć. Strop typu Ackerman i Kleina - izolacja

10 Izolacja poddasza nieużytkowego na stropie masywnym Stropy budowane w dawnej technologii były najczęściej typu dwudzielnego wentylowanego tzn. między dachem a stropem znajdowała się przestrzeń wentylacyjna. Poddając termomodernizacji taki strop nie należy kłaść izolacji na dachu nad przestrzenią wentylowaną. Najlepiej jest taki dach zdemontować, czyli zdjąć konstrukcję dachu do stropu i zaizolować ten strop bez jego wentylacji. Warstwa izolacji powinna być, co najmniej o gr. 30 cm. Niestety taki remont jest kosztowny i właściciele obiektów decydują się na izolację istniejącego stropu metodą natrysku piany PUR lub wdmuchiwaniu celulozy lub wełny granulowanej.

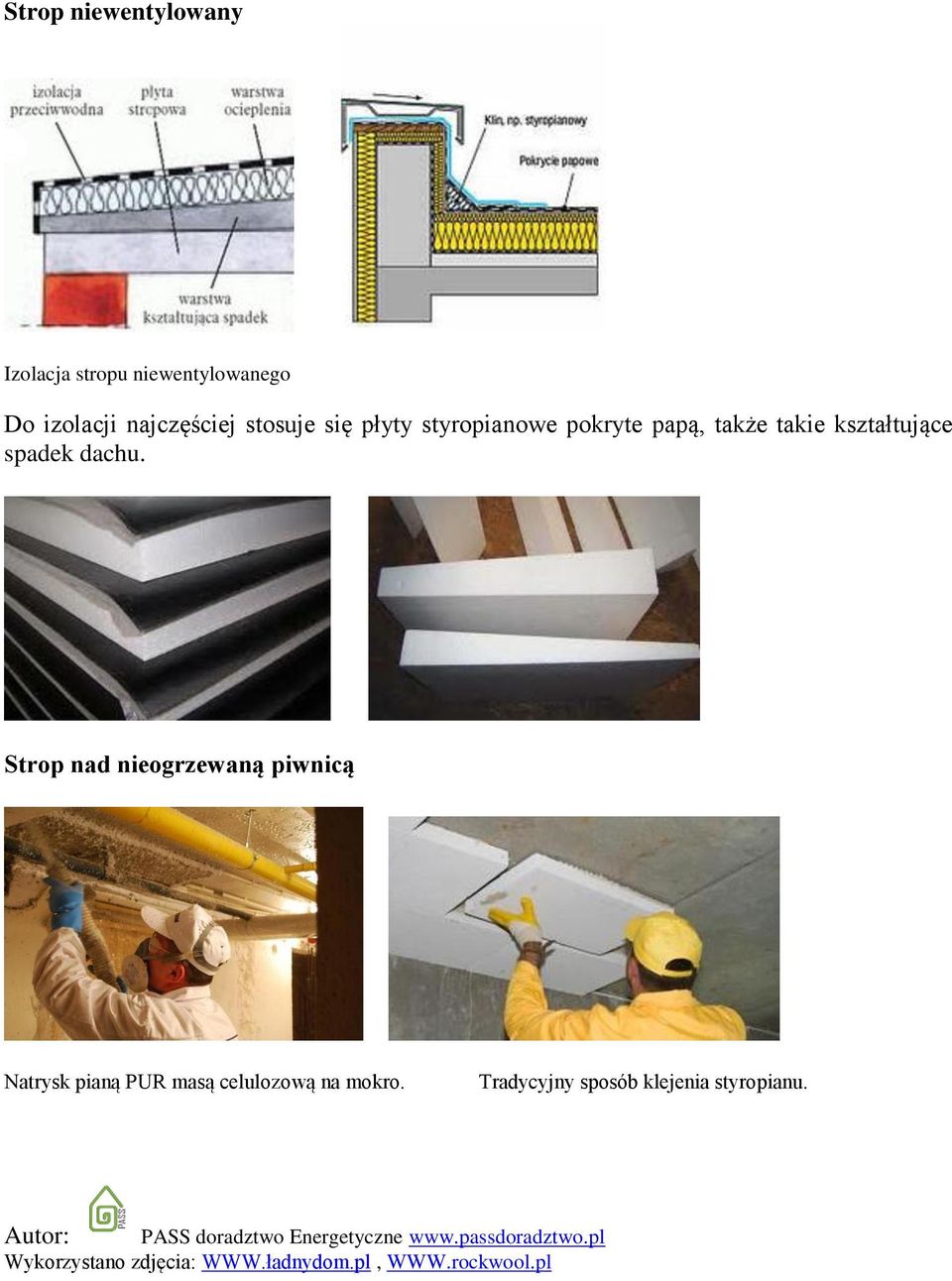

11 Strop niewentylowany Izolacja stropu niewentylowanego Do izolacji najczęściej stosuje się płyty styropianowe pokryte papą, także takie kształtujące spadek dachu. Strop nad nieogrzewaną piwnicą Natrysk pianą PUR masą celulozową na mokro. Tradycyjny sposób klejenia styropianu. Autor: PASS doradztwo Energetyczne Wykorzystano zdjęcia:
