FilterMax DF. Modular dust multi purpose collector

Transkrypt

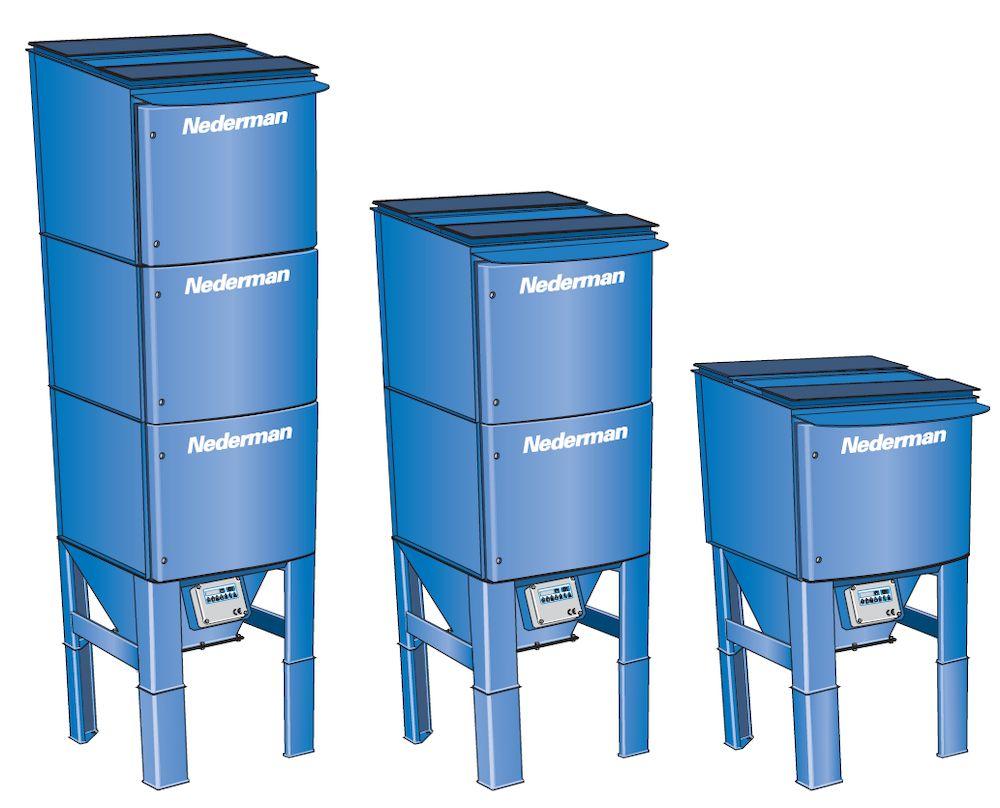

1 Modular dust multi purpose collector jest wydajnym i kompaktowym rozwiązaniem problemów z pyłami i dymami. filtruje zanieczyszczenia z powietrza powstające w przemyśle metalowym oraz inne niewybuchowe pyły. Maksymalna wydajność filtra to m³/h (7800 CFM). Dostępna jest szeroka gama wkładów do różnych zastosowań. Dzięki solidnej konstrukcji, gładkim powierzchniom wewnętrznym, optymalnym kątom usypu i cyfrowemu systemowi sterowania filtr spełnia rygorystyczne wymagania w zakresie pracy ciągłej i skutecznej filtracji. Modułowa konstrukcja umożliwia rozbudowę zainstalowanego systemu w celu zwiększenia jego wydajności, jednocześnie zaś ułatwia transport i montaż. Automatyczny system czyszczący firmy Nederman upraszcza obsługę i gwarantuje optymalne właściwości użytkowe filtra. System czyszczenia impulsem sprężonego powietrza wystrzeliwuje krótkie, potężne strumienie powietrza do kartridżów filtra. Zanieczyszczenia są uwalniane z powierzchni filtra i spadają do pojemnika. System impulsowy czyści kartridże filtra sekwencyjnie podczas pracy filtra. można też oczyścić po zakończeniu pracy. Kartridż to wysokowydajny, kompaktowy wkład filtracyjny. Jego konstrukcja jest optymalna pod kątem efektywnego wykorzystania medium filtrującego i łatwości czyszczenia. Mała pojemność wewnętrzna w połączeniu z klatką wsporczą rozprowadzającą powietrze zapewnia wydajne czyszczenie. Płytkie otwarte zakładki umożliwiają skuteczne usuwanie pyłu. Dostępne są kartridże wykonane z różnych materiałów. Płaski kształt kieszeni minimalizuje obszar niewykorzystanego materiału filtracyjnego u góry kartridża. Konfiguracja urządzenia FilterMax: 1. Wybrać model (DFO 40, 80 lub 120) 2. Wybrać średnicę wlotu 3. Wybrać średnicę wylotu 4. Wybrać zestaw zbiornika albo urządzenie do wyprowadzania pyłu 5. Wybrać typ wkładu filtracyjnego 6. Wybrać akcesoria Automatyczny system sterowania System czyszczenia impulsowego Nazwa produktu Poziom hałasu (db(a)) Klasa zabezpieczenia IP 54 Wydajność filtracyjna (%) 99 Zapotrzebowanie na sprężone powietrze DF 40, 50 dba DF 80, 63 dba DF 120, 73 dba Acc to ISO bar / psi, water and oil free

2 Zużycie sprężonego powietrza Instalacja Materiał Metoda czyszczenia filtra Application Ciśnienie robocze (kpa) Operating Temperature 70 N-litres/min at 30 sec intervals, 35 N-litres/cleaning pulse 2.5 cfm/min at 30 sec intervals, 1.25 cfm/cleaning pulse wewnątrz, na zewnątrz 3 mm painted steel, epoxy based zinc primer and top coat (C4 acc. to EN ISO 12944) impuls czyszczący pył, dymy Częstotliwość (Hz) 50/60 Rodzaj filtra Napięcie (V) 0 to - 5,0, not over pressure -20 C to +60 C Process air, 0 C to +60 C Kartridż 100 V, 120 V, 230 V dymy pył

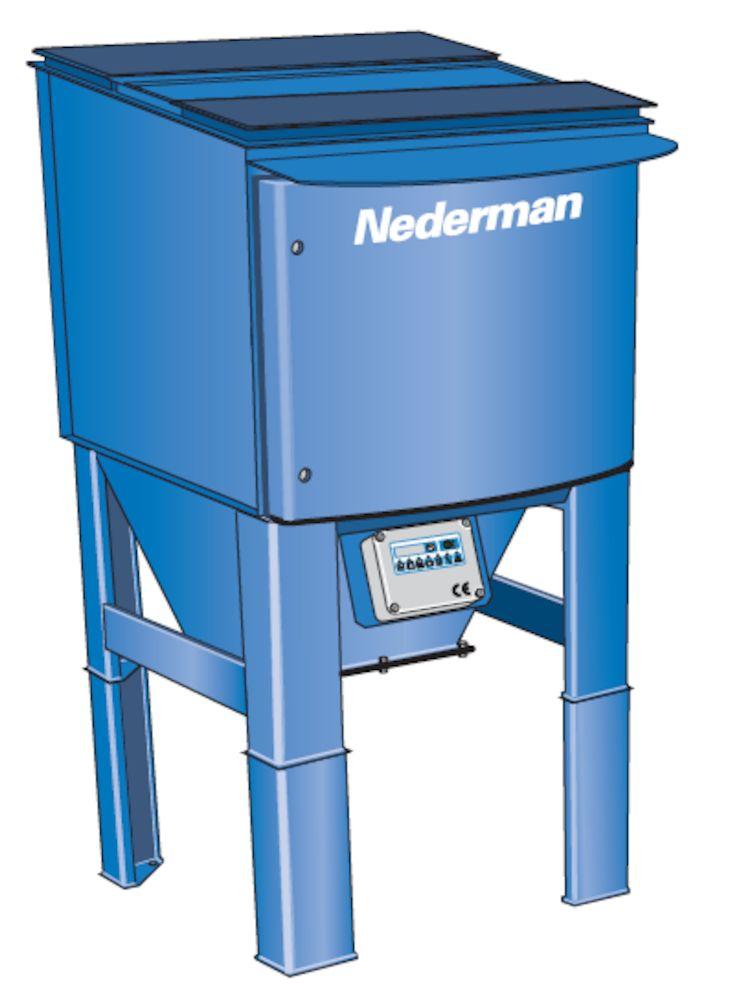

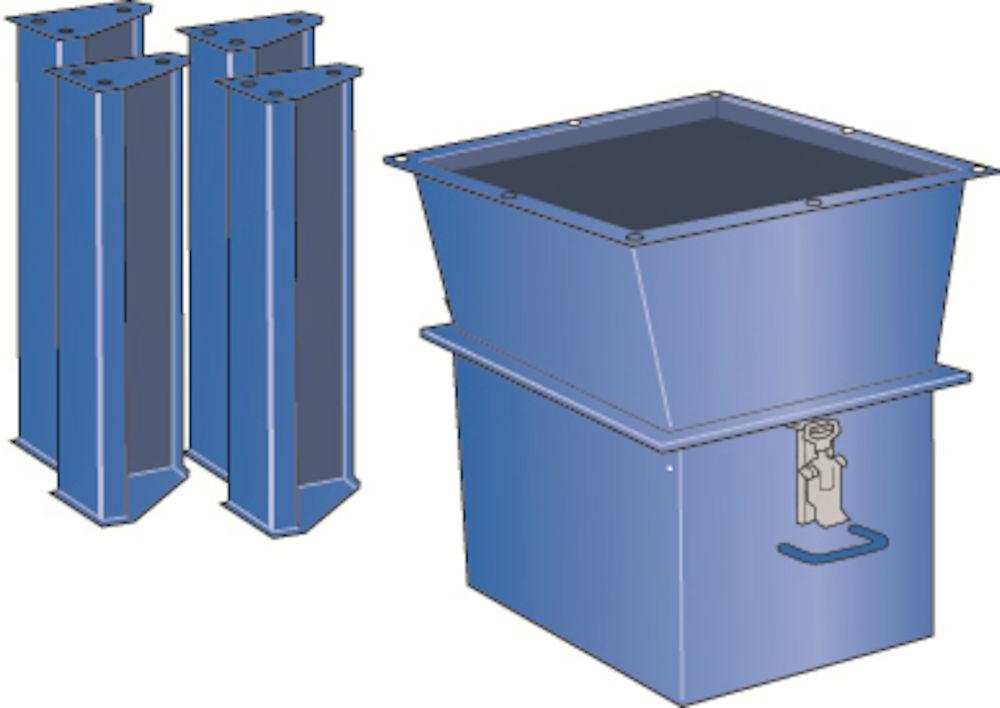

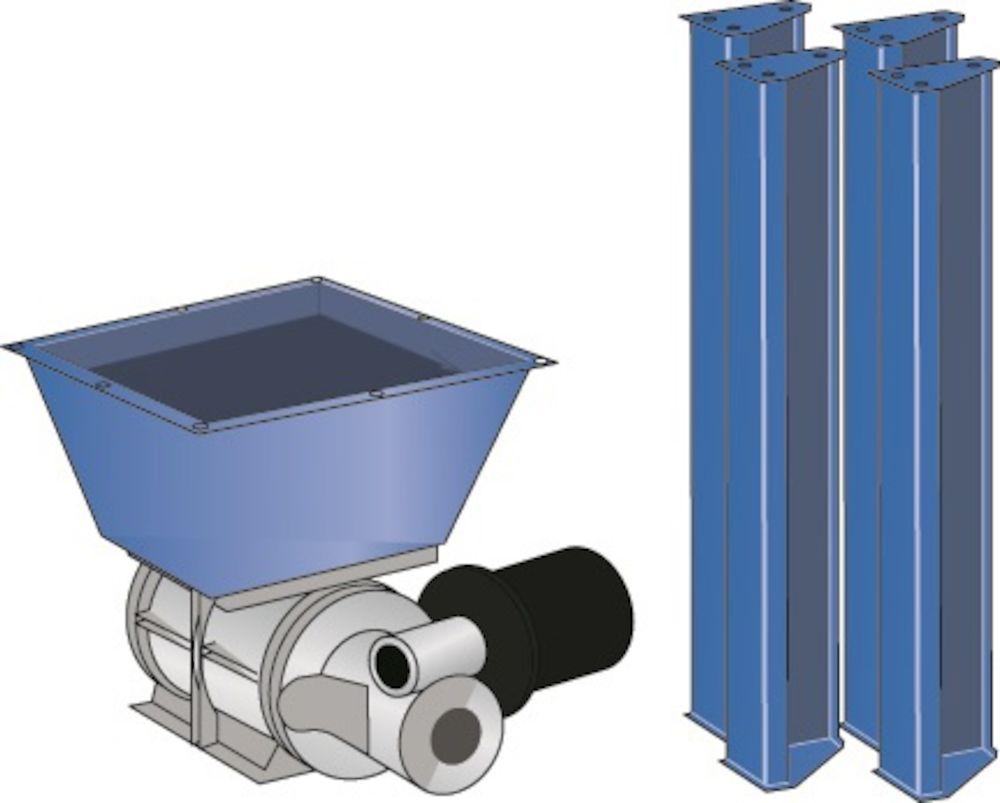

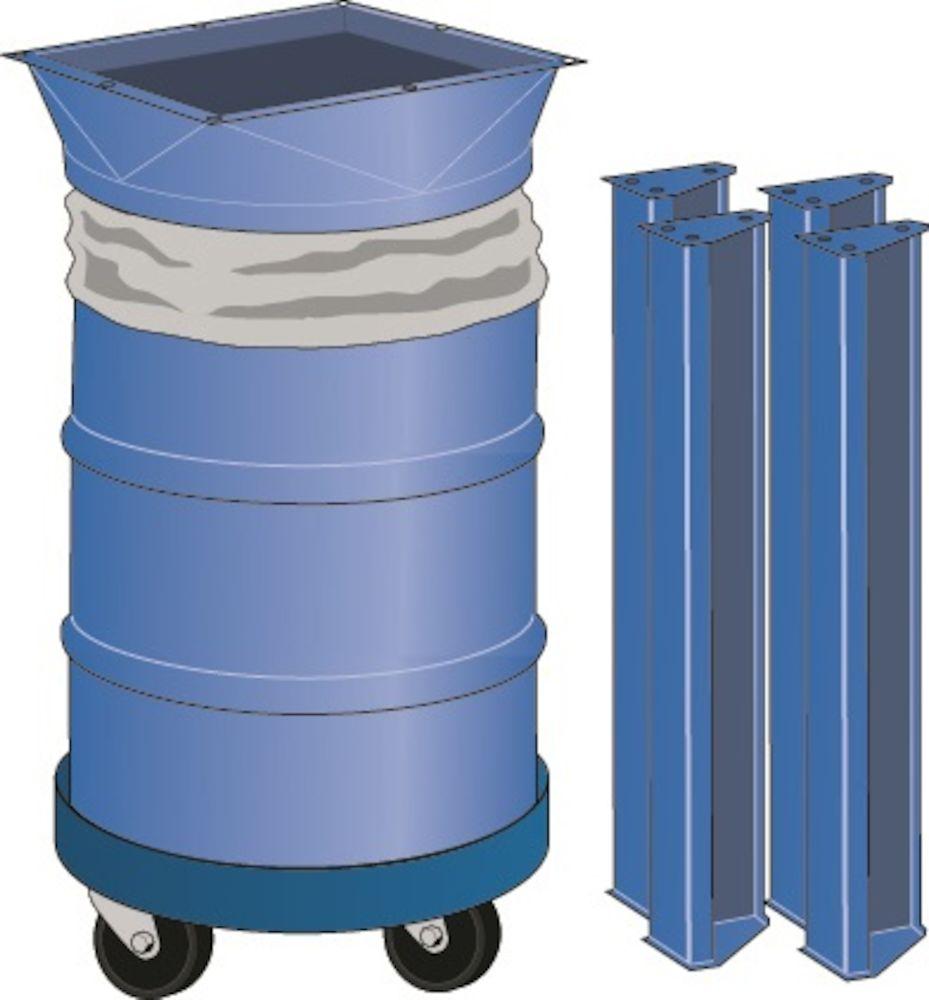

3 Zdjęcie Nazwa na karcie charakterystyki Ilość elementów filtracyjnych Waga (kg) Model Filtermax DFO Filtermax DFO Filtermax DFO Zestaw pojemnika 50 l. Zawiera adapter i odpowiednie przedłużenia nóg Zestaw pojemnika na kołach, 100 l. Zawiera adapter i odpowiednie przedłużenia nóg Urządzenie wyprowadzające do automatycznego transportu zebranych pyłów. 380 V, 50 Hz. Zestaw zawiera adapter i odpowiednie przedłużenia nóg

4 Akcesoria Nr części Kartridż do filtra, 10 m², antystatyczny, PWA (opakowanie 6 szt.) Tworzywo poliestrowe spunbound powlekane aluminium. Odpowiedni dla palnych cząstek stałych, od średnich do gruboziarnistych. Kartridż do filtra, 12 m², PW NS , (opakowanie 6 szt.) / W3. Poliester spunbound impregnowany PTFE (nieprzylegający). Odpowiedni do dymów i drobnego do średniej wielkości pyłu. Kartridż do filtra, 10 m², antystatyczne tworzywo PTFE, PWA-PTFE (opakowanie 6 szt.) Tworzywo poliestrowe spunbound powlekane aluminium, laminowane membraną z PTFE. Odpowiedni do palnych cząstek stałych, od średnich do gruboziarnistych. Kartridż do filtra, 12 m², PW-PTFE , (opakowanie 6 szt.) Membrana PTFE przyklejona do poliestru spunbound. Do zakresu cząstek od drobnych do średnich * * * * Wlot: Średnica przyłącza Ø250 mm / Wylot: Średnica przyłącza Ø500 mm / Wlot: Średnica przyłącza Ø400 mm / Wlot: Średnica przyłącza Ø315 mm / Wlot: Średnica przyłącza Ø500 mm / Wylot: Średnica przyłącza Ø400 mm / Wylot: Średnica przyłącza Ø315 mm / Dodatkowy pojemnik na pył 50 l Dodatkowy pojemnik na pyły (z pokrywą) 100 l Czujnik ciśnienia do sprężonego powietrza Chroni filtr przed zniszczeniem podczas używania bez sprężonego powietrza. Nie wolno umieszczać go w strefach zagrożenia wybuchem Regulator filtra Do ustawiania prawidłowego ciśnienia powietrza. Oddziela pył od sprężonego powietrza, chroniąc dzięki temu zawory. Powinien być montowany w instalacjach sprężonego powietrza. Do stosowania wyłącznie w środowisku wolnym od mrozu. Manometr Mierzy spadek ciśnienia na wkładach filtra. Montowany na stojaku FilterMax Moduł filtra Moduł filtra do większej przepustowości, maks. 4 moduły na jednostkę Zestaw sterowania dp. Wykorzystywany do bardziej efektywnej kontroli czyszczenia z lepszym nadzorem. Zapewnia oszczędność sprężonego powietrza w niektórych zastosowaniach przy zmiennym obciążeniu. Wyposażony w funkcje alarmowe dla wysokich spadków ciśnienia na wkładach filtracyjnych *Only for ordering with a. Part numbers for replacement filter cartridges can be found in the instruction manual or

5 Spadek ciśnienia na wlocie i wylocie. Rzeczywiste ciśnienie pracy zależy od zastosowania i wymiarowania

6 Wymiary wysokości są ważne przy pojemniku o pojemności 50 l / 13,2 galonów Jeśli użyto pojemnika o pojemności 100 l / 26,5 galonów, dodaj 450 mm /
