1 Art. Nr Multitester MS-S158 Zastosowanie zgodne z przeznaczeniem Przy pomocy multitestera MS-S158 II można sprawdzić, czy elektryczne urządzenia przewodzą prąd czy nie. Ponadto urządzenie to może służyć za wykrywacz metalu oraz urządzenie do pomiaru ciągłości obwodu. Kolejną dodatkową funkcją multitestera jest zintegrowana lampka kieszonkowa. Wynik pomiaru wskazywany jest przy pomocy wibracji, diody LED i zintegrowanego urządzenia do sumowania. Do zasilania używa się dwóch micro-baterii (AAA). Urządzenie można eksploatować jedynie w suchych pomieszczeniach. Kontaktu z wilgocią należy unikać. Inne niż powyżej podane zastosowanie nie jest dopuszczalne i prowadzi do uszkodzenia produktu. Ponadto występują zagrożenia zwarciem, pożarem, porażeniem prądem i podobne. Nawet po części nie można zmieniać konstrukcji produktu. Proszę dokładnie przeczytać niniejszą instrukcję obsługi i przechować, aby zawsze można było do niej zajrzeć. Wskazówki bezpieczeństwa: Nie ponosimy odpowiedzialności za szkody rzeczowe i osobiste, które powstały na skutek niezgodnego z przeznaczeniem użycia i niezastosowania się do niniejszej instrukcji obsługi. W takich przypadkach roszczenie gwarancyjne wygasa! Znak wykrzyknika określa w niniejszej instrukcji obsługi ważne informacje, do których należy się zastosować. Ze względów bezpieczeństwa i dopuszczenia (CE) zmiana konstrukcji oraz przebudowywanie urządzenia na własną rękę nie jest dopuszczalne. W instalacjach zakładowych należy przestrzegać BHP Związków Zawodowych ds. urządzeń i instalacji elektrycznych. Statyczna elektryczność, powstająca np. na skutek silnego tarcia obudowy plastikowej, może zafałszować wskazanie. Ten produkt nie jest zabawką, nie może dostać się w ręce dzieci. Urządzenie używać wyłącznie do pomiaru prądu AC na izolowanych kablach. Proszę zachować szczególną ostrożność w przypadku napięć większych niż 25 V napięcia zmiennego lub 35 V napięcia stałego. Już w ich przypadku w razie dotknięcia istnieje niebezpieczeństwo zagrożenia życia porażeniem prądem.

2 Jeśli istnieje powód, dla którego można uznać, że bezpieczna eksploatacja urządzenia nie jest już możliwa, urządzenia nie można używać i należy zabezpieczyć je na wypadek użycia przez osoby trzecie. Bezpieczne użytkowanie urządzenia nie jest możliwe, gdy: - urządzenie ma widoczne uszkodzenia. - Urządzenie nie funkcjonuje. - Urządzenie znajdowało się przez dłuższy czas w nieodpowiednim otoczeniu. Prace konserwacyjne, instalacyjne i naprawy mogą wykonywać jedynie odpowiedni specjaliści lub warsztaty specjalistyczne. W razie pytań, na które nie odpowiada niniejsza instrukcja obsługi, należy zwrócić się do naszego działu doradztwa technicznego lub specjalisty. Montaż/ wymiana baterii Przy wkładaniu baterii należy uważać na właściwe ułożenie biegunów. Wyjąc baterie jeśli urządzenie nie będzie używane przez dłuższy czas (niebezpieczeństwo rozlania!). Przy kontakcie ze skórą ciecze, które wylały z baterii mogą doprowadzić do wżer lub innych uszkodzeń. Dlatego też przy wykonywaniu prac przy zepsutych bateriach należy nosić rękawiczki ochronne. Baterie przechowywać poza zasięgiem dzieci. Nie pozostawiać baterii samym sobie, ponieważ mogą one zostać połknięte przez dzieci lub zwierzęta domowe. Jednocześnie wymienić wszystkie baterie, Mieszanie nowych i starych baterii w urządzeniu może prowadzić do ich wylania i uszkodzenia sprzętu. Upewnić się, że powłoka baterii jest nietknięta i nie istnieje ryzyko zwarcia. Nie wrzucaj baterii do ognia. Ogólnie dostępnych baterii nie doładowuje się ze względu na ryzyko wybuchu! 1. Pokrywę pojemnika na baterie (9) poluzować poprzez delikatne naciśnięcie na oznakowanie strzałkami, i przesunąć do tyłu. 2. Wyjąć zużyte baterie z pojemnika. 3. Wymienić zużyte baterie na dwie nowe baterie micro 1,5 V (AAA). Pamiętać o właściwym ustawieniu biegunów (plus/ + i minus/ -)! 4. Wsuwać pokrywę pojemnika na baterie (9) do momentu, aż wskoczy w otwory w urządzeniu. Test funkcjonalności Multitester przed każdym użyciem musi zostać sprawdzony pod kątem funkcjonowania. Jeśli test funkcjonalności wypadnie negatywnie, urządzenia nie można zastosować jako testera. Wymienić baterie, lub oddać urządzenie do kontroli specjaliście. Ogólny test funkcjonalności Wyłącznik preselekcyjny (5) ustawić w pozycji 0. Obrócić wykrywacz metalu o 90 w kierunku przeciwnym do ruchu wskazówek zegara. Dotknąć ręką płytę czujnika (3) a drugą ręką Pin testowy (8) urządzenia Jeśli opcja funkcjonuje prawidłowo będzie można poczuć wibrację, dioda LED zaświeci się, i zabrzmi brzęczyk. Test funkcjonalności wykrywacza metalu Przekręcać regulator czułości (6) w kierunku ruchu wskazówek zegara aż do zderzaka, aby ustawić minimalną czułość.

3 Wyłącznik preselekcyjny (5) ustawić w pozycji I. Jeśli wykrywacz metalu funkcjonuje prawidłowo będzie można poczuć wibrację, dioda LED zaświeci się, i zabrzmi brzęczyk. Funkcja wykrywania metalu Przy pomocy urządzenia można sprawdzić, czy w ścianie znajdują się obiekty metalowe o średnicy między 20 a 50 mm. Rozpoznane zostaną takie metale jak miedź, aluminium, mosiądz, złoto, stal, żelazo itp. Rury wodociągowe z tworzywa sztucznego nie zostaną wykryte. 1. Obrócić wykrywacz metalu o 90 i 180 w kierunku przeciwnym do ruchu wskazówek zegara. 2. Wyłącznik preselekcyjny (5) ustawić w pozycji I. Przytrzymać urządzenie w pozycji pokazanej na rysunku. 3. Przekręć regulator czułości w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć czułość lub kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć czułość. 4. W tym celu poruszać się powoli wykrywaczem do testowanego obszaru. Następnie po samym obszarze poruszać się w różnych kierunkach. 5. Jak tylko zostanie rozpoznany przedmiot z metalu (przewód z wodą, kabel i im.) uruchomi się wibracja, zaświeci dioda LED i zabrzmi brzęczyk Przy ustawianiu czułości w otoczeniu nie może być żadnego metalowego przedmiotu, ponieważ może on zakłócić tę czynność. Przy maksymalnej czułości wibracja, LED i brzęczyk będą aktywne na stałe. W takim przypadku należy zredukować czułość. Nie dotykać płyty czujnika lub pinu testowania. Do dokładnej lokalizacji metalowego przedmiotu obrócić regulator czułości w kierunku zgodnym z ruchem wskazówek zegara (zmniejszyć czułość) i wjechać do obszaru, w którym wskazanie było aktywne, aby dokonac dokładniejszego rozgraniczenia Test napięcia zmiennego (70V ~ do 600 V ~) Zagrożenie życia! Nie dotykać nie izolowanych kabli i przewodów znajdujących się pod napięciem. 1. Rozłożyć czujnik metalu (2). 2. Wyłącznik preselekcyjny (5) ustawić w pozycji II. 3. Trzymać multitester w sposób pokazany na rysunku i nacisnąć pin testowy (8) palcem. Nie dotykać ręką takich przedmiotów jak ściany, przewody z wodą i in., ponieważ prowadzi to do zmniejszenia czułości! 4. Przytrzymać multitester na urządzeniu elektrycznym, przewodzie lub in. Jeśli

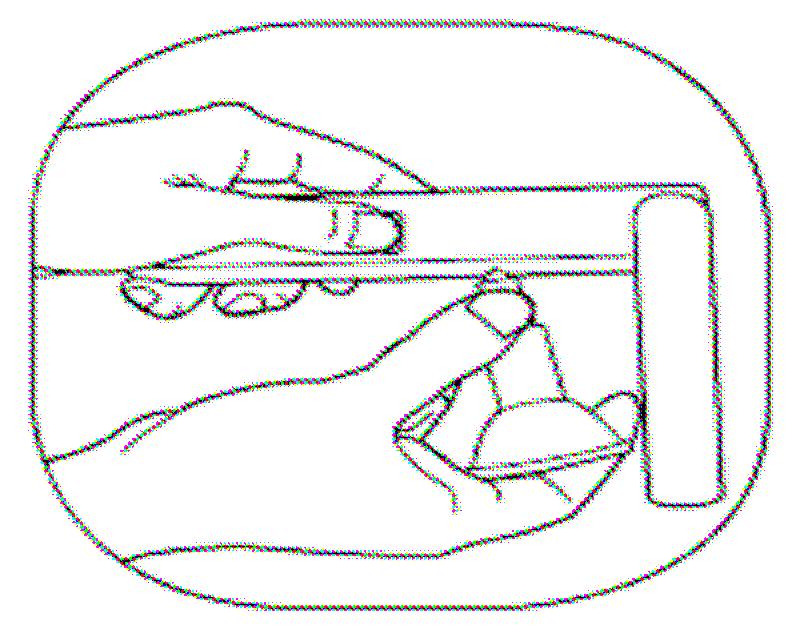

4 przewód lub urządzenie znajdują się pod napięciem (min. 70 V napięcia zmiennego), uruchomi się wibracja, zaświeci się dioda LED i zabrzmi brzęczyk. Test biegunowości dla napięć stałych (1,2 = do 35 V=) Upewnij się, że mierzony obiekt posiada napięcie stałe poniżej 35V. 1. Rozłożyć czujnik metalu (2) o 90 w kierunku przeciwnym do ruchu wskazówek zegara. 2. Wyłącznik preselekcyjny (5) ustawić w pozycji Trzymać multitester w sposób pokazany na rysunku i dotknąć palcem płyty czujnika (3) a drugą ręką bieguna baterii lub źródła napięcia stałego. 4. Drugi biegun baterii/ źródła napięcia stałego do pinu testowego (8). Jeśli urządzenie wibruje, zaświeci się dioda LED i zabrzmi brzęczyk, oznacza to że pinem testowym (8) multitestera został dotknięty biegun dodatni. W przeciwnym razie pinem testowym (8) został dotknięty biegun minus źródła napięcia stałego. Test ciągłości elektrycznej (0 do 20 MΩ) Obiekt poddawany kontroli musi być odłączony od napięcia i muszą być wymontowane elektryczne elementy konstrukcyjne. Urządzenia eksploatowane przy użyciu baterii, akumulatorków i zasilacza, muszą zostać odłączone od zasilania prądem. W przypadku urządzeń na napięcie zmienne 230 V należy wyjąć wtyczkę. W przypadku przewodów przewodzących napięcie 230 V należy odłączyć główne zabezpieczenie i zabezpieczyć na wypadek ponownego włączenia. Ewentualnie zamontowane kondensatory musza zostać rozładowane. 1. Rozłożyć czujnik metalu (2) o 90 w kierunku przeciwnym do ruchu wskazówek zegara. 2. Wyłącznik preselekcyjny (5) ustawić w pozycji Trzymać multitester w sposób pokazany na rysunku i dotknąć palcem płyty czujnika (3) a drugą ręką styk kontrolowanego obiektu (np. żarówkę). 4. Drugi biegun testowanego obiektu pinu testowego (8). Jeśli urządzenie wibruje, zaświeci się dioda LED i zabrzmi brzęczyk, oznacza to że urządzenia posiada oporność rzędu 20 MΩ. Zatem obiekt testowy przewodzi i nie wystąpiło żadne przerwanie. 5. Dzięki tej funkcji można szybko i bezpiecznie testować

5 żarówki, przewody, elementy grzewcze oraz elektroniczne elementy konstrukcyjne jak oporniki (do 20 MΩ), diody, cewki itp.. FUNKCJA LATARKI KIESZONKOWEJ 1. Rozłożyć wykrywacz metalu (2). Wyłącznik preselekcyjny (5) ustawić w pozycji Aby uaktywnić zamontowane kieszonkowe latarki na diodę LED (1) nacisnąć przycisk włączania-wyłączania (4). Zwolnić przycisk, by wyłączyć latarkę kieszonkową. Utylizacja Funkcja ta nie jest pomyślana dla eksploatacji ciągłej, Aby ochronić baterie, funkcję tę należy uaktywnić jedynie na potrzebny czas! Utylizacja elektrycznym urządzeń i elementów konstrukcyjnych W interesie środowiska oraz aby dokonać pełnego recyclingu używanych surowców, użytkownik jest zobowiązany do oddania zużytych lub uszkodzonych urządzeń do publicznych stacji zbiorczych dla szrotu elektronicznego. Oznaczenie w postaci przekreślonego kontenera na śmieci z kółkami oznacza, ze dany produkt musi bezwzględnie zostać przekazany do stacji zbiorczej szrotu elektronicznego, aby dokonać jego możliwie najlepszej jakości obróbki surowcowej. Utylizacja nie nadających się do użytku baterii i akumulatorów Użytkownik jest zobowiązany przepisami, do zwrotu zużytych baterii i akumulatorków. Utylizacja zużytych baterii i akumulatorków z domowymi śmieciami jest zabroniona! Baterie i akumulatorki, zawierające substancje niebezpieczne, oznakowane są znakiem z przekreślonym pojemnikiem na śmieci. Symbol ten oznacza, ze produkt nie może być utylizowany ze śmieciami domowymi. Pod niniejszym symbolem znajduje się skrót zwartej w produkcie substancji niebezpiecznej. CD= Cadm, Hg= rtęć, PB= ołów Zużyte baterie akumulatorki można bezpłatnie oddać do odpowiednich stacji zbiorczych właściwych dla Państwa przedsiębiorstwa zajmującego się utylizacją śmieci lub kraju. Tym samym spełnione zostaną ustawowe obowiązki oraz przyczynimy się do ochrony środowiska. Dane techniczne Napięcie zasilania 3 V (2 x Micro) Zakres napięcia 70 V do 60 V napięcia zmiennego Zakres częstotliwości 50 do 500 Hz Test ciągłości elektrycznej 0 do 20 MΩ Test biegunowości 1,2 V do 35 napięcie stałe Wykrywacz metalu Odległość pomiarowa do ok. 50 mm przy Ø 20 mm Temperatura pracy - 10 C do + 50 C Pobór prądu ok. 50 ma

6 Niniejsza instrukcja obsługi to publikacja wydana przez Voltcraft, Hirschau, Tel.-Nr / Niniejsza instrukcja obsługi jest zgodna ze stanem na dzień jej złożenia. Copyright 2008 by Voltcraft. Printed in Germany.
