1 Luxometr, pomiar oświetlenia,pomiar jasności lx, Voltcraft BL-10 L Instrukcja obsługi Numer produktu: Strona 1 z 8

2 1. Przeznaczenie produktu Ten produkt został zaprojektowany do pomiaru natężenia światła i padania światła na określony obszar powierzchni. Pomiar jest przeprowadzany za pomocą silikonowej fotodiody. Odczyty mogą być wyświetlane w luksach (lx) lub stopoświecach (fc), jeśli jest to wymagane. Ponadto, mogą być wyświetlane maksymalne wyniku dla poszczególnego procesu pomiarowego. Urządzenie jest zasilane baterią 9V. Produkt nie jest przeznaczony do zastosowań niekomercyjnych. Ten produkt spełnia europejskie i krajowe wymogi związane z kompatybilnością elektromagnetyczną (EMC). Zgodność CE została zweryfikowana, a odpowiednie oświadczenia i dokumenty zostały przedłożone u producenta. Nieautoryzowana konwersja i/lub modyfikacja urządzenia nie jest dozwolona ze względów bezpieczeństwa i zatwierdzania (CE). Jakiekolwiek użycie inne niż opisane powyżej nie jest dozwolone, może uszkodzić produkt i prowadzić do niebezpieczeństw takich jak zwarcie, pożar, porażenie prądem itd. Należy dokładnie zapoznać się z instrukcją obsługi i zachować ją do późniejszego użycia. 2. Zawartość zestawu Luxometr Bateria 9V Instrukcja obsługi 3. Instrukcje bezpieczeństwa Nie ponosimy odpowiedzialności za uszkodzenia mienia lub osób wynikłe z jakiegokolwiek nadużycia produktu lub jego uszkodzenia spowodowanego niewłaściwym użyciem lub nieprzestrzeganiem zaleceń niniejszej instrukcji obsługi. Gwarancja nie będzie ważna! Ikona z wykrzyknikiem wskazuje ważne informacje w niniejszej instrukcji obsługi. Należy uważnie przeczytać całą instrukcję obsługi przed rozpoczęciem użytkowania urządzenia, w innym wypadku wystąpi ryzyko wystąpienia niebezpieczeństwa. Strona 2 z 8

Urządzenie jest zasilane baterią 9V. Produkt nie jest przeznaczony do zastosowań niekomercyjnych. Ten produkt spełnia europejskie i krajowe wymogi związane z kompatybilnością elektromagnetyczną (EMC).

3 Osoby/Produkt Ten produkt nie jest zabawką i powinien być przechowywany w miejscu niedostępnym dla dzieci! Produkt nie może być poddawany działaniu ciężkich naprężeń mechanicznych. Produkt nie może być narażany na działanie skrajnych temperatur, bezpośrednich promieni słonecznych, intensywnych wstrząsów ani wilgoci. Z produktem należy obchodzić się z ostrożnością. Wstrząsy, podmuchy lub upadek nawet z niskiej wysokości mogą zniszczyć produkt. Baterie Jeśli urządzenie nie będzie używane przez dłuższy czas należy wyjąć baterie w celu uniknięcia uszkodzeń spowodowanych przeciekaniem baterii. Cieknące lub zniszczone baterie mogą powodować poparzenia kwasem w kontakcie ze skórą, należy zatem używać odpowiednich rękawic ochronnych do obsługi uszkodzonych baterii. Baterie należy przechowywać w miejscu niedostępnym dla dzieci. Nie pozostawiać baterii leżącej w łatwo dostępnym miejscu, ponieważ istnieje ryzyko, że może zostać ona połknięta przez dziecko lub zwierzę domowe. Baterie nie mogą być demontowane, wrzucane do ognia ani poddawane zwarciom. Nigdy nie ładować jednorazowych baterii. Ryzyko eksplozji! Informacje dodatkowe Naprawa może być przeprowadzana jedynie przez specjalistę/ specjalistyczny warsztat. Jeśli użytkownik ma pytania dotyczące obsługi urządzenia na które nie znalazł odpowiedzi w niniejszej instrukcji, może skontaktować się z naszą pomocą techniczną: Voltcraft, Hirschau, Lindenweg 15, Niemcy, telefon: 0180 / Strona 3 z 8

Wstrząsy, podmuchy lub upadek nawet z niskiej wysokości mogą zniszczyć produkt.

4 4. Elementy obsługi 1. Wyświetlacz 2. Czujnik podświetlenia 3. Przycisk włączający/wyłączający urządzenie on/off 4. Głowica czujnika 5. Przycisk MAX/LUX/Fc 5. Wkładanie / wymiana baterii 1. Otworzyć pokrywę komory baterii z tyłu urządzenia. 2. Włożyć odpowiednią baterię 9V. 3. Zamknąć komorę baterii. Wymienić baterię, kiedy na wyświetlaczu pojawi się ikona baterii. Strona 4 z 8

Wkładanie / wymiana baterii 1. Otworzyć pokrywę komory baterii z tyłu urządzenia. 2.

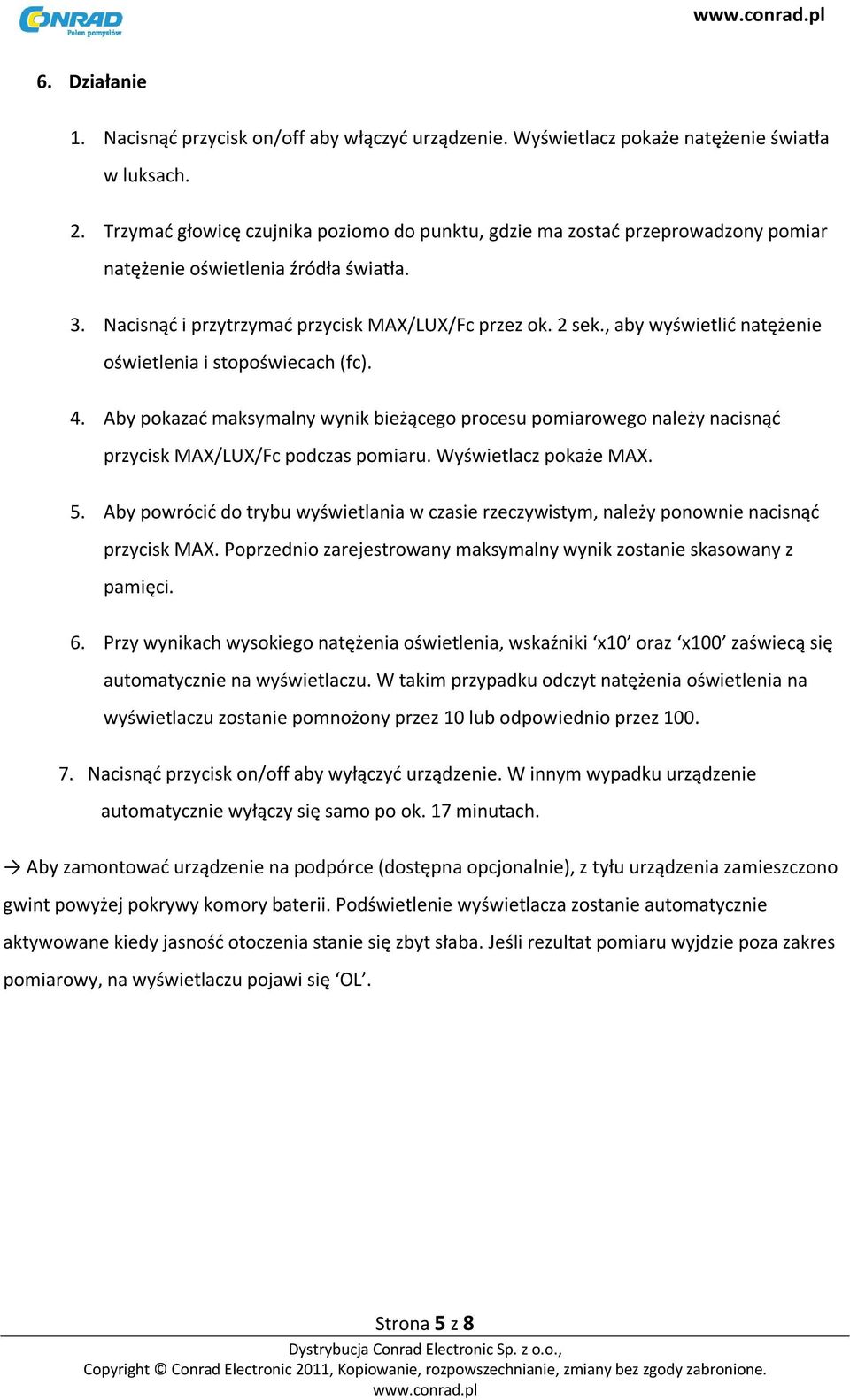

5 6. Działanie 1. Nacisnąć przycisk on/off aby włączyć urządzenie. Wyświetlacz pokaże natężenie światła w luksach. 2. Trzymać głowicę czujnika poziomo do punktu, gdzie ma zostać przeprowadzony pomiar natężenie oświetlenia źródła światła. 3. Nacisnąć i przytrzymać przycisk MAX/LUX/Fc przez ok. 2 sek., aby wyświetlić natężenie oświetlenia i stopoświecach (fc). 4. Aby pokazać maksymalny wynik bieżącego procesu pomiarowego należy nacisnąć przycisk MAX/LUX/Fc podczas pomiaru. Wyświetlacz pokaże MAX. 5. Aby powrócić do trybu wyświetlania w czasie rzeczywistym, należy ponownie nacisnąć przycisk MAX. Poprzednio zarejestrowany maksymalny wynik zostanie skasowany z pamięci. 6. Przy wynikach wysokiego natężenia oświetlenia, wskaźniki x10 oraz x100 zaświecą się automatycznie na wyświetlaczu. W takim przypadku odczyt natężenia oświetlenia na wyświetlaczu zostanie pomnożony przez 10 lub odpowiednio przez Nacisnąć przycisk on/off aby wyłączyć urządzenie. W innym wypadku urządzenie automatycznie wyłączy się samo po ok. 17 minutach. Aby zamontować urządzenie na podpórce (dostępna opcjonalnie), z tyłu urządzenia zamieszczono gwint powyżej pokrywy komory baterii. Podświetlenie wyświetlacza zostanie automatycznie aktywowane kiedy jasność otoczenia stanie się zbyt słaba. Jeśli rezultat pomiaru wyjdzie poza zakres pomiarowy, na wyświetlaczu pojawi się OL. Strona 5 z 8

, aby wyświetlić natężenie oświetlenia i stopoświecach (fc). 4. Aby pokazać maksymalny wynik bieżącego procesu pomiarowego należy nacisnąć przycisk MAX/LUX/Fc podczas pomiaru. Wyświetlacz pokaże MAX.

6 7. Konserwacja i czyszczenie Nie jest konieczna konserwacja urządzenia, z wyjątkiem okazjonalnego czyszczenia i wymiany baterii. Należy czyścić obudowę urządzenia jedynie miękką, suchą szmatką lub szczotką. Nigdy nie używać agresywnych lub chemicznych środków czyszczących, ponieważ mogą one zniszczyć powierzchnię obudowy lub osłabić działanie. 8. Utylizacja Ogólne Aby zachować, chronić i poprawiać jakość środowiska, chronić ludzkie zdrowie i utylizować zasoby naturalne rozważnie i racjonalnie, użytkownik powinien zwrócić produkt niepodlegający serwisowi do odpowiednich punktów zgodnie z regulacjami ustawowymi. Przekreślony znak kosza na śmieci wskazuje, że produkt musi zostać zutylizowany oddzielnie, nie w odpadach komunalnych. Utylizacja wyczerpanych baterii Użytkownik jest prawnie zobowiązany (Rozporządzenie w sprawie zwrotu i utylizacji zużytych baterii) do zwracania wszystkich zużytych baterii. Utylizacja w przydomowym śmietniku jest zabroniona. Baterie zawierające niebezpieczne substancje są oznaczone takim symbolem. Ten symbol wskazuje, że utylizacja tych baterii w przydomowym śmietniku jest zabroniona. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów. Można zwrócić zużyte baterie bezpłatnie w oficjalnych punktach lub w sklepach, gdzie baterie są sprzedawane. W ten sposób użytkownik spełnia swój prawny obowiązek i przyczynia się do ochrony środowiska. Strona 6 z 8

Nigdy nie używać agresywnych lub chemicznych środków czyszczących, ponieważ mogą one zniszczyć powierzchnię obudowy lub osłabić działanie. 8.

7 9. Dane techniczne Napięcie pracy Pobór prądu Zakres pomiarowy Dokładność Bateria 9V 7 ma 0 do 40,000 lx/fc ± 5 % ± 10 lx/fc (< 10,000 lx/fc) ± 10 % ± 10 lx/fc (>10,000 lx/fc) Szybkość skanowania 2,5 razy na sekundę Powtarzalność ± 2 % Temperatura barwowa Automatyczne wyłączanie Wymiary (Szer./ Wys. /Gł.) Waga Skalibrowana do 2856 K Po ok. 17 minutach 54 x 157 x 34 mm 125 g Strona 7 z 8

skanowania 2,5 razy na sekundę Powtarzalność ± 2 % Temperatura barwowa Automatyczne wyłączanie

8 Strona 8 z 8
