Karta charakterystyki online. S30A-7021EK S3000 Anti Collision LASEROWE SKANERY BEZPIECZEŃSTWA

Transkrypt

1 Karta charakterystyki online S EK S3000 nti Collision

2 C D E F Informacje do zamówienia Typ Nr artykułu S EK Przeznaczenie Do stosowania tylko w systemie EFI, np. sterowniku bezpieczeństwa Flexi Soft Wtyczka systemowa nie należy do zakresu dostawy Wtyczkę systemową należy zamówić oddzielnie! Szczegóły patrz kcesoria. Więcej wersji urządzeń i akcesoriów Szczegółowe dane techniczne H I J K L M N O P Q R S T Cechy Przeznaczenie Do stosowania tylko w systemie EFI, np. sterowniku bezpieczeństwa Flexi Soft Zasięg pola ochronnego 7m Zasięg pola zabezpieczającego przed kolizją 15 m (na cel referencyjny) 1) Zakres pomiaru odległości 49 m Liczba jednocześnie monitorowanych pól ochronnych 2 1) Typ zestawu pól Zestawy trzypolowe, Zestawy dwupolowe Liczba zestawów pól 16 2) Liczba pól 32 Liczba przypadków monitorowania 32 Kąt skanowania 190 Rozdzielczość (konfigurowalna) 30 mm, 40 mm, 50 mm, 70 mm, 150 mm Rozdzielczość kątowa 0,25 Czas odpowiedzi 120 ms 3) Dodatek do pola ochronnego 100 mm Liczba próbkowań wielokrotnych , konfigurowalna Opóźnienie automatycznego resetu 2 s s, konfigurowalny 1) 2) 3) Sygnały wyłączenia muszą być prowadzone do bezpiecznych wyjść sterownika bezpieczeństwa Flexi Soft lub do bezpiecznej bramy EFI. W trybie dwupolowym 16, w trybie trzypolowym 10 zestawów pól. W zależności od bazowego czasu odpowiedzi i próbkowania wielokrotnego. Charakterystyka bezpieczeństwa technicznego Typ Typ 3 (IEC 61496) Poziom nienaruszalności bezpieczeństwa SIL2 (IEC 61508) SILCL2 (EN 62061) Kategoria Kategoria 3 (EN ISO 13849) Poziom zapewnienia bezpieczeństwa PL d (EN ISO 13849) 2 OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK Karta charakterystyki online :53:37 Informacje mogą ulec zmianie bez powiadomienia

3 PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) 8,0 x 10-8 (EN ISO 13849) TM (okres użytkowania) 20 lat(a) (EN ISO 13849) ezpieczny stan w przypadku usterki Co najmniej jedno urządzenie OSSD jest wyłączone Funkcje lokada restartu Monitorowanie urządzeń zewnętrznych (EDM) Próbkowanie wielokrotne Przełączanie przypadku monitorowania Monitorowanie jednoczesne Statyczne przełączanie pola ochronnego Dynamiczne przełączanie pola ochronnego Zintegrowana pamięć konfiguracyjna Wyprowadzanie danych pomiarowych Rozszerzone wyprowadzanie danych pomiarowych (CMS) ezpieczna komunikacja urządzeń SICK za pośrednictwem EFI Interfejsy Typ przyłącza Wtyczka systemowa z przewodem podłączeniowym lub bez niego Wejścia Monitorowanie urządzeń zewnętrznych (EDM) 1 Reset/ponowne uruchomienie 1 Statyczne wejścia sterujące z EFI 5 1) Wyjścia Pary OSSD 1 Wyjścia sygnalizacyjne 3 2) Rodzaj konfiguracji Komputer z CDS (oprogramowanie do konfiguracji i diagnostyki) Interfejs konfiguracji i diagnostyki RS-232 Szybkość transmisji 9,6 kaud, 19,2 kaud, 38,4 kaud Interfejs danych RS-422 Szybkość transmisji 500 kaud ezpieczna komunikacja urządzeń SICK za pośrednictwem EFI Szybkość transmisji 500 kaud Długość przewodu 50 m Przekrój poprzeczny przewodu 0,34 mm² Magistrala sieciowa, sieć przemysłowa Integracja za pośrednictwem bramy EFI PROFIUS PROFIsafe, PROFINET PROFIsafe 3) 1) 2) 3) Do stosowania tylko w systemie EFI, np. sterowniku bezpieczeństwa Flexi Soft. Dowolnie programowalne, np. pole ostrzegawcze, zabrudzenie, konieczny reset. Odpowiednią bramę EFI można znaleźć w akcesoriach techniki przyłączania w sekcji Moduły i bramy :53:37 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK 3

4 C D E F H I J K L M N O P Q R S T Dane elektryczne Klasa ochrony II (EN 50178) Napięcie zasilające Uv 24 V DC (16,8 V DC... 28,8 V DC) Pobór prądu 0,8 1) 2,3 2) Wyjścia Wyjścia bezpieczeństwa (OSSD) 2 x 500 m Wyjścia sygnalizacyjne 3 x 100 m 3) 1) 2) 3) Przy 24 V DC bez obciążenia wyjściowego. Przy 24 V DC z maksymalnym obciążeniem wyjściowym. Dowolnie programowalne, np. pole ostrzegawcze, zabrudzenie, konieczny reset. Dane mechaniczne Wymiary (szer. x wys. x głęb.) 155 mm x 185 mm x 160 mm Masa 3,3 kg Materiał obudowy Odlew ciśnieniowy ze stopu aluminium Kolor obudowy RL 1021 (żółty rzepakowy) Materiał szybki przedniej Polycarbonat Powierzchnia szybki przedniej Powłoka zewnętrzna odporna na zadrapanie Dane dotyczące otoczenia Stopień ochrony IP65 (EN 60529) Temperatura otoczenia pracy 10 C C Temperatura składowania 25 C C Odporność na drgania 5 g, 10 Hz Hz (IEC 61496, IEC ) Odporność na wstrząsy Trwały udar 10 g, 16 ms (IEC 61496, IEC ) Inne dane Rodzaj światła Pulsująca dioda laserowa Długość fali 905 nm Wykrywana remisja 1,8 %... > %, Odbłyśniki Klasa lasera 1 (21 CFR i , IEC ) Klasyfikacje ECl@ss 5.0 ECl@ss ECl@ss 6.0 ECl@ss 6.2 ECl@ss 7.0 ECl@ss 8.0 ECl@ss 8.1 ECl@ss 9.0 ETIM 5.0 EC ETIM 6.0 EC OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK Karta charakterystyki online :53:37 Informacje mogą ulec zmianie bez powiadomienia

5 UNSPSC Rysunek wymiarowy (Wymiary w mm) M8 x 9 23 eam diameter Receiver = 44 (1.73) Connector range: approx. 270 (10.63) 211 (8.31) 185 (7.28) 160 (6.30) 6.10).7 ) (2.48) ( :53:37 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia 65.2 (2.57) 93 (3.66) 185 (7.28) 211 (8.31) 63 (2.48) (1.09) (2.09) 78.5 (3.09) (0.91) xis of rotation of motor 155 ( M13.5 (1.38) 55 (2.17) 31.7 (1.25) Reference points for mounting 120 (4.72) M6 x 8 rea to be kept clear during installation of the scanner 77.5 (3.05) 155 (6.10) 92.5 (3.64) eam diameter Sender = 15 (0.59) 147 (5.79) (5.39) OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK 5

6 C D E F Przykład układu przełączania Zespół Host-Guest z dwoma urządzeniami S3000 nti Collision i modułowym sterownikiem bezpieczeństwa Flexi Soft z Flexi Soft Drive monitor +24 V DC 1 S3000 nti Collision /f S3000 nti Collision HTL Flexi Soft CPU1 EFI2 2 1 EFI1 I1 I2 I3 I4 I5 I6 X1 FE FE Flexi Soft XTIO Flexi Soft MOC0 2 I7 I8 Q1 Q2 Q3 Q4 X H I J K L M N O P Q R S T OSSDs Collision protection HTL 1/f 0 V DC PE E129083/00/ OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK Karta charakterystyki online :53:37 Informacje mogą ulec zmianie bez powiadomienia

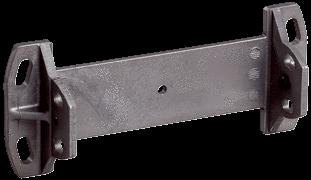

7 Zespół Host-Guest z dwoma urządzeniami S3000 nti Collision i modułowym sterownikiem bezpieczeństwa Flexi Soft +24 V DC S3000 nti Collision S3000 nti Collision Flexi Soft CPU1 EFI EFI1 FE I1 I2 I3 I4 I5 I6 X1 FE Flexi Soft XTIO 2 I7 I8 Q1 Q2 OSSDs Q3 Q4 X2 Collision protection 0 V DC PE E129081/00/ Zalecane akcesoria Więcej wersji urządzeń i akcesoriów Krótki opis Inne akcesoria Typ Nr artykułu Wizjer do zastosowań w trudnych warunkach sztuk, Kątownik mocujący do bezpośredniego montażu z tyłu na ścianie lub maszynie, bez możliwości regulacji Zestaw do mocowania sztuk, Kątownik mocujący do montażu z tyłu na ścianie lub maszynie, możliwość regulacji wokół osi wzdłużnej i poprzecznej, tylko w połączeniu z zestawem mocującym 1 ( ) Zestaw do mocowania Uchwyty montażowe i płytki mocujące 1 sztuk, Wizjer do zestawu mocującego do zastosowań w trudnych warunkach ( ), stal, lakierowana (RL 1021) :53:37 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK 7

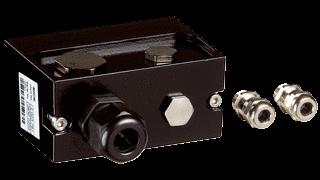

8 C D E F H I J K L M N O P Q R S T Krótki opis Inne akcesoria Typ Nr artykułu 1 sztuk, Kątownik mocujący do montażu z tyłu lub na dole na ścianie, na podłodze lub maszynie, możliwość regulacji wokół osi wzdłużnej i poprzecznej, tylko w połączeniu z zestawem mocującym 1 ( ) i 2 ( ) Zestaw do mocowania sztuk, Uchwyt montażowy, wersja ciężka, z pokrywą ochronną, do montażu na podłodze, możliwość regulacji wokół osi wzdłużnej i poprzecznej za pomocą płytki wyrównującej, z regulacją wysokości. Uchwyt przechylny ± 5º. Nie są konieczne dodatkowe uchwyty., stal, lakierowana (RL 1021) Zestaw mocujący do zastosowań w trudnych warunkach Głowica : Wtyk systemowy Przewód: bez przewodu Nie nadaje się do zastosowania enkoderów inkrementalnych, wbudowana pamięć do konfiguracji SX Głowica : Wtyk systemowy Przewód: wstępnie konfekcjonowany, nie nadaje się do zastosowania enkoderów inkrementalnych, wbudowana pamięć do konfiguracji, PVC, nieekranowany, 5 m SX Głowica : Wtyk systemowy Przewód: wstępnie konfekcjonowany, podłączenie przewodu z tyłu, nie nadaje się do zastosowania enkoderów inkrementalnych, wbudowana pamięć do konfiguracji, PVC, nieekranowany, 5 m SX0-0905G Głowica : Wtyk systemowy Przewód: wstępnie konfekcjonowany, nie nadaje się do zastosowania enkoderów inkrementalnych, wbudowana pamięć do konfiguracji, PVC, nieekranowany, 10 m SX Głowica : Wtyk systemowy Przewód: wstępnie konfekcjonowany, nie nadaje się do zastosowania enkoderów inkrementalnych, wbudowana pamięć do konfiguracji, PVC, nieekranowany, 20 m SX Głowica : Wolny koniec przewodu Głowica : Wolny koniec przewodu Przewód: PVC, ekranowany Przeznaczone do komunikacji EFI Przewód podłączeniowy EFI Głowica : Wtyk, M8, 4 piny, prosty Głowica : Wtyk, US-, prosty Przewód: PVC, nieekranowany, 2 m DSL-8U04G02M025KM Głowica : Wtyk, M8, 4 piny, prosty Głowica : Wtyk, US-, prosty Przewód: PVC, nieekranowany, 10 m DSL-8U04G10M025KM Próbka z uchwytem Złącza wtykowe i przewody Narzędzia kontrolne i monitorujące Do przetestowania funkcji pola ochronnego w wąskim korytarzu 8 OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK Karta charakterystyki online :53:37 Informacje mogą ulec zmianie bez powiadomienia

9 Krótki opis Inne akcesoria Do ustawienia celu referencyjnego i skonfigurowania funkcji ochrony przed kolizją Typ Nr artykułu Środek kontrolny do ochrony przed kolizją FX3-CPU FX3-XTIO Flexi Soft Sterowniki bezpieczeństwa, Flexi Soft :53:37 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia OPTOELEKTRONICZNE URZĄDZENI OCHRONNE SICK 9
