1 edycja 2/2013

2 spis tresci: linate 4-5 marconi 6-7 aosta 8-9 forli teramo selento colombo bari bellini ferrara falcone lukka pertini aliante NAJWYŻSZA JAKOŚĆ ZA ROZSĄDNĄ CENĘ 2 Asilo to produkty z wysokiej jakości materiałów. Tr wała i w ytrz ymała konstrukcja oraz 2-letnia gwarancja zapewniają uż ytkownikom pewność i spokój. 3

3 linate skrzydło od 695/854,85 ORZECH CANALETTO DĄB MOSCATO DĄB SZARY I Skrzydło wykonane z płyty MDF wypełnionej płytą porowatą, o wysokiej izolacyjności akustycznej. Drzwi wykończone naturalną okleiną drewnianą JEDNOWE DWUWE JEDNOWE DWUWE LINATE / 854, / 1709, / 1107, / 2214,00 ORZECH KARDAMON DODATKOWE SKRZYDŁA szerokość: 40 / 50 / 60 / 100 podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,40 4 5

4 marconi skrzydło od 695/854,85 CISZA I SPOKÓJ Drz wi wewnętrzne pełne w ykonane z płyty o wysokich właściwościach izolacji termicznej oraz akustycznej. Zapewnią pr y watność oraz pełen komfort użytkowania. I Skrzydło wykonane z płyty MDF wypełnionej płytą porowatą, o wysokiej izolacyjności akustycznej. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA szerokość: 40 / 50 / 60 / 100 JEDNOWE DWUWE JEDNOWE DWUWE MARCONI / 854, / 1709, / 1107, / 2214,00 DĄB BIELONY DĄB NEGRETTE podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,40 6 7

5 aosta skrzydło od 720/885,60 aosta 1 aosta 2 aosta 3 aosta 4 ORZECH ALIGOTE DĄB MOSCATO ORZECH VILLARD I Skrzydło wykonane z płyty MDF wypełnionej płytą porowatą, o wysokiej izolacyjności akustycznej. Ozdobne listwy aluminiowe o szerokości 10mm, zlicowane z powierzchnią skrzydła. Drzwi wykończone naturalną okleiną drewnianą JEDNOWE DWUWE JEDNOWE DWUWE AOSTA / 885, / 1771, / 1156, / 2312,40 AOSTA / 916, / 1832, / 1193, / 2386,20 AOSTA / 1008, / 2017, / 1316, / 2632,20 AOSTA / 959, / 1918, / 1242, / 2484,60 ORZECH CARDINAL DODATKOWE SKRZYDŁA szerokość: 40 / 50 / 60 / 100 podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,40 8 9

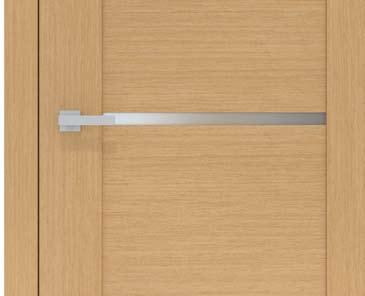

6 forli skrzydło od 820/1008,60 forli 1 forli 2 DĄB BIELONY MOC MOŻLIWOŚCI 20 naturalnych oklein drewnianych oraz 5 kolorów drz wi malowanych. K ażdy z 40 modeli dostępny w dowolnym w ykończeniu. forli 3 Pozostaje tylko wybrać swoje wymarzone drzwi. I Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Szklane wypełnienia z szyby bezpiecznej mlecznej o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA JEDNOWE DWUWE JEDNOWE DWUWE FORLI / 1008, / 2017, / 1316, / 2632,20 FORLI / 1033, / 2066, / 1340, / 2681,40 FORLI / 1057, / 2115, / 1377, / 2755,20 ORZECH KERNER DĄB LAGOSTA podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

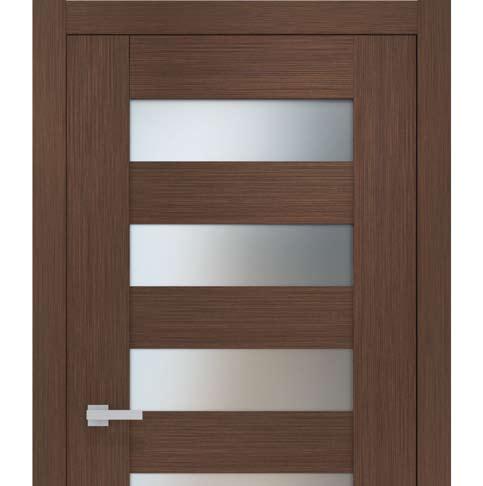

7 teramo skrzydło od 950/1168,50 teramo 1 teramo 2 WYSOKI STANDARD Zamek magnetyczny zapewnia komfor towe i bezszelestne zamyk anie drz wi, dodatkowo estetycznie w ygląda. Dla nas to nic w yjątkowego, dlatego w drz wiach Asilo zamek magnetyczny jest wyposażeniem standardowym. I Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Szklane wypełnienia z szyby bezpiecznej mlecznej o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA JEDNOWE DWUWE JEDNOWE DWUWE TERAMO / 1168, / 2337, / 1525, / 3050,40 TERAMO / 1180, / 2361, / 1537, / 3075,00 WENGE ORVIETTO DĄB LAGOSTA podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

8 selento skrzydło od 820/1008,60 selento 1 selento 2 selento 4 selento 5 ORZECH CARDINAL ORZECH VILLARD WENGE BARBERA I Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Szklane wypełnienia z szyby bezpiecznej mlecznej o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA JEDNOWE DWUWE JEDNOWE DWUWE SELENTO / 1008, / 2017, / 1316, / 2632,20 SELENTO / 1033, / 2066, / 1340, / 2681,40 SELENTO / 1082, / 2164, / 1402, / 2804,40 SELENTO / 1100, / 2201, / 1426, / 2853,60 DĄB MOSCATO podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

9 colombo skrzydło od 795/977,85 colombo 1 colombo 2 colombo 3 colombo 4 colombo 5 DĄB LAGOSTA DĄB LAGOSTA DĄB LAGOSTA DĄB LAGOSTA I Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Szklane wypełnienia z szyby bezpiecznej mlecznej o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA JEDNOWE DWUWE JEDNOWE DWUWE COLOMBO / 1057, / 2115, / 1377, / 2755,20 COLOMBO / 1057, / 2115, / 1377, / 2755,20 COLOMBO / 1082, / 2164, / 1402, / 2804,40 COLOMBO / 1156, / 2312, / 1500, / 3001,20 COLOMBO / 977, / 1955, / 1266, / 2533,80 DĄB WĘDZONY podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

10 bari skrzydło od 810/996,30 bari 1 bari 2 SZARA PLATYNA IDALNE DOPASOWANIE Ościeżnica regulowana pok r y wa zak res muru od 75 do 520 mm. Nawet w najszerszej wersji ma jednoelementowy stojak. Szerok i zak res regulacji i łączenie opasek pod k ątem prostym zapewnia łat w y montaż oraz niweluje nierówności ścian. bari 3 I Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Wypełnienia z szyby bezpiecznej mlecznej lub MDF o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA JEDNOWE DWUWE JEDNOWE DWUWE BARI / 1070, / 2140, / 1389, / 2779,80 BARI / 1033, / 2066, / 1340, / 2681,40 BARI / 996, / 1992, / 1291, / 2583,00 SZARA PLATYNA SZARA PLATYNA podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

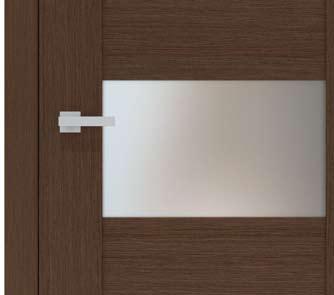

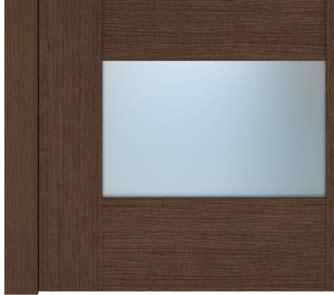

11 bellini skrzydło od 840/1033,20 bellini 1 bellini 2 bellini 3 bellini 4 WENGE REGENT WENGE ORVIETTO WENGE MERLOT I JEDNOWE DWUWE JEDNOWE DWUWE Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Wypełnienia z szyby bezpiecznej mlecznej lub MDF o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą lub malowane w jednym z 5 kolorów. DODATKOWE SKRZYDŁA BELLINI / 1131, / 2263, / 1476, / 2952,00 BELLINI / 1094, / 2189, / 1426, / 2853,60 BELLINI / 1057, / 2115, / 1377, / 2755,20 BELLINI / 1033, / 2066, / 1340, / 2681,40 WENGE BARBERA podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

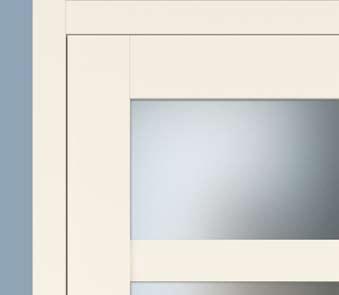

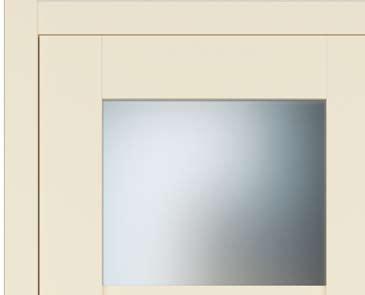

12 ferrara skrzydło od 840/1033,20 ferrara 1 ferrara 2 ferrara 3 ferrara 4 PIASKOWY BEŻ PIASKOWY BEŻ PIASKOWY BEŻ I Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Wypełnienia z szyby bezpiecznej mlecznej lub MDF o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA JEDNOWE DWUWE JEDNOWE DWUWE FERRARA / 1131, / 2263, / 1476, / 2952,00 FERRARA / 1107, / 2214, / 1439, / 2878,20 FERRARA / 1070, / 2140, / 1389, / 2779,80 FERRARA / 1033, / 2066, / 1340, / 2681,40 PIASKOWY BEŻ podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

13 falcone skrzydło od 850/1045,50 falcone 1 falcone 2 falcone 3 falcone 4 SZARY KAMIEŃ SZARY KAMIEŃ SZARY KAMIEŃ I Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Wypełnienia z szyby bezpiecznej mlecznej lub MDF o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA JEDNOWE DWUWE JEDNOWE DWUWE FALCONE / 1143, / 2287, / 1488, / 2976,60 FALCONE / 1119, / 2238, / 1451, / 2902,80 FALCONE / 1082, / 2164, / 1402, / 2804,40 FALCONE / 1045, / 2091, / 1365, / 2730,60 SZARY KAMIEŃ podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

14 lukka skrzydło od 850/1040,45 lukka 1 bari 2 lukka 1 lukka 2 lukka 2 lukka 3 SŁOMKOWY BEŻ INTYMNOŚĆ I BEZPIECZEŃSTWO Przeszklenia to dodatkowe świało, którego tak potrzebujemy. Stosujemy sz yby bezpieczne mleczne o grubości 8 mm. Doświetlamy wnętrze, zachowując intymność wewnątrz pomieszczeń. W razie stłuczenia sz yba pozostanie w jednym k awałku. Jest gładk a z obu stron co ułatwia pielęgnację. lukka 3 I Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Wypełnienia z szyby bezpiecznej mlecznej lub MDF o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA JEDNOWE DWUWE JEDNOWE DWUWE LUKKA / 1131, / 2263, / 1476, / 2952,00 LUKKA / 1070, / 2140, / 1389, / 2779,80 LUKKA / 1045, / 2091, / 1365, / 2730,60 SŁOMKOWY BEŻ SŁOMKOWY BEŻ podfrezowanie wentylacyjne 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

15 pertini skrzydło od 930/1143,90 pertini 1 pertini 2 DAB KURKUMA pertini 3 MINIMALIZM Lekka forma drzwi bezprzylgowych, które tworzą niemal jednolitą powierzchnię z płaszcz yzną ościeżnic y. Brak ramek przyszybowych i niewidoczne łączenia elementów dają efekt minimalistycznej równowagi. I Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Szklane wypełnienia z szyby bezpiecznej mlecznej o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA JEDNOWE DWUWE JEDNOWE DWUWE PERTINI / 1223, / 2447, / 1586, / 3173,40 PERTINI / 1180, / 2361, / 1537, / 3075,00 PERTINI / 1143, / 2287, / 1488, / 2976,60 ORZECH KERNER DĄB KURKMA szczelina wentylacyjna 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

16 pertini skrzydło od 940/1153,20 pertini 5 pertini 4 TO CZEGO NIE WIDAĆ... Uk r yte zawiasy z regulacją w trzech płaszczyznach i brak widocznej przylgi to detale, na które szczególnie zwracamy uwagę. Prosta stylistyka i precyzja w ykonania to nasza specjalność. I Skrzydło zbudowane z płyty drewnopochodnej MDF. Płyciny o grubości 22mm. Szklane wypełnienia z szyby bezpiecznej mlecznej o grubości 8mm. Drzwi wykończone naturalną okleiną drewnianą DODATKOWE SKRZYDŁA JEDNOWE DWUWE JEDNOWE DWUWE PERTINI / 1156, / 2312, / 1500, / 3001,20 PERTINI / 1168, / 2337, / 1525, / 3050,40 ŚNIEŻNA BIEL ŚNIEŻNA BIEL szczelina wentylacyjna 40 / 49,20 80 / 98,40 40 / 49,20 80 / 98,

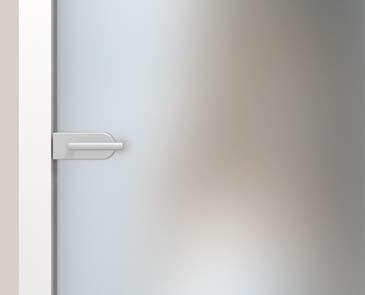

17 aliante zestaw od 1335/1642,05 aliante 2 I Drzwi rozwierne całoszklane jednoskrzydłowe.v Skrzydło o grubości 8 mm, wykonane z szyby hartowanej jednostronnie satynowanej. DODATKOWE SKRZYDŁA SATYNOWANIE Strona satynowana jest wrażliwa na działanie wilgoci, dlatego stosując drzwi Aliante w pomieszczeniach o zwiększonej wilgotności należy wybrać właściwy model. Skrzydło Aliante 1 satynowane jest po stronie przeciwzawiasowej. Skrzydło Aliante 2 satynowane jest po stronie zawiasowej. OKUCIA ASILO-A TAFLA SZKLANA rozmiar 60 / /535,05 rozmiar 80 / /651,90 rozmiar /688,80 dla muru o grubości: /553,50 590/725,70 500/615,00 650/799,50 560/688,80 v730/897,90 630/774,90 820/1008,60 700/861,00 910/1119, /984, /1279,20 STRENGER (zawiasy, klamka, zamek oszczędnościowy lub zwykły) 450/553,50 STRENGER (zawiasy, klamka, zamek z wkładką patentową lub WC) 600/738,00 ASSA ABLOY (zawiasy, klamka, zamek oszczędnościowy lub zwykły) 480/590,40 ASSA ABLOY (zawiasy, klamka, zamek z wkładką patentową lub WC) 550/676,50 aliante 1 szczelina wentylacyjna (szyba krótsza o 10 mm) 0/0,00 +15% DO CENY TAFLI SZKLANEJ I OŚCIEŻNICY DĄB KURKUMA ŚNIEŻNA BIEL 32 33

18 drzwi przesuwne nascienne DRZWI PRZESUWNYCH NAŚCIENNYCH BEZ TUNELU. Szerokość drzwi Wymiar w świetle przejścia Optymalny wymiar otworu w murze maskownicy drewnianej S H S 0 H 0 S M H M Szerokość drzwi c DRZWI PRZESUWNYCH NAŚCIENNYCH Z TUNELEM I TUNELEM 2/3. Wymiar w świetle przejścia ościeżnicy 610 Optymalny wymiar otworu w murze 1426 ościeżnicy z opaskami 2105 maskownicy drewnianej wymiary w [mm] *System podwójny naścienny składa się z dwóch osobnych systemów dlatego będzie widoczne miejsce łączenia maskownic S H S Z H Z S 0 H 0 S MAX H MAX S M H M wymiary w [mm] *System podwójny naścienny składa się z dwóch osobnych systemów dlatego będzie widoczne miejsce łączenia maskownic SYSTEM BEZ TUNELU S=SO Hm Hs H Ho I Drzwi przesuwne naścienne z drewnianą maskownicą systemu przesuwnego oraz belką odbojową. Maskownica fornirowana po stronie zewnętrznej, od wewnątrz osłonięta profilem aluminiowym. System dostępny w trzech wersjach: - bez tunelu - z tunelem 2/3 - z tunelem SYSTEM PRZESUWNY DOWOLNY MODEL - mechanizm przesuwny - maskownica - belka odbojowa JEDNOWE DWUWE JEDNOWE DWUWE cena według cennika dla wybranego modelu skrzydła 260 / 319, / 639, / 418, / 836,40 12 SYSTEM Z TUNELEM 2/3 Sm DODATKOWE SKRZYDŁA - uchwyt wpuszczany, kwadratowy 50x50mm, stal nierdzewna - samodomykacz TUNEL/TUNEL 2/3 405 / 498, / 747, / 651, / 977, / 571, / 857, / 738, / 1107,00 zamek hakowy zwykły lub patentowy 110 / 135, / 135, / 135, / 135,30 zamek hakowy wc 160 / 196, / 196, / 196, / 196,80 +15% DO CENY SKRZYDŁA, SYSTEMU PRZESUWNEGO I OŚCIEŻNICY Sm 12 G - grubość muru Hm Hm Hs Hs 12 Hz Ho Hmax Hz Ho Hmax SYSTEM Z TUNELEM Sm

19 drzwi przesuwne chowane w sciane DRZWI PRZESUWNYCH CHOWANYCH W ŚCIANĘ. Szerokość drzwi Wymiar w świetle przejścia zabudowy z opaskami Optymalny wymiar otworu w murze kasety S H S max H max S 0 H 0 S K H K wymiary w [mm] PRZYKŁADOWE ZABUDOWY KASET ASILO-E SYSTEM CHOWANY W ŚCIANIE GK 100 : - - KASETA ECLISSE ASILO-E 100 ASILO-E 125 Drzwi przesuwne chowane w ścianę. Występują w opcjach: - chowanej w ścianę gipsowo-kartonową 100mm - chowanej w ścianę gipsowo-kartonową 125mm - dostawianej do ściany murowanej lub gipsowo-kartonowej o grubości od 75 do 520mm DODATKOWE SKRZYDŁA - uchwyt wpuszczany, kwadratowy 50x50mm, stal nierdzewna KASETA ASILO-TE ASILO - E I JEDNOWE DWUWE JEDNOWE DWUWE DOWOLNY MODEL cena według cennika dla wybranego modelu skrzydła ECLISSE /891, /1783,50 725/891, /1783,50 ECLISSE /891, /1783,50 725/891, /1783, /996, /1494, /1291, /1937, /1082, /1623, /1402, /2103,30 dla muru o grubości: /479,70 585/719,55 510/627,30 765/940, /498,15 608/747,84 530/651,90 795/977, /571,95 698/857,93 600/738,00 900/1107, /676,50 825/1014,75 720/885, /1328, /824, /1236,15 870/1070, /1605, /934, /1402,20 990/1217, /1826, Hk Hz=2020 H=2015 Hmax=2107 Sk ASILO-TE 7, ASILO-E 100 / 125 SYSTEM CHOWANY W ŚCIANIE GK 125 : - - KASETA ECLISSE ASILO-E 125 SYSTEM DOSTAWIANY DO ŚCIANY: - - KASETA ECLISSE 100/125 - ASILO-E 100 / ASILO-TE zamek hakowy zwykły 110/135,30 zamek hakowy patentowy 130/159,90 zamek hakowy WC 180/221,40 S 80 Smax 36 37

20 oscieznica regulowana ASILO-R SZEROKOŚĆ DRZWI DWUWYCH Z OŚCIEŻNICĄ REGULOWANĄ ASILO-R. Szerokość drzwi Wymiar w świetle przejścia ościeżnicy Optymalny wymiar otworu w murze ościeżnicy z opaskami Ościeżnica w całości wykanana z płyty MDF. Opaski ościeżnicy o szerokości 80mm, zaokraglone na brzegach. Opaska pionowa łączy się z poziomą pod kątem 90 o. Zakres regulacji ościeżnicy 30mm. SZEROKOŚĆ DRZWI JEDNOWYCH Z OŚCIEŻNICĄ REGULOWANĄ ASILO-R. Szerokość drzwi WYSOKOŚĆ DRZWI JEDNOWYCH Z OŚCIEŻNICĄ REGULOWANĄ ASILO-R. Wysokość skrzydła Wymiar w świetle przejścia ościeżnicy Optymalny wymiar otworu w murze ościeżnicy z opaskami H S H H Z H O H MAX PRZEKRÓJ PIONOWY Wymiar w świetle przejścia ościeżnicy Optymalny wymiar otworu w murze ościeżnicy z opaskami S S Z S O * S MAX wymiary w [mm] *W przypadku zastosowania zawiasu ukrytego należy wziąć pod uwagę, że może zaistnieć potrzeba podkucia otworów w miejscu zawiasów. Wtedy należy postąpić zgodnie z Instrukcją Montażu drzwi. wymiary w [mm] czynne bierne S S Z S O S MAX WYSOKOŚĆ DRZWI DWUWYCH Z OŚCIEŻNICĄ REGULOWANĄ ASILO-R. Patrz: WYSOKOŚĆ DRZWI JEDNOWYCH Z OŚCIEŻNICĄ REGULOWANĄ ASILO-R, str. 38. PRZEKRÓJ PIONOWY PRZEKRÓJ POZIOMY DRZWI LEWE PRZEKRÓJ POZIOMY DRZWI LEWE Hs Hs PRZEKRÓJ POZIOMY DRZWI PRAWE PRZEKRÓJ POZIOMY DRZWI PRAWE G - grubość muru G - grubość muru 38 39

21 oscieznica stała ASILO-S Ościeżnica w całości wykanana z płyty MDF. Opaski ościeżnicy o szerokości 80mm, zaokraglone na brzegach. Opaska pionowa łączy się z poziomą pod kątem 90 o. SZEROKOŚĆ DRZWI JEDNOWYCH Z OŚCIEŻNICĄ STAŁĄ ASILO-S. S. Szerokość drzwi wymiary w [mm] *W przypadku zastosowania zawiasu ukrytego należy wziąć pod uwagę, że może zaistnieć potrzeba podkucia otworów w miejscu zawiasów. Wtedy należy postąpić zgodnie z Instrukcją Montażu drzwi. WYSOKOŚĆ DRZWI JEDNOWYCH Z OŚCIEŻNICĄ STAŁĄ ASILO-S. PRZEKRÓJ PIONOWY 75 Wymiar w świetle przejścia ościeżnicy Optymalny wymiar otworu w murze S S Z S O * Wysokośc skrzydła Wymiar w świetle przejścia ościeżnicy Optymalny wymiar otworu w murze H S H H Z H O wymiary w [mm] SZEROKOŚĆ DRZWI DWUWYCH Z OŚCIEŻNICĄ STAŁĄ ASILO-S. PRZEKRÓJ PIONOWY 75 Szerokość drzwi Wymiar w świetle przejścia ościeżnicy Optymalny wymiar otworu w murze czynne bierne S S Z S O * wymiary w [mm] *W przypadku zastosowania zawiasu ukrytego należy wziąć pod uwagę, że może zaistnieć potrzeba podkucia otworów w miejscu zawiasów. Wtedy należy postąpić zgodnie z Instrukcją Montażu drzwi. WYSOKOŚĆ DRZWI DWUWYCH Z OŚCIEŻNICĄ STAŁĄ ASILO-S. Patrz: WYSOKOŚĆ DRZWI JEDNOWYCH Z OŚCIEŻNICĄ REGULOWANĄ ASILO-S, str. 40. PRZEKRÓJ POZIOMY DRZWI LEWE PRZEKRÓJ POZIOMY DRZWI LEWE Szew=Smax Szew=Smax 75 Hzew=Hmax Hzew=Hmax 75 PRZEKRÓJ POZIOMY DRZWI PRAWE PRZEKRÓJ POZIOMY DRZWI PRAWE Szew=Smax Szew=Smax

22 oscieznica regulowana do drzwi całoszklanych opaski i listwy ASILO-A Ościeżnica w całości wykanana z płyty MDF. Opaski ościeżnicy o szerokości 80mm, zaokraglone na brzegach. Opaska pionowa łączy się z poziomą pod kątem 90 o. Zakres regulacji ościeżnicy 30mm. Tafla szklana satynowana jednostronnie. Na poniższym schemacie zaznaczono stronę satynowania dla modelu Aliante 1. SZEROKOŚĆ DRZWI CAŁOSZKLANYCH Z OŚCIEŻNICĄ REGULOWANĄ ASILO-A. Szerokość drzwi Wymiar w świetle przejścia ościeżnicy Optymalny wymiar otworu w murze ościeżnicy z opaskami S S Z S O * S MAX wymiary w [mm] WYSOKOŚĆ DRZWI CAŁOSZKLANYCH Z OŚCIEŻNICĄ REGULOWANĄ ASILO-A. Wysokość skrzydła Wymiar w świetle przejścia ościeżnicy Optymalny wymiar otworu w murze ościeżnicy z opaskami H S H H Z H O H MAX wymiary w [mm] 52 PRZEKRÓJ PIONOWY PRZEKRÓJ POZIOMY DRZWI LEWE Smax So Sz opaska pionowa opaska pozioma listwa pionowa listwa pozioma 30 G Hs PRZEKRÓJ POZIOMY DRZWI PRAWE Smax So Sz LISTWY WYK. I pionowa [dł. 2150mm], 1 szt. 50 / 61,50 65 / 79,95 pozioma [dł. 2150mm], 1 szt. 50 / 61,50 65 / 79,95 30 G OPASKI DRZWIOWE pionowa [dł. 2150mm], 1 szt. 50 / 61,50 65 / 79,95 pozioma [dł. 2150mm], 1 szt. 50 / 61,50 65 / 79,95 komplet do drzwi jednoskrzydłowych 130 / 159, / 209,10 komplet do drzwi dwuskrzydłowych 195 / 239, / 307,50 G - grubość muru 42 43

23 okucia ZAMEK MAGNETYCZNY - ciche zamykanie drzwi bez naciskania klamki - brak widocznej blachy zaczepowej przy zamkniętych drzwiach - nowoczesne rozwiązanie - 4 funkcje zamka (patentowy, wc, zwykły, oszczędny) dają możliwość stosowania w każdym pomieszczeniu - występuje w standardowym wyposażeniu drzwi bez dopłat! KLAMKI DEDYKOWANE K lamk i TUPAI z prostok ątnym sz yldem to absolutna nowość, dlatego zarezer wowaliśmy je tylko dla nasz ych K lientów. Eleganck ie k lamk i o nowoczesnym charakterze z ergonomiczną, w ygodną rękojeścią. Dostępne w pięciu wykończeniach. 96 CHROM SZCZOTKOWANY ZAWIAS WIDOCZNY - 2 sztuki/skrzydło - regulacja przy pomocy załączonych podkładek regulacyjnych - polski producent - klasyczne i sprawdzone rozwiązanie - występuje w standardowym wyposażeniu drzwi bez dopłat! 03 CHROM BŁYSZCZĄCY ZAWIAS UKRYTY - 2 sztuki/skrzydło - niewidoczny przy zamkniętych drzwiach - regulacja w trzech płaszczyznach - polski producent - przetestowany dla cykli otwierania i zamykania drzwi - bezawaryjny - dodatkowa opłata za komplet zawiasów do skrzydła jedynie 150 PLN netto! 142 NIKIEL SZCZOTKOWANY wentylacja 141 TYTAN 1. podfrezowanie wentylacyjne (15 mm) 2. szczelina wentylacyjna (w modelach PERTINI szyba/płycina krótsza o 15 mm) CZARNY 03,96,141,142 CZARNY 3. szczelina wentylacyjna (w modelach ALIANTE szyba krótsza o 10 mm) TUPAI 2730 RE BEZ ROZETY 155 / 190, / 209,10 Z ROZETĄ KLUCZ 170 / 209, / 233,70 Z ROZETĄ WC 190 / 233, / 258,

24 wykonczenia GRUPA I GRUPA II ŚNIEŻNA BIEL DĄB BIELONY DĄB LAGOSTA DĄB KURKUMA DĄB WĘDZONY DĄB CZEKOLADA DĄB CORVINA DĄB MOSCATO DĄB SIWY DĄB NEGRETTE DĄB SZARY ORZECH KARDAMON ORZECH CANALETTO ORZECH ALIGOTE ORZECH KERNER ORZECH CARDINAL ORZECH VILLARD SŁOMKOWY BEŻ PIASKOWY BEŻ WENGE BARBERA WENGE ORVIETTO WENGE MERLOT WENGE REGENT SZARA PLATYNA SZARY KAMIEŃ 46 47

25 Gdańsk Olsztyn Szczecin Bydgoszcz POLSKA WSCHODNIA PRZEDSTAWICIEL HANDLOWY Białystok Gorzów Wielkopolski POLSKA ZACHODNIA PRZEDSTAWICIEL HANDLOWY Poznań Warszawa Łódź Wrocław Lublin Opole Kielce Katowice Kraków Rzeszów Ceny w katalogu podane są w PLN (netto/brutto z 23% VAT) i obowiązują od dnia Wszystkie poprzednie katalogi tracą ważność. Producent udziela 24 miesięcznej gwarancji na skrzydła drzwiowe i ościeżnice. Więcej informacji dostępne w instrukcji montażu oraz karcie gwarancyjnej produktu. Katalog nie stanowi oferty w rozumieniu prawa i jest publikowany jedynie dla celów informacyjnych. Powyższe informacje są aktualne w chwili ukazania się niniejszej publikacji. Prowadząc politykę ciągłego rozwoju zastrzegamy sobie prawo do zmian i ulepszeń produktów przedstawionych w katalogu bez uprzedniego powiadomienia. DZIAŁ WSPARCIA SPRZEDAŻY sprzedaz@entra.pl PRODUCENT DRZWI MARKI ASILO: ENTRA sp. z o.o. Juszkowo, Zdrowa Pruszcz Gdański entra@entra.pl Kolorystyka przedstawiona w katalogu może się różnić od rzeczywistej. Zastrzegamy sobie prawo do błędów w druku. TU KUPISZ DRZWI ASILO:
