1 KARTA PRZEDMIOTU Nazwa w języku polskim: Nazwa w języku angielskim: Podstawy inżynierii miejskiej i budownictwa podziemnego Introduction to municipal engineering and underground structures CELE PRZEDMIOTU C1. Zapoznanie z rodzajami podziemnych budowli komunikacyjnych. Zapoznanie studentów z wybranymi (ważnymi) zagadnieniami z dziedziny podziemnych budowli komunikacyjnych i infrastrukturalnych C2. Zapoznanie studentów z zasadami i wytycznymi projektowania podziemnych obiektów komunikacyjnych. C3. Zapoznanie studentów z warunkami technicznymi jakim powinny odpowiadać wybrane obiekty inżynieryjne i komunikacyjne. - kształtowanie, podstawowe rozwiązania konstrukcyjne i materiałowe, - elementy C4. Zapoznanie wykonawstwa, studentów z zasadami wykonywania projektów budowlanych. - podstawowe wymaganie prawne.

2

3 Literatura (pozycje książkowe): 1. Kuczyński J.: Miejskie budowle sanitarne i podziemne, PWN, Warszawa Wrocław, (J. Kuczyński, C. Madryas: Miejskie budowle podziemne, skrypt P. Święt, Kielce 1990) 2. Bartoszewski J., Lessear S.: Tunele i przejścia podziemne w miastach, WKŁ, Warszawa, Stamatello H.: Tunele i miejskie budowle podziemne, Arkady, Glinicki S.: Budownictwo podziemne, Wydawnictwo Politechniki Białostockiej, Gałczyński S.: Podstawy budownictwa podziemnego, Oficyna Wydawnicza PWr., Furtak K., Kędracki M.: Podstawy budowy tuneli, Wydawnictwo Politechniki Krakowskiej, 2005.

4 Literatura c.d. 7. Kuliczkowski A., Madryas C.: Tunele wieloprzewodowe, Wydawnictwo Politechniki Świętokrzyskiej, 1998, (Kuliczkowski A., Madryas C.: Tunele wieloprzewodowe dawniej i współcześnie, Wydawnictwo Politechniki Świętokrzyskiej, 2014). 9. Nawrat S., Napieraj S., Wentylacja i bezpieczeństwo w tunelach komunikacyjnych, UWN-D, Kraków Świst E., Hydrotechniczne i komunikacyjne budowle podziemne : wybrane zagadnienia projektowania i budowy, Wydawnictwo STO, Bielsko-Biała Tajduś A., Cała M., Tajduś K., Geomechanika w budownictwie podziemnym. Projektowanie i budowa tuneli, Wyd. AGH, Kraków 2012.

5 (ćwiczenia projektowe) Korzeniewski W.: Parkingi i garaże dla samochodów osobowych. Wymagania techniczno- prawne, COIB, 2000 Michalak H.: Garaże wielostanowiskowe projektowanie i realizacja, Arkady, Neufert P.: Podręcznik projektowania archtektoniczno-budowlanego, Arkady, 2012.

6 powiązane akty prawne ROZPORZĄDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia 30 maja 2000 r., w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie. Dziennik Ustaw nr 63 z 2002 r., pozycja 735 (Dz.U ) (zmiany ostatnia 2015) ROZPORZĄDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Warszawa, dnia 29 stycznia 2016 r. Poz. 124 OBWIESZCZENIE MINISTRA INFRASTRUKTURY I BUDOWNICTWA z dnia 23 grudnia 2015 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Transportu i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r., w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dziennik Ustaw nr 75 z 2002 r., pozycja 690 (Dz.U ) Warszawa, dnia 18 września 2015 r. Poz OBWIESZCZENIE MINISTRA INFRASTRUKTURY I RO ZWOJU z dnia 17 lipca 2015 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ostatnia zmiana: 2017 r.

7 powiązane akty prawne cd. ROZPORZĄDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia 10 września 1998 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle kolejowe i ich usytuowanie. Dz.U nr 151 poz. 987 ostatnia zmiana: 2018 r. ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 17 czerwca 2011 r. w sprawie warunków technicznych, jakim powinny odpowiadać obiekty budowlane metra i ich usytuowanie, Dz.U nr 144 poz. 859 Dyrektywa 2004/54/WE Parlamentu Europejskiego i Rady z dnia 29 kwietnia 2004 r. w sprawie minimalnych wymagań bezpieczeństwa dla tuneli w transeuropejskiej sieci drogowej;

8 Elementy infrastruktury podziemnej miast Piwnice i parkingi Infrastruktura sieciowa Tunele samochodowe i tunele dla pieszych Obiekty handlowe i inne usługi Tunele metro i kolejowe Laboratoria i budowle specjalnego przeznaczenia Zbiorniki (gazu, paliw płynnych, itp.) Obiekty przeznaczenia wojskowego: schrony,hangary,itp. Nekropolia

9 wg. ustawy: Prawo budowlane budynek obiekt budowlany, który jest trwale związany z gruntem, wydzielony z przestrzeni za pomocą przegród budowlanych oraz posiada fundamenty i dach B.Przybyła, I-14, PWr.

10 Typy budowli w infrastrukturze podziemnej obiekty kubaturowe ( punktowe ): piwnice, garaże, zbiorniki, obiekty handlowe i usługowe, stacje metro i kolei, komory techniczne, laboratoria, hangary, itp. obiekty liniowe: - rurociągi i kable (infrastruktura sieciowa) - tunele (transport towarów, ludzi i cieczy)

11 Pojęcia podstawowe (za Glinicki S.): wyrobisko podziemne pusta przestrzeń w ośrodku gruntowym, wykonana celowo przez ludzi, powstała po wydobyciu gruntu konstrukcja podziemna jest to konstrukcja służąca do obudowy wyrobiska podziemnego budowla podziemna: jest to konstrukcja inżynierska zagłębiona poniżej powierzchni terenu. tunel budowla podziemna stanowiąca przejście podziemne dla urządzenia komunikacyjnego lub transportowego. Tunele są obiektami o charakterze liniowym. Ich cechą wspólną jest, że w ich wnętrzu odbywa się ruch urządzeń, ludzi lub ciał znajdujących się w stanie stałym, płynnym lub gazowym.

12 Klasyfikacja tuneli ze względu na przeznaczenie wg PN-S-02203:1997: Tunele komunikacyjne -- Terminologia i klasyfikacja tunele komunikacyjne transportowe Tunele komunikacyjne: tunele kolejowe, tunele metra, tunele samochodowe, tunele dla ruchu pieszych, tunele żeglowne. Tunele transportowe: tunele hydrotechniczne, tunele wodociągowe, tunele zbiorcze dla urządzeń miejskich, tunele kanalizacyjne, tunele transportowe w zakładach przemysłowych.

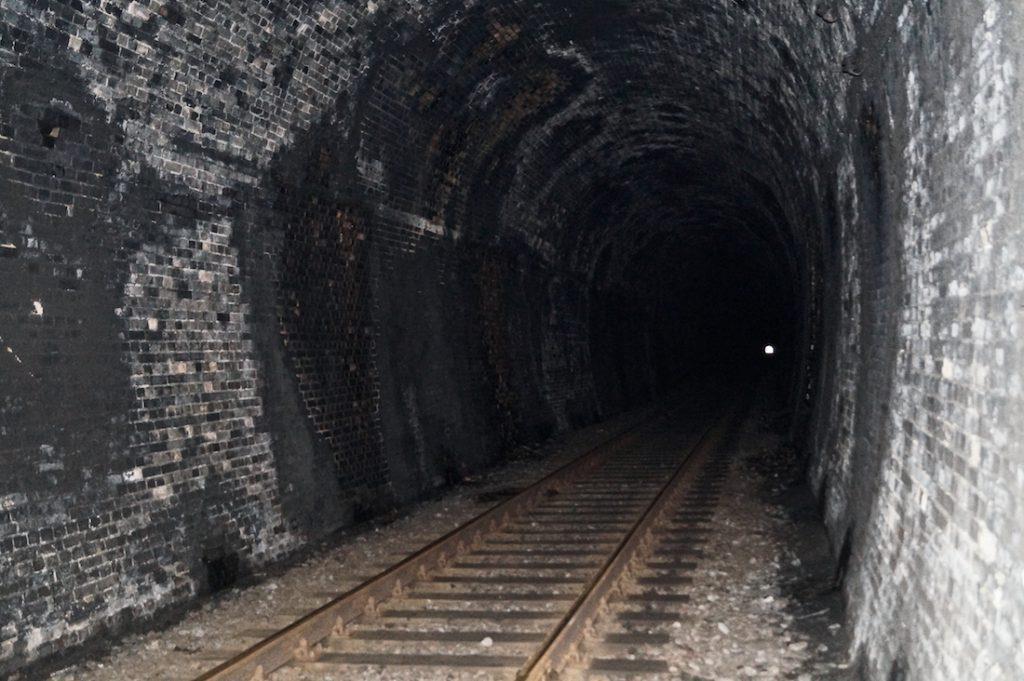

13 tunelu pod Małym Wołowcem

14

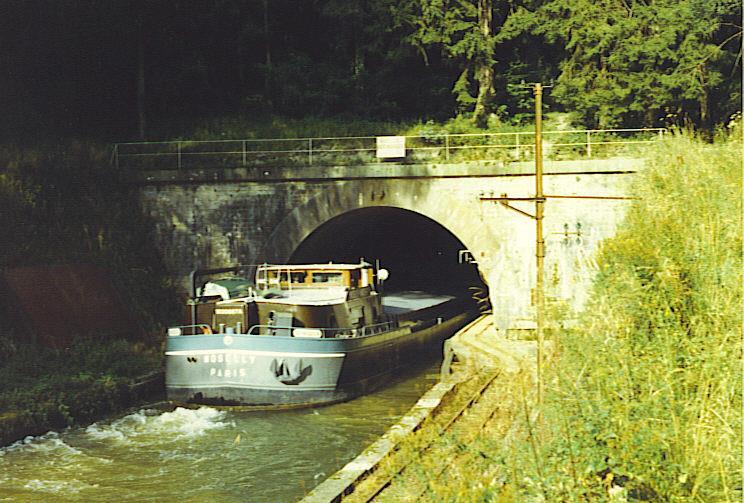

15 tunel komunikacyjny żeglowny na kanale łączącym Marnę z Renem źródło wikipedia.org

16 Kolektor żelbetowy Odra we Wrocławiu jako tunel transportowy, tunel kanalizacyjny

17

18

19

20

21 q1 q2 t B.Przybyła, I-14, PWr.
