1 ISO 9001: 2000 Wy³¹czniki Roz³¹czniki Od³¹czniki Uziemniki Napêdy Akcesoria OW Od³¹cznik wnêtrzowy Katalog Nr PL

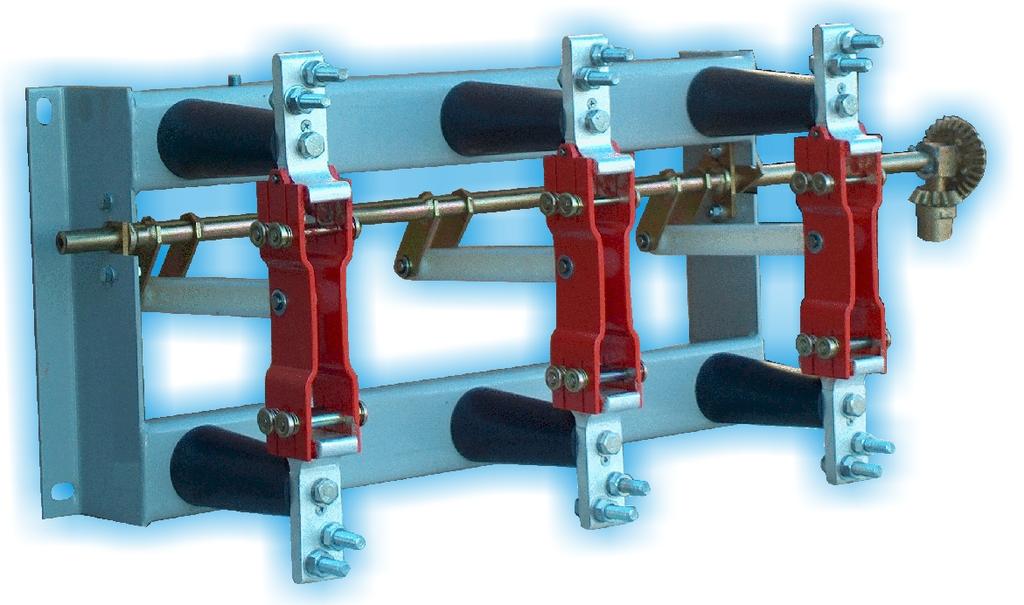

2 1. ZASTOSOWANIE. Od³¹czniki trójbiegunowe wnêtrzowe przeznaczone s¹ do zamykania i otwierania obwodów elektrycznych, w których nie p³ynie pr¹d. W po³o eniu otwartym stwarzaj¹ widoczn¹ i bezpieczn¹ przerwê izolacyjn¹. Uziemniki nabudowane na od³¹cznikach przeznaczone s¹ do zwierania i uziemiania sieci od³¹czonej uprzednio od napiêcia. Stosowane s¹ we wnêtrzowych wysokonapiêciowych urz¹dzeniach rozdzielczych pr¹du zmiennego. 2. ZALETY. Modu³owa budowa (³atwoœæ zmiany konfiguracji); Mo liwoœæ zabudowy napêdów o ruchu posuwistym lub obrotowym ciêgna; Mo liwoœæ wyboru strony zabudowy napêdu (lewa / prawa); Wspó³praca z napêdem silnikowym typu NSW303; Wysokie parametry techniczno eksploatacyjne; Dostosowane do potrzeb eksploatacyjnych; Niezawodnoœæ dzia³ania. 3. ZGODNOŒÆ Z NORMAMI. Od³¹czniki typu OW spe³niaj¹ wymagania normy polskiej PN93/E zgodnej z norm¹ miêdzynarodow¹ IEC 129: BUDOWA I ZASADA DZIA ANIA. Od³¹czniki typu OW maj¹ konstrukcjê sieczn¹. Podstawê od³¹cznika stanowi rama stalowa, na podstawie zamontowane s¹ izolatory wsporcze na których nabudowany jest tor pr¹dowy. Izolacjê miêdzybiegunow¹ stanowi przerwa powietrzna, a w wykonaniu o zmniejszonej podzia³ce miêdzybiegunowej od³¹czniki wyposa one s¹ dodatkowo w p³yty izolacyjne. Od³¹czniki mog¹ pracowaæ w po³o eniu pionowym lub poziomym. Od³¹czniki OW mog¹ byæ napêdzane napêdem silnikowym typu NSW303 lub napêdami rêcznymi typu NR1, NRK, NRWO4. Konstrukcja od³¹czników o pr¹dzie znamionowym 800A i 1600A pozwala na proste dobudowanie uziemników. Uziemniki mog¹ byæ umieszczone od strony styku sta³ego nieroz³¹cznego (uziemniki dolne) lub od strony styku sta³ego roz³¹cznego (uziemniki górne). Od³¹cznik z nabudowanym uziemnikiem (górnym lub dolnym) wyposa any jest w blokadê mechaniczn¹ zapewniaj¹c¹ prawid³owy cykl ³¹czeniowy (uniemo liwia za³¹czenie uziemnika przy zamkniêtym torze pr¹dowym od³¹cznika). Na podstawie od³¹cznika znajduje siê zacisk uziomowy ze œrub¹ M12x40. Od³¹czniki mog¹ byæ wyposa ane w ³¹cznik pomocniczy sprzê ony z aparatem na przeciwleg³ym do napêdu koñcu wa³u. 5. DANE TECHNICZNE. Lp. 1. Znamionowe napiêcie robocze 2. Znamionowy pr¹d ci¹g³y 3. Pr¹d szczytowy Parametr Wartoœæ 12 [kv] 12 [kv] 24 [kv] 24 [kv] 800 [A] 1600 [A] 800 [A] 1600 [A] 63 [ka] 80 [ka] 40 [ka] 80 [ka] 36 [kv] 1600 [A] 80 [ka] 4. Pr¹d zwarciowy 1sek. 3sek. 16 [ka] 31,5 [ka] [ka] [A] [ka] [A] 800 [A] 1600 [A] 31,5 [ka] 5. Napiêcie probiercze (50Hz) dla izolacji: doziemniej i miêdzybiegunowej. miêdzyzaciskowej 28 [kv] 32 [kv] 28 [kv] 32 [kv] 50 [kv] 60 [kv] 50 [kv] 60 [kv] 95 [kv] 120 [kv] 6. Udarowe napiêcie probiercze izolacji: doziemniej i miêdzybiegunowej. miêdzyzaciskowej 75 [kv] 85 [kv] 75 [kv] 85 [kv] 125 [kv] 145 [kv] 125 [kv] 145 [kv] 190 [kv] 220 [kv] 7. Podzia³ka miêdzybiegunowa: w izolacji powietrznej w izolacji powietrznej z dodatkow¹ przegrod¹ izolacyjn¹ 200 [mm] 125 [mm] 180 [mm] [mm] 275 [mm] 160 [mm] 275 [mm] [mm] 390 [mm] [mm] 8. Masa od³¹cznika bez uziemnika z uziemnikiem 24 [kg] 32 [kg] 33 [kg] [kg] 35 [kg] 42 [kg] 50 [kg] [kg] 90 [kg] 98 [kg] 6. OD CZNIK WNÊTRZOWY TYPU OW NA NAPIÊCIA 12 I 24kV I PR DZIE ZNAMIONOWYM 800A OW Przyk³ady zamówieñ A Z P UD UG Od³¹cznik wnêtrzowy Napiêcie znamionowe 12 kv Napiêcie znamionowe 24 kv Znamionowy pr¹d ci¹g³y 800 A Wyposa ony w izolatory ywiczne Wyposa ony w izolatory porcelanowe Z no ami uziemiaj¹cymi u do³u od³¹cznika 1 Z no ami uziemiaj¹cymi u góry od³¹cznika 1 2 Podzia³ka miêdzybiegunowa 125 mm dla 12 kv Podzia³ka miêdzybiegunowa 200 mm dla 12 kv Podzia³ka miêdzybiegunowa 160 mm dla 24 kv 2 Podzia³ka miêdzybiegunowa 275 mm dla 24 kv Przyk³ady zamówieñ B Od³¹cznik wnêtrzowy OW12/8/Z/UD/200 Napêd silnikowy NSW303/220Vdc (napêd od³¹cznika) Napêd rêczny NR1/01 (napêd no y uziemiaj¹cych). ¹cznik pomocniczy K 16 (3NO+3NC) Oznacza od³¹cznik na napiêcie 12kV, pr¹d znamionowy 800A, na izolatorach ywicznych, z uziemnikiem dolnym i podzia³ce miêdzybiegunowej 200mm, przystosowany do monta u napêdu silnikowego i rêcznego z lewej strony Od³¹cznik wnêtrzowy OW24/8/Z/UG/270 Napêd rêczny NR1/01 (napêd od³¹cznika). Napêd rêczny NR1/02 (napêd no y uziemiaj¹cych). Napêd od³¹cznika i uziemnika z prawej strony. Oznacza od³¹cznik na napiêcie 24kV, pr¹d znamionowy 800A, na izolatorach ywicznych, z uziemnikiem górnym i podzia³ce miêdzybiegunowej 275mm, przystosowany do monta u napêdów rêcznych z prawej strony. Strona 2/8

3 Uwagi: 1) Typowe wykonanie od³¹cznika przystosowane jest do monta u napêdów po lewej stronie. Istnieje mo liwoœæ zamontowania napêdów po stronie prawej. Stronê, po której montowany bêdzie napêd precyzujemy patrz¹c na od³¹cznik od strony torów pr¹dowych. 2) Z przegrodami izolacyjnymi w przestrzeni miêdzybiegunowej (patrz szkice wymiarowe). 3) Przy formuowaniu zamówienia nale y podaæ typ napêdu, do którego ma zostaæ dostosowany od³¹cznik: obrotowy ruch ciêgna : NSW303, NR1, NRK posuwisty ruch ciêgna: NRW04, NR3B Wyposa enie dodatkowe: ³¹cznik pomocniczy montowany bezpoœrednio na wale od³¹cznika (uziemnika) w konfiguracjach (2NO+2NZ), (3NO+3NZ). ³¹cznik pomocniczy pakietowy typu P1 w konfiguracji (6NO+6NZ) sprzêgany z wa³em od³¹cznika (uziemika) za pomoc¹ ciêgna sprzêgaj¹cego d³ugoœci 1m. 7. OD CZNIKI WNÊTRZOWE TYPU OW NA NAPIÊCIE 12 i 24 kv i PR D ZNAMIONOWY 800 A. Przy³¹cze 800A A3 A4 B1 Typ od³¹cznika OW12/8/Z/125 (wyposa ony w przegrody izolacyjne) OW12/8/Z/UG/125 (wyposa ony w przegrody izolacyjne) OW12/8/Z/UD/125 (wyposa ony w przegrody izolacyjne) Wymiary [mm] A2 A3 A4 A5 A6 B1 B2 B3 C1 C OW12/8/Z/ OW12/8/Z/UG/200 OW12/8/Z/UD/ OW24/8/Z/160 (wyposa ony w przegrody izolacyjne) OW24/8/Z/UG/160 (wyposa ony w przegrody izolacyjne) OW24/8/Z/UD/160 (wyposa ony w przegrody izolacyjne) OW24/8/Z/ OW24/8/Z/UG/275 OW24/8/Z/UD/ C3 C Strona 3/8

4 8. OD CZNIK WNÊTRZOWY TYPU OW NA NAPIÊCIE 12 i 24 kv i PR D ZNAMIONOWY 1600 A. A2 A3 Typ od³¹cznika OW12/16/Z/180 OW24/16/Z/ Wymiary [mm] A2 A3 B1 B2 C C C OD CZNIK WNÊTRZOWY TYPU OW NA NAPIÊCIE 36 kv i PR D ZNAMIONOWY 1600 A. B2 B1 A3 8 A4 A A5 A2 C1 C3 C2 Typ od³¹cznika OW36/16/Z/390 OW36/16/Z/390/UD OW36/16/Z/390/UG Wymiary [mm] A2 A4 A5 A6 B1 B C C2 C Strona 4/8

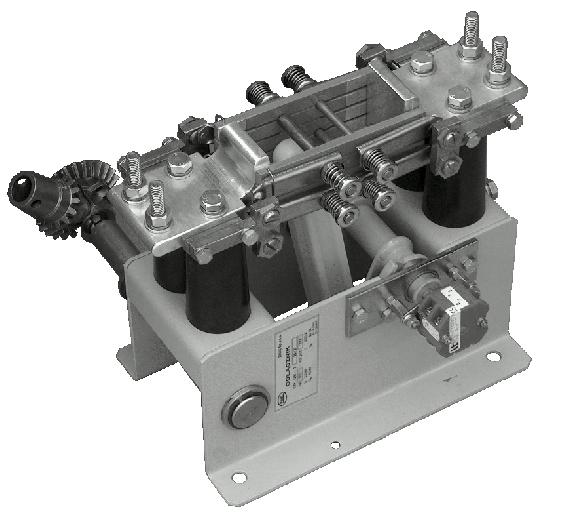

5 WYSOKOPR DOWE OD CZNIKI WNÊTRZOWE TYPU OW 10. DANE TECHNICZNE. Lp. 1. Znamionowe napiêcie robocze 2. Znamionowy pr¹d ci¹g³y Parametr Wartoœæ 3,6 [kv] 3,6 [kv] 12 [kv] 12 [kv] 36 [kv] 36 [kv] [A] [A] [A] [A] [A] [A] 3. Pr¹d szczytowy 150 [ka] 150 [ka] 150 [ka] 150 [ka] 125 [ka] 150 [ka] 4. Pr¹d zwarciowy 1sek. 60 [ka] 60 [ka] 60 [ka] 60 [ka] 50 [ka] 60 [ka] 5. Napiêcie probiercze (50Hz) dla izolacji: doziemniej i miêdzybiegunowej. miêdzyzaciskowej 10 [kv] 12 [kv] 10 [kv] 12 [kv] 28 [kv] 32 [kv] 28 [kv] 32 [kv] 70 [kv] 80 [kv] 70 [kv] 80 [kv] 6. Udarowe napiêcie probiercze izolacji: doziemniej i miêdzybiegunowej. miêdzyzaciskowej 40 [kv] 46 [kv] 40 [kv] 46 [kv] 75 [kv] 85 [kv] 75 [kv] 85 [kv] 170 [kv] 195 [kv] 170 [kv] 195 [kv] 7. Podzia³ka miêdzybiegunowa: w izolacji powietrznej 260 [mm] 260 [mm] 300 [mm] 300 [mm] 360 [mm] 520 [mm] 8. Masa od³¹cznika bez uziemnika z uziemnikiem 59 [kg] 76 [kg] 65 [kg] 80 [kg] 95 [kg] 130 [kg] OD CZNIK WNÊTRZOWY TYPU JEDNOBIEGUNOWY OW NA NAPIÊCIE TYPU 36 kv OW i PR D ZNAMIONOWY 1600 A. NA NAPIÊCIE 3,6 kv i PR D ZNAMIONOWY 2500 A i 4000A wg zamówienia f M Strona 5/8

6 12. OD CZNIK WNÊTRZOWY DWUBIEGUNOWY TYPU OW NA NAPIÊCIE 3,6 kv i PR D ZNAMIONOWY 2500 A i 4000A f OD CZNIK WNÊTRZOWY TYPU OW NA NAPIÊCIE 12 kv i PR D ZNAMIONOWY 2500 A i 4000 A. f14 B4 15 A2 A3 A M wg zamówienia C5 C3 B1 B2 B3 C2 C1 Typ od³¹cznika OW12/25/Z/300 OW12/40/Z/300 Wymiary [mm] A2 A3 A4 B1 B2 B3 B4 C1 C2 C3 C Strona 6/8

7 14. OD CZNIK WNÊTRZOWY TYPU OW36/25/Z/360: (36 kv, 2500 A). 15. OD CZNIK WNÊTRZOWY TYPU OW36/31,5/Z/520 (36 kv, 3150 A). Strona 7/8

8 Zapytanie ofertowe wzór zamówienia Typ od³¹cznika Wnêtrzowy Napiêcie znamionowe... kv Pr¹d znamionowy... A Pr¹d zwarciowy 1sek.... ka Podzia³ka miêdzybiegunowa... mm Numer zamówieniowy od³¹cznika OW / _ / _ / / _ (zgodnie z tabel¹ zamówieniow¹, str. 2) Wyposa enie podstawowe od³¹cznika Rodzaj napêdu Napêd rêczny typu NR1 Napêd rêczny typu NRW Napêd silnikowy NSW30 Umiejscowienie napêdu Po lewej stronie Po prawej stronie Uziemnik Brak Górny Dolny Wyposa enie dodatkowe od³¹cznika ¹cznik pomocniczy 2R + 2Z 3R + 3Z LP1 Montowany bezposrednio na od³¹czniku Montowany bezposrednio na od³¹czniku Sprzê ony za pomoc¹ ciêgna Blokada elektromagnetyczna do napêdu rêcznego typu NR1 Jest Napiêcie blokady elektromagnetycznej AC Brak DC 24V 110V 220V Liczba sztuk od³¹czników :... Termin dostawy :... Warunki dostawy :... Uwagi: 1) Istnieje mo liwoœæ dostosowania innej podzia³ki miêdzybiegunowej 2) Zastrzega siê mo liwoœæ wprowadzania zmian wynikaj¹cych z postêpu technicznego Zak³ad Wytwórczy Aparatów Elektrycznych Sp. z o.o. ul. Gdañska 60; Lêbork Tel.: (059) ; Fax: (059) zwae@zwae.com.pl
