1 MINISTERSTWO OBRONY NARODOWEJ INSPEKTORAT WSPARCIA SIŁ ZBROJNYCH WOJSKOWY OŚRODEK BADAWCZO - WDROŻENIOWY SŁUŻBY MUNDUROWEJ WOJSKOWA DOKUMENTACJA TECHNICZNO-TECHNOLOGICZNA Ubranie ocieplające Wzór 127/MON Za zgodność Arkusz uzgodnień na stronie 2. Niniejsza dokumentacja jest własnością Skarbu Państwa reprezentowanego przez Ministra Obrony Narodowej. Żadna część dokumentacji nie może być rozpowszechniana bez zgody Komendanta WOBWSM.

2 Arkusz uzgodnień - tylko w dokumentacji oryginalnej do Wojskowej Dokumentacji Techniczno - Technologicznej do wykonania partii próbnej ubrań ocieplających. Ubranie ocieplające Wzór 127/MON nr klasyfikatora hierarchicznego

3 3 Spis treści Arkusz uzgodnień - tylko w dokumentacji oryginalnej Fotografia wyrobu Przedmiot dokumentacji Opis ogólny wyrobu Wymagania techniczne Wykaz materiałów zasadniczych i dodatków Rodzaje szwów i ściegów maszynowych Dopuszczalne sztukowanie elementów Tabela klasyfikacji wielkości Zestawienie elementów składowych Opis wykonania Cechowanie, składowanie i pakowanie Cechy dostawcy Składanie i pakowanie Zasady odbioru Tryb oceny zgodności Nadzór nad wyrobem Postanowienia ogólne Badania zdawczo odbiorcze Badania okresowe Badania typu Zakres, wymagania i metody badań Wzór wyrobu... Błąd! Nie zdefiniowano zakładki. 8.4 Gwarancja na wyrób Rysunki techniczne Tabela wymiarów wyrobu gotowego Tabela wymiarów stałych i pomocniczych Załącznik A ( normatywny ) Zestawienie wymagań techniczno użytkowych dwuwarstwowego laminatu artykuł 2Luc Załącznik B ( normatywny ) Zestawienie wymagań techniczno użytkowych tkaniny poliestrowej artykuł BI Uoc Załącznik C ( normatywny ) Wymagania dla dodatków konfekcyjnych ubrania ocieplającego Załącznik D ( normatywny ) Wymagania dla wyrobu gotowego... 61

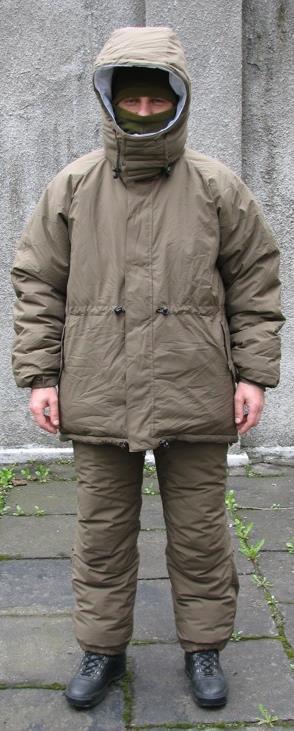

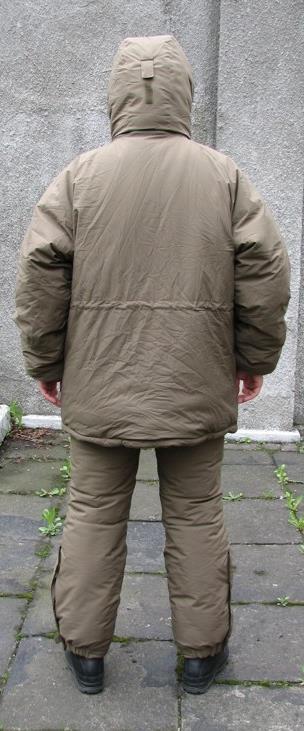

4 4 1 Fotografia wyrobu Fotografia 1 Fotografia 2

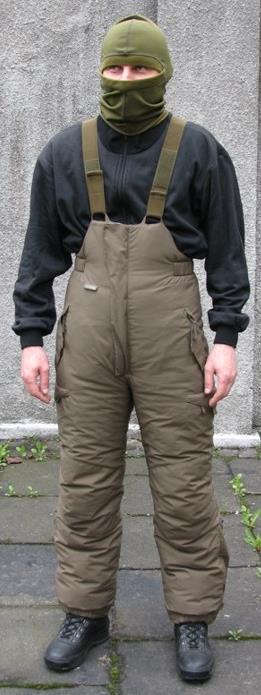

5 5 Fotografia 3 Fotografia 4

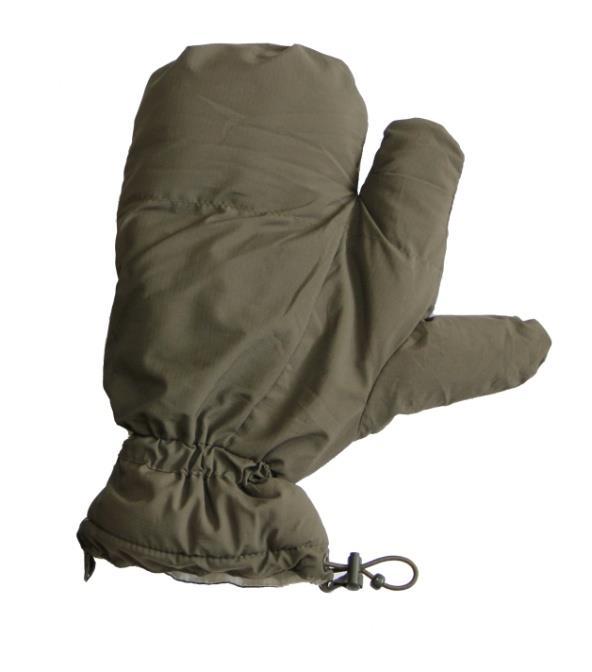

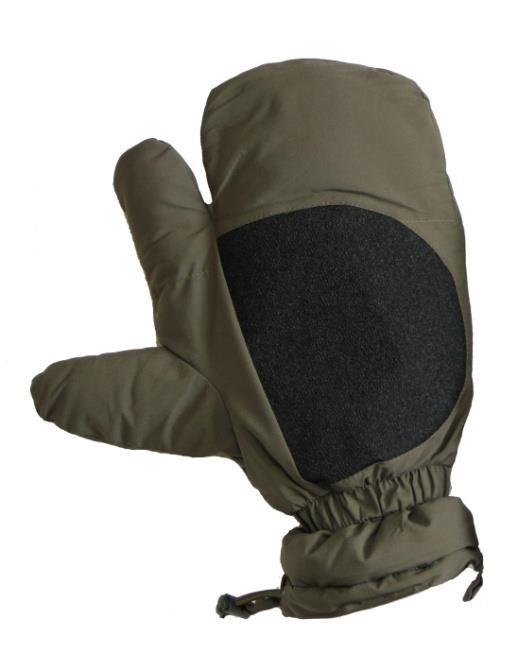

6 6 Fotografia 5 Fotografia 6 Fotografia 7

7 7 2 Przedmiot dokumentacji Przedmiotem dokumentacji są wymagania techniczno-użytkowe dla kompletu ubrania ocieplającego Wzór 127/MON składającego się z kurtki, spodni, rękawic i pokrowców. 3 Opis ogólny wyrobu Ubranie ocieplające składa się z kurtki z dopinanym kapturem, spodni typu ogrodniczki i rękawic. Ocieplenie elementów ubrania stanowi wypełnienie w postaci włókniny puszystej. Poszczególne części kompletu wyposażone są w pokrowce z tkaniny zasadniczej w kolorze khaki. Rozwiązanie modelowe kurtki przedstawiono na fotografiach 1 i 2. Kurtka ocieplająca ze stójką i dopinanym kapturem. Zapięcie kurtki na zamek błyskawiczny, osłonięte dwoma listwami. Na listwę zapięcia przodu naszyte cztery odcinki taśm samosczepnych. Rękawy reglanowe, dwuczęściowe. Doły rękawów zakończone doszywanymi mankietami, z umieszczonymi wewnątrz odcinkami taśm elastycznych. Na łokciach rękawów i barkach zastosowane dodatkowe wzmocnienia z podwójnej warstwy materiałów, chroniące wyrób przed przecieraniem. Kurtka z dwiema pojemnymi kieszeniami wewnętrznymi. Linia otworu kieszeniowego usytuowana skośnie do krawędzi linii przodu. Kieszenie zamykane na zamki błyskawiczne, z patkami zapinanymi na taśmy samosczepne. Kaptur z możliwością dopięcia przy pomocy zamka błyskawicznego, skonstruowany w sposób umożliwiający noszenie ubrania z hełmem wojskowym. Kurtka z regulacją obwodów stójki, kaptura, pasa i dołu, przez umieszczone w tunelach elastyczne sznurki zakończone stoperami. Po stronie w kolorze khaki: w kapturze, pasie i dole sznurki wyprowadzone z lewej i prawej strony przodu kurtki, w stójce po lewej stronie. Po stronie w kolorze białym: w pasie sznurki wyprowadzone z lewej i prawej strony przodu, w stójce po lewej stronie. Do regulacji głębokości kaptura i obwodów dołów rękawów zastosowano patki, zapinane na elementy z taśm samosczepnych. Patki wszyte do mankietów rękawów po stronie w kolorze khaki. Patka w kapturze naszyta po stronie w kolorze khaki. Rozwiązanie modelowe spodni przedstawiono na fotografiach 3 i 4. Spodnie ocieplające typu głębokie ogrodniczki, z szelkami z taśm elastycznych zapinanymi w przodzie na taśmy samosczepne. W linii środka przodu wszyty zamek błyskawiczny, osłonięty obustronnie listwami. Na listwie wierzchniej i na prawym przodzie naszyte elementy z taśmy samosczepnej. Na wysokości pasa spodni, na bokach i w częściach tyłu, tunele z taśmą elastyczną dopasowującą wyrób do sylwetki użytkownika. Spodnie z czterema pojemnymi, bocznymi kieszeniami. Dwie kieszenie umieszczone na szwach zewnętrznych nogawek, z otworem kieszeniowym prostopadłym do linii szwów, dwie w przodzie spodni, usytuowane skośnie do linii środka przodu. Kieszenie zabezpieczone patkami zapinanymi na taśmy samosczepne. Na siedzeniu i kolanach spodni naszyte wzmocnienia z podwójnej warstwy materiału chroniące przed przecieraniem. Na szwach zewnętrznych dołów nogawek wykonane rozporki umożliwiające założenie spodni bez konieczności zdejmowania obuwia. Zamki błyskawiczne w nogawkach osłonięte listwami z naszytymi elementami z taśm samosczepnych. Listwy z wszytymi w krawędzie uchwytami, ułatwiającymi otwarcie zapięcia w rękawicach. W części obwodu dołu nogawek tunele z umieszczoną wewnątrz taśmą elastyczną. Obwody i elastyczność ściągacza dostosowana do obwodów cholewek obuwia przeznaczonego do użytkowania z ubraniem ocieplającym. Rozwiązanie modelowe rękawic przedstawiono na fotografiach 5 i 6. Rękawice ocieplające z trzema palcami, w rozwiązaniu konstrukcyjnym umożliwiającym noszenie ich na zimowych rękawicach pięciopalcowych lub rękawicach taktycznych. W częściach chwytnych dłoni, po obu stronach wszyte antypoślizgowe nakładki. Na linii nadgarstka po stronie w kolorze khaki ściągacz wykonany w formie tunelu z taśmą elastyczną. Rękawice zakończone dodatkowym ściągaczem uszczelniającym wyrób na rękawach kurtek - sznurek elastyczny wyprowadzony po stronie w kolorze khaki. Rozwiązanie konstrukcyjne pokrowców na elementy kompletu ubrania ocieplającego przedstawiono na fotografii 7. Pokrowce z tkaniny zasadniczej w kolorze khaki, w formie worków zakończonych ściągaczami. Ściągacze usytuowane w górnej części pokrowców wykonane w formie tuneli z elastycznymi sznurkami i stoperami zabezpieczającymi przed rozsuwaniem zapięć. W doszywanych dnach worków i na szwach bocznych worków uchwyty transportowe. Na taśmach umieszczonych w szwach łączących dna z bokami pokrowców zamocowane karabińczyki. Wymiary pokrowców dostosowane do gabarytów złożonych elementów ubrania. Sznurki elastyczne o długościach umożliwiających przypięcie pętli do karabińczyka.

8 8 4 Wymagania techniczne Do wykonania obowiązują: - Wojskowa Dokumentacja Techniczno-Technologiczna wyrobu do wykonania partii próbnej, - zatwierdzony wzór wyrobu, - specyfikacje techniczne materiałów zasadniczych i dodatków wg wymagań określonych w tablicy Wykaz materiałów zasadniczych i dodatków Zestawienie podstawowych materiałów zasadniczych i dodatków stosowanych w wykonaniu ubrania ocieplającego przedstawiono w tablicy 1. Tablica 1 Nazwa materiału Typ, rodzaj, charakterystyka materiału 1 2 Tkanina zasadnicza w kolorze khaki Tkanina w kolorze białym laminat dwuwarstwowy 2Luc w kolorze khaki tkanina poliestrowa BI Uoc w kolorze białym 3 Włóknina puszysta syntetyczna, ocieplająca włóknina puszysta 4 Włóknina płaska barierowa włóknina płaska w kolorze białym 5 Wkład odzieżowy włókninowy wkład odzieżowy 6 Dzianina dzianina poliestrowa podszewkowa w kolorze khaki Oznaczenia i wymagania wg Załącznik A Załącznik B Załącznik C, tablica C.1, lp. 1 Załącznik C, tablica C.1, lp. 2 Załącznik C, tablica C.1, lp. 3 Załącznik C, tablica C.1, lp Nici odzieżowe Tkanina antypoślizgowa Taśma samosczepna do przeszyć zewnętrznych: nici rdzeniowe bawełniano poliestrowe, o masie liniowej 45 ± 10 tex i minimalnej średniej sile zrywającej 16 N, w kolorze tkaniny zasadniczej khaki lub białej do przeszyć wewnętrznych: nici z włókien poliestrowych odcinkowych, o masie liniowej 33 ± 5 tex i minimalnej średniej sile zrywającej 9,5 N, w kolorze tkaniny zasadniczej khaki lub białej tkanina antypoślizgowa w kolorze khaki pętelkowe i haczykowe taśmy samosczepne o szerokości 2 cm w kolorze khaki pętelkowe i haczykowe taśmy samosczepne o szerokości 2 cm w kolorze białym pętelkowe i haczykowe taśmy samosczepne o szerokości 4 cm w kolorze khaki PN-ISO 1139:1998 PN-EN 12590:2002 Załącznik C, Tablica C.1, lp. 29 Załącznik C, tablica C.1, lp.; 5, 6, 7, 8

9 9 Tablica 1 ( ciąg dalszy ) Nazwa materiału Typ, rodzaj, charakterystyka materiału 13 szelkowa taśma elastyczna o szerokości 4 cm w kolorze khaki 14 Taśma elastyczna taśma elastyczna o szerokości 1,5 cm 15 taśma elastyczna o szerokości 2,5 cm 16 taśma elastyczna o szerokości 3 cm Taśma konfekcyjna Zamek błyskawiczny, kieszenie Zamek błyskawiczny, przód spodni Zamek błyskawiczny, nogawki Zamek błyskawiczny, przód kurtki Zamek błyskawiczny, kaptur Sznurek elastyczny Oczko Stoper Końcówka sznurka elastycznego Koralik 35 Karabińczyk taśma konfekcyjna w kolorze khaki o szerokości 2,5 cm taśma konfekcyjna w kolorze khaki o szerokości 8 mm taśma bawełniana w kolorze białym o szerokości 4,0 cm tworzywowy, średniocząstkowy zamek błyskawiczny jednosuwakowy, dwustronnie nierozdzielny w kolorze khaki tworzywowy, średniocząstkowy zamek błyskawiczny jednosuwakowy, jednostronnie nierozdzielny w kolorze khaki, z przekładalnym uchwytem suwaka tworzywowy, średniocząstkowy zamek błyskawiczny jednosuwakowy, jednostronnie nierozdzielny w kolorze khaki z przekładalnym uchwytem suwaka tworzywowy, średniocząstkowy zamek błyskawiczny dwusuwakowy, rozdzielny w kolorze khaki tworzywowy, średniocząstkowy zamek błyskawiczny jednosuwakowy, rozdzielny w kolorze khaki sznurek elastyczny o średnicy 3 mm, z oplotem w kolorze khaki sznurek elastyczny o średnicy 3 mm, z oplotem w kolorze białym mosiężne oczko oksydowane lub lakierowane w kolorze khaki mosiężne oczko niklowane lub lakierowane w kolorze białym jednosprężynowy stoper z tworzywa sztucznego w matowym kolorze khaki jednosprężynowy stoper z tworzywa sztucznego w matowym kolorze białym jednosprężynowy stoper z tworzywa sztucznego w matowym kolorze khaki, z dodatkowym otworem lub dwoma otworami do taśmy zabezpieczenie sznurka elastycznego wykonane z tworzywa sztucznego w matowym kolorze khaki koralik z tworzywa sztucznego w kolorze khaki koralik z tworzywa sztucznego w kolorze białym lub przezroczysty karabińczyk z tworzywa sztucznego w matowym kolorze czarnym Oznaczenia i wymagania wg Załącznik C, tablica C.1, lp. 9 Załącznik C, tablica C.1, lp. 10 Załącznik C, tablica C.1, lp. 11 Załącznik C, tablica C.1, lp.12 Załącznik C, tablica C.1, lp. 30 Załącznik C, tablica C.1, lp. 13 Załącznik C, tablica C.1, lp. 14 Załącznik C, tablica C.1, lp. 15 Załącznik C, tablica C.1, lp. 16 Załącznik C, tablica C.1, lp. 17 Załącznik C, tablica C.1, lp. 18 Załącznik C, tablica C.1, lp. 19 Załącznik C, tablica C.1, lp. 20 Załącznik C, tablica C.1, lp. 21 Załącznik C, tablica C.1, lp. 22 Załącznik C, tablica C.1, lp. 23 Załącznik C, tablica C.1, lp. 24 Załącznik C, tablica C.1, lp. 25 Załącznik C, tablica C.1, lp. 26 Załącznik C, tablica C.1, lp. 27 Załącznik C, tablica C.1, lp. 28

10 10 Tablica 1 ( ciąg dalszy ) Nazwa materiału Typ, rodzaj, charakterystyka materiału Wszywka informacyjna Wszywka identyfikacyjna wszywka ze znakiem firmowym producenta, wielkością wyrobu i oznaczeniem sposobu konserwacji wszywka na nazwisko użytkownika 38 Łatka łatka do cechowania 39 etykiety jednostkowe Etykiety 40 etykieta na opakowanie zbiorcze 41 Sztyft sztyft wykonany z tworzywa sztucznego do zamocowania etykiety jednostkowej 42 Pudło Pudła na opakowania zbiorcze Oznaczenia i wymagania wg podrozdziały 7.1 i 7.2 niniejszej dokumentacji 4.2 Rodzaje szwów i ściegów maszynowych Podstawowe rodzaje szwów zgodnie z PN-P-84501:1983 Szwy - Klasyfikacja i oznaczenia, oraz ściegów wg PN-P-84502:1983 Ściegi - Klasyfikacja i oznaczenia, przedstawiono w tablicy 2. Tablica 2 Oznaczenie szwu i ściegu Oznaczenie szwu i ściegu Oznaczenie szwu i ściegu / / / / / / / / / / / / / / / / / / / / / / / / / Wymagane gęstości ściegów: - stębnowych; ściegów / 1 dm, - ryglowych; ściegów / 1 dm. Wszystkie szwy stębnowe przy rozpoczęciu i zakończeniu zamocować poprzez dwukrotne przeszycie wsteczne w celu zabezpieczenia przed pruciem.

11 Dopuszczalne sztukowanie elementów W wyrobach nie dopuszcza się sztukowania elementów. 4.4 Tabela klasyfikacji wielkości W zależności od obwodu klatki piersiowej i wzrostu wyróżnia się wielkości kompletów składających się z kurtek i spodni wyszczególnione w tablicy 3. Tablica 3 Wymiary w centymetrach Kod literowy XXS XS S M L XL XXL 3XL Wzrost - zakres Obwód klatki piersiowej - zakres XS X S X X X X - - M X X X X X - L X X X X X - XL X XXL Razem podstawowych wielkości: 16 Dopuszcza się wykonanie kurtek i spodni w wielkościach dodatkowych wyszczególnionych w tablicy 3 wg PN-EN :2006. Podstawowe wielkości dla rękawic, oznaczone wg PN-EN :2006 przedstawiono w tablicy 4. Tablica 4 Wymiary w centymetrach Wyszczególnienie Wielkość rękawic Obwód dłoni Wymiary pokrowców na kurtkę spodnie i rękawice dostosowane do złożonych elementów ubrania. 5 Zestawienie elementów składowych Zestawienie elementów składowych kurtki przedstawiono w tablicy 5, spodni w tablicy 6, rękawic w tablicy 7, pokrowców w tablicy 8.

12 12 Tablica 5 Zestawienie elementów składowych kurtki Rodzaj materiału Wyszczególnienie Ilość części 1 przód 2 2 patka kieszeni bocznej 4 3 uchwyt patki 2 4 listwa przodu lewego 1 5 uchwyt do zamka błyskawicznego 4 6 tył 1 7 część przednia rękawa 2 8 część tylna rękawa 2 9 wzmocnienie góry rękawa 2 Tkanina zasadnicza w kolorze khaki 10 wzmocnienie części łokciowej rękawa 2 11 mankiet rękawa 2 12 patka do regulacji mankietu rękawa 2 13 stójka z listwą przykrywającą zamek do przypięcia kaptura 14 listwa tworząca tunel do regulacji obwodu stójki kaptur - części boczne 2 16 kaptur - część środkowa 1 17 dodatkowe odszycie na zapięcie kaptura 2 18 tunel do przełożenia sznurka do regulacji obwodu kaptura 2 19 patka w tyle kaptura do regulacji głębokości 1 Razem elementów: 36 1 przód 2 2 listwa przodu lewego 1 Tkanina w kolorze białym 3 tył 1 4 część przednia rękawa 2 5 część tylna rękawa 2

13 13 Tablica 5 ( ciąg dalszy ) Rodzaj materiału Wyszczególnienie Ilość części 6 wzmocnienie góry rękawa 2 7 wzmocnienie części łokciowej rękawa 2 8 mankiet rękawa 2 Tkanina w kolorze białym 9 listwa tworząca tunel do regulacji obwodu stójki 1 10 kaptur - części boczne łącznie z zapięciem 2 11 kaptur - część środkowa 1 12 wieszaczek 1 Razem elementów: 19 Włóknina puszysta układ 3-warstwowy 1 przód 2 2 tył 1 3 rękaw 2 Włóknina puszysta układ 2-warstwowy 4 stójka 1 5 kaptur części boczne łącznie z zapięciem 2 6 kaptur część środkowa 1 Razem elementów: 9 1 przód 4 2 tył 2 Włóknina płaska (obustronnie osłaniająca układ z włókniny puszystej) 3 rękaw 4 4 stójka 2 5 kaptur części boczne łącznie z zapięciem 4 6 kaptur część środkowa 2 Razem elementów: 18 1 listwa przodu 2 2 patka kieszeni bocznej 2 Wkład odzieżowy 3 uchwyt do patki 4 4 mankiet rękawa 2 5 patka do regulacji mankietu rękawa 4

14 14 Tablica 5 ( ciąg dalszy ) Rodzaj materiału Wyszczególnienie Ilość części Razem elementów: 14 1 worek kieszeniowy część większa 2 Dzianina w kolorze khaki 2 worek kieszeniowy część mniejsza 2 Razem elementów: 4 Razem wszystkich elementów: 100 Tablica 6 Zestawienie elementów składowych spodni Rodzaj materiału Wyszczególnienie Ilość części 1 część przednia nogawki 2 2 część tylna nogawki 2 3 wzmocnienie przodu nogawek na kolanach 2 4 wzmocnienie tyłu nogawek na pośladkach 2 5 karczek przodu 2 6 karczek tyłu 1 Tkanina zasadnicza w kolorze khaki 7 listwa osłaniająca zapięcie przodu 2 8 listwa osłaniająca zapięcie w dole nogawek 4 9 uchwyty patek kieszeni i listew rozcięcia dołu spodni 8 10 obszycie góry worka kieszeniowego do worków kieszeniowych umieszczonych prostopadle do linii szwów zewnętrznych nogawek po stronie wyrobu w kolorze khaki 11 uchwyt do zamka błyskawicznego patka kieszeni 8 13 podtrzymywacz do zapięcia szelki 2 Razem elementów: 44 Tkanina w kolorze białym 1 część przednia nogawki 2 2 część tylna nogawki 2

15 15 Tablica 6 ( ciąg dalszy ) Rodzaj materiału Wyszczególnienie Ilość części 3 wzmocnienie przodu nogawek na kolanach 2 4 wzmocnienie tyłu nogawek na pośladkach 2 5 karczek przodu 2 6 karczek tyłu 1 Tkanina w kolorze białym 7 listwa osłaniająca zapięcie przodu 2 8 listwa osłaniająca zapięcie w dole nogawek 4 9 uchwyty listew rozcięcia dołu spodni 8 10 worek kieszeniowy do kieszeni umieszczonych prostopadle do linii szwów zewnętrznych nogawek po stronie wyrobu w kolorze khaki Razem elementów: 27 2 Włóknina puszysta układ 3-warstwowy Włóknina puszysta układ 2-warstwowy 1 część przednia nogawki 2 2 część tylna nogawki 2 3 karczek przodu 2 4 karczek tyłu 1 Razem elementów: 7 1 część przednia nogawki 4 Włóknina płaska (obustronnie osłaniająca układ z włókniny puszystej) 2 część tylna nogawki 4 3 karczek przodu 4 4 karczek tyłu 2 Razem elementów: 14 1 listwa osłaniająca zapięcie przodu 2 Wkład odzieżowy 2 listwa osłaniająca zapięcie w dole nogawek 4 3 uchwyty listew rozcięcia dołu spodni 16 Dzianina w kolorze khaki 1 2 Razem elementów: 22 worek kieszeniowy część większa, do kieszeni umieszczonych skośnie do linii środka przodu, po stronie wyrobu w kolorze khaki worek kieszeniowy część mniejsza, do kieszeni umieszczonych skośnie do linii środka przodu, po stronie wyrobu w kolorze khaki Razem elementów: 4 Razem wszystkich elementów:

16 16 Tablica 7 Zestawienie elementów składowych rękawic Rodzaj materiału Wyszczególnienie Ilość części 1 część wierzchnia dłoni 2 2 część wierzchnia z palcem wskazującym 2 3 część wierzchnia - kciuk 2 4 część spodnia dłoni 2 Tkanina zasadnicza w kolorze khaki 5 część spodnia z palcem wskazującym 2 6 część spodnia - kciuk 2 7 tunel do wciągnięcia taśmy elastycznej 2 8 mankiet rękawicy 2 9 wypustka 2 Razem elementów: 18 1 część wierzchnia dłoni 2 2 część wierzchnia z palcem wskazującym 2 3 część wierzchnia - kciuk 2 Tkanina zasadnicza w kolorze białym 4 część spodnia dłoni 2 5 część spodnia z palcem wskazującym 2 6 część spodnia - kciuk 2 7 mankiet rękawicy 2 Tkanina antypoślizgowa w kolorze khaki 1 Razem elementów: 14 nakładka antypoślizgowa do części chwytnej dłoni po stronie w kolorze khaki Razem elementów: 2 2 Włóknina puszysta układ 3-warstwowy Włóknina płaska (obustronnie osłaniająca układ z włókniny puszystej) Taśma konfekcyjna w kolorze khaki 1 wkłady ocieplające rękawic 4 Razem elementów: 4 1 osłona wkładów ocieplających rękawic 8 Razem elementów: 8 1 uchwyt do zamocowania stopera 2 Razem elementów: 2 Razem wszystkich elementów: 48

17 17 Tablica 8 Zestawienie elementów składowych pokrowców Rodzaj materiału Wyszczególnienie Ilość części 1 część boczna pokrowca na kurtkę 1 2 dno pokrowca na kurtkę 1 3 uchwyt transportowy do boku pokrowca na kurtkę 1 4 uchwyt transportowy do dna pokrowca na kurtkę 1 5 część boczna pokrowca na spodnie 1 Tkanina zasadnicza w kolorze khaki 6 dno pokrowca na spodnie 1 7 uchwyt transportowy do boku pokrowca na spodnie 1 8 uchwyt transportowy do dna pokrowca na spodnie 1 9 część boczna pokrowca na rękawice 1 10 dno pokrowca na rękawice 1 11 uchwyt transportowy do boku pokrowca na rękawice 1 12 uchwyt transportowy do dna pokrowca na rękawice 1 Razem elementów: 12 Taśma konfekcyjna w kolorze khaki 1 uchwyt do zamocowania karabińczyka 3 Razem elementów: 3 Razem wszystkich elementów: 15 6 Opis wykonania Podstawowe operacje wykonania kurtki ocieplającej przedstawiono w tablicy 9. Tablica 9 Nazwa operacji Oznaczenie szwu i ściegu Wymagania i uwagi 1 Rozkrój materiałów - wg układów kroju i szablonów 2 Założenie oczek na wykrojach - 3 Wykonanie uchwytów zamków błyskawicznych i wieszaczka /301 wg znaków na wykrojach, oczka założyć na wykrojach: bocznych części kaptura po stronie w kolorze khaki, tunelu stójki po obu stronach wyrobu, na linii talii po obu stronach, oraz na linii dołu przodów po stronie w kolorze khaki wg znaków na wykrojach, wieszaczek umieścić po stronie wyrobu w kolorze białym

18 Nazwa operacji Wykonanie tuneli do przełożenia sznurka do regulacji obwodu kaptura Wykonanie patki do regulacji głębokości kaptura Wykonanie wierzchniej i spodniej części kaptura Doszycie do bocznych części kaptura odszyć na zapięcie kaptura Doszycie do dolnej krawędzi kaptura zamka błyskawicznego w kolorze khaki Połączenie wierzchniej i spodniej części kaptura Tablica 9 ( ciąg dalszy ) Oznaczenie szwu i ściegu / / / / / / / Wymagania i uwagi wg znaków na wykrojach wg znaków na wykrojach i szablonów pomocniczych, na spodniej części patki naszyć element z części haczykowej taśmy samosczepnej wg znaków na wykrojach i szablonów pomocniczych, na środkowej części kaptura po stronie w kolorze khaki naszyć element z części pętelkowej taśmy samosczepnej do regulacji głębokości kaptura wg znaków na wykrojach i szablonów pomocniczych, dodatkowe odszycie na zapięcie kaptura naszyć po stronie w kolorze khaki, w szwach umieścić tunele sznurka elastycznego /301 wg znaków na wykrojach wg znaków na wykrojach, wewnątrz kaptura umieścić układ ocieplający, składający się z dwóch warstw włókniny puszystej, osłoniętej obustronnie włókniną płaską 10 Wystębnowanie krawędzi kaptura /301 wg znaków na wykrojach Naszycie na środkową części kaptura patki regulacji głębokości kaptura Naszycie na częściach bocznych kaptura elementów z taśm samosczepnych Przestebnowanie przedniej części kaptura w sposób tworzący tunel 14 Wykonanie listew przodu kurtki / / / / / / /301 wg znaków na wykrojach, patkę naszyć po stronie w kolorze khaki wg znaków na wykrojach i szablonów pomocniczych, na prawej części kaptura po stronie w kolorze khaki naszyć prostopadle do dolnej krawędzi dwa elementy z części haczykowej taśmy samosczepnej w kolorze khaki, na prawej części kaptura po stronie w kolorze białym naszyć równolegle do dolnej krawędzi trzy elementy z taśmy samosczepnej w kolorze białym wg szablonów pomocniczych, szerokość stebnówki tunelu 2,5 cm. W powstały tunel wprowadzić sznurek elastyczny w kolorze khaki, przeciągnąć przez stopery, na końcach sznurka założyć końcówki tworzywowe. wg znaków na wykrojach i szablonów pomocniczych, wykonać dwie listwy: jedną z tkaniny w kolorze białym, drugą z tkaniny w kolorze khaki. Na spodniej części listwy z tkaniny w kolorze khaki naszyć elementy z części pętelkowej taśm samosczepnych.

19 19 Tablica 9 ( ciąg dalszy ) 15 Wykonanie patek regulacji obwodów mankietów rękawów / / / / / Wykonanie wieszaczka / Wykonanie patek i uchwytów patek kieszeni 18 Wykonanie kieszeni przodów Naszycie na łokciowej części rękawów wzmocnień z tkanin zasadniczych Wykonanie szwów zewnętrznych rękawów Naszycie na górnych barkowych częściach rękawów wzmocnień z tkanin zasadniczych Wszycie rękawów do podkrojów pach przodów i tyłów Wykonanie szwów wewnętrznych rękawów i szwów łączących przody kurtki z tyłami / / / / / / / / / / / / Wykonanie tunelu talii / wg znaków na wykrojach i szablonów pomocniczych, patki regulacji rękawów wykonać do mankietów po stronie w kolorze khaki. Na spodniej części patek naszyć po jednym elemencie z części haczykowej taśmy samosczepnej. wg znaków na wykrojach, wieszaczek wykonać z tkaniny zasadniczej w kolorze białym wg znaków na wykrojach i szablonów pomocniczych, na spodnich częściach patek naszyć po środku po jednym elemencie z części pętelkowej taśmy samosczepnej, po środku długości patek wszyć uchwyty patek wg znaków na wykrojach i szablonów pomocniczych wykonać kieszenie. W otwory kieszeniowe wszyć zamki błyskawiczne, wózkami w stronę góry wyrobu. W uchwytach zamków umieścić dodatkowe uchwyty wykonane z tkaniny zasadniczej, zamocowane rygielkami maszynowymi. Na wykrojach przodów po obu stronach wyrobu naszyć elementy z części haczykowej taśm samosczepnych. wg znaków na wykrojach i szablonów pomocniczych, wzmocnienia naszyć po obu stronach wyrobu wg znaków na wykrojach, wykonać szwy łączące przednie i tylne części rękawów, szwy przestebnować po tylnej części rękawów wg znaków na wykrojach i szablonów pomocniczych, wzmocnienia naszyć po obu stronach wyrobu, szwy przestebnować wg znaków na wykrojach, wewnątrz rękawów umieścić układ ocieplający, składający się z dwóch warstw włókniny puszystej, osłoniętej obustronnie włókniną płaską wg znaków na wykrojach wg znaków na wykrojach i szablonów pomocniczych - rozstaw stebnówek tunelu 2,5 cm. W powstały tunel wprowadzić sznurki elastyczne po obu stronach wyrobu. Końcówki sznurków przeciągnąć przez oczka, stopery

20 20 Tablica 9 ( ciąg dalszy ) Doszycie do podkrojów szyi zamka błyskawicznego Naszycie tunelów do stójki po obu stronach wyrobu Wykonanie podwinięć dolnych krawędzi stójki w wyrobie gotowym przykrywających ząbki zamków błyskawicznych Naszycie na wykrojach stójki elementów z części haczykowych taśm samosczepnych 29 Doszycie stójki do podkroju szyi Przestebnowanie końców przykryć zamków błyskawicznych stójki po obu stronach wyrobu Wszycie do krawędzi przodów zamka błyskawicznego Naszycie na prawych przodach, elementów z taśm samosczepnych Naszycie na lewych przodach listew przodów 34 Połączenie obu stron kurtki / / / / / / / / / / / / /301 tworzywowe oraz założyć koraliki tworzywowe. Końce sznurków doszyć do wykrojów przodów w sposób uniemożliwiający ich wyrwanie wg znaków na wykrojach, doszyć do dopięcia kaptura zamek błyskawiczny. wg znaków na wykrojach i szablonów pomocniczych, tunele naszyć po obu stronach wyrobu. Szerokość tuneli - 2,5 cm. W tunele wprowadzić sznurki elastyczne. Końcówki sznurków przeciągnąć przez oczka, stopery tworzywowe oraz założyć koraliki. Końce sznurków doszyć do wykrojów przodów stójek w sposób uniemożliwiający wyrwanie sznurków. wg znaków na wykrojach wg znaków na wykrojach, elementy z części haczykowej taśm samosczepnych naszyć na prawą stronę części stójki w kolorze khaki, oraz prawą stronę części stójki w kolorze białym wg znaków na wykrojach, wewnątrz stójki umieścić ocieplenie, składające się z dwóch warstw włókniny puszystej osłoniętej obustronnie włókniną płaską. Po stronie w kolorze białym w szwie, po środku stójki umieścić wieszaczek. na końcach powstałych po wszyciu stójki z obu stron wyrobu przykryć zamków błyskawicznych wykonać rygielki maszynowe wg znaków na wykrojach, do krawędzi przodów wszyć zamek błyskawiczny w kolorze khaki wg znaków na wykrojach, przy krawędziach prawych przodów z obu stron wyrobu naszyć części haczykowe taśm samosczepnych wg znaków na wykrojach, listwy naszyć po obu stronach wyrobu. Na górze i dole listew na szwach stebnowych wykonać rygielki maszynowe. wg znaków na wykrojach, wewnątrz przodów i tyłu umieścić ocieplenie składające się z trzech warstw włókniny puszystej, osłoniętej obustronnie włókniną płaską. Połączenie układu ocieplającego z tkaninami zasadniczymi za pomocą taśmy o szerokości 4 cm: po środku tyłu stójki 8 cm taśmy wszytej wzdłuż wątku; na wysokości linii barków przy wszyciu stójki 5 cm taśmy wszytej wzdłuż

21 21 Tablica 9 ( ciąg dalszy ) 35 Wykonanie mankietów rękawów Wykonanie podwinięcia dołu z jednoczesnym zamknięciem dołu wyrobu i wykonaniem tunelu dołu Wyrób oczyścić z końcówek nici, śladów po kredzie, przedstawić do KJ i założyć etykietę jednostkową / / / /301 osnowy. Elementy łączyć taśmą w odległości 2,5 cm. Krawędzie góry i przodów wyrobu przestębnować. wg znaków na wykrojach i szablonów pomocniczych. Wewnątrz mankietów umieścić taśmy elastyczne. Taśmy przestebnować dwukrotnie, rozstaw stebnówek - 1 cm. W szwach bocznych mankietów umieścić patki regulacji obwodu. Na częściach bez taśm elastycznych naszyć elementy z części pętelkowej taśm samosczepnych -, po obu stronach wyrobu wg znaków na wykrojach, szerokość tunelu 2,5 cm. W szwie dołu, przy krawędziach przodów umieścić pętelki z taśmy konfekcyjnej do zamocowania stoperów. W tunel wprowadzić sznurek elastyczny po stronie w kolorze khaki. Końcówki sznurka przeciągnąć przez oczka, stopery oraz założyć koraliki. Końce sznurka doszyć do wykrojów przodów w sposób uniemożliwiający jego wyrwanie. Na końcach górnej stebnówki tunelu wykonać rygielki. - - Podstawowe operacje wykonania spodni ocieplających przedstawiono w tablicy 10. Tablica 10 Nazwa operacji Oznaczenie szwu i ściegu Wymagania i uwagi 1 Rozkrój materiałów - wg układów kroju i szablonów 2 Wykonanie uchwytów zamków błyskawicznych /301 wg znaków na wykrojach 3 Wykonanie podtrzymywaczy szelek / wg znaków na wykrojach 4 Wykonanie szelek / / /301 wg znaków na wykrojach. Na elastycznej taśmie szelkowej naszyć odcinki z taśmy samosczepnej, odpowiednio części haczykowe i pętelkowe

22 22 Tablica 10 ( ciąg dalszy ) Nazwa operacji 5 Wykonanie listew przodu spodni Wykonanie listew i uchwytów listew dołu nogawek Wykonanie patek i uchwytów patek kieszeni Wykonanie wzmocnień nogawek przednich i naszycie ich na wykroje nogawek Wykonanie zaszewek poprzecznych na wykrojach części tylnych nogawek Naszycie wzmocnień na wykroje tyłu spodni 11 Wykonanie kieszeni skośnych Oznaczenie szwu i ściegu / / / / / / / / / / / / / / / / / / /301 Wymagania i uwagi wg znaków na wykrojach i szablonów pomocniczych, wykonać listwy do obu stron wyrobu. Na spodnich częściach listew, przy górnych krawędziach naszyć elementy z części haczykowej taśm samosczepnych. wg znaków na wykrojach i szablonów pomocniczych, wykonać listwy do obu stron wyrobu. Na spodnich częściach listew przy górnych i dolnych krawędziach naszyć elementy z części haczykowej taśm samosczepnych -. Przy górnych i dolnych krawędziach listew wszyć uchwyty. wg znaków na wykrojach i szablonów pomocniczych, wykonać patki kieszeni. Na spodnich częściach patek naszyć po jednym elemencie z części haczykowej taśm samosczepnych. Po środku długości patek wszyć uchwyty patek. wg znaków na wykrojach i szablonów pomocniczych, wykonać wzmocnienia do obu stron wyrobu. Na każdym wzmocnieniu z lewej i prawej strony wykonać po dwie zaszewki. wg znaków na wykrojach i szablonów pomocniczych, zaszewki wykonać w wykrojach obu stron wyrobu. Na każdej nogawce po dwie zaszewki, zaszewki skierowane w stronę dołu nogawki, stebnówka po górnej stronie zaszewki. Odległość pomiędzy zaszewkami po środku - 9 cm. wg znaków na wykrojach i szablonów pomocniczych wg znaków na wykrojach i szablonów pomocniczych, kieszenie wykonać w wykrojach nogawek. W otwory kieszeniowe wszyć zamki błyskawiczne wózkiem w stronę góry wyrobu. W uchwytach zamków umieścić uchwyty wykonane z tkanin zasadniczych. Na wykrojach naszyć po jednym elemencie z części pętelkowej taśm samosczepnych.

23 23 Tablica 10 ( ciąg dalszy ) Nazwa operacji Naszycie na wykroje karczka przodu taśm samosczepnych Doszycie karczków przodów do wykrojów nogawek przodów 14 Wykonanie szwu środkowego tyłu 15 Doszycie karczków tyłu do wykrojów nogawek tyłu 16 Wykonanie szwów bocznych nogawek 17 Wykonanie kieszeni bocznych poziomych nogawek 18 Wykonanie rozporków dołów nogawek Wykonanie szwów wewnętrznych nogawek Wszycie odcinków taśm elastycznych w dole nogawek Oznaczenie szwu i ściegu / / / / / / / / / / / / / / / /301 Wymagania i uwagi wg znaków na wykrojach. Po obu stronach wyrobu, na prawych częściach karczka naszyć po jednym elemencie z części pętelkowej taśm samosczepnych. wg znaków na wykrojach. Ocieplenie składające się z dwóch warstw włókniny puszystej, osłoniętej obustronnie włókniną płaską umieścić między warstwami tkanin zasadniczych. Na karczkach, po obu stronach wyrobu wykonać stebnówki. wg znaków na wykrojach. Na lewych nogawkach, po obu stronach wyrobu wykonać stebnówki wg znaków na wykrojach. Ocieplenie składające się z dwóch warstw włókniny puszystej, osłoniętej obustronnie włókniną płaską umieścić między warstwami tkanin zasadniczych. Na karczkach, po obu stronach wyrobu wykonać stebnówki wg znaków na wykrojach. Po obu stronach wyrobu na tylnych nogawkach wykonać stebnówki. wg znaków na wykrojach i szablonów pomocniczych wykonać kieszenie. W otwory kieszeniowe wszyć zamki błyskawiczne, wózkami w stronę nogawek przednich. W uchwytach zamków umieścić uchwyty wykonane z tkaniny zasadniczej, zamocowane rygielkami maszynowymi. Na bokach nogawek naszyć po jednym elemencie z części pętelkowej taśm samosczepnych. wg znaków na wykrojach i szablonów pomocniczych. Zamki błyskawiczne w kolorze khaki wszyć wózkami w stronę dołu nogawek. W uchwytach zamków umieścić uchwyty wykonane z tkaniny zasadniczej, zamocowane rygielkami maszynowymi. Na wykrojach nogawek tylnych, do obu stron wyrobu naszyć elementy z części pętelkowej taśm samosczepnych. wg znaków na wykrojach. Na obu stronach wyrobu, na nogawkach tylnych wykonać stebnówki. Ocieplenie składające się z trzech warstw włókniny puszystej, osłonionej obustronnie włókniną płaską umieścić między warstwami tkanin zasadniczych. wg znaków na wykrojach. W dole nogawek, przy bocznych krawędziach rozporków, w części tylnej i przedniej wszyć odcinki taśm

24 Wykonanie zapięcia przodu i szwu środka przodu Połączenie części karczków obydwu stron spodni i przestebnowanie krawędzi karczków i zapięcia przodu Połączenie dołów nogawek obydwu stron spodni Przestębnowanie odcinków taśmy elastycznej w dole nogawek Przestebnowanie dolnej krawędzi nogawek na odcinku pomiędzy taśmami ściągającymi dół nogawki Przestębnowanie odcinków taśmy elastycznej ściągającej spodnie na linii tali Wyrób oczyścić z końcówek nici, śladów po kredzie, przedstawić do KJ i założyć etykietę jednostkową / / / / / / / / /301 elastycznych. Odległość górnej stebnówki taśmy elastycznej od dołu nogawki - 3 cm. wg znaków na wykrojach i szablonów pomocniczych. Na wykrojach prawych przodów na obu stronach wyrobu naszyć elementy z części pętelkowej taśm samosczepnych. Zamek błyskawiczny w kolorze khaki wszyć wózkiem w stronę góry wyrobu. W uchwycie zamka umieścić uchwyt wykonany z tkaniny zasadniczej, zamocowany rygielkiem maszynowym. wg znaków na wykrojach. Przy zszywaniu części karczków, między warstwami tkanin zasadniczych, w górnej części karczku, w tyle umieścić szelki z taśmy szelkowej, w przodzie elementy zszyć razem z podtrzymywaczami szelek. Krawędzie karczku i zapięcia przodu przestębnować. wg znaków na wykrojach wg znaków na wykrojach /301 wg znaków na wykrojach / /301 wg znaków na wykrojach - - Podstawowe operacje wykonania rękawic ocieplających przedstawiono w tablicy 11. Tablica 11 Nazwa operacji Oznaczenie szwu i ściegu Wymagania i uwagi 1 Rozkrój materiałów - wg układów kroju i szablonów 2 Założenie oczek na wykrojach mankietów rękawic - wg znaków na wykrojach i szablonów pomocniczych, oczka założyć na wykrojach mankietów z tkaniny zasadniczej w kolorze khaki 3 Wykonanie wypustek /301 wg znaków na wykrojach Wykonanie zakładek w częściach wierzchnich dłoni rękawic Połączenie części wierzchnich z palcem wskazującym z częściami wierzchnimi dłoni rękawic. Doszycie kciuka do części wierzchnich rękawic wg znaków na wykrojach, zakładki wykonać na wykrojach obu tkanin zasadniczych wg znaków na wykrojach wg znaków na wykrojach

25 Nazwa operacji Wszycie nakładek z tkanin antypoślizgowych do wykrojów części spodnich dłoni rękawic Połączenie części spodnich dłoni z częściami z palcem wskazującym rękawic Doszycie kciuka do części spodnich rękawic Wykonanie szwu bocznego zewnętrznego łączącego wierzchnie i spodnie części dłoni rękawic Tablica 11( ciąg dalszy ) Oznaczenie szwu i ściegu /301 Wymagania i uwagi wg znaków na wykrojach, nakładki naszyć w wykroje tkaniny zasadniczej w kolorze khaki, następnie przestębnować. Stebnówki wykonać na tkaninie zasadniczej w kolorze khaki wg znaków na wykrojach wg znaków na wykrojach 11 Doszycie mankietów do rękawic Naszycie tunelu do wciągnięcia taśmy elastycznej Wykonanie szwu bocznego wewnętrznego łączącego części z palcem wskazującym i kciukiem strony spodniej z wierzchnią rękawic 14 Zszycie dołu rękawic Wykonanie tuneli do regulacji obwodu mankietów Wyrób oczyścić z końcówek nici, śladów po kredzie, przedstawić do KJ i założyć etykietę jednostkową wg znaków na wykrojach. Wykonać szew łączący części wierzchnie i spodnie dłoni do wykroju palca wskazującego rękawic, zarówno dla części w kolorze khaki jak i w kolorze białym. wg znaków na wykrojach, do elementów obu stron wyrobu doszyć mankiety wg znaków na wykrojach, tunel w miejscu nadgarstka, naszyty na tkaninie zasadniczej w kolorze khaki, przykrywający szew doszycia mankietu. W tunelu umieścić taśmę elastyczną. Tunel przestębnować przy krawędziach naszycia. Szerokość tunelu 2 cm. wg znaków na wykrojach, szew wykonać dla elementów obu stron rękawic. wg znaków na wykrojach. Między warstwami tkanin zasadniczych umieścić układ ocieplający składający się z trzech warstw włókniny puszystej, osłoniętej obustronnie włókniną płaską. Doły rękawic przestębnować przy krawędziach, z jednoczesnym wszyciem taśm z zamocowanymi stoperami, wypustek i wszywek. wg znaków na wykrojach. Rękawice przestębnować w odległości 2 cm od szwu stebnowego w dole. Do tunelu wprowadzić sznurek elastyczny w kolorze khaki, przełożony przez stoper i koralik. - -

26 26 Podstawowe operacje wykonania pokrowców na elementy kompletu przestawiono w tablicy 12. Tablica 12 Nazwa operacji Oznaczenie szwu i ściegu Wymagania i uwagi 1 Rozkrój materiałów - wg układów kroju i szablonów 2 Wykonanie uchwytów boku i denka worka / wg znaków na wykrojach; w środkowej części uchwytu wykonać przewężenie 3 Wykonanie szwu bocznego worka / wg znaków na wykrojach 4 Naszycie na szwie bocznym i wykroju denka uchwytów z materiału zasadniczego w kolorze khaki / /301 5 Doszycie denka do worka 6 7 Wykonanie tunelu górnej krawędzi worka Wyrób oczyścić z końcówek nici, śladów po kredzie, przedstawić do KJ i założyć etykietę jednostkową /301 wg znaków na wykrojach wg znaków na wykrojach; w szwie doszycia denka do worka, wszyć uchwyt z taśmy konfekcyjnej, na którym zamocować karabińczyk wg znaków na wykrojach, szerokość tunelu 2 cm. Wykonując tunel pozostawić miejsce na otwór do wprowadzenia sznurka elastycznego, na sznurku umieścić stoper Cechowanie, składowanie i pakowanie 7.1 Cechy dostawcy Wszywka informacyjna (naszyta: w kurtce na worku kieszeniowym lewej kieszeni, w spodniach: na worku kieszeniowym lewej kieszeni skośnej, w rękawicach: powinna byś wszyta w szwie bocznym, pod wypustką) zawierającą: - nazwę i znak firmowy Wykonawcy/Dostawcy, - nazwę przedmiotu i numer wzoru - oznaczenie wielkości wyrobu, - rok i miesiąc produkcji, - nr partii produkcyjnej, - oznaczenie sposobu konserwacji wyrobu, zgodne z PN-EN ISO 3758:2012, obejmujące następujący układ znaków: Wszywka identyfikacyjna na nazwisko użytkownika, wykonana z taśmy w kolorze białym o wymiarach 6 cm x 3 cm. W spodniach i kurtce wszywkę należy naszyć na worki kieszeniowe, pod wszywką informacyjną. W pokrowcach wszywkę naszyć od wewnątrz, w odległości 1 cm poniżej dolnej krawędzi tunelu. Łatka do cechowania, wykonana z bawełnianej taśmy o wymiarach 4 cm x 8 cm, zawierająca datę produkcji oraz znaki kontroli jakości powinna być naszyta na worku kieszeniowym prawej kieszeni kurtki, w spodniach na worku kieszeniowym prawej kieszeni skośnej po stronie w kolorze khaki.

27 27 Informacje naniesione na wszywkach powinny być wykonane w technologii zapewniającej ich czytelność podczas codziennego użytkowania ubrań ocieplających przez okres minimum 4 lat. Etykieta jednostkowa, zamocowana za pomocą sztyftu plastikowego do sznurka regulującego obwód pokrowca kurtki, spodni i rękawic, zawierająca następujące dane: - nazwę, adres i znak firmowy Wykonawcy/Dostawcy; - nazwę wyrobu i numer wzoru; - symbol i skład surowcowy materiału zasadniczego; - rodzaj wykończenia uszlachetniającego; - wielkość wyrobu oznaczona według tabeli wielkości; - jakość wyrobu podaną słownie; - znak kontroli jakości; - miesiąc, rok produkcji wyrobu - numer partii produkcyjnej; - oznaczenie sposobu konserwacji wg PN-EN ISO 3758:2012; - informacje o okresie użytkowania i gwarancji (normatywny okres używalności 6 lat) okres gwarancji według umowy kupna - sprzedaży; - oznaczenie kodem kreskowym zgodnie z postanowieniami Decyzji nr 3/MON Ministra Obrony Narodowej z dnia 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. Min. Obr. Nar. z 2014 r. poz. 11) oraz zgodnie z umową zakupu. Etykieta jednostkowa naklejona na prawym górnym rogu worka foliowego, zawierająca następujące dane: - nazwę przedmiotu i numer wzoru; - nazwę, adres i znak firmowy Wykonawcy/Dostawcy; - nazwy i składy surowcowe materiałów zasadniczych i wypełnienia; - wielkość wyrobu; - znaki stopnia jakości i kontroli odbioru; - data produkcji ( rok i miesiąc ) - numer partii produkcyjnej; - oznaczenie sposobu konserwacji wg PN-EN ISO 3758:2012 (graficzny układ znaków określony jak dla wszywki informacyjnej); - informacje o okresie użytkowania i gwarancji: (normatywny okres używalności - 12 lat, gwarancja - wpisać okres gwarancji ustalony w umowie kupna sprzedaży); - oznaczenie kodem kreskowym zgodnie z postanowieniami Decyzji nr 3/MON Ministra Obrony Narodowej z dnia 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. Min. Obr. Nar. z 2014 r. poz. 11) oraz zgodnie z umową zakupu. Etykieta na opakowanie zbiorcze naklejona na pudło kartonowe o wymiarach optymalnie dostosowanych do wymiarów przedmiotu, zawierająca następujące dane: - nazwę, adres i znak firmowy Wykonawcy/Dostawcy; - nazwy i składy surowcowe materiałów zasadniczych i wypełnienia; - liczbę sztuk zawartych w opakowaniu w poszczególnych wielkościach; - numer pakującego; - znaki stopnia jakości i kontroli odbioru; - miesiąc, rok produkcji wyrobu i numer partii produkcyjnej; - oznaczenie sposobu konserwacji wg PN-EN ISO 3758:2012 (graficzny układ znaków określony jak dla wszywki informacyjnej); - informacje o okresie użytkowania i gwarancji: - (normatywny okres używalności - 12 lat, gwarancja - wpisać okres gwarancji ustalony w umowie kupna sprzedaży); - oznaczenie kodem kreskowym zgodnie z postanowieniami Decyzji nr 3/MON Ministra Obrony Narodowej z dnia 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. Min. Obr. Nar. z 2014 r. poz. 11) oraz zgodnie z umową zakupu. 7.2 Składanie i pakowanie Elementy ubrania ocieplającego po umieszczeniu w pokrowcach, powinny być pakowane po 1 komplecie (kurtka i spodnie) do worka foliowego a następnie po 4 komplety w tekturowe pudła o wymiarach 60 cm x 80 cm x 50 cm. Parę rękawic pakujemy do pokrowca a następnie do worka foliowego. Po 8 par pakować do pudła kartonowego o wymiarach 40 cm x 60 cm x 50 cm.

28 28 8 Zasady odbioru 8.1 Tryb oceny zgodności Ocenę zgodności wykonania wyrobu z postanowieniami niniejszej Wojskowej Dokumentacji Techniczno- Technologicznej należy prowadzić według zasad określonych w ustawie z dnia 17 listopada 2006 r. o systemie oceny zgodności wyrobów przeznaczonych na potrzeby obronności i bezpieczeństwa państwa ( Dz. U. z 2006 r. Nr 235, poz.1700 z późn. zm. ) oraz zgodnie z rozporządzeniem Ministra Obrony Narodowej z dnia 6 kwietnia 2007 r. w sprawie szczegółowego sposobu prowadzenia oceny zgodności wyrobów przeznaczonych na potrzeby obronności państwa ( Dz. U. z 2007 r. Nr 78, poz. 528 z późn. zm.). Zgodnie z 4 przywołanego rozporządzenia dla ubrania ocieplającego ustala się tryb I oceny zgodności. 8.2 Nadzór nad wyrobem Postanowienia ogólne Nadzór nad czynnościami związanymi z wyrobem prowadzi Rejonowe Przedstawicielstwo Wojskowe lub inny organ wskazany przez Zamawiającego w umowie. Organ ten dokonuje odbioru wojskowego wyrobu. W celu kontroli jakości i odbioru/zwolnienia wyrobów ustala się następujące rodzaje badań kontrolnych: zdawczo-odbiorcze (Z O), okresowe (O), typu (T). Podstawowymi dokumentami przy wykonywaniu oceny zgodności, badań kontrolnych i odbiorze/zwolnieniu przedmiotów zaopatrzenia mundurowego są: Wojskowa Dokumentacja Techniczno-Technologiczna (WDTT), normy wskazane w niniejszej dokumentacji. Wyroby przedstawione do badań zgodności z wymaganiami WDTT powinny być odebrane/zwolnione przez służby Kontroli Jakości (KJ) Dostawcy/Wykonawcy. Odbiór należy potwierdzić odpowiednimi dokumentami i pieczęciami działu KJ. W przypadku uzyskania wyników badań zdawczo-odbiorczych lub okresowych niezgodnych z wymaganiami określonymi w WDTT, RPW wstrzymuje odbiór/zwolnienie badanej partii wyrobów. Odbiór/zwolnienie partii może nastąpić po usunięciu błędów wykonania oraz potwierdzeniu poprawności wykonania wyrobów pozytywnymi wynikami badań. RPW ma prawo kontroli u Dostawcy/Wykonawcy warunków realizacji produkcji, w tym procesów międzyoperacyjnych, na zgodność z wymaganiami WDTT. Wyrób powinien także spełniać dodatkowe wymagania jakościowe, jeżeli zapisano je w umowie. Sposób potwierdzenia tych wymagań określa umowa Badania zdawczo-odbiorcze Badania zdawczo-odbiorcze wykonuje się w celu sprawdzenia, czy wyroby są wykonane zgodnie z wybranymi wymaganiami WDTT. Pozytywny wynik badań jest podstawą odbioru wyrobu. Wyroby do badań pobiera się z partii wyrobów o liczności nie większej niż 1000 kpl., o tym samym oznaczeniu klasyfikacyjnym, tej samej jakości i cenie, przedstawionych do jednorazowego odbioru. Warunki odbioru, sposób pobierania próbek do badań oraz ocenę wyników badań realizować według PN-P-84506:1983 Wyroby konfekcyjne - Badania odbiorcze. Próbki do badań pobiera przedstawiciel RPW z udziałem komisji Dostawcy/Wykonawcy. Badania wykonują: - przedstawiciel RPW siłami i środkami Dostawcy/Wykonawcy, w zakresie określonym w tablicy 13, lp. 1, 2 i 3, - laboratoria w zakresie określonym w tablicy 13, lp. 4. Dla pierwszej partii wyrobów dostarczonych zgodnie z zawartą umową badania laboratoryjne należy wykonać w laboratorium akredytowanym lub spełniającym wymagania normy PN-EN ISO/IEC

29 29 Dla kolejnych partii dopuszcza się przeprowadzenie badań w innym laboratorium. Jeden egzemplarz wyników badań laboratoryjnych Dostawca/Wykonawca przekazuje RPW. W przypadku zmiany dostawcy materiałów zasadniczych, wskazanych w WDTT, tablica 1, lp. 1, 2, 3, Dostawca/Wykonawca jest zobowiązany dla pierwszej partii dostawy, wykonanej z tych materiałów, przedstawić wyniki badań laboratoryjnych z laboratorium akredytowanego lub spełniającego wymagania normy PN-EN ISO/IEC Dla pozostałych materiałów wskazanych w WDTT, tablica 1, Dostawca/Wykonawca przedstawia RPW dokumenty potwierdzające ich parametry np. wyniki badań z laboratorium. W przypadku zaistnienia przesłanek, które mogą świadczyć o pogorszeniu jakości wyrobu lub materiałów składowych RPW może pobrać losowo z bieżącej partii produkcyjnej wyroby i zlecić ich badanie WOBWSM ( koszty badań pokrywa WOBWSM, w przypadku braku akredytacji na wymagany zakres badań WOBWSM przekazuje wyroby do laboratorium akredytowanego lub spełniającego wymagania normy PN-EN ISO/IEC ). Pozytywne wyniki przeprowadzonych badań należy zaliczyć do badań zdawczo-odbiorczych partii. Potwierdzenie w badaniach niezgodności wyrobów z wymaganiami określonymi w WDTT skutkuje rozszerzeniem badań zdawczo-odbiorczych lub zwiększeniem liczności próby wg uzgodnień między Dostawcą/Wykonawcą a RPW. Badania te Dostawca/Wykonawca wykonuje w laboratorium akredytowanym lub spełniającym wymagania normy PN-EN ISO/IEC 17025, bez dodatkowego finansowania przez MON, a jeden egzemplarz wyników badań przekazuje RPW Badania okresowe Badania okresowe wykonuje się w celu okresowego sprawdzenia czy wyroby są zgodne z wymaganiami podanymi w WDTT, w celu sprawdzenia stabilności procesu technologicznego podczas ich wytwarzania, potwierdzenia możliwości kontynuowania wytwarzania wyrobów według obowiązującej WDTT oraz w celu stwierdzenia możliwości odbioru/zwolnienia wyrobów. Badania okresowe wykonuje Dostawca/Wykonawca, przy udziale i pod kontrolą przedstawiciela RPW ( nie dotyczy badań laboratoryjnych ). Badania okresowe przeprowadza się dla co piątej partii wyrobów, co najmniej raz w roku, po wykonaniu dla tej partii badań zdawczo-odbiorczych, pod warunkiem, że badania zdawczo-odbiorcze tej partii zakończyły się wynikiem pozytywnym. Do badań okresowych pobierana jest próbka o liczności wymaganej w prowadzonych badaniach. Wyroby do badań okresowych pobiera przedstawiciel RPW z udziałem komisji Dostawcy/Wykonawcy. Badania powinny być przeprowadzone zgodnie z zakresem określonym w tablicy 13. Badania laboratoryjne wykonuje się w laboratorium akredytowanym lub spełniającym wymagania normy PN-EN ISO/IEC Dostawca/Wykonawca przekazuje RPW jeden egzemplarz wyników badań. Pozytywne wyniki badań okresowych są podstawą odbioru partii wyrobów przez RPW. Partię wyrobów należy uznać za niezgodną z wymaganiami, jeżeli chociażby jedna z badanych laboratoryjnie właściwości, dla jednego z badanych wyrobów, nie spełnia wymagań podanych w WDTT Badania typu Jeżeli Dostawca/Wykonawca, Gestor, RPW lub WOBWSM zaproponuje wniesienie zmian do konstrukcji, materiałów lub technologii wykonania wyrobu, które mogą wpływać na charakterystyki techniczne i/lub eksploatację wyrobu, to przed ich wprowadzeniem do niniejszej WDTT należy wykonać badania typu w celu oceny skuteczności i celowości proponowanych zmian. Zaproponowane w sprawozdaniu z badań typu propozycje zmian powinny być wprowadzone zgodnie z obowiązującymi przepisami dotyczącymi zatwierdzania zmian w WDTT. Konieczność wykonania badań typu, w zależności od charakteru zmian, stwierdza WOBWSM. W badaniach typu należy sprawdzić charakterystyki i parametry wyrobu, na które mogą mieć wpływ wprowadzone zmiany. Jeżeli WDTT nie określa procedur i metodyk sprawdzenia tych parametrów, badania przeprowadza się według programu badań wykonanego przez Dostawcę/Wykonawcę ( lub WOBWSM, jeżeli wprowadzenie zmian zaproponuje instytucja wojskowa ) i uzgodnionego z Gestorem oraz instytucją sprawującą merytoryczny nadzór nad realizacją prac prowadzonych przez WOBWSM. Badania typu należy wykonać zgodnie z rozdziałem 4.4 Normy Obronnej NO-06-A105:2005. W przypadku pozytywnych wyników badań typu wyrobu i akceptacji przez Gestora proponowanych zmian wprowadza się je do WDTT kartami zmian.

30 Zakres, wymagania i metody badań Zestawienie zakresów wymagań i metod badań dla poszczególnych rodzajów badań kontrolnych przedstawiono w tablicy 13. Tablica 13 Rodzaje badań Wymagania i metody badań wg Wykonywać podczas badań Z-O O T 1 Sprawdzenie i ocena dokumentacji wyrobów przedstawionych do badań 2 Oględziny zewnętrzne wyrobów 2.1 Sprawdzenie zgodności cechowania (informacji umieszczonych na wszywkach informacyjnych i etykietach jednostkowych ), składania i pakowania WDTT podrozdział 4.4, tablice 3 i 4, WDTT rozdział 7 n 3 Badania szczegółowe ( organoleptyczne ) wyrobów Sprawdzenie dokumentacji zakupu materiałów zasadniczych i dodatków Sprawdzenie zgodności użytych materiałów zasadniczych i dodatków Sprawdzenie wyglądu ogólnego wyrobu, właściwego układania się na manekinie Sprawdzenie zgodności wymiarów wyrobu z tablicami wymiarów wyrobu WDTT podrozdział 4.1, tablica 1 n WDTT podrozdział 4.1 n - n WDTT rozdział 9, 10, 11 n 4 Badania laboratoryjne 4.1 Dwuwarstwowy laminat artykuł 2Luc w kolorze khaki wg Załącznika A niniejszej WDTT Sprawdzenie spełnienia wymagań technicznych Sprawdzenie spełnienia wymagań użytkowych Załącznik A, rozdział 4, tablica A.1, lp.; 3.2, *) n Załącznik A, rozdział 5, tablica A.2 n 4.2 Tkanina poliestrowa artykuł BI Uoc w kolorze białym wg Załącznika B niniejszej WDTT Sprawdzenie spełnienia wymagań technicznych Sprawdzenie spełnienia wymagań użytkowych Załącznik B, rozdział 4, tablica B.1, lp.;3, 4, 7, - *) n Załącznik B, rozdział 5, tablica B.2 n 4.3 Ocieplająca włóknina puszysta Sprawdzenie spełnienia wymagań technicznych Załącznik C, tablica C.1, lp. 1 - *) n 4.4 Wyrób gotowy Sprawdzenie spełnienia wymagań użytkowych Załącznik D, tablica D.1 - *) n -*) Wykonać sprawdzenie dla pierwszej partii wyrobów dostarczanych w danym roku.

31 31 Uwagi: 1 Dopuszcza się zmiany w kolejności wykonywania badań po uzgodnieniu z RPW. 2 Wprowadzone w tablicy 13 oznaczenia badań: - Z-O - zdawczo-odbiorcze, - O - okresowe, - T - typu, - - badania wykonuje się, badania nie wykonuje się, - n - badania nieobligatoryjne, wykonuje się, jeżeli zostaną wskazane w dodatkowym programie badań. 8.3 Gwarancja na wyrób Okres i warunki gwarancji udzielone przez Wykonawcę na wyrób określa umowa. 9 Rysunki techniczne

32 32 Rysunek 1 Przód kurtki po stronie w kolorze khaki

33 33 Rysunek 2 Tyl kurtki

34 34 Rysunek 3 Stójka Rysunek 4 Kaptur po stronie w kolorze białym Rysunek 5 Kaptur po stronie w kolorze khaki

35 35 Rysunek 6 Przód spodni

36 36 Rysunek 7 Patka kieszeni kurtki i spodni

37 37 Rysunek 8 Tył spodni

38 38 Rysunek 10 Spód rękawicy prawej po stronie khaki Rysunek 11 Wierzch rękawicy prawej po stronie khaki Rysunek 12 Spód rękawicy lewej po stronie białej Rysunek 13 Wierzch rękawicy lewej po stronie białej

39 39 Rysunek 14 Pokrowiec otwarty Rysunek 15 Pokrowiec zamknięty Rysunek 16 Pokrowiec ze sznurkiem zamocowanym do karabińczyka

40 40 10 Tabela wymiarów wyrobu gotowego Podstawowe wymiary kurtki ocieplającej, oznaczone wg PN-P-84750:1992 Wyroby konfekcyjne z płaskich wyrobów włókienniczych - Wyznaczanie wymiarów, przedstawiono w tablicy 14. Tablica 14 Wymiary w centymetrach Oznaczenia na rysunkach Wyszczególnienie Wzrost Obwód klatki piersiowej Tył 1 1a Długość tyłu 2 1b Długość od wszycia stójki do górnej linii szwu stebnowego tunelu w pasie mierzona po środku tyłu Przód 3 2a Długość przodu 4 - Długość zamka błyskawicznego przodu Rękaw 5 3a Długość rękawa mierzona po szwie zewnętrznym (od wszycia stójki) 6 3b Szerokość rękawa mierzona od podkroju pachy 7 3c Szerokość mankietu rękawa przy ściągniętej taśmie elastycznej Stójka 8 4a Szerokość stójki mierzona po krawędzi górnej (obwód zapiętej stójki) Kaptur 9 - Wysokość mierzona po przedniej krawędzi (w linii prostej) 10 - Długość części środkowej (mierzona po łuku) 11 5a Szerokość kaptura w dole 12 - Długość zamka błyskawicznego do dopięcia kaptura Obwody w połowie 13 1c Szerokość pod pachą 14 6b Szerokość dołu przy luźnym sznurku elastycznym

41 41 Tablica 14 (ciąg dalszy) Wymiary w centymetrach Oznaczenia na rysunkach XS S S M S L XL M S Tył 1 1a 77,0 79,0 79,0 81,0 81,0 83,0 2 1b 43,0 44,0 44,0 45,0 45,0 46,0 Przód 3 2a 64,0 66,0 66,0 68,0 68,0 70,0 4-75,0 77,0 77,0 79,0 79,0 81,0 Rękaw 5 3a 78,5 80,0 81,0 82,0 83,0 81,5 6 3b 29,5 29,5 31,0 32,5 34,0 29,5 7 3c 15,0 15,0 15,5 16,0 16,5 15,0 Stójka 8 4a 53,0 53,0 55,0 57,0 59,0 53,0 Kaptur 9-37,0 37,0 38,0 39,0 40,0 37, ,0 52,0 54,0 56,0 58,0 52,0 11 5a 69,0 69,0 71,0 73,0 75,0 69, ,0 42,0 44,0 46,0 48,0 42,0 Obwody w połowie 13 1c 62,0 62,0 66,0 70,0 74,0 62,0 14 6b 59,0 59,0 63,0 67,0 71,0 59,0

42 42 Tablica 14 (ciąg dalszy) Wymiary w centymetrach Oznaczenia na rysunkach M L M XL XXL S L M Tył 1 1a 83,0 83,0 83,0 83,0 85,0 85,0 2 1b 46,0 46,0 46,0 46,0 47,0 47,0 Przód 3 2a 70,0 70,0 70,0 70,0 72,0 72,0 4-81,0 81,0 81,0 81,0 83,0 83,0 Rękaw 5 3a 82,5 83,5 84,5 85,5 83,0 84,0 6 3b 31,0 32,5 34,0 35,5 29,5 31,0 7 3c 15,5 16,0 16,5 17,0 15,0 15,5 Stójka 8 4a 55,0 57,0 59,0 61,0 53,0 55,0 Kaptur 9-38,0 39,0 40,0 41,0 37,0 38, ,0 56,0 58,0 60,0 52,0 54,0 11 5a 71,0 73,0 75,0 77,0 69,0 71, ,0 46,0 48,0 50,0 42,0 44,0 Obwody w połowie 13 1c 66,0 70,0 74,0 78,0 62,0 66,0 14 6b 63,0 67,0 71,0 75,0 59,0 63,0

43 43 Tablica 14 (ciąg dalszy) Wymiary w centymetrach Oznaczenia na rysunkach L L XL XXL XL Dopuszczalne L odchylenie ± Tył 1 1a 85,0 85,0 85,0 87,0 1,5 2 1b 47,0 47,0 47,0 48,0 0,8 Przód 3 2a 72,0 72,0 72,0 74,0 1,5 4-83,0 83,0 83,0 85,0 1,0 Rękaw 5 3a 85,0 86,0 87,0 86,5 1,5 6 3b 32,5 34,0 35,5 32,5 1,0 7 3c 16,0 16,5 17,0 16,0 0,5 Stójka 8 4a 57,0 59,0 61,0 57,0 1,0 Kaptur 9-39,0 40,0 41,0 39,0 1, ,0 58,0 60,0 56,0 1,0 11 5a 73,0 75,0 77,0 73,0 1, ,0 48,0 50,0 46,0 1,0 Obwody w połowie 13 1c 70,0 74,0 78,0 70,0 1,5 14 6b 67,0 71,0 75,0 67,0 1,5

44 44 Podstawowe wymiary spodni ocieplających, oznaczone wg PN-P-84750:1992 Wyroby konfekcyjne z płaskich wyrobów włókienniczych - Wyznaczanie wymiarów, przedstawiono w tablicy 15. Tablica 15 Wymiary w centymetrach Oznaczenia na rysunkach Wyszczególnienie Wzrost Obwód klatki piersiowej Przód 1 - Długość zamka błyskawicznego zapięcia przodu 2 6h Długość podkroju przodu (do wszycia karczka) Tył 3 8a Długość podkroju tyłu (do wszycia karczka) Nogawki 4 6a Długość po szwie zewnętrznym nogawki (do wszycia karczka) 5 6b Długość po szwie wewnętrznym nogawki 6 - Długość zamka błyskawicznego boku nogawki Obwody w połowie 7 6e Szerokość na linii pasa 8 6f Szerokość na linii bioder 9 6c Szerokość nogawki u góry 10 6d Szerokość nogawki w dole Karczki 11 6g Wysokość karczka przodu 12 8b Wysokość karczka tyłu 13 - Długość szelki

45 45 Tablica 15 (ciąg dalszy) Wymiary w centymetrach Oznaczenia na rysunkach XS S S M S L XL M S Przód 1-37,0 38,0 38,0 39,0 39,0 40,0 2 6h 31,0 32,0 32,0 33,0 33,0 34,0 Tył 3 8a 41,0 42,0 42,0 43,0 43,0 44,0 Nogawki 4 6a 98,0 102,0 102,0 106,0 106,0 110,0 5 6b 69,0 72,0 72,0 75,0 75,0 78,0 6-27,0 29,0 29,0 31,0 31,0 33,0 Obwody w połowie 7 6e 45,0 45,0 49,0 53,0 57,0 45,0 8 6f 65,0 65,0 69,0 73,0 77,0 65,0 9 6c 38,0 38,0 40,0 42,0 44,0 38,0 10 6d 22,0 22,0 23,0 24,0 25,0 22,0 Karczki 11 6g 14,0 15,0 15,0 16,0 16,0 17,0 12 8b 21,0 22,0 22,0 23,0 23,0 24, ,0 60,0 60,0 64,0 64,0 68,0

46 46 Tablica 15 (ciąg dalszy) Wymiary w centymetrach Oznaczenia na rysunkach M L M XL XXL S L M Przód 1-40,0 40,0 40,0 40,0 41,0 41,0 2 6h 34,0 34,0 34,0 34,0 35,0 35,0 Tył 3 8a 44,0 44,0 44,0 44,0 45,0 45,0 Nogawki 4 6a 110,0 110,0 110,0 11,0 114,0 114,0 5 6b 78,0 78,0 78,0 78,0 81,0 81,0 6-33,0 33,0 33,0 33,0 35,0 35,0 Obwody w połowie 7 6e 49,0 53,0 57,0 61,0 45,0 49,0 8 6f 69,0 73,0 77,0 81,0 65,0 69,0 9 6c 40,0 42,0 44,0 46,0 38,0 40,0 10 6d 23,0 24,0 25,0 26,0 22,0 23,0 Karczki 11 6g 17,0 17,0 17,0 17,0 18,0 18,0 12 8b 24,0 24,0 24,0 24,0 25,0 25, ,0 68,0 68,0 68,0 72,0 72,0

47 47 Tablica 15 (ciąg dalszy) Wymiary w centymetrach Oznaczenia na rysunkach L L XL XXL XL Dopuszczalne L odchylenie ± Przód 1-41,0 41,0 41,0 42,0 1,0 2 6h 35,0 35,0 35,0 36,0 1,0 Tył 3 8a 45,0 45,0 45,0 46,0 1,0 Nogawki 4 6a 114,0 114,0 114,0 118,0 2,0 5 6b 81,0 81,0 81,0 84,0 1,5 6-35,0 35,0 35,0 37,0 1,0 Obwody w połowie 7 6e 53,0 57,0 61,0 53,0 1,0 8 6f 73,0 77,0 81,0 73,0 1,0 9 6c 42,0 44,0 46,0 42,0 1,0 10 6d 24,0 25,0 26,0 24,0 0,5 Karczki 11 6g 18,0 18,0 18,0 19,0 0,5 12 8b 25,0 25,0 25,0 26,0 0, ,0 72,0 72,0 76,0 1,5 Podstawowe wymiary rękawic ocieplających, oznaczone wg PN-P-84750:1992 Wyroby konfekcyjne z płaskich wyrobów włókienniczych - Wyznaczanie wymiarów, przedstawiono w tablicy 16.

48 Dopuszczalne odchylenie ± 48 Tablica 16 Wymiary w centymetrach Oznaczenia na rysunkach Wyszczególnienie Wielkość Dopuszczalne odchylenie ± 1 9a Długość rękawicy 35,0 37,0 39,0 1,0 2 9b Długość palca wskazującego 7,5 8,0 8,5 0,3 3 9c Długość kciuka 7,0 7,5 8,0 0,3 4 9d 5 9e 6 9f Odległość od wszycia kciuka w górze do krawędzi palca wskazującego Odległość od górnej krawędzi tunelu do palca wskazującego, mierzona po linii prostej Szerokość rękawicy mierzona na wysokości kciuka po linii prostej 12,5 13,0 13,5 0,3 17,0 18,0 19,0 0,5 19,0 22,0 25,0 0,5 7 9g Szerokość kciuka 7,5 8,0 8,5 0,5 8 9h Szerokość palca wskazującego 6,5 7,0 7,5 0,5 Podstawowe wymiary pokrowców na elementy ubrania ocieplającego przedstawiono w tablicy 17. Tablica 17 Wymiary w centymetrach Oznaczenia na rysunkach Wyszczególnienie Wielkości pokrowców kurtka spodnie rękawice 1 10a Długość części bocznej pokrowca ,0 2 10b 3 10c 4 10d 5 10e 6 10f 7 10g 8 10h Szerokość worka, wymiar równoważny z wielkością średnicy denka pokrowca Odległość od szwu wszycia denka do boku do krawędzi uchwytu transportowego boku pokrowca Odległość pomiędzy krawędziami uchwytu transportowego boku pokrowca Szerokość tunelu do wciągnięcia sznurka elastycznego Szerokość uchwytów transportowych części naszytych, wymiar odnoszący się do wszystkich uchwytów transportowych Szerokość uchwytów transportowych w miejscu przewężenia, wymiar odnoszący się do wszystkich uchwytów transportowych Odległość od krawędzi uchwytu transportowego do linii szwu mocującego , ,5 27,5 27,5 14 1,0 1,8 0,3 2,5 0,3 1,2 0,3 4,5 4,5 3 0,3

49 49 11 Tabela wymiarów stałych i pomocniczych Wymiary stałe i pomocnicze elementów kompletu ubrania ocieplającego przedstawiono w tablicy 18. Tablica 18 Wymiary w centymetrach Oznaczenia na rysunkach Wyszczególnienie Kurtka Wartość wymiaru Dopuszczalne odchylenie ± 1 2b Szerokość listwy przodu 7,0 0,3 2 - Szerokość listwy po wewnętrznej stronie 5,0 0,3 3 2c Szerokość tunelu do regulacji obwodu pasa 2,5 0,3 4 2d Szerokość tunelu do regulacji obwodu dołu kurtki 2,5 0,3 5 2e Odległość od krawędzi wszycia listwy przodu do krawędzi pierwszego oczka do przeciągnięcia sznurka do regulacji obwodu pasa i dołu kurtki na prawym przodzie, na lewym przodzie odległość od krawędzi przodu do krawędzi oczka 2,5 0,3 6 2f Odległość pomiędzy krawędziami oczek 2,0 0, Odległość od dolnej krawędzi wyrobu do dolnej krawędzi najniżej umieszczonego elementu z taśmy samosczepnej na prawym przodzie i listwie przodu. Elementy z taśm samosczepnych wszyte po szerokości listew równych odległościach od ich krawędzi Długość odcinków taśm samosczepnych naszytych na prawą część przodu, listwę przodu i stójkę 2,0 0,3 10,0 0,5 9 3d Długość wzmocnienia góry rękawa w tyle 30,0 0,5 10 3e Długość wzmocnienia góry rękawa w przodzie 24,0 0, f 13 3g 14 3h Długość wzmocnienia góry rękawa mierzona w najdłuższym miejscu Długość wzmocnienia części łokciowej rękawa mierzona po linii szwu wewnętrznego rękawa Szerokość wzmocnienia części łokciowej rękawa w górze rękawa Szerokość wzmocnienia części łokciowej rękawa w dole rękawa 31,0 0,5 24,0 0,5 26,0 0,5 22,0 0,5 15 3i Długość mankietu rękawa 3,5 0, Długość patki do regulacji mankietu rękawa 9,0 0,3 17 4b Wysokość stójki mierzona po środku tyłu 17,0 0,5 18 4c Szerokość listwy tworzącej tunel do regulacji obwodu stójki 2,0 0,2 19 5b Szerokość części środkowej w szczycie kaptura 15,0 0,5 20 5c Szerokość części środkowej w dole tyłu kaptura 13,0 0,5 21 5d Szerokość części środkowej w przodzie kaptura 16,0 0,5 22 5e Wysokość zapięcia kaptura 18,0 0,5 23 5f Szerokość zapięcia kaptura 13,0 0,5 24 5g Długość patki regulacji głębokości kaptura 9,0 0,5 25 5h Szerokość patki regulacji głębokości kaptura 3,0 0,3

50 50 Oznaczenia na rysunkach 26 5i j 30 5k 31 5l 32 5m 33 5n 34 5o 35 5p 36 5r 37 5s Tablica 18 ( ciąg dalszy ) Wyszczególnienie Odległość od wszycia zamka błyskawicznego do dolnej krawędzi taśmy samosczepnej w kapturze Długość prostokąta z taśmy samosczepnej naszytego w tylnej części kaptura. Naszycie wg patki, boczne krawędzie prostokątów powinny pokrywać się przy luźnej patce. Długość prostokąta z taśmy samosczepnej naszytego na patkę regulacji głębokości kaptura Szerokość tunelu regulacji obwodu kaptura mierzona po środku przodu kaptura Odległość od krawędzi oczka do linii bocznej doszycia zapięcia kaptura Długość tunelu do przełożenia sznurka do regulacji obwodu kaptura. Tunel umieszczony w jednakowych odległościach od dołu i góry zapięcia kaptura. Długość taśm samosczepnych naszytych na doszycie prawej strony zapięcia kaptura po stronie w kolorze khaki Długość taśm samosczepnych naszytych na prawą stronę zapięcia kaptura po stronie w kolorze białym Długość sznurka elastycznego w stanie luźnym poza oczkiem mierzona razem z końcówką sznurka Odległość od krawędzi zapięcia kaptura do krawędzi taśm samosczepnych naszytych na prawą stronę zapięcia kaptura po stronie w kolorze białym Odległość od góry i dołu zapięcia kaptura do krawędzi taśm samosczepnych naszytych po stronie w kolorze białym. Środkowa taśma umieszczona w równych odległościach od górnej i dolnej taśmy. Odległość od krawędzi doszycia zapięcia kaptura do krawędzi taśm samosczepnych mierzona po stronie w kolorze khaki Spodnie Wymiary w centymetrach Wartość wymiaru Dopuszczalne odchylenie ± 14,0 0,5 10,0 0,5 6,0 0,5 3,0 0,3 2,5 0,3 9,0 0,5 17,0 0,5 12,0 0,5 7,0 1,0 0,5 0,2 0,5 0,2 0,5 0,2 38 6i Szerokość listwy osłaniającej zapięcie przodu 4,5 0,3 39 6j Długość listwy osłaniającej zapięcie w nogawce 33,5 0, Szerokość listwy osłaniającej zapięcie w nogawce 5,0 0,3 41 6k Szerokość tunelu w dolnej części przodu i tyłu nogawki 3,0 0,3 42 6l Szerokość tunelu w pasie przodu spodni 4,0 0,3 43 6ł 44 6m Odległość od góry karczka do górnej krawędzi naszycia taśmy samosczepnej Odległość od krawędzi przodu do krawędzi naszycia taśmy samosczepnej 1,0 0,3 1,5 0,3 45 6n Długość zaszewki wzmocnienia nogawki spodni 6,0 0, Długość prostokąta z taśmy samosczepnej do zapięcia listwy przodu spodni Długość prostokąta z taśmy samosczepnej do zapięcia listwy w dole nogawki Długość prostokąta z taśmy samosczepnej do zapięcia szelek Długość taśmy szelkowej w stanie swobodnym rozpiętej szelki 4,0 0,3 8,0 0,3 10,0 0,3 66,0 1,0

51 51 Oznaczenia na rysunkach 50 7a 51 7b 52 7c 53 7d 54 7e Tablica 18 ( ciąg dalszy ) Wyszczególnienie Długość patki kieszeni, wymiar odnoszący się do wszystkich kieszeni w spodniach i kurtce Szerokość patki kieszeni po środku, wymiar odnoszący się do wszystkich kieszeni w spodniach i kurtce Szerokość patki kieszeni po boku, wymiar odnoszący się do wszystkich kieszeni w spodniach i kurtce Długość wypustki, wymiar odnoszący się do wszystkich wypustek w spodniach i kurtce Szerokość wypustki, wymiar odnoszący się do wszystkich wypustek w spodniach i kurtce Długość prostokąta z taśmy samosczepnej do zapięcia kieszeni, wymiar odnoszący się do wszystkich kieszeni w spodniach i kurtce Długość otworu kieszeniowego, wymiar odnoszący się do wszystkich kieszeni w spodniach i kurtce Wymiary w centymetrach Wartość wymiaru Dopuszczalne odchylenie ± 21,0 0,5 5,0 0,3 2,0 0,3 2,0 0,3 2,3 0,3 8,0 0,3 20,0 0,5 57 8c Szerokość karczka w tyle 12,0 0,5 58 8d 59 8e 60 8f Długość wzmocnienia tyłu mierzona po linii szwu środkowego tyłu Długość wzmocnienia tyłu mierzona po linii szwu zewnętrznego nogawki Odległość od końca szwu środkowego tyłu do wszycia dołu wzmocnienia mierzona po szwie wewnętrznym nogawki 30,0 1,0 25,0 1,5 4,0 0,5 61 8g Odległość między zaszewkami w tyle mierzona po środku 8,5 0,5 62 8h Odległość od krawędzi listwy osłaniającej zapięcie w dole nogawek do krawędzi uchwytów w dole i górze listwy Rękawice 4,0 0,5 63 9i Szerokość tunelu przy ściągniętej taśmie elastycznej 10,5 0,5 64 9j Długość tunelu w rękawicach 2,0 0,3 65 9k Szerokość mankietu rękawic 16,0 1,0 66 9l Długość mankietu 8,0 0,5 67 9ł Szerokość nakładki antypoślizgowej mierzona w najszerszym miejscu 12,0 0,5 68 9m Długość nakładki antypoślizgowej 16,0 0,5

52 52 Załącznik A ( normatywny ) Zestawienie wymagań techniczno użytkowych dwuwarstwowego laminatu artykuł 2Luc 1 Przedmiot wymagań Przedmiotem wymagań techniczno-użytkowych są kryteria ocen i metody badań artykułu 2Luc poliestrowej tkaniny w kolorze khaki, zlaminowanej z paroprzepuszczalną membraną PTFE. 2 Zakres wymagań Wymagania techniczno-użytkowe stanowią podstawę do kontroli i odbioru jakościowego dwuwarstwowego laminatu, artykuł 2Luc, przeznaczonego do konfekcjonowania elementów ubrań ocieplających ( kurtki, spodni, rękawic i pokrowców ). 3 Wymagania ogólne Dwuwarstwowy laminat, artykuł 2Luc, powinien być wytwarzany w stałej technologii produkcji, określonej w specyfikacji technicznej producenta lub w zakładowej dokumentacji techniczno-technologicznej wyrobu. Nie dopuszcza się stosowania zamiennych rozwiązań surowcowych, środków pomocniczych lub innych wariantów technologii wykonania materiału bez uzyskania potwierdzenia zgodności wykonania wyrobu z wymaganiami określonymi w warunkach technicznych. Wykonanie laminatu dwuwarstwowego, artykuł 2Luc, powinno zapewniać zachowanie przez wyrób składu związków chemicznych i dopuszczalnego poziomu ich emisji bezpiecznego dla użytkowników. Wymagane jest potwierdzanie zgodności wykonania materiału z wymaganiami dotyczącymi bezpieczeństwa produktów włókienniczych ( Dz. U. Nr 81 poz. 743 z dnia r. ). 4 Wymagania techniczne Zestawienie wymagań technicznych dla laminatu dwuwarstwowego, artykuł 2Luc, przedstawiono w tablicy A.1. Tablica A.1 Wymagania techniczne Wyszczególnienie Jednostka miary Wymagania Oznaczenie i metoda badania wg 1 Tkanina zewnętrzna 1.1 Skład surowcowy przędz osnowy i wątku % PES 100% PN-P-01703:1996 PN-P-04604: Liczba nitek osnowy liczba/dm 399 ± Liczba nitek wątku liczba/dm 451 ± 23 PN-EN : Splot tkaniny 1.5 Rodzaj wykończenia tkaniny na bazie splotu płóciennego ze wzmocnieniami w postaci zdwojonych nitek osnowy i wątku barwienie, termostabilizacja apretura oleofobowa i hydrofobowa, laminowanie PN-P-01701:1952 specyfikacja techniczna producenta

53 53 Tablica A.1 ( ciąg dalszy ) Wyszczególnienie Jednostka miary Wymagania Oznaczenie i metoda badania wg 2 Membrana paroprzepuszczalna 2.1 Skład surowcowy % 2.2 Masa powierzchniowa membrany, nie mniej niż dwuskładnikowa na bazie PTFE g/m 2 5 specyfikacja techniczna producenta specyfikacja techniczna producenta 3 Parametry techniczne laminatu 3.1 Szerokość m 1,45 ± 0,05 PN-EN 1773: Masa powierzchniowa g/m ± 6 PN-ISO 3801: Masa liniowa laminatu, nie więcej niż g/m 171 PN-ISO 3801:1993 L* Parametry barwy khaki (barwa ciemnozielona nadruku Pantera) CIELAB ( D 65 /10º ) a* b* 8.24 PN-EN ISO 105-J03: Dopuszczalne wartości różnicy barwy, nie więcej niż Wartości graniczne współczynników reemisji barwy laminatu ΔE* ab 1.5 % barwa ciemnozielona p NO-A203:2004 PN-EN ISO 105- J01:2002 PN-EN ISO 105- J03: Wymagania użytkowe Zestawienie wymagań użytkowych dla laminatu dwuwarstwowego, artykuł 2Luc przedstawiono w tablicy A.2. Tablica A.2 - Wymagania użytkowe laminatu Wyszczególnienie Jednostka miary Wymagania Oznaczenie i metoda badania wg 1 Maksymalna siła, nie mniej niż kierunek wzdłużny kierunek poprzeczny N 600 N 580 PN-EN ISO : Siła rozdzierania, nie mniej niż kierunek wzdłużny kierunek poprzeczny N 20 N 20 PN-EN ISO :2002 PN-EN ISO :2002

54 54 Tablica A.2 ( ciąg dalszy ) Wyszczególnienie Jednostka miary Wymagania Oznaczenie i metoda badania wg Zmiana wymiarów po I i po V praniu w temperaturze nie więcej niż 40 C, Przepuszczalność powietrza, nie więcej niż Przepuszczalność pary wodnej, nie mniej niż kierunek wzdłużny kierunek poprzeczny Wodoszczelność przed i po trzech cyklach prania wodnego, nie mniej niż Oleofobowość węglowodorowy test odpornościowy, nie mniej niż % 2 PN-EN ISO 5077:2008 PN-EN ISO 6330:2002 % 2 procedura 6A mm/s 5 PN-EN ISO 9237:1998 g/dm 2 h 1,7 cm słupa wody 200 PBW-3 edycja 2 z PN-EN PN-ISO 811:1997 PN-EN ISO 6330:2002 procedura 6A stopień 5 PN-EN ISO 14419: Stopień odporności wybarwień, nie mniej niż: 7.1 Światło /Xenotest/ zmiana barwy stopień 4 PN-EN ISO 105- B02:2006 zmiana barwy Woda zabrudzenie bieli bawełny zabrudzenie bieli poliestru stopień 4 4 PN-EN ISO 105- E01: Pranie w temperaturze 40ºC zmiana barwy zabrudzenie bieli bawełny zabrudzenie bieli poliestru stopień PN-EN ISO 105- C06:2010 metoda C1S zmiana barwy Pot kwaśny zabrudzenie bieli bawełny zabrudzenie bieli poliestru zmiana barwy stopień PN-EN ISO 105- E04: Pot alkaliczny 7.6 Tarcie suche 7.7 Tarcie mokre zabrudzenie bieli bawełny zabrudzenie bieli poliestru zabrudzenie bieli bawełny zabrudzenie bieli bawełny stopień stopień PN-EN ISO 105- X12: Wzorzec barwy laminatu dwuwarstwowego, artykuł 2Luc Obowiązujący wzorzec laminatu dwuwarstwowego, 2Luc dostępny jest w Wojskowym Ośrodku Badawczo- Wdrożeniowym Służby Mundurowej, Łódź, ul. Źródłowa 52.

55 55 Zestawienie wymagań techniczno użytkowych tkaniny poliestrowej artykuł BI Uoc Załącznik B ( normatywny ) 1 Przedmiot wymagań Przedmiotem wymagań techniczno-użytkowych są kryteria ocen i metody badań tkaniny poliestrowej, artykuł BI Uoc w kolorze białym. 2 Zakres wymagań Wymagania techniczno-użytkowe stanowią podstawę do kontroli i odbioru jakościowego tkaniny poliestrowej, artykuł BI Uoc, przeznaczonej do konfekcjonowania elementów ubrań ocieplających ( kurtki, spodni i rękawic ). 3 Wymagania ogólne Tkanina poliestrowa, artykuł BI Uoc, powinna być wytwarzana w stałej technologii produkcji, określonej w specyfikacji technicznej producenta lub w zakładowej dokumentacji techniczno-technologicznej wyrobu. Nie dopuszcza się stosowania zamiennych rozwiązań surowcowych, środków pomocniczych lub innych wariantów technologii wykonania materiału bez uzyskania potwierdzenia zgodności wykonania wyrobu z wymaganiami określonymi w warunkach technicznych. Wykonanie tkaniny poliestrowej, artykuł BI Uoc, powinno zapewniać zachowanie przez wyrób składu związków chemicznych i dopuszczalnego poziomu ich emisji bezpiecznego dla użytkowników. Wymagane jest potwierdzanie zgodności wykonania materiału z wymaganiami dotyczącymi bezpieczeństwa produktów włókienniczych ( Dz. U. Nr 81 poz. 743 z dnia r. ). 4 Wymagania techniczne Zestawienie wymagań technicznych dla tkaniny poliestrowej, artykuł BI Uoc, przedstawiono w tablicy B.1. Tablica B.1 Wymagania techniczne 1 Wyszczególnienie Skład surowcowy przędz osnowy i wątku Jednostka miary Wymagania % PES 100% Oznaczenie i metoda badania wg PN-P-01703:1996 PN-P-04604: Splot tkaniny na bazie splotu płóciennego ze wzmocnieniami w postaci zdwojonych nitek osnowy i wątku PN-P-01701: Liczba nitek osnowy liczba/dm 525 ± 25 PN-EN : Liczba nitek wątku liczba/dm 255 ± 13 PN-EN : Rodzaj wykończenia tkaniny barwienie, termostabilizacja, specyfikacja techniczna producenta 6 Szerokość m 1,45 ± 0,05 PN-EN 1773: Masa powierzchniowa, nie więcej niż g/m PN-ISO 3801: Masa liniowa, nie więcej niż g/m 180 PN-ISO 3801:1993

56 56 5 Wymagania użytkowe Zestawienie wymagań użytkowych dla tkaniny poliestrowej, artykuł BI Uoc przedstawiono w tablicy B.2. Tablica B.2 - Wymagania użytkowe Wyszczególnienie Jednostka miary Wymagania Oznaczenie i metoda badania wg Maksymalna siła, nie mniej niż Siła rozdzierania, nie mniej niż Zmiana wymiarów po I i po V praniu w temperaturze 40 C, nie więcej niż Przepuszczalność powietrza, nie więcej niż kierunek wzdłużny kierunek poprzeczny kierunek wzdłużny kierunek poprzeczny kierunek wzdłużny kierunek poprzeczny N 500 N 300 PN-EN ISO :2002 N 25 PN-EN ISO :2002 PN-EN ISO N :2002 % 3 PN-EN ISO 5077:2008 PN-EN ISO 6330:2002 % 3 procedura 6A mm/s 25 PN-EN ISO 9237: Odporność na deszcz, nie więcej niż nasiąkliwość % 20 przepuszczalność wody Oleofobowość węglowodorowy test odpornościowy, nie mniej niż cm 3 /dm 2 4 PN-P-04943:1989 stopień 5 PN-EN ISO 14419: Wzorzec barwy tkaniny poliestrowej, artykuł BI Uoc Obowiązujący wzorzec tkaniny poliestrowej, artykuł Bi Uoc dostępny jest w Wojskowym Ośrodku Badawczo- Wdrożeniowym Służby Mundurowej.

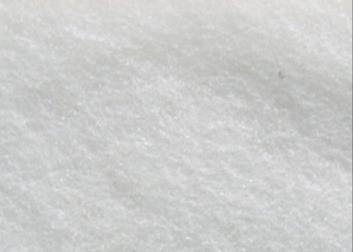

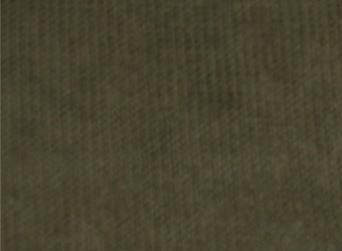

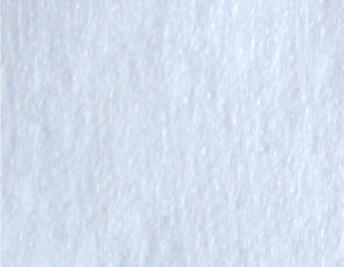

57 57 Wymagania dla dodatków konfekcyjnych ubrania ocieplającego Załącznik C ( normatywny ) Wymagania dla podstawowych dodatków konfekcyjnych zastosowanych do wykonania elementów kompletu ubrania ocieplającego przedstawiono w tablicy C.1 Tablica C.1 Fotografia dodatku Wyszczególnienie Oznaczenie typu i rodzaju dodatku Wymagania i oznaczenia wg 1 Poliestrowa włóknina puszysta wykonana z mikrowłókien, o masie powierzchniowej ( 127 ± 7 ) g/m 2. PN-P-04604:1972, PN-EN :1994, specyfikacja techniczna producenta 2 Poliestrowa włóknina płaska o masie powierzchniowej ( 14 ± 1 ) g/m 2, w kolorze białym. PN-P-04604:1972, PN-EN :1994, specyfikacja techniczna producenta 3 Poliestrowy, włókninowy wkład odzieżowy o masie powierzchniowej ( 30 ± 2 ) g/m 2. PN-EN :1994, specyfikacja techniczna producenta 4 Poliestrowa dzianina podszewkowa o masie powierzchniowej ( 95 ± 5 ) g/m 2, w kolorze khaki. PN-P-04613:1997, specyfikacja techniczna producenta 5 Pętelkowe taśmy samosczepne w kolorze khaki o następujących parametrach technicznych: - szerokości taśm: 2 cm, 4 cm, - skład surowcowy materiału PA 100%, - konstrukcja materiału taśma tkana, - długość pętelki 2,4 mm ± 0,3 mm. PN-P-01703:1996, specyfikacja techniczna producenta

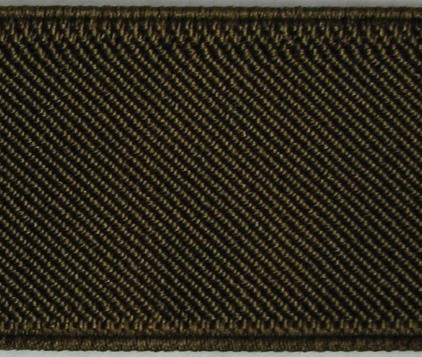

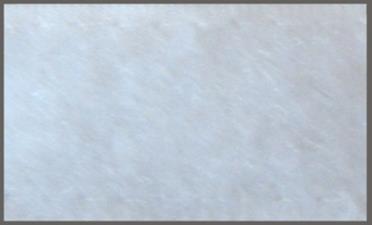

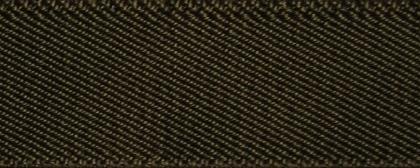

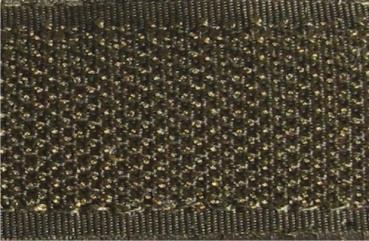

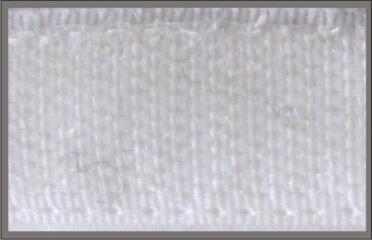

58 58 Tablica C.1 ( ciąg dalszy ) Fotografia dodatku Wyszczególnienie Oznaczenie typu i rodzaju dodatku Wymagania i oznaczenia wg 6 Haczykowe taśmy samosczepne w kolorze khaki o następujących parametrach technicznych: - szerokości taśm: 2 cm, 4 cm, - skład surowcowy materiału PA 100%, - konstrukcja materiału taśma tkana, - liczba haczyków na cm 2 47/cm 2, - długość haczyka 2,2 mm ± 0,2 mm. PN-P-01703:1996, specyfikacja techniczna producenta 7 Pętelkowa taśma samosczepna w kolorze białym o następujących parametrach technicznych: - szerokość taśmy 2 cm, - skład surowcowy materiału PA 100%, - konstrukcja materiału taśma tkana, - długość pętelki 2,4 mm ± 0,3 mm. PN-P-01703:1996, specyfikacja techniczna producenta 8 Haczykowa taśma samosczepna w kolorze białym o następujących parametrach technicznych: - szerokość taśmy 2 cm, - skład surowcowy materiału PA 100%, - konstrukcja materiału taśma tkana, - liczba haczyków na cm 2 47/cm 2, - długość haczyka 2,2 mm ± 0,2 mm. PN-P-01703:1996, specyfikacja techniczna producenta 9 Szelkowa taśma elastyczna w kolorze khaki o następujących parametrach technicznych: - szerokości taśmy 4 cm, - skład surowcowy materiału: - osnowa i wątek PES 100%, - osnowa II EL 100%. PN-P-01703:1996, specyfikacja techniczna producenta 10 Taśmy elastyczne o następujących parametrach technicznych: - szerokości taśm: 1,5 cm, 2,5 cm i 3 cm, - skład surowcowy materiału: - osnowa i wątek PES 100%, - osnowa II EL 100%. PN-P-01703:1996, specyfikacja techniczna producenta 11 Taśma konfekcyjna w kolorze khaki, o szerokości 2,5 cm. specyfikacja techniczna producenta 12 Taśma konfekcyjna w kolorze khaki, o szerokości 8 mm. specyfikacja techniczna producenta

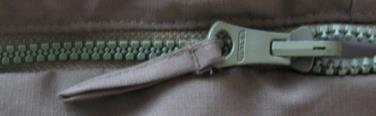

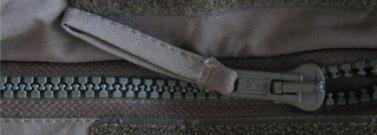

59 59 Tablica C.1 ( ciąg dalszy ) Fotografia dodatku Wyszczególnienie Oznaczenie typu i rodzaju dodatku Wymagania i oznaczenia wg 13 Tworzywowy, mrozoodporny, średniocząstkowy zamek błyskawiczny jednosuwakowy, dwustronnie nierozdzielny, w kolorze khaki. specyfikacja techniczna producenta 14 Tworzywowy, mrozoodporny, średniocząstkowy zamek błyskawiczny jednosuwakowy, jednostronnie nierozdzielny, w kolorze khaki, z przekładalnym uchwytem suwaka. specyfikacja techniczna producenta 15 Tworzywowy, mrozoodporny, średniocząstkowy zamek błyskawiczny jednosuwakowy, jednostronnie nierozdzielny, w kolorze khaki, z przekładalnym uchwytem suwaka. specyfikacja techniczna producenta 16 Tworzywowy, mrozoodporny, średniocząstkowy zamek błyskawiczny dwusuwakowy, rozdzielny, w kolorze khaki, z dolnym uchwytem podwójnym, górny uchwyt suwaka przekładalny. specyfikacja techniczna producenta 17 Tworzywowy, mrozoodporny, średniocząstkowy zamek błyskawiczny jednosuwakowy, rozdzielny, w kolorze khaki. specyfikacja techniczna producenta 18 Sznurek elastyczny w kolorze khaki o następujących parametrach technicznych: - średnica sznurka - 3 mm, - skład surowcowy: - oplot PES 100%, - rdzeń EL 100%. PN-P-01703:1996, specyfikacja techniczna producenta 19 Sznurek elastyczny w kolorze białym o następujących parametrach technicznych: - średnica sznurka 3 mm, - skład surowcowy: - oplot PES 100%, - rdzeń EL 100%. PN-P-01703:1996, specyfikacja techniczna producenta 20 Mosiężne oczko oksydowane lub lakierowane w kolorze khaki, o nominalnej średnicy wewnętrznej 5 mm. specyfikacja techniczna producenta 21 Mosiężne oczko niklowane lub lakierowane w kolorze białym, o nominalnej średnicy wewnętrznej 5 mm. specyfikacja techniczna producenta

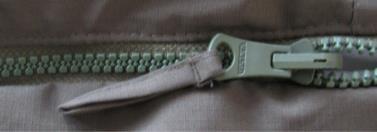

60 60 Tablica C.1 ( ciąg dalszy ) Fotografia dodatku Wyszczególnienie Oznaczenie typu i rodzaju dodatku Wymagania i oznaczenia wg 22 Jednosprężynowy stoper z tworzywa sztucznego, w matowym kolorze khaki. specyfikacja techniczna producenta 23 Jednosprężynowy stoper z tworzywa sztucznego, w matowym kolorze białym. specyfikacja techniczna producenta 24 Jednosprężynowy stoper z tworzywa sztucznego, w matowym kolorze khaki, z dodatkowym otworem lub otworami do taśmy o szerokości 8 mm. specyfikacja techniczna producenta 25 Końcówka sznurka elastycznego z tworzywa sztucznego, w matowym kolorze khaki. specyfikacja techniczna producenta 26 Koralik z tworzywa sztucznego o nominalnej średnicy wewnętrznej 4 mm, w kolorze khaki. specyfikacja techniczna producenta 27 Koralik z tworzywa sztucznego o nominalnej średnicy wewnętrznej 4 mm, w kolorze białym lub przezroczysty. specyfikacja techniczna producenta 28 Karabińczyk z tworzywa sztucznego w matowym kolorze czarnym do taśmy o szerokości 2,5 cm. specyfikacja techniczna producenta 29 - Tkanina antypoślizgowa w kolorze khaki 30 - Taśma konfekcyjna o splocie płóciennym, o szerokości 4,0 cm, w kolorze białym specyfikacja techniczna producenta specyfikacja techniczna producenta
