Karta Praktycznego Stosowania. Profile do wykańczania powłok (BP) Właściwości

Transkrypt

1 Karta Praktycznego Stosowania 770 Polnisch System odprowadzania wody z balkonu 770 Balkonentwässerungs-system 770 do tworzenia estetycznych krawędzi i odprowadzania wody w przypadku zastosowania powłok balkonowych, profili do wykańczania powłok (BP) i rynien balkonowych (BR) System odprowadzania wody z balkonu 770 Opis Specjalistyczny system odprowadzania wody z balkonów do prostego tworzenia estetycznych krawędzi w przypadku zastosowania powłok balkonowych. System składa się z profili do wykańczania powłok (BP), ale w razie potrzeby może zostać uzupełniony o system rynien (BR). Umożliwia on fachowe i precyzyjne odprowadzanie wody, co pozwala zapobiegać zaciekom powstającym zazwyczaj na czołowych płytach balkonowych. Aby zapewnić odprowadzanie wody powierzchniowej, z reguły wystarcza montaż profili do wykańczania powłok. W razie potrzeby mogą one zostać w prosty sposób uzupełnione o system rynien (BR). Profile do wykańczania powłok (BP) Właściwości Profil do wykańczania powłok wykonany z aluminium umożliwia tworzenie estetycznych krawędzi balkonów przy zastosowaniu powłok balkonowych. Przednia krawędź z umieszczonymi z przodu rowkami zapewnia estetyczne wykończenie i równy brzeg powłoki, gwarantując przy tym optymalne połączenie profilu z powłoką. Wystające ramię profilu ze zintegrowanym rowkiem na wodę zapewnia precyzyjne odprowadzanie wody powierzchniowej. W celu estetycznego wykończenia naroży należy wykorzystać prefabrykowane kąty zewnętrzne BP. Zakres zastosowania Do fachowego i estetycznego wykańczania krawędzi i kontrolowanego odprowadzania wody z balkonów pokrytych Floortec PUR-Beschichtung 852 lub Floortec 2K-PUR-Dickschicht LF 833. Opis produktu Kolor: aluminiowy metaliczny Materiał: aluminium powlekane proszkowo Profil do wykańczania powłok BP Nr art : Specjalistyczny profil kątowy z rowkiem na wodę i wystającym ramieniem, wraz z łącznikami i zestawem montażowym. Długość: 3,00 m Wymiary: Kąt zewnętrzny BP Nr art Prefabrykowany profil narożny, 90, szczelnie zespawany, wraz z łącznikami i zestawem montażowym Wymiary: 18,5 x 18,5 cm (ramię) Stan: Strona 1 z 6

2 Karta Praktycznego Stosowania 770 Stosowanie Wstępne przygotowanie podłoża Podłoże musi być zwarte, suche, czyste, mieć dobrą przyczepność i nośność, stabilną formę oraz być wolne od substancji antyadhezyjnych, materiałów powodujących korozję oraz innych powłok pośrednich, mogących ograniczyć przyczepność. Ponadto aby zapewnić niezawodne odprowadzanie wody, nachylenie podłoża musi musi wynosić przynajmniej 1,5%. Przygotować podłoże zgodnie z wymogami planowanej powłoki i zagruntować z wykorzystaniem Floortec 2K-Epoxi-Grund LF 832. Montaż Montaż profilu do wykańczania powłok BP oraz kąta zewnętrznego BP należy wykonywać w trakcie aplikacji powłoki na przygotowanym i zagruntowanym podłożu. Odpowiednio ustawić kąt zewnętrzny BP i przymocować do podłoża za pomocą dołączonego zestawu montażowego. Następnie odpowiednio przyciąć i ustawić profile oraz szczelnie przyłożyć je na styk do kąta zewnętrznego BP. Na przednią stronę styków nałożyć złączki. Profile do wykańczania powłok przymocować kołkami co 50 cm, rozpoczynając od łączeń z sąsiadującymi profilami lub narożami. Poprawa przyczepności Aby poprawić przyczepność, zaaplikować na ramię zamontowanego profilu 1x 2K- Epoxi-Haftgrund 855 i posypać jeszcze mokry materiał Floortec Quarzsand 1526 (0,1-0,4 mm). Wyrównanie podłoża Po wyschnięciu preparatu poprawiającego przyczepność wypełnić puste przestrzenie profilu i wyrównać z podłożem za pomocą szpachlowania na klin. W tym celu wykorzystać mieszankę Floortec 2K-Epoxi- Grund LF 832 i Floortec Quarzsand 1526 w proporcjach od 1:2 do 1:3. Jako dodatkowe zabezpieczenie przed powstawaniem rys zatopić w zaaplikowanej masie szpachlowej pas Glasfaser- Fugendeckband SK Powłoka balkonowa Po wyschnięciu szpachlowania wyrównującego, najwcześniej po upływie jednego dnia, wykonać kolejną powłokę systemową wraz ze szpachlowaniem drapanym z wykorzystaniem Floortec PUR-Beschichtung 852 lub Floortec 2K-PUR-Dickschicht LF 833. Temperatura aplikacji W zależności od aplikowanej powłoki. System rynien (BR) Właściwości Złożony z różnych elementów rynien. Umożliwia szybki i prosty montaż do zamontowanego profilu do wykańczania powłok. Zakres zastosowania W razie potrzeby jako uzupełnienie profilu do wykańczania powłok BP do precyzyjnego odprowadzania wody. Opis produktu Kolor: aluminiowy metaliczny Materiał: aluminium powlekane proszkowo Rynna balkonowa BR Nr art Półokrągła rynna z klipsami mocującymi do wszechstronnego, kompletnego odprowadzania wody. Do zawieszania na profilach do wykańczania powłok BP oraz na osłonach rynien RT. Długość: 3,00 m Głębokość montażowa ok. 75 mm Złączka do rynny BR Nr art , Do łączenia rynien balkonowych BR, z możliwością napinania i regulacji, wraz z uszczelnieniem i śrubami regulacyjnymi. Długość: 6,5 cm Naroże rynny BR Nr art Prefabrykowane naroże rynny 90, szczelnie zespawane. Wymiary: 23,5 x 23,5 cm (ramię) Seite 2 von 6

3 Karta Praktycznego Stosowania 770 Odpływ do rynny BR Nr art Rynna balkonowa BR z króćcem odpływowym (Ø 50 mm). Długość: 20 cm Odpływ narożny BR Nr art Naroże rynny balkonowej BR, 90, szczelnie zespawane, z króćcem odpływowym (Ø 50 mm). Wymiary: 23,5 x 23,5 cm (ramię) Rzygacz BR Nr art Do nakładania na odpływy, wraz z 2 śrubami samowiertnymi. Długość: 25 cm Zaślepka BR Nr art Z tworzywa sztucznego odpornego na działanie promieni UV, do zakładania na rynny BR i dodatkowego klejenia silikonem. Osłona spadku GB prawa Nr art Profil aluminiowy do montażu rynny balkonowej BR z jednostronnym nachyleniem do rury spadowej (w przypadku montażu rury spadowej po prawej stronie) wraz z dwoma uchwytami do rynny. Długość: 2,25 m Osłona spadku GB lewa Nr art Profil aluminiowy do montażu rynny balkonowej BR z jednostronnym nachyleniem do rury spadowej (w przypadku montażu rury spadowej po lewej stronie) wraz z dwoma uchwytami do rynny. Długość: 2,25 m Montaż systemu rynien Zawiesić rynnę balkonową BR lub naroże rynny BR na tyle zamontowanego profilu do wykańczania powłok BP i zabezpieczyć przed wypadnięciem poprzez wsunięcie od przodu klipsów mocujących. W miejscach łączeń dwóch elementów rynien pozostawić najpierw fugi (w przypadku temperatur do +10 C: 8 mm, w przypadku wyższych temperatur: 5 mm). Fugi zakryć złączkami do rynien BR w następujący sposób: złączkę do rynien najpierw zawiesić z tyłu, a następnie przymocować z przodu. W tym celu jedną ręką docisnąć rynnę do dołu, a drugą ręką popchnąć złączkę do góry, aż zaskoczy. W ten sam sposób do systemu rynien przymocować odpływy. Jako wykończenie boczne przykleić silikonem zaślepkę R. Od strony balkonu, do której przymocowany jest odpływ BR, przymocować uchwyty do rynny BR i zabezpieczyć. Następnie ustawić spadek na uchwytach do rynny. Do profilu do wykańczania powłok przykleić odpowiednią osłonę spadku GB (lewą lub prawą) za pomocą pasów silikonu rozmieszczonych co ok mm i mocno docisnąć. Wskazówka Należy przestrzegać wskazówek zawartych w kartach praktycznego stosowania poszczególnych produktów. Uwaga Niniejsza instrukcja techniczna bazuje na intensywnych pracach na rozwojem produktów oraz na wieloletnim doświadczeniu w praktyce. Instrukcja ta została opracowana z uwzględnieniem niemieckich ustaw, norm, przepisów i wytycznych. Jest ona tłumaczeniem wersji niemieckiej. Jej zawartość nie świadczy o żadnym stosunku prawnym. Wykonawca/kupujący nie jest zwolniony ze sprawdzenia przydatności i możliwości użycia naszych produktów na własną odpowiedzialność dla przewidzianego zastosowania. Poza tym obowiązują nasze Ogólne warunki handlowe. Z chwilą ukazania się nowego wydania niniejszej instrukcji technicznej dotychczasowe dane tracą ważność. Aktualna wersja jest dostępna w internecie. Brillux Polska Sp. z o.o. ul. Santocka Szczecin POLSKA tel faks info@brillux.pl Seite 3 von 6

4 Instrukcja montażu profili do wykańczania powłok Praxismerkblatt 770 (Przykładowa prezentacja profilu. Ilustracja profilu do wykańczania powłok BP na stronie 1 niniejszej karty praktycznego stosowania.) 1. Wypoziomować i przykręcić kąt zewnętrzny BP. 2. Przyciąć i odpowiednio ustawić profil do wykańczania powłok, a następnie przyłożyć do zamontowanego profilu na styk. 3. Profil do wykańczania powłok BP przytwierdzić w odstępach co ok. 50 cm, rozpoczynając od styków. 4. Nałożyć złączki. Seite 4 von 6

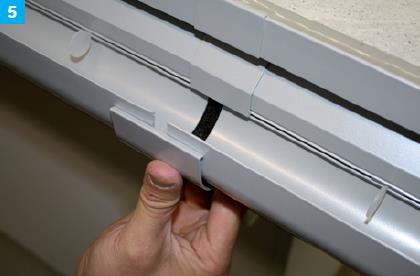

5 Praxismerkblatt 770 Instrukcja montażu 1: bezpośrednie zawieszanie rynien balkonowych Do tworzenia jednostronnego nachylenia do rury spadowej, dla balkonów o maks. długości strony czołowej 5 m Rozpocząć od naroży balkonu. Zawiesić rynnę bezpośrednio na brzegu profilu i zabezpieczyć klipsami. Zachować odstępy 5-8 mm na fugi dylatacyjne. Poszczególne elementy rynien połączyć złączkami do rynien BR. Końce rynien przykleić silikonem. Seite 5 von 6

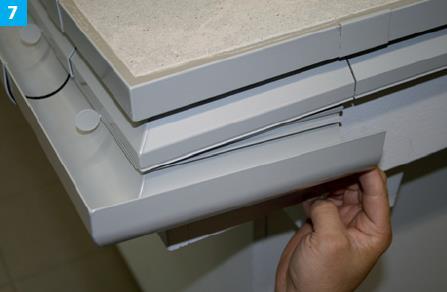

6 Praxismerkblatt 770 Zawiesić i przymocować przednią, zewnętrzną stronę rynny. Po stronie, z której ma zostać zamocowana osłona spadku, jeszcze nie zawieszać rynny. Wstępnie zamontować odpływ do rynny BR od strony balkonu, po której znajduje się połączenie z rurą spadową. Zawiesić uchwyt do rynny BR i przymocować klipsami. Następnie ustawić spadek na uchwytach do rynny. Nałożyć pasy silikonu w odstępach mm. Przyłożyć osłonę spadku GB do profilu do wykańczania powłok BP i docisnąć. Następnie połączyć konstrukcję z istniejącą rurą spadową. Seite 6 von 6
