Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

Transkrypt

1 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny Typy komputerów (MT): 30C1 (Energy Star), 30C2 (Energy Star) i 30C3 (Energy Star)

2 Informacja: Przed wykorzystaniem informacji zawartych w niniejszym dokumencie i użyciem produktu, którego one dotyczą, należy uważnie przeczytać Podręcznik z ważnymi informacjami o produkcie. Wydanie czwarte (Maj 2018) Copyright Lenovo 2017, KLAUZULA OGRANICZONYCH PRAW: Jeżeli dane lub oprogramowanie komputerowe dostarczane są zgodnie z umową General Services Administration (GSA), ich użytkowanie, reprodukcja lub ujawnianie podlega ograniczeniom określonym w umowie nr GS-35F

3 Spis treści Rozdział 1. Ogólne informacje o produkcie Widok z przodu Widok z tyłu Płyta główna Etykieta typu i modelu komputera Rozdział 2. Kaseta we/wy Informacje ogólne Używanie kasety we/wy Rozdział 3. Podłączanie do innych urządzeń Podłączanie linki zabezpieczającej typu Kensington Podłączanie do monitora Tiny-In-One Rozdział 4. Funkcje Rozdział 5. Wymiana sprzętu Przed wymianą sprzętu Obsługa urządzeń wrażliwych na wyładowania elektrostatyczne Podstawowe informacje o częściach wymiennych Wymiana części CRU Wymiana klawiatury przewodowej lub bezprzewodowej Wymiana myszy przewodowej lub bezprzewodowej Wymiana zasilacza Wymiana podstawki pionowej Wymiana uchwytu montażowego VESA Wymiana zewnętrznego napędu optycznego Wymiana zewnętrznej kasety we/wy Wymiana ramki zasilacza Usuwanie pokrywy komputera Wymiana dysku Wymiana głośnika wewnętrznego Wymiana dolnej pokrywy Wymiana modułu pamięci Wymiana dysku M Kończenie wymiany części Dodatek A. Uwagi Znaki towarowe Copyright Lenovo 2017, 2018 i

4 ii Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

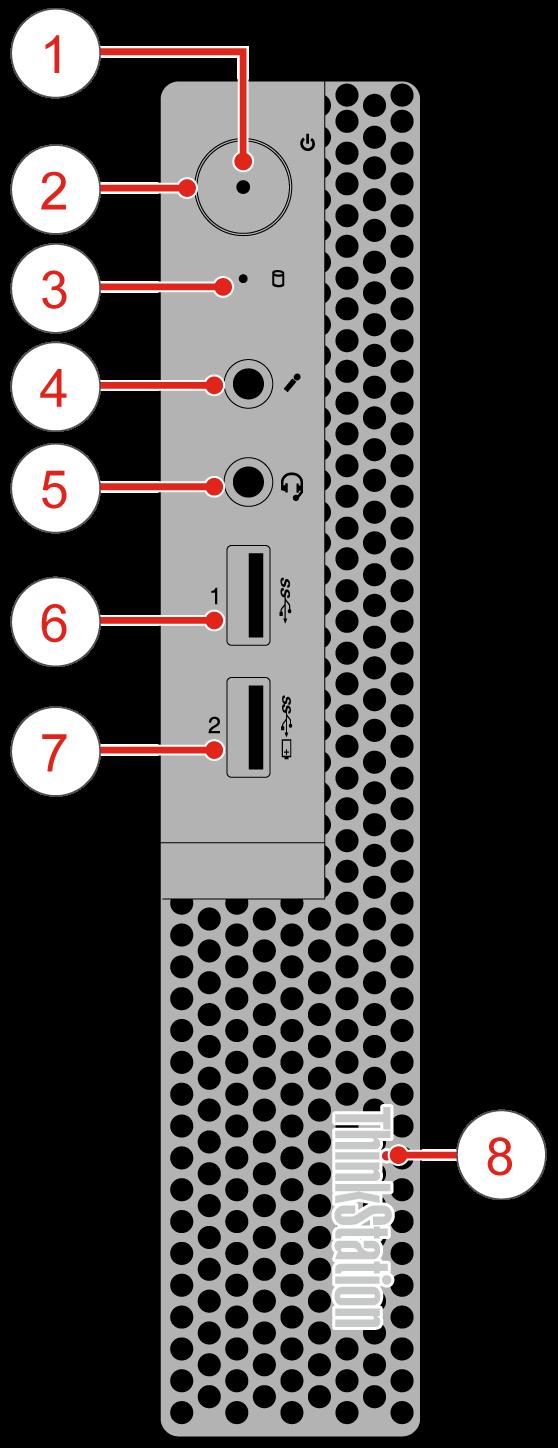

5 Rozdział 1. Ogólne informacje o produkcie Ten rozdział zawiera podstawowe informacje ułatwiające zapoznanie się z komputerem. Widok z przodu Informacja: Twój model komputera może wyglądać nieco inaczej niż na ilustracji. 1 Wskaźnik zasilania 2 Przycisk zasilania 3 Wskaźnik aktywności dysku 4 Złącze mikrofonu 5 Złącze słuchawek 6 Złącze USB Złącze Always On USB Podświetlona czerwona kropka Złącze Always On USB 3.0 Służy do podłączania urządzeń wymagających złącza USB 2.0 lub USB 3.0, takich jak klawiatura, mysz, skaner, drukarka czy palmtop (Personal Digital Assistant PDA). Jeśli zasilacz jest podłączony, automatycznie wykryte urządzenia można ładować nawet wtedy, gdy komputer jest w trybie hibernacji lub jest wyłączony. Złącze słuchawek Służy do podłączania zestawu słuchawkowego lub słuchawek do komputera. Podświetlona czerwona kropka Ten wskaźnik świeci się, gdy komputer jest włączony. Złącze mikrofonu Służy do podłączania mikrofonu do komputera. Mikrofonu można użyć do rejestrowania dźwięku lub sterowania komputerem za pomocą oprogramowania rozpoznającego mowę. Copyright Lenovo 2017,

6 Przycisk zasilania Służy do włączania komputera. Jeśli nie można wyłączyć komputera z poziomu systemu operacyjnego, naciśnij przycisk zasilania i przytrzymaj go co najmniej 4 sekundy. Komputer zostanie wyłączony. Wskaźnik zasilania Ten wskaźnik świeci się, gdy komputer jest włączony. Wskaźnik aktywności dysku Ten wskaźnik świeci, gdy dysk jest używany. Złącze USB 3.0 Służy do podłączania urządzeń zgodnych ze standardem USB, takich jak klawiatura, mysz, skaner, drukarka czy palmtop (PDA). Aby zapewnić optymalną transmisję danych, należy podłączać urządzenia USB 3.0 do złącza USB 3.0, a nie do USB 2.0. Widok z tyłu Informacja: Twój model komputera może wyglądać nieco inaczej niż na ilustracji. Rysunek 1. Widok z tyłu 9 Złącza Mini DisplayPort (4) (opcjonalne) 10 Gniazdko mocowania linki zabezpieczającej 11 Gniazdo anteny Wi-Fi 12 Złącze Ethernet 13 Złącza USB 3.0 (2) 14 Złącze USB Złącze DisplayPort 16 Złącze USB Złącze DisplayPort 18 Złącze zasilacza Złącze DisplayPort 2 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

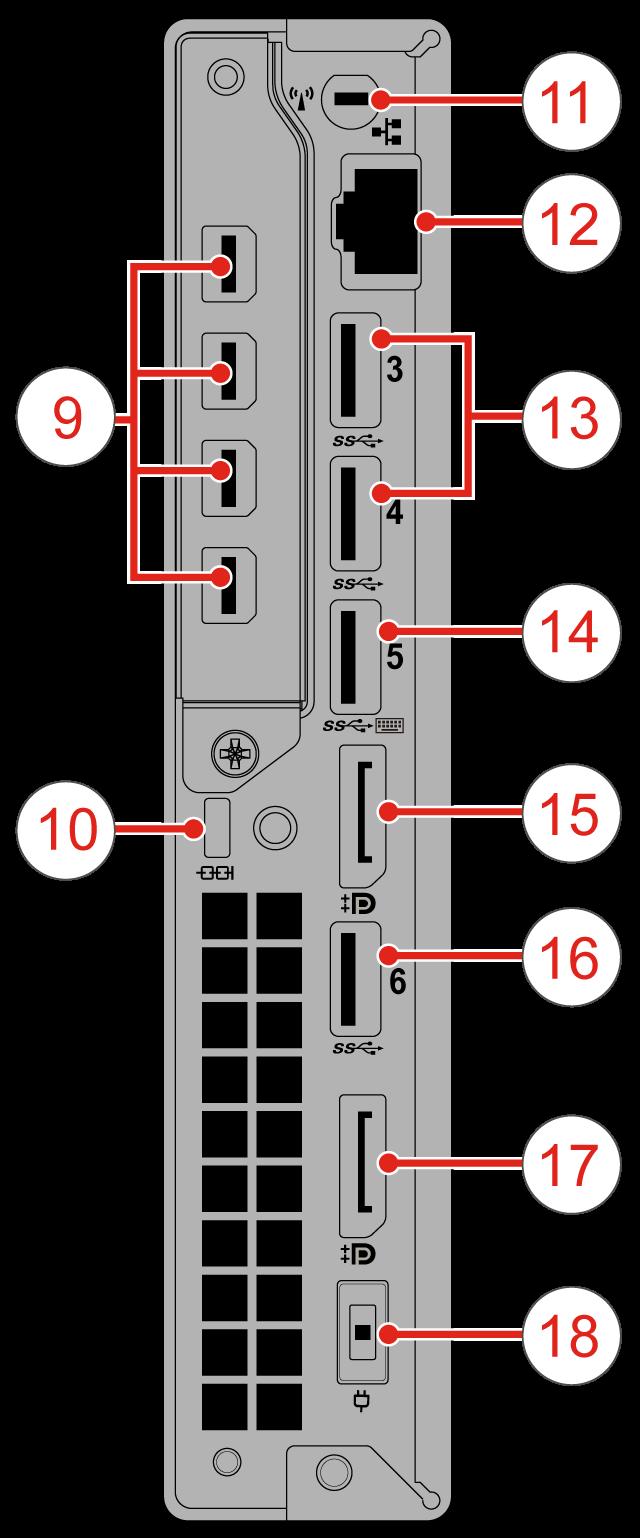

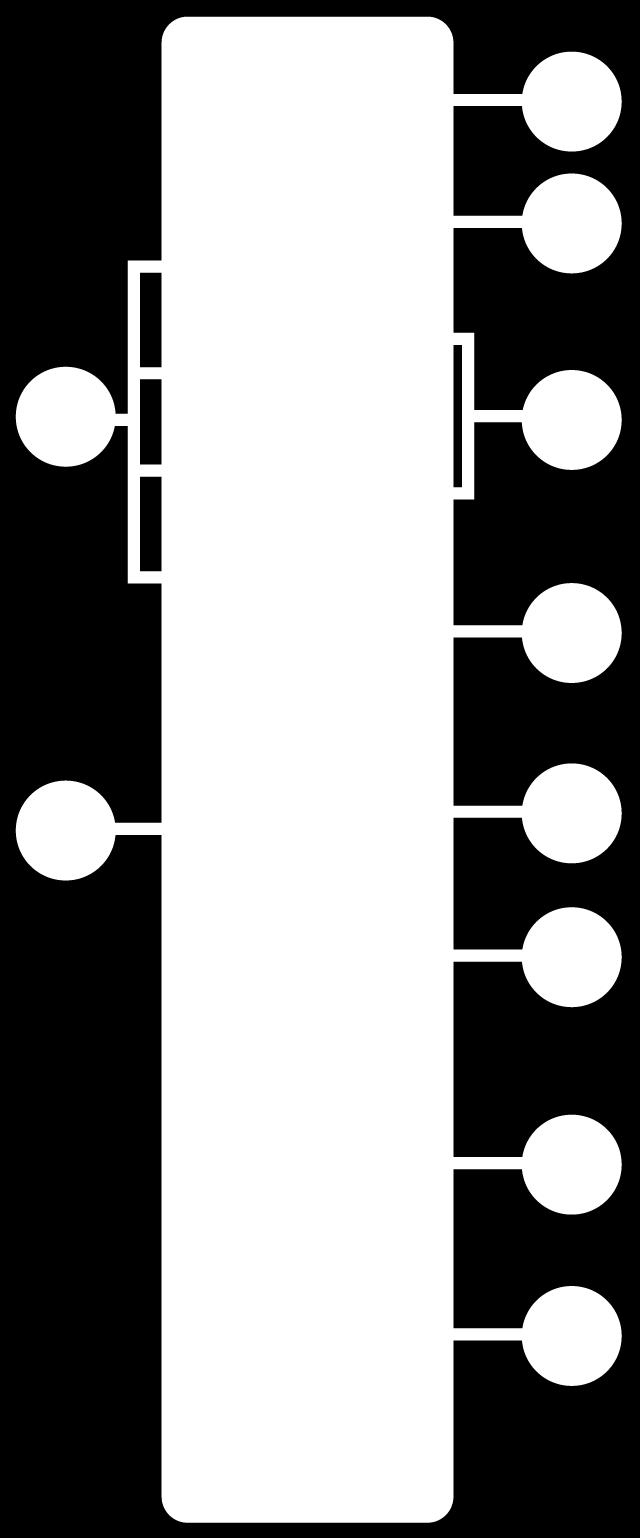

7 Służy do wysyłania lub odbierania sygnałów audio i wideo. Do tego złącza można podłączyć zgodne urządzenie audio lub wideo, takie jak monitor zapewniający wysoką jakość obrazu. Złącze sieci Ethernet Służy do podłączania kabla Ethernet umożliwiającego dostęp do sieci. Złącze Mini DisplayPort Służy do wysyłania lub odbierania sygnałów audio i wideo. Do tego złącza można podłączyć zgodne urządzenie audio lub wideo, takie jak monitor zapewniający wysoką jakość obrazu. Złącze może być różne zależnie od modelu komputera. Złącze zasilacza Służy do podłączania zasilacza do komputera w celu dostarczania energii elektrycznej. Gniazdko mocowania linki zabezpieczającej Do mocowania linki zabezpieczającej typu Kensington. Złącze USB 3.0 Służy do podłączania urządzeń USB 2.0 lub USB 3.0. Gniazdo anteny Wi-Fi Służy do instalowania złącza kablowego tylnej anteny Wi-Fi, dostępnego tylko w niektórych modelach. Tylną antenę Wi-Fi instaluje się w złączu kablowym tylnej anteny Wi-Fi. Płyta główna Informacja: Dodatkowe opisy podzespołów znajdują się w tematach Widok z przodu na stronie 1 i Widok z tyłu na stronie 2. Rysunek 2. Części na płycie głównej 1 Złącze szeregowe 1 2 Złącze szeregowe 2 3 Złącze USB Złącze wentylatora dysku 5 Gniazdo mikroprocesora 6 Bateria pastylkowa 7 Złącze podświetlonej czerwonej kropki 8 Złącze głośnika wewnętrznego Rozdział 1. Ogólne informacje o produkcie 3

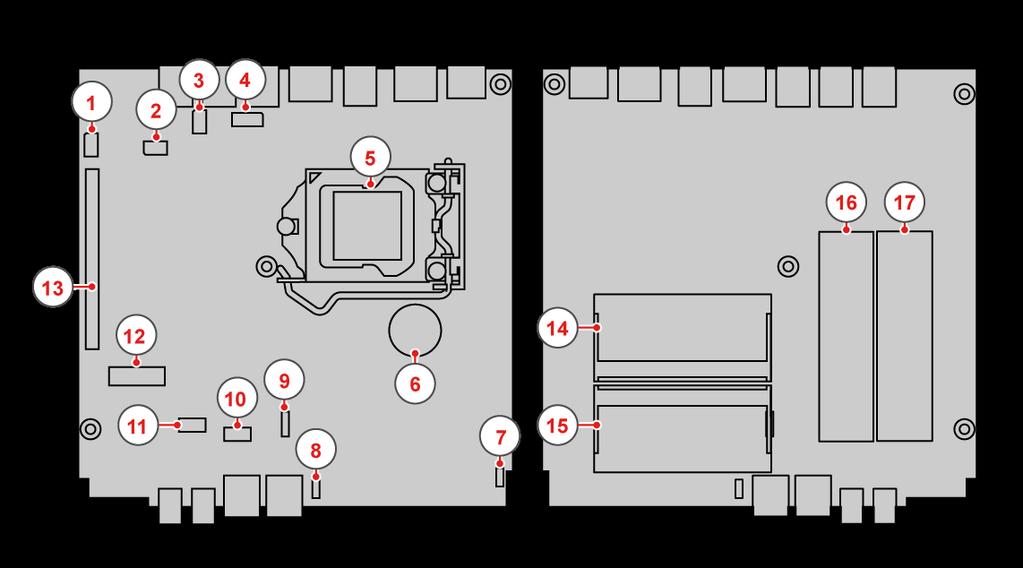

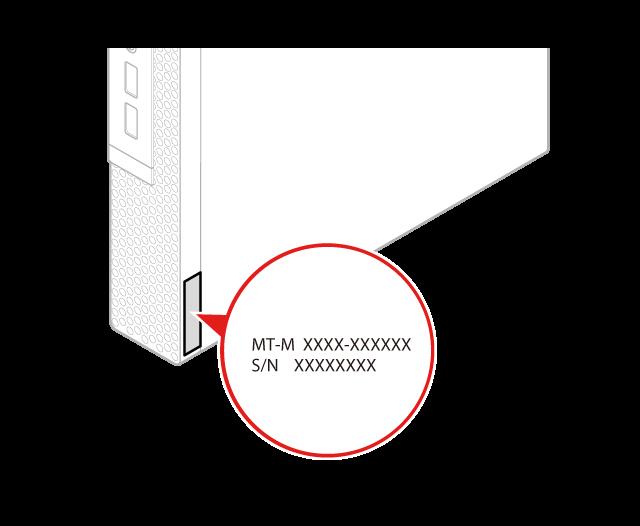

8 9 Złącze wentylatora systemowego 10 Złącze głośnika zaawansowanego 11 Złącze dysku SATA 12 Gniazdo karty Wi-Fi M.2 13 Gniazdo karty graficznej PCI Express 14 Gniazdo pamięci (DIMM1) 15 Gniazdo pamięci (DIMM2) 16 Gniazdo 2 dysku M.2 17 Gniazdo 1 dysku M.2 Etykieta typu i modelu komputera Rolę identyfikatora komputera pełni etykieta z jego nazwą typu i modelu. Zwracając się do Lenovo o pomoc, warto podawać te dane, ponieważ ułatwią one serwisantom dokładne ustalenie parametrów komputera i znalezienie rozwiązań zaistniałych problemów. Etykieta z oznaczeniem modelu i typu komputera znajduje się z boku urządzenia, jak pokazano na ilustracji. Rysunek 3. Etykieta typu i modelu komputera 4 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

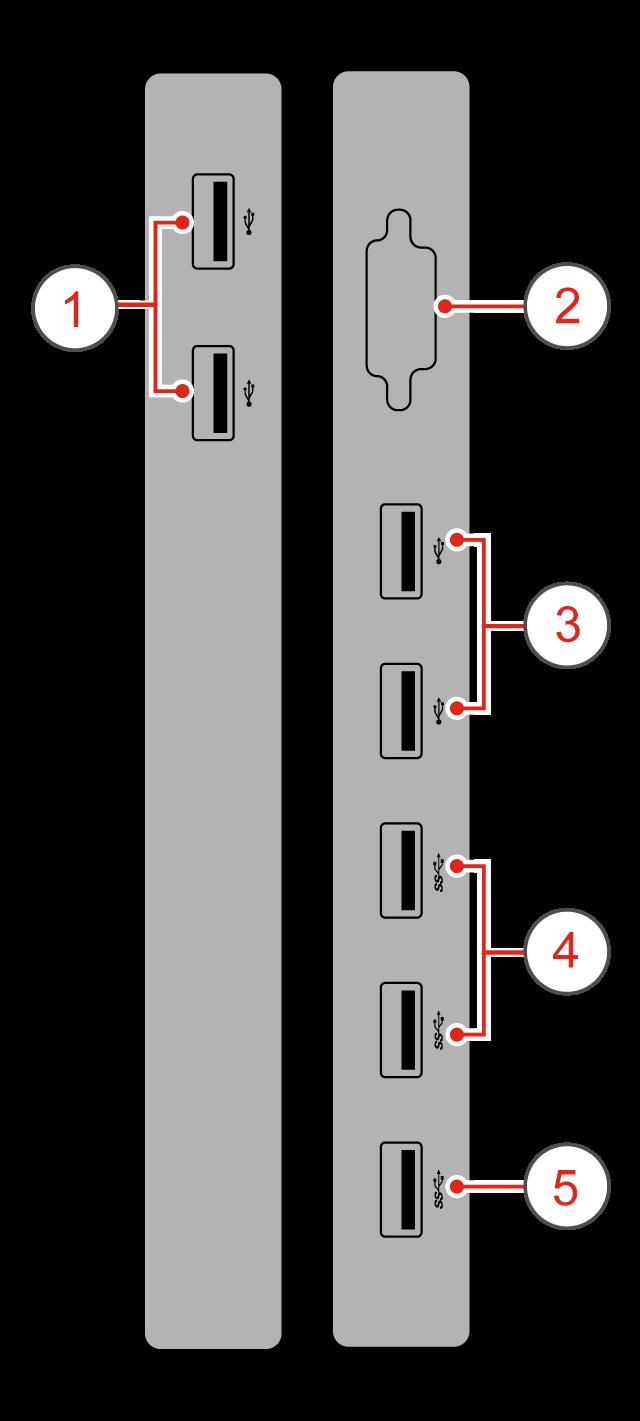

9 Rozdział 2. Kaseta we/wy Informacje ogólne Informacja: Zależnie od modelu komputera kaseta we/wy może być wyposażeniem opcjonalnym. Rysunek 4. Przegląd kasety we/wy 1 Złącza USB 2.0 (2) 2 Złącze szeregowe (opcjonalne) 3 Złącza USB 2.0 (2) 4 Złącza USB 3.0 (2) 5 Złącze USB 3.0 (do podłączania do komputera) Używanie kasety we/wy Używając kasety we/wy z komputerem ThinkStation tiny, należy pamiętać o następujących kwestiach: Kaseta we/wy może dostarczyć maksymalny prąd 5 A. Aby zapewnić optymalną pracę urządzeń, zaleca się podłączanie urządzeń o niskim poborze prądu do kasety we/wy, a urządzeń o większym poborze prądu bezpośrednio do komputera ThinkStation tiny. Złącza USB 2.0 i USB 3.0 na kasecie we/wy dostarczają prąd o natężeniu odpowiednio 500 ma i 900 ma. Jeśli dysk wysokoprądowy zostanie podłączony tylko do jednego złącza USB, system może nie rozpoznawać urządzenia. Dysk można podłączyć do dwóch złączy USB w kasecie we/ wy. Złącze szeregowe nie obsługuje podłączania podczas pracy. Nie należy podłączać urządzenia do złącza, aby go od niego odłączać, gdy system działa. Copyright Lenovo 2017,

10 Złącza w kasecie we/wy nie mogą być włączane ani wyłączane pojedynczo. Aby włączyć lub wyłączyć dowolne złącza w kasecie we/wy, należy włączyć lub wyłączyć złącza USB z tyłu komputera. Kaseta we/wy umożliwia wybudzanie komputera z trybu wstrzymania poprzez wykonywanie operacji na urządzeniach podłączonych do złączy kasety we/wy. 6 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

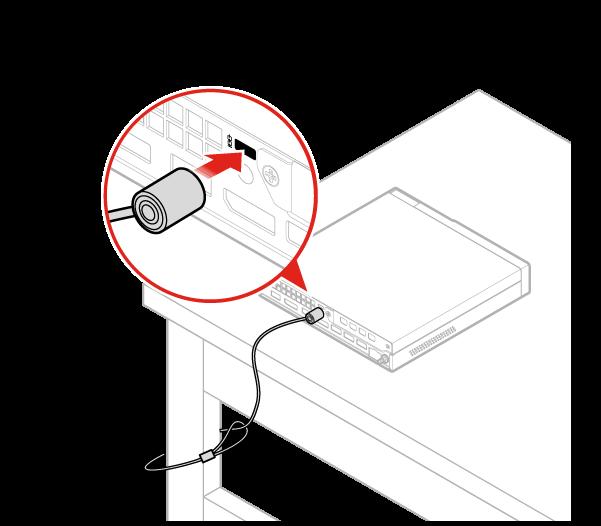

11 Rozdział 3. Podłączanie do innych urządzeń Podłączanie linki zabezpieczającej typu Kensington Można użyć linki zabezpieczającej typu Kensington do zabezpieczenia komputera przez przymocowanie go do biurka, stołu czy też innego przedmiotu wolno stojącego. Linkę zabezpieczającą podłącza się do gniazdka mocowania linki zabezpieczającej z tyłu komputera. Zależnie od wybranego typu linka zabezpieczająca może być zamykana przy użyciu klucza lub szyfru. Linka blokuje również przyciski służące do otwierania pokrywy komputera. Jest to taka sama linka, jakiej używa się w przypadku wielu komputerów notebook. Linkę zabezpieczającą można zamówić bezpośrednio w firmie Lenovo. Wyszukaj hasło Kensington pod adresem: Rysunek 5. Linka zabezpieczająca typu Kensington Podłączanie do monitora Tiny-In-One Informacja: W przypadku instalowania komputera P320 Tiny wraz z monitorem Tiny-In-One (TIO) należy używać wyłącznie zasilacza 135 W dostarczanego w zestawie z komputerem. Po zainstalowaniu z monitorem TIO komputer P320 Tiny domyślnie używa zintegrowanej karty graficznej. Komputer można włączać i wyłączać przyciskiem zasilania monitora TIO. Wszelkie inne urządzenia podłączone do monitora TIO działają w taki sam sposób, jak w przypadku podłączenia do komputera. Aby przełączyć główne wyjście wideo ze zintegrowanej karty graficznej na oddzielną kartę graficzną, wykonaj następujące czynności: 1. Włącz komputer lub uruchom go ponownie. 2. Przed uruchomieniem systemu Windows naciśnij kilkakrotnie klawisz F1 lub kombinację Fn+F1 (zależnie od ustawień klawiatury), aby otworzyć program Setup Utility. Jeśli ustawione jest hasło systemu BIOS, wprowadź poprawne hasło po wyświetleniu monitu. Copyright Lenovo 2017,

12 3. Znajdź menu Select Active Video i wybierz wartość PEG. Naciśnij klawisz F10, aby zapisać zmiany i wyjść z programu. 4. Podłącz złącze osobnej karty graficznej komputera do złącza DisplayPort lub HDMI komputera, używając odpowiedniego urządzenia dongle. 5. Naciśnij przycisk przełączania trybu na monitorze TIO, aby zmienić tryb z TIO na DP lub HDMI. Gdy komputer korzysta z oddzielnej karty graficznej, naciskanie przycisku zasilania monitora TIO powoduje jedynie włączanie i wyłączanie monitora. Urządzenia podłączone do monitora TIO nie działają w taki sam sposób, jak w przypadku podłączenia do komputera. Obsługiwane modele monitorów TIO: Tiny-in-One 23 (MT: 10DQ) Tiny-in-One 22 (MT: 10LK) Tiny-in-One 24 (MT: 10LL) TIO22Gen3 (MT: 10R1) TIO22Gen3Touch (MT: 10R0) TIO24Gen3 (MT: 10QY) TIO24Gen3Touch (MT: 10QX) 8 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

13 Rozdział 4. Funkcje Zasilacz Zasilacz 135 W z automatycznym rozpoznawaniem napięcia Dyski Maksymalnie trzy dyski Informacja: Jeśli w komputerze jest zainstalowana oddzielna karta graficzna, może on obsługiwać maksymalnie dwa dyski. Funkcje wideo Zintegrowana karta graficzna zawiera następujące elementy: Złącza DisplayPort Oddzielna karta graficzna (wyposażenie opcjonalne) daje większe możliwości wyświetlania i lepszą jakość obrazu, a dodatkowo obsługuje: Złącza Mini DisplayPort Funkcje audio Zintegrowana karta dźwiękowa zawiera następujące elementy: Zaawansowany głośnik (opcjonalny) Złącze słuchawek Głośnik wewnętrzny Złącze mikrofonu Opcje wejścia/wyjścia (we/wy) Złącza audio (zestaw słuchawkowy i mikrofon) Złącza DisplayPort Złącze sieci Ethernet Złącza szeregowe (opcjonalne) Złącza USB Rozszerzenia Zewnętrzna kaseta we/wy (opcjonalna) Kaseta zewnętrznego napędu optycznego (opcjonalna) Gniazda pamięci Gniazda dysków M.2 Gniazdo karty graficznej PCI Express Funkcje sieciowe Ethernet LAN Połączenia bezprzewodowe LAN (opcjonalny) Bluetooth (opcjonalny) Copyright Lenovo 2017,

14 Wymiary fizyczne Szerokość: 35 mm (1,4") Wysokość: 183 mm (7,2") Głębokość: 179 mm (7,1") Waga (bez opakowania) Maksymalna dostarczana konfiguracja: 1,3 kg (2,9 funta) 10 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

15 Rozdział 5. Wymiana sprzętu Niniejszy rozdział zawiera instrukcje wymiany sprzętu komputera. Przed wymianą sprzętu Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. Przed przystąpieniem do wymiany sprzętu przeczytaj poniższe uwagi: Niektóre składniki sprzętowe opisane w tym podręczniku są opcjonalne. Używaj wyłącznie podzespołów komputerowych dostarczanych przez firmę Lenovo. Podczas instalowania i wymiany opcji należy korzystać z odpowiednich instrukcji wyjaśnionych w tym podręczniku, w połączeniu z instrukcjami dołączonymi do opcji. W większości krajów Lenovo wymaga zwrotu uszkodzonych części wymienianych przez klienta (CRU). Informacje na ten temat dostarczane są z wymienianą częścią lub wkrótce po jej dostarczeniu. Obsługa urządzeń wrażliwych na wyładowania elektrostatyczne Nie wolno otwierać opakowania antystatycznego zawierającego nowy podzespół, dopóki uszkodzony podzespół nie zostanie wymontowany i użytkownik nie będzie gotowy do zainstalowania nowego. Ładunki elektrostatyczne, mimo że są bezpieczne dla użytkownika, mogą poważnie uszkodzić elementy komputera. Mając do czynienia z częściami i innymi podzespołami komputera, należy przedsięwziąć następujące środki ostrożności, aby uniknąć uszkodzenia przez ładunki elektrostatyczne: Ogranicz swoje ruchy. Ruch może spowodować wytworzenie się ładunków elektrostatycznych. Zawsze bierz do ręki części i inne elementy komputera ostrożnie. Karty PCI/PCI Express, moduły pamięci, płyty główne i mikroprocesory chwytaj za brzegi. Nigdy nie dotykaj znajdujących się na wierzchu obwodów elektronicznych. Nie pozwól, aby inni dotykali części i innych elementów komputera. Dotknij opakowania antystatycznego z tą częścią do metalowego gniazda rozszerzeń lub innej niemalowanej powierzchni metalowej komputera i przytrzymaj przez co najmniej dwie sekundy. Zmniejszy to ilość ładunków elektrostatycznych z opakowania i z ciała przed zainstalowaniem lub wymianą nowej części. W miarę możliwości wyjmij nową część z opakowania antystatycznego i zainstaluj ją bezpośrednio w komputerze bez odkładania jej. Jeśli nie jest to możliwe, połóż opakowanie antystatyczne tej części na gładkiej, poziomej powierzchni i umieść na nim tę część. Nie kładź części na pokrywie komputera ani innych powierzchniach metalowych. Podstawowe informacje o częściach wymiennych Części wymieniane przez klienta (CRU) CRU to części komputerowe, które może modernizować lub wymieniać klient. Istnieją dwa rodzaje części CRU: do samodzielnego montażu i objęte usługą opcjonalną. Copyright Lenovo 2017,

16 Części CRU do samodzielnego montażu: Części CRU do samodzielnego montażu są łatwe do zainstalowania. Mogą one być samodzielne, zabezpieczone zatrzaskiem lub mocowane maksymalnie dwoma wkrętami. Przykładami części CRU do samodzielnego montażu są klawiatury, myszy, urządzenia USB i kable zasilające. Częściami CRU do samodzielnego montażu mogą też być moduły pamięci, karty adapterów, dyski twarde i napędy optyczne. Informacja: Odpowiedzialność za wymianę wszystkich części CRU do samodzielnego montażu spoczywa na użytkowniku. Części CRU objęte usługą opcjonalną: Wykonywanie czynności na częściach CRU objętych usługą opcjonalną wymaga posiadania pewnych umiejętności technicznych i prostych narzędzi (takich jak wkrętak). Te części CRU to odizolowane podzespoły wewnątrz komputera. Zazwyczaj są zasłonięte panelem mocowanym przez więcej niż dwa wkręty. Aby się dostać do części CRU, trzeba odkręcić wkręty i zdjąć panel. Części CRU objęte usługą opcjonalną mogą wyjmować lub instalować użytkownicy albo w okresie gwarancyjnym serwisanci firmy Lenovo. Części wymieniane u klienta (FRU) FRU to części komputerowe, które mogą wymieniać i modernizować tylko przeszkoleni serwisanci. Szczegółowe informacje o częściach FRU, w tym ich numery katalogowe oraz spis modeli komputerów, w których występują, można znaleźć na stronie: Umiejscowienie części CRU i FRU Na poniższych ilustracjach przedstawiono rozmieszczenie części CRU i FRU wewnątrz komputera. Uwagi: Niektóre z poniższych części mogą wyglądać inaczej niż na ilustracji. Niektóre z opisanych części są opcjonalne, zależnie od modelu komputera. 12 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

17 Rysunek 6. Części CRU i FRU Numer Opis części FRU Samoobsługowe części CRU Części CRU objęte usługą opcjonalną 1 Podstawka pionowa Tak Nie 2 Ramka zasilacza Tak Nie 3 Zasilacz Tak Nie 4 Kabel zasilający Tak Nie 5 Pokrywa komputera Tak Nie Rozdział 5. Wymiana sprzętu 13

18 Numer Opis części FRU Samoobsługowe części CRU Części CRU objęte usługą opcjonalną 6 Mikroprocesor Nie Nie 7 Bateria pastylkowa Nie Nie 8 Głośnik wewnętrzny Nie Tak 9 Kabel podświetlonej czerwonej kropki Nie Nie 10 Zaawansowany głośnik Nie Nie 11 Wspornik anteny Nie Nie 12 Wentylator systemowy Nie Nie 13 Płyta główna Nie Nie 14 Obudowa Nie Nie 15 Pokrywa dolna Tak Nie 16 Moduł pamięci Tak Nie 17 Dysk M.2 Tak Nie 18 Kabel dysku Nie Nie 19 Dysk Nie Tak 20 Wspornik dysku Nie Tak 21 Osłona karty Wi-Fi Nie Nie 22 Karta Wi-Fi Nie Nie 23 Karta PCI Express Nie Nie 24 Adapter karty PCI Express Nie Nie 25 Anteny Wi-Fi Nie Nie 26 Radiator Nie Nie 27 Uchwyt VESA Tak Nie 28 Zewnętrzny napęd optyczny Tak Nie 29 Kaseta zewnętrznego napędu optycznego Tak Nie 30 Zewnętrzna kaseta we/wy Tak Nie 31 Klawiatura przewodowa lub bezprzewodowa Tak Nie 32 Mysz przewodowa lub bezprzewodowa Tak Nie 14 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

19 Wymiana części CRU Przed wymianą części CRU Części wymieniane przez klienta (Customer Replaceable Unit CRU) to części komputerowe, które może modernizować lub wymieniać Klient. Istnieją dwa rodzaje części CRU: do samodzielnego montażu i objęte usługą opcjonalną. Spis lokalizacji części CRU zawiera temat Podstawowe informacje o częściach wymiennych na stronie 11. Informacja: W razie potrzeby wymiany części innych niż opisane poniżej części CRU skontaktuj się z serwisem Lenovo. Numery telefonów pomocy technicznej są dostępne pod adresem: pcsupport.lenovo.com/supportphonelist. Wymiana klawiatury przewodowej lub bezprzewodowej Informacja: Klawiatura bezprzewodowa jest dostępna tylko w niektórych modelach. Wymiana klawiatury 1. Wyłącz komputer i odłącz wszystkie kable zasilające od gniazd elektrycznych. 2. Odłącz kabel starej klawiatury od komputera. 3. Podłącz nową klawiaturę do odpowiedniego złącza w komputerze. Rysunek 7. Wymiana klawiatury Wymiana klawiatury bezprzewodowej 1. Usuń na bok starą klawiaturę bezprzewodową. 2. Wyjmij nową klawiaturę bezprzewodową z opakowania. 3. Otwórz pokrywę wnęki na baterie i włóż do niej dwie baterie AAA zgodnie z oznaczeniem biegunów. Rozdział 5. Wymiana sprzętu 15

20 Rysunek 8. Wymiana klawiatury bezprzewodowej 4. Usuń urządzenie dongle USB z wnęki w klawiaturze lub myszy bezprzewodowej i podłącz je do dostępnego złącza USB w komputerze. 5. Zamknij pokrywę wnęki. Klawiatura jest gotowa do użycia. Wymiana myszy przewodowej lub bezprzewodowej Informacja: Mysz bezprzewodowa jest dostępna tylko w niektórych modelach. Wymiana myszy 1. Wyłącz komputer i odłącz wszystkie kable zasilające od gniazd elektrycznych. 2. Odłącz kabel starej myszy od komputera. 3. Podłącz nową mysz do odpowiedniego złącza komputera. Rysunek 9. Wymiana myszy 16 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

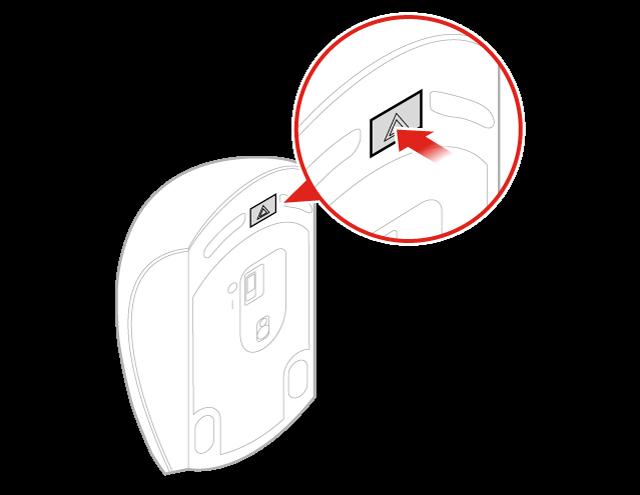

21 Wymiana myszy bezprzewodowej 1. Odłącz urządzenie dongle USB od komputera. Następnie odłóż na bok starą mysz bezprzewodową. 2. Usuń nową mysz bezprzewodową z opakowania. 3. Otwórz pokrywę wnęki na baterie i włóż do niej dwie baterie AAA zgodnie z oznaczeniem biegunów. a. Otwórz wnękę na baterie. Rysunek 10. Otwieranie wnęki na baterie b. Wyjmij urządzenie dongle USB. Rysunek 11. Wyjmowanie urządzenia dongle USB c. Podłącz urządzenie dongle USB do złącza USB. Rozdział 5. Wymiana sprzętu 17

22 Rysunek 12. Podłączanie urządzenia dongle do złącza USB d. Zainstaluj baterie myszy. Rysunek 13. Instalowanie baterii myszy e. Zamknij pokrywkę wnęki na baterie. 18 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

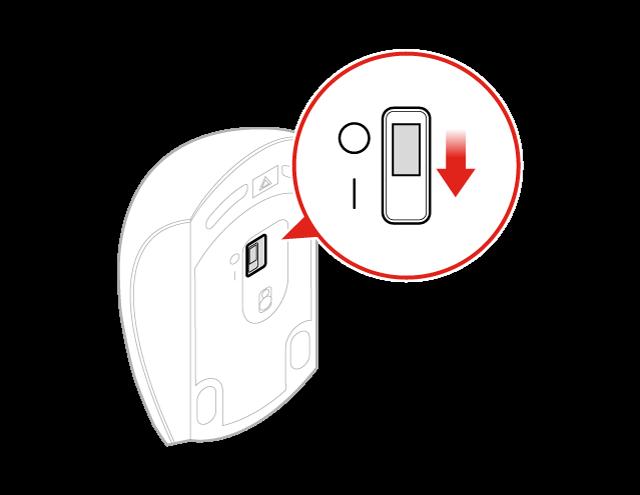

23 Rysunek 14. Zamykanie pokrywki wnęki na baterie f. Przestaw wyłącznik zasilania myszy do pozycji włączonej. Rysunek 15. Ustawienie wyłącznika zasilania myszy w pozycji włączonej Uwagi: Świecąca na zielono dioda LED wskazuje, że mysz jest gotowa do użycia. Migająca pomarańczowa dioda LED oznacza niski poziom naładowania baterii. Aby wydłużyć czas pracy baterii, ustaw wyłącznik zasilania w pozycji wyłączonej, gdy mysz nie jest używana. Po odłączeniu urządzenia dongle USB od komputera, włóż je do wnęki w myszy lub klawiaturze bezprzewodowej. Wymiana zasilacza Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. Rozdział 5. Wymiana sprzętu 19

24 Informacja: Komputer P320 Tiny obsługuje następujące modele monitorów Tiny-in-one (TIO): monitor Tiny-in-One 23 (MT: 10DQ), monitor Tiny-in-One 22 (MT: 10LK), monitor Tiny-in-One 24 (MT: 10LL), monitor TIO22Gen3 (MT: 10R1), monitor TIO22Gen3Touch (MT: 10R0), monitor TIO24Gen3 (MT: 10QY) i monitor TIO24Gen3Touch (MT: 10QX). Gdy komputer P320 Tiny jest używany z monitorem TIO, należy używać wyłącznie zasilacza 135 W dostarczanego w zestawie z komputerem P320 Tiny. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Wymień zasilacz. Informacja: Kabel zasilający może wyglądać inaczej niż na ilustracji. a. Usuń zasilacz. Rysunek 16. Demontaż zasilacza b. Usuń kabel zasilający. 20 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

25 Rysunek 17. Usuwanie kabla zasilającego c. Zainstaluj kabel zasilający. Rysunek 18. Instalowanie kabla zasilającego d. Zainstaluj zasilacz. Rozdział 5. Wymiana sprzętu 21

26 Rysunek 19. Instalowanie zasilacza Wymiana podstawki pionowej Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Wymień podstawkę pionową. a. Usuń podstawkę pionową. Rysunek 20. Usuwanie podstawki pionowej 22 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

27 b. Zainstaluj podstawkę pionową. Rysunek 21. Instalowanie podstawki pionowej Wymiana uchwytu montażowego VESA Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Wymień uchwyt montażowy VESA. a. Zdemontuj uchwyt VESA. Rozdział 5. Wymiana sprzętu 23

28 Rysunek 22. Wyjmowanie uchwytu VESA b. Zainstaluj uchwyt montażowy VESA. Rysunek 23. Instalowanie uchwytu VESA Wymiana zewnętrznego napędu optycznego Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 24 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

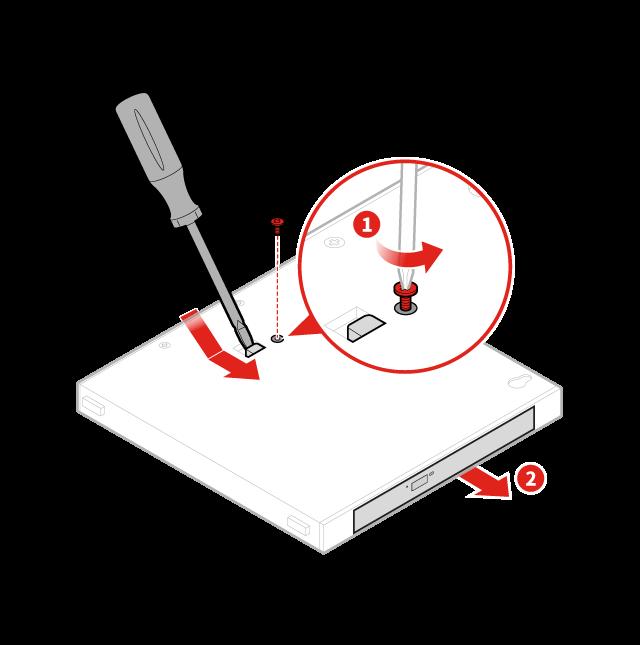

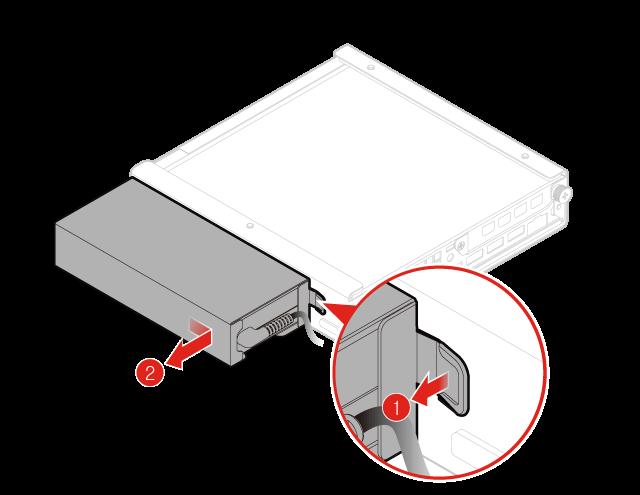

29 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Wymień zewnętrzny napęd optyczny. a. Usuń kasetę zewnętrznego napędu optycznego. Rysunek 24. Wyjmowanie metalowej płyty kasety zewnętrznego napędu optycznego b. Usuń zewnętrzny napęd optyczny. Rysunek 25. Usuwanie zewnętrznego napędu optycznego Rozdział 5. Wymiana sprzętu 25

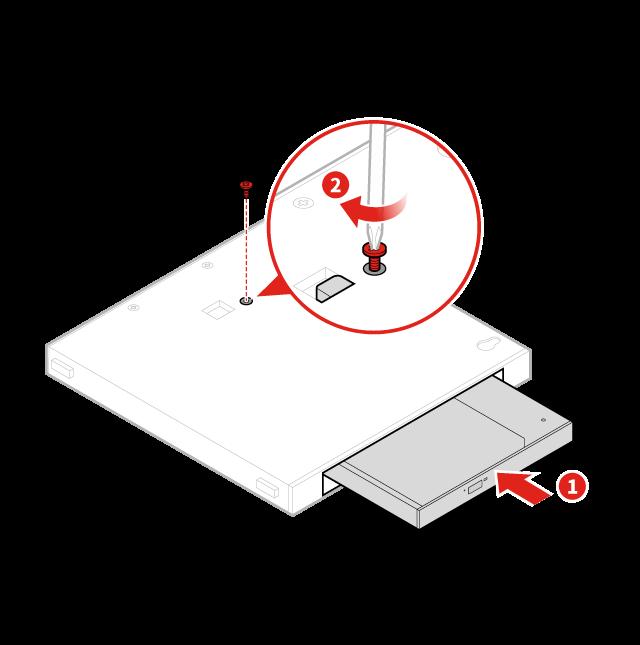

30 c. Zainstaluj zewnętrzny napęd optyczny. Rysunek 26. Instalowanie zewnętrznego napędu optycznego d. Zainstaluj kasetę zewnętrznego napędu optycznego. Rysunek 27. Instalowanie kasety zewnętrznego napędu optycznego 26 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

31 Wymiana zewnętrznej kasety we/wy Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz odłącz wszystkie kable podłączone do komputera lub zewnętrznej kasety we/wy. 3. Wymień zewnętrzną kasetę we/wy. a. Usuń zewnętrzną kasetę we/wy. Rysunek 28. Usuwanie zewnętrznej kasety we/wy b. Zainstaluj zewnętrzną kasetę we/wy. Rozdział 5. Wymiana sprzętu 27

32 Rysunek 29. Instalowanie zewnętrznej kasety we/wy Wymiana ramki zasilacza Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Wymień ramkę zasilacza. a. Usuń ramkę zasilacza. Rysunek 30. Wyjmowanie ramki zasilacza 28 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

33 b. Zainstaluj ramkę zasilacza. Rysunek 31. Instalowanie ramki zasilacza Usuwanie pokrywy komputera Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Usuń pokrywę komputera. Rysunek 32. Usuwanie pokrywy komputera Rozdział 5. Wymiana sprzętu 29

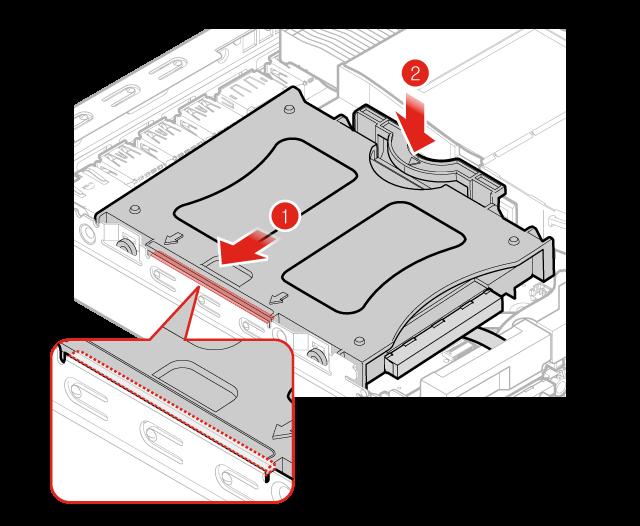

34 Wymiana dysku Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat patrz Usuwanie pokrywy komputera na stronie Odłącz kable dysku od płyty głównej. Patrz Płyta główna na stronie Wymień dysk. a. Wymontuj dysk. Rysunek 33. Wyjmowanie dysku b. Usuń wspornik dysku. 30 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

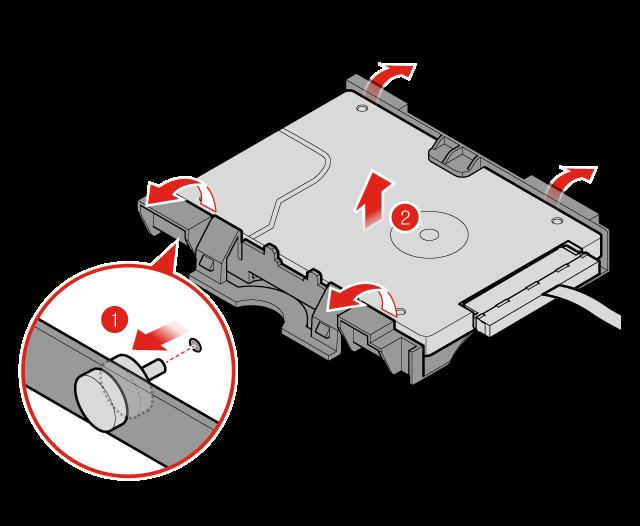

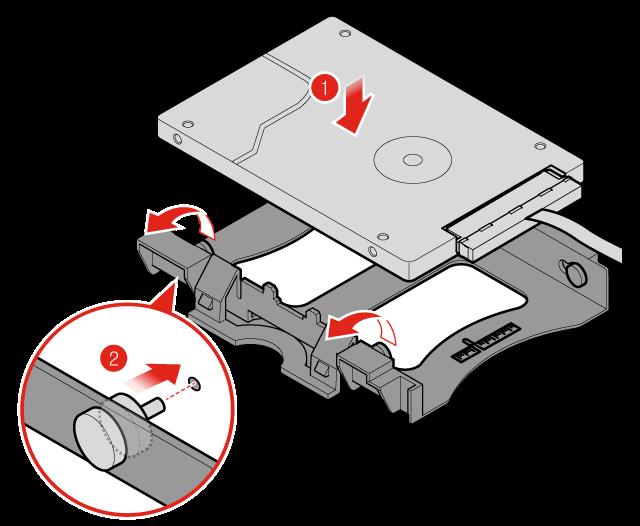

35 Rysunek 34. Wyjmowanie wspornika dysku c. Zainstaluj wspornik dysku. Rysunek 35. Instalowanie wspornika dysku d. Zainstaluj dysk. Rozdział 5. Wymiana sprzętu 31

36 Rysunek 36. Instalowanie dysku 6. Podłącz kable dysku do płyty głównej. Patrz Płyta główna na stronie Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat patrz Kończenie wymiany części na stronie 39. Wymiana głośnika wewnętrznego Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat patrz Usuwanie pokrywy komputera na stronie Odłącz kabel głośnika wewnętrznego od złącza głośnika wewnętrznego na płycie głównej. Patrz Płyta główna na stronie Wymień głośnik wewnętrzny. a. Wyjmij głośnik wewnętrzny. 32 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

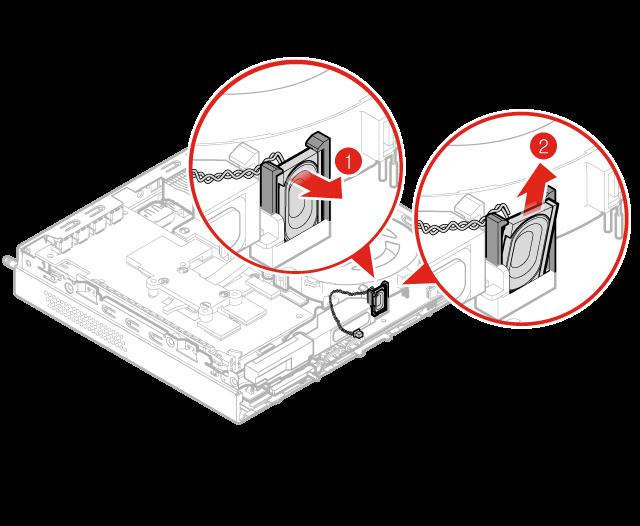

37 Rysunek 37. Wyjmowanie głośnika wewnętrznego b. Zainstaluj głośnik wewnętrzny. Rysunek 38. Instalowanie głośnika wewnętrznego 6. Podłącz kabel głośnika wewnętrznego do złącza głośnika wewnętrznego na płycie głównej. Patrz Płyta główna na stronie Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat patrz Kończenie wymiany części na stronie 39. Wymiana dolnej pokrywy Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. 1. Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. Rozdział 5. Wymiana sprzętu 33

38 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat patrz Usuwanie pokrywy komputera na stronie Wymień dolną pokrywę. a. Zdejmij dolną pokrywę. Rysunek 39. Zdejmowanie dolnej pokrywy b. Załóż dolną pokrywę. Rysunek 40. Zakładanie dolnej pokrywy 5. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat patrz Kończenie wymiany części na stronie Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

39 Wymiana modułu pamięci Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. Jeśli komputer obsługuje tylko jeden moduł pamięci, włóż moduł do gniazda DIMM 1. Gdy komputer ma miejsce na dwa moduły pamięci, włóż po jednym module do gniazd DIMM 1 i DIMM 2. Informacje o położeniu gniazd zawiera podrozdział Płyta główna na stronie Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat patrz Usuwanie pokrywy komputera na stronie Zdejmij dolną pokrywę. Szczegółowe informacje na ten temat patrz Wymiana dolnej pokrywy na stronie Wymień moduł pamięci. a. Otwórz element mocujący modułu pamięci. Rysunek 41. Otwieranie elementu mocującego modułu pamięci b. Wyjmij moduł pamięci. Rozdział 5. Wymiana sprzętu 35

40 Rysunek 42. Wyjmowanie modułu pamięci c. Zainstaluj moduł pamięci. Rysunek 43. Instalowanie modułu pamięci d. Zamknij element mocujący modułu pamięci. 36 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

41 Rysunek 44. Zamykanie elementu mocującego modułu pamięci 6. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat patrz Kończenie wymiany części na stronie 39. Wymiana dysku M.2 Uwaga: Nie wolno otwierać komputera ani próbować go naprawiać przed zapoznaniem się z Podręcznikiem z ważnymi informacjami o produkcie. Instrukcje instalacji lub wymiany napędu SSD M.2 dotyczą również pamięci Intel Optane. Przed przystąpieniem do wymiany pamięci Intel Optane upewnij się, że funkcja pamięci Intel Optane została wyłączona w konsoli Intel RST (Intel Rapid Storage Technology). W przeciwnym razie wszystkie dane na dysku zostaną utracone. Informacja: Instrukcje wymiany dysku M.2 dotyczą również pamięci Intel Optane. Jeśli komputer obsługuje tylko jeden dysk M.2, zainstaluj dysk w gnieździe 1 dysku M.2. Jeśli komputer obsługuje dwa dyski M.2, zainstaluj dysk najpierw w gnieździe 1 dysku M.2, a następnie w gnieździe 2. Informacje o położeniu gniazd zawiera temat Płyta główna na stronie Usuń wszystkie nośniki z napędów i wyłącz wszystkie podłączone urządzenia oraz sam komputer. 2. Odłącz wszystkie kable zasilające od gniazd elektrycznych oraz wszystkie kable podłączone do komputera. 3. Usuń pokrywę komputera. Szczegółowe informacje na ten temat patrz Usuwanie pokrywy komputera na stronie Zdejmij dolną pokrywę. Szczegółowe informacje na ten temat patrz Wymiana dolnej pokrywy na stronie Wymień dysk M.2. a. Odblokuj zatrzask dysku M.2. Rozdział 5. Wymiana sprzętu 37

42 Rysunek 45. Odblokowywanie zatrzasku dysku M.2 b. Usuń dysk M.2. Rysunek 46. Wyjmowanie dysku M.2 c. Zainstaluj dysk M Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

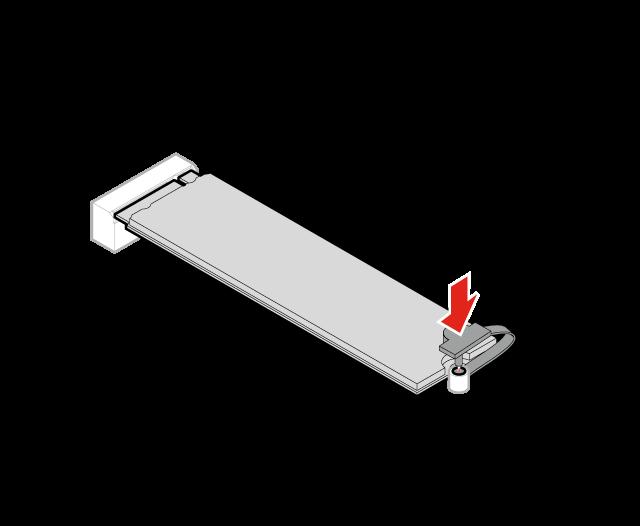

43 Rysunek 47. Instalowanie dysku M.2 d. Zablokuj zatrzask dysku M.2. Rysunek 48. Blokowanie zatrzasku dysku M.2 6. Załóż pokrywę komputera i podłącz kable. Szczegółowe informacje na ten temat patrz Kończenie wymiany części na stronie 39. Kończenie wymiany części Po zakończeniu instalowania lub wymiany wszystkich części należy z powrotem założyć pokrywę komputera i podłączyć kable. Aby zainstalować pokrywę komputera i podłączyć kable: 1. Upewnij się, że wszystkie elementy złożono poprawnie, a wewnątrz komputera nie zostały żadne narzędzia ani nieprzykręcone wkręty. Informacje o położeniu komponentów komputera patrz Płyta główna na stronie 3. Rozdział 5. Wymiana sprzętu 39

44 2. Przed ponownym nałożeniem pokrywy komputera upewnij się, że kable są poprawnie ułożone. Układaj kable z dala od zawiasów i boków obudowy, aby nie przeszkadzały przy zakładaniu pokrywy. 3. Załóż pokrywę komputera. Rysunek 49. Instalowanie pokrywy komputera 4. Wkręć wkręt mocujący pokrywę komputera. 5. Ustaw komputer pionowo. 6. Jeśli jest dostępne urządzenie blokujące, użyj go do zablokowania komputera. Patrz Rozdział 3 Podłączanie do innych urządzeń na stronie Podłącz kable zewnętrzne i zasilające do odpowiednich złączy komputera. Informacje o położeniu komponentów komputera patrz Widok z przodu na stronie 1 lub Widok z tyłu na stronie Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny

45 Dodatek A. Uwagi Firma Lenovo może nie oferować w niektórych krajach produktów, usług lub opcji omawianych w niniejszej publikacji. Informacje o produktach i usługach dostępnych w danym kraju można uzyskać od lokalnego przedstawiciela firmy Lenovo. Odwołanie do produktu, programu lub usługi firmy Lenovo nie oznacza, że można użyć wyłącznie tego produktu, programu lub usługi. Zamiast nich można zastosować ich odpowiednik funkcjonalny pod warunkiem, że nie narusza to praw własności intelektualnej firmy Lenovo. Jednakże cała odpowiedzialność za ocenę przydatności i sprawdzenie działania produktu, programu lub usługi, pochodzących od innego producenta, spoczywa na użytkowniku. Firma Lenovo może posiadać patenty lub złożone wnioski patentowe na towary i usługi, o których mowa w niniejszej publikacji. Przedstawienie tej publikacji nie daje żadnych uprawnień licencyjnych do tychże patentów. Pisemne zapytania w sprawie licencji można przesyłać na adres: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO DOSTARCZA TĘ PUBLIKACJĘ W TAKIM STANIE, W JAKIM SIĘ ZNAJDUJE ( AS IS ) BEZ UDZIELANIA JAKICHKOLWIEK GWARANCJI (W TYM TAKŻE RĘKOJMI), WYRAŹNYCH LUB DOMNIEMANYCH, A W SZCZEGÓLNOŚCI DOMNIEMANYCH GWARANCJI PRZYDATNOŚCI HANDLOWEJ, PRZYDATNOŚCI DO OKREŚLONEGO CELU ORAZ GWARANCJI, ŻE PUBLIKACJA TA NIE NARUSZA PRAW STRON TRZECICH. Ustawodawstwa niektórych krajów nie dopuszczają zastrzeżeń dotyczących gwarancji wyraźnych lub domniemanych w odniesieniu do pewnych transakcji; w takiej sytuacji powyższe zdanie nie ma zastosowania. Informacje zawarte w tej publikacji mogą zawierać niedokładności techniczne i błędy drukarskie. Okresowo mogą być wprowadzane zmiany do tej publikacji; zmiany takie zostaną uwzględnione w kolejnych wydaniach publikacji. Firma Lenovo zastrzega sobie prawo do wprowadzania ulepszeń i/lub zmian w produktach i/lub programach opisanych w niniejszej publikacji w dowolnym czasie, bez wcześniejszego powiadomienia. Produkty opisane w niniejszym dokumencie nie są przeznaczone do zastosowań związanych z wszczepieniami lub podtrzymywaniem życia, gdzie niewłaściwe funkcjonowanie może spowodować uszczerbek na zdrowiu lub śmierć. Informacje zawarte w niniejszym dokumencie pozostają bez wpływu na dane techniczne produktów oraz gwarancje firmy Lenovo. Żadne z postanowień niniejszego dokumentu nie ma charakteru wyraźnej lub domniemanej licencji czy zabezpieczenia bądź ochrony przed roszczeniami w ramach praw własności intelektualnej firmy Lenovo lub stron trzecich. Wszelkie zawarte tu informacje zostały uzyskane w konkretnym środowisku i mają charakter ilustracyjny. Wyniki osiągane w innych środowiskach operacyjnych mogą być odmienne. Firma Lenovo ma prawo do stosowania i rozpowszechniania informacji przysłanych przez użytkownika w dowolny sposób, jaki uzna za właściwy, bez żadnych zobowiązań wobec ich autora. Wszelkie wzmianki w niniejszej publikacji na temat stron internetowych innych firm zostały wprowadzone wyłącznie dla wygody użytkownika i w żadnym wypadku nie stanowią zachęty do ich odwiedzania. Materiały dostępne na tych stronach nie wchodzą w skład materiałów opracowanych do tego produktu firmy Lenovo, a użytkownik może korzystać z nich na własną odpowiedzialność. Dodatek A. Uwagi 41

46 Wszelkie dane dotyczące wydajności zostały zebrane w kontrolowanym środowisku. Dlatego też rezultaty osiągane w innych środowiskach operacyjnych mogą być inne. Niektóre pomiary mogły być dokonywane na systemach będących w fazie rozwoju i nie ma gwarancji, że pomiary te wykonane na ogólnie dostępnych systemach dadzą takie same wyniki. Niektóre z pomiarów mogły być estymowane przez ekstrapolację. Rzeczywiste wyniki mogą być inne. Użytkownicy powinni we własnym zakresie sprawdzić odpowiednie dane dla ich środowiska. Znaki towarowe Następujące nazwy są znakami towarowymi Lenovo w Stanach Zjednoczonych i/lub w innych krajach: Lenovo Logo Lenovo ThinkStation Logo ThinkStation Intel i Optane są znakami towarowymi firmy Intel Corporation lub jej podmiotów zależnych w Stanach Zjednoczonych lub w innych krajach. DisplayPort i VESA są znakami towarowymi Video Electronics Standards Association. Nazwy innych przedsiębiorstw, produktów i usług mogą być znakami towarowymi lub znakami usług innych podmiotów. 42 Podręcznik dotyczący części wymienianych przez klienta (CRU) P320 Tiny
