Inspiron Instrukcja serwisowa. 2 w 1. Model komputera: Inspiron Model regulacji: P30E Typ regulacji: P30E001

Wielkość: px
Rozpocząć pokaz od strony:

Download "Inspiron Instrukcja serwisowa. 2 w 1. Model komputera: Inspiron Model regulacji: P30E Typ regulacji: P30E001"

Transkrypt

1 Inspiron w 1 Instrukcja serwisowa Model komputera: Inspiron Model regulacji: P30E Typ regulacji: P30E001

2 Uwagi, przestrogi i ostrzeżenia UWAGA: Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer. OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych, i przedstawia sposoby uniknięcia problemu. PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała lub śmierci. Copyright 2017 Dell Inc. lub jej spółki zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli Wer. A00

3 Spis treści Przed przystąpieniem do serwisowania komputera...11 Przed rozpoczęciem pracy...11 Instrukcje dotyczące bezpieczeństwa...11 Zalecane narzędzia...12 Wykaz śrub Po zakończeniu serwisowania komputera Wymontowywanie pokrywy dolnej...16 Procedura Instalowanie pokrywy dolnej Procedura Wymontowywanie akumulatora...20 Przed wykonaniem procedury Procedura Instalowanie akumulatora...22 Procedura...22 Po wykonaniu procedury Wymontowywanie modułów pamięci...23 Przed wykonaniem procedury Procedura

4 Instalowanie modułów pamięci...26 Procedura...26 Po wykonaniu procedury Wymontowywanie dysku SSD...29 Przed wykonaniem procedury Procedura Instalowanie dysku SSD...31 Procedura Po wykonaniu procedury Wymontowywanie dysku twardego Przed wykonaniem procedury Procedura...33 Instalowanie dysku twardego Procedura Po wykonaniu procedury Wymontowywanie baterii pastylkowej Przed wykonaniem procedury...37 Procedura...37 Instalowanie baterii pastylkowej...39 Procedura Po wykonaniu procedury Wymontowywanie karty sieci bezprzewodowej...40 Przed wykonaniem procedury Procedura

5 Instalowanie karty sieci bezprzewodowej Procedura...42 Po wykonaniu procedury Wymontowywanie głośników Przed wykonaniem procedury Procedura...44 Instalowanie głośników Procedura Po wykonaniu procedury Wymontowywanie płyty lampek stanu Przed wykonaniem procedury Procedura...47 Instalowanie płyty lampek stanu Procedura Po wykonaniu procedury Wymontowywanie tabliczki dotykowej...50 Przed wykonaniem procedury...50 Procedura Instalowanie tabliczki dotykowej Procedura Po wykonaniu procedury Wymontowywanie wentylatora Przed wykonaniem procedury Procedura

6 Instalowanie wentylatora Procedura Po wykonaniu procedury...56 Wymontowywanie radiatora Przed wykonaniem procedury Procedura...57 Instalowanie radiatora Procedura Po wykonaniu procedury...59 Wymontowywanie gniazda zasilacza...60 Przed wykonaniem procedury Procedura Instalowanie gniazda zasilacza Procedura Po wykonaniu procedury Wymontowywanie płyty przycisków zasilania i głośności...63 Przed wykonaniem procedury Procedura Instalowanie płyty przycisków zasilania i głośności Procedura Po wykonaniu procedury...65 Wymontowywanie płyty rozszerzenia grafiki...66 Przed wykonaniem procedury Procedura

7 Instalowanie płyty rozszerzenia grafiki...69 Procedura Po wykonaniu procedury...69 Wymontowanie płyty we/wy...70 Przed wykonaniem procedury Procedura...70 Instalowanie płyty we/wy Procedura...72 Po wykonaniu procedury Wymontowywanie zestawu wyświetlacza...73 Przed wykonaniem procedury Procedura...73 Instalowanie zestawu wyświetlacza...77 Procedura...77 Po wykonaniu procedury...77 Wymontowywanie płyty systemowej...79 Przed wykonaniem procedury Procedura Instalowanie płyty systemowej...84 Procedura...84 Po wykonaniu procedury...85 Wprowadzanie znacznika serwisowego w systemie BIOS Wymontowywanie klawiatury...86 Przed wykonaniem procedury Procedura

8 Instalowanie klawiatury Procedura Po wykonaniu procedury Wymontowywanie podparcia dłoni...91 Przed wykonaniem procedury...91 Procedura...92 Instalowanie podparcia dłoni Procedura...93 Po wykonaniu procedury Wymontowywanie panelu wyświetlacza...95 Przed wykonaniem procedury Procedura Instalowanie panelu wyświetlacza Procedura Po wykonaniu procedury Wymontowywanie zestawu pokrywy wyświetlacza i anteny...99 Przed wykonaniem procedury Procedura Instalowanie zestawu pokrywy wyświetlacza i anteny. 101 Procedura Po wykonaniu procedury Wymontowywanie kamery Przed wykonaniem procedury Procedura

9 Instalowanie kamery Procedura Po wykonaniu procedury Wymontowywanie płyty czujników Przed wykonaniem procedury Procedura Instalacja płyty czujników Procedura Po wykonaniu procedury Wymontowywanie kabla wyświetlacza Przed wykonaniem procedury Procedura Instalowanie kabla wyświetlacza Procedura Po wykonaniu procedury Pobieranie sterowników Pobieranie sterownika karty dźwiękowej Pobieranie sterownika karty graficznej Pobieranie sterownika USB Pobieranie sterownika sieci Wi-Fi Pobieranie sterownika czytnika kart pamięci Pobieranie sterownika mikroukładu Pobieranie sterownika sieciowego

10 Program konfiguracji systemu Boot Sequence Klawisze nawigacji Przegląd systemu BIOS Uruchamianie programu konfiguracji systemu BIOS Opcje konfiguracji systemu Hasło systemowe i hasło konfiguracji systemu Przypisywanie hasła systemowego i hasła konfiguracji systemu Usuwanie lub zmienianie hasła systemowego i/lub hasła konfiguracji systemu Czyszczenie ustawień CMOS Czyszczenie zapomnianych haseł Rozwiązywanie problemów Ładowanie systemu BIOS Ładowanie systemu BIOS (dysk USB) Program diagnostyczny epsa (Enhanced Pre-Boot System Assessment) Przeprowadzanie testu diagnostycznego epsa Systemowe lampki diagnostyczne Uwalnianie ładunków elektrycznych Włączanie i wyłączanie modułu Wi-Fi Uzyskiwanie pomocy i kontakt z firmą Dell Narzędzia pomocy technicznej do samodzielnego wykorzystania Kontakt z firmą Dell

11 Przed przystąpieniem do serwisowania komputera UWAGA: W zależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach w tym dokumencie. Przed rozpoczęciem pracy 1 Zapisz i zamknij wszystkie otwarte pliki, a także zamknij wszystkie otwarte aplikacje. 2 Wyłącz komputer, klikając przycisk Start Zamknij. UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz komputer zgodnie z instrukcjami odpowiednimi dla tego systemu. 3 Odłącz komputer i wszystkie urządzenia peryferyjne od gniazdek elektrycznych. 4 Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd. 5 Wyjmij z komputera wszystkie karty pamięci i dyski optyczne. Instrukcje dotyczące bezpieczeństwa Aby uchronić komputer przed uszkodzeniem i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących bezpieczeństwa. PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa, dostarczonymi z komputerem. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy i panele oraz wkręcić śruby, a dopiero potem podłączyć komputer do gniazdka. 11

12 OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej i czystej powierzchni. OSTRZEŻENIE: Karty i podzespoły należy trzymać za krawędzie i unikać dotykania wtyków i złączy. OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów i naprawy, które zespół pomocy technicznej firmy Dell autoryzował, lub, o które poprosił. Uszkodzenia wynikające z napraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z produktem lub dostępnymi pod adresem regulatory_compliance. OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków elektrostatycznych z ciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów z tyłu komputera. W trakcie pracy należy od czasu do czasu dotykać nielakierowanej powierzchni metalowej, aby odprowadzić ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły. OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, a nie za sam kabel. Niektóre kable mają złącza z zatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli, należy je trzymać prosto, aby uniknąć wygięcia styków w złączach. Podczas podłączania kabli należy zwrócić uwagę na prawidłowe zorientowanie i wyrównanie złączy i portów. OSTRZEŻENIE: Jeśli w czytniku kart pamięci znajduje się karta, należy ją nacisnąć i wyjąć. Zalecane narzędzia Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi: Wkrętak krzyżakowy nr 1 Wkrętak z płaskim grotem Rysik z tworzywa sztucznego 12

13 Wykaz śrub Tabela 1. Wykaz śrub Element do czego mocowany Typ śruby Ilość Ilustracja śruby pokrywa dolna zestaw podparcia dłoni M 2,5 x 8 12 Akumulator Dysk SSD zestaw dysku twardego zestaw podparcia dłoni zestaw podparcia dłoni zestaw podparcia dłoni M2x3 4 M2x3 1 M2x3 3 wspornik dysku twardego Dysk twardy M3x3 4 karta sieci bezprzewodowej Tabliczka dotykowa Wentylator Złącze zasilacza płyta przycisków zasilania i głośności Wsporniki płyty rozszerzenia grafiki zestaw podparcia dłoni zestaw podparcia dłoni zestaw podparcia dłoni zestaw podparcia dłoni zestaw podparcia dłoni zestaw podparcia dłoni M2x3 1 M2x2 z łbem powiększony m 4 M2x3 2 M2x3 1 M2x3 1 M2x3 4 Karta rozszerzenia grafiki zestaw podparcia dłoni M2x2 z łbem powiększony m 2 13

14 Element do czego mocowany Typ śruby Ilość Ilustracja śruby Karta we/wy zestaw podparcia dłoni M2x3 2 Zestaw wyświetlacza zestaw podparcia dłoni M 2,5 x 6 o dużym łbie 4 Płyta systemowa Zespół klawiatury Wspornik klawiatury płyta czujników Tabliczka dotykowa zestaw podparcia dłoni zestaw podparcia dłoni zestaw podparcia dłoni Zespół panelu wyświetlacza zestaw podparcia dłoni M2x2 z łbem powiększony m 4 M 1,2 x 1,4 20 M2x2 z łbem powiększony m M2x2 z łbem powiększony m M2x2 z łbem powiększony m

15 Po zakończeniu serwisowania komputera OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić komputer. 1 Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby. 2 Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy. 3 Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy. 4 Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych. 5 Włącz komputer. 15

16 Wymontowywanie pokrywy dolnej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Zamknij wyświetlacz i odwróć komputer spodem do góry. 16

17 2 Wykręć 12 śrub (M2,5x8) mocujących pokrywę dolną do zestawu podparcia dłoni. Rysunek 1. Wykręcanie śrub 1 śruby (12) 2 pokrywa dolna 17

18 3 Palcami delikatnie podważ pokrywę dolną, aby ją uwolnić z zestawu podparcia dłoni. Rysunek 2. Wymontowywanie pokrywy dolnej 1 zestaw podparcia dłoni 2 pokrywa dolna 18

19 Instalowanie pokrywy dolnej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść pokrywę dolną na zestawie podparcia dłoni i wciśnij na miejsce. 2 Wkręć 12 śrub (M2,5x8) mocujących pokrywę dolną do zestawu podparcia dłoni. 19

20 Wymontowywanie akumulatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury Wymontuj pokrywę dolną. Procedura 1 Odłącz kabel akumulatora od płyty systemowej. 2 Wykręć cztery śruby (M2x3) mocujące akumulator do zestawu podparcia dłoni. 20

21 3 Wyjmij akumulator z zestawu podparcia dłoni. Rysunek 3. Wymontowywanie akumulatora 1 kabel akumulatora 2 śruby (4) 3 akumulator 4 zestaw podparcia dłoni 4 Naciśnij przycisk zasilania i przytrzymaj go przez pięć sekund, aby uziemić płytę systemową. 21

22 Instalowanie akumulatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Wyrównaj otwory na śruby w akumulatorze z otworami w zestawie podparcia dłoni. 2 Wkręć cztery śruby (M2x3) mocujące akumulator do zestawu podparcia dłoni. 3 Podłącz kabel akumulatora do płyty systemowej. Po wykonaniu procedury Zainstaluj pokrywę dolną. 22

23 Wymontowywanie modułów pamięci PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 23

24 Procedura 1 Zdejmij taśmę z mylaru, aby uzyskać dostęp do modułu pamięci. Rysunek 4. Usuwanie mylaru 1 moduł pamięci 2 taśma z mylaru 2 Ostrożnie rozciągnij palcami zatrzaski zabezpieczające znajdujące się na końcach każdego gniazda modułu pamięci, aż moduł odskoczy. 24

25 3 Przesuń i wyjmij moduł pamięci z gniazda. Rysunek 5. Wymontowywanie modułu pamięci 1 zaciski mocujące (2) 2 moduł pamięci 3 gniazdo modułu pamięci 25

26 Instalowanie modułów pamięci PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Zdejmij taśmę z mylaru, aby uzyskać dostęp do gniazda modułu pamięci. 2 Dopasuj wycięcie w module pamięci do wypustki w gnieździe. 26

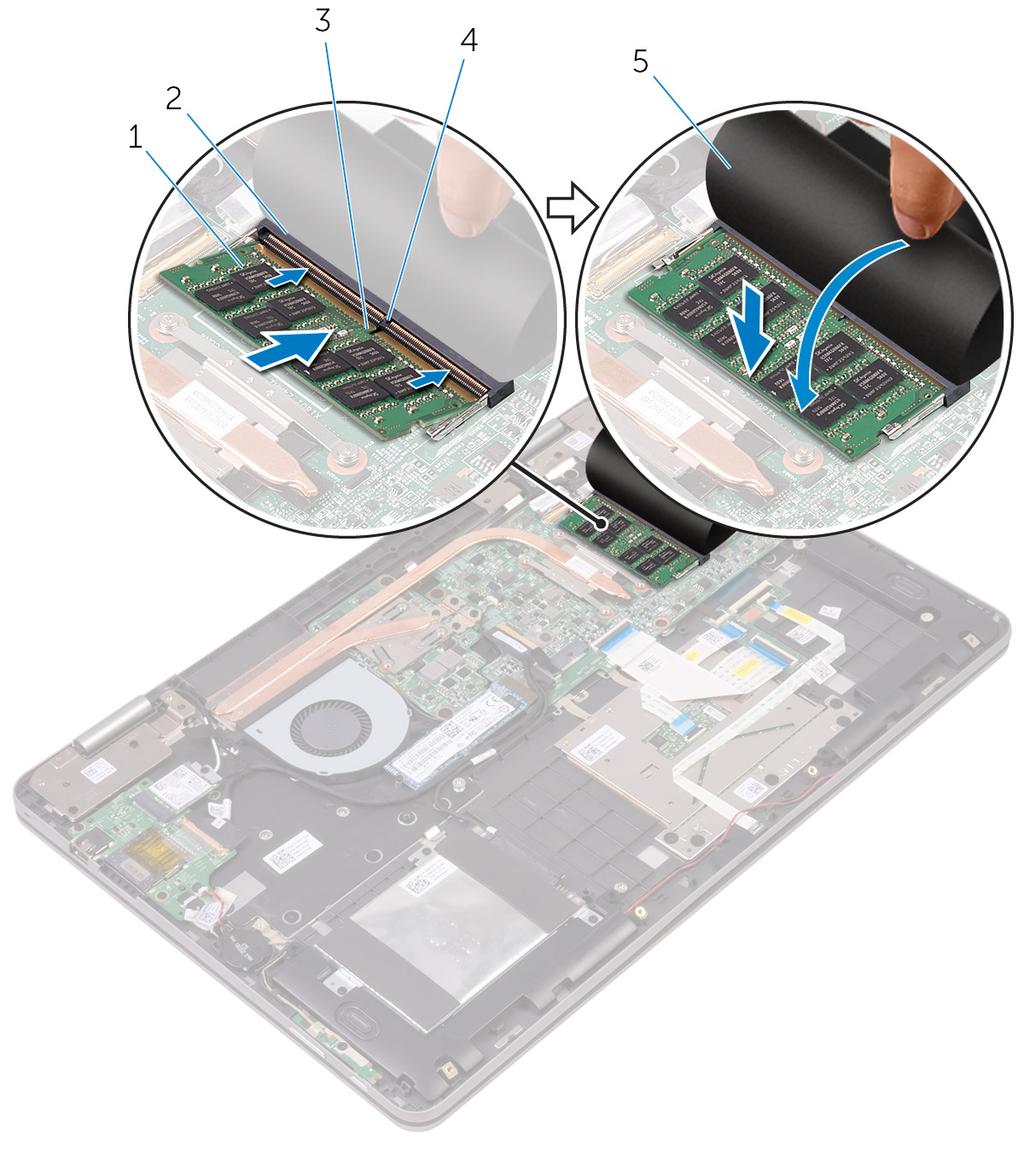

27 3 Włóż moduł pamięci do gniazda pod kątem i dociśnij, aż zostanie osadzony. UWAGA: Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci i zainstaluj go ponownie. Rysunek 6. Instalowanie modułu pamięci 1 moduł pamięci 2 gniazdo modułu pamięci 3 wycięcie 4 zaczep 5 taśma z mylaru 27

28 Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 28

29 Wymontowywanie dysku SSD PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Napędy SSD są delikatne. Z napędami SSD należy obchodzić się bardzo ostrożnie. OSTRZEŻENIE: Nie należy wyjmować dysku SSD, gdy komputer jest włączony lub w stanie uśpienia, ponieważ może to spowodować utratę danych. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. Procedura 1 Wykręć śrubę (M2x3) mocującą dysk SSD do zestawu podparcia dłoni. 29

30 2 Przesuń i wyjmij dysk SSD ze złącza dysku. Rysunek 7. Wymontowywanie dysku SSD 1 śruba 2 dysk SSD 3 gniazdo dysku SSD 30

31 Instalowanie dysku SSD PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Napędy SSD są delikatne. Z napędami SSD należy obchodzić się bardzo ostrożnie. Procedura 1 Dopasuj wycięcie na dysku SSD do wypustki w gnieździe dysku SSD. 2 Wsuń napęd SSD mocno w slot napędu SSD pod kątem. 31

32 3 Dociśnij drugi koniec dysku SSD i wkręć śrubę (M2x3) mocującą dysk SSD do zestawu podparcia dłoni. Rysunek 8. Instalowanie dysku SSD 1 śruba 2 wycięcie 3 zaczep 4 dysk SSD 5 gniazdo dysku SSD Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 32

33 Wymontowywanie dysku twardego PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Dyski twarde są delikatne. Z dyskiem twardym należy obchodzić się bardzo ostrożnie. OSTRZEŻENIE: Nie należy wyjmować dysku twardego, gdy komputer jest włączony lub w stanie uśpienia, ponieważ może to spowodować utratę danych. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. Procedura 1 Wykręć trzy śruby (M2x3) mocujące zespół dysku twardego do zespołu podparcia dłoni. 2 Pociągając za uchwyt, odłącz kabel dysku twardego od płyty systemowej. 33

34 3 Wyjmij zespół dysku twardego razem z kablem z zestawu podparcia dłoni. Rysunek 9. Wymontowywanie zestawu dysku twardego 1 śruby (3) 2 zestaw dysku twardego 3 zestaw podparcia dłoni 4 kabel dysku twardego 5 uchwyt 34

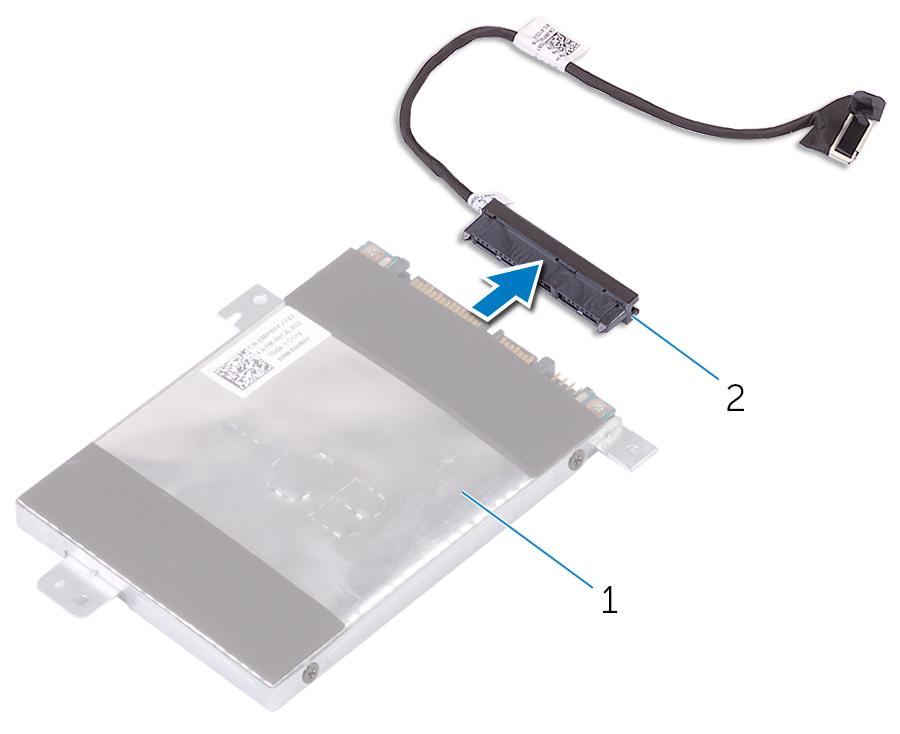

35 4 Odłącz przejściówkę od dysku zestawu twardego. Rysunek 10. Wymontowywanie przejściówki 1 zestaw dysku twardego 2 przejściówka 5 Wykręć cztery śruby (M3x3) mocujące wspornik dysku twardego do dysku twardego. 6 Oddziel wspornik od dysku twardego. Rysunek 11. Zdejmowanie wspornika dysku twardego 1 śruby (4) 2 dysk twardy 3 wspornik dysku twardego 35

36 Instalowanie dysku twardego PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Dyski twarde są delikatne. Z dyskiem twardym należy obchodzić się bardzo ostrożnie. Procedura 1 Dopasuj otwory na śruby we wsporniku dysku twardego do otworów w dysku twardym. 2 Wkręć cztery śruby (M3x3) mocujące wspornik dysku twardego do dysku twardego. 3 Podłącz przejściówkę do zestawu dysku twardego. 4 Dopasuj otwory na śruby w zestawie dysku twardego do otworów w zestawie podparcia dłoni. 5 Wkręć trzy śruby (M2x3) mocujące zestaw dysku twardego do zestawu podparcia dłoni. 6 Podłącz kabel dysku twardego do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 36

37 Wymontowywanie baterii pastylkowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Wyjęcie baterii pastylkowej spowoduje przywrócenie domyślnych ustawień programu konfiguracyjnego systemu BIOS. Zalecane jest zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS przed wyjęciem baterii pastylkowej. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. Procedura 1 Odłącz kabel baterii pastylkowej od płyty we/wy. 37

38 2 Wyjmij baterię pastylkową z zespołu podparcia dłoni. Rysunek 12. Wymontowywanie baterii pastylkowej 1 kabel baterii pastylkowej 2 bateria pastylkowa 3 Karta we/wy 4 zestaw podparcia dłoni 38

39 Instalowanie baterii pastylkowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Przymocuj baterię pastylkową do zestawu podparcia dłoni. 2 Podłącz kabel baterii pastylkowej do płyty we/wy. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 39

40 Wymontowywanie karty sieci bezprzewodowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. Procedura 1 Wykręć śrubę (M2x3) mocującą wspornik karty sieci bezprzewodowej i kartę sieci bezprzewodowej do zestawu podparcia dłoni. 2 Wyjmij wspornik karty sieci bezprzewodowej i odłącz kable antenowe od karty sieci bezprzewodowej. 40

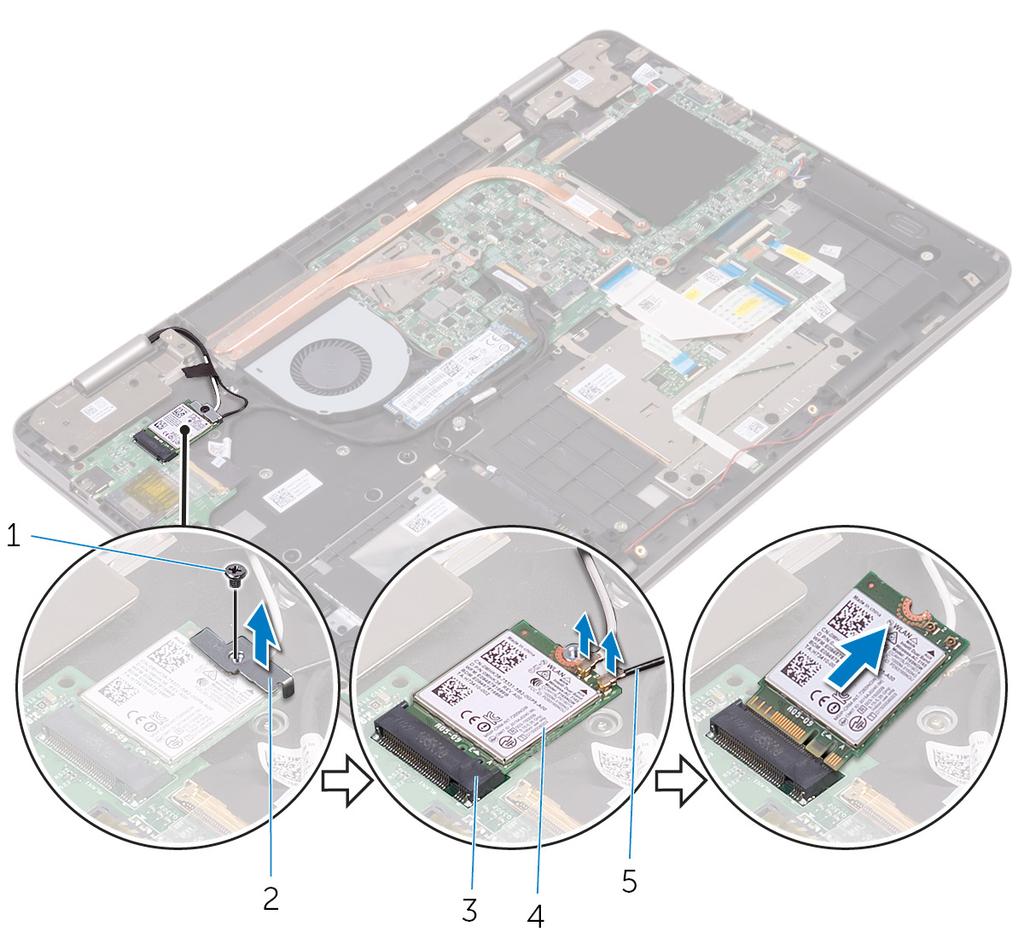

41 3 Przesuń i wyjmij kartę sieci bezprzewodowej z gniazda. Rysunek 13. Wymontowywanie karty sieci bezprzewodowej 1 śruba 2 wspornik karty sieci bezprzewodowej 3 gniazdo karty sieci bezprzewodowej 5 kable antenowe (2) 4 karta sieci bezprzewodowej 41

42 Instalowanie karty sieci bezprzewodowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura OSTRZEŻENIE: Aby uniknąć uszkodzenia kart sieci bezprzewodowej, nie należy umieszczać pod kartą żadnych kabli. 1 Dopasuj wycięcie na karcie sieci bezprzewodowej do wypustki w gnieździe karty. 2 Wsuń kartę sieci bezprzewodowej pod kątem do gniazda karty sieci bezprzewodowej. 3 Podłącz kable antenowe do karty sieci bezprzewodowej. W poniższej tabeli przedstawiono schemat kolorów kabli antenowych poszczególnych kart sieci bezprzewodowej obsługiwanych w komputerze. Tabela 2. Schemat kolorów kabli antenowych Złącza na karcie sieci bezprzewodowej Kabel główny (biały trójkąt) Kabel pomocniczy (czarny trójkąt) Kolor kabla antenowego Biały Czarny 4 Scentruj otwór na śrubę we wsporniku karty sieci bezprzewodowej z otworem na śrubę w karcie sieci bezprzewodowej oraz zespołu podparcia dłoni. 42

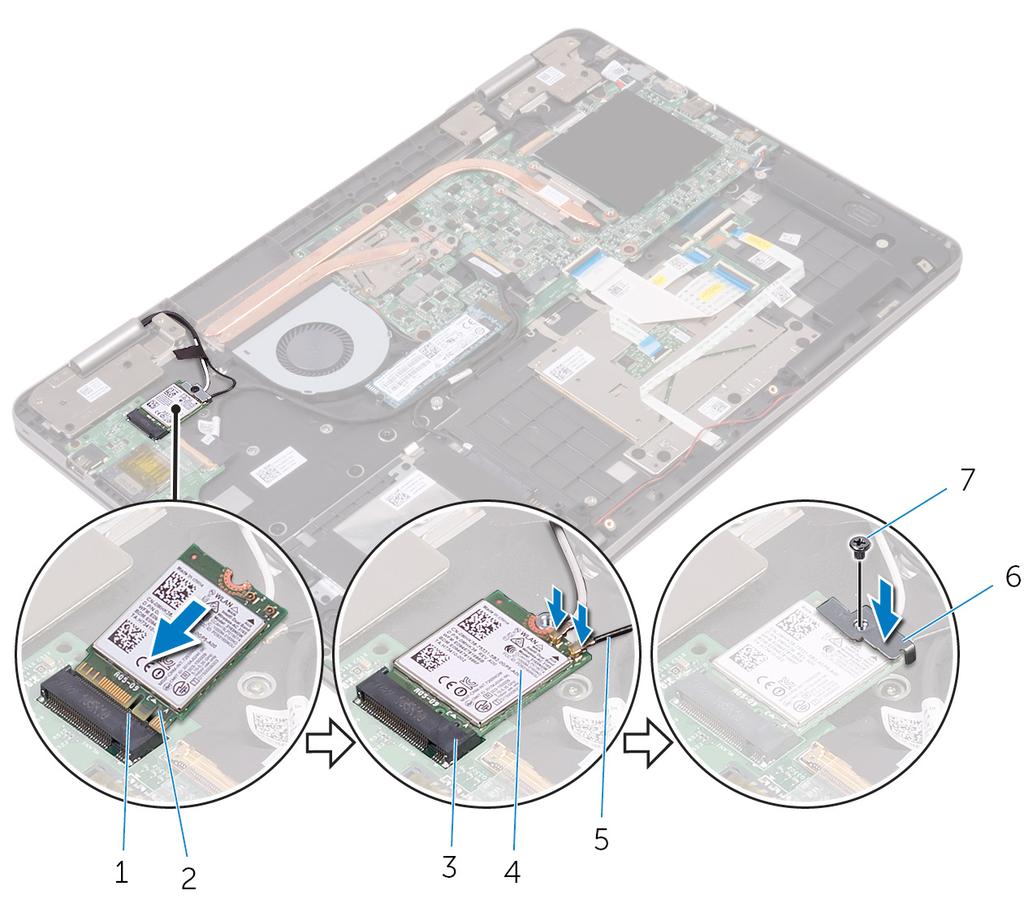

43 5 Ponownie wkręć śrubę (M2x3) mocującą wspornik karty sieci bezprzewodowej do karty sieci bezprzewodowej i zestawu podparcia dłoni. Rysunek 14. Instalowanie karty sieci bezprzewodowej 1 zaczep 2 wycięcie 3 gniazdo karty sieci bezprzewodowej 4 karta sieci bezprzewodowej 5 kable antenowe (2) 6 wspornik karty sieci bezprzewodowej 7 śruba Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 43

44 Wymontowywanie głośników PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. Procedura 1 Odłącz kabel głośnika od płyty systemowej. 2 Wyjmij kabel głośników z prowadnic w zestawie podparcia dłoni. 44

45 3 Wyjmij głośniki z wypustek i wyciągnij głośniki z zestawu podparcia dłoni. Rysunek 15. Wymontowywanie głośników 1 kabel głośników 2 prowadnice kabli (2) 3 zestaw podparcia dłoni 4 wypustki (4) 5 głośniki (2) 45

46 Instalowanie głośników PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść głośniki w zestawie podparcia dłoni, dopasowując je do prowadnic. 2 Umieść kabel głośnika w prowadnicach w zestawie podparcia dłoni. 3 Podłącz kabel głośnika do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 46

47 Wymontowywanie płyty lampek stanu PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. Procedura 1 Otwórz zatrzask i odłącz kabel płytki kontrolek stanu od płyty systemowej. 2 Wyjmij kabel głośników z prowadnic w zestawie podparcia dłoni. 3 Odklej taśmę mocującą płytę kontrolek stanu do zestawu podparcia dłoni. 47

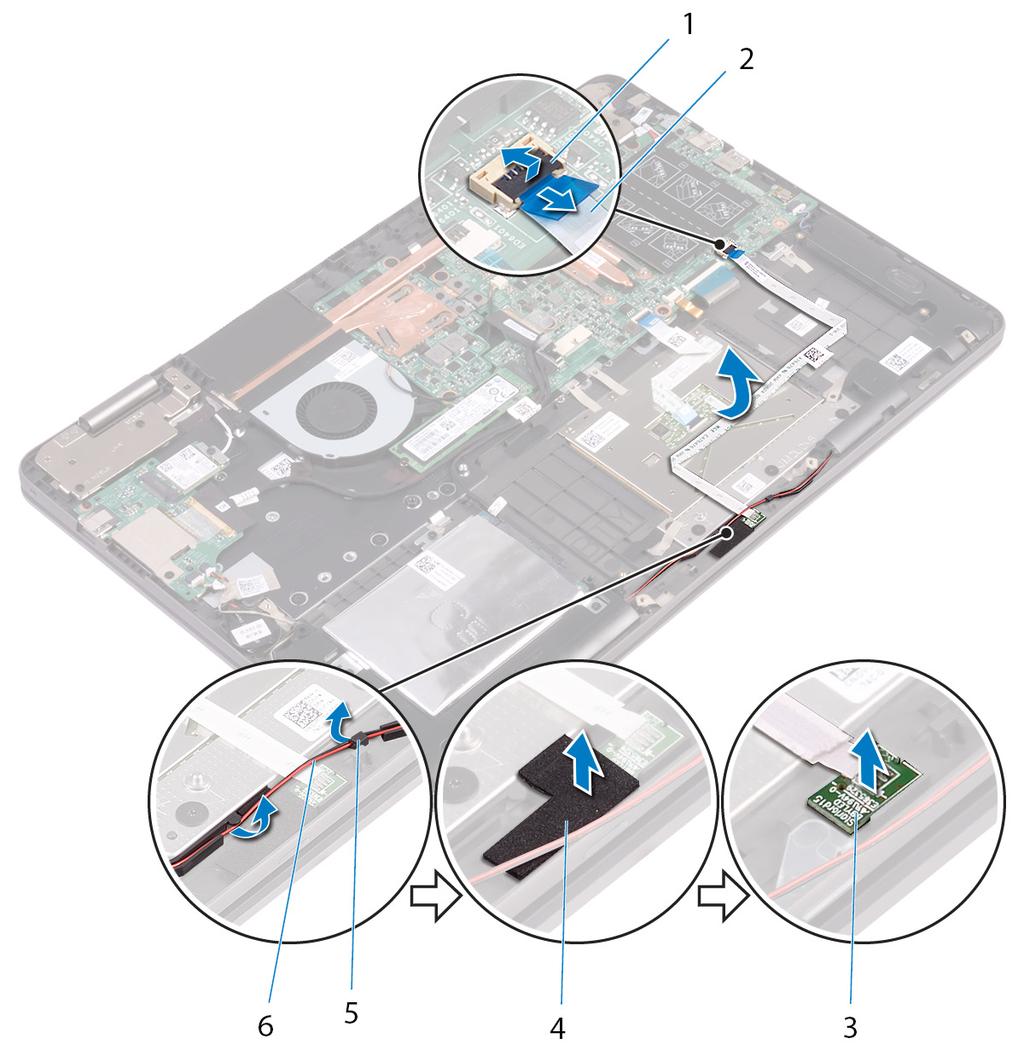

48 4 Wyjmij płytę kontrolek stanu z zespołu podparcia dłoni. Rysunek 16. Wymontowywanie płyty lampek stanu 1 zatrzask 2 kabel płyty lampek stanu 3 płyta lampek stanu 4 pianka 5 prowadnice kabli (2) 6 kabel głośników 48

49 Instalowanie płyty lampek stanu PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Włóż płytę kontrolek do slotu w zestawie podparcia dłoni. 2 Przyklej piankę mocującą płytę kontrolek do zestawu podparcia dłoni. 3 Wsuń kabel płytki kontrolek stanu w złącze na płycie systemowej i zamknij zatrzask, aby zamocować kabel. 4 Umieść kabel głośnika w prowadnicach w zestawie podparcia dłoni. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 49

50 Wymontowywanie tabliczki dotykowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. Procedura 1 Otwórz zatrzask i odłącz kabel płytki lampek stanu od płyty systemowej. 2 Odklej kabel płyty lampek stanu od zestawu tabliczki dotykowej i odsuń go od zestawu podparcia dłoni. 50

51 3 Odklej taśmy mocujące zespół tabliczki dotykowej do zestawu podparcia dłoni. Rysunek 17. Wymontowywanie kabla tabliczki dotykowej 1 zatrzask 2 kabel lampek stanu 3 taśmy (2) 4 Otwórz zatrzaski, a następnie odłącz kabel tabliczki dotykowej od płyty systemowej i zestawu tabliczki dotykowej. 5 Wykręć cztery śruby (M2x2 z łbem powiększonym) mocujące tabliczkę dotykową do zestawu podparcia dłoni. 51

52 6 Wyjmij tabliczkę dotykową z zestawu podparcia dłoni. Rysunek 18. Wymontowywanie tabliczki dotykowej 1 zatrzask 2 kabel tabliczki dotykowej 3 śruby (4) 4 tabliczka dotykowa 52

53 Instalowanie tabliczki dotykowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj otwory na śruby w tabliczce dotykowej do otworów w zestawie podparcia dłoni. 2 Wkręć cztery śruby (M2x2 z łbem powiększonym) mocujące tabliczkę dotykową do zestawu podparcia dłoni. 3 Przyklej taśmy mocujące zespół tabliczki dotykowej do zestawu podparcia dłoni. 4 Przesuń oba końce kabla tabliczki dotykowej do odpowiednich złączy i zamknij zatrzaski, aby zamocować kabel. 5 Przyklej kabel płytki lampek stanu do zestawu tabliczki dotykowej. 6 Wsuń kabel płytki lampek stanu w złącze na płycie systemowej i zamknij zatrzask, aby zamocować kabel. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 53

54 Wymontowywanie wentylatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. Procedura 1 Wykręć dwie śruby (M2x3) mocujące wentylator do zestawu podparcia dłoni. 2 Odłącz kabel wentylatora od płyty systemowej. 3 Odklej taśmę mocującą kabel wentylatora do zestawu podparcia dłoni. 54

55 4 Zdemontuj wentylator z zestawu podparcia dłoni. Rysunek 19. Wymontowywanie wentylatora 1 śruby (2) 2 wentylator 3 taśma 4 kabel wentylatora 55

56 Instalowanie wentylatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Wyrównaj otwory na śruby w wentylatorze z otworami w zestawie podparcia dłoni. 2 Wkręć dwie śruby (M2x3) mocujące wentylator do zestawu podparcia dłoni. 3 Podłącz kabel wentylatora do złącza na płycie systemowej. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 56

57 Wymontowywanie radiatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. PRZESTROGA: Radiator może się silnie nagrzewać podczas pracy komputera. Przed dotknięciem radiatora należy zaczekać aż wystarczająco ostygnie. OSTRZEŻENIE: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. Procedura 1 W kolejności wskazanej na radiatorze poluzuj śruby mocujące radiator do płyty systemowej. 57

58 2 Zdejmij radiator z płyty systemowej. Rysunek 20. Wymontowywanie radiatora 1 radiator 2 śruby mocujące (7) 3 płyta systemowa 58

59 Instalowanie radiatora PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Nieprawidłowe zainstalowanie radiatora może spowodować uszkodzenie płyty systemowej i procesora. UWAGA: W przypadku instalowana wcześniej używanej płyty systemowej i tego samego radiatora można ponownie wykorzystać tę samą pastę termoprzewodzącą. W przypadku wymiany płyty systemowej lub radiatora na nowy należy użyć podkładki termoprzewodzącej dostarczonej w zestawie, aby zapewnić właściwe odprowadzanie ciepła. Procedura 1 Dopasuj otwory na śruby w radiatorze do otworów w płycie systemowej. 2 W kolejności wskazanej na radiatorze dokręć śruby mocujące radiator do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 59

60 Wymontowywanie gniazda zasilacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. Procedura 1 Odłącz kabel gniazda zasilacza od płyty systemowej. 2 Wykręć śrubę (M2x3) mocującą gniazdo zasilacza do zestawu podparcia dłoni. 60

61 3 Wyjmij gniazdo zasilacza z zestawu podparcia dłoni. Rysunek 21. Wymontowywanie gniazda zasilacza 1 kabel gniazda zasilacza 2 śruba 3 gniazdo zasilacza 4 zestaw podparcia dłoni 61

62 Instalowanie gniazda zasilacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Włóż gniazdo zasilacza do otworu w zestawie podparcia dłoni. 2 Dopasuj otwór na śrubę w gnieździe zasilacza do otworu w zestawie podparcia dłoni. 3 Wkręć śrubę (M2x3) mocującą gniazdo zasilacza do zestawu podparcia dłoni. 4 Podłącz kabel gniazda zasilacza do płyty systemowej. Po wykonaniu procedury 1 Zainstaluj akumulator. 2 Zainstaluj pokrywę dolną. 62

63 Wymontowywanie płyty przycisków zasilania i głośności PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj baterię pastylkową. Procedura 1 Odklej taśmę mocującą kabel płyty przycisków zasilania i głośności do zestawu podparcia dłoni. 2 Odłącz kabel płyty przycisków zasilania i głośności od płyty we/wy. 3 Wyjmij kabel płyty przycisków zasilania i regulacji głośności z prowadnic na zestawie podparcia dłoni. 4 Wykręć śrubę (M2x3) mocującą płytę przycisków zasilania i regulacji głośności do zestawu podparcia dłoni. 63

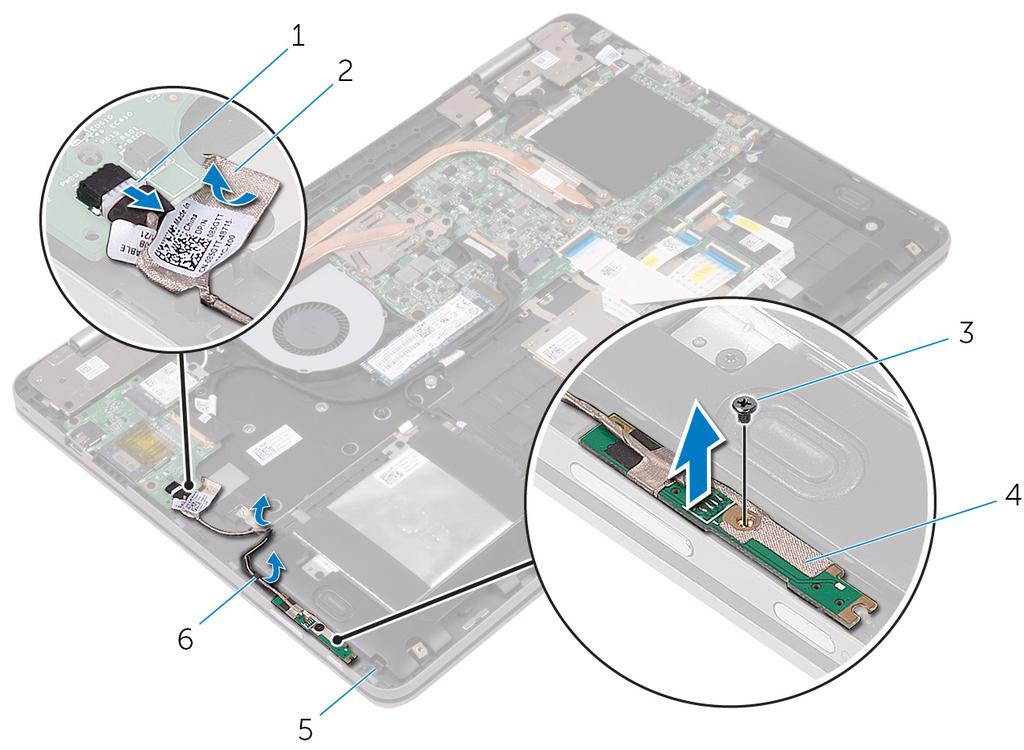

64 5 Wyjmij płytę przycisków zasilania i regulacji głośności z zestawu podparcia dłoni. Rysunek 22. Wymontowywanie płyty przycisków zasilania i głośności 1 kabel płyty przycisków zasilania i głośności 2 taśma 3 śruba 4 płyta przycisków zasilania i głośności 5 zestaw podparcia dłoni 6 prowadnice kabli (2) 64

65 Instalowanie płyty przycisków zasilania i głośności PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Ześrodkuj otwór na śrubę na płycie przycisków zasilania i regulacji głośności z otworem na śrubę w zestawie podparcia dłoni. 2 Wkręć śrubę (M2x3) mocującą płytę przycisków zasilania i regulacji głośności do zestawu podparcia dłoni. 3 Umieść kabel płyty przycisków zasilania i głośności w prowadnicach na zestawie podparcia dłoni. 4 Podłącz kabel płyty przycisków zasilania i głośności do płyty we/wy. 5 Przyklej taśmę mocującą kabel płyty przycisków zasilania i głośności do zestawu podparcia dłoni. Po wykonaniu procedury 1 Zainstaluj baterię pastylkową. 2 Zainstaluj akumulator. 3 Zainstaluj pokrywę dolną. 65

66 Wymontowywanie płyty rozszerzenia grafiki PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj radiator. Procedura 1 Ze wsporników karty rozszerzenia grafiki odkręć cztery śruby (M2x3) mocujące kartę rozszerzenia grafiki do płyty systemowej. 66

67 2 Wyjmij wsporniki karty rozszerzenia grafiki wsporniki płyty z zestawu podparcia dłoni. Rysunek 23. Wymontowywanie wsporników karty rozszerzenia grafiki 1 śruby (4) 2 Wsporniki karty rozszerzenia grafiki (2) 3 płyta systemowa 4 zestaw podparcia dłoni 3 Wykręć dwie śruby (M2x2 z łbem powiększonym) mocujące kartę rozszerzenia grafiki do zestawu podparcia dłoni. 67

68 4 Wyjmij kartę rozszerzenia grafiki z zestawu podparcia dłoni. Rysunek 24. Wymontowywanie płyty rozszerzenia grafiki 1 Karta rozszerzenia grafiki 2 śruby (2) 3 zestaw podparcia dłoni 68

69 Instalowanie płyty rozszerzenia grafiki PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj otwory na śruby w płycie rozszerzenia grafiki do otworów w zestawie podparcia dłoni. 2 Wkręć dwie śruby (M2x2 z łbem powiększonym) mocujące płytę rozszerzenia grafiki do zestawu podparcia dłoni. 3 Dopasuj otwory na śruby we wspornikach karty rozszerzenia grafiki z otworami na śruby w karcie rozszerzenia grafiki oraz w płycie systemowej. 4 Wkręć cztery śruby (M2x3) mocujące wsporniki karty rozszerzenia grafiki w kartę rozszerzenia grafiki i płytę systemową. Po wykonaniu procedury 1 Zainstaluj radiator. 2 Zainstaluj akumulator. 3 Zainstaluj pokrywę dolną. 69

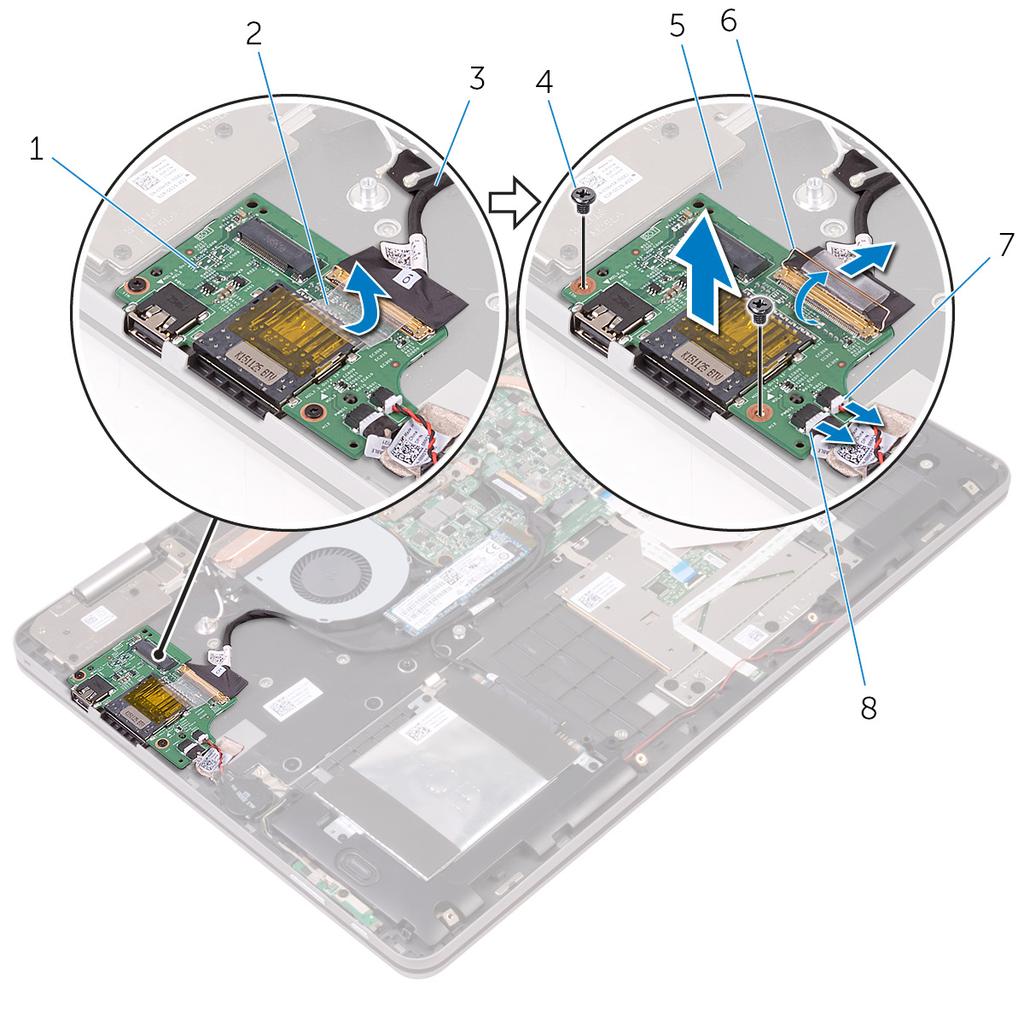

70 Wymontowanie płyty we/wy PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj kartę sieci bezprzewodowej. Procedura 1 Odklej taśmę mocującą kabel płytki we/wy do płytki we/wy. 2 Otwórz zatrzask i odłącz kabel płyty we/wy od płyty we/wy. 3 Odłącz kabel płyty przycisków zasilania i głośności od płyty we/wy. 4 Odłącz kabel baterii pastylkowej od płyty we/wy. 5 Wykręć dwie śruby (M2x3) mocujące płytę we/wy do zestawu podparcia dłoni. 70

71 6 Wyjmij płytę we/wy z zestawu podparcia dłoni. Rysunek 25. Wymontowywanie płyty we/wy 1 Karta we/wy 2 taśma 3 kabel płyty we/wy 4 śruba 5 zestaw podparcia dłoni 6 zatrzask 7 kabel baterii pastylkowej 8 kabel płyty przycisków zasilania i głośności 71

72 Instalowanie płyty we/wy PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Umieść płytę we/wy w zestawie podparcia dłoni, dopasowując ją do wypustek. 2 Wyrównaj otwory na wkręty w karcie we/wy z otworami w zespole podparcia dłoni. 3 Wkręć dwie śruby (M2x3) mocujące płytę we/wy do zestawu podparcia dłoni. 4 Podłącz kabel przycisków zasilania i regulacji głośności oraz kabel baterii pastylkowej do płyty we/wy. 5 Podłącz kabel płyty we/wy do płyty we/wy. 6 Przyklej taśmę mocującą kabel płyty we/wy do płyty we/wy. Po wykonaniu procedury 1 Zainstaluj kartę sieci bezprzewodowej. 2 Zainstaluj akumulator. 3 Zainstaluj pokrywę dolną. 72

73 Wymontowywanie zestawu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj kartę sieci bezprzewodowej. Procedura 1 Odklej taśmę mocującą kable antenowe do zestawu podparcia dłoni. 2 Oderwij taśmy mocujące kabel wyświetlacza i kabel płyty tabliczki dotykowej do płyty systemowej. 3 Otwórz zatrzaski i odłącz kabel wyświetlacza i kabel tabliczki dotykowej od płyty systemowej. 73

74 4 Oddziel kabel wyświetlacza i kabel ekranu dotykowego od płyty systemowej. Rysunek 26. Odłączanie kabli 1 kable antenowe (2) 2 taśma 3 zestaw podparcia dłoni 4 kabel płyty ekranu dotykowego 5 kabel wyświetlacza 6 taśmy (2) 7 zatrzaski (2) 5 Odwróć komputer i otwórz wyświetlacz, odchylając go najdalej, jak to możliwe. OSTRZEŻENIE: Umieść komputer na miękkiej i czystej powierzchni, aby uniknąć zarysowania. 6 Umieść komputer odwrócony spodem do góry na płaskiej powierzchni. 74

75 7 Wykręć cztery śruby (M2,5x6 z łbem powiększonym) mocujące zestaw wyświetlacza do zestawu podparcia dłoni. Rysunek 27. Wymontowywanie zestawu wyświetlacza 1 zestaw wyświetlacza 2 śruby (4) 3 zawiasy wyświetlacza (2) 4 zestaw podparcia dłoni 75

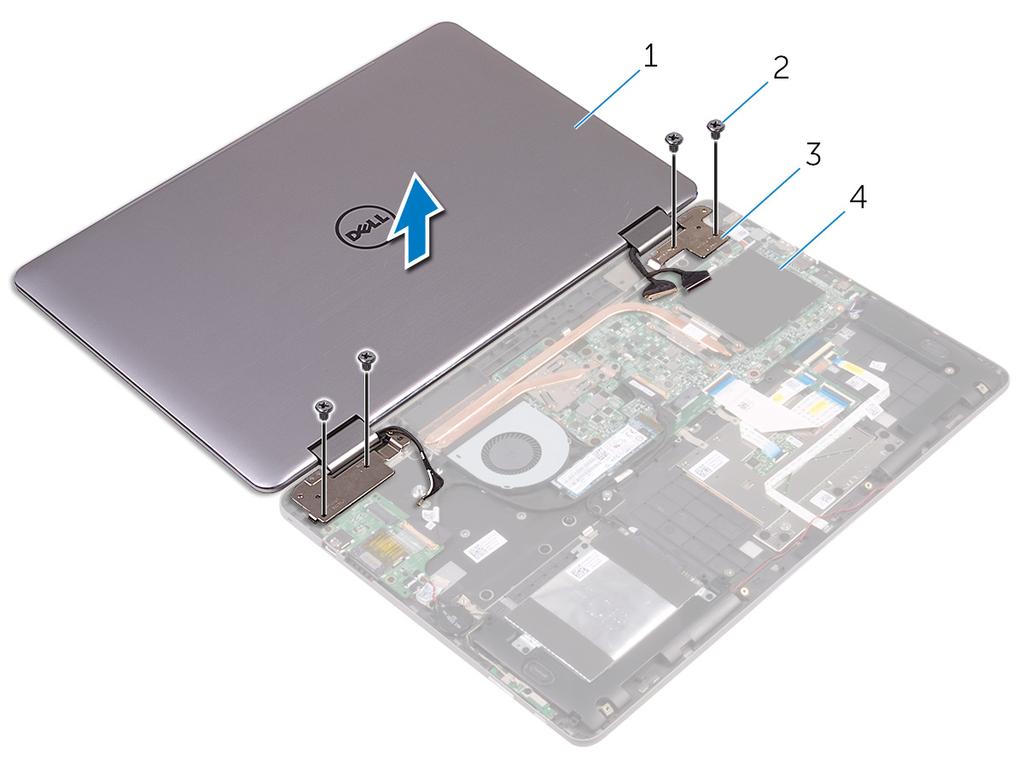

76 8 Zdejmij zestaw wyświetlacza z zestawu podparcia dłoni. Rysunek 28. Zestaw wyświetlacza 1 zestaw wyświetlacza 76

77 Instalowanie zestawu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura OSTRZEŻENIE: Umieść komputer na miękkiej i czystej powierzchni, aby uniknąć zarysowania. 1 Umieść zestaw wyświetlacza na zestawie podparcia dłoni. 2 Dopasuj otwory na śruby w zawiasach wyświetlacza do otworów w zestawie podparcia dłoni. 3 Wkręć cztery śruby (M2,5x6 z łbem powiększonym) mocujące zestaw wyświetlacza do zestawu podparcia dłoni. 4 Zamknij wyświetlacz i odwróć komputer spodem do góry. 5 Przyklej taśmę mocującą kable antenowe do zestawu podparcia dłoni. 6 Wsuń kabel wyświetlacza i kabel ekranu dotykowego do odpowiednich złączy na płycie systemowej i zamknij zatrzaski w celu unieruchomienia kabli. 7 Przyklej taśmy mocujące kabel wyświetlacza i kabel płyty ekranu dotykowego do odpowiednich złączy na płycie systemowej. Po wykonaniu procedury 1 Zainstaluj kartę sieci bezprzewodowej. 2 Zainstaluj akumulator. 77

78 3 Zainstaluj pokrywę dolną. 78

79 Wymontowywanie płyty systemowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. UWAGA: Kod Service Tag komputera jest przechowywany w pamięci płyty systemowej. Po wymianie płyty systemowej należy wprowadzić kod Service Tag w programie konfiguracyjnym systemu BIOS. UWAGA: Wymiana płyty systemowej powoduje usunięcie wszystkich zmian wprowadzonych w programie konfiguracji systemu BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty systemowej. UWAGA: Przed odłączeniem kabli od płyty systemowej należy zanotować rozmieszczenie złączy, tak aby móc poprawnie podłączyć kable po wymianie płyty systemowej. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj moduły pamięci. 4 Wymontuj radiator. 5 Wymontuj dysk SSD. 79

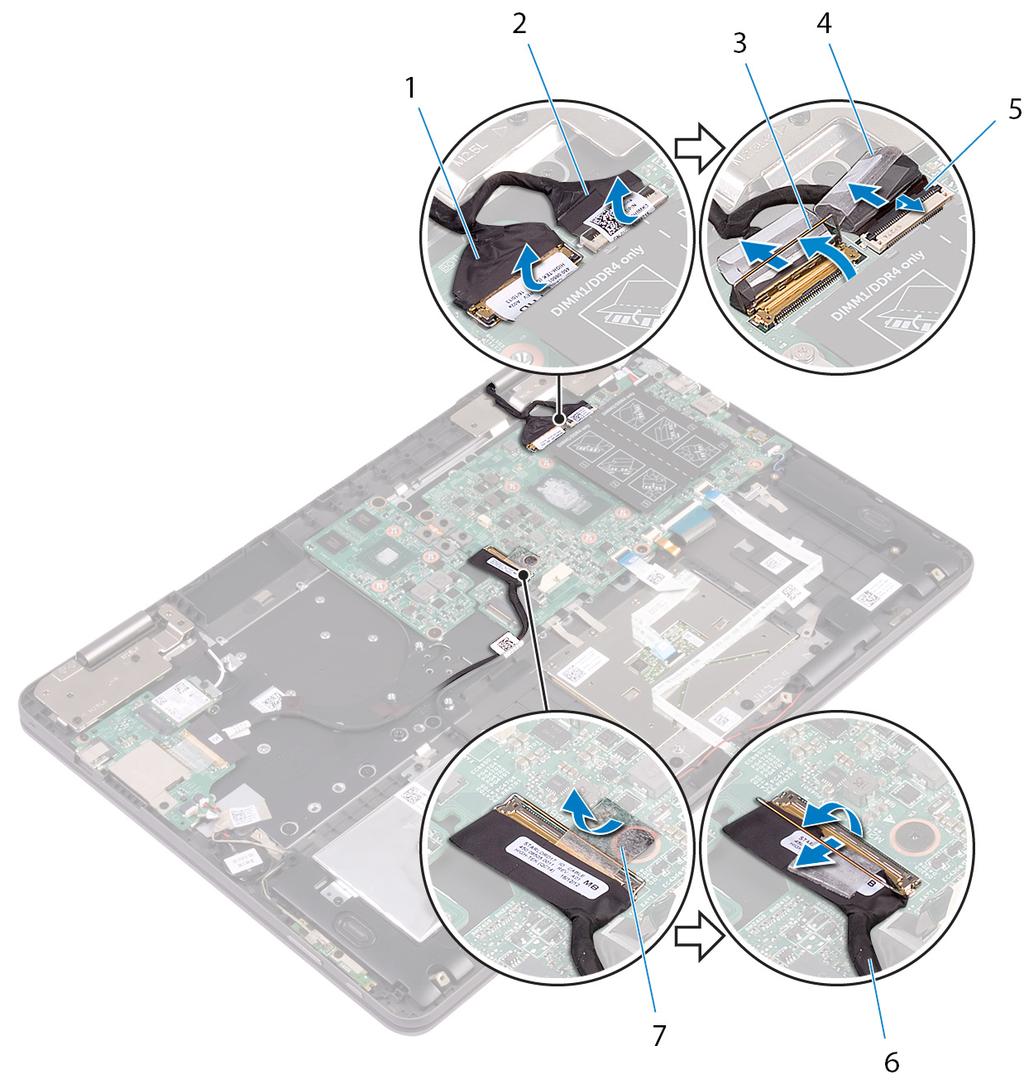

80 Procedura 1 Oderwij taśmy mocujące kabel wyświetlacza i kabel płyty tabliczki dotykowej do płyty systemowej. 2 Otwórz zatrzaski i odłącz kabel wyświetlacza i kabel tabliczki dotykowej od płyty systemowej. 3 Oddziel kabel wyświetlacza i kabel ekranu dotykowego od płyty systemowej. 4 Odklej taśmę mocującą kabel płyty we/wy do płyty systemowej. 5 Otwórz zatrzask złącza i odłącz kabel płyty we/wy od płyty systemowej. Rysunek 29. Odłączanie kabli 80

81 6 Pociągając za uchwyt, odłącz kabel dysku twardego od płyty systemowej. 7 Odłącz kabel przycisku zasilania od płyty systemowej. 8 Odłącz kabel głośnika od płyty systemowej. 9 Otwórz zatrzask i odłącz kabel płyty lampek stanu, kabel klawiatury, kabel podświetlenia klawiatury i kabel tabliczki dotykowej od płyty systemowej. Rysunek 30. Odłączanie kabli 1 kabel dysku twardego 2 kabel gniazda zasilacza 3 kabel głośników 4 zatrzaski (4) 5 kabel płyty lampek stanu 6 kabel klawiatury 7 kabel podświetlenia klawiatury 8 Kabel tabliczki dotykowej 81

82 10 Odkręć cztery śruby (M2x3) mocujące wsporniki graficznej karty rozszerzenia do graficznej karty rozszerzenia na płycie systemowej. 11 Wykręć dwie śruby (M2x3) mocujące wspornik złącza USB Type-C do płyty systemowej i zestawu podparcia dłoni. Rysunek 31. Wymontowywanie wsporników 1 śruby (6) 2 wsporniki graficznej karty rozszerzenia 3 Wspornik portu USB Type-C 12 Wykręć cztery śruby (M2x2 z łbem powiększonym) mocujące płytę systemową do zestawu podparcia dłoni. 82

83 13 Wyjmij płytę systemową z podparcia dłoni. Rysunek 32. Wymontowywanie płyty systemowej 1 śruby (4) 2 płyta systemowa 3 zestaw podparcia dłoni 83

84 Instalowanie płyty systemowej PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. UWAGA: Kod Service Tag komputera jest przechowywany w pamięci płyty systemowej. Po wymianie płyty systemowej należy wprowadzić kod Service Tag w programie konfiguracyjnym systemu BIOS. UWAGA: Wymiana płyty systemowej powoduje usunięcie wszystkich zmian wprowadzonych w programie konfiguracji systemu BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty systemowej. Procedura 1 Dopasuj otwory na śruby w płycie systemowej do otworów w zestawie podparcia dłoni. 2 Wkręć cztery śruby (M2x2 z łbem powiększonym) mocujące płytę systemową do zestawu podparcia dłoni. 3 Dopasuj otwory na śruby we wsporniku portów USB Type-C do otworów w płycie systemowej i zestawie podparcia dłoni. 4 Wkręć dwie śruby (M2x3) mocujące wspornik złącza USB Type-C do płyty systemowej i zestawu podparcia dłoni. 5 Dopasuj otwory na śruby we wspornikach karty rozszerzenia grafiki z otworami na śruby w karcie rozszerzenia grafiki oraz w płycie systemowej. 6 Wkręć cztery śruby (M2x3) mocujące wsporniki karty rozszerzenia grafiki w kartę rozszerzenia grafiki i płytę systemową. 7 Wsuń kabel płyty lampek stanu, kabel klawiatury, kabel podświetlenia klawiatury i kabel tabliczki dotykowej do odpowiednich złączy na płycie systemowej i zamknij zatrzaski, aby zamocować kable. 84

85 8 Podłącz kabel głośników do płyty systemowej. 9 Podłącz kabel gniazda zasilacza do płyty systemowej. 10 Podłącz kabel dysku twardego do płyty systemowej. 11 Podłącz kabel płyty we/wy do płyty systemowej i zamknij zatrzask, aby zamocować kabel. 12 Przyklej taśmę mocującą kabel płyty we/wy do płyty systemowej. 13 Wsuń kabel wyświetlacza i kabel ekranu dotykowego do odpowiednich złączy na płycie systemowej i zamknij zatrzaski w celu unieruchomienia kabli. 14 Przyklej taśmy mocujące kabel wyświetlacza i kabel płyty ekranu dotykowego do odpowiednich złączy na płycie systemowej. Po wykonaniu procedury 1 Zainstaluj dysk SSD. 2 Zainstaluj radiator. 3 Zainstaluj moduły pamięci. 4 Zainstaluj akumulator. 5 Zainstaluj pokrywę dolną. Wprowadzanie znacznika serwisowego w systemie BIOS 1 Włącz albo uruchom ponownie komputer. 2 Po wyświetleniu logo DELL naciśnij klawisz F2, aby otworzyć program konfiguracji systemu BIOS. 3 Przejdź do karty Main (Ekran główny) i wpisz znacznik serwisowy w polu Service Tag Input (Wprowadź znacznik serwisowy). 85

86 Wymontowywanie klawiatury PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj moduły pamięci. 4 Wymontuj dysk SSD. 5 Wymontuj kartę sieci bezprzewodowej. 6 Wymontuj wentylator. 7 Wymontuj zestaw wyświetlacza. 8 Wymontuj płytę rozszerzenia grafiki. 9 Wymontuj radiator. 10 Wymontuj płytę we/wy. 11 Wymontuj gniazdo zasilacza. 12 Wymontuj płytę systemową. Procedura 1 Wykręć 17 śrub (M2x2 z łbem powiększonym) mocujących wspornik klawiatury do zestawu podparcia dłoni. 2 Odklej taśmy mocujące wspornik klawiatury do zestawu podparcia dłoni. 86

87 3 Wyjmij wspornik klawiatury z zestawu podparcia dłoni. Rysunek 33. Wymontowywanie wspornika klawiatury 1 wspornik klawiatury 2 zestaw podparcia dłoni 3 śruby (17) 4 taśma 4 Wykręć 18 śrub (M1,2x1,4) mocujących klawiaturę do zestawu podparcia dłoni. 87

88 5 Wyjmij klawiaturę z zestawu podparcia dłoni. Rysunek 34. Wymontowywanie klawiatury 1 klawiatura 2 zestaw podparcia dłoni 3 śruby (18) 88

89 Instalowanie klawiatury PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Dopasuj otwory na śruby w klawiaturze do otworów w zestawie podparcia dłoni. 2 Wkręć 18 śrub (M1,2x1,4) mocujących klawiaturę do zestawu podparcia dłoni. 3 Dopasuj otwory na śruby we wsporniku klawiatury do otworów w zestawie podparcia dłoni. 4 Wkręć 17 śrub (M2x2 z łbem powiększonym) mocujących wspornik klawiatury do zestawu podparcia dłoni. 5 Przyklej taśmy mocujące wspornik klawiatury do zestawu podparcia dłoni. Po wykonaniu procedury 1 Zainstaluj płytę systemową. 2 Zainstaluj gniazdo zasilacza. 3 Zainstaluj płytę we/wy. 4 Zainstaluj radiator. 5 Zainstaluj graficzną kartę rozszerzenia. 6 Zainstaluj zestaw wyświetlacza. 7 Zainstaluj wentylator. 8 Zainstaluj kartę sieci bezprzewodowej. 9 Zainstaluj dysk SSD. 89

90 10 Zainstaluj moduły pamięci. 11 Zainstaluj akumulator. 12 Zainstaluj pokrywę dolną. 90

91 Wymontowywanie podparcia dłoni PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj moduły pamięci. 4 Wymontuj baterię pastylkową. 5 Wymontuj dysk SSD. 6 Wykonaj punkty od 1 do 3 procedury Wymontowywanie dysku twardego. 7 Wymontuj kartę sieci bezprzewodowej. 8 Wymontuj wentylator. 9 Wymontuj płytę lampek stanu. 10 Wymontuj tabliczkę dotykową. 11 Wymontuj zestaw wyświetlacza. 12 Wymontuj płytę rozszerzenia grafiki. 13 Wymontuj radiator. 14 Wymontuj płytę we/wy. 15 Wymontuj klawiaturę. 16 Wymontuj gniazdo zasilacza. 17 Wymontuj płytę przycisków zasilania i głośności. 91

92 18 Wymontuj głośniki. 19 Wymontuj płytę systemową. Procedura Po wykonaniu czynności wstępnych pozostaje zestaw podparcia dłoni. Rysunek 35. Wymontowywanie podparcia dłoni 1 podparcie dłoni 92

93 Instalowanie podparcia dłoni PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura Połóż zestaw podparcia dłoni na płaskiej powierzchni. Po wykonaniu procedury 1 Zainstaluj płytę systemową. 2 Zainstaluj głośniki. 3 Zainstaluj płytę przycisków zasilania i głośności. 4 Zainstaluj gniazdo zasilacza. 5 Zainstaluj klawiaturę. 6 Zainstaluj płytę we/wy. 7 Zainstaluj radiator. 8 Zainstaluj graficzną kartę rozszerzenia. 9 Zainstaluj zestaw wyświetlacza. 10 Zainstaluj tabliczkę dotykową. 11 Zainstaluj płytę lampek stanu. 12 Zainstaluj wentylator. 13 Zainstaluj kartę sieci bezprzewodowej. 14 Wykonaj punkty od 4 do 6 procedury Instalowanie dysku twardego. 15 Zainstaluj dysk SSD. 93

94 16 Zainstaluj baterię pastylkową. 17 Zainstaluj moduły pamięci. 18 Zainstaluj akumulator. 19 Zainstaluj pokrywę dolną. 94

95 Wymontowywanie panelu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj kartę sieci bezprzewodowej. 4 Wymontuj zestaw wyświetlacza. Procedura 1 Odłącz kabel wyświetlacza z prowadnic wewnątrz pokrywy zawiasów. 2 Rysikiem z tworzywa sztucznego uwolnij zaczepy mocujące zestaw panelu wyświetlacza do zestawu pokrywy wyświetlacza i anteny. 95

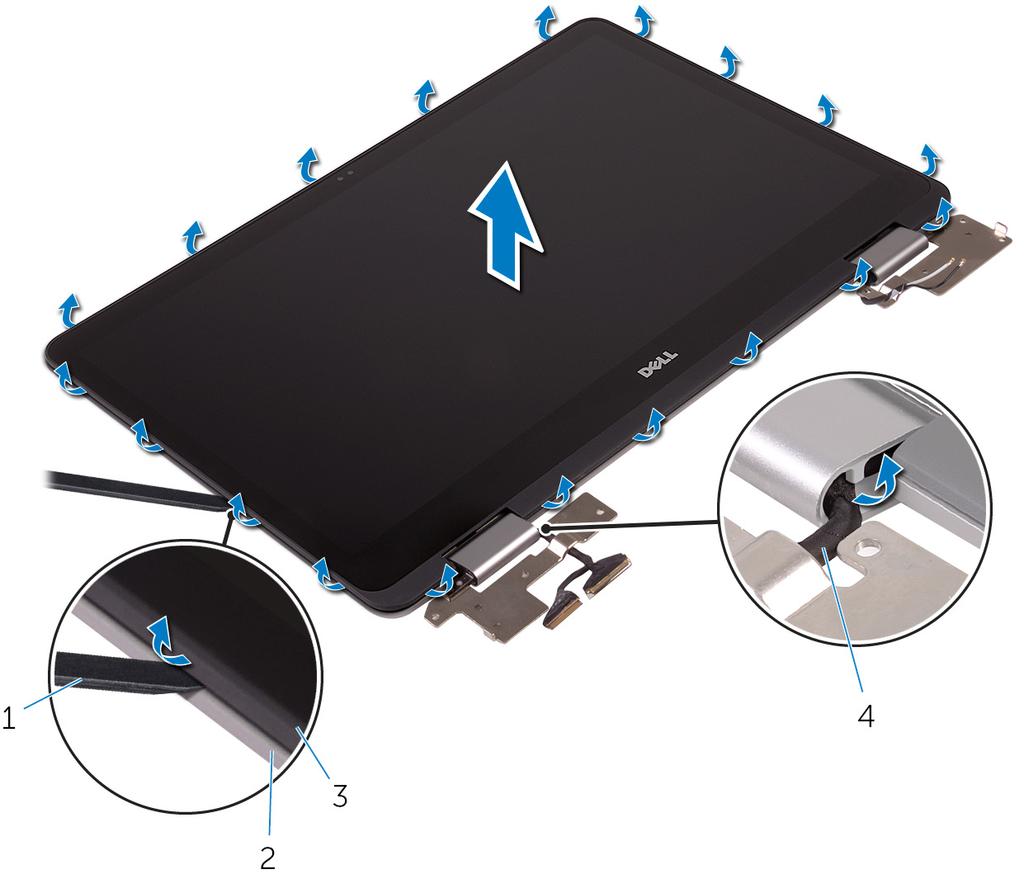

96 3 Wyjmij zestaw panelu wyświetlacza z zestawu pokrywy wyświetlacza i anteny. Rysunek 36. Wymontowywanie zestawu panelu wyświetlacza 1 rysik z tworzywa sztucznego 2 zestaw pokrywy wyświetlacza i anteny 3 zestaw panelu wyświetlacza 4 kabel wyświetlacza OSTRZEŻENIE: Umieść zestaw panelu wyświetlacza na miękkiej i czystej powierzchni, aby uniknąć zarysowania. 4 Odwróć zestaw panelu wyświetlacza i umieść go na płaskiej powierzchni, ekranem skierowanym w dół. 5 Wymontuj kamerę. 6 Wymontuj płytę tabliczki dotykowej. 96

97 7 Wymontuj kabel wyświetlacza. Po wykonaniu powyższych czynności pozostaje panel wyświetlacza. Rysunek 37. Panel wyświetlacza 1 panel wyświetlacza 97

98 Instalowanie panelu wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Połóż panel wyświetlacza na płaskiej powierzchni. 2 Zainstaluj kabel wyświetlacza. 3 Wymień płytę tabliczki dotykowej. 4 Zainstaluj kamerę. 5 Odwróć zestaw panelu wyświetlacza. 6 Umieść kabel wyświetlacza w prowadnicach wewnątrz pokrywy zawiasów. 7 Wyrównaj zaczepy na zestawie panelu wyświetlacza względem otworów w zestawie pokrywy wyświetlacza i anteny, a następnie delikatnie wciśnij zestaw panelu wyświetlacza na swoje miejsce. Po wykonaniu procedury 1 Zainstaluj zestaw wyświetlacza. 2 Zainstaluj kartę sieci bezprzewodowej. 3 Zainstaluj akumulator. 4 Zainstaluj pokrywę dolną. 98

99 Wymontowywanie zestawu pokrywy wyświetlacza i anteny PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj kartę sieci bezprzewodowej. 4 Wymontuj zestaw wyświetlacza. 5 Wykonaj punkty od 1 do 3 procedury Wymontowywanie panelu wyświetlacza. Procedura Po wykonaniu czynności wstępnych pozostanie zestaw pokrywy wyświetlacza i anteny. 99

100 Rysunek 38. zestaw pokrywy wyświetlacza i anteny 1 zestaw pokrywy wyświetlacza i anteny 100

101 Instalowanie zestawu pokrywy wyświetlacza i anteny PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura Połóż zestaw tylnej pokrywy wyświetlacza i anteny na płaskiej powierzchni. Po wykonaniu procedury 1 Wykonaj punkty od 6 do 8 procedury Instalowanie panelu wyświetlacza. 2 Zainstaluj zestaw wyświetlacza. 3 Zainstaluj kartę sieci bezprzewodowej. 4 Zainstaluj akumulator. 5 Zainstaluj pokrywę dolną. 101

102 Wymontowywanie kamery PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj kartę sieci bezprzewodowej. 4 Wymontuj zestaw wyświetlacza. 5 Wykonaj punkty od 1 do 4 procedury Wymontowywanie panelu wyświetlacza. Procedura 1 Rysikiem z tworzywa sztucznego delikatnie podważ kamerę i wyjmij ją z zestawu panelu wyświetlacza. 2 Odwróć moduł kamery. 102

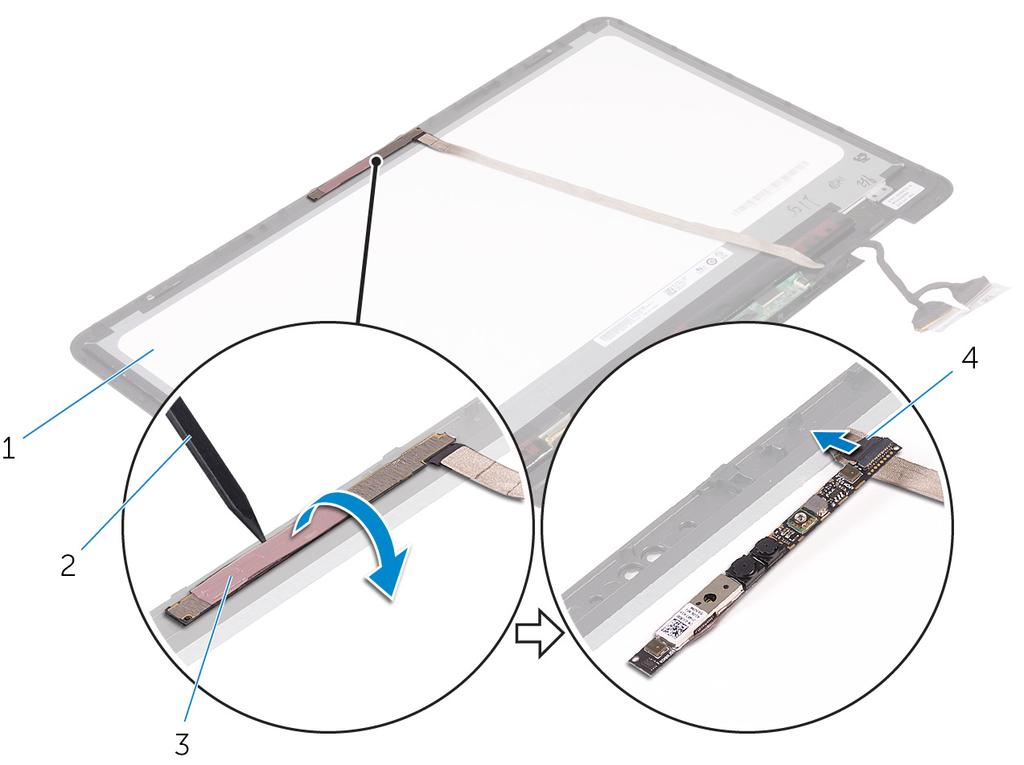

103 3 Odłącz przewód kamery od modułu kamery. Rysunek 39. Wymontowywanie kamery 1 zestaw panelu wyświetlacza 2 rysik z tworzywa sztucznego 3 moduł kamery 4 kabel kamery 103

104 Instalowanie kamery PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Podłącz kabel kamery do modułu kamery. 2 Odwróć moduł kamery. 3 Przyklej kamerę do zestawu panelu wyświetlacza korzystając z prowadnicy. Po wykonaniu procedury 1 Wykonaj punkty od 6 do 8 procedury Instalowanie panelu wyświetlacza. 2 Zainstaluj zestaw wyświetlacza. 3 Zainstaluj kartę sieci bezprzewodowej. 4 Zainstaluj akumulator. 5 Zainstaluj pokrywę dolną. 104

105 Wymontowywanie płyty czujników PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj kartę sieci bezprzewodowej. 4 Wymontuj zestaw wyświetlacza. 5 Wykonaj punkty od 1 do 4 procedury Wymontowywanie panelu wyświetlacza. Procedura 1 Wykręć śrubę (M2x2 z łbem powiększonym) mocującą płytę czujników do zestawu panelu wyświetlacza. 2 Odklej taśmę mocującą kabel płyty czujników do płyty czujników. 3 Otwórz zatrzask i odłącz kabel płyty czujników od płyty czujników. 105

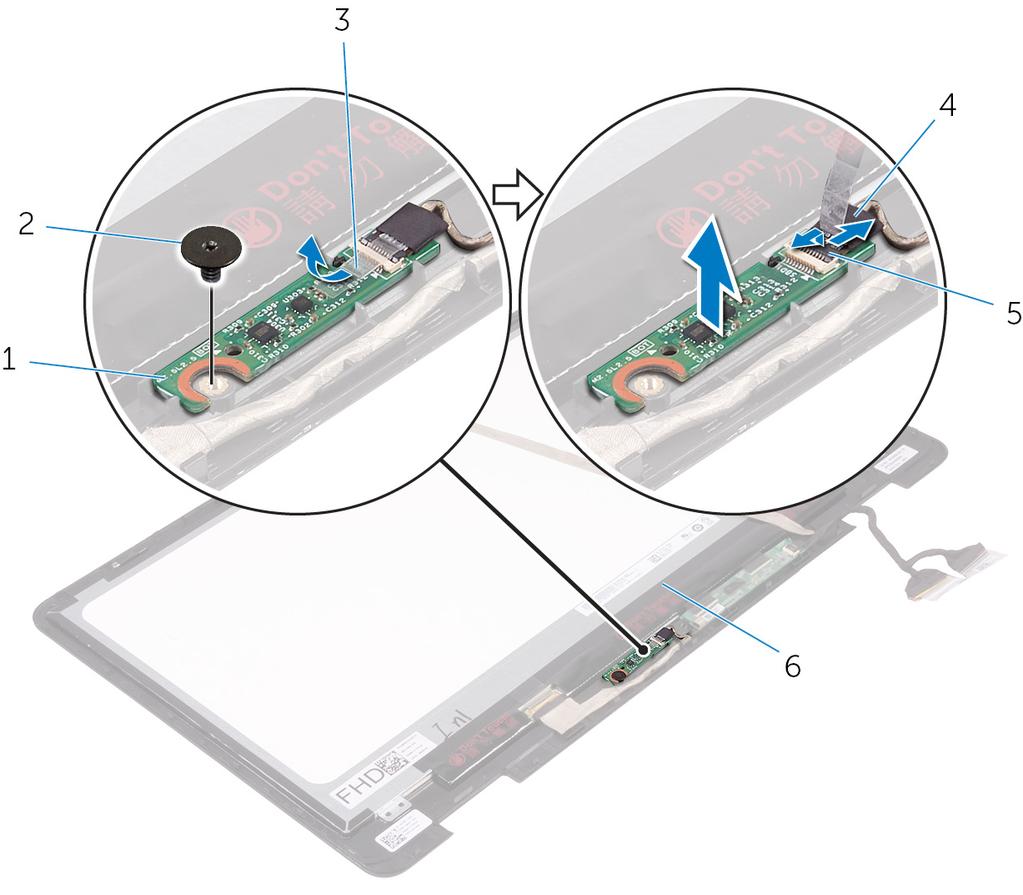

106 4 Wyjmij płytę czujnika z zespołu panelu wyświetlacza. Rysunek 40. Wymontowywanie kabla płyty czujników 1 płyta czujników 2 śruba 3 taśma 4 kabel płyty czujników 5 zatrzask 106

107 Instalacja płyty czujników PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Procedura 1 Wyrównaj płytę czujników względem zestawu panelu wyświetlacza i wciśnij płytę czujników na swoje miejsce. 2 Wsuń kabel płyty czujników do złącza na płycie czujników i naciśnij zatrzask, aby zabezpieczyć kabel. 3 Przyklej taśmę mocującą kabel płyty czujników do płyty czujników. 4 Wkręć śrubę (M2x2 z łbem powiększonym) mocującą płytę czujników do zestawu panelu wyświetlacza. Po wykonaniu procedury 1 Wykonaj punkty od 6 do 8 procedury Instalowanie panelu wyświetlacza. 2 Zainstaluj zestaw wyświetlacza. 3 Zainstaluj kartę sieci bezprzewodowej. 4 Zainstaluj akumulator. 5 Zainstaluj pokrywę dolną. 107

108 Wymontowywanie kabla wyświetlacza PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z komputerem i wykonać procedurę przedstawioną w sekcji na temat czynności przed otwarciem obudowy komputera. Po zakończeniu pracy wewnątrz komputera należy postępować zgodnie z instrukcjami w sekcji na temat czynności po zakończeniu pracy wewnątrz komputera. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. Przed wykonaniem procedury 1 Wymontuj pokrywę dolną. 2 Wymontuj akumulator. 3 Wymontuj kartę sieci bezprzewodowej. 4 Wymontuj zestaw wyświetlacza. 5 Wykonaj punkty od 1 do 4 procedury Wymontowywanie panelu wyświetlacza. Procedura 1 Odklej taśmy mocujące kabel wyświetlacza do zestawu panelu wyświetlacza i płyty czujników. 2 Otwórz zatrzaski i odłącz kabel wyświetlacza od zestawu panelu wyświetlacza i płyty czujników. 108

109 3 Wyjmij kabel wyświetlacza z zespołu panelu wyświetlacza. Rysunek 41. Wymontowywanie kabla wyświetlacza 1 zestaw panelu wyświetlacza 2 zatrzaski (2) 3 kable wyświetlacza (2) 4 taśmy (2) 109
