1 CIRCOFLUX S Systemy czujnikowe H / Rys. 1. Systemy czujnikowe H 90 i H 40 Zastosowanie Systemy czujnikowe H do systemu DEFECTO- TEST są stosowane do nieniszczącego wykrywania wad w półwyrobach nieferromagnetycznych. W połączeniu z urządzeniami testującymi DEFECTOMAT możliwe jest ciągłe badanie rur, prętów i drutu o przekroju okrągłym lub profilowym metodą prądowirową według DIN Systemy czujnikowe H obejmują zakres średnic materiału od poniżej 1 do około 100 mm.

2 Metoda działania System czujnikowy H jest umieszczony w odpowiednim punkcie linii testującej, tak aby badany materiał przechodził przez niego centrycznie. Istnieje kilka typów cewek testujących, które mogą być stosowane w systemie czujnikowym. Najpowszechniej stosowane są cewki testujące okrągłe lub siodłowe w układzie wieloróżnicowym. Połączenie różnicowe powoduje porównywanie sąsiednich obszarów materiału. Cewka różnicowa wykrywa z wysoką czułością krótkie, ostre wady powierzchniowe. Jej zdolność wykrywania wad rozciągłych zależy od lokalnych zmian wielkości. Oprócz uzwojeń różnicowych wszystkie cewki testujące posiadają dodatkowe uzwojenie bezwzględne do wykrywania wszystkich długich nieciągłości przechodzących przez ściankę rury lub do badania identyfikacyjnego surowców. Prowadnice ochronne umieszczone po wejściowej i wyjściowej stronie oprawy cewki zabezpieczają cewkę testującą przed mechanicznym uszkodzeniem przez przesuwający się materiał. Na systemach czujnikowych H mogą być zamontowane czujniki badanego elementu do kontrolowania różnych funkcji elektronicznego wyposażenia testowania i oceny. Stosowane są odbiciowe bariery świetlne, umieszczone po wejściowej albo po wyjściowej stronie systemu czujnikowego. Czujnik badanego elementu sygnalizuje obecność elementu w systemie czujnikowym. Budowa Dostępne są dwa systemy czujnikowe H, obejmujące zakres średnicy nominalnej 1 od 0,3 do 100 mm. Są to: system czujnikowy H 40; zakres średnicy nominalnej 0,3 do 44 mm, system czujnikowy H 90; zakres średnicy nominalnej 1,2 do 100 mm. Największa średnica badanego elementu, jaką może spotkać klient, określa wielkość zastosowanego systemu czujnikowego, obejmującego następujące elementy: oprawę cewki, cewkę testującą oraz prowadnicę ochronną wlotową i wylotową. Za pomocą adaptora cewki można rozszerzyć zakres systemów H 90 w dół do 1,2 mm, poczynając od maksymalnej średnicy nominalnej. W zależności od szczególnych wymagań, w razie potrzeby można także zamontować na systemie czujnikowym czujniki badanego elementu. Geometria badanego materiału (średnica, prostość, owalność itd.) i dokładność urządzenia prowadzącego określają dobór cewek testujących i prowadnic ochronnych. Średnica nominalna prowadnic ochronnych musi być większa od średnicy badanego materiału o dwie szerokości szczeliny powietrznej (odległość między badanym materiałem a prowadnicą). Czułość testowania jest tym większa, im mniejsza jest szczelina powietrzna. Oprawy cewek Oprawy cewek są solidne, ale zwarte. Ich zwarta budowa pozwala na zainstalowanie w linii testującej w dowolnym późniejszym czasie. Oprawy składają się z solidnej podstawy z płyty aluminiowej z dwoma pionowymi występami do zamocowania cewki testującej i prowadnic ochronnych. W zależności od wielkości systemu czujnikowego cewki testujące są montowane w oprawie bezpośrednio albo za pomocą adaptora cewki. Prowadnice ochronne są zamocowane w dwóch otworach końcowych i zablokowane dźwigniami we właściwym położeniu. Czujnik badanego elementu (odbiciowa bariera świetlna) do sterowania różnymi funkcjami sekwencji testowania jest zwykle zamontowany na oprawie cewki. Oprawę cewki H 40 można obrócić w linii o 90 i zablokować w tym położeniu dla ułatwienia prac nastawczych (wymiana dyszy, kalibracja itd.). Pozycja testowania może być monitorowana za pomocą czujnika zbliżeniowego (opcja). Rys. 2. Oprawa cewki H 40 1 Średnica nominalna odpowiada wewnętrznej średnicy prowadnic; średnica wewnętrzna cewki testującej jest trochę większa niż średnica nominalna /01

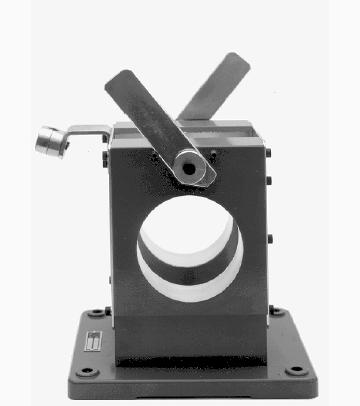

3 Cewki testujące Cewki testujące są montowane albo bezpośrednio, albo za pomocą adaptorów cewki i umieszczane dokładnie w położeniu roboczym przez rowek na bocznej powierzchni. Szczególnie solidna konstrukcja jest odpowiednia dla wymagań trudnych warunków przemysłowych. Cewki testujące są zabezpieczone przed uszkodzeniem mechanicznym przez elastyczną, odporną na zużycie powłokę plastykową. Cewka posiada gniazdo do bezpośredniego połączenia kablem z elektroniką testującą. Różne średnice i adaptory są opisane w informacjach dotyczących zamawiania. Na życzenie mogą być dostarczone cewki testujące i prowadnice ochronne dla badanego materiału innego niż okrągły. Adaptor cewki Adaptor cewki 44 pozwala na użycie cewek o mniejszej średnicy w oprawie H 90. Adaptor jest zaprojektowany w taki sposób, żeby otwór cewki znajdował się dokładnie w położeniu roboczym. W informacjach dotyczących zamawiania podano, kiedy potrzebny jest adaptor cewki. Rys. 4. Cewki testujące LMD o różnych średnicach Rys. 5. Adaptor cewki 44 Rys. 3. Oprawa cewki H 90 Rys. 6. System czujnikowy H 90 z adaptorem cewki /01 3

4 Prowadnice ochronne Rys. 7. Prowadnice ochronne do zastosowania w oprawach cewek H 40 i H 90 Rys. 8. Prowadnice ochronne do zastosowania w oprawie cewki H 90 Prowadnice ochronne najczęściej stosowane w systemach czujnikowych H są wykonane z tworzywa sztucznego. Potrzebne są dwie prowadnice o odpowiedniej średnicy (wlotowa i wylotowa). Zabezpieczają one cewkę testującą przed uszkodzeniem mechanicznym (np. wskutek wygięcia materiału, różnic średnicy lub zgrubnie obciętych końcówek) oraz centrują i ustalają cewkę testującą w położeniu roboczym. Trzeba zapewnić, żeby nominalna średnica dysz ochronnych odpowiadała nominalnej średnicy cewki. Dla systemów czujnikowych H 40 i H 90 dostępny jest kompletny zestaw dysz ochronnych o średnicy odpowiednio od 0,3 do 44 mm lub od 1,2 do 100 mm. Szczegółowe informacje na temat różnych wymiarów podano w informacjach dotyczących zamawiania. Dysze ochronne do precyzyjnego prowadzenia, wykonane z hartowanej stali z polerowanymi strefami prowadzenia, są montowane w zestawach jako dysza wlotowa i wylotowa. Produkowane są dysze o nominalnych średnicach zgodnych z wymaganiami klienta. Do badania rur miedzianych oraz dla przypadku wyższych wymagań dotyczących prowadzenia dostępne są prowadnice precyzyjne. Czujniki badanego elementu Funkcją czujników badanego elementu jest tłumienie sygnałów wejścia i wyjścia elementu, które są oceniane jako sygnały wad. Jako czujnik badanego elementu zastosowana jest odbiciowa bariera świetlna zamontowana po wlotowej stronie systemu czujnikowego. Źródło światła jest ustawione pod niewielkim kątem do reflektora dla wykluczenia możliwości nieprawidłowego działania, zwłaszcza w przypadku testowania materiałów o błyszczącej powierzchni. Odbiciowa bariera świetlna może być także zamontowana w innym położeniu w linii testującej, przed systemem czujnikowym. Kabel cewki Kabel cewki łączy cewkę testującą systemu czujnikowego z elektroniką testującą i oceniającą. Standardowa długość kabla cewki wynosi 10 m. Kabel czujnika badanego elementu Kabel czujnika badanego elementu łączy czujnik z elektroniką testującą i oceniającą. Standardowa długość kabla czujnika wynosi 10 m. Dane techniczne System czujnikowy H 40 System czujnikowy H 90 Zakres średnicy nominalnej 0,3 do 44 mm 0,3 do 100 mm Nominalna średnica cewki patrz tabela 1 patrz tabela 2 Średnica wewnętrzna prowadnic ochronnych odpowiednio do nominalnej średnicy cewki testującej Zakres częstotliwości testowania cewek okrągłych i siodłowych 1 do 1000 khz Badany materiał nieferromagnetyczny Dopuszczalna temperatura badanego materiału +80 C dla testowania ciągłego +100 C dla testowania pojedynczych elementów Wymiary systemów czujnikowych (szer. x wys. x głęb.) 240 x 290 x 233 mm 310 x 340 x 366 mm Masa systemów czujnikowych ok. 9 kg ok. 15 kg /01

5 Arkusz wymiarów System czujnikowy H 40, obracalny /01 5

6 Arkusz wymiarów System czujnikowy H /01

7 Informacje podawane w zamówieniu - system czujnikowy H 40 Poz. Nazwa Nr części Masa [kg] 1 kabel cewki 10 m, EMV ok. 3,3 2 cewka testująca LMD, Ø nom. 1,2 do 44 mm do ok. 1,0 5 oprawa cewki H ok. 9 7 dysza, Ø nom. 1,2 do 44 mm dysza, Ø nom. 0,3 do 5,6 mm do do dla cewki HD 0,05 do 0,4 dysza wlotowa dysza wylotowa a 13b czujnik badanego elementu, H 40 lewy czujnik badanego elementu, H 40 prawy ok. 0,8 ok. 0, ok. 1, /01 7

8 Nazwa Nr części Nr zam. ELEMENTY STANDARDOWE OPRAWA CEWKI H 40, OBRACANA CZUJNIK BADANEGO ELEMENTU H 40 LEWY CZUJNIK BADANEGO ELEMENTU H 40 PRAWY KABEL CEWKI 10 M, EMV KABEL CZUJNIKA BADANEGO ELEMENTU 10 M Z JEDNOSTRONNYM PRZYŁĄCZEM ZACISKOWYM DYSZA, WYMIAR NOMINALNY 0,3 DYSZA, WYMIAR NOMINALNY 0,6 DYSZA, WYMIAR NOMINALNY 1 DYSZA, WYMIAR NOMINALNY 2 DYSZA, WYMIAR NOMINALNY 2,6 DYSZA, WYMIAR NOMINALNY 3,6 DYSZA, WYMIAR NOMINALNY 4,6 DYSZA, WYMIAR NOMINALNY 5,6 DYSZA, WYMIAR NOMINALNY 1,2 DYSZA, WYMIAR NOMINALNY 2,2 DYSZA, WYMIAR NOMINALNY 3,2 DYSZA, WYMIAR NOMINALNY 4,2 DYSZA, WYMIAR NOMINALNY 5,2 DYSZA, WYMIAR NOMINALNY 6 DYSZA, WYMIAR NOMINALNY 7 DYSZA, WYMIAR NOMINALNY 8 DYSZA, WYMIAR NOMINALNY 9 DYSZA, WYMIAR NOMINALNY 10 DYSZA, WYMIAR NOMINALNY 11 DYSZA, WYMIAR NOMINALNY 12 DYSZA, WYMIAR NOMINALNY 13 DYSZA, WYMIAR NOMINALNY 14 DYSZA, WYMIAR NOMINALNY 15 DYSZA, WYMIAR NOMINALNY 16 DYSZA, WYMIAR NOMINALNY 17 DYSZA, WYMIAR NOMINALNY 18 DYSZA, WYMIAR NOMINALNY 19 DYSZA, WYMIAR NOMINALNY 20 DYSZA, WYMIAR NOMINALNY 21 DYSZA, WYMIAR NOMINALNY 22 DYSZA, WYMIAR NOMINALNY 23 DYSZA, WYMIAR NOMINALNY 24 DYSZA, WYMIAR NOMINALNY 25 DYSZA, WYMIAR NOMINALNY 26 DYSZA, WYMIAR NOMINALNY 27 DYSZA, WYMIAR NOMINALNY 28 DYSZA, WYMIAR NOMINALNY 29 DYSZA, WYMIAR NOMINALNY 30 DYSZA, WYMIAR NOMINALNY 31 DYSZA, WYMIAR NOMINALNY 32 DYSZA, WYMIAR NOMINALNY 33 DYSZA, WYMIAR NOMINALNY 34 DYSZA, WYMIAR NOMINALNY 35 DYSZA, WYMIAR NOMINALNY 36 DYSZA, WYMIAR NOMINALNY 37 DYSZA, WYMIAR NOMINALNY 38 DYSZA, WYMIAR NOMINALNY 39 DYSZA, WYMIAR NOMINALNY 40 DYSZA, WYMIAR NOMINALNY 41 DYSZA, WYMIAR NOMINALNY /01

9 Nazwa Nr części Nr zam. DYSZA, WYMIAR NOMINALNY 43 DYSZA, WYMIAR NOMINALNY Dysze ochronne do precyzyjnego prowadzenia (polerowane wewnętrznie, wymiar nominalny zgodny z zamówieniem) DYSZA WLOTOWA, WYMIAR NOMINALNY 2-36 DYSZA WYLOTOWA, WYMIAR NOMINALNY CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 1,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 2,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 3,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 4,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 5,2 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 6 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 7 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 8 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 9 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 10 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 11 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 12 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 13 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 14 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 15 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 16 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 17 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 18 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 19 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 20 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 21 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 22 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 23 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 24 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 25 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 26 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 27 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 28 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 29 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 30 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 31 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 32 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 33 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 34 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 35 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 36 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 37 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 38 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 39 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 40 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 41 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 42 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 43 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 44 ULOTKA "SYSTEM CZUJNIKOWY H" (J. NIEMIECKI) ULOTKA "SYSTEM CZUJNIKOWY H" (J. ANGIELSKI) /60 UA01/D* /60 UA01/E* /01 9

10 Informacje podawane w zamówieniu - system czujnikowy H /01

11 Poz. Nazwa Nr części Masa [kg] 1 kabel cewki 10 m, EMV ok. 3,3 2 cewka testująca LMD, Ø nom. 1,2 do 44 mm do ok. 1,0 2a adaptor cewki ok. 8,0 3 cewka testująca LMD, Ø nom. 47 do 100 mm do ok. 1 do 3 5 oprawa cewki H ok. 12,5 7 dysza, Ø nom. 1,2 do 44 mm do ,05 do 1 9 dysza, Ø nom. 47 do 100 mm do ,05 do 1 13a 13b czujnik badanego elementu, H 40 lewy czujnik badanego elementu, H 40 prawy ok. 1,3 ok. 1,3 14 kabel czujnika badanego elementu ok. 1,2 Nazwa Nr części Nr zam. ELEMENTY STANDARDOWE OPRAWA CEWKI H 90 CZUJNIK BADANEGO ELEMENTU H 90 LEWY CZUJNIK BADANEGO ELEMENTU H 90 PRAWY KABEL CEWKI 10 M, EMV KABEL CZUJNIKA BADANEGO ELEMENTU 10 M Z JEDNOSTRONNYM PRZYŁĄCZEM ZACISKOWYM DYSZA, WYMIAR NOMINALNY 1,2 DYSZA, WYMIAR NOMINALNY 2,2 DYSZA, WYMIAR NOMINALNY 3,2 DYSZA, WYMIAR NOMINALNY 4,2 DYSZA, WYMIAR NOMINALNY 5,2 DYSZA, WYMIAR NOMINALNY 7 DYSZA, WYMIAR NOMINALNY 9 DYSZA, WYMIAR NOMINALNY 11 DYSZA, WYMIAR NOMINALNY 13 DYSZA, WYMIAR NOMINALNY 15 DYSZA, WYMIAR NOMINALNY 17 DYSZA, WYMIAR NOMINALNY 20 DYSZA, WYMIAR NOMINALNY 23 DYSZA, WYMIAR NOMINALNY 26 DYSZA, WYMIAR NOMINALNY 29 DYSZA, WYMIAR NOMINALNY 32 DYSZA, WYMIAR NOMINALNY 35 DYSZA, WYMIAR NOMINALNY 38 DYSZA, WYMIAR NOMINALNY 41 DYSZA, WYMIAR NOMINALNY 44 DYSZA, WYMIAR NOMINALNY 47 DYSZA, WYMIAR NOMINALNY 50 DYSZA, WYMIAR NOMINALNY 53 DYSZA, WYMIAR NOMINALNY 56 DYSZA, WYMIAR NOMINALNY 59 DYSZA, WYMIAR NOMINALNY 62 DYSZA, WYMIAR NOMINALNY 65 DYSZA, WYMIAR NOMINALNY /01 11

12 W razie szczególnych problemów prosimy o kontakt z firmą: INSTITUT DR. FÖRSTER Prüfgerätebau GmbH & Co. KG Skrytka D Reutlingen In Laisen 70 D Reutlingen Tel.: +49 (0) Fax: +49 (0) ts@foerstergroup.de lub z jednym z naszych przedstawicielstw zagranicznych Informacje i ilustracje mogą ulec zmianom. Division TS Test systems for semi-finished products Skrytka D Reutlingen In Laisen 70 D Reutlingen Tel.: +49 (0) Fax: +49 (0) ts@foerstergroup.de Nr zam.: Wydanie: 01/01 Autor: Leibssle Division CT Test systems for component testing Joseph-von-Fraunhofer-Str. 15 D Dortmund Tel.: +49 (0) 231/ Fax: +49 (0) 231/ foerster.ct@t-online.de Nazwa Nr części Nr zam. DYSZA, WYMIAR NOMINALNY 72 DYSZA, WYMIAR NOMINALNY 76 DYSZA, WYMIAR NOMINALNY 80 DYSZA, WYMIAR NOMINALNY 84 DYSZA, WYMIAR NOMINALNY 88 DYSZA, WYMIAR NOMINALNY 92 DYSZA, WYMIAR NOMINALNY 96 DYSZA, WYMIAR NOMINALNY 100 ADAPTOR CEWKI 44, WYMIAR M40 M90 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 47 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 50 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 53 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 56 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 59 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 62 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 65 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 68 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 72 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 76 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 80 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 84 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 88 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 92 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY 100 CEWKA TESTUJĄCA LMD, WYMIAR NOMINALNY ULOTKA "SYSTEM CZUJNIKOWY H" (J. NIEMIECKI) ULOTKA "SYSTEM CZUJNIKOWY H" (J. ANGIELSKI) /60 UA01/D* /60 UA01/E* /01
