SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

Transkrypt

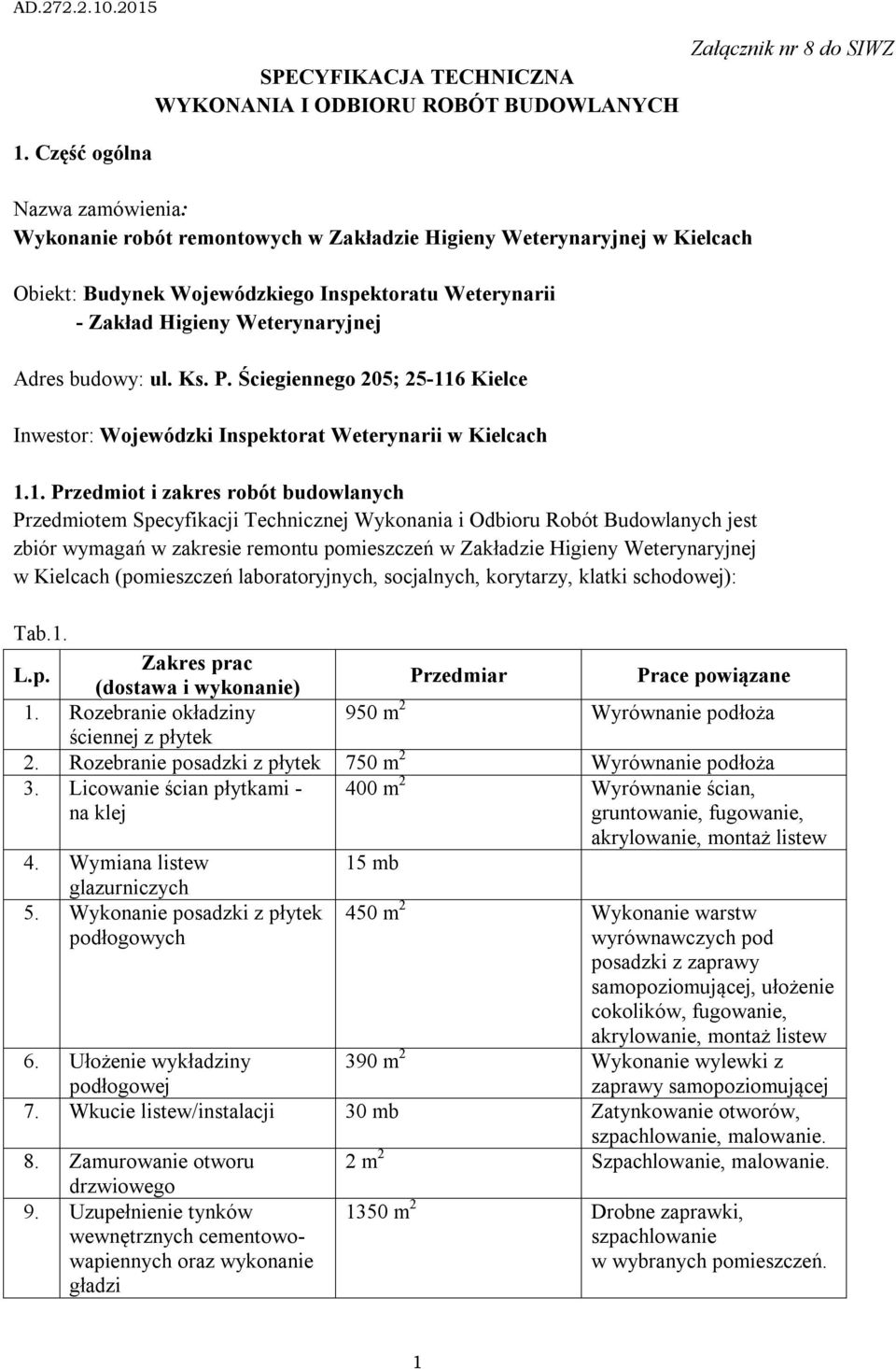

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Załącznik nr 8 do SIWZ 1. Część ogólna Nazwa zamówienia: Wykonanie robót remontowych w Zakładzie Higieny Weterynaryjnej w Kielcach Obiekt: Budynek Wojewódzkiego Inspektoratu Weterynarii - Zakład Higieny Weterynaryjnej Adres budowy: ul. Ks. P. Ściegiennego 205; Kielce Inwestor: Wojewódzki Inspektorat Weterynarii w Kielcach 1.1. Przedmiot i zakres robót budowlanych Przedmiotem Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych jest zbiór wymagań w zakresie remontu pomieszczeń w Zakładzie Higieny Weterynaryjnej w Kielcach (pomieszczeń laboratoryjnych, socjalnych, korytarzy, klatki schodowej): Tab.1. L.p. Zakres prac (dostawa i wykonanie) Przedmiar Prace powiązane 1. Rozebranie okładziny 950 m 2 Wyrównanie podłoża ściennej z płytek 2. Rozebranie posadzki z płytek 750 m 2 Wyrównanie podłoża 3. Licowanie ścian płytkami - na klej 400 m 2 Wyrównanie ścian, gruntowanie, fugowanie, akrylowanie, montaż listew 4. Wymiana listew 15 mb glazurniczych 5. Wykonanie posadzki z płytek podłogowych 450 m 2 Wykonanie warstw wyrównawczych pod posadzki z zaprawy samopoziomującej, ułożenie cokolików, fugowanie, akrylowanie, montaż listew 390 m 2 Wykonanie wylewki z zaprawy samopoziomującej 6. Ułożenie wykładziny podłogowej 7. Wkucie listew/instalacji 30 mb Zatynkowanie otworów, szpachlowanie, malowanie. 8. Zamurowanie otworu 2 m 2 Szpachlowanie, malowanie. drzwiowego 9. Uzupełnienie tynków 1350 m 2 Drobne zaprawki, wewnętrznych cementowowapiennych szpachlowanie oraz wykonanie w wybranych pomieszczeń. gładzi 1

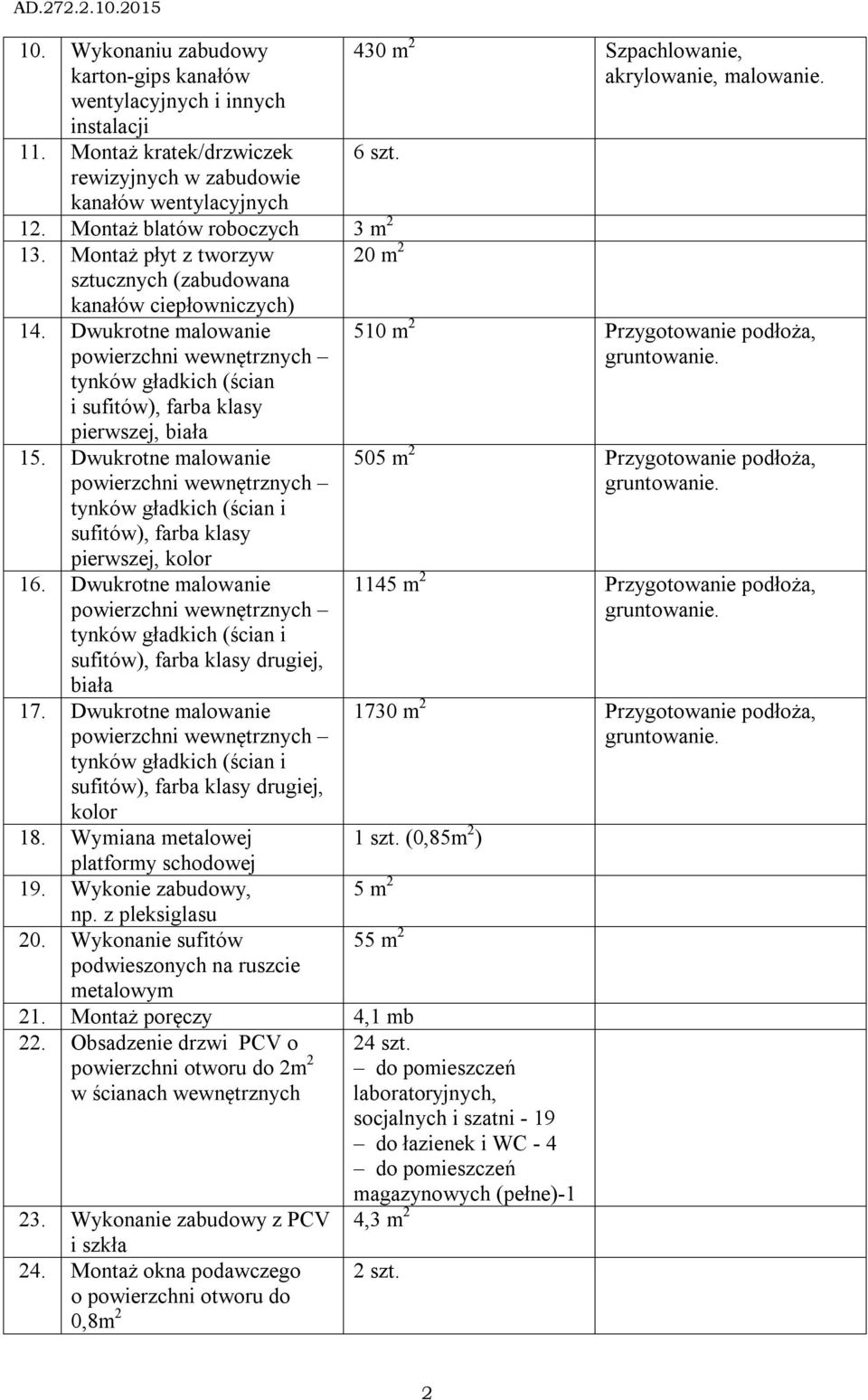

2 10. Wykonaniu zabudowy karton-gips kanałów wentylacyjnych i innych instalacji 11. Montaż kratek/drzwiczek rewizyjnych w zabudowie kanałów wentylacyjnych 430 m 2 Szpachlowanie, akrylowanie, malowanie. 6 szt. 12. Montaż blatów roboczych 3 m Montaż płyt z tworzyw sztucznych (zabudowana kanałów ciepłowniczych) 20 m Dwukrotne malowanie powierzchni wewnętrznych tynków gładkich (ścian i sufitów), farba klasy pierwszej, biała 15. Dwukrotne malowanie powierzchni wewnętrznych tynków gładkich (ścian i sufitów), farba klasy pierwszej, kolor 16. Dwukrotne malowanie powierzchni wewnętrznych tynków gładkich (ścian i sufitów), farba klasy drugiej, biała 17. Dwukrotne malowanie powierzchni wewnętrznych tynków gładkich (ścian i sufitów), farba klasy drugiej, kolor 18. Wymiana metalowej platformy schodowej 19. Wykonie zabudowy, np. z pleksiglasu 20. Wykonanie sufitów podwieszonych na ruszcie metalowym 510 m 2 Przygotowanie podłoża, gruntowanie. 505 m 2 Przygotowanie podłoża, gruntowanie m 2 Przygotowanie podłoża, gruntowanie m 2 Przygotowanie podłoża, gruntowanie. 1 szt. (0,85m 2 ) 5 m 2 55 m Montaż poręczy 4,1 mb 22. Obsadzenie drzwi PCV o powierzchni otworu do 2m 2 w ścianach wewnętrznych 23. Wykonanie zabudowy z PCV i szkła 24. Montaż okna podawczego o powierzchni otworu do 0,8m 2 24 szt. do pomieszczeń laboratoryjnych, socjalnych i szatni - 19 do łazienek i WC - 4 do pomieszczeń magazynowych (pełne)-1 4,3 m 2 2 szt. 2

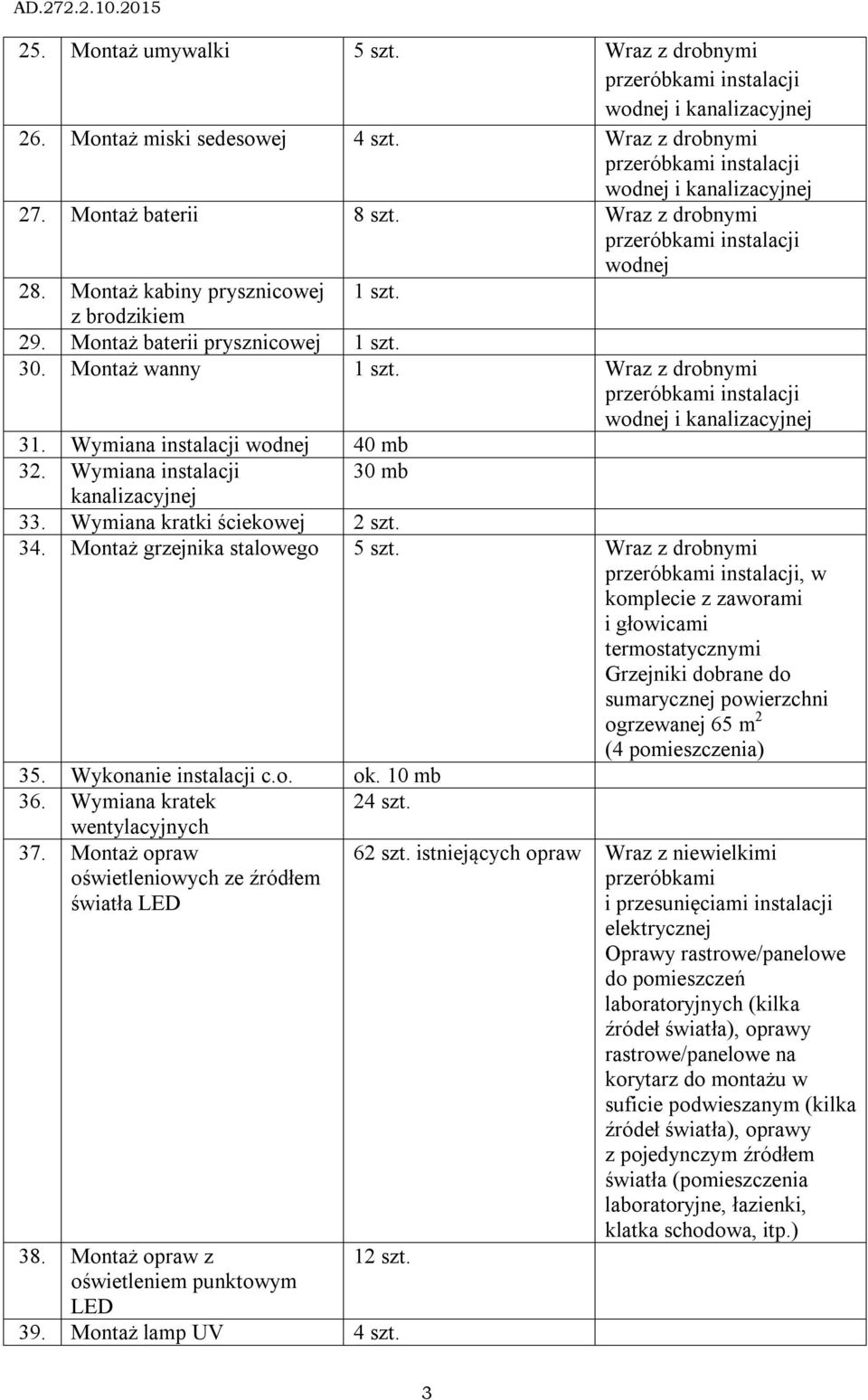

3 25. Montaż umywalki 5 szt. Wraz z drobnymi przeróbkami instalacji wodnej i kanalizacyjnej 26. Montaż miski sedesowej 4 szt. Wraz z drobnymi przeróbkami instalacji wodnej i kanalizacyjnej 27. Montaż baterii 8 szt. Wraz z drobnymi przeróbkami instalacji wodnej 28. Montaż kabiny prysznicowej 1 szt. z brodzikiem 29. Montaż baterii prysznicowej 1 szt. 30. Montaż wanny 1 szt. Wraz z drobnymi przeróbkami instalacji wodnej i kanalizacyjnej 31. Wymiana instalacji wodnej 40 mb 32. Wymiana instalacji 30 mb kanalizacyjnej 33. Wymiana kratki ściekowej 2 szt. 34. Montaż grzejnika stalowego 5 szt. Wraz z drobnymi przeróbkami instalacji, w komplecie z zaworami i głowicami termostatycznymi Grzejniki dobrane do sumarycznej powierzchni ogrzewanej 65 m 2 (4 pomieszczenia) 35. Wykonanie instalacji c.o. ok. 10 mb 36. Wymiana kratek 24 szt. wentylacyjnych 37. Montaż opraw oświetleniowych ze źródłem światła LED 62 szt. istniejących opraw Wraz z niewielkimi przeróbkami i przesunięciami instalacji elektrycznej Oprawy rastrowe/panelowe do pomieszczeń laboratoryjnych (kilka źródeł światła), oprawy rastrowe/panelowe na korytarz do montażu w suficie podwieszanym (kilka źródeł światła), oprawy z pojedynczym źródłem światła (pomieszczenia laboratoryjne, łazienki, 38. Montaż opraw z 12 szt. oświetleniem punktowym LED 39. Montaż lamp UV 4 szt. klatka schodowa, itp.) 3

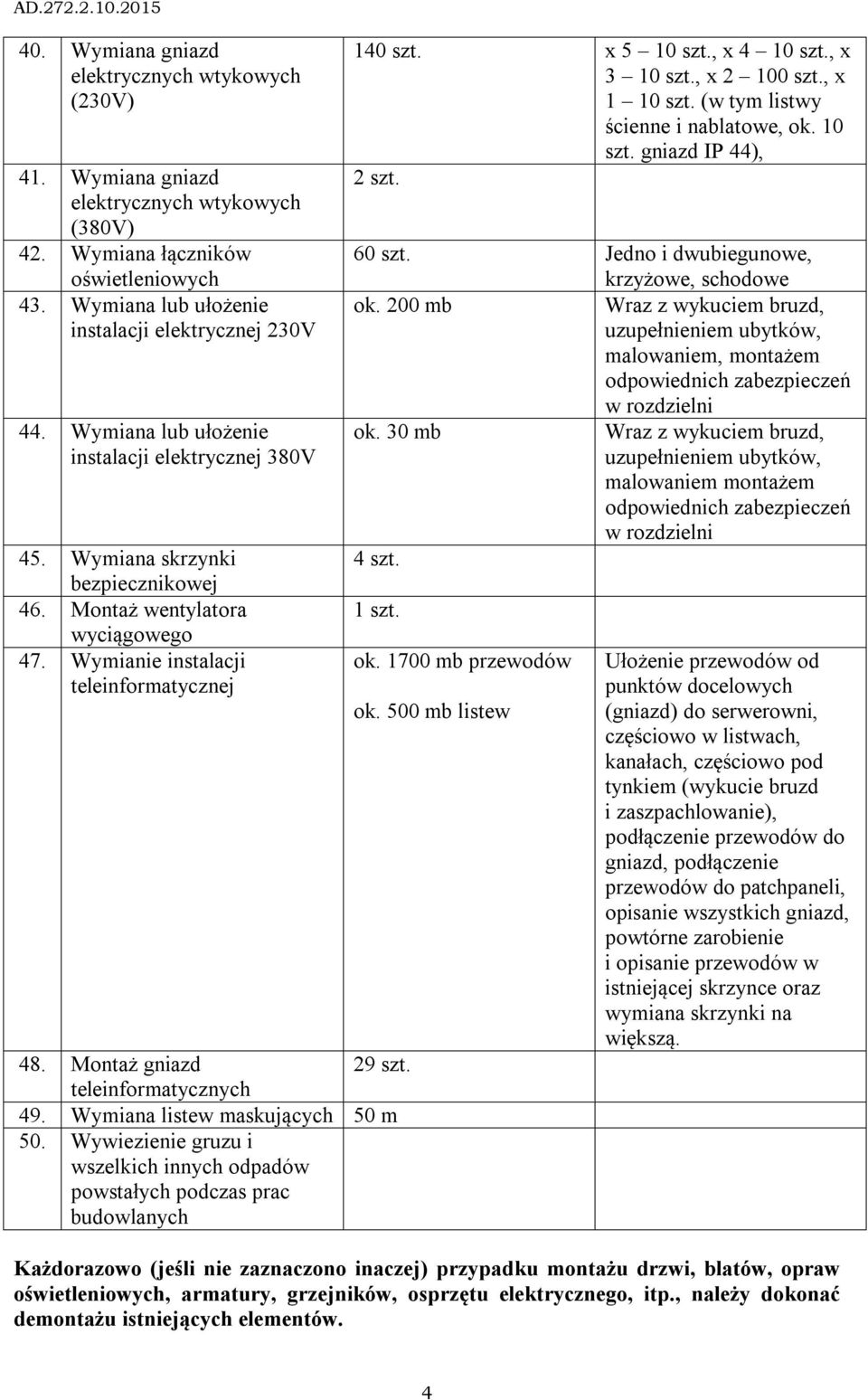

4 40. Wymiana gniazd elektrycznych wtykowych (230V) 41. Wymiana gniazd elektrycznych wtykowych (380V) 42. Wymiana łączników oświetleniowych 43. Wymiana lub ułożenie instalacji elektrycznej 230V 44. Wymiana lub ułożenie instalacji elektrycznej 380V 45. Wymiana skrzynki bezpiecznikowej 46. Montaż wentylatora wyciągowego 47. Wymianie instalacji teleinformatycznej 140 szt. x 5 10 szt., x 4 10 szt., x 3 10 szt., x szt., x 1 10 szt. (w tym listwy ścienne i nablatowe, ok. 10 szt. gniazd IP 44), 2 szt. 60 szt. Jedno i dwubiegunowe, krzyżowe, schodowe ok. 200 mb Wraz z wykuciem bruzd, uzupełnieniem ubytków, malowaniem, montażem odpowiednich zabezpieczeń w rozdzielni ok. 30 mb Wraz z wykuciem bruzd, uzupełnieniem ubytków, malowaniem montażem odpowiednich zabezpieczeń w rozdzielni 4 szt. 1 szt. 48. Montaż gniazd 29 szt. teleinformatycznych 49. Wymiana listew maskujących 50 m 50. Wywiezienie gruzu i wszelkich innych odpadów powstałych podczas prac budowlanych ok mb przewodów ok. 500 mb listew Ułożenie przewodów od punktów docelowych (gniazd) do serwerowni, częściowo w listwach, kanałach, częściowo pod tynkiem (wykucie bruzd i zaszpachlowanie), podłączenie przewodów do gniazd, podłączenie przewodów do patchpaneli, opisanie wszystkich gniazd, powtórne zarobienie i opisanie przewodów w istniejącej skrzynce oraz wymiana skrzynki na większą. Każdorazowo (jeśli nie zaznaczono inaczej) przypadku montażu drzwi, blatów, opraw oświetleniowych, armatury, grzejników, osprzętu elektrycznego, itp., należy dokonać demontażu istniejących elementów. 4

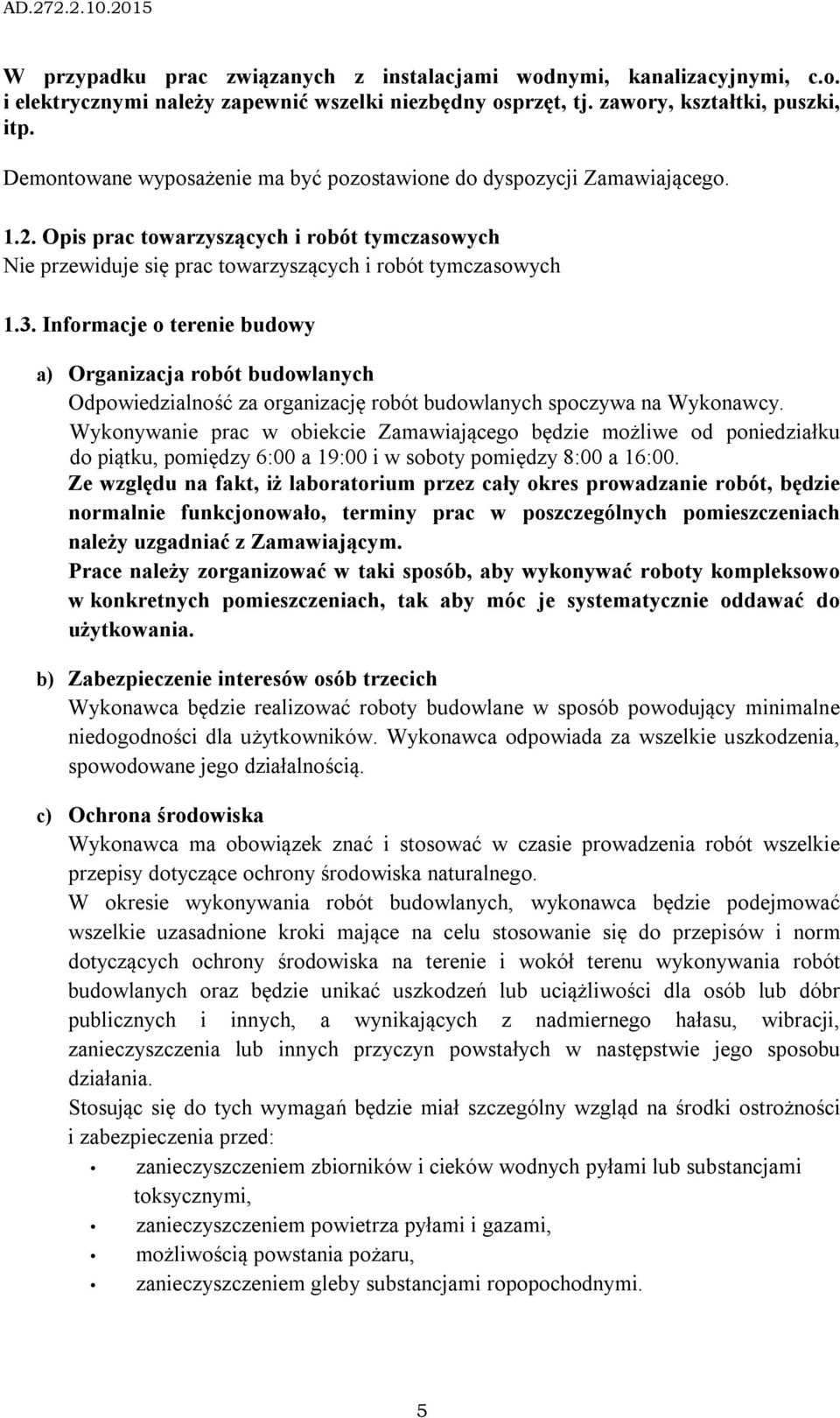

5 W przypadku prac związanych z instalacjami wodnymi, kanalizacyjnymi, c.o. i elektrycznymi należy zapewnić wszelki niezbędny osprzęt, tj. zawory, kształtki, puszki, itp. Demontowane wyposażenie ma być pozostawione do dyspozycji Zamawiającego Opis prac towarzyszących i robót tymczasowych Nie przewiduje się prac towarzyszących i robót tymczasowych 1.3. Informacje o terenie budowy a) Organizacja robót budowlanych Odpowiedzialność za organizację robót budowlanych spoczywa na Wykonawcy. Wykonywanie prac w obiekcie Zamawiającego będzie możliwe od poniedziałku do piątku, pomiędzy 6:00 a 19:00 i w soboty pomiędzy 8:00 a 16:00. Ze względu na fakt, iż laboratorium przez cały okres prowadzanie robót, będzie normalnie funkcjonowało, terminy prac w poszczególnych pomieszczeniach należy uzgadniać z Zamawiającym. Prace należy zorganizować w taki sposób, aby wykonywać roboty kompleksowo w konkretnych pomieszczeniach, tak aby móc je systematycznie oddawać do użytkowania. b) Zabezpieczenie interesów osób trzecich Wykonawca będzie realizować roboty budowlane w sposób powodujący minimalne niedogodności dla użytkowników. Wykonawca odpowiada za wszelkie uszkodzenia, spowodowane jego działalnością. c) Ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie wykonywania robót budowlanych, wykonawca będzie podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu wykonywania robót budowlanych oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub dóbr publicznych i innych, a wynikających z nadmiernego hałasu, wibracji, zanieczyszczenia lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na środki ostrożności i zabezpieczenia przed: zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, zanieczyszczeniem powietrza pyłami i gazami, możliwością powstania pożaru, zanieczyszczeniem gleby substancjami ropopochodnymi. 5

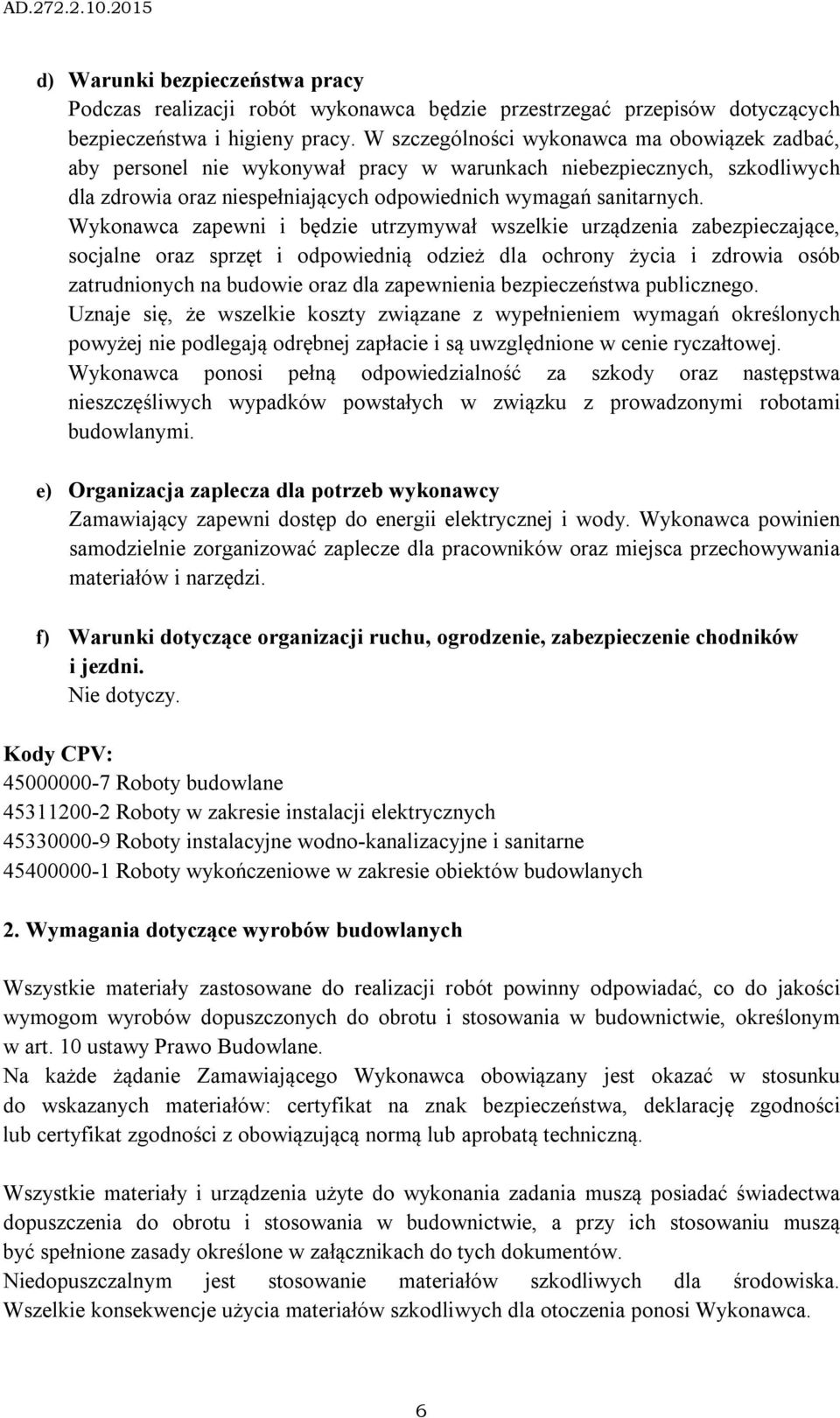

6 d) Warunki bezpieczeństwa pracy Podczas realizacji robót wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie ryczałtowej. Wykonawca ponosi pełną odpowiedzialność za szkody oraz następstwa nieszczęśliwych wypadków powstałych w związku z prowadzonymi robotami budowlanymi. e) Organizacja zaplecza dla potrzeb wykonawcy Zamawiający zapewni dostęp do energii elektrycznej i wody. Wykonawca powinien samodzielnie zorganizować zaplecze dla pracowników oraz miejsca przechowywania materiałów i narzędzi. f) Warunki dotyczące organizacji ruchu, ogrodzenie, zabezpieczenie chodników i jezdni. Nie dotyczy. Kody CPV: Roboty budowlane Roboty w zakresie instalacji elektrycznych Roboty instalacyjne wodno-kanalizacyjne i sanitarne Roboty wykończeniowe w zakresie obiektów budowlanych 2. Wymagania dotyczące wyrobów budowlanych Wszystkie materiały zastosowane do realizacji robót powinny odpowiadać, co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie, określonym w art. 10 ustawy Prawo Budowlane. Na każde żądanie Zamawiającego Wykonawca obowiązany jest okazać w stosunku do wskazanych materiałów: certyfikat na znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z obowiązującą normą lub aprobatą techniczną. Wszystkie materiały i urządzenia użyte do wykonania zadania muszą posiadać świadectwa dopuszczenia do obrotu i stosowania w budownictwie, a przy ich stosowaniu muszą być spełnione zasady określone w załącznikach do tych dokumentów. Niedopuszczalnym jest stosowanie materiałów szkodliwych dla środowiska. Wszelkie konsekwencje użycia materiałów szkodliwych dla otoczenia ponosi Wykonawca. 6

7 Wszelkie szczegółowe parametry stosowanych materiałów, takie jak np. kolor, wymiary, faktura, itp. należy na bieżąco uzgadniać z Zamawiającym Wymagane parametry materiałów Płytki ceramiczne na ścianach Płytki podłogowe na posadzkach Wykładzina podłogowa 4. Okładziny gipsowokartonowe 5. Kratki/drzwiczki rewizyjne 6. Blaty i płyty do zabudowy kanałów ciepłowniczych 7. Farby lateksowe odporne na szorowanie na mokro Farby lateksowe odporne na zmywanie Sufit podwieszany Nasiąkliwość 15 %, wytrzymałość na zginanie 25 MPa, siła łamiąca 600 N, odporne na pęknięcia włoskowate, odporność na działanie środków domowego użytku GA oraz środków dezynfekcyjnych, odporność na plamienie klasa 5, gatunek 1. Wzór i kolor i rozmiar (preferowany jak największy, np. 30x60, fuga 3mm) do uzgodnienia z Zamawiającym Nasiąkliwość 4 %, wytrzymałość na zginanie 35 MPa, siła łamiąca 1400 N, odporne na pęknięcia włoskowate, odporność na ścieranie klasy 4, odporność na działanie środków domowego użytku GA oraz środków dezynfekcyjnych, odporność na plamienie klasa 5, grubość minimum 8 mm, gatunek 1. Wzór i kolor i rozmiar (preferowany jak największy np. 50x50 cm, fuga 3mm) do uzgodnienia z Zamawiającym Homogeniczna, winylowa (grubość warstwy użytkowej 2mm, powierzchnia samoregenerująca, klasa ścieralności (wg EN 660): T ubytek objętości 2 mm 3, odporność chemiczna (wg EN 423): bardzo dobra, odporność na grzyby i bakterie (wg DIN EN ISO 86-A/C): nie sprzyja rozwojowi), antypoślizgowość (wg DIN 51130): R9). Całość z jednej partii kolorystycznej. Wzór i kolor i rozmiar do uzgodnienia z Zamawiającym GKFI 12,5 mm Wymiary indywidualne, kolor biały Np. z konglomeratu lub innych materiałów z zewnętrzną powłoką odporną na wilgoć, zarysowania, łatwo zmywalną. Rodzaj I wg Polskiej Normy 81914:2002, wodorozcieńczalna, o słabym neutralnym zapachu, umożliwiająca oddychanie ścian Kolor do uzgodnienia z Zamawiającym Rodzaj II wg Polskiej Normy 81914:2002 wodorozcieńczalna, o słabym neutralnym zapachu, umożliwiająca oddychanie ścian Kolor do uzgodnienia z Zamawiającym Płyty kwadratowe (np. 60x60 cm) umieszczone na stelażu aluminiowym Wzór i kolor do uzgodnienia z Zamawiającym 10. Poręcz Stal nierdzewna, średnica ok. 50 mm 7

8 11. Drzwi wewnętrzne PVC/szkło: system profili: 70 mm, kolor profili: biały, szyby matowe: do pomieszczeń: otwierane na zewnątrz, szerokość drzwi 80 lub 90, dwukwaterowe, obydwie kwatery szklane, z klamką i zamkiem (3 egz. kluczy). łazienkowe: otwierane na zewnątrz, szerokość drzwi 80 lub 90, z przeszkleniem w górnej części i otworami wentylacyjnymi w dolnej części, z klamką i zamkiem (od wewnątrz), do pomieszczeń magazynowych, jednokwaterowe - pełne, otwierane na zewnątrz, szerokość drzwi 80 lub 90, z i otworami wentylacyjnymi w dolnej części, z klamką i zamkiem, (3 egz. kluczy). wszystkie drzwi w komplecie z ościeżnicami. Wykonawca ma obowiązek dokonać we własnym zakresie dokładnych pomiarów otworów. Drzwi powinny być zbliżone wyglądem do drzwi PCV istniejących w obiekcie. 12. PVC/szkło: system profili: 70 mm, kolor profili: biały, szyby Zabudowa z PCV przeźroczyste. 13. PVC/szkło: kolor profili: biały, szyby przeźroczyste, otwierane Okno podawcze do góry, blokada położenia 14. Umywalka W kolorze białym, szerokość ok. 60 cm 15. Miska sedesowa W kolorze białym, stojąca 16. Bateria Ścienna/umywalkowa, chromowana, łokciowa, z perlatorem 17. Kabina prysznicowa 90, drzwi przesuwne z brodzikiem 18. Wanna Wymiary: ok. 0,65 x 1 m, stalowa 19. Instalacja wodna, kanalizacyjna. c.o. Rurociągi PCV, PE, stalowe. Z kompletem wyposażenia: złączki, kolanka, zawory, itp. 20. Grzejnik c.o. Stalowy, dwupłytowy w kolorze białym 21. Kratka wentylacyjna Typu żaluzja, wymiary indywidualne 22. Oprawy oświetleniowe LED Dedykowane do oświetlenia typu LED, z odpowiednim źródłem napięcie i zabezpieczeniami. Wszystkie oprawy z odpowiednim źródłem światła LED o klasie energetycznej minimum A+ (żarówka, świetlówka, halogen, itp.), dające równomierne oświetlenie. Oprawy w kolorze białym lub srebrnym, malowane proszkowo. Oprawy rastrowe/panelowe do pomieszczeń (kilka źródeł światła), rastrowe/panelowe na korytarz do montażu w suficie podwieszanym (kilka źródeł światła), z pojedynczym źródłem światła (pomieszczenia laboratoryjne, łazienki, klatka schodowa, itp.). Barwa światła zbliżona do naturalnej, szeroki kąt padania światła. 8

9 Wykonawca musi samodzielnie dobrać odpowiednie oprawy oświetleniowe oraz źródła światła (żarówki/świetlówki/halogeny LED), tak aby zapewnić odpowiednie natężenie oświetlenia w poszczególnych pomieszczeniach zgodnie z obowiązującymi przepisami (np. PN-EN :2004). Oprawy należy przedstawić do akceptacji Zamawiającemu. Brawa światła do ustalenia z Zamawiającym. 23. Oprawy z oświetleniem Możliwość regulacji kierunku padania światła punktowym LED 24. Lampy UV Laboratoryjne, wiszące (sufitowe), podwójne, szerokość (bakteriobójcze) ok. 100 cm 25. Instalacje elektryczne Zgodnie z obowiązującymi przepisami i teleinformatyczne 26. Osprzęt elektryczny W kolorze białym i teleinformatyczny (gniazda, łączniki, dekle puszek elektrycznych, skrzynki bezpiecznikowe) 27. Gniazda elektryczne O obciążalności do 16 A i przekroju przewodów do 2,5 mm 2, wtykowe ze stykiem ochronnym w kolorze białym 28. Gniazda elektryczne Bryzgoszczelne IP44 wtykowe 29. Łączniki oświetleniowe Jednobiegunowe, dwubiegunowe, krzyżowe, schodowe 30. Szafa bezpiecznikowa Wymiary max 0,5 x 0,5 m 31. Wentylator wyciągowy Wewnętrzny, łazienkowy 32. Gniazda teleinformatyczne Natynkowe i lub montowane w listwach (przesuwne), 2 x 8 żył, obsługujące kat. 6, ekranowane, w pełni kompatybilne z przewodami z poz. 33. Przewody Kategorii 6 F/UTP ekranowany teleinformatyczne 34. Listwy maskujące W kolorze białym Wszelki zamawiany sprzęt musi być fabrycznie nowy. 3. Sprzęt i maszyny Do wykonania robót Wykonawca jest zobowiązany zastosować sprzęt i maszyny właściwe dla danego rodzaju robót, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt powinien być stale utrzymywany w dobrym stanie technicznym. 4. Transport Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Podczas transportu sprzętu po drogach publicznych Wykonawca powinien przestrzegać obowiązujących ograniczeń odnośnie obciążeń osi pojazdów. Wszelkie zniszczenia spowodowane swoimi pojazdami na drogach publicznych oraz dojazdach do placu budowy, Wykonawca będzie usuwał na bieżąco, na własny koszt. Środki transportowe powinny spełniać wymagania dotyczące przepisów ruchu drogowego. 9

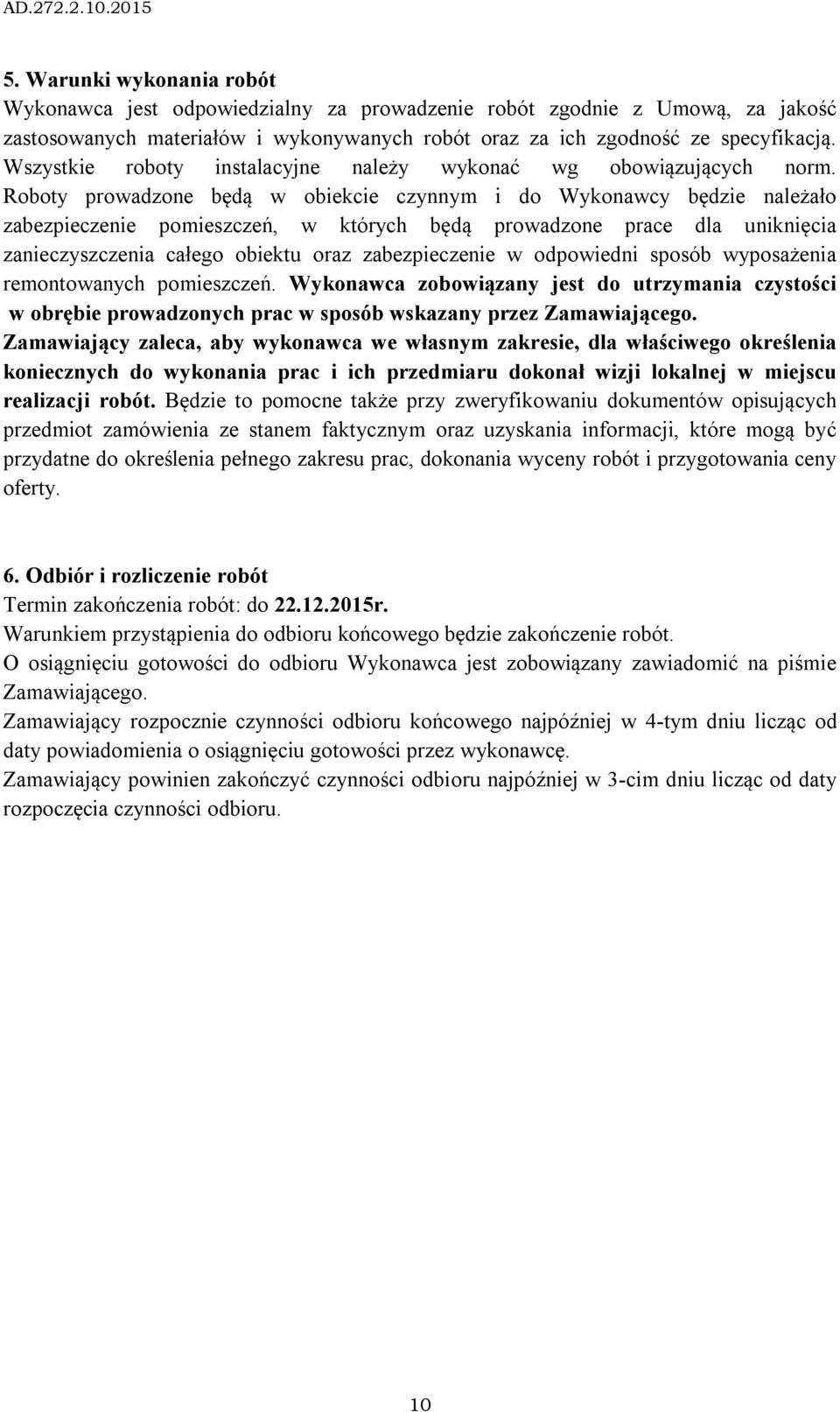

10 5. Warunki wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Umową, za jakość zastosowanych materiałów i wykonywanych robót oraz za ich zgodność ze specyfikacją. Wszystkie roboty instalacyjne należy wykonać wg obowiązujących norm. Roboty prowadzone będą w obiekcie czynnym i do Wykonawcy będzie należało zabezpieczenie pomieszczeń, w których będą prowadzone prace dla uniknięcia zanieczyszczenia całego obiektu oraz zabezpieczenie w odpowiedni sposób wyposażenia remontowanych pomieszczeń. Wykonawca zobowiązany jest do utrzymania czystości w obrębie prowadzonych prac w sposób wskazany przez Zamawiającego. Zamawiający zaleca, aby wykonawca we własnym zakresie, dla właściwego określenia koniecznych do wykonania prac i ich przedmiaru dokonał wizji lokalnej w miejscu realizacji robót. Będzie to pomocne także przy zweryfikowaniu dokumentów opisujących przedmiot zamówienia ze stanem faktycznym oraz uzyskania informacji, które mogą być przydatne do określenia pełnego zakresu prac, dokonania wyceny robót i przygotowania ceny oferty. 6. Odbiór i rozliczenie robót Termin zakończenia robót: do r. Warunkiem przystąpienia do odbioru końcowego będzie zakończenie robót. O osiągnięciu gotowości do odbioru Wykonawca jest zobowiązany zawiadomić na piśmie Zamawiającego. Zamawiający rozpocznie czynności odbioru końcowego najpóźniej w 4-tym dniu licząc od daty powiadomienia o osiągnięciu gotowości przez wykonawcę. Zamawiający powinien zakończyć czynności odbioru najpóźniej w 3-cim dniu licząc od daty rozpoczęcia czynności odbioru. 10
