Paszport zbiornika ciśnieniowego do c.w.u.

Transkrypt

1 Nr kat./ Nr fabr.... Data produkcji... KJ... serwis tel.: , infolinia: * fax , Paszport zbiornika ciśnieniowego do c.w.u. Zasobniki bez wężownicy Instrukcja obsługi i montażu Karta gwarancyjna Prosimy o uważne przeczytanie instrukcji przed rozpoczęciem wykonania instalacji i użytkowaniem produktu. Wymienniki z wężownicą spiralną Biwalentne z dwiema wężownicami Biwalentne z dwiema wężownicami Slim SG(S) 500 SGW(S) 500 SGW(S)B 500 SGW(S)B 800 SG(S) 720 SGW(S) 720 SGW(S)B 720 SGW(S)B 1000 SG(S) 1000 SGW(S) 1000 SGW(S)B 1000 SG(S) 1500 SGW(S) 1500 SGW(S)B 1500 Ocieplenie rozbieralne (miękka pianka poliuretanowa - 100mm) Ocieplenie nierozbieralne (twarda pianka poliuretanowa) ANODA TYTANOWA ZBIORNIK EMALIOWANY W STANDARDZIE Z ANODĄ MAGNEZOWĄ * Opłata za 1 min. połączenia jak za 1 jedn. taryfową (infolinia obsługuje jedynie połącz. z tel. stacjonarnymi)

2 Instrukcja obsługi i montażu. Karta gwarancyjna. 1. OPIS KONSTRUKCJI Główną częścią podgrzewacza jest zbiornik, w którym magazynowana jest gorąca woda, wykonany z blachy stalowej, pokryty emalią ceramiczną. Otwory w dnach zbiornika zamykane są korkami. Króciec doprowadzenia zimnej wody z sieci wodociągowej i odprowadzenia ciepłej wody użytkowej znajdują się po jednej stronie korpusu podgrzewacza, dodatkowo umieszczono tam także otwór do podłączenia cyrkulacji oraz otwór do czujnika z kotła C. O. W zbiorniku umieszczone są dwie anody magnezowe: jedna umieszczona jest w otworze rewizyjnym na śrubie M8 natomiast druga znajduje się w górnej dennicy na korku 2. Zapamiętaj! 1. Instalowanie ogrzewacza należy rozpocząć od zapoznania się z instrukcją obsługi i montażu dołączoną do urządzenia. 2. Nie wolno rozpoczynać eksploatacji podgrzewacza nie napełnionego wodą. 3. Nie wolno eksploatować ogrzewacza, bez sprawnego zaworu bezpieczeństwa (działanie zaworu bezpieczeństwa należy sprawdzać co 14 dni poprzez przekręcenie kapturka w prawo lub w lewo tak, aby nastąpił wypływ z bocznego wypustu odprowadzającego na zewnątrz. Następnie przekręcić kapturek w przeciwnym kierunku aż do zaskoczenia w poprzednie położenie i docisnąć do korpusu zaworu. Jeżeli przy przekręceniu kapturka nie następuje wypływ wody, zawór jest niesprawny. Gdy po przekręceniu kapturka i po powrocie w poprzednie położenie nastąpił ciągły wyciek wody, zanieczyszczeniu uległ grzybek zaworu i należy kilkakrotnie przepłukać zawór otwierając wypływ przekręceniem kapturka. Wypust odprowadzający wodę z zaworu umożliwia swobodny wypływ wody na zewnątrz. Aby uniknąć niekontrolowanego wypływu, należy zastosować lejek lub wężyk odprowadzający wodę do kanalizacji. Uwaga możliwość wypływu gorącej wody. Zawór bezpieczeństwa nadmiernie kapiący w wyniku: a) ciągłego działania wody zasilającej o ciśnieniu wyższym od dopuszczalnego, b) krótkotrwałych, gwałtownych skoków ciśnienia wody zasilającej nie podlega naprawie gwarancyjnej lub wymianie. Firma nie odpowiada za złe działanie zaworu bezpieczeństwa spowodowane błędnym zamontowaniem zaworu i błędami w instalacji, np. brakiem zaworu redukcyjnego w instalacji odprowadzającej zimną wodę. Maksymalne ciśnienie pełnego otwarcia zaworu bezpieczeństwa nie może przekroczyć 0,97 MPa. 4. Prawidłowe zabezpieczenie współpracującego z ogrzewaczem kotła gwarantuje prawidłowe zabezpieczenie wężownicy ogrzewacza. 5. W przypadku istnienia w instalacji zimnej wody, doprowadzającej ją do ogrzewacza, zaworu zwrotnego lub innego urządzenia funkcjonującego jako zawór zwrotny np. reduktor ciśnienia, należy zamontować w instalacji wodnej zbiorcze naczynie przeponowe o pojemności co najmniej 5% pojemności bojlera. 6. W instalacji w której montowany jest ogrzewacz nie mogą istnieć urządzenia powodujące tzw. uderzenie hydrauliczne : np. zawór kulowy stosowany jako zawór spłukujący. 7. Nie wolno zapobiegać kapaniu wody z zaworu bezpieczeństwa nie zatykać otworu wypływowego zaworu bezpieczeństwa. Jeśli z zaworu bezpieczeństwa cały czas wycieka woda oznacza to, że ciśnienie w instalacji wodociągowej jest za wysokie lub zawór bezpieczeństwa jest niesprawny. Wypust odprowadzający zaworu powinien być skierowany w dół. Pod zaworem zaleca się umieścić lejek odprowadzający wodę. Można również na wypust nałożyć wężyk odprowadzający wycieki wody powstające przy otwarciu zaworu bezpieczeństwa. Wężyk powinien być odporny na temperaturę +80 C, o.średnicy wewnętrznej 9 mm i maks. długości 1,2 m, prowadzony do odpływu ze spadkiem (min. 3%) w otoczeniu, w którym temp. nie spada poniżej 0 C. Wężyk należy zabezpieczyć przed zmniejszeniem powierzchni przelotu (zagnieceniem, zatkaniem), a jego wylot powinien być widoczny (dla sprawdzenia działania zaworu) 8. Należy natychmiast wyłączyć ogrzewacz, jeśli z baterii wydobywa się para (należy to zgłosić do producenta lub wyznaczonego serwisu). 9. Przynajmniej co 12 miesięcy należy zlecić w zakładzie usługowym płukanie ogrzewacza z osadu. 10. Aby przedłużyć żywotność zbiornika i zapewnić sprawne działanie zaworu bezpieczeństwa należy stosować filtry eliminujące zanieczyszczenia. 11. Jeżeli zbiorniki pracują w bardzo agresywnym środowisku (np. obora itp.), należy zakupić wyrób specjalnie do pracy w takim środowisku (producent przygotowuje części mogące ulec szybszej korozji odpowiednio je zabezpieczając pod względem chemicznym). 12. Zbiornik posiada obudowę zewnętrzną wykonaną ze sztucznej skóry (skay), natomiast izolacja termiczna wykonana jest z miękkiej (rozbieralnej) lub twardej (nierozbieralnej) pianki poliuretanowej. Bezpośrednio przy zbiorniku nie wolno manipulować otwartym ogniem, ponieważ grozi to uszkodzeniem obudowy zewnętrznej, jak i izolacji termicznej. 2

3 13. Wszystkie prace konserwacyjne i instalacyjne należy wykonywać zgodnie z obowiązującymi zasadami BHP. 14. Galmet zastrzega sobie prawo wprowadzania wszelkich modyfikacji bez wcześniejszego uprzedzania odbiorców. 15. Wężownica przed pierwszym podłączeniem do instalacji powinna zostać przepłukana przez instalatora (poza tym polecamy zamontowanie filtra zanieczyszczeń). Jeżeli wężownica nie jest używana (np. ze względu na zastosowanie grzałki elektrycznej), to należy ją całkowicie wypełnić odpowiednią mieszanką glikolową, aby zapobiec korozji spowodowanej skroploną wodą. Wężownica po wypełnieniu nie może zostać zamknięta z obydwu stron (rozprężenie powietrza przez temperaturę). 2. INSTALOWANIE PODGRZEWACZA PODŁĄCZENIA PODGRZEWACZA powinien dokonać monter posiadający odpowiednie uprawnienia. Montaż należy potwierdzić w karcie gwarancyjnej. Ze względu na konstrukcję podgrzewacz należy montować wyłącznie PIONOWO. Podgrzewacz należy podłączyć bezpośrednio do sieci wodociągowej (z możliwością rozłączania np. w celu konserwacji) o ciśnieniu nie przekraczającym 1 MPa, przy czym minimalne ciśnienie nie może być mniejsze niz 0,1 MPa ok. 1 at. W przypadku gdy ciśnienie wody w sieci wodociągowej przekracza wartość 1 MPa, konieczne jest zredukowanie ciśnienia przez zastosowanie zaworu redukcyjnego. Na rurze doprowadzającej zimną wodę należy zamontować zawór bezpieczeństwa, np. ZB8 FACH Cieszyn, który posiada funkcję umożliwiającą zredukowanie ciśnienia wody w ogrzewaczu poprzez jej przepływ do instalacji zasilającej. Instalacja doprowadzająca wodę w odległości 5 m od zaworu bezpieczeństwa powinna wytrzymać temperaturę wody +90 C. Otwór wypływowy zaworu bezpieczeństwa musi być ciągle otwarty połączony z atmosferą. Dopuszczalne jest podłączenie podgrzewacza w taki sposób, aby otrzymać kilka miejsc czerpalnych wody. Wężownica wymiennika wody może być zasilana z kotła wodnego niskotemperaturowego i zabezpieczonego według PN 91/B 02413, pracującego w układzie otwartym (rys. 1). Temperatura czynnika grzewczego z układu C.O. musi być niższa od temperatury włączania ogranicznika temperatury (80 C). Po zamontowaniu i napełnieniu podgrzewacza wodą należy sprawdzić szczelność podgrzewacza oraz instalacji. Dopiero po napełnieniu podgrzewacza wodą można podłączyć grzałkę do sieci elektrycznej lub do sieci C.O. W celu czasowego wyłączenia z ruchu podgrzewacza wody należy wyłączyć wtyczkę z gniazda sieciowego. Jeżeli wyłączenie następuje w zimie i zachodzi obawa, że woda w ogrzewaczu może zamarznąć, należy ją spuścić poprzez odkręcenie korka spustowego Ks (rys. 1). Instrukcja obsługi i montażu. Karta gwarancyjna. Pomiędzy króćcami przyłączeniowymi wody zimnej i ciepłej zbiornika, a przewodami instalacji NALEŻY zastosować łączniki dielektryczne (z tworzywa sztucznego nie przewodzące prądu el.), aby uniknać bepośredniego kontaktu żelaza z miedzią, a także gdy zawór lub grupa bezpieczeństwa zostały podłączone bezpośrednio do urządzenia. Wydłuża to żywotność zbiornika i zapobiega powstawaniu zjawiska elektrolizy, szczególnie gdy woda użytkowa jest kwaśna (ph<7). Przekreślony symbol pojemnika na śmieci oznacza, że na terenie Unii Europejskiej po zakończeniu użytkowania produktu, należy się go pozbyć w osobnym specjalnie do tego przeznaczonym punkcie. Dotyczy to zarówno samego urządzenia, jak i akcesoriów oznaczonych tym symbolem. Nie należy wyrzucać tych produktów razem z niesortowanymi odpadami komunalnymi. 3

4 Instrukcja obsługi i montażu. Karta gwarancyjna. 3. TYPOWE NIEDOMAGANIA ZBIORNIKA, ICH PRZYCZYNY I SPOSOBY USUWANIA. L.p. NIEDOMAGANIE PRZYCZYNA SPOSÓB USUNIĘCIA 1 Zawór bezpieczeństwa nie otwiera się (również przy próbie przedmuchiwania). 2 Zawór bezpieczeństwa przepuszcza. 3 Woda c. w. u. jest brudna. Zawór bezpieczeństwa zapieczony. 1. Powierzchnnia przylgowa zaworu bezpieczeństwa zanieczyszczona lub uszkodzona. 2. Zbyt duże ciśnienie wody. Dużo osadu w zbiorniku lub zużyta anoda magnezowa. Przeczyścić zawór lub wymienić. 1. Oczyścić lub dotrzeć powierzchnię przylgową zaworu bezpieczeństwa. 2. Zastosować reduktor ciśnieniowy. Oczyścić zbiornik z osadu lub wymienić anodę magn. (nie wchodzi w zakres gwarancji). Rysunek nr 1 Schemat montażu podgrzewacza do układu otwartego. N - naczynie przeponowe Z5 - zawór odcinający na opływie wody do c.o. Zb1 - zawór bezpieczeństwa ogrzewacza* 0 - korpus ogrzewacza Zb2 - zawór bezpieczeństwa instalacji c.o.* Ks - kurek spustowy Z1 - zawór odcinający na odpływie wody zimnej C - cyrkulacja Z2 - zawór odcinający na dopływie ciepłej wody GE. - grzałka elektryczna Z3, Z4 - zawór odcinający na doprowadzeniu wody z instalacji c.o. do wężownicy WS Tr Am Cz P - wężownica spiralna - termometr - anoda magnezowa - osłona czujnika - pompa obiegowa 4

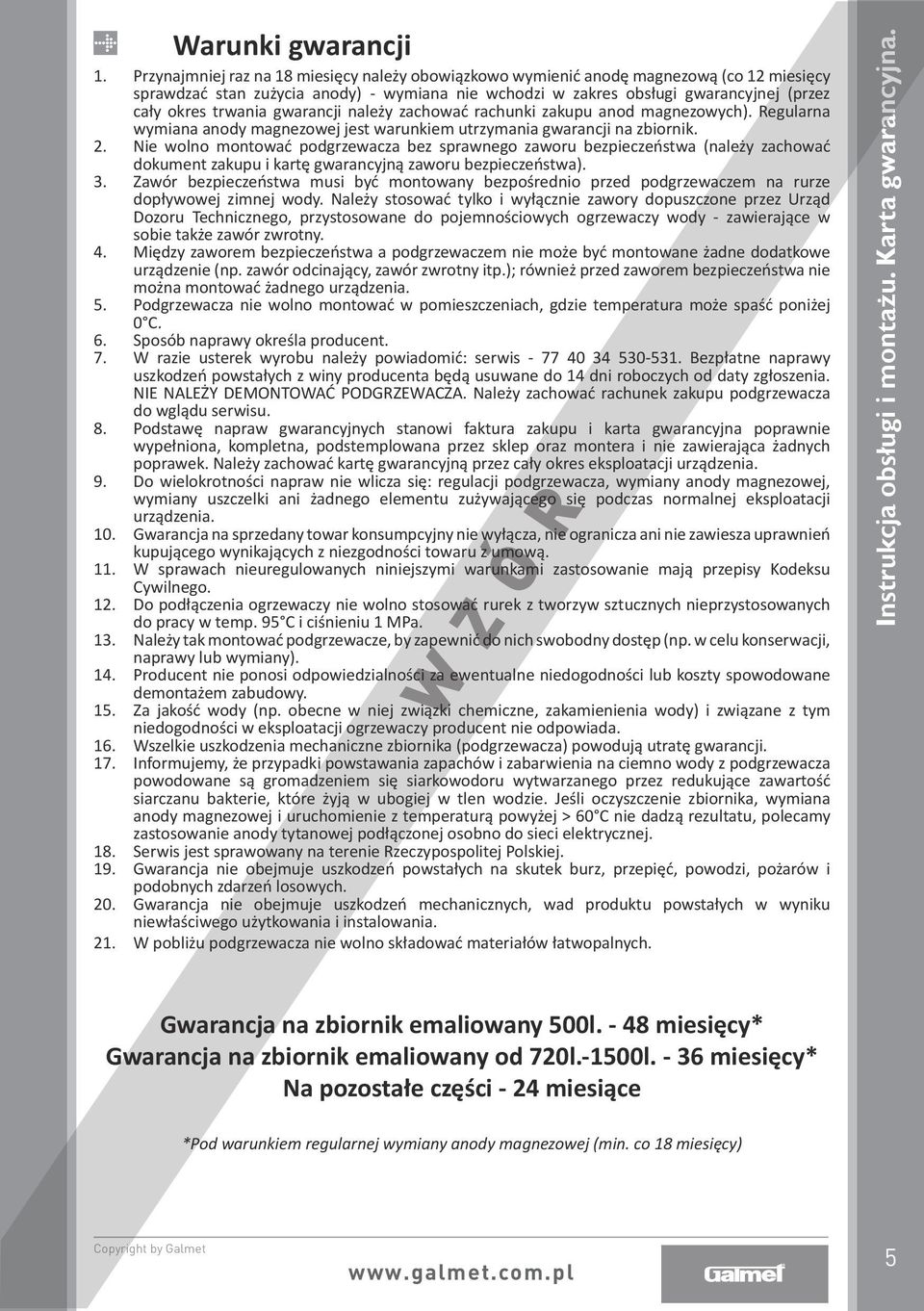

5 Warunki gwarancji 1. Przynajmniej raz na 18 miesięcy należy obowiązkowo wymienić anodę magnezową (co 12 miesięcy sprawdzać stan zużycia anody) - wymiana nie wchodzi w zakres obsługi gwarancyjnej (przez cały okres trwania gwarancji należy zachować rachunki zakupu anod magnezowych). Regularna wymiana anody magnezowej jest warunkiem utrzymania gwarancji na zbiornik. 2. Nie wolno montować podgrzewacza bez sprawnego zaworu bezpieczeństwa (należy zachować dokument zakupu i kartę gwarancyjną zaworu bezpieczeństwa). 3. Zawór bezpieczeństwa musi być montowany bezpośrednio przed podgrzewaczem na rurze dopływowej zimnej wody. Należy stosować tylko i wyłącznie zawory dopuszczone przez Urząd Dozoru Technicznego, przystosowane do pojemnościowych ogrzewaczy wody - zawierające w sobie także zawór zwrotny. 4. Między zaworem bezpieczeństwa a podgrzewaczem nie może być montowane żadne dodatkowe urządzenie (np. zawór odcinający, zawór zwrotny itp.); również przed zaworem bezpieczeństwa nie można montować żadnego urządzenia. 5. Podgrzewacza nie wolno montować w pomieszczeniach, gdzie temperatura może spaść poniżej 0 C. 6. Sposób naprawy określa producent. 7. W razie usterek wyrobu należy powiadomić: serwis Bezpłatne naprawy uszkodzeń powstałych z winy producenta będą usuwane do 14 dni roboczych od daty zgłoszenia. NIE NALEŻY DEMONTOWAĆ PODGRZEWACZA. Należy zachować rachunek zakupu podgrzewacza do wglądu serwisu. 8. Podstawę napraw gwarancyjnych stanowi faktura zakupu i karta gwarancyjna poprawnie wypełniona, kompletna, podstemplowana przez sklep oraz montera i nie zawierająca żadnych poprawek. Należy zachować kartę gwarancyjną przez cały okres eksploatacji urządzenia. 9. Do wielokrotności napraw nie wlicza się: regulacji podgrzewacza, wymiany anody magnezowej, wymiany uszczelki ani żadnego elementu zużywającego się podczas normalnej eksploatacji urządzenia. 10. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. 11. W sprawach nieuregulowanych niniejszymi warunkami zastosowanie mają przepisy Kodeksu Cywilnego. 12. Do podłączenia ogrzewaczy nie wolno stosować rurek z tworzyw sztucznych nieprzystosowanych do pracy w temp. 95 C i ciśnieniu 1 MPa. 13. Należy tak montować podgrzewacze, by zapewnić do nich swobodny dostęp (np. w celu konserwacji, naprawy lub wymiany). 14. Producent nie ponosi odpowiedzialności za ewentualne niedogodności lub koszty spowodowane demontażem zabudowy. 15. Za jakość wody (np. obecne w niej związki chemiczne, zakamienienia wody) i związane z tym niedogodności w eksploatacji ogrzewaczy producent nie odpowiada. 16. Wszelkie uszkodzenia mechaniczne zbiornika (podgrzewacza) powodują utratę gwarancji. 17. Informujemy, że przypadki powstawania zapachów i zabarwienia na ciemno wody z podgrzewacza powodowane są gromadzeniem się siarkowodoru wytwarzanego przez redukujące zawartość siarczanu bakterie, które żyją w ubogiej w tlen wodzie. Jeśli oczyszczenie zbiornika, wymiana anody magnezowej i uruchomienie z temperaturą powyżej > 60 C nie dadzą rezultatu, polecamy zastosowanie anody tytanowej podłączonej osobno do sieci elektrycznej. 18. Serwis jest sprawowany na terenie Rzeczypospolitej Polskiej. 19. Gwarancja nie obejmuje uszkodzeń powstałych na skutek burz, przepięć, powodzi, pożarów i podobnych zdarzeń losowych. 20. Gwarancja nie obejmuje uszkodzeń mechanicznych, wad produktu powstałych w wyniku niewłaściwego użytkowania i instalowania. 21. W pobliżu podgrzewacza nie wolno składować materiałów łatwopalnych. Instrukcja obsługi i montażu. Karta gwarancyjna. Gwarancja na zbiornik emaliowany 500l miesięcy* Gwarancja na zbiornik emaliowany od 720l.-1500l miesięcy* Na pozostałe części - 24 miesiące *Pod warunkiem regularnej wymiany anody magnezowej (min. co 18 miesięcy) 5

6 Instrukcja obsługi i montażu. Karta gwarancyjna. SAMOWOLNE DOKONYWANIE NAPRAW LUB PRZERÓBEK PRZEZ OSOBY NIEUPRAWNIONE ORAZ UŻYTKOWANIE PODGRZEWACZA W SPOSÓB NIEZGODNY Z INSTRUKCJĄ OBSŁUGI I MONTAŻU POWODUJE UTRATĘ GWARANCJI. 4. AKTYWNA BEZOBSŁUGOWA ANODA TYTANOWA niezawodne trwałe zabezpieczenie niewielkie zużycie anody brak szlamu na anodzie niewymagana regeneracja gwarancja długotrwałej pracy zbiornika Rysunek nr 2 Elementy wchodzące w skład anody tytanowej. 1. anoda tytanowa 2. potencjostat (zasilacz) 3. przewód wraz z uziemieniem W zbiornikach anoda CORREX zamontowana jest w górnej dennicy w korku 2. Anoda CORREX posiada instrukcję montażu i obsługi w języku polskim. UWAGA 1. Przed zamontowaniem anody CORREX należy wymontować istniejącą anodę ochronną magnezową. 2. Dostarczonego kabla dwubiegunowego, łączącego anodę CORREX oraz potencjometr wtykowy nie wolno przedłużać. 3. Przypadkowa zmiana biegunów powoduje przyspieszenie korozji. 4. Zaleca się stosowanie gniazda prądu 230 V w niedużej odległości od zbiornika. 6

7 5. TYPOWE NIEDOMAGANIA ANODY TYTANOWEJ, ICH PRZYCZYNY I SPOSOBY USUWANIA. L.p. DIODA KONTROLNA PRZYCZYNA SPOSÓB USUNIĘCIA 1 Świeci - kolor zielony 2 Nie świeci 3 Świeci - kolor czerwony Anoda CORREX działa prawidłowo. Anoda CORREX nie działa prawidłowo: Pełne zabezpieczenie przed korozją - brak zabezpieczenia przed korozją - brak prądu - sprawdzić napięcie 230 V Anoda CORREX nie działa prawidłowo: - brak zabezpieczenia przed korozją - brak wody w zbiorniku - zbiornik napełnić wodą - kable między częścią - przełożyć kable przy anodzie elektroniczną i anodą połączone nieprawidłowo - brak kontaktu pomiędzy masą (zbiornik) i częścią elektryczną anody - anoda kontaktuje z masą zbiornika - sprawdzić i ewentualnie oczyścić z rdzy wszystkie połączenia - prawidłowo odizolować anodę od zbiornika 6. POŚWIADCZENIE WYTWÓRCY WYKONANIA I ZBADANIA STAŁEGO ZBIORNIKA CIŚNIENIOWEGO. Instrukcja obsługi i montażu. Karta gwarancyjna. Pojemnościowe podgrzewacze wody GALMET są urządzeniami zaprojektowanymi i wytwarzanymi zgodnie z uznaną praktyką inżynierską i zgodnie z wymogami Dyrektywy Ciśnieniowej 97/23/WE. Zgodnie z Artykułem 3, pkt. 3 powyższej Dyrektywy, urządzeniom tego typu nie nadaje się znaku CE. Jedynymi obowiązującymi dokumentami dostarczanymi z podgrzewaczami jest tabliczka znamionowa i niniejszy paszport (czyli instrukcja montażu i eksploatacji). W tabelce na str. 8 podajemy grubości ścianek oraz materiał, z którego zostały wykonane podgrzewacze GALMET. 7

8 Instrukcja obsługi i montażu. Karta gwarancyjna. 7. PARAMETRY TECHNICZNE MATERIAŁÓW UŻYTYCH DO PRODUKCJI ZBIORNIKÓW O DUŻEJ POJEMNOŚCI. TYP Średnica [Ø] Dennice Grubość materiału SG(S) 500 Ø ,5 Materiał Płaszcz Grubość materiału Nominalna [mm] Minimalna [mm] Nominalna [mm] Minimalna [mm] S235JR 3 2,5 SG(S) 700 Ø SG(S) 1000 Ø SG(S) 1500 Ø SGW(S) 500 Ø ,5 SGW(S) 700 Ø SGW(S) 1000 Ø SGW(S) 1500 Ø SGW(S)B 500 Ø ,5 SGW(S)B 700 Ø SGW(S)B800 Ø SGW(S)B1000 Ø SGW(S)B 1000 Ø SGW(S)B 1500 Ø Materiał S235JR 8

9 DEKLARACJA ZGODNOŚCI w zakresie Dyrektywy 97/23/WE Galmet Sp. z o. o. Sp. K. (nazwa firmy) Głubczyce, ul. Raciborska 36 oświadcza, że wyroby: Wymienniki, biwalentne i zasobniki c.w.u typu: SG(S) 500, SG(S) 720, SG(S) 1000, SG(S) 1500 SGW(S) 500, SGW(S) 720, SGW(S) 1000, SGW(S) 1500 SGW(S)B 500, SGW(S)B 720, SGW(S)B 800 SGW(S)B 1000, SGW(S)B 1500 Instrukcja obsługi i montażu. Karta gwarancyjna. Do których odnosi się niniejsza deklaracja są zgodne z n/w dyrektywą: - dyrektywa dot. urządzeń ciśnieniowych 97/23/WE Głubczyce (Miejscowość i data)... (Podpis osoby upoważnionej) 9

10 Instrukcja obsługi i montażu. Karta gwarancyjna. 10

11 Instrukcja obsługi i montażu. Karta gwarancyjna. 11

12 Instrukcja obsługi i montażu. Karta gwarancyjna. 1 L GS4 TYP: SG(S) 500 An GS3 GS2 GS1 0 Galmet Sp. z o. o. Sp. K. ul. Raciborska 36, Głubczyce tel: ; fax: ; e mail: galmet@galmet.com.pl 12

13 Parametry techniczne Oznaczenia SG(S) 500 Pojemność l 500 Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie próbne zbiornika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Wymiary Wysokość przyłącza z.w.u. GS1 mm 240 Wysokość osłony czujnika (c.o.) GS2 mm 530 Wysokość przyłącza cyrkulacji GS3 mm 850 Wysokość przyłącza c.w.u. GS4 mm 1650 Wysokość urządzenia L mm 1850 Średnica zbiornika (bez izolacji) Ø mm 600 Średnica z izolacją Ø mm 700/800* Izolacja z twardej pianki poliuretanowej mm 50/100* Obudowa zewnętrzna skay Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 E-mufa (grzałka) Gw 1 1/2 Kołnierz Ø Ø180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa ø38x400mm Korek 2 Waga (pusty) kg 168 *-miękka pianka poliuretanowa 100mm (rozbieralna) Instrukcja obsługi i montażu. Karta gwarancyjna. 13

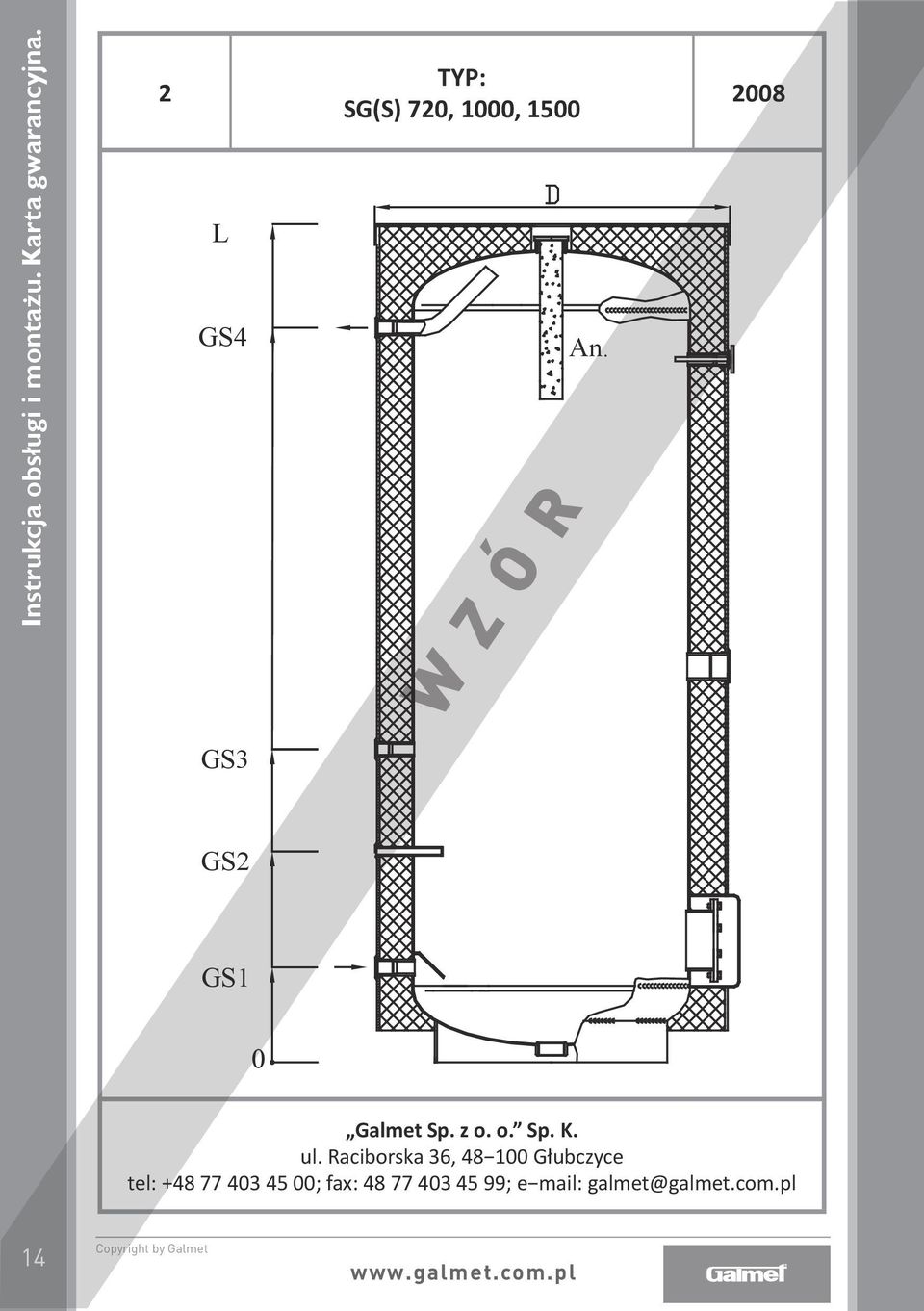

14 Instrukcja obsługi i montażu. Karta gwarancyjna. 2 L GS4 TYP: SG(S) 720, 1000, 1500 An GS3 GS2 GS1 Galmet Sp. z o. o. Sp. K. ul. Raciborska 36, Głubczyce tel: ; fax: ; e mail: galmet@galmet.com.pl 14

15 Parametry techniczne Oznaczenia SG(S) 720 Pojemność l 720 Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie próbne zbiornika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Wymiary Wysokość przyłącza z.w.u. GS1 mm 350 Wysokość osłony czujnika (c.o.) GS2 mm 650 Wysokość przyłącza cyrkulacji GS3 mm 910 Wysokość przyłącza c.w.u. GS4 mm 1770 Wysokość urządzenia L mm 2140 Średnica zbiornika (bez izolacji) Ø mm 700 Średnica z izolacją Ø mm 855/900* Izolacja z twardej pianki poliuretanowej mm 70/100 Obudowa zewnętrzna skay Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 E-mufa (grzałka) Gw 1 1/2 Kołnierz Ø Ø180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa ø38x600mm Korek 2 Waga (pusty) kg 238 *-miękka pianka poliuretanowa 100mm (rozbieralna) Instrukcja obsługi i montażu. Karta gwarancyjna. 15

16 Instrukcja obsługi i montażu. Karta gwarancyjna. Parametry techniczne Oznaczenia SG(S) 1000 Pojemność l 1000 Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie próbne zbiornika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Wymiary Spust wody Wysokość przyłącza z.w.u. GS1 mm 370 Wysokość osłony czujnika (c.o.) GS2 mm 600 Wysokość przyłącza cyrkulacji GS3 mm 750 Wysokość przyłącza c.w.u. GS4 mm 1590 Wysokość urządzenia L mm 1900 Średnica zbiornika (bez izolacji) Ø mm 900 Średnica z izolacją Ø mm 1055/1100* Izolacja z twardej pianki poliuretanowej mm 70/100* Obudowa zewnętrzna skay Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 E-mufa (grzałka) Gw 1 1/2 Kołnierz Ø Ø180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa ø38x600mm Korek 2 Waga (pusty) kg 320 *-miękka pianka poliuretanowa 100mm (rozbieralna) 16

17 Parametry techniczne Oznaczenia SG(S) 1500 Pojemność l 1500 Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie próbne zbiornika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Wymiary Spust wody Wysokość przyłącza z.w.u. GS1 mm 370 Wysokość osłony czujnika (c.o.) GS2 mm 600 Wysokość przyłącza cyrkulacji GS3 mm 750 Wysokość przyłącza c.w.u. GS4 mm 2270 Wysokość urządzenia L mm 2730 Średnica zbiornika (bez izolacji) Ø mm 900 Średnica z izolacją Ø mm 1055/1100* Izolacja z twardej pianki poliuretanowej mm 70/100* Obudowa zewnętrzna skay Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 E-mufa (grzałka) Gw 1 1/2 Kołnierz Ø Ø180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa ø38x600mm Korek 2 Waga (pusty) kg 420 *-miękka pianka poliuretanowa 100mm (rozbieralna) Instrukcja obsługi i montażu. Karta gwarancyjna. 17

18 Instrukcja obsługi i montażu. Karta gwarancyjna. 3 L GS6 GS5 TYP: SGW(S) 500 An GS4 GS3 GS2 GS1 0 Galmet Sp. z o. o. Sp. K. ul. Raciborska 36, Głubczyce tel: ; fax: ; e mail: galmet@galmet.com.pl 18

19 Parametry techniczne Oznaczenia SGW(S) 500 Wężownica c.o. Pojemność l 500 Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie robocze wymiennika MPa 1,6 Ciśnienie próbne zbiornika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Powierzchnia wymiennika m 2 2,0 Pojemność wymiennika l 12,6 Współczynnik wydajności NL N L 32 Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 3 Stała wydajność (70/10/45 C) l/h 1150 Moc kw 48 Stała wydajność (80/10/45 C) l/h 1530 Moc kw 64 Strata ciśnienia wymiennika mbar 195 Wymiary Wysokość przyłącza z.w.u. GS1 mm 240 Wysokość przyłącza c.o. (powrót) GS2 mm 320 Wysokość osłony czujnika (c.o.) GS3 mm 530 Wysokość przyłącza cyrkulacji GS4 mm 850 Wysokość przyłącza c.o. (zasilanie) GS5 mm 970 Wysokość przyłącza c.w.u. GS6 mm 1650 Wysokość urządzenia L mm 1890 Średnica zbiornika (bez izolacji) Ø mm 600 Średnica z izolacją Ø mm 700/800* Izolacja z twardej pianki poliuretanowej mm 70/100* Obudowa zewnętrzna Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 Obieg c.o. (zasilanie/powrót) Gw 1 E-mufa (grzałka) Gw 11/2 Kołnierz Ø 180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa ø38x400mm Korek 2 Waga (pusty) kg 195 skay Instrukcja obsługi i montażu. Karta gwarancyjna. *-miękka pianka poliuretanowa 100mm (rozbieralna) 19

20 Instrukcja obsługi i montażu. Karta gwarancyjna. 4 L GS6 GS5 TYP: SGW(S) 720, 1000, 1500 An GS4 GS3 GS2 GS1 0 Galmet Sp. z o. o. Sp. K. ul. Raciborska 36, Głubczyce tel: ; fax: ; e mail: galmet@galmet.com.pl 20

21 Parametry techniczne Oznaczenia SGW(S) 720 Wężownica c.o. Pojemność l 720 Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie robocze wymiennika MPa 1,6 Ciśnienie próbne zbiornika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Powierzchnia wymiennika m 2 2,4 Pojemność wymiennika l 15,8 Współczynnik wydajności NL N L 32 Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 4 Stała wydajność (70/10/45 C) l/h 1380 Moc kw 57,6 Stała wydajność (80/10/45 C) l/h 1840 Moc kw 76,8 Strata ciśnienia wymiennika mbar 195 Wymiary Wysokość przyłącza z.w.u. GS1 mm 350 Wysokość przyłącza c.o. (powrót) GS2 mm 430 Wysokość osłony czujnika (c.o.) GS3 mm 650 Wysokość przyłącza cyrkulacji GS4 mm 910 Wysokość przyłącza c.o. (zasilanie) GS5 mm 1030 Wysokość przyłącza c.w.u. GS6 mm 1770 Wysokość urządzenia L mm 2140 Średnica zbiornika (bez izolacji) Ø mm 700 Średnica z izolacją Ø mm 855/900* Izolacja z twardej pianki poliuretanowej mm 70/100* Obudowa zewnętrzna Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 Obieg c.o. (zasilanie/powrót) Gw 1 E-mufa (grzałka) Gw 1 1/2 Kołnierz Ø 180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa ø38x600mm Korek 2 Waga (pusty) kg 260 skay Instrukcja obsługi i montażu. Karta gwarancyjna. *-miękka pianka poliuretanowa 100mm (rozbieralna) 21

22 Instrukcja obsługi i montażu. Karta gwarancyjna. Parametry techniczne Oznaczenia SGW(S) 1000 Wężownica c.o. Pojemność l 1000 Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie robocze wymiennika MPa 1,6 Ciśnienie próbne zbiornika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Powierzchnia wymiennika m 2 2,7 Pojemność wymiennika l 17,6 Współczynnik wydajności NL N L 43 Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 4,5 Stała wydajność (70/10/45 C) l/h 1580 Moc kw 64,8 Stała wydajność (80/10/45 C) l/h 2110 Moc kw 86,4 Strata ciśnienia wymiennika mbar 305 Wymiary Spust wody Wysokość przyłącza z.w.u. GS1 mm 370 Wysokość przyłącza c.o. (powrót) GS2 mm 450 Wysokość osłony czujnika (c.o.) GS3 mm 600 Wysokość przyłącza cyrkulacji GS4 mm 750 Wysokość przyłącza c.o. (zasilanie) GS5 mm 1000 Wysokość przyłącza c.w.u. GS6 mm 1590 Wysokość urządzenia L mm 1900 Średnica zbiornika (bez izolacji) Ø mm 900 Średnica z izolacją Ø mm 1055/1100* Izolacja z twardej pianki poliuretanowej mm 70/100* Obudowa zewnętrzna Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 Obieg c.o. (zasilanie/powrót) Gw 1 E-mufa (grzałka) Gw 11/2 Kołnierz Ø 180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa ø38x600mm Korek 2 Waga (pusty) kg 415 skay *-miękka pianka poliuretanowa 100mm (rozbieralna) 22

23 Parametry techniczne Oznaczenia SGW(S) 1500 Wężownica c.o. Pojemność l 1500 Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie robocze wymiennika MPa 1,6 Ciśnienie próbne zbiornika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Powierzchnia wymiennika m 2 2,7 Pojemność wymiennika l 17,6 Współczynnik wydajności NL N L 43 Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 4,5 Stała wydajność (70/10/45 C) l/h 1580 Moc kw 64,8 Stała wydajność (80/10/45 C) l/h 2110 Moc kw 86,4 Strata ciśnienia wymiennika mbar 305 Wymiary Spust wody Wysokość przyłącza z.w.u. GS1 mm 370 Wysokość przyłącza c.o. (powrót) GS2 mm 450 Wysokość osłony czujnika (c.o.) GS3 mm 600 Wysokość przyłącza cyrkulacji GS4 mm 750 Wysokość przyłącza c.o. (zasilanie) GS5 mm 1000 Wysokość przyłącza c.w.u. GS6 mm 2270 Wysokość urządzenia L mm 2730 Średnica zbiornika (bez izolacji) Ø mm 900 Średnica z izolacją Ø mm 1055/1100* Izolacja z twardej pianki poliuretanowej mm 70/100* Obudowa zewnętrzna Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 Obieg c.o. (zasilanie/powrót) Gw 1 E-mufa (grzałka) Gw 11/2 Kołnierz Ø 180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa ø38x600mm Korek 2 Waga (pusty) kg 540 skay Instrukcja obsługi i montażu. Karta gwarancyjna. *-miękka pianka poliuretanowa 100mm (rozbieralna) 23

24 Instrukcja obsługi i montażu. Karta gwarancyjna. 5 L GS9 GS8 GS7 GS6 GS5 TYP: SGW(S)B 500 An GS4 GS3 GS2 GS1 0 Galmet Sp. z o. o. Sp. K. ul. Raciborska 36, Głubczyce tel: ; fax: ; e mail: galmet@galmet.com.pl 24

25 Parametry techniczne Oznaczenia SGW(S)B 500 Wężownice solarna c.o. Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 10 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie próbne zbiornika MPa 1,6 Ciśnienie robocze wymiennika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Powierzchnia wymiennika m 2 2,0 1,1 Pojemność wymiennika l 12,6 6,5 Współczynnik wydajności NL N L 17,5 2,5 Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 2,7 1,2 Stała wydajność (70/10/45 C) l/h Moc kw 48 26,4 Stała wydajność (80/10/45 C) l/h Moc kw 64 35,2 Strata ciśnienia wymiennika mbar Wymiary Wysokość przyłącza z.w.u. GS1 mm 240 Wysokość przyłącza solarnego (powrót) GS2 mm 320 Wysokość osłony czujnika (solarnego) GS3 mm 530 Wysokość przyłącza cyrkulacji. GS4 mm 850 Wysokość przyłącza solarnego (zasilanie) GS5 mm 970 Wysokość przyłącza c.o. (powrót) GS6 mm 1090 Wysokość osłony czujnika (c.o) GS7 mm 1260 Wysokość przyłącza c.o. (zasilanie) GS8 mm 1440 Wysokość przyłącza c.w.u. GS9 mm 1650 Wysokość urządzenia L mm 1890 Średnica zbiornika (bez izolacji) Ø mm 600 Średnica z izolacją Ø mm 700/800* Izolacja z twardej pianki poliuretanowej mm 50/100* Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 Obieg c.o. (zasilanie/powrót) Gw 1 Obieg solarny (zasilanie/powrót) Gw 1 E-mufa (grzałka) Gw 1 1/2 Kołnierz Ø 180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa ø38x600mm Korek 2 Waga (pusty) kg 215 Instrukcja obsługi i montażu. Karta gwarancyjna. *-miękka pianka poliuretanowa 100mm (rozbieralna) 25

26 Instrukcja obsługi i montażu. Karta gwarancyjna. 6 L GS9 GS8 GS7 GS6 GS5 GS4 TYP: SGW(S)B 720, 1000, 1500 An GS3 GS2 GS1 0 Galmet Sp. z o. o. Sp. K. ul. Raciborska 36, Głubczyce tel: ; fax: ; e mail: galmet@galmet.com.pl 26

27 Parametry techniczne Oznaczenia SGW(S)B 720 Wężownice solarna c.o. Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie próbne zbiornika MPa 1,6 Ciśnienie robocze wymiennika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Powierzchnia wymiennika m 2 2,4 1,2 Pojemność wymiennika l 15,8 8 Współczynnik wydajności NL N L Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 4 1,4 Stała wydajność (70/10/45 C) l/h Moc kw 57,6 28,8 Stała wydajność (80/10/45 C) l/h Moc kw 76,8 38,4 Strata ciśnienia wymiennika mbar Wymiary Wysokość przyłącza z.w.u. GS1 mm 350 Wysokość przyłącza solarnego (powrót) GS2 mm 430 Wysokość osłony czujnika (solarnego) GS3 mm 650 Wysokość przyłącza cyrkulacji. GS4 mm 910 Wysokość przyłącza solarnego (zasilanie) GS5 mm 1030 Wysokość przyłącza c.o. (powrót) GS6 mm 1180 Wysokość osłony czujnika (c.o) GS7 mm 1330 Wysokość przyłącza c.o. (zasilanie) GS8 mm 1480 Wysokość przyłącza c.w.u. GS9 mm 1770 Wysokość urządzenia L mm 2140 Średnica zbiornika (bez izolacji) Ø mm 700 Średnica z izolacją Ø mm 855/900* Izolacja z twardej pianki poliuretanowej mm 70/100* Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 Obieg c.o. (zasilanie/powrót) Gw 1 Obieg solarny (zasilanie/powrót) Gw 1 E-mufa (grzałka) Gw 1 1/2 Kołnierz Ø 180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa Korek 2 Waga (pusty) kg 296 Instrukcja obsługi i montażu. Karta gwarancyjna. *-miękka pianka poliuretanowa 100mm (rozbieralna) 27

28 Instrukcja obsługi i montażu. Karta gwarancyjna. Parametry techniczne Oznaczenia SGW(S)B 1000 Wężownice solarna c.o. Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie próbne zbiornika MPa 1,6 Ciśnienie robocze wymiennika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Powierzchnia wymiennika m 2 2,7 1,5 Pojemność wymiennika l 17,6 8,6 Współczynnik wydajności NL N L Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 4,5 2,1 Stała wydajność (70/10/45 C) l/h Moc kw 64,8 36 Stała wydajność (80/10/45 C) l/h Moc kw 86,4 48 Strata ciśnienia wymiennika mbar Wymiary Spust wody Wysokość przyłącza z.w.u. GS1 mm 370 Wysokość przyłącza solarnego (powrót) GS2 mm 450 Wysokość osłony czujnika (solarnego) GS3 mm 600 Wysokość przyłącza cyrkulacji. GS4 mm 750 Wysokość przyłącza solarnego (zasilanie) GS5 mm 1000 Wysokość przyłącza c.o. (powrót) GS6 mm 1100 Wysokość osłony czujnika (c.o) GS7 mm 1250 Wysokość przyłącza c.o. (zasilanie) GS8 mm 1400 Wysokość przyłącza c.w.u. GS9 mm 1590 Wysokość urządzenia L mm 1900 Średnica zbiornika (bez izolacji) Ø mm 900 Średnica z izolacją Ø mm 1055/1100* Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 Obieg c.o. (zasilanie/powrót) Gw 1 Obieg solarny (zasilanie/powrót) Gw 1 E-mufa (grzałka) Gw 1 1/2 Kołnierz Ø 180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa Korek 2 Waga (pusty) kg 475 *-miękka pianka poliuretanowa 100mm (rozbieralna) 28

29 Parametry techniczne Oznaczenia SGW(S)B 1500 Wężownice c.o. c.o. Maksymalna dopuszczalna temperatura C 100 Maksymalne dopuszczalne ciśnienie MPa 1,0 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie próbne zbiornika MPa 1,6 Ciśnienie robocze wymiennika MPa 1,6 Samoczynny spadek temp. wody Dt 0,9 Powierzchnia wymiennika m 2 2,7 1,5 Pojemność wymiennika l 4,5 3,3 Współczynnik wydajności NL N L Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 4,5 2,1 Stała wydajność (70/10/45 C) l/h Moc kw 64,8 36 Stała wydajność (80/10/45 C) l/h Moc kw 86,4 48 Strata ciśnienia wymiennika mbar Wymiary Spust wody Wysokość przyłącza z.w.u. GS1 mm 370 Wysokość przyłącza solarnego (powrót) GS2 mm 450 Wysokość osłony czujnika (solarnego) GS3 mm 600 Wysokość przyłącza cyrkulacji. GS4 mm 750 Wysokość przyłącza solarnego (zasilanie) GS5 mm 1000 Wysokość przyłącza c.o. (powrót) GS6 mm 1100 Wysokość osłony czujnika (c.o) GS7 mm 1250 Wysokość przyłącza c.o. (zasilanie) GS8 mm 1400 Wysokość przyłącza c.w.u. GS9 mm 2270 Wysokość urządzenia L mm 2730 Średnica zbiornika (bez izolacji) Ø mm 900 Średnica z izolacją Ø mm 1055/1100* Izolacja z twardej pianki poliuretanowej mm 70/100* Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 1 Cyrkulacja Gw 3/4 Obieg c.o. (zasilanie/powrót) Gw 1 Obieg solarny (zasilanie/powrót) Gw 1 E-mufa (grzałka) Gw 1 1/2 Kołnierz Ø 180/115 Osłona czujnika R 3/8" Termometr Gw 1/2 Anoda magnezowa Korek 2 Waga (pusty) kg 580 Instrukcja obsługi i montażu. Karta gwarancyjna. *-miękka pianka poliuretanowa 100mm (rozbieralna) 29

30 Instrukcja obsługi i montażu. Karta gwarancyjna. 7 TYP: SGW(S)B Slim 800, 1000 D d L GS9 GS8 GS7 GS6 GS5 GS GS3 GS2 GS1 Galmet Sp. z o. o. Sp. K. ul. Raciborska 36, Głubczyce tel: ; fax: ; e mail: galmet@galmet.com.pl 30

31 Parametry techniczne Oznaczenia SGW(S)B Slim 800 Wężownica solarna c.o. Pojemność l 780 Temperatura robocza C 100 Ciśnienie robocze zbiornika MPa 1 Ciśnienie robocze wymiennika MPa 1,6 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie próbne zbiornika MPa 1,6 Powierzchnia wymiennika m 2 2,4 1,2 Pojemność wymiennika l 15,1 7,5 Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 3,3 3,3 Stała wydajność (70/10/45 C) l/h Moc kw 44,5 24,5 Stała wydajność (80/10/45 C) l/h Moc kw 47,5 26 Strata ciśnienia wymiennika mbar Wymiary Wysokość przyłącza z.w.u. GS1 mm 210 Wysokość przyłącza solarnego (powrót) GS2 mm 380 Wysokość osłony czujnika (solarnego) GS3 mm 610 Wysokość przyłącza solarnego (zasilanie) GS4 mm 1030 Wysokość przyłącza c.o. (powrót) GS5 mm 1145 Wysokość osłony czujnika (c.o.) GS6 mm 1245 Wysokość przyłącza cyrkulacji GS7 mm 1352 Wysokość przyłącza c.o. (zasilanie) GS8 mm 1465 Wysokość przyłącza c.w.u. GS9 mm 1610 Wysokość urządzenia L mm 1900 Średnica zbiornika (bez izolacji) d Ø 790 Średnica z izolacją D Ø 990 Izolacja z miękkiej pianki poliuretanowej mm 100 Obudowa zewnętrzna Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 6/4 Cyrkulacja Gw 5/4 Obieg c.o. (zasilanie/powrót) Gw 1 Obieg solarny (zasilanie/powrót) Gw. 1 E-mufa (grzałka) Gw. 1 ½ Kołnierz Ø 280/205 Osłona czujnika Gw. 1/2" Termometr Gw 1/2 Anoda magnezowa An. 2 Waga (pusty) kg 290 skay Instrukcja obsługi i montażu. Karta gwarancyjna. *-miękka pianka poliuretanowa 100mm (rozbieralna) 31

32 Instrukcja obsługi i montażu. Karta gwarancyjna. Parametry techniczne Oznaczenia SGW(S)B Slim 1000 Wężownica solarna c.o. Pojemność l 900 Temperatura robocza C 100 Ciśnienie robocze zbiornika MPa 1 Ciśnienie robocze wymiennika MPa 1,6 Ciśnienie obliczeniowe zbiornika MPa 1,1 Ciśnienie próbne zbiornika MPa 1,6 Powierzchnia wymiennika m 2 3,7 1,8 Pojemność wymiennika l 23,3 11,3 Zapotrzebowanie na wodę grzewczą c.o. m 3 /h 5,3 5,3 Stała wydajność (70/10/45 C) l/h Moc kw Stała wydajność (80/10/45 C) l/h Moc kw Strata ciśnienia wymiennika mbar Wymiary Wysokość przyłącza z.w.u. GS1 mm 210 Wysokość przyłącza solarnego (powrót) GS2 mm 380 Wysokość osłony czujnika (solarnego) GS3 mm 610 Wysokość przyłącza solarnego (zasilanie) GS4 mm 1265 Wysokość przyłącza c.o. (powrót) GS5 mm 1380 Wysokość osłony czujnika (c.o.) GS6 mm 1510 Wysokość przyłącza cyrkulacji GS7 mm 1640 Wysokość przyłącza c.o. (zasilanie) GS8 mm 1810 Wysokość przyłącza c.w.u. GS9 mm 1910 Wysokość urządzenia L mm 2000 Średnica zbiornika (bez izolacji) d Ø 790 Średnica z izolacją D Ø 990 Izolacja z miękkiej pianki poliuretanowej mm 100 Obudowa zewnętrzna Przyłącza hydrauliczne Zimna woda / ciepła woda Gw 6/4 Cyrkulacja Gw 5/4 Obieg c.o. (zasilanie/powrót) Gw 1 Obieg solarny (zasilanie/powrót) Gw. 1 E-mufa (grzałka) Gw. 1 ½ Kołnierz Ø 280/205 Osłona czujnika Gw. 1/2" Termometr Gw 1/2 Anoda magnezowa An. 2 Waga (pusty) kg 355 skay *-miękka pianka poliuretanowa 100mm (rozbieralna) 32

33 Instrukcja obsługi i montażu. Karta gwarancyjna. 33

34 Instrukcja obsługi i montażu. Karta gwarancyjna. 34

35 K a r t a g w a r a n c y j n a L.p. Data przyjęcia Opis naprawy Podpis serwisu Podpis właściciela Data naprawy Data naprawy Data naprawy Data naprawy Zakres naprawy Zakres naprawy Zakres naprawy Zakres naprawy Pieczęć serwisu Pieczęć serwisu Pieczęć serwisu Pieczęć serwisu Nazwisko i adres właściciela Nazwisko i adres właściciela Nazwisko i adres właściciela Nazwisko i adres właściciela Podpis właściciela Podpis właściciela Podpis właściciela Podpis właściciela
