Kompletny zestaw nagłośnienia MKN-160

Transkrypt

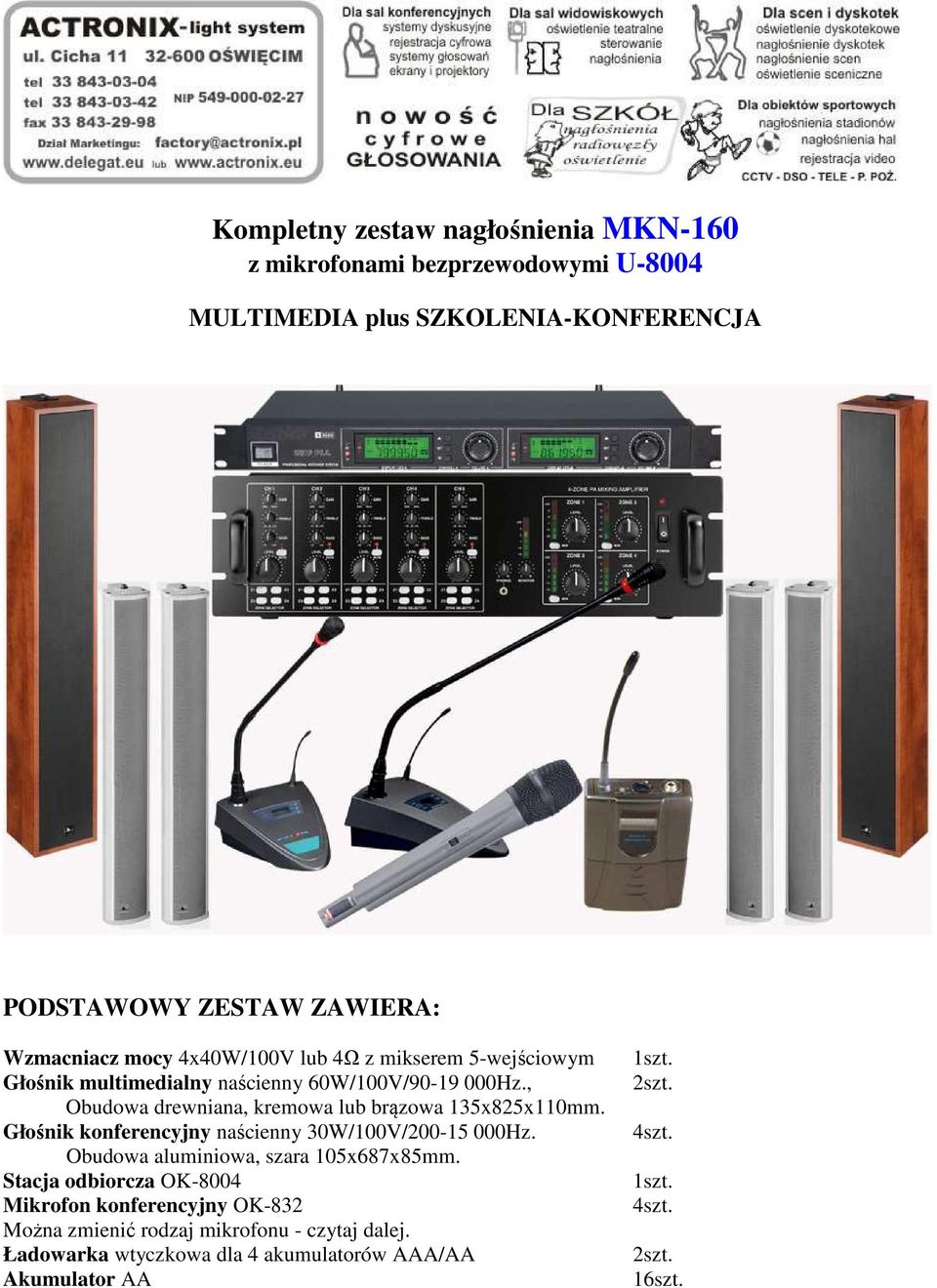

1 Kompletny zestaw nagłośnienia MKN-160 z mikrofonami bezprzewodowymi U-8004 MULTIMEDIA plus SZKOLENIA-KONFERENCJA PODSTAWOWY ZESTAW ZAWIERA: Wzmacniacz mocy 4x40W/100V lub 4Ω z mikserem 5-wejściowym Głośnik multimedialny naścienny 60W/100V/ Hz., Obudowa drewniana, kremowa lub brązowa 135x825x110mm. Głośnik konferencyjny naścienny 30W/100V/ Hz. Obudowa aluminiowa, szara 105x687x85mm. Stacja odbiorcza OK-8004 Mikrofon konferencyjny OK-832 Można zmienić rodzaj mikrofonu - czytaj dalej. Ładowarka wtyczkowa dla 4 akumulatorów AAA/AA Akumulator AA 1szt. 2szt. 4szt. 1szt. 4szt. 2szt. 16szt.

2 NAGŁOŚNIENIE Jest to kompletna część mocy (nagłośnienie), która stanowi u nas bazę do rozbudowy. Zestaw składa się z dwóch systemów nagłośnienia zasilanego jednym specjalnym wzmacniaczem. I. MULTIMEDIA a) dwa wysokiej jakości głośniki b) dwa tory wzmacniacza (może być tryb stereo) c) służy do odtwarzania zawartości audio z komputera, DVD, wideo-konferencji itp. II. KONFERENCJA a) cztery (i więcej) głośników - naściennych lub sufitowych b) dwa tory wzmacniacza c) służy do transmisji dźwięku z mikrofonów bezprzewodowych lub systemu dyskusyjnego III. SYSTEM UNIWERSALNY a) Jeśli powyższe dwa systemy sprzęgniemy ze sobą włączając specjalne przyciski we wzmacniaczu, to powstanie pełne nagłośnienie uniwersalne. b) mamy tu do dyspozycji cztery tory wzmacniacza c) transmisja dźwięku odbywa się ze wszystkich urządzeń i we wszystkich głośnikach jednocześnie. MIKROFONY BEZPRZEWODOWE Do zestawu dołączamy komplet mikrofonów bezprzewodowych w konfiguracji stosownej do potrzeb. Zakładamy tutaj, że potrzebny jest zestaw nagłośnienia stosowany jedynie do szkoleń. Oznacza to, że potrzebne są mikrofony w minimalnej ilości, a najlepiej różnego typu. Przyjęto mikrofony bezprzewodowe, choć mikrofony przewodowe mogą je zamienić. Stacja odbiorcza mikrofonów zajmuje jeden lub cztery kanały miksera, bo wyposażona jest w wyjście zsumowane lub oddzielne dla każdego mikrofonu. Zastosuj jedno wyjście zsumowane. W sali szkoleniowej "jeden mówi - reszta słucha", czasami z sali zadawane są pytania. Dlatego należy dokładnie przemyśleć - ile i jakiego typu mikrofony zastosujemy. Stacja odbiorcza U-8004 obsłuży jednocześnie do czterech mikrofonów bezprzewodowych dowolnego typu. Można oczywiście zwiększyć ich ilość przez zmianę stacji na U-8008 lub zwielokrotniać ilość stacji. Szukaj w naszej ofercie innych zestawów. Zwróć uwagę, że stacja U-8004 pozwoli na załączenie jednoczesne do 4 mikrofonów dowolnego typu. To od Twoich potrzeb zależy jakie mikrofony wybierzesz: pulpitowe, do ręki czy do ubrania. Można oczywiście zakupić więcej mikrofonów niż cztery i stosować je w zależności od potrzeb, ale pamiętaj, że jednocześnie można załączyć tylko cztery mikrofony (nadajniki). W tabelce cenowej zaproponowaliśmy: dwa pulpitowe, jeden do ręki i jeden do ubrania. Pulpitowe: dla osób siedzących przy stole lub na mównicę, do ręki dla zadających pytania z sali a do ubrania (z mikrofonem w klapie i na głowę) dla osoby poruszającej się po sali. Ty decyduj, co chcesz zmienić - cena jest taka sama. W zestawach mikrofonowych znajdują się również dwa komplety akumulatorów i ładowarki. Choć dobrze naładowane akumulatory pracują 6-7godzin, to drugi naładowany komplet akumulatorów może okazać się zbawienny. UWAGI: Ten zestaw można rozbudować o systemy dyskusyjne: przewodowe lub bezprzewodowe. Z wyjścia we wzmacniaczu można nagrywać na dowolnym rejestratorze. Podłączysz też sygnał z nagłośnienia do Internetu oraz z Internetu do nagłośnienia (wideo-konferencje). Podłączysz komputer do odtwarzania filmów i prezentacji. Do zestawu mikrofonowego oferujemy kontenery transportowo-magazynowe. Dostarczymy lub podłączymy Twój rejestrator cyfrowy mp3. Sprzęt elektroniczny (wzmacniacz i odbiornik) powinien być w szafce - może być meblowa. Ten folder to tylko NASZA PROPOZYCJA, którą możemy skorygować w zależności od potrzeb. Zastosowany tu wzmacniacz występuje również w wersji 4x120W, co oznacza, ze możemy zbudować dużo większe nagłośnienie.

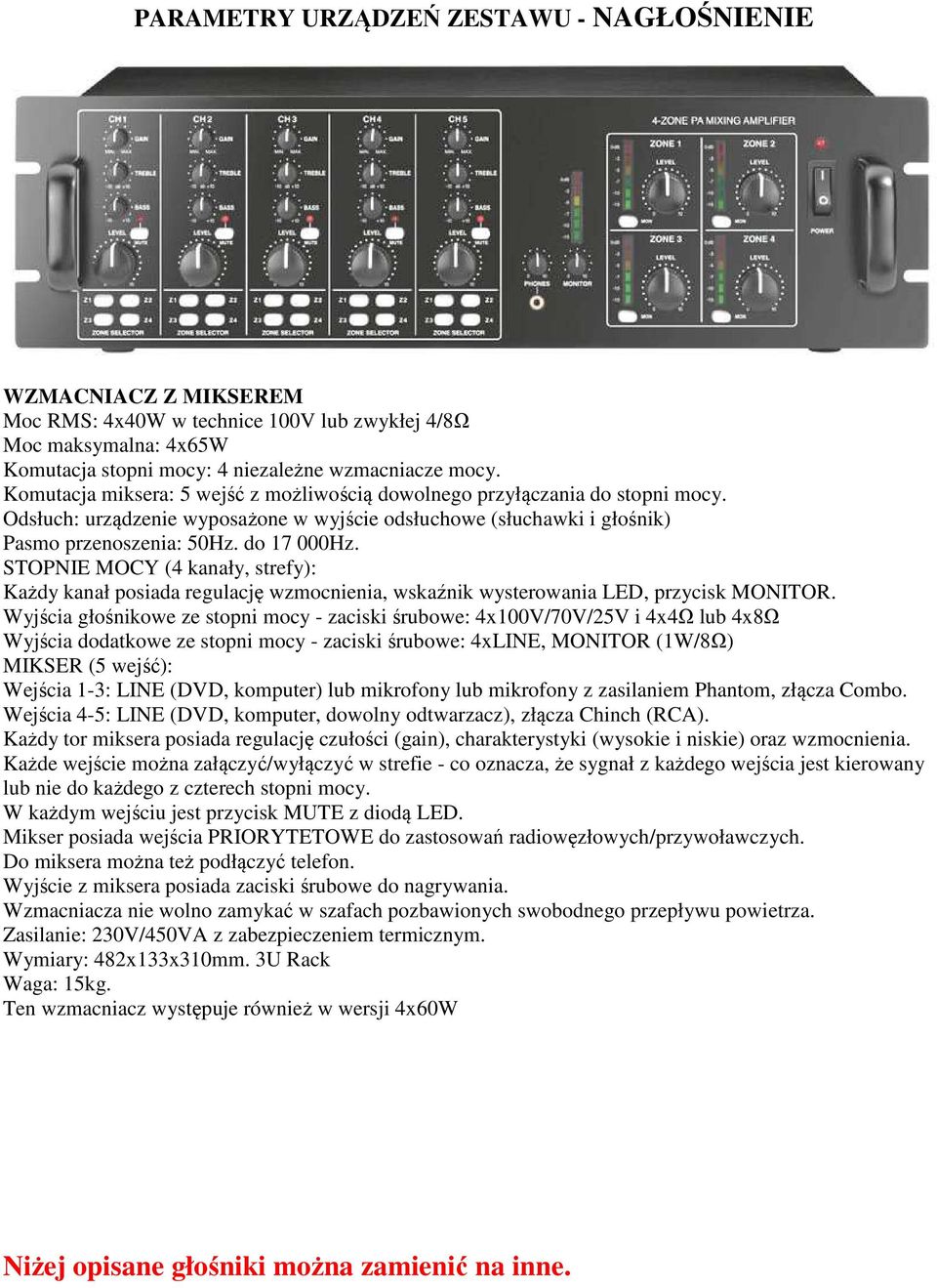

3 PARAMETRY URZĄDZEŃ ZESTAWU - NAGŁOŚNIENIE WZMACNIACZ Z MIKSEREM Moc RMS: 4x40W w technice 100V lub zwykłej 4/8Ω Moc maksymalna: 4x65W Komutacja stopni mocy: 4 niezależne wzmacniacze mocy. Komutacja miksera: 5 wejść z możliwością dowolnego przyłączania do stopni mocy. Odsłuch: urządzenie wyposażone w wyjście odsłuchowe (słuchawki i głośnik) Pasmo przenoszenia: 50Hz. do Hz. STOPNIE MOCY (4 kanały, strefy): Każdy kanał posiada regulację wzmocnienia, wskaźnik wysterowania LED, przycisk MONITOR. Wyjścia głośnikowe ze stopni mocy - zaciski śrubowe: 4x100V/70V/25V i 4x4Ω lub 4x8Ω Wyjścia dodatkowe ze stopni mocy - zaciski śrubowe: 4xLINE, MONITOR (1W/8Ω) MIKSER (5 wejść): Wejścia 1-3: LINE (DVD, komputer) lub mikrofony lub mikrofony z zasilaniem Phantom, złącza Combo. Wejścia 4-5: LINE (DVD, komputer, dowolny odtwarzacz), złącza Chinch (RCA). Każdy tor miksera posiada regulację czułości (gain), charakterystyki (wysokie i niskie) oraz wzmocnienia. Każde wejście można załączyć/wyłączyć w strefie - co oznacza, że sygnał z każdego wejścia jest kierowany lub nie do każdego z czterech stopni mocy. W każdym wejściu jest przycisk MUTE z diodą LED. Mikser posiada wejścia PRIORYTETOWE do zastosowań radiowęzłowych/przywoławczych. Do miksera można też podłączyć telefon. Wyjście z miksera posiada zaciski śrubowe do nagrywania. Wzmacniacza nie wolno zamykać w szafach pozbawionych swobodnego przepływu powietrza. Zasilanie: 230V/450VA z zabezpieczeniem termicznym. Wymiary: 482x133x310mm. 3U Rack Waga: 15kg. Ten wzmacniacz występuje również w wersji 4x60W Niżej opisane głośniki można zamienić na inne.

4 GŁOŚNIKI MULTIMEDIALNE NAŚCIENNE (2szt). W tym zestawie, głośniki te zastosowano do odtwarzania najwyższej jakości muzyki z DVD lub z komputera. Każdy z nich przyłączamy do oddzielnego kanału wzmacniacza (strefa I. i II.). Do tych kanałów (stref) przyłączamy (przyciskami) wejście 1 lub 1 i 2 miksera. W ten sposób transmitujemy zawartość muzyczną tylko przez te głośniki (mono lub stereo). Jest to głośnik o wyjątkowo dobrych parametrach a dzięki temu bardzo dobrze odtwarzający muzykę. Powinniśmy je montować po obu stronach ekranu. PODSTAWOWE PARAMETRY Moc: 60W/100V z odczepami dla 30W/15W Pasmo przenoszenia: 90Hz. do Hz. Obudowa wykonana z drewna co polepsza jakość. Oferowane kolory: brąz lub szary. W komplecie uchwyty montażowe. Wymiary: 135 x 825 x 110mm. Waga: 7,3kg. GŁOŚNIKI KONFERENCYJNE NAŚCIENNE (4szt.) W zestawie przeznaczamy je do transmisji sygnału z mikrofonów konferencyjnych (dowolnych). Należy je rozmieścić na pozostałej części sali konferencyjnej, tak by jak najdokładniej pokrywały dźwiękiem powierzchnię z uczestnikami konferencji. Decyzja o sposobie montażu (pionowo/poziomo oraz miejsca), jest tak dalece indywidualna, że tutaj nie da się tego wyznaczyć. Zapytaj, pomożemy. Łączymy je po dwa (równolegle i w fazie) do dwóch pozostałych wyjść wzmacniacza (strefa III. i IV.) Jeśli potrzeba nieco dokładniej rozłożyć dźwięk na tej części sali, trzeba zwiększyć ich ilość do 2x3głośniki (a nawet 2x4). Można wówczas zastosować nieco słabsze głośniki. PODSTAWOWE PARAMETRY Moc: 30W/100V z pięciopunktowym regulatorem mocy Pasmo przenoszenia: 200Hz. do Hz. Obudowa wykonana z aluminium Kolor: szary W komplecie uchwyty montażowe. Wymiary: 106 x 688 x 86mm. Waga: 4,2kg.

5 ZAMIENNIKI GŁOŚNIKÓW MULTIMEDIALNYCH O tym, czy należy zmienić głośniki multimedialne na głośniki (kolumny) innego typu, należy zdecydować z rozwagą, biorąc pod uwagę: a) Głośniki naścienne czy głośniki sufitowe? Wyjaśniamy: głośniki multimedialne z założenia muszą być jak najwyższych parametrów, ponieważ muszą przetwarzać muzykę w jak najszerszym paśmie. Nie mogą też mieć mniejszej mocy jak 40/60W. W większości przypadków głośniki (kolumny) naścienne (czy stojące) mają lepsze parametry od głośników sufitowych. Są oczywiście wyjątki. Zwracamy tu uwagę, że wzmacniacz może pracować z głośnikami (kolumnami) domowymi (nie 100V). SUFITOWE. Gdyby należało zastosować głośniki multimedialne w postaci głośników sufitowych, to zaoferowalibyśmy głośniki szerokopasmowe, najlepiej po dwie sztuki na kanał (łącznie 4szt.). Należy je również rozmieścić na suficie w nieco inny sposób niż głośniki naścienne. Można nawet dopuścić głośniki pełno-pasmowe samochodowe, ale ostrożnie z taką decyzją. Głośniki nisko-omowe należy zasilić kablem głośnikowym dużo grubszym niż głośniki 100V. Jeżeli nie znasz się na tym - prosimy o kontakt. NAŚCIENNE lub STOJĄCE - inne niż tu oferowane. Mogą to być głośniki (kolumny głośnikowe) - domowe. Pamiętaj, by ich moc nie była niższa jak 60W. Nie wierz w to, ze głośniki z mini-wieży mogą wytrzymać taką moc, nawet jeśli opisane są jako 120W. Ta moc (120W-250W!) to bzdura i zwykłe kłamstwo producentów. Jeśli masz jakiś pomysł, zadzwoń sprawdzimy i wydamy opinię o Twoim pomyśle. b) Ilość głośników multimedialnych. Jeśli są to głośniki w technice 100V, to może być ich więcej (2 do 4) na kanał. Głośniki domowe (normalne kolumny) należy stosować w takiej ilości, by połączone równolegle nie miały niższej impedancji wypadkowej jak 4ohmy. c) Zwiększenie mocy w paśmie niskich tonów (subbas). Jeśli z jakichś powodów potrzebujesz zwiększyć moc w zakresie basów, to dobrym rozwiązaniem jest dołożenie tzw. aktywnego subbasu. We wzmacniaczu jest odpowiednie wyjście liniowe. d) System głośników 100V czy normalne? Można robić co się chce w tym zakresie. Nie ma to znaczenia jakim systemem obciążymy konkretny kanał wzmacniacza 100V lub nisko-omowe. Kanały wzmacniacza są niezależne i przyjmują różne rozwiązania. PARAMETRY URZĄDZEŃ ZESTAWU - MIKROFONY BEZPRZEWODOWE.

6 ODBIORNIK OK technologia radiowa: UHF/PLL - odbierane częstotliwości: MHz. kontrolowane przez CPU - organizacja przydziału częstotliwości: 4 grupy po 8 częstotliwości każda, ustawiana - stabilność częstotliwości: +/_ 10ppm - zniekształcenia T.H.D.: <0,5% - pasmo przenoszenia: 40Hz Hz. - redukcja szumów S/N: >105dB - poziom sygnału wyjściowego: wyjścia zbalansowane: 0-600mV, nie zbalansowane 0-300mV - płyta czołowa: 2 podwójne wyświetlacze LCD, diody AF i RF, 2 bloki programowania, 4 potencjometry wzmocnienia mikrofonów, - płyta tylna: gniazda antenowe, 4 gniazda wyjściowe Jack nie zbalansowane, gniazdo wyjściowe XLR dla zsumowanego sygnału 4 mikrofonów zbalansowane, gniazdo wyjściowe Jack dla zsumowanego sygnału 4 mikrofonów nie zbalansowane. - zasilanie: zewnętrzny zasilacz (dołączony) - wymiary: standard rack 19 / 1U MIKROFON PULPITOWY (nadajnik): OK technologia radiowa: UHF/PLL, - częstotliwości pracy: MHz. 32 kanały, - stabilność częstotliwości nośnej: +/_0,005%, - odstęp sąsiedniokanałwy: 200kHz, - moc nadajnika: <10mW/e.r.p. (zmniejszana na 5mW), - aktywność nadajnika: <100%, - wkładka mikrofonowa: pojemnościowa, kierunkowa, - pasmo przenoszenia mikrofonu: 40Hz Hz., - zasilanie: 2xAA (1,5V) lub 2xAA (1,2V akumulatory), - wyposażenie: główka mikrofonu posiada świecący pierścionek LED, statyw mikrofonu - rozłączany, pojedynczo łamany (gęsia szyjka), antena - rozłączana, programator: ustawianie kanału (częstotliwości), wyświetlanie częstotliwości, wskaźnik stanu baterii, kontrolka LED - alarm stanu baterii, kontrolka LED - mikrofon włączony, klawisz: załącz /wyłącz mikrofon, przełącznik: zmniejszanie mocy (<10mW i 5mW) potencjometr: czułość mikrofonu

7 MIKROFON do RĘKI (nadajnik) OK-8H - technologia radiowa: UHF/PLL, - częstotliwości pracy: MHz. 32 kanały, - stabilność częstotliwości nośnej: +/_0,005%, - odstęp sąsiedniokanałwy: 200kHz, - moc nadajnika: <10mW/e.r.p. (zmniejszana na 5mW), - aktywność nadajnika: <100%, - wkładka mikrofonowa: dynamiczna, kierunkowa, - pasmo przenoszenia mikrofonu: 40Hz Hz., - zasilanie: 2xAA (1,5V) lub 2xAA (1,2V akumulatory), - wyposażenie: programator: ustawianie kanału (częstotliwości), wyświetlanie częstotliwości, wskaźnik stanu baterii, kontrolka LED - alarm stanu baterii przełącznik: załącz /wyłącz mikrofon, przełącznik: zmniejszanie mocy (<10mW i 5mW) TRANSMITER (nadajnik) OK-8T Inne nazwy branżowe: mikro-port, body-pack, lavalier. - technologia radiowa: UHF/PLL, - częstotliwości pracy: MHz. 32 kanały, - stabilność częstotliwości nośnej: +/_0,005%, - odstęp sąsiedniokanałwy: 200kHz, - moc nadajnika: <10mW/e.r.p. (zmniejszana na 5mW), - aktywność nadajnika: <100%, - mikrofon zewnętrzny: przypinany do klapy (lavalier) lub na głowę. - pasmo przenoszenia transmitera: 40Hz Hz., - zasilanie: 2xAA (1,5V) lub 2xAA (1,2V akumulatory), - wyposażenie: gniazdo mikrofonu (minijack 3,5mm), regulator czułości mikrofonu, załącz /wyłącz, alarm stanu baterii LED, przełącznik mocy, zaczep do ubrania. mikrofon przypinany do ubrania i/lub na głowę z wysięgnikiem pod usta programator: ustawianie kanału (częstotliwości). - wyświetlacz LCD pokazuje: kanał, poziom RF i stan baterii.

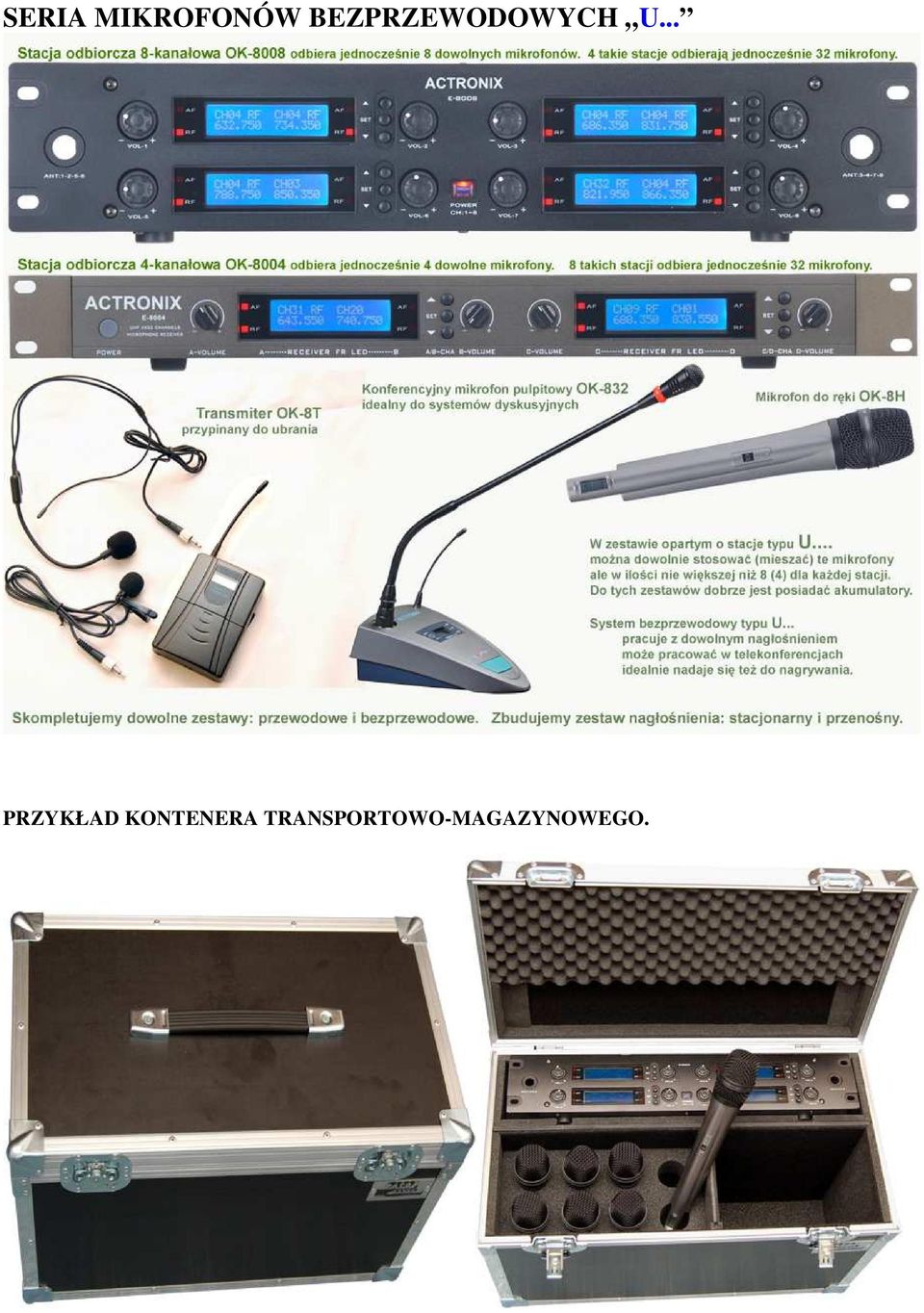

8 SERIA MIKROFONÓW BEZPRZEWODOWYCH U... PRZYKŁAD KONTENERA TRANSPORTOWO-MAGAZYNOWEGO.
