INSTRUKCJA UŻYTKOWNIKA HD H.264 DVB-T200

Transkrypt

1 INSTRUKCJA UŻYTKOWNIKA HD H.264 DVB-T200 Cyfrowy odbiornik naziemny

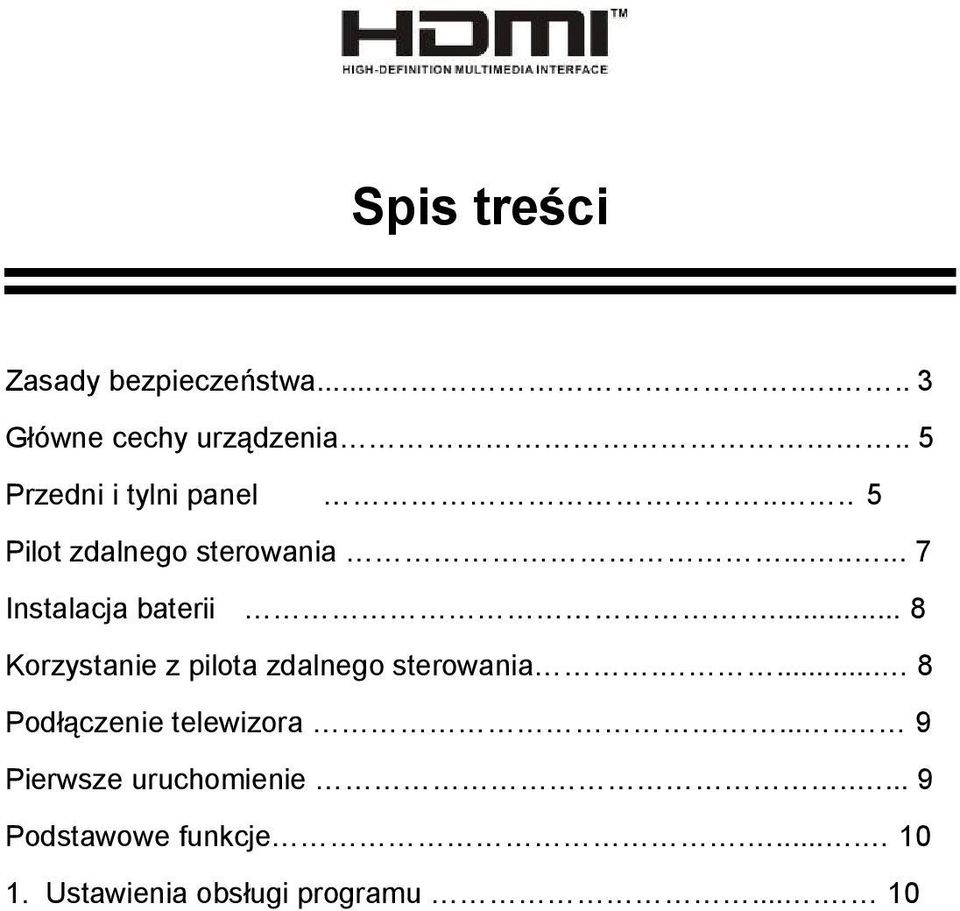

2 Spis treści Zasady bezpieczeństwa Główne cechy urządzenia.. 5 Przedni i tylni panel Pilot zdalnego sterowania Instalacja baterii... 8 Korzystanie z pilota zdalnego sterowania Podłączenie telewizora Pierwsze uruchomienie Podstawowe funkcje Ustawienia obsługi programu

3 2. Edycja programu Ustawianie ulubionego programu Przeglądanie ulubionych programów Usuwanie kanału telewizyjnego lub stacji radiowej Pomijanie programów telewizyjnych i stacji radiowych Przesunięcie programu telewizyjnego lub stacji radiowej Blokada programów Elektroniczny program telewizyjny EPG Sortowanie Logiczne numery kanałów (LCN) Obraz Wyszukiwanie kanałów Wyszukiwanie automatyczne Wyszukiwanie ręczne Ustawianie czasu Opcje System USB Rozwiązywanie problemów Specyfikacja techniczna

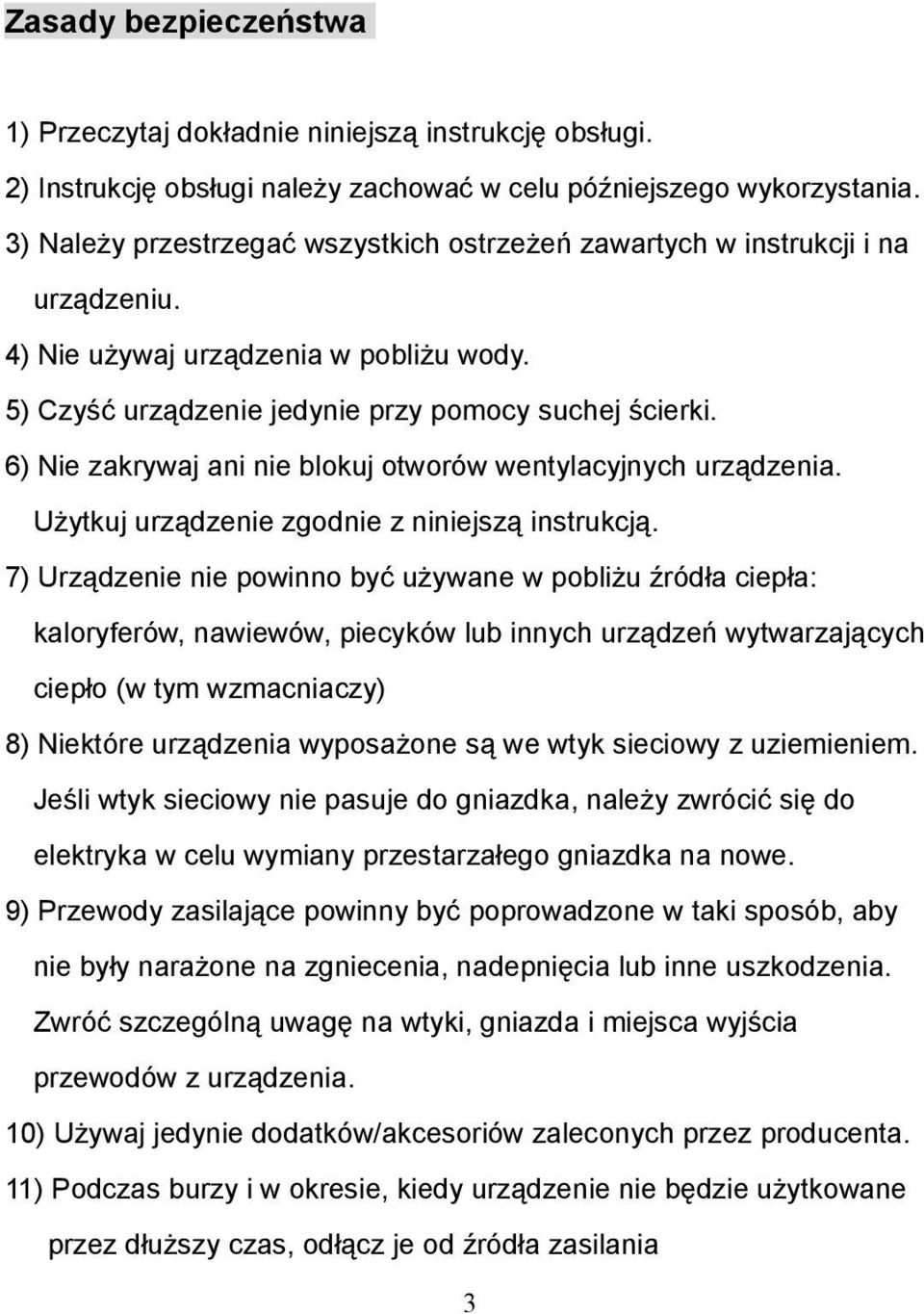

4 Zasady bezpieczeństwa 1) Przeczytaj dokładnie niniejszą instrukcję obsługi. 2) Instrukcję obsługi należy zachować w celu późniejszego wykorzystania. 3) Należy przestrzegać wszystkich ostrzeżeń zawartych w instrukcji i na urządzeniu. 4) Nie używaj urządzenia w pobliżu wody. 5) Czyść urządzenie jedynie przy pomocy suchej ścierki. 6) Nie zakrywaj ani nie blokuj otworów wentylacyjnych urządzenia. Użytkuj urządzenie zgodnie z niniejszą instrukcją. 7) Urządzenie nie powinno być używane w pobliżu źródła ciepła: kaloryferów, nawiewów, piecyków lub innych urządzeń wytwarzających ciepło (w tym wzmacniaczy) 8) Niektóre urządzenia wyposażone są we wtyk sieciowy z uziemieniem. Jeśli wtyk sieciowy nie pasuje do gniazdka, należy zwrócić się do elektryka w celu wymiany przestarzałego gniazdka na nowe. 9) Przewody zasilające powinny być poprowadzone w taki sposób, aby nie były narażone na zgniecenia, nadepnięcia lub inne uszkodzenia. Zwróć szczególną uwagę na wtyki, gniazda i miejsca wyjścia przewodów z urządzenia. 10) Używaj jedynie dodatków/akcesoriów zaleconych przez producenta. 11) Podczas burzy i w okresie, kiedy urządzenie nie będzie użytkowane przez dłuższy czas, odłącz je od źródła zasilania 3

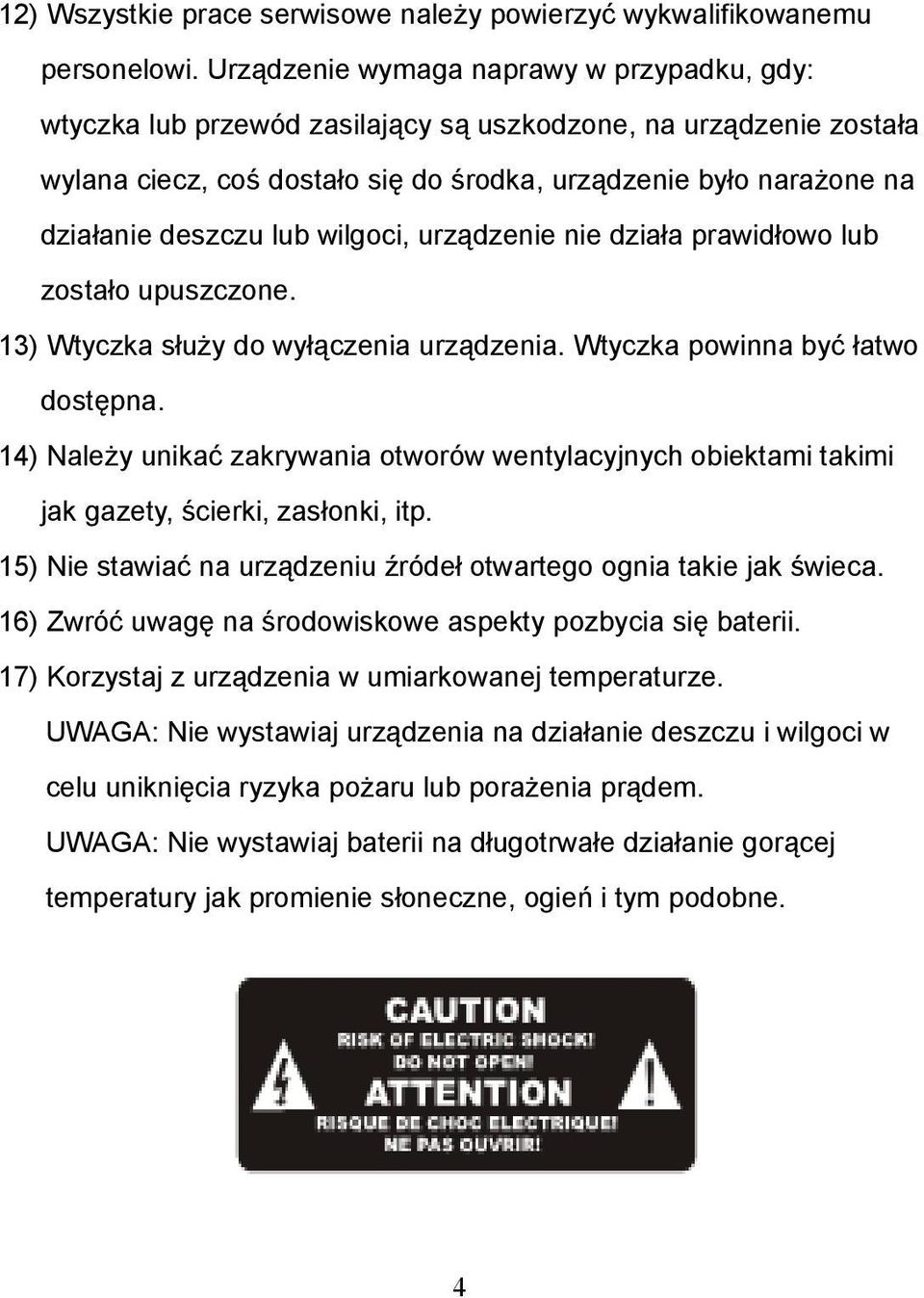

5 12) Wszystkie prace serwisowe należy powierzyć wykwalifikowanemu personelowi. Urządzenie wymaga naprawy w przypadku, gdy: wtyczka lub przewód zasilający są uszkodzone, na urządzenie została wylana ciecz, coś dostało się do środka, urządzenie było narażone na działanie deszczu lub wilgoci, urządzenie nie działa prawidłowo lub zostało upuszczone. 13) Wtyczka służy do wyłączenia urządzenia. Wtyczka powinna być łatwo dostępna. 14) Należy unikać zakrywania otworów wentylacyjnych obiektami takimi jak gazety, ścierki, zasłonki, itp. 15) Nie stawiać na urządzeniu źródeł otwartego ognia takie jak świeca. 16) Zwróć uwagę na środowiskowe aspekty pozbycia się baterii. 17) Korzystaj z urządzenia w umiarkowanej temperaturze. UWAGA: Nie wystawiaj urządzenia na działanie deszczu i wilgoci w celu uniknięcia ryzyka pożaru lub porażenia prądem. UWAGA: Nie wystawiaj baterii na długotrwałe działanie gorącej temperatury jak promienie słoneczne, ogień i tym podobne. 4

6 Symbol ten ma na celu zwrócenie uwagi użytkownika na obecność nie izolowanego niebezpiecznego napięcia w obudowie produktu, które może stanowić zagrożenie porażenia prądem elektrycznym. Ten symbol ma na celu zwrócenie uwagi użytkownika na ważne operacje i instrukcje w dołączonej do urządzenia dokumentacji. Ten symbol ma na celu zwrócenie uwagi użytkownika na zastosowanie podwójnej izolacji miedzy napięciem sieci zasilania stanowiącym potencjalne niebezpieczeństwo, a elementami dostępnymi dla użytkownika. Korzystając z serwisu urządzenia, należy stosować jedynie części identyczne z oryginalnymi. UWAGA: Urządzenie może źle wykonywać swoją pracę i wymagać wyłączenia i ponownego włączenia, jeśli znajduje się w obszarze działań pól magnetycznych bądź elektrostatycznych. 5

7 Główne cechy urządzenia: W pełni kompatybilne ze standardami DVB-T i H.264, AVC, MPEG4, MPEG2 Wyjście HDMI(1.3) (do 1080p) Program telewizyjny EPG Pasma 7MHz & 8Mhz Automatyczny przełącznik systemów PAL & NTSC Funkcje teletekstu VBI&OSD, napisy OSD, LCN Porty wyjściowe Scart i YpbPr Funkcje multijęzykowe Skanowanie automatyczne / ręczne 1000 kanałów telewizyjnych Kontrola rodzicielska Czterocyfrowy wyświetlacz LED EuP Funkcja nagrywania w czasie rzeczywistym z opóźnieniem Zgodny z odtwarzaniem i nagrywaniem USB SW Upgrade/Media opcjonalny modulator RF, opcjonalne dwa porty USB, jeden do odtwarzania, drugi do nagrywania, opcjonalny wbudowany twardy dysk 2.5 cala SATA HDD (160G, 250G, 320G), opcjonalne odtwarzanie i nagrywanie 6

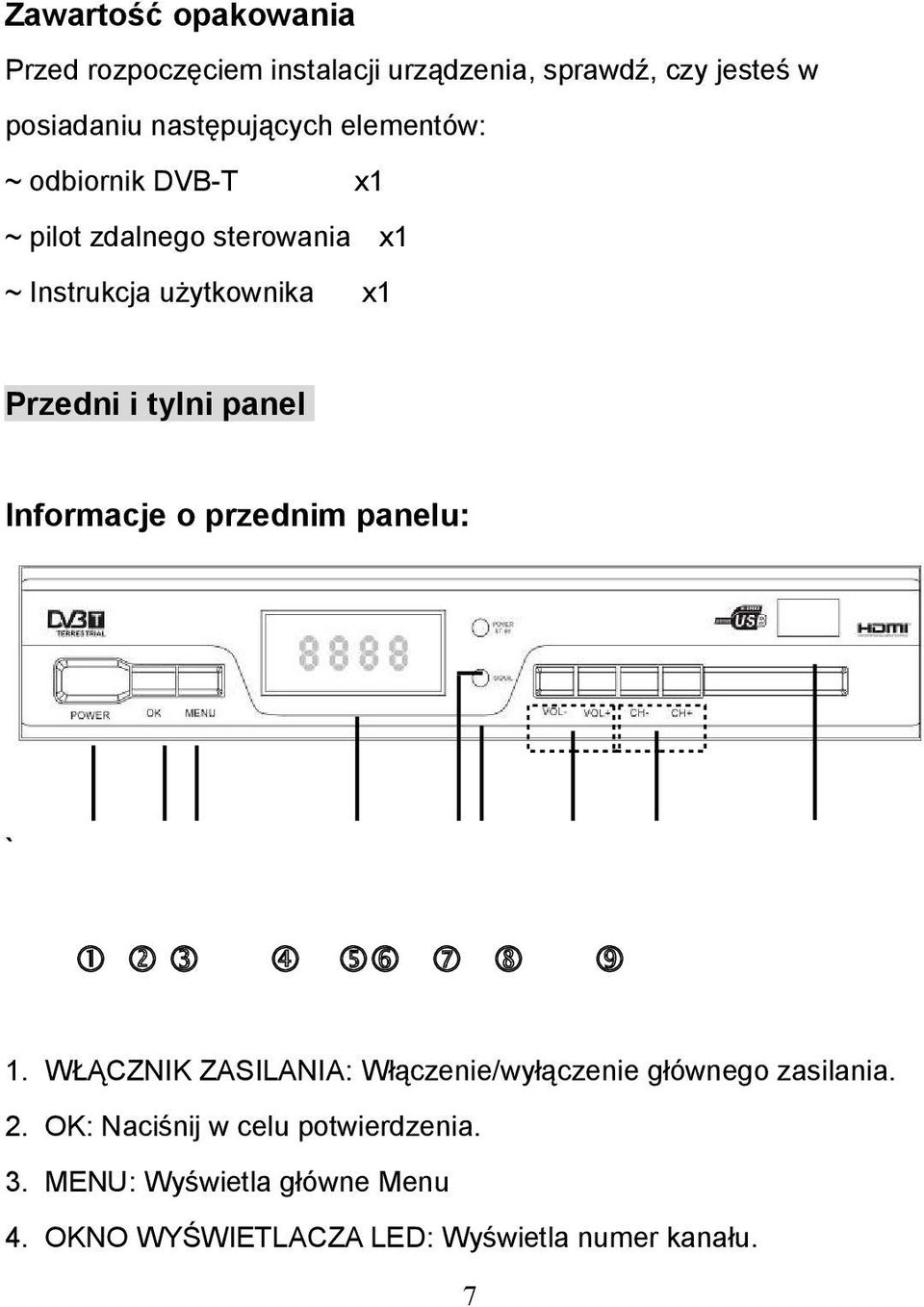

8 Zawartość opakowania Przed rozpoczęciem instalacji urządzenia, sprawdź, czy jesteś w posiadaniu następujących elementów: ~ odbiornik DVB-T x1 ~ pilot zdalnego sterowania x1 ~ Instrukcja użytkownika x1 Przedni i tylni panel Informacje o przednim panelu: ` 1. WŁĄCZNIK ZASILANIA: Włączenie/wyłączenie głównego zasilania. 2. OK: Naciśnij w celu potwierdzenia. 3. MENU: Wyświetla główne Menu 4. OKNO WYŚWIETLACZA LED: Wyświetla numer kanału. 7

9 5. KONTROLKA TRYBU STANDBY: Pokazuje stan przejścia w tryb czuwania STANDBY. Jeśli kontrolka się świeci, urządzenie jest w trybie czuwania STANDBY. 6. CZUJNIK ZDALNEGO STEROWANIA:Odbiera sygnał z pilota 7. VOL+/VOL-: Ustawianie poziomu głośności 8. CH+/CH-: Zmienia kanał na następny/poprzedni. 9. Port USB 2.0: Gniazdo pamięci masowej USB Informacje o tylnym panelu: 1. ANT IN: Podłączenie anteny zewnętrznej. 2. ANT OUT: Wtyczka przekazuje sygnał RF do telewizora lub innego urządzenia wideo. 3. HDMI 1.3: wyjście HDMI służące do podłączenia urządzeń HDMI 8

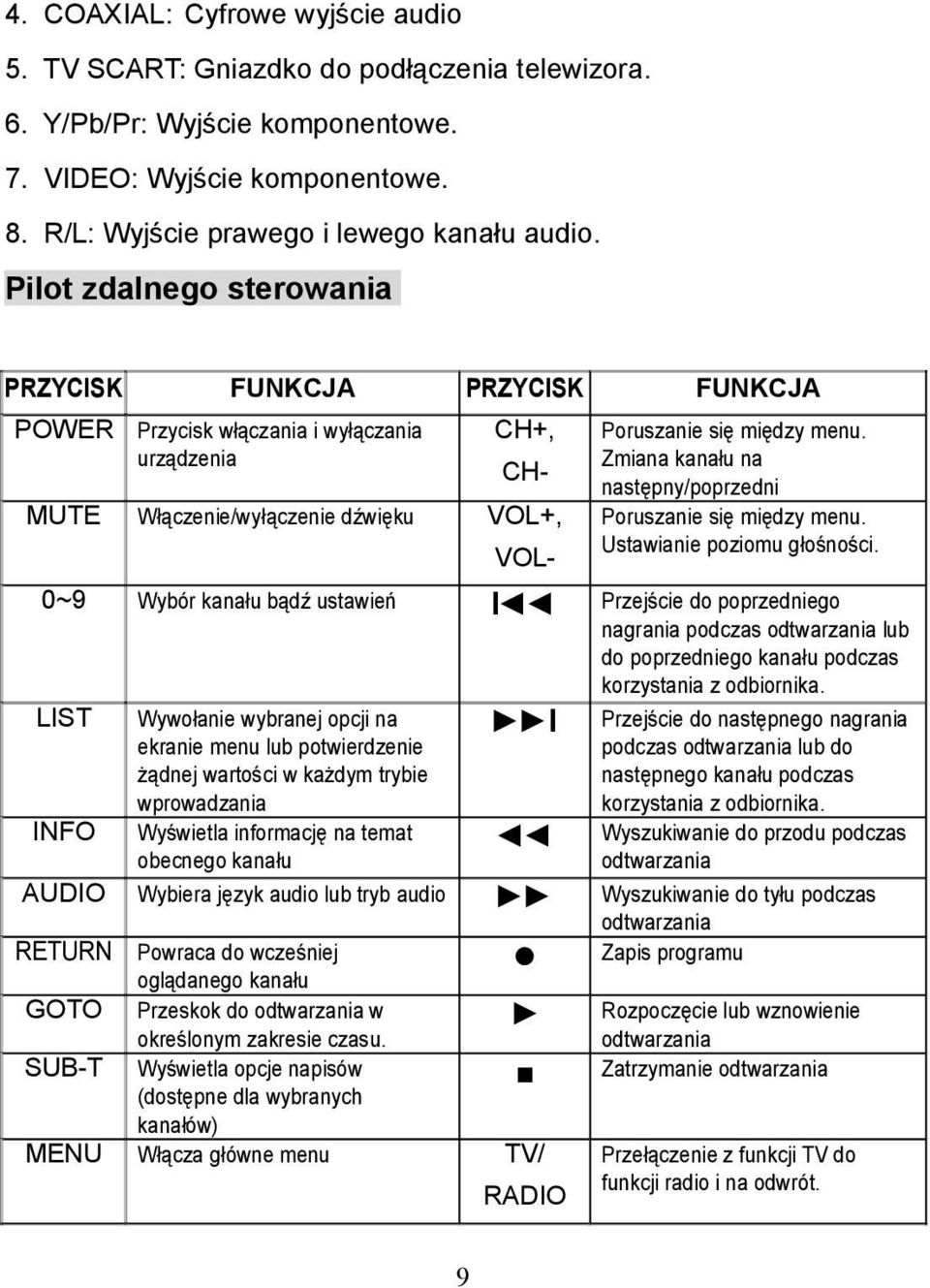

10 4. COAXIAL: Cyfrowe wyjście audio 5. TV SCART: Gniazdko do podłączenia telewizora. 6. Y/Pb/Pr: Wyjście komponentowe. 7. VIDEO: Wyjście komponentowe. 8. R/L: Wyjście prawego i lewego kanału audio. Pilot zdalnego sterowania PRZYCISK FUNKCJA PRZYCISK FUNKCJA POWER Przycisk włączania i wyłączania urządzenia CH+, MUTE Włączenie/wyłączenie dźwięku VOL+, CH- VOL- Poruszanie się między menu. Zmiana kanału na następny/poprzedni Poruszanie się między menu. Ustawianie poziomu głośności. 0~9 Wybór kanału bądź ustawień l Przejście do poprzedniego nagrania podczas odtwarzania lub do poprzedniego kanału podczas korzystania z odbiornika. LIST l Wywołanie wybranej opcji na ekranie menu lub potwierdzenie żądnej wartości w każdym trybie wprowadzania Przejście do następnego nagrania podczas odtwarzania lub do następnego kanału podczas korzystania z odbiornika. INFO Wyświetla informację na temat Wyszukiwanie do przodu podczas obecnego kanału odtwarzania AUDIO Wybiera język audio lub tryb audio Wyszukiwanie do tyłu podczas RETURN Powraca do wcześniej oglądanego kanału GOTO Przeskok do odtwarzania w określonym zakresie czasu. SUB-T Wyświetla opcje napisów (dostępne dla wybranych kanałów) MENU Włącza główne menu TV/ RADIO odtwarzania Zapis programu Rozpoczęcie lub wznowienie odtwarzania Zatrzymanie odtwarzania Przełączenie z funkcji TV do funkcji radio i na odwrót. 9

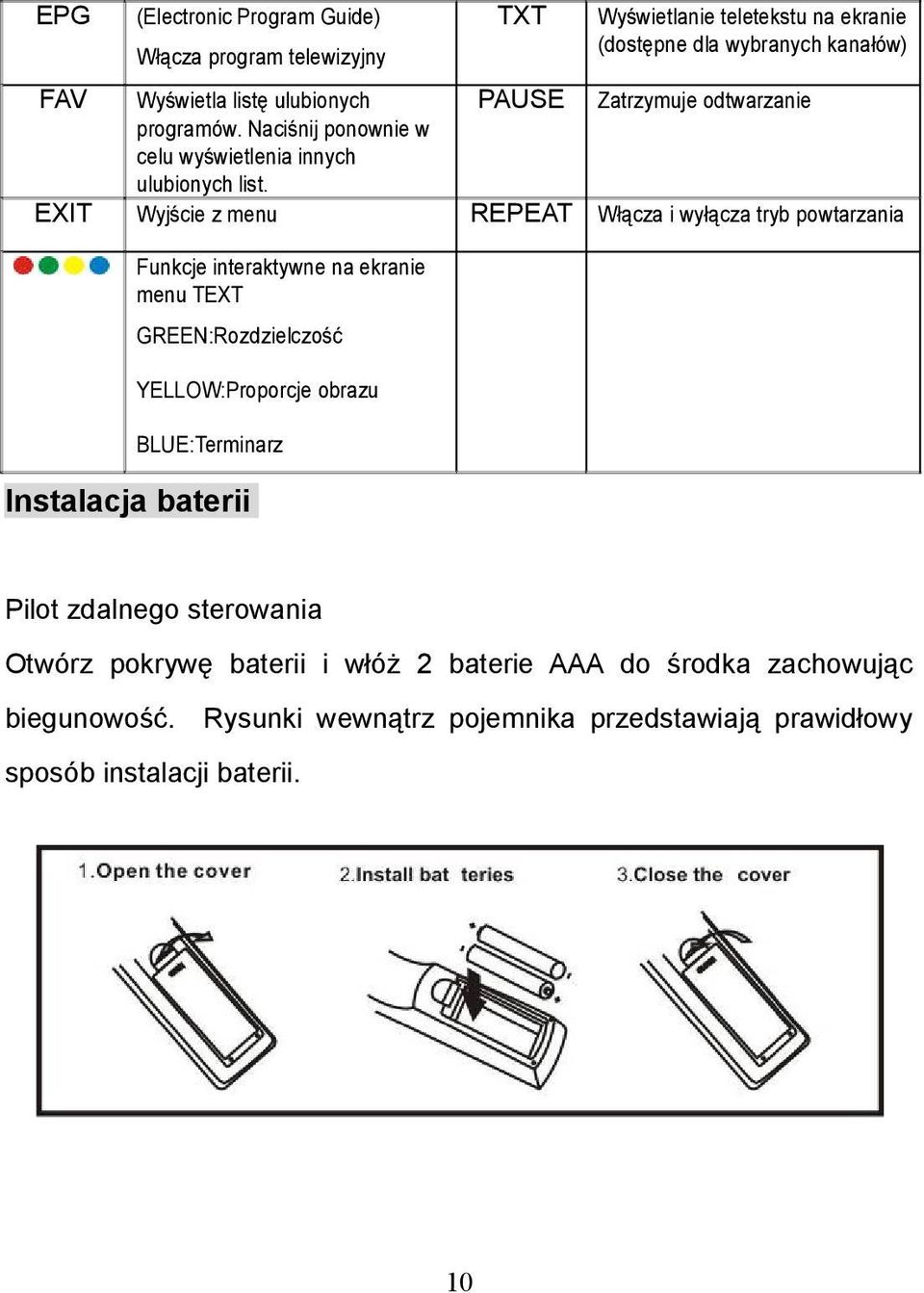

11 EPG (Electronic Program Guide) Włącza program telewizyjny TXT Wyświetlanie teletekstu na ekranie (dostępne dla wybranych kanałów) FAV Wyświetla listę ulubionych PAUSE Zatrzymuje odtwarzanie programów. Naciśnij ponownie w celu wyświetlenia innych ulubionych list. EXIT Wyjście z menu REPEAT Włącza i wyłącza tryb powtarzania Funkcje interaktywne na ekranie menu TEXT GREEN:Rozdzielczość YELLOW:Proporcje obrazu BLUE:Terminarz Instalacja baterii Pilot zdalnego sterowania Otwórz pokrywę baterii i włóż 2 baterie AAA do środka zachowując biegunowość. Rysunki wewnątrz pojemnika przedstawiają prawidłowy sposób instalacji baterii. 10

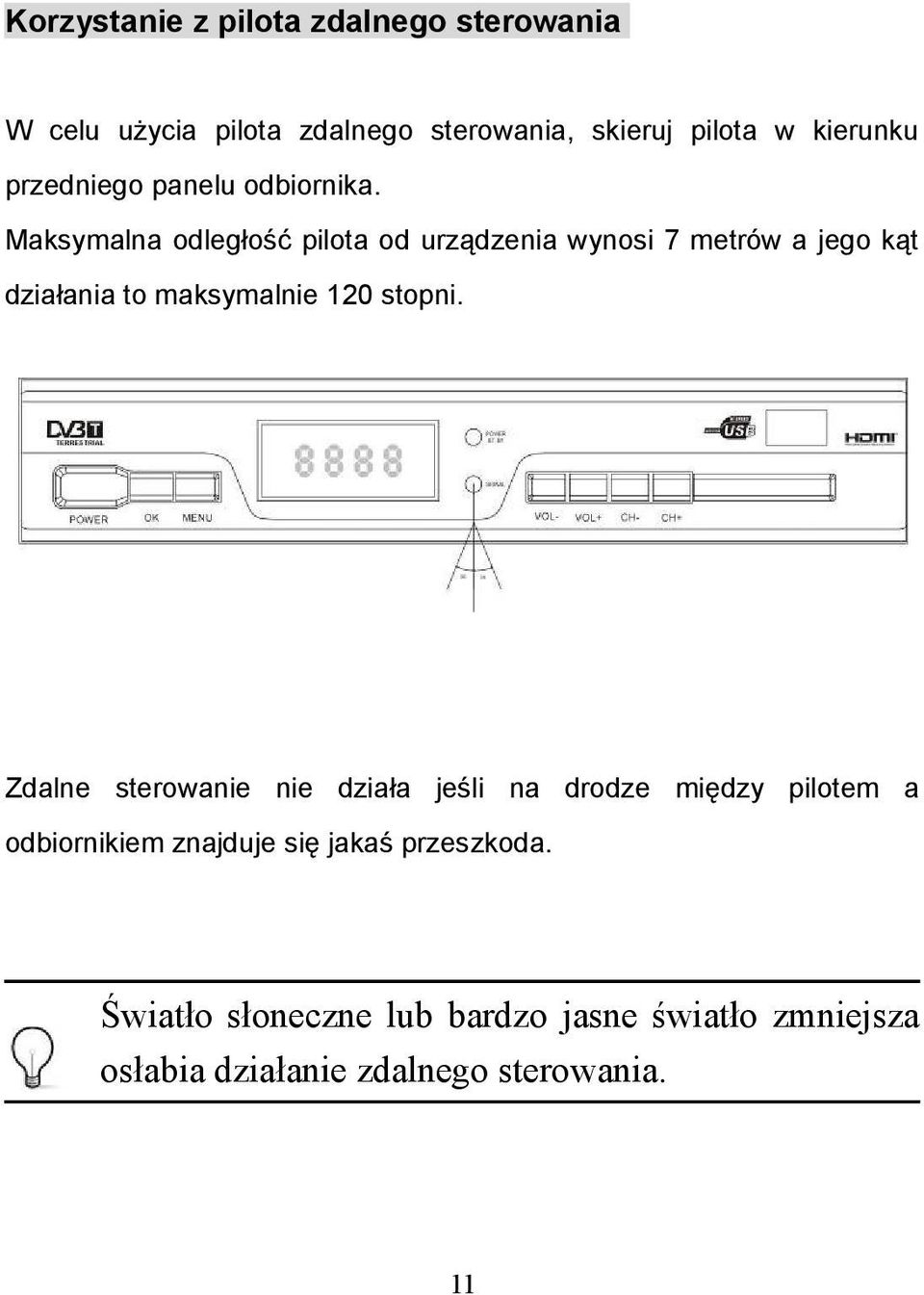

12 Korzystanie z pilota zdalnego sterowania W celu użycia pilota zdalnego sterowania, skieruj pilota w kierunku przedniego panelu odbiornika. Maksymalna odległość pilota od urządzenia wynosi 7 metrów a jego kąt działania to maksymalnie 120 stopni. Zdalne sterowanie nie działa jeśli na drodze między pilotem a odbiornikiem znajduje się jakaś przeszkoda. Światło słoneczne lub bardzo jasne światło zmniejsza osłabia działanie zdalnego sterowania. 11

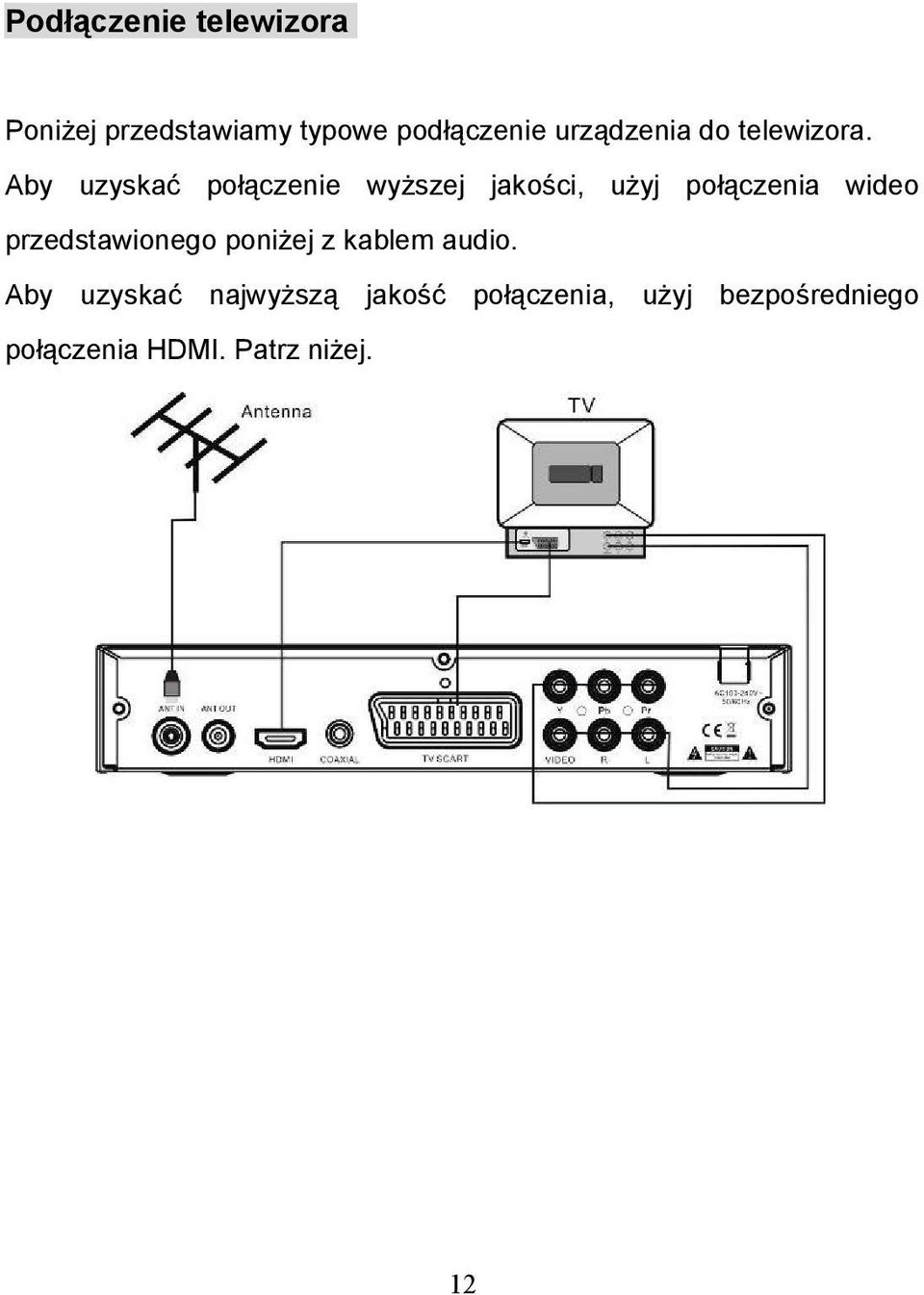

13 Podłączenie telewizora Poniżej przedstawiamy typowe podłączenie urządzenia do telewizora. Aby uzyskać połączenie wyższej jakości, użyj połączenia wideo przedstawionego poniżej z kablem audio. Aby uzyskać najwyższą jakość połączenia, użyj bezpośredniego połączenia HDMI. Patrz niżej. 12

14 Pierwsze uruchomienie Po prawidłowym podłączeniu wszystkich urządzeń, włącz odbiornik telewizyjny upewniając się, że urządzenie jest podłączone do prądu. Naciśnij przycisk zasilania na urządzeniu. Jeśli korzystasz z urządzenia po raz pierwszy lub po przywrócenie ustawień fabrycznych, na ekranie telewizora pojawi się główne menu. (1). Wybierz język menu [OSD Language] naciskając klawisze strzałek prawo/lewo (2). Wybierz kraj [Country] naciskając klawisze strzałek prawo/lewo (3). Wyszukaj automatycznie kanały [Channel Search] naciskając strzałkę prawo i potwierdzając OK. (4). Po zakończeniu wyszukiwania kanałów możesz rozpocząć oglądanie telewizji. 13

15 Podstawowe funkcje 1. Ustawienia obsługi programu Naciśnij przycisk MENU i wybierz [Program]. Menu posiada opcje ustawień menu. Wybierz opcję naciskając OK lub strzałkę prawo w celu wybrania ustawienia. Naciśnij EXIT aby wyjść z MENU 2. Edycja programu Aby edytować preferencje programu, (zablokuj, pomiń, ulubione, przesuń lub skasuj) musisz wejść do menu edycji programu [ Program Edit Menu]. Menu wymaga hasła dostępu. Hasło domyślne to

16 2.1 Ustawianie ulubionego programów Możesz stworzyć skróconą listę ulubionych programów. Wybieranie ulubionego program TV lub stacji radiowej: (1). Wybierz program i naciśnij przycisk FAVOURITE. Pojawi się symbol w kształcie serca. Program zostanie zapamiętany jako ulubiony. (2). Powtarzaj poprzedni krok aby wybrać więcej ulubionych programów. (3). Naciśnij przycisk EXIT aby potwierdzić i wyjść z menu. Wyłączanie ulubionego program TV lub stacji radiowej: Naciśnij przycisk FAVOURITE z symbolem w kształcie serca na pilocie zdalnego sterowania. 2.2 Przeglądanie ulubionych programów (1). Menu ulubionych programów pojawi się po przyciśnięciu Favourite. (2). Naciskaj UP/DOWN aby wybrać ulubione programy. (3). Naciśnij OK aby potwierdzić wybranie program. 2.3 Usuwanie kanału telewizyjnego lub stacji radiowej. (1). Wybierz program i naciśnij NIEBIESKI przycisk. Pojawi się komunikat. Potwierdź usunięcie przyciskiem OK. (2). Powtarzaj poprzedni krok aby usunąć więcej ulubionych programów. 15

17 2.4 Pomijanie programów telewizyjnych i stacji radiowych. (1). Wybierz program, który chcesz pominąć i naciśnij ZIELONY przycisk. Pojawi się symbol pominięcia. Program jest zaznaczony jako pominięty. (2). Powtarzaj poprzedni krok aby wybrać więcej programów. (3). Naciśnij EXIT aby potwierdzić i wyjść z menu. Przywrócenie pominiętych programów telewizyjnych lub stacji radiowych: Naciśnij ZIELONY przycisk z symbolem pomijania aby przywrócić pominięty program. 2.5 Przesunięcie programu telewizyjnego lub stacji radiowej. (1). Wybierz preferowany program i naciśnij CZERWONY przycisk. Pojawi się symbol przesuwania. (2). Naciśnij przycisk GÓRA/DÓŁ aby przesunąć program. (3). Potwierdź przyciskiem OK (4). Powtarzaj poprzedni krok aby przesunąć więcej programów. 2.6 Blokada programów Możesz zablokować oglądanie określonych programów lub stacji radiowych: (1). Wybierz preferowany program i naciśnij ŻÓŁTY przycisk. Pojawi się symbol blokady. Program jest teraz zaznaczony i zablokowany. (2). Powtarzaj poprzedni krok aby wybrać więcej programów. 16

18 (3). Naciśnij przycisk EXIT aby potwierdzić i wyjść z menu. (4). Naciśnij ŻÓŁTY przycisk aby odblokować program. (5). Aby oglądać zablokowane programy, musisz wprowadzić hasło domyślne lub ostatnio ustawione hasło. 3. Elektroniczny program telewizyjny EPG EPG jest przewodnikiem po programie telewizyjnym na najbliższe siedem dni dla każdego kanału telewizyjnego. Naciśnij przycisk EPG na pilocie zdalnego sterowania aby wejść do przewodnika. Korzystając z przycisków GÓRA/DÓŁ wybierz preferowany program. Jeśli istnieje więcej niż jedna strona z informacjami, za pomocą NIEBIESKIEGO przycisku przewiń stronę do góry, przy pomocy ŻÓŁTEGO przewiń stronę w dół. 17

19 4. Sortowanie Ustaw kolejność kanałów wg następujących opcji: [LCN] - Sortuj kanały w kolejności rosnącej [Name] - Sortuj kanały według nazw [Service ID] - Sortuj kanały według stacji 5. Logiczne numery kanałów (LCN) Włącz lub wyłącz LCN on or off. 6. Obraz Aby wejść do menu, naciśnij przycisk MENU, następnie wybierz [Picture]. Menu posiada opcje ustawień obrazu. Strzałkami w GÓRĘ/DÓŁ wybierz opcję i potwierdź strzałkami w PRAWO/LEWO aby zmienić ustawienia. Aby wyjść z menu, naciśnij EXIT. 18

20 (1). Proporcje obrazu Do wyboru są następujące formaty wyświetlania: 4:3 PanScan (obcięcie bocznych fragmentów), 4:3 Letter Box (zachowanie proporcji obrazu), 16:9 Full Screen (pełny ekran) lub Auto aby wydobyć maksymalny rozmiar oglądanej telewizji. (2). Rozdzielczość Jeśli obraz nie wyświetla się prawidłowo, zmień ustawienia. Oto najczęściej spotykane ustawienia dla HDMI [480i]: system NTSC. [480P]: system NTSC. [576i] : system PAL. [576P]: system PAL. [720P]: system NTSC / PAL. [1080I]: system NTSC / PAL. [1080p]: system NTSC / PAL. (3). Format TV Jeśli obraz nie wyświetla się prawidłowo, zmień ustawienia. Oto najczęściej spotykane ustawienia dla odbiorników TV w Twoim kraju: [NTSC]: dla systemu NTSC. [PAL]: dla systemu PAL. (4).wyjście wideo: [CVBS]: wyjście sygnału wideo. [RGB]: wyjście RGB. [YpbPr]: wyjście sygnału YPbPr 19

21 7. Wyszukiwanie kanałów Naciśnij przycisk MENU i wybierz [Search Channel] aby dostać się do menu. Menu pozwala na ustawienie opcji wyszukiwania kanałów. Wybierz opcję i naciśnij strzałkę w PRAWO/LEWO, aby zmienić ustawienia. Aby wyjść z menu, naciśnij EXIT. 7.1 Wyszukiwanie automatyczne Wyszukanie i zainstalowanie automatycznie wszystkich kanałów. Ta opcja nadpisuje zapisane kanały. (1). Aby rozpocząć wyszukiwanie kanału, wybierz [Auto Search] i potwierdź naciskając OK lub strzałką w PRAWO. (2). Aby cofnąć wyszukiwanie kanałów, naciśnij EXIT. 20

22 7.2 Wyszukiwanie ręczne. Wprowadzanie nowych kanałów ręcznie. Opcja dodaje kanały bez zmiany obecnej listy kanałów. (1). Aby rozpocząć wyszukiwanie ręczne kanału, wybierz [Manual Search] i potwierdź naciskając OK lub strzałką w PRAWO. Pojawi się okno szukania kanału. (2). Wybierz częstotliwość kanału przy pomocy strzałek w PRAWO/LEWO. (3). Naciśnij przycisk OK aby rozpocząć szukanie kanałów. Znaleziony kanał jest zapisywany i dodawany do listy kanałów. Wyjdź z menu jeśli nie można znaleźć kanału. (3) Kraj Wybierz kraj pobytu. (4) Zasilanie anteny. Umożliwia włączenie wzmacniacza anteny przy podłączonej aktywnej antenie zewnętrznej. 21

23 8. Ustawianie czasu Aby wejść do Menu, naciśnij MENU, a następnie wybierz [Time]. Menu pozwala na ustawienie opcji czasu. Naciśnij strzałkę GÓRA/DÓŁ, aby wybrać opcję. Strzałki w PRAWO/LEWO zmieniają ustawienia. Aby opuścić menu, naciśnij EXIT. (1). Strefa czasowa Wybierz automatyczne lub ręczne ustawienia wyrównania strefy czasowej. (2). Region Ustawienie regionu jeśli [Time Offset] jest wyrównywany automatycznie. (3). Strefa czasowa Wybierz strefę czasową jeśli [Time Offset] jest wyrównywany ręcznie. (4). Wyłączenie zasilania 22

24 Jeśli to ustawienie jest wyłączone, funkcja jest nieaktywna. Jeśli ustawienie jest włączone, po wybranym czasie pojawi się komunikat informujący o przejściu w tryb czuwania. Komunikat pojawi się automatycznie. Funkcja auto-wyłączenia może być ustawiona w przedziale czasowym 0-12 godzin. Standardowe ustawienie wynosi 3 godziny. Aby wyjść z trybu wyłączania zasilania, naciśnij przycisk STANDBY. (5) Czas automatycznego wyłączania Podczas oglądania telewizji i nie korzystania z pilota zdalnego sterowania, urządzenie przejdzie automatycznie w tryb czuwania (po 3 godzinach). 9. Opcje Naciśnij przycisk MENU i wybierz [Option]. Menu pozwala na ustawienie opcji języka OSD, języka napisów i języka audio oraz rodzaju cyfrowego audio. Wybierz opcję i naciśnij strzałkę w PRAWO/LEWO, a następnie zmień ustawienia. Aby wyjść z menu, naciśnij EXIT. 23

25 (1). Język OSD Wybierz język OSD (2). Język Audio Wybierz język audio do oglądanych kanałów telewizyjnych. Jeśli język jest niedostępny, stosowany będzie domyślny język programu. (3). Język napisów Wybierz preferowany język napisów. (4). Cyfrowe Audio Wybierz tryb wyjścia cyfrowego audio. 10. System Naciśnij przycisk MENU i wybierz [System]. Menu pozwala na ustawienie opcji zmian systemowych. Naciśnij strzałki GÓRA/DÓŁ aby wybrać opcję, następnie strzałki w PRAWO/LEWO aby zmienić ustawienia. Aby wyjść z menu, naciśnij EXIT. 24

26 (1) Kontrola rodzicielska Możesz wprowadzić ograniczenia dostępu do kanałów nieodpowiednich dla dzieci. Aby ograniczyć/zablokować kanał będziesz musiał wprowadzić hasło domyślne lub swoje własne. (2) Ustawianie hasła Ustawianie lub zmienianie hasła do zablokowanych programów. Wprowadź swoje stare hasło lub hasło domyślne Będziesz poproszony o wprowadzenie nowego hasła. Wprowadź ponownie nowe hasło aby potwierdzić. Aby wyjść z menu naciśnij EXIT po potwierdzeniu nadania hasła. (3) Przywracanie ustawień fabrycznych Przywracanie ustawień fabrycznych urządzenia. W głównym menu wybierz [Restore Factory Default] i naciśnij OK lub strzałkę w PRAWO w celu wybrania. Wprowadź swoje hasło lub hasło domyślne , następnie potwierdź naciskając OK. Opcja skasuje wszystkie obecne kanały i ustawienia. (4) Informacja Sprawdź informacje o modelu, sprzęcie i oprogramowaniu urządzenia. (5) Aktualizacja oprogramowania Jeśli wybrany jest status ON, urządzenie będzie poszukiwało nowego oprogramowania w zależności od preferowanych ustawień 25

27 czasowych w Start time. (6) Aktualizacja przez USB Aktualizuje oprogramowanie przez USB 11. USB Naciśnij przycisk MENU i wybierz [USB]. Menu pozwala na ustawienie opcji odtwarzania muzyki i zdjęć. Urządzenie jest kompatybilne z formatami MP3, WMA, JPEG, BMP. Urządzenie jest kompatybilne z urządzeniami USB w formacie plików FAT i FAT32. Urządzenie nie jest kompatybilne z urządzeniami w formacie plików NTFS. (1) Multimedia: jeśli port USB jest pusty, pojawi się komunikat "No USB Device is Found" (brak urządzenia USB). Przy włożonym USB możesz wybrać rodzaj muzyki lub zdjęć w menu i nacisnąć OK aby uruchomić przeglądarkę plików, a następnie wybrać plik do odtwarzania. 26

28 (2) Konfiguracja zdjęć: -Czas slajdu: określ czas wyświetlania zdjęcia od 1 do 8 sekund. -Tryb slajdu: określ rodzaj efektu slajdu: tryby 0~59 lub losowy. -Proporcje obrazu: Wyświetla obraz w oryginalnych proporcjach obrazu. Odrzucenie wyświetli zdjęcie w trybie pełnoekranowym. 27

29 (3) Konfiguracja filmów - Proporcje obrazu: [Keep] (pozostaw): Odtwarza film w oryginalnych proporcjach obrazu. [Discard](odrzuć): Odtwarza film w trybie pełnoekranowym. - Właściwości napisów: [Small](małe): Wyświetla napisy w małym trybie. [Normal](średnie): Wyświetla napisy w normalnym trybie. [Big](wielkie): Wyświetla napisy w dużym trybie. - Tło napisów: [White] (białe): Wyświetla napisy na białym tle. [Transparent] (przezroczyste): Wyświetla napisy na przezroczystym tle. [Grey] (szare): Wyświetla napisy na szarym tle. [Yellowgreen] (żółtozielone): Wyświetla napisy na żółtozielonym tle. - Kolor czcionki napisów: [Red](czerwony): Wyświetla napisy w kolorze czerwonym. [Blue](niebieski): Wyświetla napisy w kolorze niebieskim. NIEBIESKI:terminarz [Green](zielony):Wyświetla napisy w kolorze zielonym. GREEN: rozdzielczość 28

30 Uwaga: - Nie możemy zagwarantować kompatybilności (działania i/lub zasilania magistrali USB) ze wszystkimi urządzeniami pamięci masowej. Nie ponosimy odpowiedzialności za utratę danych, która może nastąpić podczas podłączania do tego urządzenia. - System potrzebuje dłuższego czasu dostępu przy dużej ilości danych - Niektóre urządzenia USB mogą nie zostać rozpoznane. - Nawet jeśli system plików urządzeń USB jest kompatybilny, niektóre pliki mogą się nie odtwarzać lub nie wyświetlać w zależności od zawartości. - Konfiguracja PVR: [Record Device](urządzenie nagrywające): Wybierz dysk do nagrywania. [Format]: Formatuje wybrany dysk. 29

31 Rozwiązywanie problemów Problem Przyczyny Rozwiązanie Brak obrazu Nie podłączone zasilanie Podłącz zasilanie Ekran pokazuje brak obrazu Brak dźwięku w głośnikach Słychać jedynie dźwięk, brak obrazu na ekranie. Zdalne sterowanie nie odpowiada. Obraz nagle się zatrzymał lub pojawiła się mozaika Przycisk zasilania jest wyłączony Nie włączony kabel DVB-T Nieprawidłowe ustawienia Brak połączenia lub nieprawidłowy kabel audio. Wyłączony dźwięk Nieprawidłowa ścieżka dźwiękowa Brak lub nieprawidłowe połączenie z kablem AV. Włączona jest stacja radiowa. Wyczerpała się bateria Pilot zdalnego sterowania nie jest skierowany w stronę urządzenia lub jest zbyt blisko. Zbyt słaby sygnał. Włącz przycisk zasilania Podłącz kabel DVB-T Przywróć ustawienia fabryczne Podłącz kabel audio w prawidłowy sposób. Włącz dźwięk Spróbuj odtworzyć inną ścieżkę dźwiękową. Upewnij się, że kable są prawidłowo podłączone. Naciśnij przycisk <TV/RADIO> aby przejść w tryb odbioru telewizji. Zmień baterię Zmień pozycję i odległość od urządzenia. Wzmocnij sygnał 30

32 Specyfikacja techniczna Pozycja Opcja Parametr Tuner Wideo Audio Częstotliwość wejściowa Poziom sygnału wejścia RF Szerokość pasma IF Modulacja Format dekodowania Format wyjścia Port wyjściowy Format dekodowania Wyjście Audio 170~230MHz 470~860MHz -25~-82dBm 7MHz i 8MHz QPSK,16QAM,64QAM MPEG4 AVC/H.264 HP@L4 MPEG2 MP@ML.HL 576P, 720P, 1080i, 1080P PAL/ NTSC HDMI1.3 MPEG-1 (l warstwa 1&2) Audio cyfrowe: S/PDIF Zasilanie Napięcie V~ 50/60Hz Moc Max 10W USB2.0 Zdjęcia JPEG, BMP, PNG Tryb czuwania Standby Audio Wideo Pobór mocy MP3, WMA, AAC,AC3 MPEG1,MPEG2,MPEG4,AV1 DIVX 1W 31
