1 rekuperatory i wentylacja Cennik

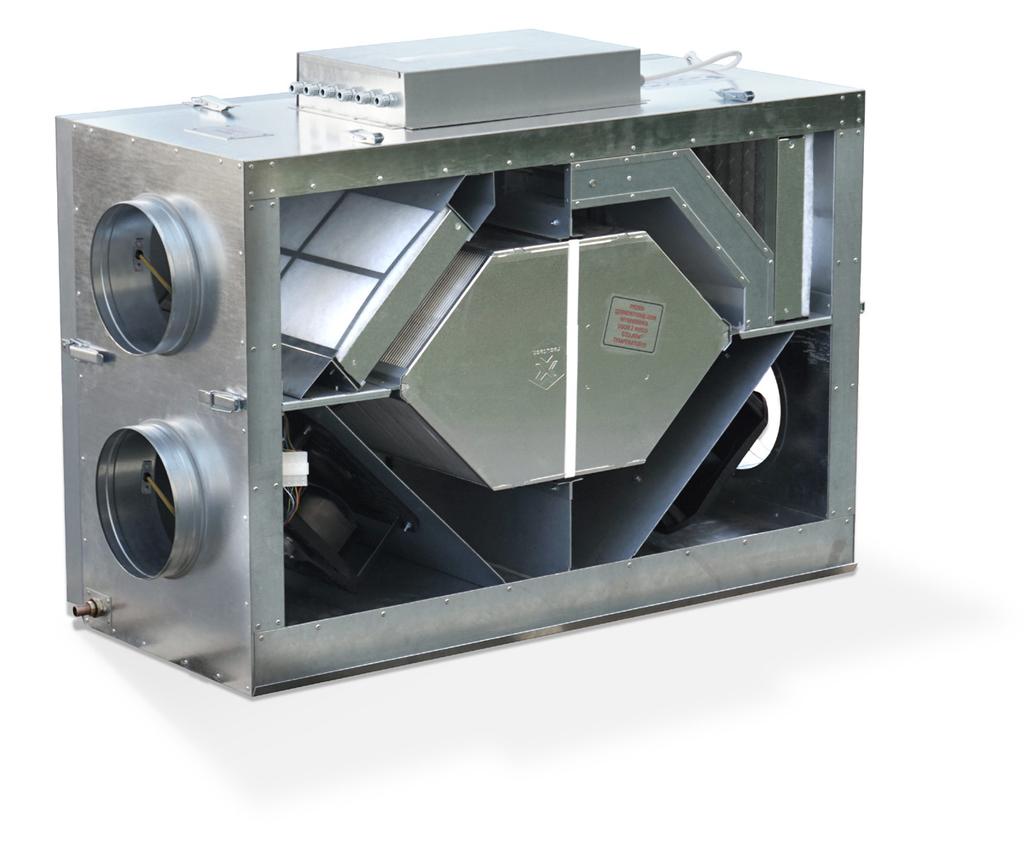

2 Inwestycja w energooszczędność to najniższe koszty eksploatacji Właściwości akustyczne Zastosowanie solidnej, podwójnej obudowy z przemyślaną izolacją akustyczną oraz najwyższej jakości wentylatorów, których charakterystyka akustyczna została dobrana do wymiarów rekuperatora, dało efekt w postaci urządzenia zarówno wydajnego jak i cichego. Rekuperatory aerorec to nowoczesne centrale wentylacyjne, wykorzystujące do wymiany ciepła wymienniki przeciwprądowe, gwarantujące uzyskanie doskonałej wydajności cieplnej, przy zachowaniu umiarkowanych oporów przepływu powietrza. Wysoka sprawność energetyczna. aerorec to rekuperatory dedykowane do użytku w domach jednorodzinnych, których mieszkańcy oczekują dużej sprawności energetycznej, niskiego poboru energii elektrycznej, cichej pracy oraz niezawodności charakteryzującej się długim i bezawaryjnym działaniem. Najwyższej jakości podzespoły. Wykorzystanie najlepszych dostępnych podzespołów, takich jak energooszczędne wentylatory, efektywne przeciwprądowe wymienniki ciepła, sztywna i starannie ocieplona obudowa, pozwoliło na stworzenie urządzenia o najwyższej jakości. Rekuperatory wyposażone są w filtry powietrza nawiewanego oraz wywiewanego, chronione dodatkowo łatwymi w czyszczeniu filtrami wstępnymi,. Izolacja cieplna. Obudowy rekuperatorów aerorec wykonane są z wysokogatunkowej ocynkowanej stali, skutecznie zabezpieczonej przed działaniem korozji. Urządzenia są masywne i solidne, a w celu wyeliminowania ryzyka powstawania wibracji, do wykonania ich podwójnej obudowy wykorzystano sztywne blachy o grubości odpowiednio 0,7 i 1 mm, dzięki czemu rekuperatory działają cicho i stabilnie. Ich wszystkie zewnętrzne ściany zostały ocieplone wełną mineralną o grubości 50 mm. Rekuperatory mogą być montowane na poddaszu, dzięki czemu nie zajmują cennego miejsca w części mieszkalnej. Zaawansowana automatyka rekuperatora Funkcje podstawowej automatyki sterującej, dostępne we wszystkich rekuperatorach aerorec, pozwalają na zapewnienie w domu wymaganego komfortu wymiany powietrza. Każdy z zastosowanych sterowników pozwala na integrację z okapem kuchennym, który automatycznie włącza centralę wentylacyjną w tryb intensywnego przewietrzenia na czas gotowania lub na połączenia z systemem alarmowym domu, który przełączy rekuperator w tryb niskiego poboru energii pod nieobecność domowników. Elektroniczny sterownik pozwala na programowanie wydajności wentylacji w cyklu tygodniowym, zachowując możliwość ręcznego sterowania centralą. Układ automatyki może niezależnie współpracować z zewnętrznymi czujnikami wilgoci, czujnikami stężenia CO 2 lub CO, których przekroczenie zadanych poziomów powoduje określoną reakcję centrali wentylacyjnej. Sterownik również umożliwia uruchomienie trybu kominek, w którym centrala nawiewa do pomieszczeń większy strumień powietrza celem zbilansowania ilości powietrza zużytego do spalania drewna. Rozbudowany sterownik Comfort+ W wersji z rozbudowaną automatyką sterującą Comfort+, sterownik wyposażony jest w dotykowy, kolorowy wyświetlacz z intuicyjnym interfejsem komunikacyjnym. Regulat Comfort+ może sterować również przepustnicami wymiennika gruntowego, zwanego potocznie GWC oraz dodatkowym modułem komunikacji internetowej, dzięki czemu z dowolnej lokalizacji jesteśmy w stanie programować ustawienia rekuperatora. Zabezpieczenie przed zamarzaniem. Wymiennik ciepła zastosowany w rekuperatorze pozwala na odzyskanie energii cieplnej z powietrza wywiewanego z domu i przekazanie jej do powietrza nawiewanego z zewnątrz. Sterownik wykorzystuje szereg czujników do kontroli temperatury powietrza w wymienniku. Inteligentny układ mikroprocesorowy analizuje rozkład temperatur i w wymaganej chwili włącza grzałkę zabezpieczającą wymiennik przed zamarzaniem. Z panelu kontrolnego sterownika, można również zaprogramować alternatywny sposób rozmrażania, wykorzystujący strumień ciepłego powietrza wywiewanego z budynku. Współpraca z gruntowym wymiennikiem ciepła (GWC) Rekuperator jest przystosowany do współpracy z GWC przy wykorzystaniu automatyki w wersji Comfort+ oraz dedykowanych elementów wykonawczych, na które składają się, siłownik elektryczny sterowany napięciem 24V, dodatkowy czujnik temperatury oraz trójnik z zamontowaną przepustnicą trójdrogową Cennik Rekuperatory i wentylacja

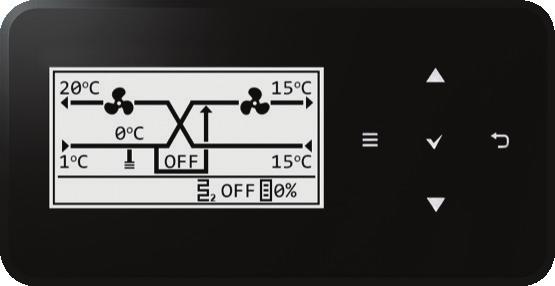

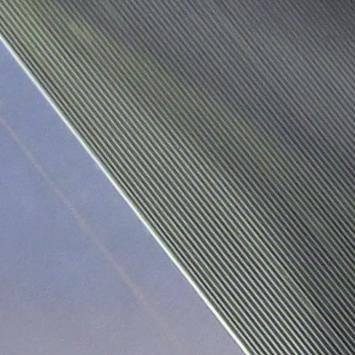

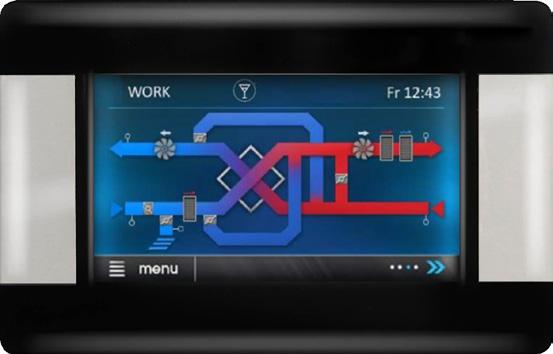

3 Parametry sterowników Elementy rekuperatora Energooszczędne wentylatory Standard Comfort+ Sterowanie pracą wentylatorów (włącz/wyłącz, 4 tryby pracy, reg. bezstopniowa) + + Programowanie trybów pracy w okresie tygodniowym + + Sterownie automatycznym zabezpieczeniem przed zamarzaniem + + Możliwość zintegrowania z okapem kuchennym lub z systemem alarmu + + Panel sterujący Standardowy B&W Automatyczne Sterowanie by-passem Dotykowy kolorowy Automatyczne Współpraca z zewnętrznymi czujnikami: wilgoci, stężenia CO i CO2 dwa czujniki wiele czujników Sterowanie przepustnicami GWC + Przystosowanie do współpracy z modułem komunikacji internetowej + Aluminiowy wymiennik ciepła Recutech Inteligentne zabezpieczenia przed zamarzaniem Wewnętrzna elektronika sterująca komunikacją z urządzeniami zewnętrznymi System wentylacji aerovent do domów jednorodzinnych został zaprojektowany tak, aby wszystkie elementy składowe tworzyły spójną całość, gwarantując efektywność działania i zauważalną oszczędność energii. Kompletny system wentylacji, to nie tylko rekuperator, ale również system kanałów wentylacyjnych i rozdzielaczy powietrza. Europejski rodowód Wszystkie materiały i podzespoły użyte do produkcji systemu aerovent pochodzą od europejskich dostawców. Centrale rekuperacyjne są produkowane w Polsce, zamontowane są w nich energooszczędne wentylatory firmy EBM, przeciwprądowe wymienniki ciepła Recutech oraz dedykowana automatyka. Metalowe rozdzielacze i skrzynki rozprężne do nawiewników są dostępne w dwunastu różnych typach, w wersjach kątowych i prostych, co pozwala na ich łatwe zaprojektowanie i zamontowanie w każdym rodzaju budynku. Dwuwarstwowe giętkie kanały wentylacyjne, z wewnętrzną powłoką pokrytą jonami srebra, gwarantują bezpieczeństwo higieniczne i doskonałe właściwości akustyczne całego systemu. Specyfikacja i ceny rekuperatorów Opis VX 250 VX 400 HX 400 HX 600 Numer katalogowy w wersji ze sterownikiem podstawowym VX250 VX400 HX400 HX600 Numer katalogowy w wersji ze sterownikiem Comfort+ VX250C+ VX400C+ HX400C+ HX600C+ Materiał wykonania wymiennika przeciwprądowego Poliester Poliester Aluminium Aluminium Wydajność [m 3 /h] Spręż dyspozycyjny [Pa] Maksymalny spręż dyspozycyjny [Pa] Maksymalna moc wentylatorów [W/przy obr.] 160/ / / /2950 Maksymalna sprawność odzysku ciepła 89% 90% 90% 89% Moc odzysku ciepła [kw] 2,9 4,6 4,6 6,8 Masa własna [kg] Gwarancja 2 lata 2 lata 2 lata 2 lata Cena netto w wersji ze sterownikiem podstawowym 9 600, , , ,- Dopłata do wersji ze sterownikiem Comort+ 1490,- Elementy wykonawcze sterowania GWC (nr. kat. GWC20024) 1090,- Moduł komunikacji internetowej (nr. kat. GSMEV1000) 1150,- Obliczenia sprawności cieplnej rekuperatorów podano dla zrównoważonych strumieni powietrza w temperaturze odpowiednio -20/20 O C i wilgotności względnej 99/55%. Cennik Rekuperatory i wentylacja

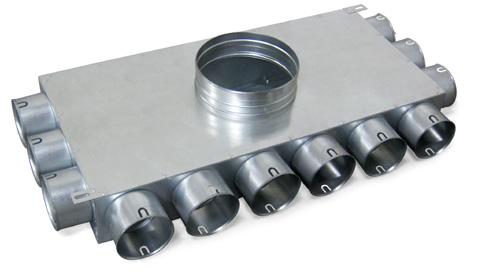

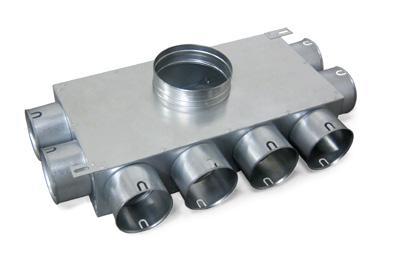

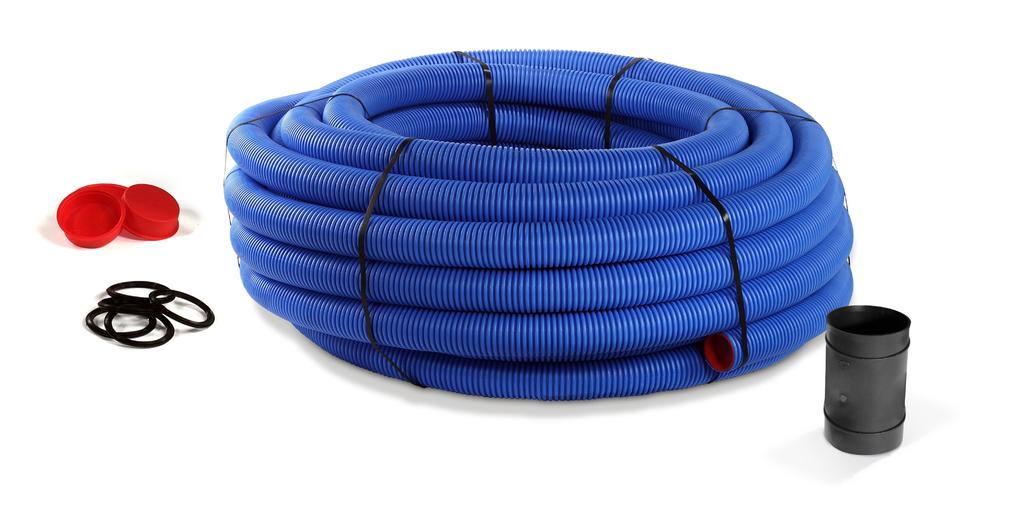

4 Przewód aero-vent wykonany jest z dwuwarstwowego wysokogatunkowego materiału PVC zawierającego cząsteczki jonów srebra zatopionych w masie jego wewnętrznej warstwy. Wykorzystanie jonów srebra gwarantuje zachowanie czystości biologicznej powierzchni wewnętrznych przewodu w ciągu lat użytkowania systemu wentylacji. Przewód aerovent posiada zewnętrzną średnicę wynoszącą zaledwie 75 mm, dzięki czemu można go z powodzeniem ukryć w warstwach ocieplenia stropów. Zaślepka do rozdzielaczy Ø 75 Nr kat. ZR75 5,00 zł Elastyczny przewód wentylacyjny aerovent. Ø 75/64. Zewnętrzna warstwa karbowana, wewnętrzna gładka. Dostarczany w zwojach 50m wraz z elementem złącznym ZRD75 Nr kat ,69 zł Uszczelka do przewodu wentylacyjnego Ø 75/64 Nr kat. URD ,00 zł Element złączny Nr kat. ZRD75 9,00 zł Skrzynki rozdzielaczowe występują w dwóch wersjach: kątowych oraz prostych. Są wykonane z wysokogatunkowej stali, co zabezpiecza ich powierzchnie przed ryzykiem rozwoju bakterii. Skrzynki posiadają podejścia 160 lub 200 mm oraz wyjścia 75 mm w liczbach: 8, 10 lub 12. Skrzynki posiadają wygodne uchwyty, które są pomocne podczas ich mocowania do elementów konstrukcyjnych budynku. Rozdzielacze kątowe Lp. Produkt Opis Nr kat. Cena netto zł 1 8 wejść Typ 8x75x160, średnica podłączenia 160 mm K , wejść Typ 10x75x160, średnica podłączenia 160 mm K , wejść Typ 10x75x200, średnica podłączenia 200 mm K , wejść Typ 12x75x200, średnica podłączenia 200 mm K , Cennik Rekuperatory i wentylacja

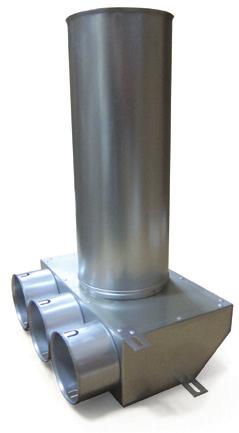

5 Rozdzielacze proste Lp. Produkt Opis Nr kat. Cena netto zł 1 8 wejść Typ 8x75x160, średnica podłączenia 160 mm P , wejść Typ 10x75x160, średnica podłączenia 160 mm P , wejść Typ 10x75x200, średnica podłączenia 200 mm P , wejść Typ 12x75x200, średnica podłączenia 200 mm P ,00 Skrzynki rozprężne To elementy instalacji łączące kanały wentylacyjne z nawiewnikami lub wywiewnikami w pomieszczeniach, są wykonane z wysokogatunkowej stali. Skrzynki posiadają jedno podłączenie 125 mm oraz odpowiednio 1, 2 lub 3 podłączenia do przewodów elastycznych 75 mm. Posiadają uchwyty, do mocowania do elementów konstrukcyjnych budynku. Skrzynki rozprężne Lp Opis Typ L 1x75x125 do podłączenia bezpośrednio z anemostatem Typ L do podłączenia bezpośrednio z anemostatem Typ L 3x75x125 do podłączenia do rury instalacyjnej prostej Nr kat. L L L Cena netto 135,00 zł 150,00 zł 160,00 zł Produkt Cennik Rekuperatory i wentylacja

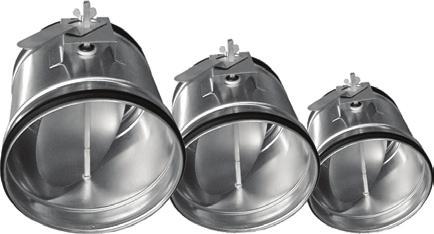

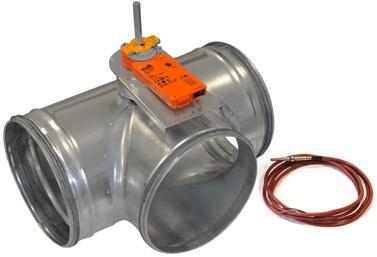

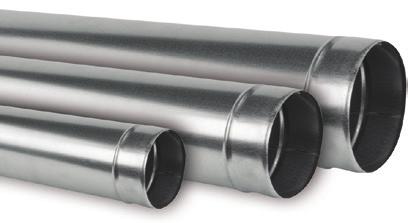

6 Instalacja metalowa służy do podłączenia centrali z rozdzielaczami oraz połączeń z czerpnią i wyrzutnią. Elementy występują w trzech średnicach: Ø 125, Ø 160 oraz Ø 200. Elementy instalacji metalowej Lp. Produkt Opis Nr kat. Cena netto zł 1 Rura instalacyjna Ø 125 długość 1 m Rura instalacyjna Ø 160 długość 1 m Rura instalacyjna Ø 200 długość 1 m Rury są kielichowane i nie wymagają nypli do połączeń RP RP RP ,00/m 50,00/m 69,00/m 2 Kolano 90 O Ø 125 Kolano 90 O Ø 160 Kolano 90 O Ø ,00 51,00 69,00 3 Kolano 45 O Ø 125 Kolano 45 O Ø 160 Kolano 45 O Ø ,00 51,00 55,00 4 Trójnik Ø Trójnik Ø Trójnik Ø ,00 38,00 51,00 5 Redukcja Ø Redukcja Ø Redukcja Ø ,00 33,00 35,00 6 Nypel Ø 125 Nypel Ø 160 Nypel Ø 200 N125 N160 N200 15,00 16,00 19,00 7 Mufa Ø 125 Mufa Ø 160 Mufa Ø 200 M125 M160 M200 15,00 16,00 19,00 8 Przepustnica Ø 125 Przepustnica Ø 160 Przepustnica Ø PR01 160PR01 200PR01 81,00 97,00 105,00 9 Czerpnia/wyrzutnia ścienna Ø WS200 85,00 10 Elementy wykonawcze sterowania GWC : siłownik elektryczny sterowany napięciem 24V dodatkowy czujnik temperatury trójnik z zamontowaną przepustnicą trójdrogową GWC , Cennik Rekuperatory i wentylacja

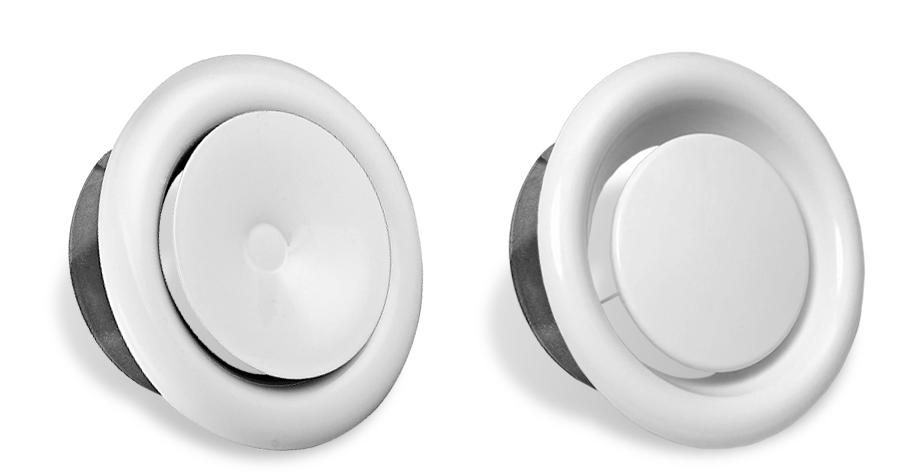

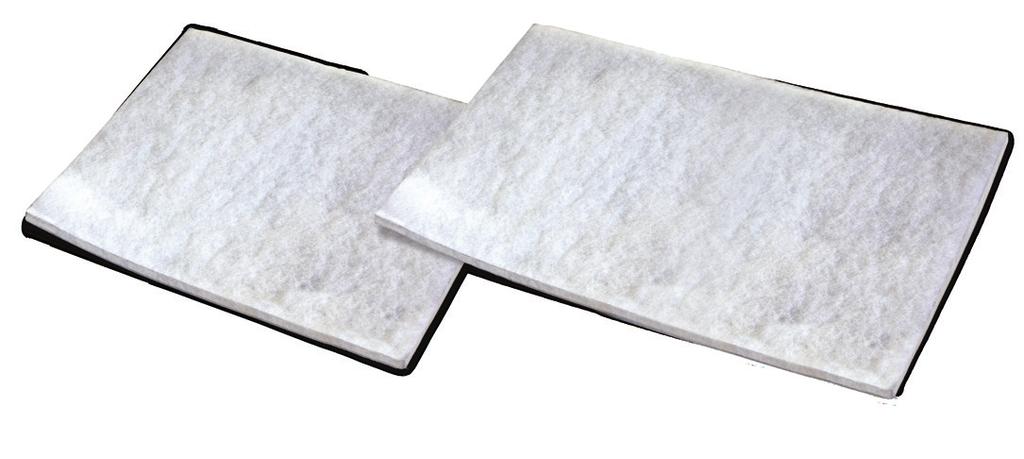

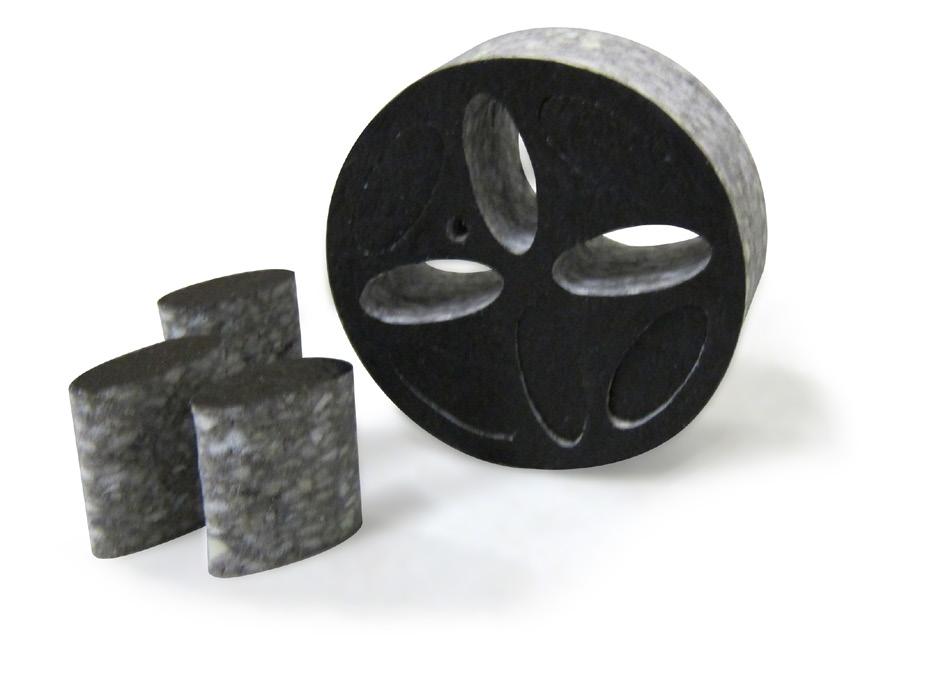

7 Anemostaty występują w dwóch wersjach: nawiewnych oraz wywiewnych. Posiadają możliwość regulacji wielkości strumienia powietrza. Ich średnica przyłączeniowa to 125 mm. Anemostat wywiewny Ø 125 Nr kat. 125AW 39,00 zł Anemostat nawiewny Ø 125 Nr kat. 125AN 39,00 zł Przepustnice INNO to wygodne w użytkowania elementy pozwalające na regulacje wielkości strumienia powietrza, wykonane są z plastycznej, dźwiękochłonnej pianki. Przepustnice mają średnicę 125 mm i grubość 50 mm. Ich montaż jest bardzo łatwy wystarczy umieścić je w okrągłych kanałach tuż przed anemostatami, a wielkość strumienia powietrza dopasować odpowiednio odsłaniając lub zasłaniając liczbę otworów w przepustnicy. Przepustnice Inno posiadają również bardzo dobre właściwości tłumiące hałas. Przepustnica Inno Ø 125 Nr kat. RP125INNO 49,00 zł Filtry powietrza Centrala wyposażona jest w filtry powietrza nawiewanego do pomieszczenia oraz wywiewanego na zewnątrz. Zastosowano filtry typu P19-301/50 klasa G4/EU5. Filtry powietrza zabezpieczają wymiennik centrali przed zanieczyszczeniem i przez to zmniejszeniem sprawności energetycznej centrali. Filtr powietrza nawiewanego dodatkowo podnosi walory higieniczne dostarczanego powietrza, a tym samym zwiększa komfort przebywania w pomieszczeniach. Filtr powietrza 400x248x50 dla VX400, HX400 i HX x248x50 dla VX x230x50 dla modeli HX prod.do 2017 r. 300x230x50 dla modeli VX prod.do 2017 r. FD100 FM100 F110 F100 99,00 75,00 99,00 75,00 Wstępna włóknina filtracyjna 400x248 dla VX400, HX400 i HX x248 dla VX x230 dla modeli HX prod.do 2017 r. 300x230 dla modeli VX prod.do 2017 r. 15,00 WWF003 WWF004 WWF001 WWF002 Przewód flex jest przewodem elastycznym izolowanym termicznie. Dzięki odporności temperaturowej +250º C i całkowitej niepalności świetnie nadaje się do dystrybucji powietrza. Tłumi drgania instalacji i ogranicza liczbę wymaganych kształtek instalacyjnych. Warstwa wewnętrzna przewodu jest nieznacznie perforowa. Powłokę izolacyjną stanowi wełna mineralna, natomiast osłonę zewnętrzną, wielowarstwowa powłoka z laminowanego aluminium wzmocniona włóknem szklanym. Przewód aluminiowy izolowany flex 200 (L=5m) Nr kat. IZOFLEX ,00 zł Cennik Rekuperatory i wentylacja

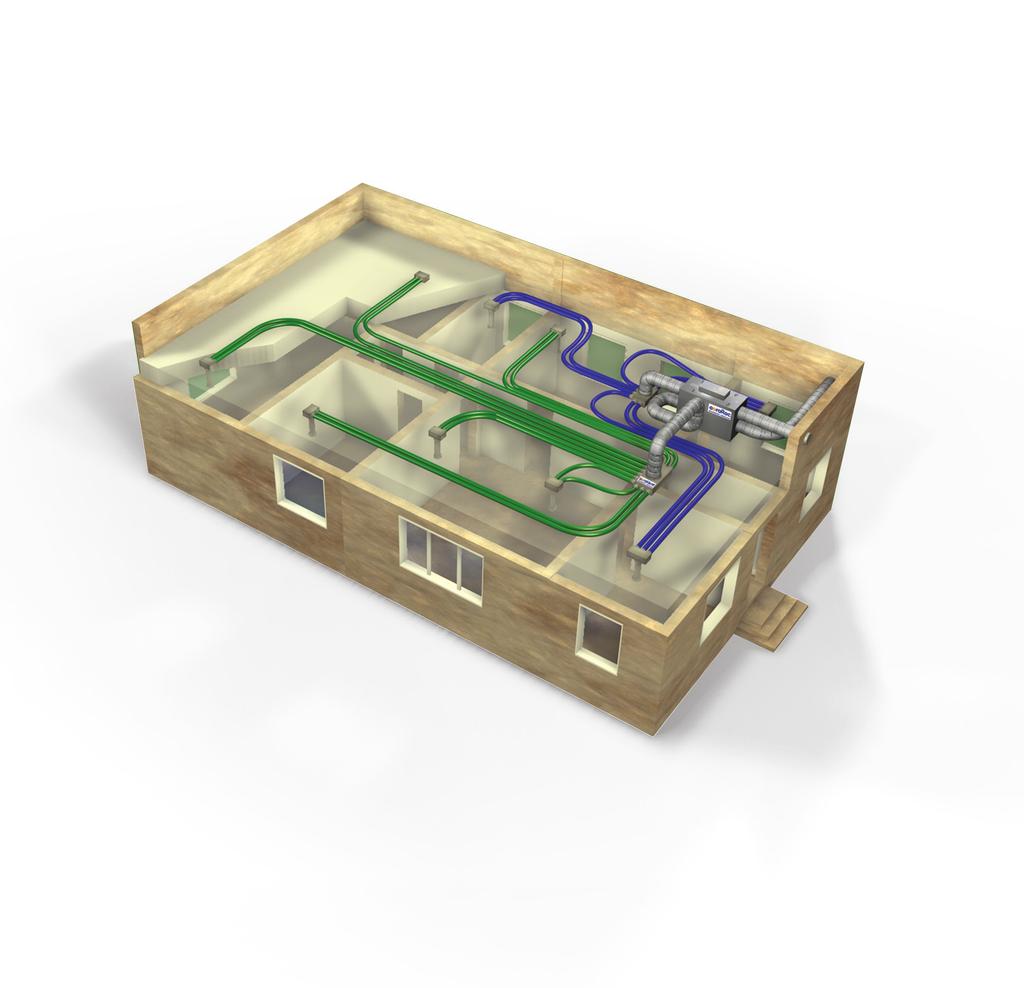

8 Przykład instalacji systemu wentylacji z rekuperacją Pokój 3 Łazienka mała Wyciąg Sypialnia Kuchnia Wyciąg 3x75x125 Wyrzutnia powietrza Pokój 2 Czerpnia powietrza Pokój 1 Salon (2 szt.) Ideą zastosowania rekuperatora jest kontrolowana wymiana powietrza, czyli wywiew zużytego oraz nawiew świeżego powietrza z jednoczesnym odzyskiem energii zawartej w strumieniu powietrza wywiewanego. Łazienka duża Wyciąg 3x75x125 Świeże powietrze powinno być dostarczane do pomieszczeń pobytu dziennego takich jak pokoje i sypialnie, natomiast usuwane z takich pomieszczeń jak kuchnie i łazienki. Sercem całej instalacji jest centrala wentylacyjna z wymiennikiem do odzysku ciepła rekuperator. Do rekuperatora doprowadzone jest świeże powietrze przewodami wentylacyjnymi z czerpni powietrza. Natomiast zużyte powietrze wydmuchiwane jest na zewnątrz przez wyrzutnie ścienną lub dachową. Masz Pytania? to dostawca systemów rekuperacji do domów jednorodzinnych, jest producentem rekuperatorów aerorec oraz systemu wentylacji aerovent, której zastosowanie pozwala na szybkie i bezpieczne rozprowadzenie instalacji nawiewno wywiewnej. Produkty oferowane przez sprzedawane są tylko w ogólnopolskiej sieci dystrybucji. prowadzi wsparcie sprzedaży swoich partnerów handlowych, organizuje szkolenia, wykonuje projekty instalacji wentylacyjnych. Niniejszy cennik nie jest ofertą handlową, zawiera detaliczne ceny netto w zł. zastrzega sobie prawo do błędów w cenniku oraz prawo do jego zmiany bez powiadomienia. Dane dystrybutora: ul. Tomaszowska Warszawa biuro@aerovent.pl V 01/2019
