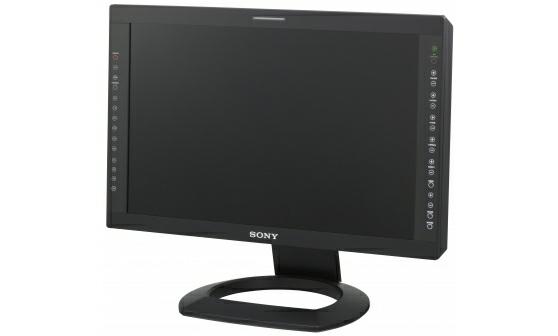

1 LMD-2451W 24-calowy monitor LCD wysokiej klasy Omówienie Nowy model LMD-4250W to 42-calowy, panoramiczny monitor LCD, przeznaczony do zaawansowanych zastosowań w branży nadawczej i dla profesjonalistów. Wyznacza on nowe standardy możliwości urządzeń średniej klasy: jest wyposażony w panel LCD o rozdzielczości Full HD i wyświetla obraz o doskonałej jasności i kontraście, oferując przy tym wyjątkowo szeroki kąt widzenia, wynoszący 178 stopni. Dzięki zastosowaniu wyjątkowej technologii ChromaTRU firmy Sony monitor LMD- 2451W oferuje wysoką wierność i powtarzalność wyświetlanych barw. Pozwala to podejmować trafne decyzje dotyczące jakości obrazu, a także łatwiej dopasowywać kolory w przypadku zestawiania monitorów obok siebie. Model LMD-2451W dziedziczy technologię i funkcje modelu LMD-2450W. Został także wyposażony w najnowszej generacji panel LCD, który zapewnia wyższą dokładność kolorów i kąt widzenia. Całkowicie cyfrowe, 10-bitowe przetwarzanie rozszerza imponującą gamę możliwości, oferując płynne przejścia skali szarości i kolorów. Model LMD-2451W obsługuje interfejs wejściowy 3G SDI, umożliwiając wyświetlanie formatu 1080p i współpracę z przyszłymi formatami. Dostępne jest również wejście DVI-D, umożliwiające podłączenie procesorów obrazu innych producentów. Do modułowej struktury gniazd monitora można podłączyć kartę Quad Split firmy Harris, co zapewnia oszczędność przestrzeni w ciasnych miejscach. Wyświetlanie wskazań miernika poziomu dźwięku i kształtu fali sygnału wizyjnego wraz z funkcją obrazu w obrazie zapewnia większą swobodę użytkowania. Monitor wyposażono w funkcję automatycznej synchronizacji dźwięku z obrazem. Za pomocą złącza Ethernet można zdalnie sterować monitorem po jego zainstalowaniu w ścianie wideo. Monitor jest przeznaczony do zastosowań związanych z nadawaniem programów, wozami transmisyjnymi, produkcją i postprodukcją oraz środowiskami korporacyjnymi. Obsługuje szeroką gamę formatów sygnału wideo z komputera i źródeł analogowych. Dostępne są także opcjonalne karty dekoderów obrazu cyfrowego w rozdzielczości SD i HD. Idealne rozwią zanie do szerokiej gamy zastosowań 1

2 Monitor idealnie sprawdzi się w TRANSMISJI (studio, środowisko biurowe, reżyserka), PRODUKCJI (wóz transmisyjny, ściana monitorów, sterowanie rejestratorem VTR, monitorowanie dźwięku itp.), POSTPRODUKCJI (konsole montażowe średniej klasy obsługujące wiele formatów), ZASTOSOWANIACH KORPORACYJNYCH (wysokiej klasy obsługa wielu formatów sygnału) i PROJEKTOWANIU GRAFIKI Znakomity panel o wysokiej rozdzielczości Panel LCD o rozdzielczości Full HD ( ) wyświetla wyjątkowo ostry, jasny i kontrastowy obraz. Idealne rozwią zanie do pracy zespołowej Dzięki niezwykle szerokiemu kątowi widzenia, wynoszącemu 178 stopni, monitor umożliwia oglądanie obrazu przez kilka osób jednocześnie. Naturalna jakość obrazu Pełne 10-bitowe przetwarzanie cyfrowe zapewnia doskonałe przejścia w obrazach kolorowych i w skali szarości, czego efektem jest naturalna jakość obrazu. Gwarantowana jakość kolorów Rozszerzona gama kolorów i nowatorska technologia Sony ChromaTRU zapewniają spójne i powtarzalne odzwierciedlenie barw zgodnie ze standardami ITU-709, SMPTE i EBU, niezależnie od używanego monitora. Niezmiennie wysoka jakość obrazu Obraz ma mniej zakłóceń niż w przypadku monitorów CRT. Nie jest konieczne dostosowywanie zbieżności, geometrii czy liniowości. Co więcej, monitor nie jest wrażliwy na pola magnetyczne. Idealny wybór w przypadku zastosowań obejmują cych wiele ekranów Jednakowe, powtarzalne nasycenie barw oraz odwzorowanie szarości pozwala zachować spójność kolorystyczną między wieloma monitorami. Podświetlane przyciski funkcyjne idealnie komponują się z obudową monitora i dobrze sprawdzają się w przypadku użycia go w ścianie wideo. Większa efektywność pracy Możliwa dzięki nowej funkcji wyświetlania obrazu w obrazie (PiP) oraz funkcjom oscyloskopu i miernika poziomu sygnału audio. Niezwykła wszechstronność Dzięki szerokiej gamie wejść i obsłudze wielu różnych formatów sygnału monitor nadaje się zarówno do zastosowań opartych na technice AV, jak i tych wykorzystujących platformę IT. Rozwią zanie na długie lata Obsługa wielu formatów i obrazu HD oraz opcjonalne karty dekoderów umożliwiają korzystanie z monitora LMD-2451W przez wiele lat. Praca w pomieszczeniach i na zewną trz Możliwość zasilania prądem przemiennym i stałym Instalacja i konfiguracja ustawień łatwiejsza niż w przypadku monitorów CRT Monitor ma niewielkie gabaryty, jest lekki i nagrzewa się podczas pracy tylko w minimalnym stopniu, dzięki czemu idealnie sprawdzi się w wozach transmisyjnych lub jako urządzenie przenośne. Niższe wymagania w zakresie chłodzenia niż w przypadku monitorów CRT Monitory LCD wytwarzają mniej ciepła. 2

3 Niskie wymagania w zakresie konserwacji Nie jest konieczne okresowe przeprowadzanie regulacji zbieżności, geometrii i liniowości. Monitor nie jest wrażliwy na pola magnetyczne. Większy komfort pracy operatora Bardziej komfortowe oglądanie oraz mniejsze zmęczenie oczu dzięki zminimalizowaniu efektu migotania obrazu. Całkowite koszty użytkowania niższe niż w przypadku monitorów CRT Monitor jest prostszy i tańszy w instalacji, transporcie oraz przechowywaniu. Długi okres użytkowania/wysoka niezawodność. Niskie rachunki za energię. Niskie koszty konserwacji. Niższe koszty środowiskowe związane z utylizacją. Funkcje Nowy panel LCD HD o rozdzielczości (WUXGA) Wyświetla obrazy z doskonałą wyrazistością, jasnością i kontrastem. Wyją tkowo szeroki ką t widzenia Wyjątkowo szeroki kąt widzenia w poziomie i w pionie umożliwia oglądanie obrazu przez kilka osób jednocześnie. Filtry kolorowe o wysokiej czystości Monitor LMD-2451W wyposażono w precyzyjne filtry kolorowe RGB zapewniające odwzorowanie kolorów z zaskakującą głębią i nasyceniem oraz generowanie naturalnie wyglądających obrazów. Temperatura barwowa Użytkownik może wybrać temperaturę 9300 K, 6500 K lub ustawioną przez siebie. Precyzyjne i powtarzalne odwzorowanie kolorów Technologia ChromaTRU zapewnia dokładność odwzorowania kolorów zbliżoną do monitorów CRT oraz dopasowanie parametru gamma przez cały okres użytkowania produktu. Oferuje spójną temperaturę kolorów w całej skali szarości. Obie te charakterystyki zapewniają także niezwykle precyzyjne dopasowanie kolorów w poszczególnych monitorach. Dostępne są trzy ustawienia odwzorowania kolorów: EBU, SMPTE i ITU bitowe przetwarzanie obrazu Zapewnia płynne efekty przejścia na obrazach kolorowych i w skali szarości, umożliwiając produkowanie materiałów wideo o wysokiej jakości. Zaawansowana konwersja I/P W monitorze LMD-2451W zastosowano adaptacyjny proces konwersji I/P (z przeplotu na skanowanie progresywne), który pozwala uzyskać efekt konwersji dopasowany optymalnie do zawartości obrazu statycznej lub dynamicznej. Zastosowana konwersja jest wysoce precyzyjna niezależnie od rozdzielczości sygnału, na przykład bez względu na to, czy sygnał wejściowy ma rozdzielczość SD czy HD. Obsługa wielu formatów sygnału z sygnałem wejściowym 3G SDI włą cznie* Monitor LMD-2451W obsługuje niemal każdy format analogowego i cyfrowego sygnału wideo w rozdzielczości SD i HD. 3

4 Obejmuje to formaty NTSC, PAL, komponentowy, RGB, Y/C, 480/60i, 575/50i, 480/60p, 576/50p, 1080/50i, 1080/60i, 1080/50p, 1080/60p, 720/50p, 720/60p, 1080/24psf, 1080/25psf, 1080/24p, 1080/25p, 1080/30p i sygnały z komputera od VGA po WUXGA. * Do obsługi sygnału 3G SDI wymagana jest opcjonalna karta interfejsów BKM-250TG. Wejście 3G SDI* Monitor LMD-2451W może odbierać sygnał wejściowy 3G SDI. W monitorach Sony interfejs 3G SDI jest zgodny ze standardem SMPTE 425 i umożliwia transmisję 10- bitowych sygnałów wideo 4:2:2 w trybie 1080/60p przy użyciu jednego kabla SDI. Ten system jednego połączenia jest znany jako system SD-SDI lub HD-SDI, jednak dzięki wykorzystaniu interfejsu 3G SDI firmy Sony może także obsługiwać dane wizyjne w standardzie Dual-Link HD-SDI i 3G SDI. Dzięki interfejsowi 3G SDI monitor LMD-2451W może odbierać dane wizyjne 50p i 60p. System 3G SDI jest również doskonałą alternatywą, gdy konieczne jest przejście na standard Dual-Link HD-SDI. * Do obsługi sygnału 3G SDI wymagana jest opcjonalna karta interfejsów BKM-250TG. Częstotliwości sygnału wejściowego z komputera Monitor LMD-2451W skonfigurowano fabrycznie do obsługi 32 typowych częstotliwości sygnału wejściowego z komputera. Opcje interfejsu sygnałowego Monitor można doposażyć w dwie opcjonalne karty wideo do odbioru dodatkowych analogowych lub cyfrowych materiałów wizualnych (w formacie HD/SD SDI). Warto zwrócić uwagę, że nowy model LMD-2451W współpracuje z istniejącymi kartami dekoderów. Funkcja podziału ekranu na cztery strefy Kartę Harris QS-100HD zaprojektowano w taki sposób, aby mieściła się wewnątrz monitora LMD-2451W, co zapewnia oszczędność miejsca. Oferuje ona doskonały obraz poczwórny i wiele pokrewnych funkcji. Nowy oscyloskop i miernik poziomu sygnału audio Interfejs użytkownika monitora zawiera zespolony oscyloskop i miernik poziomu sygnału audio. Tryb obraz w obrazie (PiP) Tryb wyświetlania dwóch obrazów obok siebie lub wyświetlania obrazu w obrazie (PiP) umożliwia podgląd dwóch obrazów na jednym ekranie. Możliwe jest także wyświetlanie obok siebie obrazów z urządzenia wideo i komputera. Możliwość wyboru obszaru skanowania i proporcji obrazu Dostępne są tryby skanowania standardowego, pełnego i overscan. Istnieje także możliwość zmiany proporcji obrazu między 16:9 a 4:3. Wielojęzyczne menu ekranowe Dostępne języki: angielski, francuski, hiszpański, niemiecki, włoski, japoński i chiński. Zaawansowane znaczniki wideo Na monitorze LMD-2451W mogą być wyświetlane różne znaczniki obszarów, w tym środka, proporcji i obszaru bezpiecznego. Te elastyczne elementy sterujące, w połączeniu z wieloma innymi znacznikami proporcji, czynią z monitora LMD-4251W niezwykle wygodne narzędzie do różnych zastosowań związanych z filmowaniem od standardowego nagrywania obrazu po cyfrową kinematografię. Trójkolorowa lampka kontrolna 4

5 Monitor LMD-2451W jest wyposażony w lampkę kontrolną stanu, którą można włączać za pośrednictwem równoległego złącza zdalnego. Stan sygnału wyświetlanego na monitorze można zidentyfikować na podstawie koloru lampki czerwonego, zielonego lub bursztynowego. Możliwość wyboru obszaru skanowania dla wejściowego sygnału wizyjnego i proporcji obrazu Dostępne tryby skanowania to 5% overscan oraz 0%. W zależności od sygnału wejściowego można wybrać ustawienie proporcji obrazu 16:9 lub 4:3. Funkcja Smart APA (automatycznej korekcji pikseli) dla wejścia komputerowego Przycisk APA umożliwia automatyczne optymalizowanie rozmiaru obrazu. Opcje zdalnego sterowania Dostępne są trzy metody podłączenia: z użyciem równoległego wejścia 8-stykowego, szeregowego złącza RJ45 Ethernet lub szeregowego złącza RS232C. Połączenie równoległe umożliwia zdalne sterowanie nawet 38 funkcjami. Scentralizowane sterowanie ścianą monitorów Przy użyciu szeregowego złącza RJ45 Ethernet i modułu sterującego BKM-16R. Monitorowanie dźwięku stereo Monitor LMD-2451W jest wyposażony w głośniki stereo. Można do nich przesyłać sygnał nawet z 16 wbudowanych zdekodowanych cyfrowych kanałów dźwięku. Monitor obsługuje również analogowe sygnały wejściowe audio. Funkcja inteligentnego podświetlania przycisków funkcyjnych Podświetlenie przycisków idzie w parze z eleganckim wyglądem monitora i zwiększa jego funkcjonalność. W razie potrzeby funkcję podświetlania przycisków można wyłączyć, aby zwiększyć czytelność obrazu w zastosowaniach obejmujących wiele ekranów. Blokada elementów sterowania Przełącznik blokady przycisków zapobiega przypadkowemu użyciu panelu sterowania Zgodność ze standardem montażowym VESA Montaż na biurku, ścianie lub suficie Dane techniczne Parametry obrazu Panel Rozmiar obrazu (przekąt na) Efekt ywny rozmiar obrazu (poziomo x pionowo) Rozdzielczość (poziomo x pionowo) Mat ryca akt ywna a-si TFT LCD 613,2 mm 24 inches 518,4 324,0 mm 20 1/2 x 12 7/8 inches 1920 x 1200 pikseli (WUXGA) Proporcje 16:10 Sprawność pikseli 0,9999 Podświet lenie CCFL 5

6 Kolory Kąt y widzenia (specyfikacja panelu) Ok. 16,7 miliona kolorów 89 /89 /89 /89 (t ypowe) (w górę/dół/lewo/prawo przy współczynniku kontrastu 10:1) Skanowanie normalne Skanowanie 0% Over Scan Overscan 5% Wejście Wejście kompozyt owe Wejście Y/C RGB, wejście sygnału komponent owego Wejście DVI-D Wejście HD15 Wejście audio Wejście synchronizacji zewnęt rznej Gniazdo opcji Równoległe złącze zdalnego st erowania Szeregowe złącze zdalnego sterowania (LAN) Wejście DC BNC (x1), 1 Vp-p ±3 db, synchronizacja ujemna 4-stykowe Mini DIN (x1) Y: 1 Vp-p ±3 db, synchronizacja ujemna C: 0,286 Vp-p ±3 db (poziom sygnału burst w st andardzie NTSC), 0,3 Vp-p ±3 db (poziom sygnału burst w st andardzie PAL) BNC (x3) RGB: 0,7 Vp-p ±3 db (synchronizacja SOG (Sync on Green), 0,3 Vp-p, synchronizacja ujemna) komponentowe: 0,7 Vp-p ± 3dB (sygnał st andardowych kolorowych pasków o chrominancji 75%) DVI-D (x1) Pojedyncze łącze TMDS 15-stykowe złącze D-sub (x1) R/G/B: 0,7 Vp-p, synchronizacja dodat nia (synchronizacja SOG (Sync on Green), 0,3 Vpp, synchronizacja ujemna) Sync : poziom TTL (bez polaryzacji, osobna polaryzacja pozioma i pionowa) Funkcja Plug & Play: odpowiednik DDC2B Gniazdo RCA (x2) -5 dbu, 47 kω lub więcej BNC (x1) 0,3 do 4,0 Vp-p ± sygnał potrójny dwubiegunowy lub binarny o polaryzacji ujemnej Dwa (2) gniazda Format sygnału: H: od 15 do 45 khz, V: od 48 do 60 Hz 8-stykowe złącze modułowe (x1) (Możliwość przypisywania st yków) 9-st ykowe D-sub (RS-232C) (x1), RJ-45 (Et hernet, 10BASE-T/100BASE-TX) Typ XLR, 4-st ykowe (męskie) (x1), 12 V DC (impedancja wyjściowa 0,05 Ω lub niższa) 6

7 Wyjście Wyjście kompozyt owe Wyjście Y/C RGB, wyjście sygnału komponent owego Wyjście synchronizacji zewnęt rznej Wyjście audio monit ora Moc wyjściowa głośnika (wbudowanego) BNC (x1), przelot ka, z aut omat ycznym terminatorem 75 Ω 4-st ykowe Mini DIN (x1), przelot ka, z automatycznym terminatorem 75 Ω BNC (x3), przelot ka, z aut omat ycznym terminatorem 75 Ω BNC (x1), przelot ka, z aut omat ycznym terminatorem 75 Ω Gniazdo cinch (x2) 1,0 W + 1,0 W (stereo) Dane ogólne Zasilanie Pobór mocy Prąd rozruchowy Temperatura w środowisku pracy Wilgot ność w środowisku pracy Temperatura w warunkach przechowywania/t ransport u Wilgot ność w warunkach przechowywania/t ransport u Ciśnienie podczas pracy/przechowywania/transportu Wymiary (szer. x wys. x gł.) [*1] Od 100 V do 240 V prądu przemiennego, od 1,5 A do 0,7 A, 50/60 Hz 24 V DC, 5,7 A Ok. 130 W (maks.) (z 2 BKM-229X) (1) Zasilanie włączone, metoda próbkowania nat ężenia: 23 A (100 V), 56 A (240 V) (2) Nat ężenie wejściowe przy przełączaniu na gorąco, zmierzone zgodnie z normą europejską EN : 55 A (230 V) Od 0 C do 35 C (Zalecane: od 20 C do 30 C) Od 32 F do 95 F (Zalecane: od 68 F do 86 F) Od 30% do 85% (bez kondensacji) Od 20 C do +60 C Od -4 F do +140 F Od 0% do 90% Od 700 do 1060 hpa 602,4 386,2 110,0 mm (bez podstawy) 602,4 497,9 269,9 mm (z dołączoną postawą) 23 3/4 x 15 1/4 x 4 3/8 inches (without a stand) 23 3/4 x 19 5/8 x 10 3/4 inches (with a supplied st and) 7

8 Waga (z wyposażeniem opcjonalnym) Waga Dost arczane wyposażenie Akcesoria opcjonalne Ok. 11,4 kg (po zainstalowaniu 2x BKM- 229X) Approx. 25 lb 2 oz (when 2x BKM-229X inst alled) Ok. 11,0 kg (bez zainst alowanego adaptera wejścia) Approx. 24 lb 4 oz (when no input adapt or inst alled) Przewód zasilania prądem przemiennym (1) Uchwyt do wtyczki zasilania (1) Instrukcja obsługi (1) Płyta CD-ROM (1) Inst rukcja obsługi płyt y CD-ROM (1) Adapt er sygnału wejściowego BKM-220D SDI 4:2:2 Adapt er sygnału wejściowego BKM- 243HS HD/D1-SDI Adapt er sygnału wejściowego BKM- 227W NTSC/PAL Adapt er analogowego wejścia sygnału komponentowego BKM-229X Adapt er napisów BKM-244CC HD/SD-SDI Adapt er sygnału wejściowego BKM- 250TG 3G/HD/SD-SDI Uwagi Uwaga Informacja dotycząca środowiska nat uralnego dla klient ów z USA [*1] Podane wart ości wymiarów są przybliżone. Lampa w t ym urządzeniu zawiera rt ęć. Pozbywanie się mat eriałów t ego rodzaju może być objęt e przepisami prawa w zakresie ochrony środowiska. W celu uzyskania dodat kowych informacji na t emat usuwania i recyklingu prosimy o skont akt owanie się z władzami lokalnymi lub odwiedzenie st rony 8

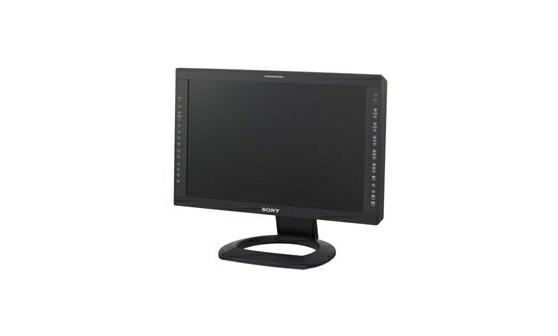

9 Galeria 9
