GRADA INTERNATIONAL NV

Transkrypt

1

2 GRADA INTERNATIONAL NV GRADA International NV, firma założona w 1963r., do dziś jest znaną i cenioną marką w branży wentylacyjno-klimatyzacyjnej. Produkcja zlokalizowana jest w belgijskim mieście Lokeren, gdzie powstają takie elementy jak: kratki wentylacyjne ścienne, podłogowe, do kanałów okrągłych, nawiewniki wirowe i szczelinowe, anemostaty z wielostronnym nawiewem, belki chłodzące, zawory wentylacyjne i zawory zmiennego wydatku. Dodatkowo w fabryce powstaje wiele elementów służących do budowy instalacji wentylacyjnych. Są to min.: przepustnice jedno i wielopłaszczyznowe, skrzynki rozprężne, tłumiki akustyczne i regulatory VAV. Produkcja ponad elementów rozpoczyna się od arkusza blachy stalowej lub aluminiowej, a kończy na pomalowanym i gotowym do transportu produkcie. Fabryka wyposażona jest w magazyn oraz laboratorium, w którym przeprowadzane są badania hałasu i tworzone są charakterystyki przepływu. Badania prowadzone są w oparciu o standardy ISO 3741 i ISO Naszą najważniejszą misją jest dążenie do postrzegania nas przez naszych klientów, jako innowacyjnego i niezawodnego partnera. Szeroki i stale powiększający się zakres produktów to nasza odpowiedź na zmienny i zróżnicowany rynek. Bliska współpraca z klientami, pozwala nam na ciągłe poszerzanie naszej oferty.

3 KRATKI WENTYLACYJNE KRATKI PODŁOGOWE I ŚCIENNE ANEMOSTATY NAWIEWNIKI WIROWE NAWIEWNIKI SZCZELINOWE Zaplecze techniczne, inwestycje w nowe technologie, elastyczność i współpraca z odbiorcami są fundamentem naszych kompetencji i możliwości. CZERPNIE I WYRZUTNIE Nasze laboratorium jest wyposażone w najnowocześniejsze centrum pomiarowo-symulacyjne, co otwiera przed nami możliwość badania elementów wentylacyjnych w warunkach, w jakich będą one pracowały docelowo. Nasz pełen zakres produktów prezentuje doskonałe rozwiązania techniczne, REGULATORY PRZEPŁYWU znakomicie zdające egzamin w instalacjach dystrybucji powietrza. Jakość produktów GRADA została potwierdzona w ciągu kilku ostatnich dziesięcioleci w nowoczesnych i reprezentacyjnych budynkach całej Europy. DYSZE DALEKIEGO ZASIĘGU BELKI CHŁODZĄCE AKCESORIA

4 A-100/110/120/130 G-100/110/120/130 kratka wentylacyjna z pojedynczym lub podwójnym rzędem ruchomych kierownic (w układzie pionowym lub poziomym) czynna powierzchnia przekroju do 70% (w zależności od ułożenia kierownic) dostępne w rozmiarze co 25mm (tak w szerokości jak i w wysokości) szerokość ramki 25mm dla kratki wykonanej ze stali, oraz 25mm i 35mm dla kratki wykonanej z aluminium kratki dostępne są również w wykonaniu liniowym (o bardzo dużych długościach), składających się z części początkowej, części środkowej i części końcowej A-100/110/120/130: ramka i kierownice wykonane z aluminium anodowanego i w kolorze aluminium G-100/110/120/130: w całości wykonane ze stali, malowane standardowo na biało (RAL9010) A-710 G-710 kratka wentylacyjna z kierownicami zamontowanymi na stałe pod kątem 40 czynna powierzchnia przekroju 60% dostępne w rozmiarze co 25mm (tak w szerokości jak i w wysokości) szerokość ramki 25mm dla kratki wykonanej ze stali, oraz 25mm i 35mm dla kratki wykonanej z aluminium A-710: ramka i kierownice wykonane z aluminium anodowanego i w kolorze aluminium G-710: w całości wykonane ze stali, malowane standardowo na biało (RAL9010) A-770 A-780 kratka wentylacyjna z grilem prostym (typu A-780) lub z grilem ustawionym pod kątem 45 (typu A-770) wymiar oczka 12,5mm x 12,5mm czynna powierzchnia przekroju 85% ramka wykonana z aluminium anodowanego gril wykonany jest z aluminium walcowanego AH710/770/780 kratka wyciągowa, aluminiowa z możliwością zamontowania filtra AH710: kratka z kierownicami zamontowanymi na stałe pod kątem 40 czynna powierzchnia przekroju 60% AH770/AH780 kratka wentylacyjna z grilem prostym (typu AH780) lub z grilem ustawionym pod kątem 45 (typu AH770) wymiar oczka 12,5mm x 12,5mm czynna powierzchnia przekroju 85% KRATKI WENTYLACYJNE

5 A-250 AF980/981 AS/GS kratka nawiewno-wywiewna, może służyć także jako kratka transferowa poziome kierownice zamontowane na stałe pod kątem 45 odległość między kierownicami = 20mm kratka wykonana z aluminium anodowanego kratka transferowa z kierownicami o profilu w kształcie litry Y (utrudnia przenikanie światła) czynna powierzchnia przepływu 38% kratka wykonana z aluminium anodowanego kratki wentylacyjna przeznaczona do montażu na okrągłych kanałach czynna powierzchnia przepływu do 70% (w zależności od ustawienia kierownic) AS/GS 120: kratka wywiewna AS/GS 130: kratka nawiewna AS: kratka wykonana z aluminium GS: kratka wykonana ze stali Kratki malowane są na biało (RAL9010) GK150 GF161 CB400/420 kratka ścienna ze stałymi, tłoczonymi kierownicami, ustawionymi pod kątem 20 czynna powierzchnia przekroju 75% wykonana ze stali, malowana na biało (RAL9010) kratka ścienna ze stałymi, tłoczonymi kierownicami, ustawionymi pod kątem 20 wyposażona w przepustnicę czynna powierzchnia przepływu 60% (przepustnica całkowicie otwarta) wykonana ze stali, malowana na biało (RAL9010) kratka ze stałymi, prostymi kierownicami (typu CB400) lub kierownicami zamontowanymi pod kątem 15 (typu CB420) wewnętrzna część kratki wraz z kierownicami może być obracana dla uzyskania odpowiedniego kierunku nawiewu powietrza kratka wykonana jest z aluminium anodowanego

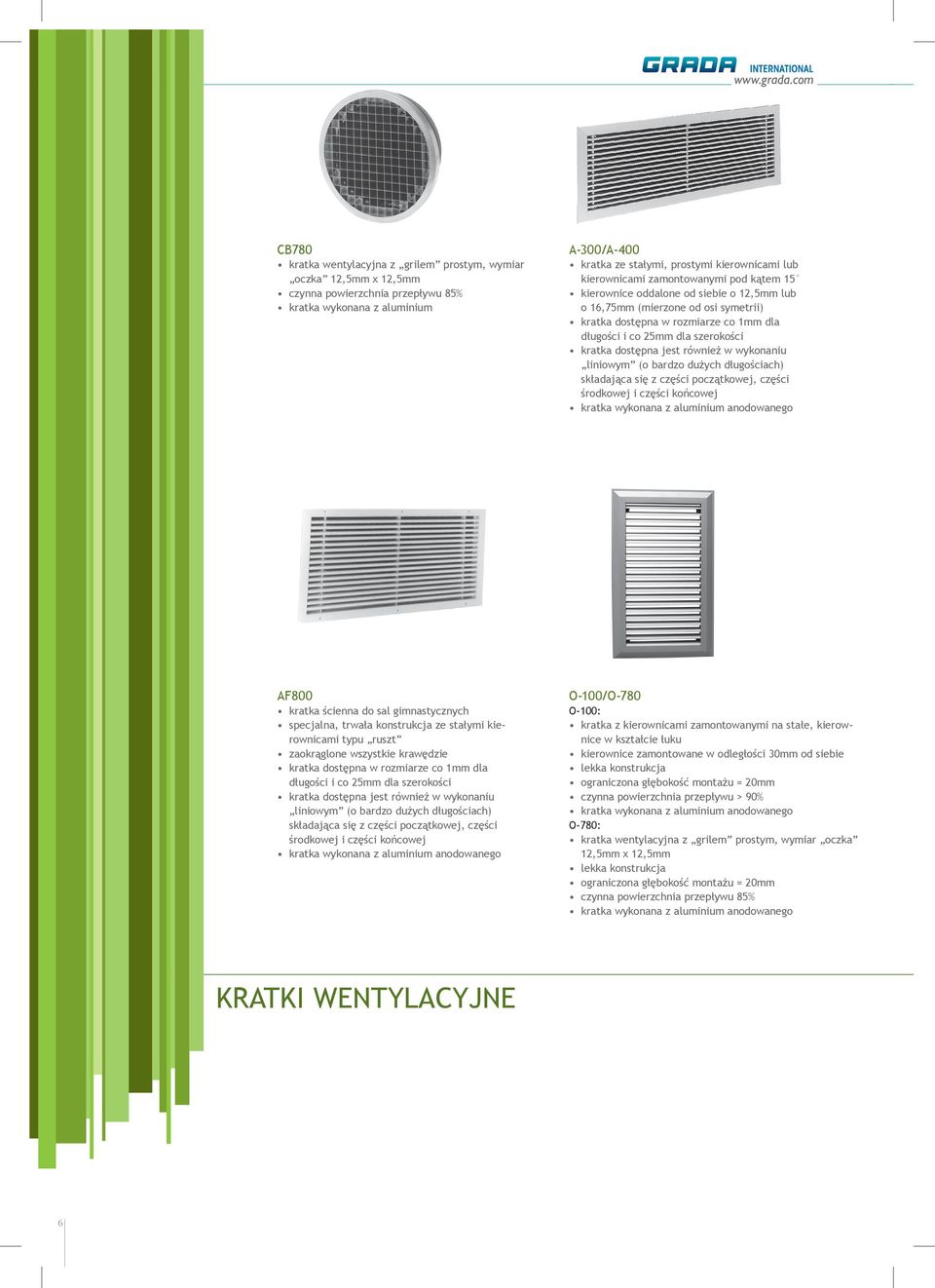

6 CB780 kratka wentylacyjna z grilem prostym, wymiar oczka 12,5mm x 12,5mm czynna powierzchnia przepływu 85% kratka wykonana z aluminium A-300/A-400 kratka ze stałymi, prostymi kierownicami lub kierownicami zamontowanymi pod kątem 15 kierownice oddalone od siebie o 12,5mm lub o 16,75mm (mierzone od osi symetrii) kratka dostępna w rozmiarze co 1mm dla długości i co 25mm dla szerokości kratka dostępna jest również w wykonaniu liniowym (o bardzo dużych długościach) składająca się z części początkowej, części środkowej i części końcowej kratka wykonana z aluminium anodowanego AF800 kratka ścienna do sal gimnastycznych specjalna, trwała konstrukcja ze stałymi kierownicami typu ruszt zaokrąglone wszystkie krawędzie kratka dostępna w rozmiarze co 1mm dla długości i co 25mm dla szerokości kratka dostępna jest również w wykonaniu liniowym (o bardzo dużych długościach) składająca się z części początkowej, części środkowej i części końcowej kratka wykonana z aluminium anodowanego O-100/O-780 O-100: kratka z kierownicami zamontowanymi na stałe, kierownice w kształcie łuku kierownice zamontowane w odległości 30mm od siebie lekka konstrukcja ograniczona głębokość montażu = 20mm czynna powierzchnia przepływu > 90% kratka wykonana z aluminium anodowanego O-780: kratka wentylacyjna z grilem prostym, wymiar oczka 12,5mm x 12,5mm lekka konstrukcja ograniczona głębokość montażu = 20mm czynna powierzchnia przepływu 85% kratka wykonana z aluminium anodowanego KRATKI WENTYLACYJNE

7 GP360 okrągła kratka wentylacyjna dla więziennictwa brak możliwości zdemontowania kratki od jej frontowej strony frontowa część kratki jest połączona na stałe z wewnętrzną, tylną częścią kratki czynna powierzchnia przepływu 51% kratkę można montować w ścianach o maksymalnej grubości do 150mm kratka wykonana ze stali kratka jest w kolorze białym (RAL9010) GD203T prostokątna kratka wentylacyjna dla więziennictwa brak możliwości zdemontowania kratki od jej frontowej strony kratka jest w komplecie ze skrzynką rozprężną zaopatrzoną w okrągłe przyłącze solidna, stalowa konstrukcja kratki i ramki (wymiar oczka 50mm x 12,5mm), łączona mechanicznie czynna powierzchnia przepływu 51% kratka jest w kolorze białym (RAL9010)

8 AC300/400/500 kratka ze stałymi, prostymi lub odchylonymi o kąt 15 kierownicami typu ruszt kierownice oddalone od siebie o 12,5mm (mierzone od osi symetrii) dostępne w rozmiarze co 1mm (tak w szerokości jak i w wysokości) kratka bez ramki i systemu montażowego kratka wykonana z aluminium AC300: konstrukcja standardowa, aluminium anodowane AC400: wzmocniona konstrukcja, aluminium anodowane AC500: wzmocniona konstrukcja do montażu podłogowego, aluminium anodowane Z-300 kratka parapetowa kratka ze stałymi, prostymi lub odchylonymi o kąt 15 kierownicami typu ruszt ramka montażowa w wymiarze 15mm kierownice oddalone od siebie o 12,5mm lub o 16,75mm (mierzone od osi symetrii) dostępne w rozmiarze co 1mm dla długości i co 12,5mm dla wysokości ruszt kratki mocowany do ramki na stałe lub może być demontowany kratka wykonana z aluminium anodowanego AG300 kratka podłogowa ze stałymi, prostymi lub odchylonymi o kąt 15 kierownicami typu ruszt kierownice oddalone od siebie o 12,5mm (mierzone od osi symetrii) dostępne w rozmiarze co 1mm dla długości i co 12,5mm dla wysokości kratka dostępna jest również w wykonaniu liniowym (o bardzo dużych długościach), składająca się z części początkowej, części środkowej i części końcowej ruszt kratki jest demontowany, (mocowany za pomocą specjalnych elementów sprężynowych) kratka wykonana z aluminium anodowanego A-500 kratka podłogowa ze stałymi, prostymi lub odchylonymi o kąt 15 kierownicami typu ruszt kierownice oddalone od siebie o 12,5mm (mierzone od osi symetrii) dostępne w rozmiarze co 1mm dla długości i co 12,5mm dla wysokości kratka dostępna jest również w wykonaniu liniowym (o bardzo dużych długościach), składająca się z części początkowej, części środkowej i części końcowej kratka wyposażona w specjalne wzmocnienie do montażu podłogowego kratka wykonana z aluminium anodowanego KRATKI PODŁOGOWE I ŚCIENNE 8

9 AV500 kratka podłogowa do sal komputerowych kratka w rozmiarze 599mm x 599mm z kierownicami oddalonymi od siebie o 12,5mm (mierzone od osi symetrii) ruszt kratki demontowany standardowa głębokość kratki = 20mm ramka kratki wykonana z blachy stalowej o grubości 2,5mm, pomalowana na czarno (RAL9005) ruszt kratki wykonany z aluminium anodowanego AG800 GD200 kratka podłogowa do sal gimnastycznych specjalna wzmacniana konstrukcja do montażu podłogowego, ze stałymi, prostymi kierownicami typu ruszt ruszt demontowany z zaokrąglonymi krawędziami kierownice oddalone od siebie o 16,75mm (mierzone od osi symetrii) dostępne w rozmiarze co 1mm dla długości i co 12,5mm dla wysokości kratka dostępna jest również w wykonaniu liniowym (o bardzo dużych długościach), składająca się z części początkowej, części środkowej i części końcowej kratka wykonana z aluminium anodowanego kratka o wzmocnionej konstrukcji stalowej, połączenia wykonane mechanicznie wymiar oczek 50mm x 12,5mm czynna powierzchnia przepływu 75% kratka wykonana ze stali, pomalowana na biało (RAL9010) GD241 VM011 kratka ze stałymi łopatkami, usytuowanymi pod kątem 30 skierowanynu w dwóch kierunkach czynna powierzchnia przepływu 75% (przepustnica całkowicie otwarta) w komplecie z przepustnicą zaopatrzoną w nożny mechanizm regulacji kratka wykonana ze stali, pomalowana na kolor biały (RAL9010) kratka podłogowa o cechach nawiewnika wirowego pionowy lub poziomy charakter wypływu powietrza demontowana płyta czołowa dostępna z wewnętrznym koszem na zabrudzenia, mogącym służyć jako przepustnica kratka wykonana z aluminium

10 CE100/DE100 DE120 anemostat okrągły ze zmiennym kierunkiem wypływu powietrza przystosowany do montażu na dużych wysokościach CE100/DE100: możliwość 5 różnych położeń centralnej części anemostatu demontowany centralny element anemostatu DE120: jednopołożeniowe ustawianie kierunku wypływu powietrza (pionowo lub poziomo) brak możliwości demontowania centralnego elementu CE: wykonany z aluminium, pomalowany na biało (RAL9010) DE: wykonany ze stali, pomalowany na biało (RAL9010) DR160/170 anemostat o stałych, poziomych kierownicach w kształcie płaskich pierścieni wykonany ze stali, pomalowany na biało (RAL9010) DR160: mocowanie na 3 śruby umiejscowione na zewnętrznym pierścieniu DR170: mocowanie centralne (śruba dostarczana w komplecie z anemostatem) wraz z ramką montażową typu GR003 E-100/200/300 kwadratowy lub prostokątny anemostat dostępny w wymiarach co 75mm dla długości i co 37,5mm dla szerokości stały, 1 2 lub 3 kierunkowy, poziomy wypływ powietrza demontowany centralny element anemostatu możliwość zamiany centralnego elementu z anemostatu typu EE200 do anemostatu typu EE300 anemostat wykonany z aluminium anodowanego EG400/E-400 anemostat kwadratowy, czterostronny, wypływ poziomy, kierownice stałe z demontowanym lub nie centralnym elementem montowany ze skrzynką rozprężną wyposażoną w króciec podłączeniowy z przepustnicą lub bez D-400: wykonany ze stali ocynkowanej, pomalowany na biało (RAL9010) E-400: wykonany z aluminium anodowanego ANEMOSTATY 10

11 BE-BF100/200/300/400 BC100 DA340/350/360/370 anemostat z wypływem wielokierunkowym kierownice oddalone od siebie o 25mm anemostat wyposażony w regulowane kierownice z możliwością wypływu powietrza w 1, 2, 3 lub 4 kierunkach anemostat dostępny w rozmiarze co 25mm, tak dla długości jak i dla szerokości anemostat wykonany z aluminium anodowanego kratka do sufitów podwieszanych wymiar zewnętrzny 594mm x 594mm lekka konstrukcja kratki, bez ramki montażowej kierownice oddalone od siebie o 25mm wysoka czynna powierzchnia przepływu chroni przed dostępem światła kratka wykonana z aluminium anodowanego dostępne ze skrzynką rozprężną wyposażoną w boczny lub górny króciec podłączeniowy króciec może być w wersji z przepustnicą lub bez skrzynka może być izolowana lub nie DA340/360: perforowany anemostat nawiewny, wyposażony w cztery kierownice umożliwiające nastawę wypływu powietrza w 4, 3, 2 i 1 kierunkach DA350/370: perforowany anemostat wywiewny, bez kierownic, czołowa płyta perforowana zamocowana przy pomocą zawiasów, anemostat wykonany ze stali, pomalowany na biało (RAL9010), skrzynka rozprężna wykonana z blachy ocynkowanej DA340/350: anemostat z blokadą pchnij i otwórz czołowej płyty perforowanej DA360/370: anemostat z blokadą zatrzaskową czołowej płyty perforowanej CS500/600 CC600 DC340/360 anemostat kwadratowy, ze zmiennym kierunkiem wypływu powietrza możliwość 5 różnych położeń centralnej części anemostatu demontowana centralna część anemostatu możliwość bezpośredniego montażu anemostatu na okrągłym kanale wentylacyjnym anemostat pomalowany na biało (RAL9010) CS500: dla montażu licującego z sufitem CS600: dla montażu na suficie z wystającym kołnierzem o grubości 20mm anemostat okrągły ze zmiennym kierunkiem wypływu powietrza możliwość 5 różnych położeń centralnej części anemostatu demontowana centralna część anemostatu możliwość bezpośredniego montażu anemostatu na okrągłym kanale wentylacyjnym anemostat pomalowany na biało (RAL9010) perforowany anemostat modułowy (laster) bez ramki montażowej wymiar zewnętrzny 594mm x 594mm anemostat wykonany ze stali, pomalowany na biało (RAL9010) DC340: anemostat z perforacją 40% DC360: anemostat z perforacją 51% 11

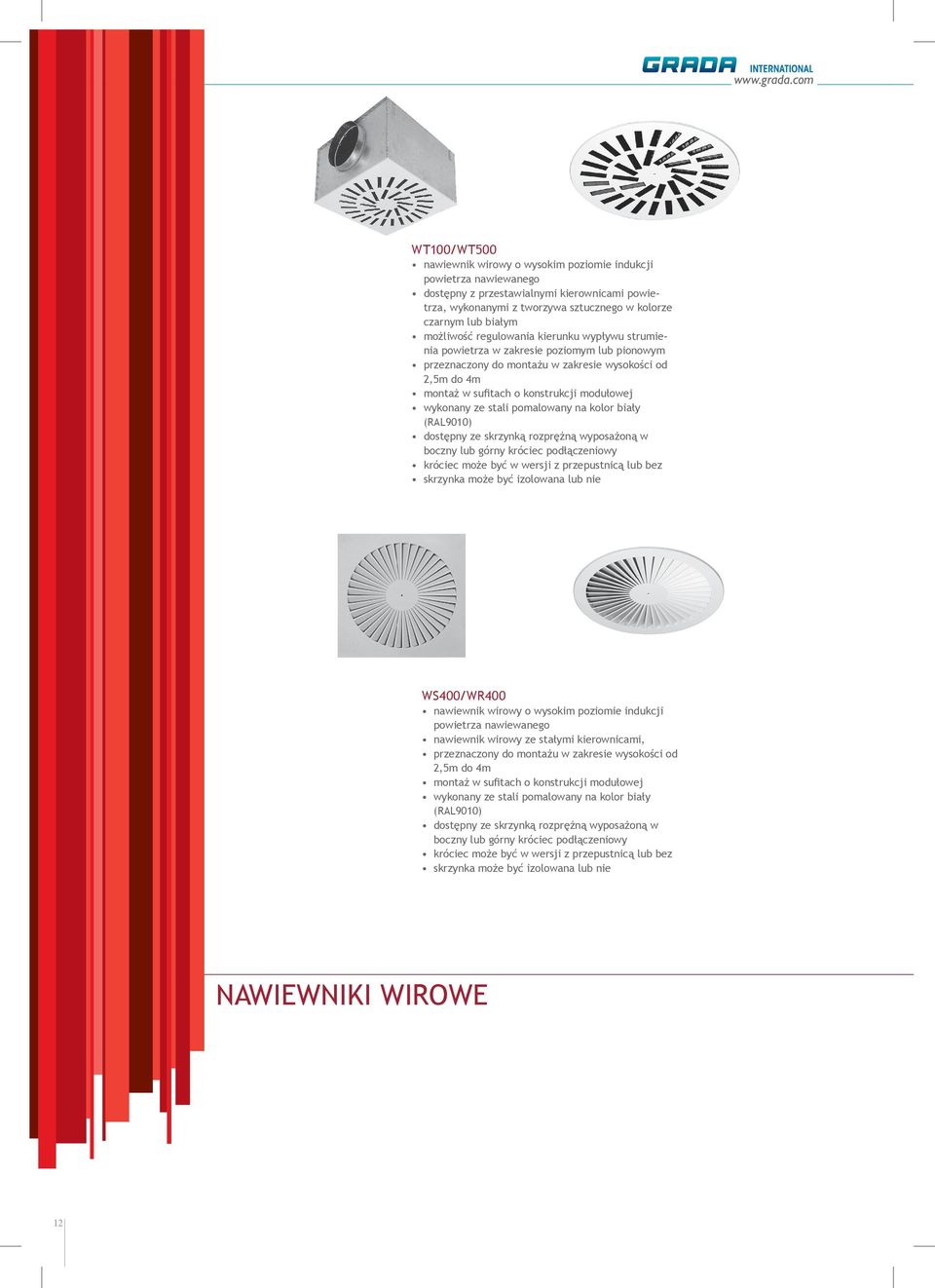

12 WT100/WT500 nawiewnik wirowy o wysokim poziomie indukcji powietrza nawiewanego dostępny z przestawialnymi kierownicami powietrza, wykonanymi z tworzywa sztucznego w kolorze czarnym lub białym możliwość regulowania kierunku wypływu strumienia powietrza w zakresie poziomym lub pionowym przeznaczony do montażu w zakresie wysokości od 2,5m do 4m montaż w sufitach o konstrukcji modułowej wykonany ze stali pomalowany na kolor biały (RAL9010) dostępny ze skrzynką rozprężną wyposażoną w boczny lub górny króciec podłączeniowy króciec może być w wersji z przepustnicą lub bez skrzynka może być izolowana lub nie WS400/WR400 nawiewnik wirowy o wysokim poziomie indukcji powietrza nawiewanego nawiewnik wirowy ze stałymi kierownicami, przeznaczony do montażu w zakresie wysokości od 2,5m do 4m montaż w sufitach o konstrukcji modułowej wykonany ze stali pomalowany na kolor biały (RAL9010) dostępny ze skrzynką rozprężną wyposażoną w boczny lub górny króciec podłączeniowy króciec może być w wersji z przepustnicą lub bez skrzynka może być izolowana lub nie NAWIEWNIKI WIROWE 12

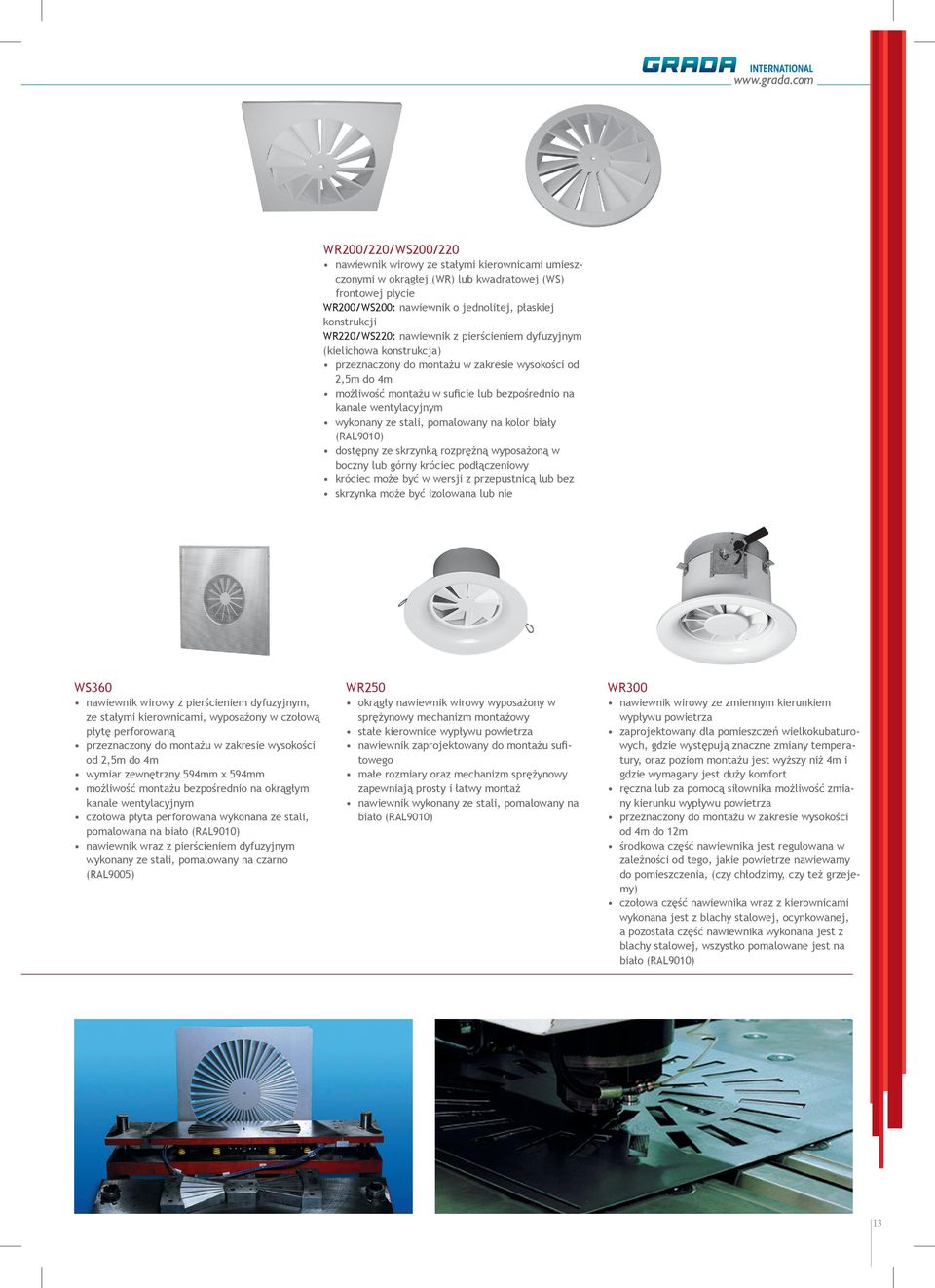

13 WR200/220/WS200/220 nawiewnik wirowy ze stałymi kierownicami umieszczonymi w okrągłej (WR) lub kwadratowej (WS) frontowej płycie WR200/WS200: nawiewnik o jednolitej, płaskiej konstrukcji WR220/WS220: nawiewnik z pierścieniem dyfuzyjnym (kielichowa konstrukcja) przeznaczony do montażu w zakresie wysokości od 2,5m do 4m możliwość montażu w suficie lub bezpośrednio na kanale wentylacyjnym wykonany ze stali, pomalowany na kolor biały (RAL9010) dostępny ze skrzynką rozprężną wyposażoną w boczny lub górny króciec podłączeniowy króciec może być w wersji z przepustnicą lub bez skrzynka może być izolowana lub nie WS360 nawiewnik wirowy z pierścieniem dyfuzyjnym, ze stałymi kierownicami, wyposażony w czołową płytę perforowaną przeznaczony do montażu w zakresie wysokości od 2,5m do 4m wymiar zewnętrzny 594mm x 594mm możliwość montażu bezpośrednio na okrągłym kanale wentylacyjnym czołowa płyta perforowana wykonana ze stali, pomalowana na biało (RAL9010) nawiewnik wraz z pierścieniem dyfuzyjnym wykonany ze stali, pomalowany na czarno (RAL9005) WR250 okrągły nawiewnik wirowy wyposażony w sprężynowy mechanizm montażowy stałe kierownice wypływu powietrza nawiewnik zaprojektowany do montażu sufitowego małe rozmiary oraz mechanizm sprężynowy zapewniają prosty i łatwy montaż nawiewnik wykonany ze stali, pomalowany na biało (RAL9010) WR300 nawiewnik wirowy ze zmiennym kierunkiem wypływu powietrza zaprojektowany dla pomieszczeń wielkokubaturowych, gdzie występują znaczne zmiany temperatury, oraz poziom montażu jest wyższy niż 4m i gdzie wymagany jest duży komfort ręczna lub za pomocą siłownika możliwość zmiany kierunku wypływu powietrza przeznaczony do montażu w zakresie wysokości od 4m do 12m środkowa część nawiewnika jest regulowana w zależności od tego, jakie powietrze nawiewamy do pomieszczenia, (czy chłodzimy, czy też grzejemy) czołowa część nawiewnika wraz z kierownicami wykonana jest z blachy stalowej, ocynkowanej, a pozostała część nawiewnika wykonana jest z blachy stalowej, wszystko pomalowane jest na biało (RAL9010) 13

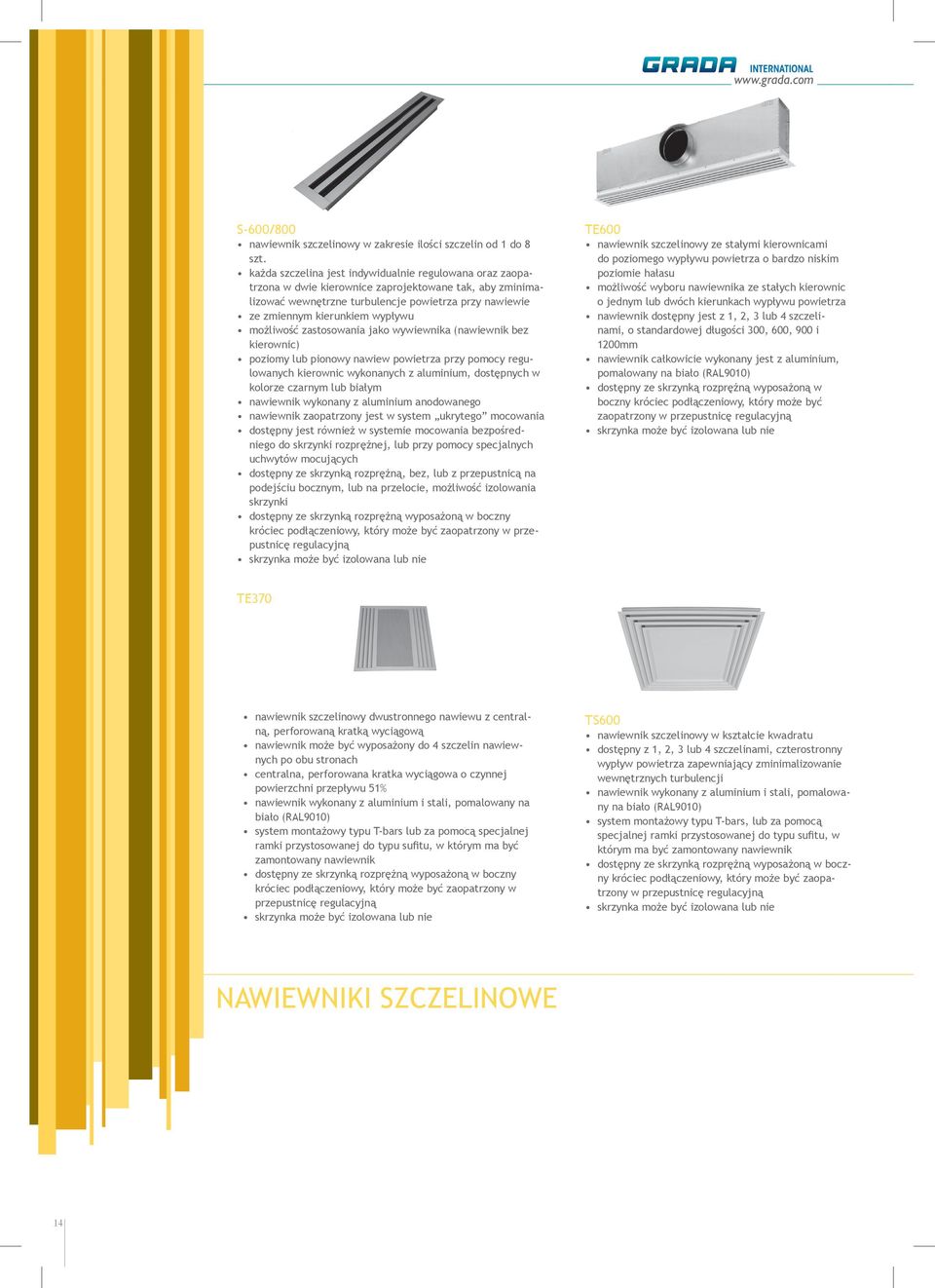

14 S-600/800 nawiewnik szczelinowy w zakresie ilości szczelin od 1 do 8 szt. każda szczelina jest indywidualnie regulowana oraz zaopatrzona w dwie kierownice zaprojektowane tak, aby zminimalizować wewnętrzne turbulencje powietrza przy nawiewie ze zmiennym kierunkiem wypływu możliwość zastosowania jako wywiewnika (nawiewnik bez kierownic) poziomy lub pionowy nawiew powietrza przy pomocy regulowanych kierownic wykonanych z aluminium, dostępnych w kolorze czarnym lub białym nawiewnik wykonany z aluminium anodowanego nawiewnik zaopatrzony jest w system ukrytego mocowania dostępny jest również w systemie mocowania bezpośredniego do skrzynki rozprężnej, lub przy pomocy specjalnych uchwytów mocujących dostępny ze skrzynką rozprężną, bez, lub z przepustnicą na podejściu bocznym, lub na przelocie, możliwość izolowania skrzynki dostępny ze skrzynką rozprężną wyposażoną w boczny króciec podłączeniowy, który może być zaopatrzony w przepustnicę regulacyjną skrzynka może być izolowana lub nie TE600 nawiewnik szczelinowy ze stałymi kierownicami do poziomego wypływu powietrza o bardzo niskim poziomie hałasu możliwość wyboru nawiewnika ze stałych kierownic o jednym lub dwóch kierunkach wypływu powietrza nawiewnik dostępny jest z 1, 2, 3 lub 4 szczelinami, o standardowej długości 300, 600, 900 i 1200mm nawiewnik całkowicie wykonany jest z aluminium, pomalowany na biało (RAL9010) dostępny ze skrzynką rozprężną wyposażoną w boczny króciec podłączeniowy, który może być zaopatrzony w przepustnicę regulacyjną skrzynka może być izolowana lub nie TE370 nawiewnik szczelinowy dwustronnego nawiewu z centralną, perforowaną kratką wyciągową nawiewnik może być wyposażony do 4 szczelin nawiewnych po obu stronach centralna, perforowana kratka wyciągowa o czynnej powierzchni przepływu 51% nawiewnik wykonany z aluminium i stali, pomalowany na biało (RAL9010) system montażowy typu T-bars lub za pomocą specjalnej ramki przystosowanej do typu sufitu, w którym ma być zamontowany nawiewnik dostępny ze skrzynką rozprężną wyposażoną w boczny króciec podłączeniowy, który może być zaopatrzony w przepustnicę regulacyjną skrzynka może być izolowana lub nie TS600 nawiewnik szczelinowy w kształcie kwadratu dostępny z 1, 2, 3 lub 4 szczelinami, czterostronny wypływ powietrza zapewniający zminimalizowanie wewnętrznych turbulencji nawiewnik wykonany z aluminium i stali, pomalowany na biało (RAL9010) system montażowy typu T-bars, lub za pomocą specjalnej ramki przystosowanej do typu sufitu, w którym ma być zamontowany nawiewnik dostępny ze skrzynką rozprężną wyposażoną w boczny króciec podłączeniowy, który może być zaopatrzony w przepustnicę regulacyjną skrzynka może być izolowana lub nie NAWIEWNIKI SZCZELINOWE 14

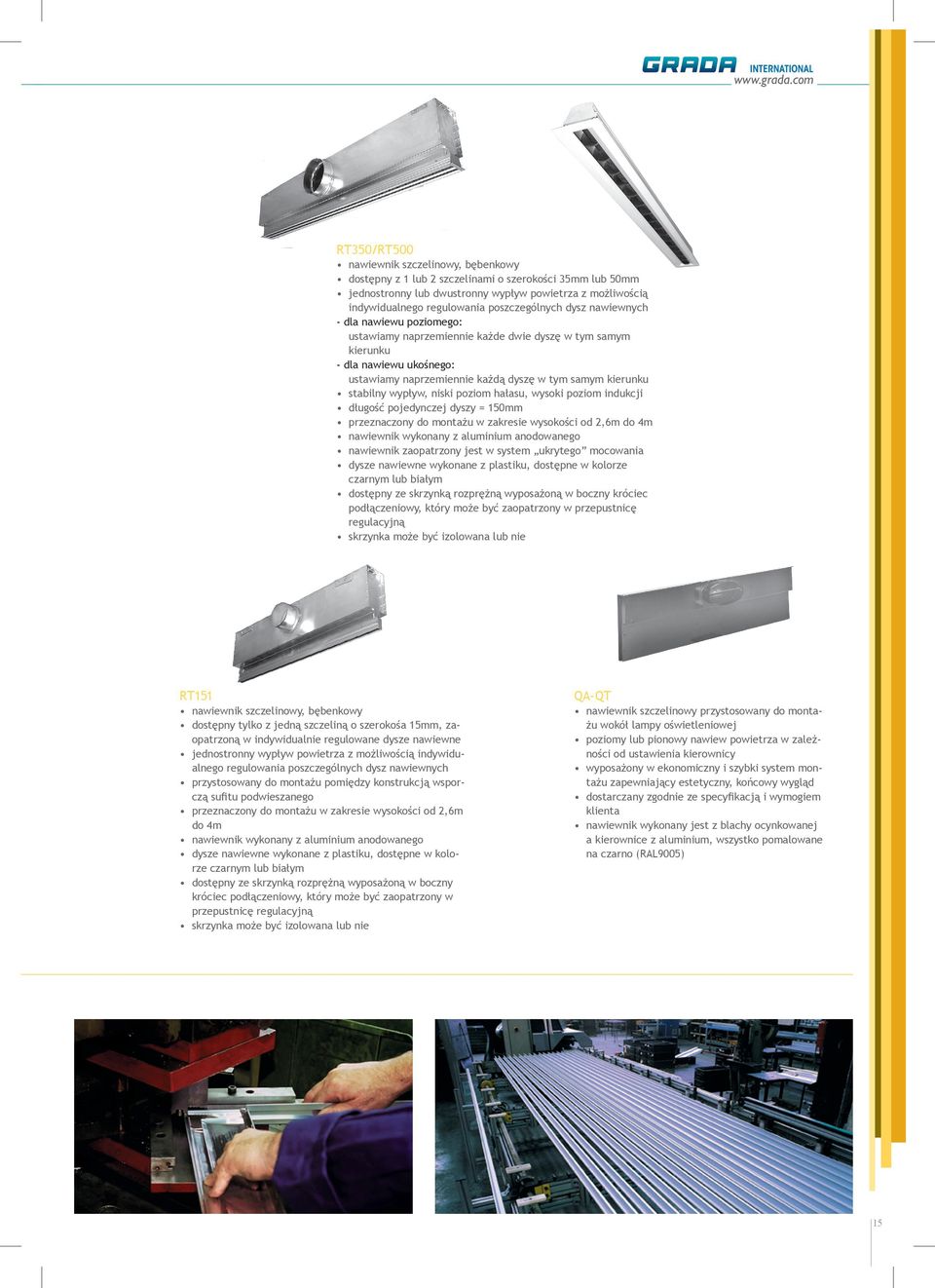

15 RT350/RT500 nawiewnik szczelinowy, bębenkowy dostępny z 1 lub 2 szczelinami o szerokości 35mm lub 50mm jednostronny lub dwustronny wypływ powietrza z możliwością indywidualnego regulowania poszczególnych dysz nawiewnych - dla nawiewu poziomego: ustawiamy naprzemiennie każde dwie dyszę w tym samym kierunku - dla nawiewu ukośnego: ustawiamy naprzemiennie każdą dyszę w tym samym kierunku stabilny wypływ, niski poziom hałasu, wysoki poziom indukcji długość pojedynczej dyszy = 150mm przeznaczony do montażu w zakresie wysokości od 2,6m do 4m nawiewnik wykonany z aluminium anodowanego nawiewnik zaopatrzony jest w system ukrytego mocowania dysze nawiewne wykonane z plastiku, dostępne w kolorze czarnym lub białym dostępny ze skrzynką rozprężną wyposażoną w boczny króciec podłączeniowy, który może być zaopatrzony w przepustnicę regulacyjną skrzynka może być izolowana lub nie RT151 QA-QT nawiewnik szczelinowy, bębenkowy dostępny tylko z jedną szczeliną o szerokośa 15mm, zaopatrzoną w indywidualnie regulowane dysze nawiewne jednostronny wypływ powietrza z możliwością indywidualnego regulowania poszczególnych dysz nawiewnych przystosowany do montażu pomiędzy konstrukcją wsporczą sufitu podwieszanego przeznaczony do montażu w zakresie wysokości od 2,6m do 4m nawiewnik wykonany z aluminium anodowanego dysze nawiewne wykonane z plastiku, dostępne w kolorze czarnym lub białym dostępny ze skrzynką rozprężną wyposażoną w boczny króciec podłączeniowy, który może być zaopatrzony w przepustnicę regulacyjną skrzynka może być izolowana lub nie nawiewnik szczelinowy przystosowany do montażu wokół lampy oświetleniowej poziomy lub pionowy nawiew powietrza w zależności od ustawienia kierownicy wyposażony w ekonomiczny i szybki system montażu zapewniający estetyczny, końcowy wygląd dostarczany zgodnie ze specyfikacją i wymogiem klienta nawiewnik wykonany jest z blachy ocynkowanej a kierownice z aluminium, wszystko pomalowane na czarno (RAL9005) 15

16 W-331 czerpnia, wyrzutnia lub żaluzja transferowa wyposażona w poziome kierownice ustawione pod kątem 36 odległość pomiędzy kierownicami = 25mm wodoodporna, wyposażona w specjalne kanaliki do odprowadzenia nadmiaru wody wykonana z aluminium anodowanego dostępna z siatką przeciw ptakom i owadom, wykonaną z blachy ocynkowanej lub nierdzewnej G-801/W-801/W-801A czerpnia, wyrzutnia lub żaluzja transferowa wyposażona w poziome kierownice ustawione pod kątem 45 odległość pomiędzy kierownicami = 80mm wodoodporna, wyposażona w specjalne kanaliki do odprowadzenia nadmiaru wody wykonana z aluminium anodowanego dostępna z siatką przeciw ptakom i owadom, wykonaną z blachy ocynkowanej lub nierdzewnej G-801: wykonana z blachy ocynkowanej W-801: wykonana z tłoczonego aluminium W-801A: wykonana z aluminium anodowanego WBP penthouse - czerpnia i/lub wyrzutnia wyposażona w poziome kierownice ustawione pod kątem 45 odległość pomiędzy kierownicami = 80mm wodoodporna, wyposażona w specjalne kanaliki do odprowadzenia nadmiaru wody wykonana z aluminium anodowanego dostępna z siatką przeciw ptakom i owadom, wykonaną z blachy ocynkowanej lub nierdzewnej wyposażona w demontowany, aluminiowy dach cała wykonana z aluminium, malowana na dowolny kolor z palety RAL (na życzenie) GB-IB-WB900 żaluzja do wychwytywania piasku i pyłów, przeznaczona do suchych i zakurzonych środowisk (stref) zaprojektowana do usuwania dużych ilości pyłów i piasku unoszonych w powietrzu samoczyszcząca się żaluzja dzięki wolnemu przepływowi cząstek WB: wykonana z aluminiowych U-profili o grubości 1,5mm, zaopatrzona w ramkę montażową wykonaną z aluminium o grubości 2mm GB: wykonana z blachy ocynkowanej o grubości 1,5mm IB: wykonana ze stali nierdzewnej o grubości 1,2mm CZERPNIE I WYRZUTNIE 16

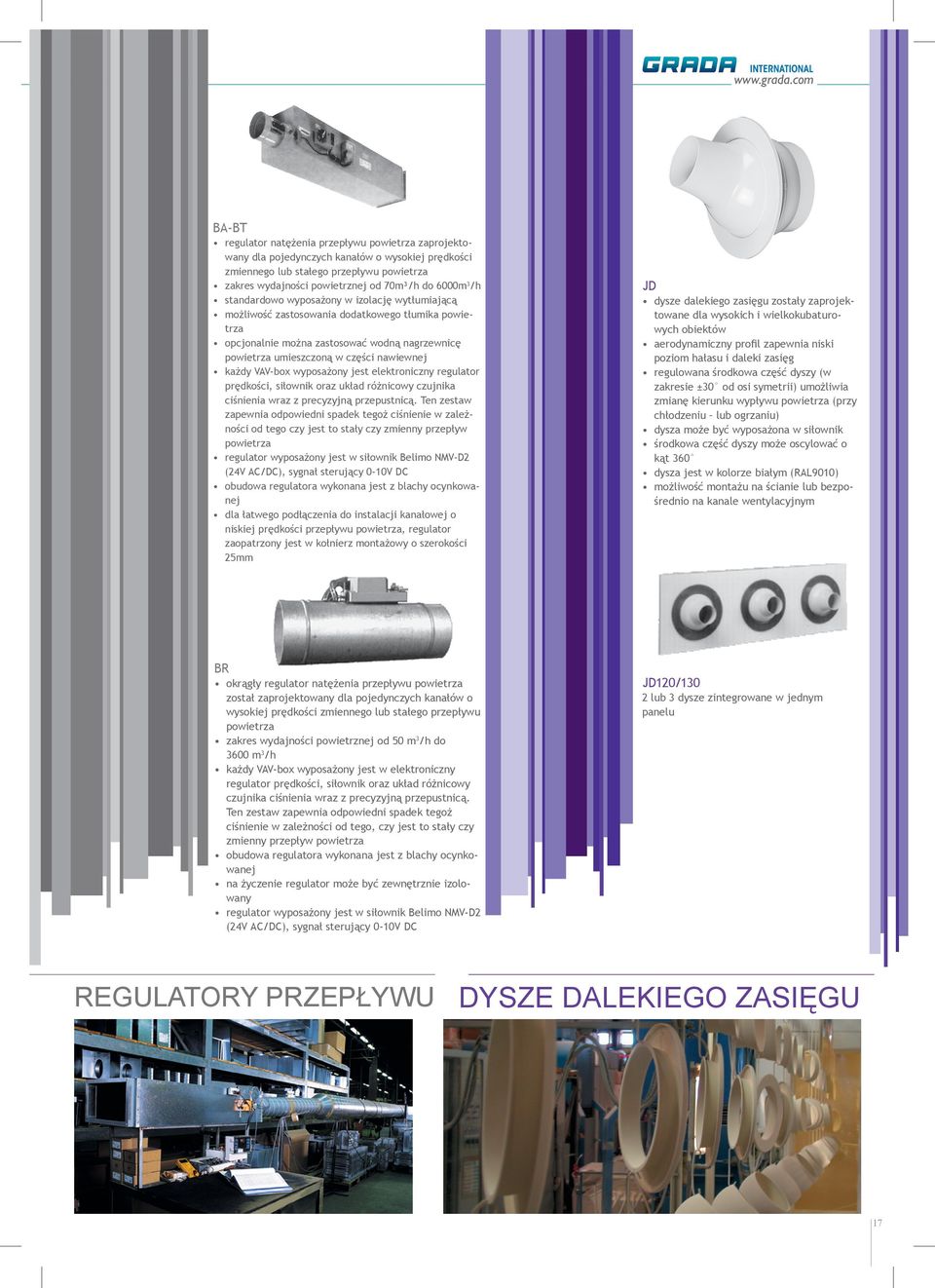

17 BA-BT regulator natężenia przepływu powietrza zaprojektowany dla pojedynczych kanałów o wysokiej prędkości zmiennego lub stałego przepływu powietrza zakres wydajności powietrznej od 70m³/h do 6000m3/h standardowo wyposażony w izolację wytłumiającą możliwość zastosowania dodatkowego tłumika powietrza opcjonalnie można zastosować wodną nagrzewnicę powietrza umieszczoną w części nawiewnej każdy VAV-box wyposażony jest elektroniczny regulator prędkości, siłownik oraz układ różnicowy czujnika ciśnienia wraz z precyzyjną przepustnicą. Ten zestaw zapewnia odpowiedni spadek tegoż ciśnienie w zależności od tego czy jest to stały czy zmienny przepływ powietrza regulator wyposażony jest w siłownik Belimo NMV-D2 (24V AC/DC), sygnał sterujący 0-10V DC obudowa regulatora wykonana jest z blachy ocynkowanej dla łatwego podłączenia do instalacji kanałowej o niskiej prędkości przepływu powietrza, regulator zaopatrzony jest w kołnierz montażowy o szerokości 25mm BR okrągły regulator natężenia przepływu powietrza został zaprojektowany dla pojedynczych kanałów o wysokiej prędkości zmiennego lub stałego przepływu powietrza zakres wydajności powietrznej od 50 m3/h do 3600 m3/h każdy VAV-box wyposażony jest w elektroniczny regulator prędkości, siłownik oraz układ różnicowy czujnika ciśnienia wraz z precyzyjną przepustnicą. Ten zestaw zapewnia odpowiedni spadek tegoż ciśnienie w zależności od tego, czy jest to stały czy zmienny przepływ powietrza obudowa regulatora wykonana jest z blachy ocynkowanej na życzenie regulator może być zewnętrznie izolowany regulator wyposażony jest w siłownik Belimo NMV-D2 (24V AC/DC), sygnał sterujący 0-10V DC JD dysze dalekiego zasięgu zostały zaprojektowane dla wysokich i wielkokubaturowych obiektów aerodynamiczny profil zapewnia niski poziom hałasu i daleki zasięg regulowana środkowa część dyszy (w zakresie ±30 od osi symetrii) umożliwia zmianę kierunku wypływu powietrza (przy chłodzeniu lub ogrzaniu) dysza może być wyposażona w siłownik środkowa część dyszy może oscylować o kąt 360 dysza jest w kolorze białym (RAL9010) możliwość montażu na ścianie lub bezpośrednio na kanale wentylacyjnym JD120/130 2 lub 3 dysze zintegrowane w jednym panelu REGULATORY PRZEPŁYWU DYSZE DALEKIEGO ZASIĘGU 17

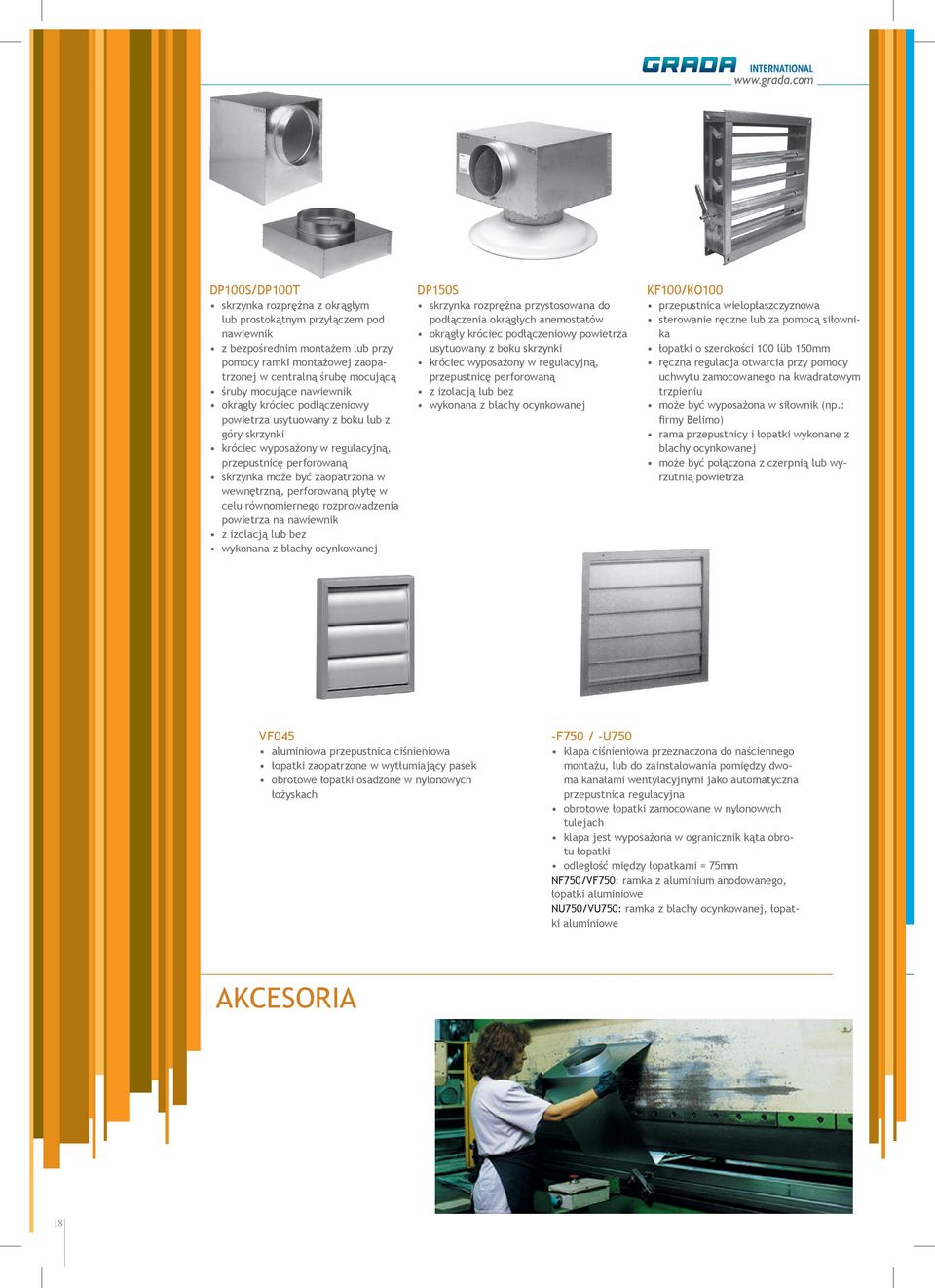

18 DP100S/DP100T skrzynka rozprężna z okrągłym lub prostokątnym przyłączem pod nawiewnik z bezpośrednim montażem lub przy pomocy ramki montażowej zaopatrzonej w centralną śrubę mocującą śruby mocujące nawiewnik okrągły króciec podłączeniowy powietrza usytuowany z boku lub z góry skrzynki króciec wyposażony w regulacyjną, przepustnicę perforowaną skrzynka może być zaopatrzona w wewnętrzną, perforowaną płytę w celu równomiernego rozprowadzenia powietrza na nawiewnik z izolacją lub bez wykonana z blachy ocynkowanej DP150S skrzynka rozprężna przystosowana do podłączenia okrągłych anemostatów okrągły króciec podłączeniowy powietrza usytuowany z boku skrzynki króciec wyposażony w regulacyjną, przepustnicę perforowaną z izolacją lub bez wykonana z blachy ocynkowanej KF100/KO100 przepustnica wielopłaszczyznowa sterowanie ręczne lub za pomocą siłownika łopatki o szerokości 100 lüb 150mm ręczna regulacja otwarcia przy pomocy uchwytu zamocowanego na kwadratowym trzpieniu może być wyposażona w siłownik (np.: firmy Belimo) rama przepustnicy i łopatki wykonane z blachy ocynkowanej może być połączona z czerpnią lub wyrzutnią powietrza VF045 aluminiowa przepustnica ciśnieniowa łopatki zaopatrzone w wytłumiający pasek obrotowe łopatki osadzone w nylonowych łożyskach -F750 / -U750 klapa ciśnieniowa przeznaczona do naściennego montażu, lub do zainstalowania pomiędzy dwoma kanałami wentylacyjnymi jako automatyczna przepustnica regulacyjna obrotowe łopatki zamocowane w nylonowych tulejach klapa jest wyposażona w ogranicznik kąta obrotu łopatki odległość między łopatkami = 75mm NF750/VF750: ramka z aluminium anodowanego, łopatki aluminiowe NU750/VU750: ramka z blachy ocynkowanej, łopatki aluminiowe AKCESORIA 18

19 KT30/KT60 aktywne belki chłodzące zostały zaprojektowane dla praktycznego chłodzenia, wentylacji i grzania świeże powietrze miesza się z powietrzem znajdującym się w pomieszczeniu, następnie przepływa poprzez wymiennik ciepła i poprzez kierownice poziome nawiewane jest do pomieszczenia belki aktywne przystosowane są do montażu w prawie każdym rodzaju sufitu dwustronny, poziomy wypływ powietrza łatwy montaż przy pomocy zintegrowanych szyn zawieszeniowych i uchwytów mocujących prosta nastawa ciśnienia statycznego łatwy dostęp serwisowy poprzez demontowaną płytę czołową belki możliwość wyboru kształtu perforacji płyty czołowej: perforacja okrągła Ø 4,1mm lub perforacja kwadratowa 6mm x 6mm belka standardowo jest w kolorze białym (RAL9010) możliwość dostawy belki w formie atrapy (np. z uwagi na wymogi architektoniczne) wymiennik ciepła zbudowany z lameli aluminiowych osadzonych na czterech miedzianych rurkach o średnicy Ø12mm belka wyposażona jest w skrzynkę rozprężną z blachy ocynkowanej BELKI CHŁODZĄCE 19
