INTELIGENTNA SALA WYKŁADOWA GRUPA 201

Transkrypt

1 INTELIGENTNA SALA WYKŁADOWA GRUPA 201

2 System sprawdzania obecności GRUPA 201

3 Sprawdzanie obecności Czytniki legitymacji przy każdym stanowisku Kamera zliczająca osoby

4 Czytnik Legitymacji CardMan 5121

5 Czytnik CardMan 5121 jest czytnikiem który obsługuje zarówno tradycyjne stykowe karty chipowe jak i również bezstykowe karty pracujące w systemie RFID. Czytnik ten może służyć użytkownikowi do takich zadań jak: logowanie się do systemu operacyjnego Windows, aplikacji czy też witryn internetowych dając przy tym pełną poufność haseł i danych osobowych.

6 Specyfikacja Interfejs Długość kabla Zasilanie Żywotność Pobór prądu Prędkość transmisji Prędkość transmisji przy łączności bezprzewodowej Współpracujące systemy operacyjne Windows Inne współpracujące systemy operacyjne MTBF(Czas bezawaryjnej pracy) Certyfikaty Gwarancja Wymiary: dł x gł x wys USB 2.0 (Universal Serial Bus) 180 cm poprzez USB cykli złożeniowych 60 ma z czytnika do PC: 12 Mbps., z karty do czytnika: do 420 Kbps z czytnika do PC: 12 Mbps., z karty do czytnika: do 848 Kbps 98/ME/2000/XP, Server 2003, XP64bit (IA64, AMD64, EM64T), Vista 32bit/64bit, CE - w zależności od konfiguracji sprzętowej Linux, Mac OS X 500,000 godzin Microsoft WHQL, EMV 2000, PC/SC 12 miesięcy 80 x 67 x 28 mm

7 Podstawowym zastosowaniem tego urządzenia jest funkcja klucza kasjerskiego, umożliwiająca automatyczne (przez włożenie karty) logowanie studenta do systemu. Dodatkowo karty mogą być zabezpieczone hasłem, co zdecydowanie zwiększa bezpieczeństwo systemu. Urządzenia są podłączane do dowolnego komputera poprzez port USB, lub poprzez port szeregowy.

8

9 Obsługiwane procesorowe karty bezstykowe. Czytnik CardMan 5121 bazuje w standardzie RFID z częstotliwością pracy MHz. Interfejs ten jest zgodny z specyfikacją ISO A oraz Czytnik pracuje z różnymi typami kart bezstykowych 13,56 MHz, między innymi z: Philips: MIFARE, DESFire, MIFARE ProX, and i.code HID: iclass Texas Instruments: TagIT ST Micro: x-ident, SR 176, SR 1X 4K Infineon: My-d (tylko UID w trybie chronionym) Atmel: AT088RF020 KSW MicroTech: KSW TempSens

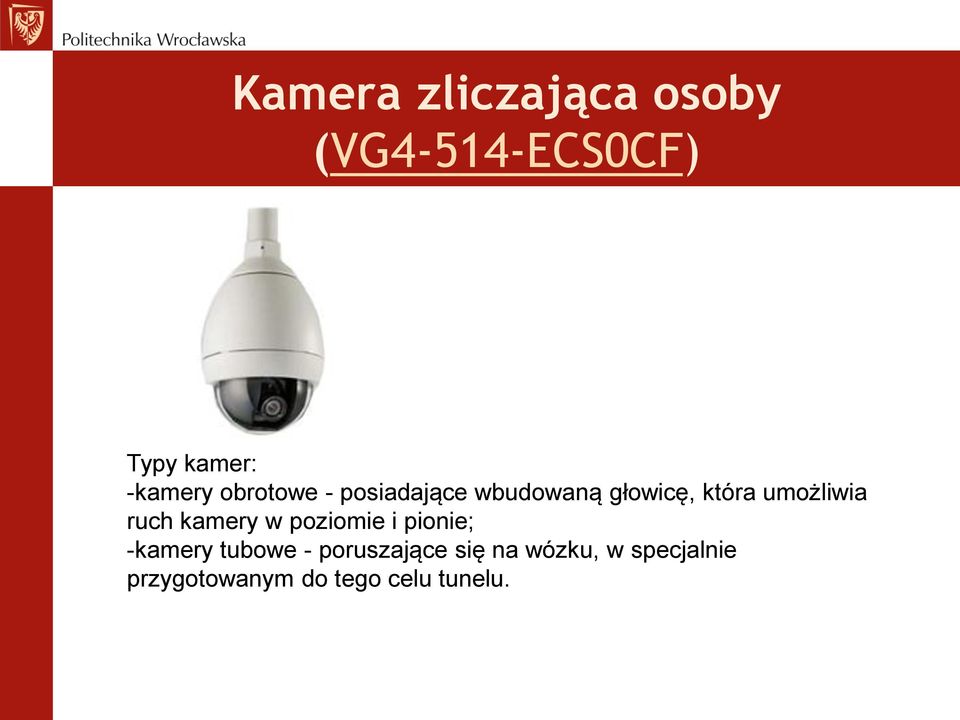

10 Kamera zliczająca osoby (VG4-514-ECS0CF) Typy kamer: -kamery obrotowe - posiadające wbudowaną głowicę, która umożliwia ruch kamery w poziomie i pionie; -kamery tubowe - poruszające się na wózku, w specjalnie przygotowanym do tego celu tunelu.

11 Model VG4-514-ECS0CF cechuje się możliwością wymiany modułów umożliwiających szybkie i niedrogie unowocześnienie funkcji kamery. Urządzenie posiada funkcję AutoTrack II, które wykrywa ruch w obrazie oraz posiada zaawansowany mechanizm reguł obsługi alarmu.

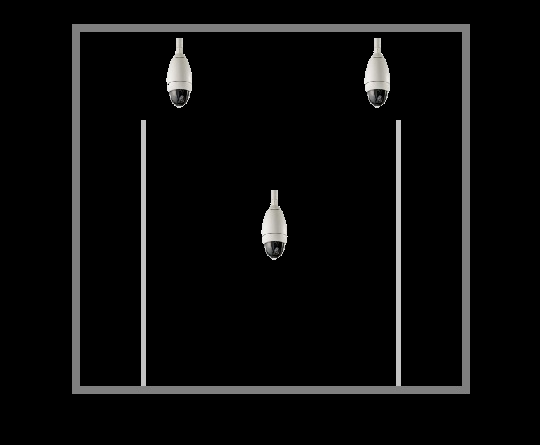

12 Rozmieszczenie kamer

13 Parametry techniczne Przetwornik 1/4" Ex-view HAD CCD Rozdzielczość *TVL+ 470 Obiektyw [mm] 3,5 ~ 91 Ogniskowa obiektywu [F] 1,6 Zoom cyfrowy 12x Kąt widzenia (H) * ] 2,3 ~ 55

14 Możliwość pracy dualnej oraz wysoka czułość zapewnia znakomite parametry kamer AutoDome serii 500i w każdych warunkach oświetlenia. Przy słabym oświetleniu kamery automatycznie przełączają się z trybu kolorowego na monochromatyczny, z równoczesnym usunięciem filtru podczerwieni.

15 Sprawdzanie obecności Prowadzący zarządza kiedy nastąpi (przycisk na konsoli). Po sprawdzeniu obecności prowadzący otrzymuje dane na temat ilości osób, ich dane personalne, miejsce jakie są przez dane osoby zajmowane. Prowadzący jest w stanie zapisać w tym momencie oceny,aktywność,uwagi,obecności do pamięci legitymacji i jednocześnie do systemu. Oczywiście prowadzący ma wzgląd w dane studenta tylko z przedmiotu na którym jest on zapisany u danego prowadzącego i tylko prowadzący może ingerować w zmiany danych studenta.

16 Współpraca z innymi systemami System sprawdzania obecności będzie współpracował z systemem audio-wizualnym więc wszystkie informacje potrzebne prowadzącemu będą wyświetlane na konsoli przy katedrze.

17 Integracja z salą 205 GRUPA 201

18 Cele Włączenie katedry z s.205 do wspólnej sieci połączenie p2p pomiędzy katedrami. Stworzenie oprogramowania sterującego. System Autoryzacji.

19 Stworzenie oprogramowania sterującego Możliwość uruchomienia obrazu i dźwięku w obu salach jednocześnie. Kontrola dźwięku jak i jakości obrazu za pomocą oprogramowania. Za pomocą oprogramowania można będzie pozwolić na transmisję danych np. Po sprawdzeniu obecności w Sali 205 będzie można wysłać dane do katedry 201 dzięki temu obecność może być sprawdzona w dwóch salach jednocześnie.

20 Trzy tryby pracy oprogramowania Tylko do odczytu pliki udostępnione można jedynie odczytywać. Odczyt, kopiowanie. Full w tym trybie można sterować obrazem/dźwiękiem drugiej sali, kopiować, odczytywać jaki wprowadzać zmiany w danych udostępnionych.

21 Autoryzacja Odbywać się będzie za zasadzie zapytania. Prowadzący z sali 201 wysyła zapytanie do prowadzącego z sali 205 o możliwość przejścia w jeden z trybów połączenia, u prowadzącego w sali 205 pojawi się okienko i może zaakceptować zapytanie bądź je odrzucić.

22 Eksploatacja systemów GRUPA 201

23 Eksploatacja - funkcje Użytkowanie Obsługiwanie

24 Działania Konserwacja Modernizacja Rozwój

25 Zalety Maksymalne wykorzystanie możliwości, funkcji systemu Poprawna obsługa obniża koszty Pomoc techniczna dostępna cały czas

26 Sposoby realizacji (1) zarządzanie za pomocą komputera sterowanie z panelu dotykowego instrukcje obsługi urządzeń zasady BHP

27 Sposoby realizacji (2) łatwy kontakt z administratorem spis wszystkich sprzętów wszystkie dokumenty muszą być także dostępne w formie wydruków

28 Eksploatacja systemu audio-wizualnego (1) Mikrofon na katedrze i przenośny krtaniowy Panel ze złączami System nawigacyjny Panel dotykowy

29 Eksploatacja systemu audio-wizualnego (2) Tablica interaktywna System wideokonferencji System nagłośnienia Rzutnik multimedialny

30 Eksploatacja systemu klimatyzacji i ogrzewania Czujniki ciepła Belki chłodzące Ogrzewanie podłogowe Sterownik pompy ciepła Termostaty Centrala sterująca

31 Eksploatacja systemu sprawdzania obecności (Czytniki legitymacji) Średni czas bezawaryjnej pracy to godzin. Żywotność cykli Jeśli zajdzie potrzeba wymieniany jest cały czytnik System zapisuje ilość wkładania legitymacji do czytnika co pozwala określić ile cykli pozostało do końca żywotności urządzenia

32 Eksploatacja systemu sprawdzania Technologia Bilinx obecności (Kamery) Możliwość zastosowania kabli: koncentrycznych, nieekranowane skrętki lub światłowodów Pełne możliwości sterowania kamerami Nastawy konfiguracyjne i regulacja parametrów kamery Alarmy i komunikaty o stanie Aktualizacja oprogramowania Modernizacja systemu

33 Archiwizacja Danych GRUPA 201

34 Korzyści z Archiwizacji Szybki dostęp do materiałów i notatek z wykładów Szybki dostęp do danych o systemach plików log do wglądu administratora Szybka diagnostyka systemu Dostarcza informacji o zdarzeniach zarejestrowanych przez systemy

35 Serwer plików IBM x3650m3 2SC Prędkość procesora Typ procesora 2400 MHz Intel Xeon E5645 Liczba procesorów 2 Interfejs dysku twardego usługa RAID Pojemność pamięci wewnętrznej Kod korekcyjny Architektura pamięci Typ pamięci wewnętrznej Maksymalna pojemność pamięci Pamięć karty graficznej podsystemu graficznego Cechy sieci Szeregowa magistrala komputerowa (serial ATA), Serial Attached SCSI (SAS) tak 8192 MB tak 2 x 4096 MB DDR3 192GB 16MB Gigabit Ethernet Ilość portów Ethernet LAN (RJ-45) 2 Zasilacz nadmiarowy Zasilanie DYSKI TWARDE: Seagate Constellation ES.2 Tak 675W 4 Sztuki x 500 GB

36 Serwer plików z bliska

37 INTELIGENTNA SALA WYKŁADOWA GRUPA 201
