1 Turbina Wiatrowa Ventus Energia 4000 Storm A. Opis produktu: Turbina wiatrowa Ventus Energia 4000 Storm składa się z : - głowicy turbiny wraz z przewodem siłowym, transmisyjnym i kołnierzem mocującym, gotowej do posadowienia na maszcie (prądnica w osłonie z obrotnicą, śmigło i układ sterów regulacyjnych) - sterownika zasilającego grzałki V, w komplecie z grzałką zanurzeniową 3 faz. 6kW, 400V. B. Zastosowanie: - Domy jednorodzinne - Domki letniskowe - Małe zakłady usługowe - Małe firmy produkcyjne - Gospodarstwa rolne - Małe hotele i pensjonaty - Obiekty użyteczności publicznej C. Podstawowe parametry techniczne Typ turbiny: Moc nominalna: Roczna produkcja energii: Trwałość: Generator: Śmigło: Sposób sterowania: Sposób posadowienia: Rodzaj napięcia wyjściowego: Rozruch: Emisja hałasu: Korzyści dla ochrony środowiska: Turbina Wiatrowa Ventus Energia 4000 Storm 4 kw przy 275 obr/min V wiatru =11m/s Ok kwh 20 lat Bez-szczotkowy PMG Waga ok. 75 kg Cztero łopatowe z kompozytów o średnicy 3,8 m. Mechaniczno-elektryczny Do montażu na maszcie wolnostojącym Trójfazowe, zmienne w zakresie od 160 do 400 V w zależności od prędkości wiatru 2.3 m/s <40 db (A) niezależnie od siły wiatru. Roczna praca turbiny pozwoli na zmniejszanie emisji CO2 o ok. 1 tonę. KRS , NIP , REGON /5

w osłonie z obrotnicą, śmigło i układ sterów regulacyjnych) - sterownika zasilającego grzałki 160-400V, w komplecie z grzałką zanurzeniową 3 faz. 6kW, 400V. B.

2 Turbina może pełnić funkcję dodatkowego źródła energii, wspomagającego zasilanie budynków podłączonych do sieci elektrycznej lub stanowić samodzielne źródło energii w przypadku obiektów, które nie mają dostępu do sieci elektrycznej. Turbina Ventus Energia 4000 Storm jest dedykowana do zasilania budynku w ciepłą wodę użytkową /zasilanie boilera, wspomaganie układu centralnego ogrzewania w budynku/. Są to obwody elektryczne w budynku o największym obciążeniu mocą. W komplecie z turbiną Klient otrzymuje grzałkę do pieca C.O. o odpowiednich parametrach zapewniających optimum pracy turbiny. Poprzez zastosowanie przekształtnika elektronicznego typu Wind-Boy istnieje możliwość połączenie z siecią Zakładu Energetycznego. Po wejściu w życie ustawy o OZE, co powinno nastąpić na początku 2013 r. pojawi się możliwość odsprzedaży energii. Krótka charakterystyka polecanego falownika (ang. Inverter) Windy Boy 3800 firmy SMA : Prosta instalacja i wysoka efektywność do 95.6% Wysoka niezawodność i żywotność Połączenia wejściowe DC i wyjściowe AC z wodoszczelnymi złączami kablowymi Obudowa typ IP65, przystosowana do instalacji na zewnątrz Szeroki zakres pracy w temperaturach otoczenia od -25ºC do +60ºC Zabezpieczenie przekroczenia napięcia ze zintegrowanym monitorowaniem temperatury warystory Zintegrowana ochrona sieci, urządzenie anty-wyspowe (MSD) wymagane przy podłączeniu do sieci przesyłowej Ochrona przeciwprzepięciowa D. Stosowane zabezpieczenia Turbina wiatrowa Ventus Energia 4000 Storm wyróżnia się zastosowaniem wielu rozwiązań bezpieczeństwa biernego i aktywnego, z których najważniejsze to : ster kierunkowy z mimośrodowym zabezpieczeniem przeciw silnym podmuchom wiatru zastosowanie mocowania śmigła uniemożliwiającego jego przypadkowe odkręcenie nawet w przypadku zatarcia łożysk zastosowanie szczególnie wytrzymałych łożysk wymiarowanych tak by przenosiły naprężenia wielokrotnie przekraczające stosowane normy zastosowanie mocowania kabli zasilających, uniemożliwiającego ich skręcanie przy obrocie głowicy zastosowanie mocowań obwodów elektrycznych uniemożliwiających podłączenie nie zgodnie z instrukcją montażu obniżony poziom hałasu przy kontrolowanej dopuszczalnej prędkości obrotowej śmigła elektroniczna kontrola wszystkich parametrów eksploatacyjnych hamulec zwarciowy gwarantujący bezpieczne zatrzymanie śmigła uziemienie ochronne masztu, stanowiące zabezpieczenie przed wyładowaniami atmosferycznymi uziemienie ochronne użytkowych obwodów wyjściowych instalacji zasilanych elektroniczna regulacja parametrów prądowo napięciowych obciążenia, gwarantujące stabilna pracę turbiny wiatrowej automatyczne spowolnienie pracy śmigła lub jego zatrzymanie w przypadku pełnego naładowania baterii akumulatorów i braku poboru mocy przez odbiorniki. certyfikaty bezpieczeństwa i budowlane KRS , NIP , REGON /5

Turbina Ventus Energia 4000 Storm jest dedykowana do zasilania budynku w ciepłą wodę użytkową /zasilanie boilera, wspomaganie układu centralnego ogrzewania w budynku/.

3 E. Instalacja turbiny wiatrowej Ventus Energia Posadowienie masztu wsporczego wymaga uzyskania pozwolenia na budowę. (Projekt ustawy o Odnawialnych Żródłach Energii, który powinien zostać uchwalony do końca tego roku przewiduje zniesienie tego wymogu). Na życzenie Klienta zapewniamy pomoc przy przygotowaniu dokumentacji niezbędnej do złożenia wniosku o pozwolenie na budowę. Po instalacji turbiny wiatrowej przeprowadzane jest obowiązkowe szkolenie przed przystąpieniem do jej eksploatacji. F. Okres gwarancji 2 lata (istnieje możliwość przedłużenia okresu gwarancji do 5 lat za dodatkową opłatą 3% ceny brutto za każdy dodatkowy rok gwarancji). G. Termin dostawy Dostawa turbiny wiatrowej Ventus Energia 4000 Storm nastąpi w terminie do 3 miesięcy od daty złożenia zamówienia (uwaga czas montażu jest podawany indywidualnie w zależności od miejscowych warunków konstrukcyjnych i dostępności Klienta) oraz wpłaty zaliczki. H. Opcje zakupu Firma Ventus Energia zapewnia w różnych opcjach : a. transport turbiny do miejsca wskazanego w zamówieniu (na terenie Polski) b. inspekcje elektryczną na miejscu instalacji przez certyfikowanego inspektora c. inspekcję budowlaną na miejscu instalacji przez certyfikowanego inspektora d. instalację turbiny e. przeszkolenie właściciela/użytkownika turbiny w zakresie jej eksploatacji f. dokumentacje techniczną i podwykonawczą g. przetwornik umożliwiający podłączenie do sieci przesyłowej prądu zmiennego z zabezpieczeniem wyspowym, h. projekt posadowienia masztu I. Dodatkowe informacje Ekonomiczna opłacalność Zainstalowanie turbiny wiatrowej Ventus Energia 4000 Storm ma ekonomiczny sens przy średniej prędkości wiatru wynoszącej co najmniej 4m/s (15 km/h). Takie warunki wiatrowe panują w wielu regionach Polski - ok. 60% powierzchni naszego kraju charakteryzuje się takim poziomem wietrzności. Szczegóły patrz poniższa mapa. KRS , NIP , REGON /5

Na życzenie Klienta zapewniamy pomoc przy przygotowaniu dokumentacji niezbędnej do złożenia wniosku o pozwolenie na budowę.

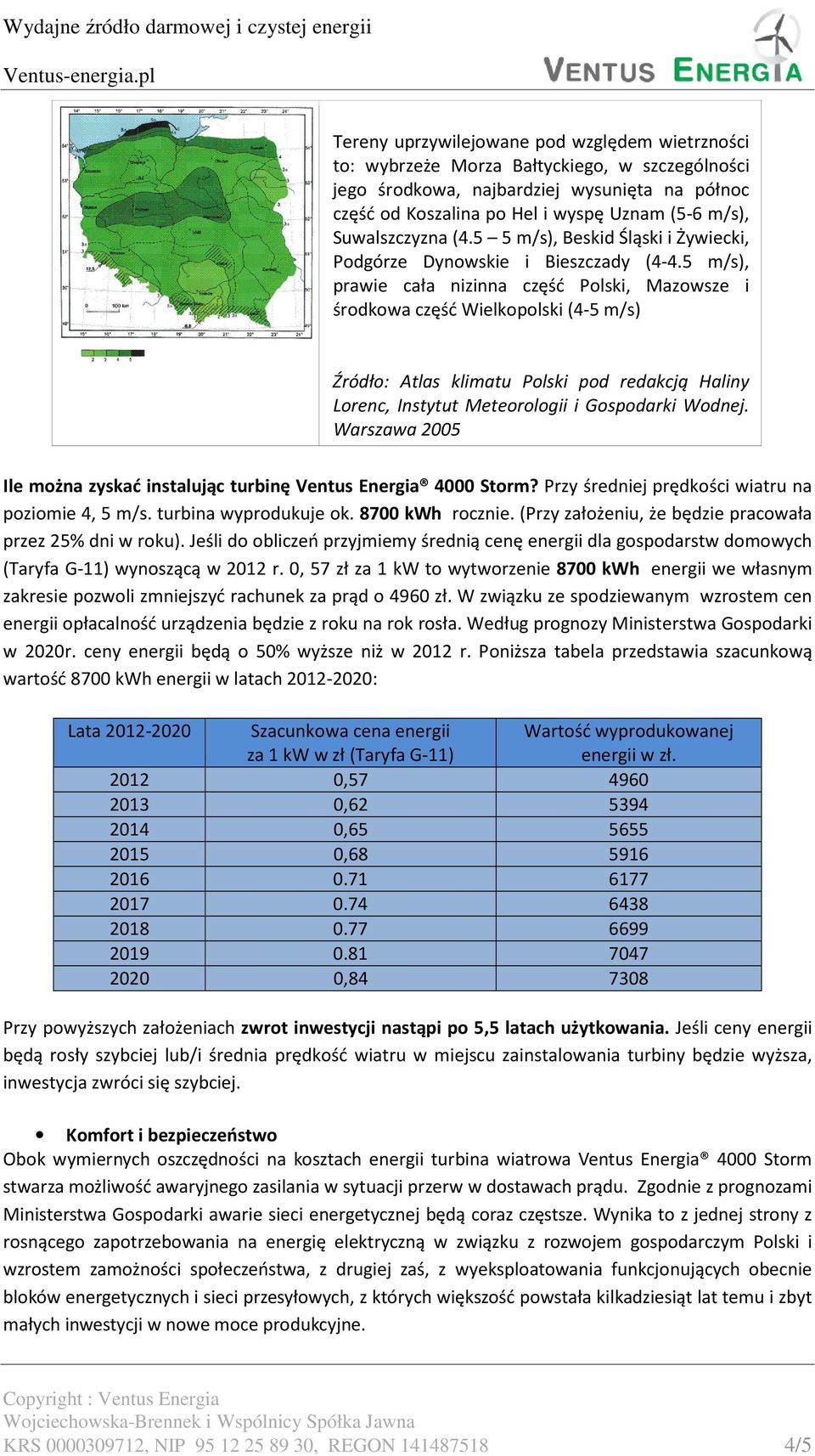

4 Tereny uprzywilejowane pod względem wietrzności to: wybrzeże Morza Bałtyckiego, w szczególności jego środkowa, najbardziej wysunięta na północ część od Koszalina po Hel i wyspę Uznam (5-6 m/s), Suwalszczyzna (4.5 5 m/s), Beskid Śląski i Żywiecki, Podgórze Dynowskie i Bieszczady (4-4.5 m/s), prawie cała nizinna część Polski, Mazowsze i środkowa część Wielkopolski (4-5 m/s) Źródło: Atlas klimatu Polski pod redakcją Haliny Lorenc, Instytut Meteorologii i Gospodarki Wodnej. Warszawa 2005 Ile można zyskać instalując turbinę Ventus Energia 4000 Storm? Przy średniej prędkości wiatru na poziomie 4, 5 m/s. turbina wyprodukuje ok kwh rocznie. (Przy założeniu, że będzie pracowała przez 25% dni w roku). Jeśli do obliczeń przyjmiemy średnią cenę energii dla gospodarstw domowych (Taryfa G-11) wynoszącą w 2012 r. 0, 57 zł za 1 kw to wytworzenie 8700 kwh energii we własnym zakresie pozwoli zmniejszyć rachunek za prąd o 4960 zł. W związku ze spodziewanym wzrostem cen energii opłacalność urządzenia będzie z roku na rok rosła. Według prognozy Ministerstwa Gospodarki w 2020r. ceny energii będą o 50% wyższe niż w 2012 r. Poniższa tabela przedstawia szacunkową wartość 8700 kwh energii w latach : Lata Szacunkowa cena energii za 1 kw w zł (Taryfa G-11) Wartość wyprodukowanej energii w zł , , , , , Przy powyższych założeniach zwrot inwestycji nastąpi po 5,5 latach użytkowania. Jeśli ceny energii będą rosły szybciej lub/i średnia prędkość wiatru w miejscu zainstalowania turbiny będzie wyższa, inwestycja zwróci się szybciej. Komfort i bezpieczeństwo Obok wymiernych oszczędności na kosztach energii turbina wiatrowa Ventus Energia 4000 Storm stwarza możliwość awaryjnego zasilania w sytuacji przerw w dostawach prądu. Zgodnie z prognozami Ministerstwa Gospodarki awarie sieci energetycznej będą coraz częstsze. Wynika to z jednej strony z rosnącego zapotrzebowania na energię elektryczną w związku z rozwojem gospodarczym Polski i wzrostem zamożności społeczeństwa, z drugiej zaś, z wyeksploatowania funkcjonujących obecnie bloków energetycznych i sieci przesyłowych, z których większość powstała kilkadziesiąt lat temu i zbyt małych inwestycji w nowe moce produkcyjne. KRS , NIP , REGON /5

5 m/s), prawie cała nizinna część Polski, Mazowsze i środkowa część Wielkopolski (4-5 m/s) Źródło: Atlas klimatu Polski pod redakcją Haliny Lorenc, Instytut Meteorologii i Gospodarki Wodnej.

5 w wysokości 50% wartości zamówienia. Przy zamówieniach o wartości przekraczającej PLN wymagana jest dodatkowa gwarancja bankowa. Wpływ i wymagania ochrony środowiska naturalnego Pozytywny wpływ na środowisko naturalne jest podstawowym celem na każdym etapie działalności firmy Ventus Energia. Sama produkcja turbiny wiatrowej Ventus Energia odbywa się z zachowaniem najwyższych standardów i norm środowiskowych. Zadbaliśmy również o bardzo niski poziom hałasu generowany przy pracy turbiny - wynosi on ok. 39 db, czyli o 50% mniej niż standard obecnie proponowany na rynku. Szacunkowe wyliczenie sprawności Turbiny Wiatrowa Ventus Energia 4000 Storm (moc znamionowa 4kW) pokazują iż 1 turbina wytwarza ok kwh/rocznie co przekłada się na zmniejszanie emisji CO2 o ok. 1 tonę rocznie. Warto zaznaczyć, iż średnie roczne zużycie energii elektrycznej w gospodarstwach domowych wynosi od 1270 kwh/rocznie do 4730 kwh/rocznie dla gospodarstw posiadających wyłącznie ogrzewanie elektryczne (dane GUS). KRS , NIP , REGON /5

Sama produkcja turbiny wiatrowej Ventus Energia odbywa się z zachowaniem najwyższych standardów i norm środowiskowych.
