Wiatrowy Zespół Zasilający Ventus Energia 1000 Swind
|
|
- Alina Biernacka
- 8 lat temu
- Przeglądów:
Transkrypt
1 Dokumentacja Techniczno Ruchowa Wiatrowy Zespół Zasilający Ventus Energia 1000 Swind Wersja 6 z dnia 06 grudnia 2012r Producent/dystrybutor: strona 1/12
2 SPIS TREŚCI 1. WSTĘP 3 2. ZASTOSOWANIE 3 3. OPIS TECHNICZNY Podstawowe Parametry Techniczne Schemat Instalacji Elektrycznej Stosowane zabezpieczenia 8 4. DOSTAWA 9 5. WARUNKI MONTAŻOWE 9 6. WARUNKI EKSPLOATACJI Przygotowanie Wiatrowego Zespołu Zasilającego do Pracy Obsługa Zespołu Wiatrowego w czasie pracy Zasady Bezpiecznej Eksploatacji Warunki Gwarancji UWAGI KOŃCOWE ZAŁĄCZNIKI 12 Producent/dystrybutor: strona 2/12

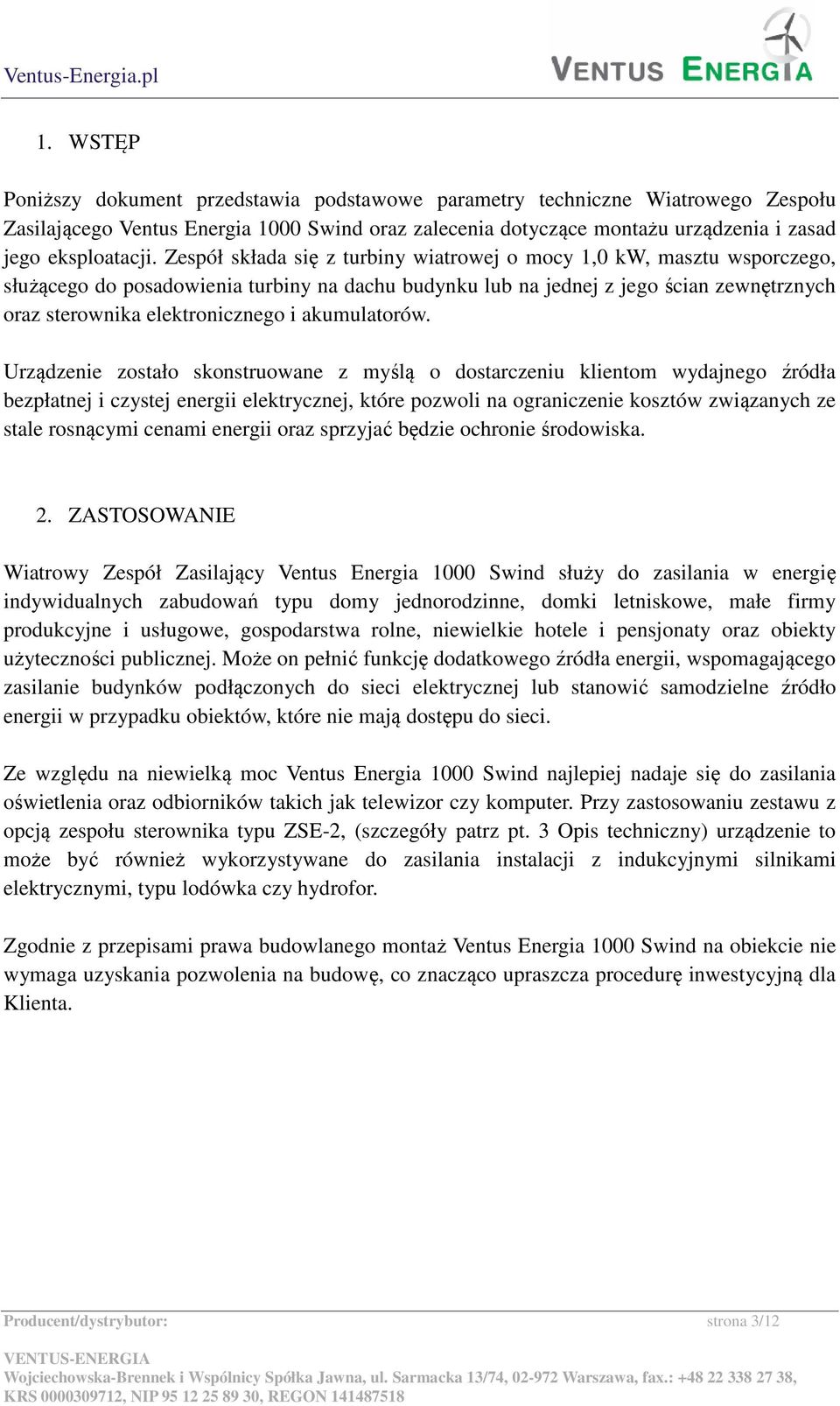

3 1. WSTĘP Poniższy dokument przedstawia podstawowe parametry techniczne Wiatrowego Zespołu Zasilającego Ventus Energia 1000 Swind oraz zalecenia dotyczące montażu urządzenia i zasad jego eksploatacji. Zespół składa się z turbiny wiatrowej o mocy 1,0 kw, masztu wsporczego, służącego do posadowienia turbiny na dachu budynku lub na jednej z jego ścian zewnętrznych oraz sterownika elektronicznego i akumulatorów. Urządzenie zostało skonstruowane z myślą o dostarczeniu klientom wydajnego źródła bezpłatnej i czystej energii elektrycznej, które pozwoli na ograniczenie kosztów związanych ze stale rosnącymi cenami energii oraz sprzyjać będzie ochronie środowiska. 2. ZASTOSOWANIE Wiatrowy Zespół Zasilający Ventus Energia 1000 Swind służy do zasilania w energię indywidualnych zabudowań typu domy jednorodzinne, domki letniskowe, małe firmy produkcyjne i usługowe, gospodarstwa rolne, niewielkie hotele i pensjonaty oraz obiekty użyteczności publicznej. Może on pełnić funkcję dodatkowego źródła energii, wspomagającego zasilanie budynków podłączonych do sieci elektrycznej lub stanowić samodzielne źródło energii w przypadku obiektów, które nie mają dostępu do sieci. Ze względu na niewielką moc Ventus Energia 1000 Swind najlepiej nadaje się do zasilania oświetlenia oraz odbiorników takich jak telewizor czy komputer. Przy zastosowaniu zestawu z opcją zespołu sterownika typu ZSE-2, (szczegóły patrz pt. 3 Opis techniczny) urządzenie to może być również wykorzystywane do zasilania instalacji z indukcyjnymi silnikami elektrycznymi, typu lodówka czy hydrofor. Zgodnie z przepisami prawa budowlanego montaż Ventus Energia 1000 Swind na obiekcie nie wymaga uzyskania pozwolenia na budowę, co znacząco upraszcza procedurę inwestycyjną dla Klienta. Producent/dystrybutor: strona 3/12
4 3. OPIS TECHNICZNY 3.1 Podstawowe Parametry Techniczne W skład Wiatrowego Zespołu Zasilającego typu Ventus Energia 1000 Swind wchodzą następujące podzespoły: - turbina wiatrowa (generator, śmigło, układ regulacji) - maszt wsporczy do posadowienia turbiny na dachu lub ścianie zewnętrznej budynku - zespół sterownika elektronicznego, - zespół baterii akumulatorów. Turbina wiatrowa: Turbina wiatrowa składa się z następujących elementów: Generator - prądnica wolnoobrotowa, synchroniczna, trójfazowa, bezszczotkowa na magnesach neodymowych, napięcie nominalne 24V. Śmigło - 3 łopatowe z kompozytów poliestrowych o średnicy 2,0m. Układ regulacji - aerodynamiczne i automatyczne ukierunkowanie na kierunek wiatru oraz zabezpieczenie przeciw burzowe sterem kierunkowym -regulacyjnym, posadowione na pionowym ułożyskowaniu /obrotnicy/. Producent/dystrybutor: strona 4/12
5 Moc nominalna turbiny wiatrowej: 1000W przy prędkości wiatru 10m/s Rozruchowa prędkość wiatru: 2.3 m/s Roczna produkcja energii: kwh zależnie od siły wiatru. Masa gondoli: 35 kg (generator, śmigło, obrotnica, układ regulacji) Emisja hałasu: <37dB (A) niezależnie od siły wiatru. Trwałość: 20 lat Maszt Wsporczy: Dostępny w opcjach: Maszt ścienny - element wsporczy o długości 4,5m, z ocynkowanej stali o profilu okrągłym z zespołem elementów tłumiących drgania, gumowo-metalowych. Masa masztu: 75kg. Maszt dachowy - element wsporczy o wysokości do 3m, z ocynkowanej stali, o profilu okrągłym. Ze względu na różnorodność konstrukcji dachowych jest wykonywany wg. indywidualnego projektu. Zespół Sterownika Elektronicznego: Zespół sterownika elektronicznego jest urządzeniem zawierającym układ regulacyjnokontrolny, pozwalający na regulację i kontrolę parametrów pracy urządzenia. Z lewej strony panelu kontrolnego, poniżej wskaźnika obciążenia /amperomierza/ znajduje się przełącznik START - STOP umożliwiający wybór funkcji uruchomienia i zatrzymania śmigła turbiny wiatrowej. Zespół sterownika elektronicznego jest umieszczony w metalowej, hermetycznej skrzynce o wymiarach 200x400x600mm, przystosowanej do montażu na zewnętrznej ścianie budynku. Producent/dystrybutor: strona 5/12

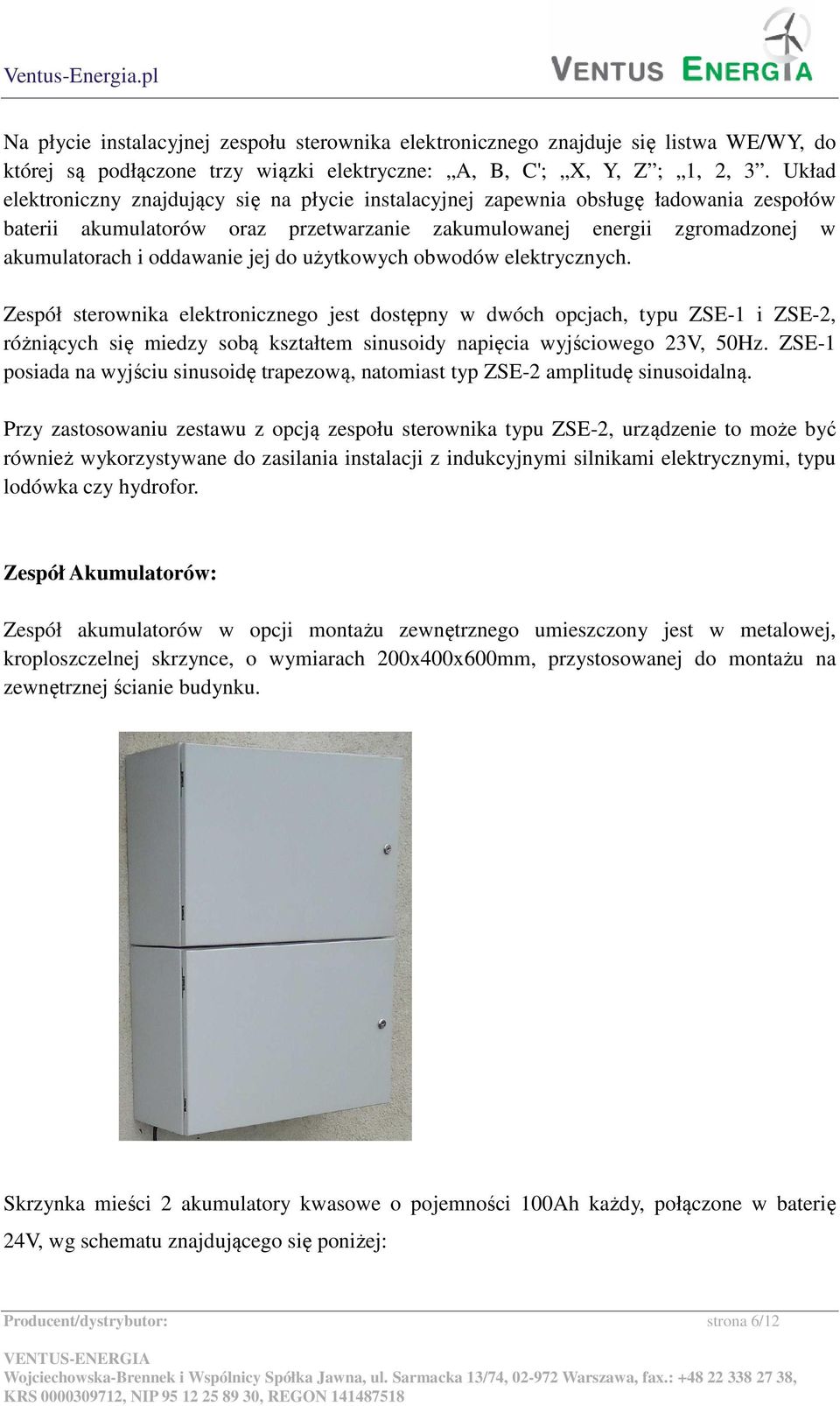

6 Na płycie instalacyjnej zespołu sterownika elektronicznego znajduje się listwa WE/WY, do której są podłączone trzy wiązki elektryczne: A, B, C'; X, Y, Z ; 1, 2, 3. Układ elektroniczny znajdujący się na płycie instalacyjnej zapewnia obsługę ładowania zespołów baterii akumulatorów oraz przetwarzanie zakumulowanej energii zgromadzonej w akumulatorach i oddawanie jej do użytkowych obwodów elektrycznych. Zespół sterownika elektronicznego jest dostępny w dwóch opcjach, typu ZSE-1 i ZSE-2, różniących się miedzy sobą kształtem sinusoidy napięcia wyjściowego 23V, 50Hz. ZSE-1 posiada na wyjściu sinusoidę trapezową, natomiast typ ZSE-2 amplitudę sinusoidalną. Przy zastosowaniu zestawu z opcją zespołu sterownika typu ZSE-2, urządzenie to może być również wykorzystywane do zasilania instalacji z indukcyjnymi silnikami elektrycznymi, typu lodówka czy hydrofor. Zespół Akumulatorów: Zespół akumulatorów w opcji montażu zewnętrznego umieszczony jest w metalowej, kroploszczelnej skrzynce, o wymiarach 200x400x600mm, przystosowanej do montażu na zewnętrznej ścianie budynku. Skrzynka mieści 2 akumulatory kwasowe o pojemności 100Ah każdy, połączone w baterię 24V, wg schematu znajdującego się poniżej: Producent/dystrybutor: strona 6/12
7 Wiatrowy Zespół Zasilający jest standardowo wyposażony w jedną skrzynkę zespołu akumulatorów. Na życzenie Klienta istnieje możliwością zainstalowania dodatkowego zespołu (ów) akumulatorów z zapewnieniem napięcia wyjściowego na poziomie 24V. 3.2 Schemat Instalacji Elektrycznej Układ elektryczny Wiatrowego Zespołu Zasilającego jest przedstawiony na poniższym schemacie blokowym. Producent/dystrybutor: strona 7/12

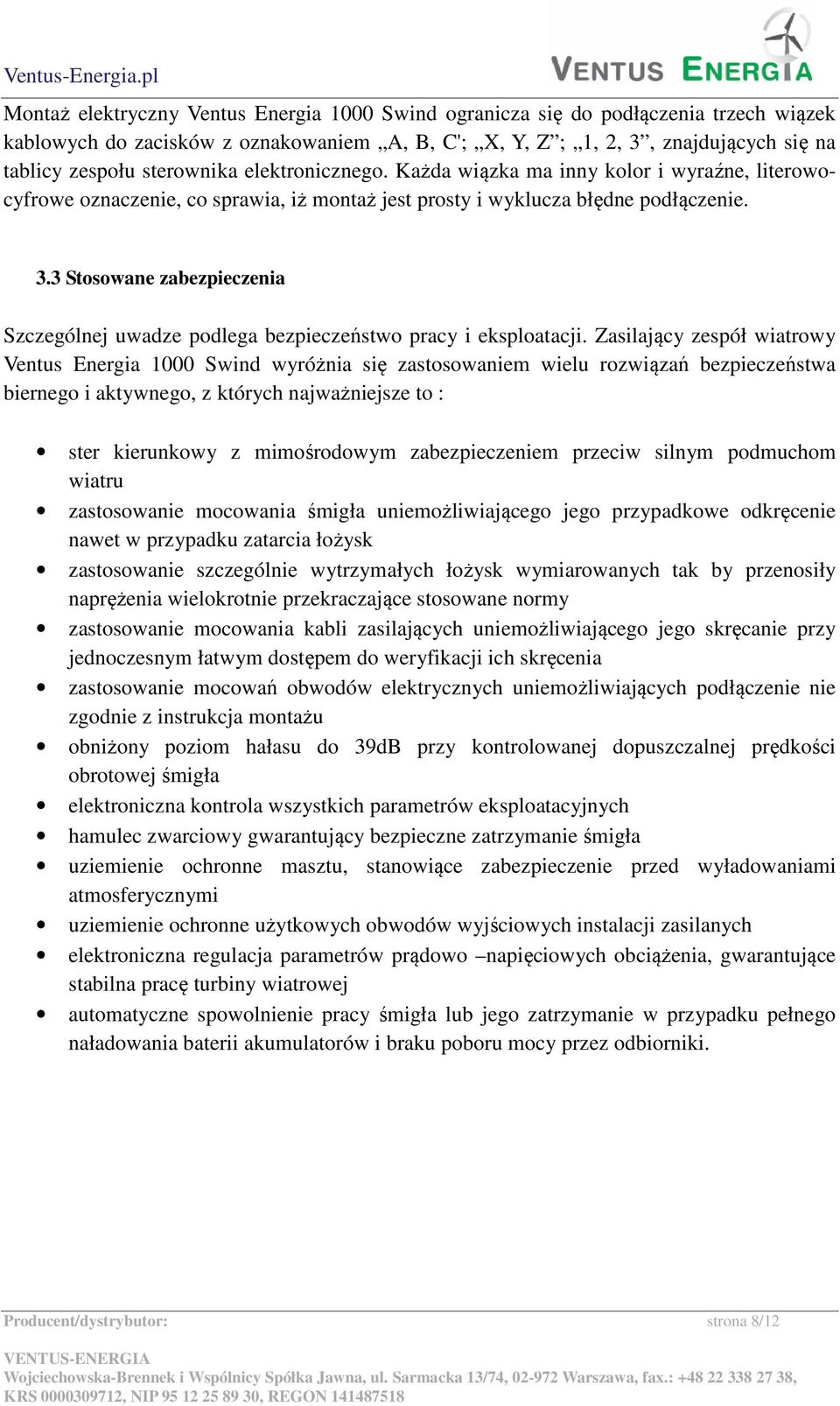

8 Montaż elektryczny Ventus Energia 1000 Swind ogranicza się do podłączenia trzech wiązek kablowych do zacisków z oznakowaniem A, B, C'; X, Y, Z ; 1, 2, 3, znajdujących się na tablicy zespołu sterownika elektronicznego. Każda wiązka ma inny kolor i wyraźne, literowocyfrowe oznaczenie, co sprawia, iż montaż jest prosty i wyklucza błędne podłączenie. 3.3 Stosowane zabezpieczenia Szczególnej uwadze podlega bezpieczeństwo pracy i eksploatacji. Zasilający zespół wiatrowy Ventus Energia 1000 Swind wyróżnia się zastosowaniem wielu rozwiązań bezpieczeństwa biernego i aktywnego, z których najważniejsze to : ster kierunkowy z mimośrodowym zabezpieczeniem przeciw silnym podmuchom wiatru zastosowanie mocowania śmigła uniemożliwiającego jego przypadkowe odkręcenie nawet w przypadku zatarcia łożysk zastosowanie szczególnie wytrzymałych łożysk wymiarowanych tak by przenosiły naprężenia wielokrotnie przekraczające stosowane normy zastosowanie mocowania kabli zasilających uniemożliwiającego jego skręcanie przy jednoczesnym łatwym dostępem do weryfikacji ich skręcenia zastosowanie mocowań obwodów elektrycznych uniemożliwiających podłączenie nie zgodnie z instrukcja montażu obniżony poziom hałasu do 39dB przy kontrolowanej dopuszczalnej prędkości obrotowej śmigła elektroniczna kontrola wszystkich parametrów eksploatacyjnych hamulec zwarciowy gwarantujący bezpieczne zatrzymanie śmigła uziemienie ochronne masztu, stanowiące zabezpieczenie przed wyładowaniami atmosferycznymi uziemienie ochronne użytkowych obwodów wyjściowych instalacji zasilanych elektroniczna regulacja parametrów prądowo napięciowych obciążenia, gwarantujące stabilna pracę turbiny wiatrowej automatyczne spowolnienie pracy śmigła lub jego zatrzymanie w przypadku pełnego naładowania baterii akumulatorów i braku poboru mocy przez odbiorniki. Producent/dystrybutor: strona 8/12

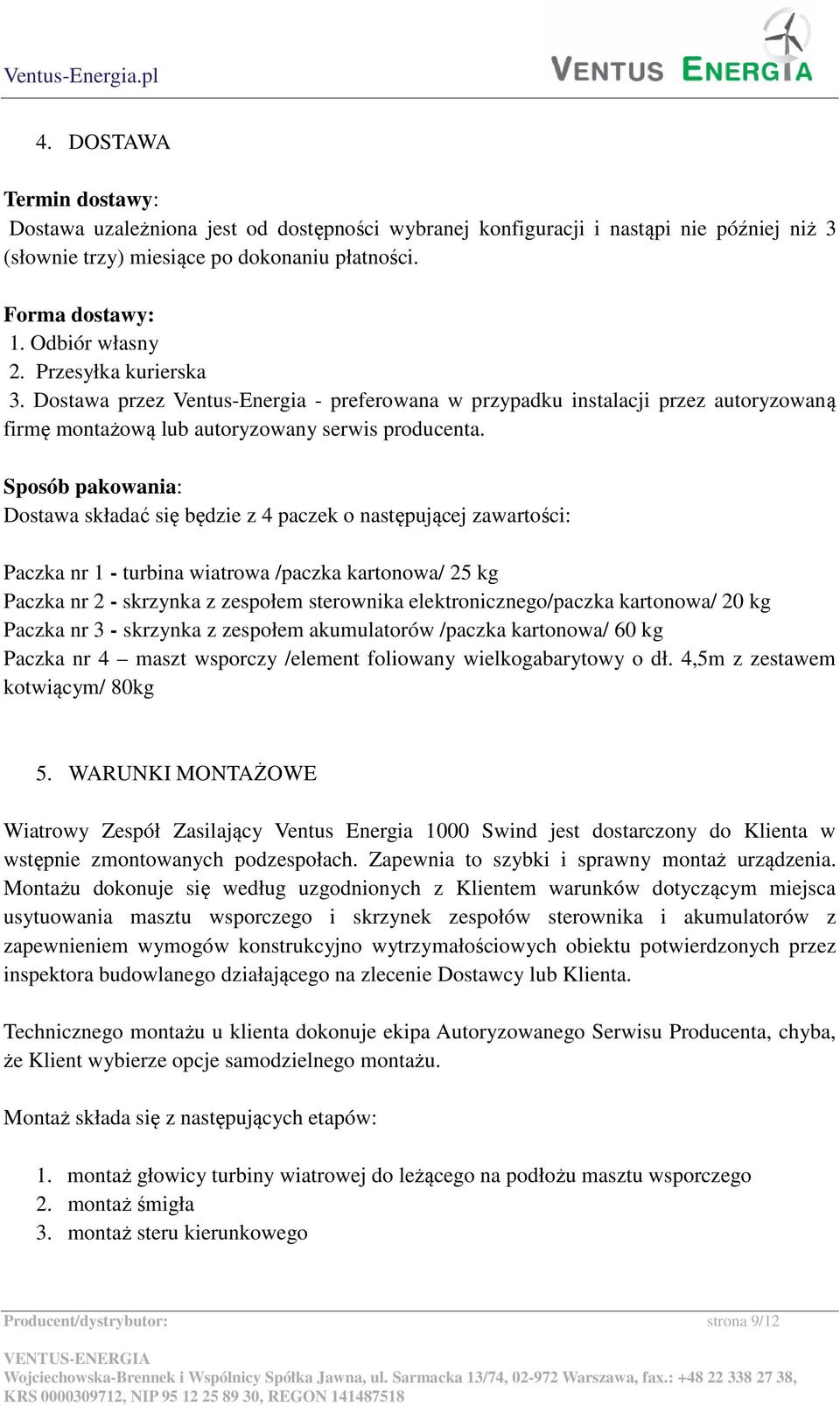

9 4. DOSTAWA Termin dostawy: Dostawa uzależniona jest od dostępności wybranej konfiguracji i nastąpi nie później niż 3 (słownie trzy) miesiące po dokonaniu płatności. Forma dostawy: 1. Odbiór własny 2. Przesyłka kurierska 3. Dostawa przez Ventus-Energia - preferowana w przypadku instalacji przez autoryzowaną firmę montażową lub autoryzowany serwis producenta. Sposób pakowania: Dostawa składać się będzie z 4 paczek o następującej zawartości: Paczka nr 1 - turbina wiatrowa /paczka kartonowa/ 25 kg Paczka nr 2 - skrzynka z zespołem sterownika elektronicznego/paczka kartonowa/ 20 kg Paczka nr 3 - skrzynka z zespołem akumulatorów /paczka kartonowa/ 60 kg Paczka nr 4 maszt wsporczy /element foliowany wielkogabarytowy o dł. 4,5m z zestawem kotwiącym/ 80kg 5. WARUNKI MONTAŻOWE Wiatrowy Zespół Zasilający Ventus Energia 1000 Swind jest dostarczony do Klienta w wstępnie zmontowanych podzespołach. Zapewnia to szybki i sprawny montaż urządzenia. Montażu dokonuje się według uzgodnionych z Klientem warunków dotyczącym miejsca usytuowania masztu wsporczego i skrzynek zespołów sterownika i akumulatorów z zapewnieniem wymogów konstrukcyjno wytrzymałościowych obiektu potwierdzonych przez inspektora budowlanego działającego na zlecenie Dostawcy lub Klienta. Technicznego montażu u klienta dokonuje ekipa Autoryzowanego Serwisu Producenta, chyba, że Klient wybierze opcje samodzielnego montażu. Montaż składa się z następujących etapów: 1. montaż głowicy turbiny wiatrowej do leżącego na podłożu masztu wsporczego 2. montaż śmigła 3. montaż steru kierunkowego Producent/dystrybutor: strona 9/12
10 4. montaż kompletnego zespołu turbiny wraz z masztem do ściany budynku z pozycji rusztowania. 5. montaż skrzynki zespołu sterownika elektronicznego 6. montaż skrzynki zespołu akumulatorów. 7. montaż przyłącza do wydzielonych obwodów instalacji elektrycznej w zasilanym obiekcie. 8. wykonanie podłączenia do instalacji uziemiającej piorunochronnej zasilanego obiektu. Szczegółowe instrukcje montażowe znajdują się w poszczególnych paczkach przesyłki. 6. WARUNKI EKSPLOATACJI 6.1 Przygotowanie Wiatrowego Zespołu Zasilającego do Pracy Po kompletnym zamontowaniu Wiatrowego Zespołu Zasilajacego Ventus Energia 1000 Swind należy dokonać wstępnego rozruchu urządzenia. Warunkiem jego wykonania są właściwe warunki wietrzne wiatr o poziomie 3-5m/s. Rozruch rozpoczyna się od włączenia pokrętła na tablicy sterownika w pozycję START, doprowadzenie do wstępnego rozbiegu śmigła, a następnie sprawdza się działanie hamulca elektrodynamicznego poprzez włączenie pokrętła w pozycję STOP. Po kolejnym rozbiegu śmigła należy sprawdzić parametry elektrycznych urządzeń sterujących i urządzeń odbioru mocy. Po wykonaniu w/w czynnościach urządzenie jest gotowe do eksploatacji. 6.2 Obsługa Zespołu Wiatrowego w czasie pracy Wiatrowy Zespół Zasilający typu Ventus Energia 1000 Swind jest urządzeniem bezobsługowym. W czasie normalnej pracy, nawet w warunkach bardzo silnego wiatru, nie wymaga ono nadzoru i obsługi. Jedyną czynnością, jaką należy okresowo (raz na kwartał) wykonywać jest kontrola baterii akumulatorów, polegająca na sprawdzeniu poziomu elektrolitu i stanu klem zaciskowych. 6.3 Zasady Bezpiecznej Eksploatacji Maszt wsporczy oraz skrzynki sterownika i zespołów baterii muszą być bezwzględnie uziemione. Pomiarów skuteczności uziomów należy dokonywać zgodnie z przepisami ogólnymi PEUE Producent/dystrybutor: strona 10/12
11 Wyznaczenie strefy bezpieczeństwa w wokół zainstalowanej siłowni wiatrowej nie jest wymagane. Wskazane jest jednak aby nie znajdowała się ona zbyt blisko drzew i krzewów mogących zakłócać strumień wiatru. Ventus Energia 1000 Swind posiada całkowicie automatyczny i bezobsługowy system regulacji. Jednakże w przypadku stwierdzenia anomalii w funkcjonowaniu urządzenia należy dokonać jego wyhamowania, ustawiając pokrętło znajdujące się w skrzynce zespołu sterownika elektronicznego w pozycji STOP. Następnie użytkownik powinien skontaktować się z Autoryzowanym Serwisem Producenta w celu dokonania przeglądu siłowni i jej ewentualnej naprawy. 6.4 Warunki Gwarancji Montaż, demontaż oraz konserwacja muszą być przeprowadzane tylko i wyłącznie przy bezwietrznej pogodzie. Montaż wszystkich elementów Wiatrowego Zespołu Zasilającego powinien być przeprowadzony przez wyspecjalizowanych i odpowiednio przeszkolonych fachowców. Podczas montażu, demontażu oraz konserwacji należy bezwzględnie przestrzegać zasad bezpieczeństwa BHP. Nieszczęśliwe wypadki, uszkodzenia mechaniczne oraz szkody będące skutkiem działania siły wyższej są wykluczone ze świadczeń gwarancyjnych. Nie wolno samodzielnie rozmontowywać ani dokonywać jakichkolwiek modyfikacji elementów wchodzących w skład zestawu siłowni wiatrowej działania takie skutkują utratą gwarancji. Turbina nie może pracować samodzielnie. Praca turbiny musi odbywać się wyłącznie w układzie podłączenia do zespołu sterownika i zespołu akumulatorów. Podczas pracy z urządzeniami elektronicznymi, szczególnie dotyczy to baterii, należy zdjąć biżuterię metalową, gdyż potencjalne zwarcie może doprowadzić np. do oparzenia. Wiatrowy Zespół Zasilający może ulec uszkodzeniu, jeżeli zostanie uruchomiony bez podłączenia w jeden obwód z bateriami, zgodnie z zamieszczonym w instrukcji schematem. Uszkodzenia takie wyłączone są ze świadczeń gwarancyjnych. Nie należy podłączać żadnych urządzeń elektrycznych bezpośrednio do turbiny wiatrowej z pominięciem zespołu sterownika elektronicznego oraz zestawu baterii. Należy zwrócić szczególną uwagę na prawidłowe podłączenie zespołu akumulatorów oraz na stan baterii. Nie wolno stosować baterii żelowych. Uszkodzenia spowodowane nieprawidłowym funkcjonowaniem baterii lub ich błędnym podłączeniem nie podlegają świadczeniom gwarancyjnym. Nie należy podłączać żadnych urządzeń z silnikami o mocy powyżej 120W do turbiny wiatrowej, ponieważ może to spowodować uszkodzenie Zespołu Zasilającego lub przetwornicy. Uszkodzenia takie wyłączone są ze świadczeń gwarancyjnych. Gwarancja jest ważna z podpisem pod oświadczeniem o zapoznaniu się z w/w warunkami. Producent/dystrybutor: strona 11/12
12 7. UWAGI KOŃCOWE Informacje od Klienta (np. dotyczące dostawy) Oświadczenie o zapoznaniu się z warunkami gwarancji Podpis kupującego... Podpis producenta/ instalatora... Data i miejsce instalacji ZAŁĄCZNIKI Rysunki montażowe znajdują się w oddzielnych paczkach przesyłki ze względu na możliwość wyboru różnych konfiguracji produktu.. Producent/dystrybutor: strona 12/12
