2 Narzędzia hydrauliczne i agregaty firmy HYCON, to wybór profesjonalistów. Dla ekspertów i tych użytkowników, dla których liczą się wysokie osiągi i niezawodność, komfort operatora i prosty serwis. Dla managerów, którzy muszą zapewnić firmie zwrot inwestycji i w tym samym czasie pozostać na czele bitwy o przyszły udział w rynku. Za linią produktów HYCON stoi jeden z najbardziej doświadczonych zespołów obecnych na rynku. Za założycielami firmy HYCON stoi razem ponad pół wieku doświadczeń w rozwijaniu, produkcji, marketingu i zapewnieniu jakości rozwiązaniom hydraulicznym. Jakość i opłacalność to obecnie kluczowe słowa dla firmy. Jest to powód, dla którego HYCON ciągle umacnia swoją pozycję pomiędzy liderami rynku w swojej branży. Henrik Steen Partner General Manager Ole Hejgendorf Partner Sales Manager Ole Vester Partner Purchasing Manager Lars Melgaard Partner Production Manager

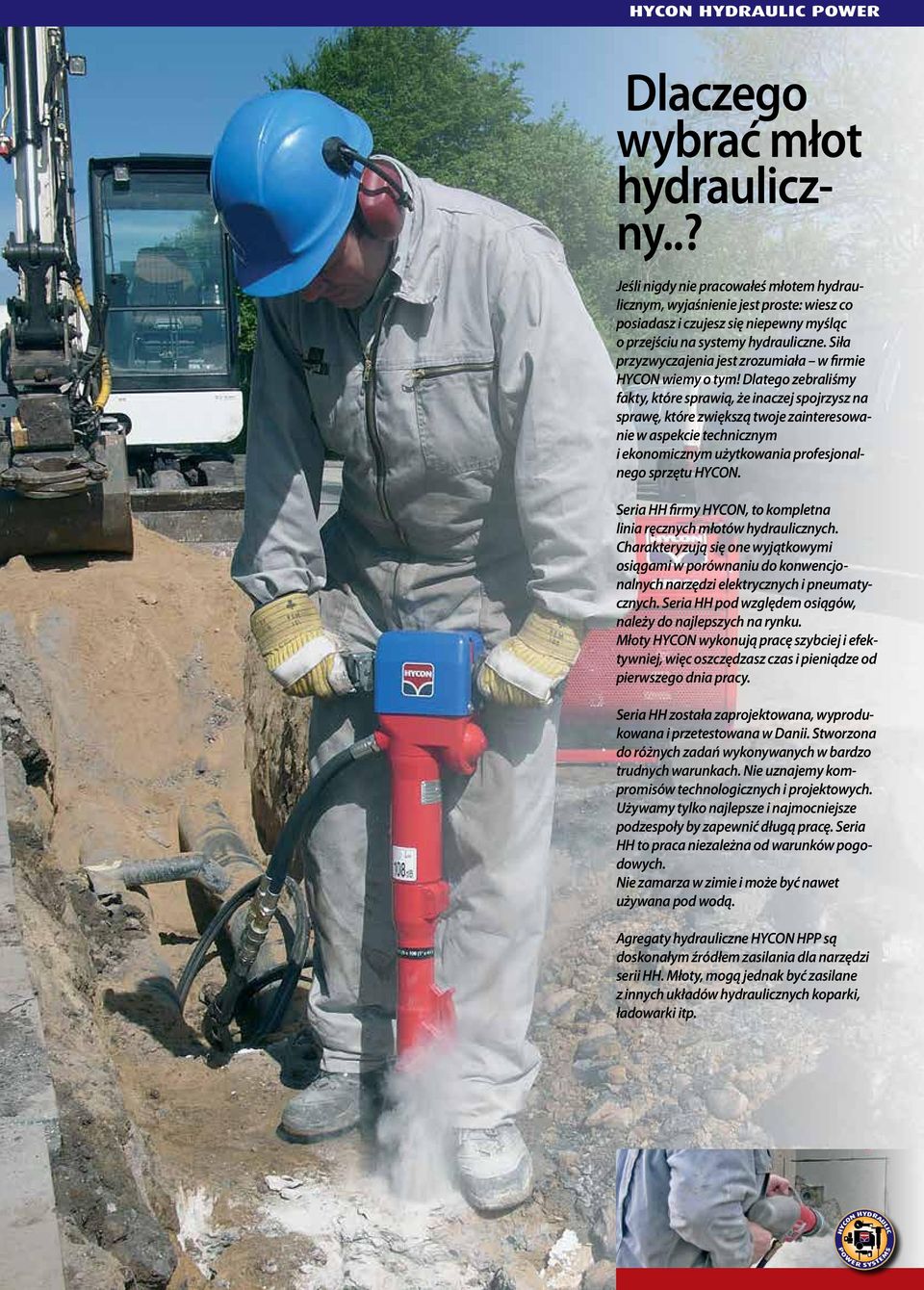

3 Dlaczego wybrać młot hydrauliczny..? Jeśli nigdy nie pracowałeś młotem hydraulicznym, wyjaśnienie jest proste: wiesz co posiadasz i czujesz się niepewny myśląc o przejściu na systemy hydrauliczne. Siła przyzwyczajenia jest zrozumiała w firmie HYCON wiemy o tym! Dlatego zebraliśmy fakty, które sprawią, że inaczej spojrzysz na sprawę, które zwiększą twoje zainteresowanie w aspekcie technicznym i ekonomicznym użytkowania profesjonalnego sprzętu HYCON. Seria HH firmy HYCON, to kompletna linia ręcznych młotów hydraulicznych. Charakteryzują się one wyjątkowymi osiągami w porównaniu do konwencjonalnych narzędzi elektrycznych i pneumatycznych. Seria HH pod względem osiągów, należy do najlepszych na rynku. Młoty HYCON wykonują pracę szybciej i efektywniej, więc oszczędzasz czas i pieniądze od pierwszego dnia pracy. Seria HH została zaprojektowana, wyprodukowana i przetestowana w Danii. Stworzona do różnych zadań wykonywanych w bardzo trudnych warunkach. Nie uznajemy kompromisów technologicznych i projektowych. Używamy tylko najlepsze i najmocniejsze podzespoły by zapewnić długą pracę. Seria HH to praca niezależna od warunków pogodowych. Nie zamarza w zimie i może być nawet używana pod wodą. Agregaty hydrauliczne HYCON HPP są doskonałym źródłem zasilania dla narzędzi serii HH. Młoty, mogą jednak być zasilane z innych układów hydraulicznych koparki, ładowarki itp.

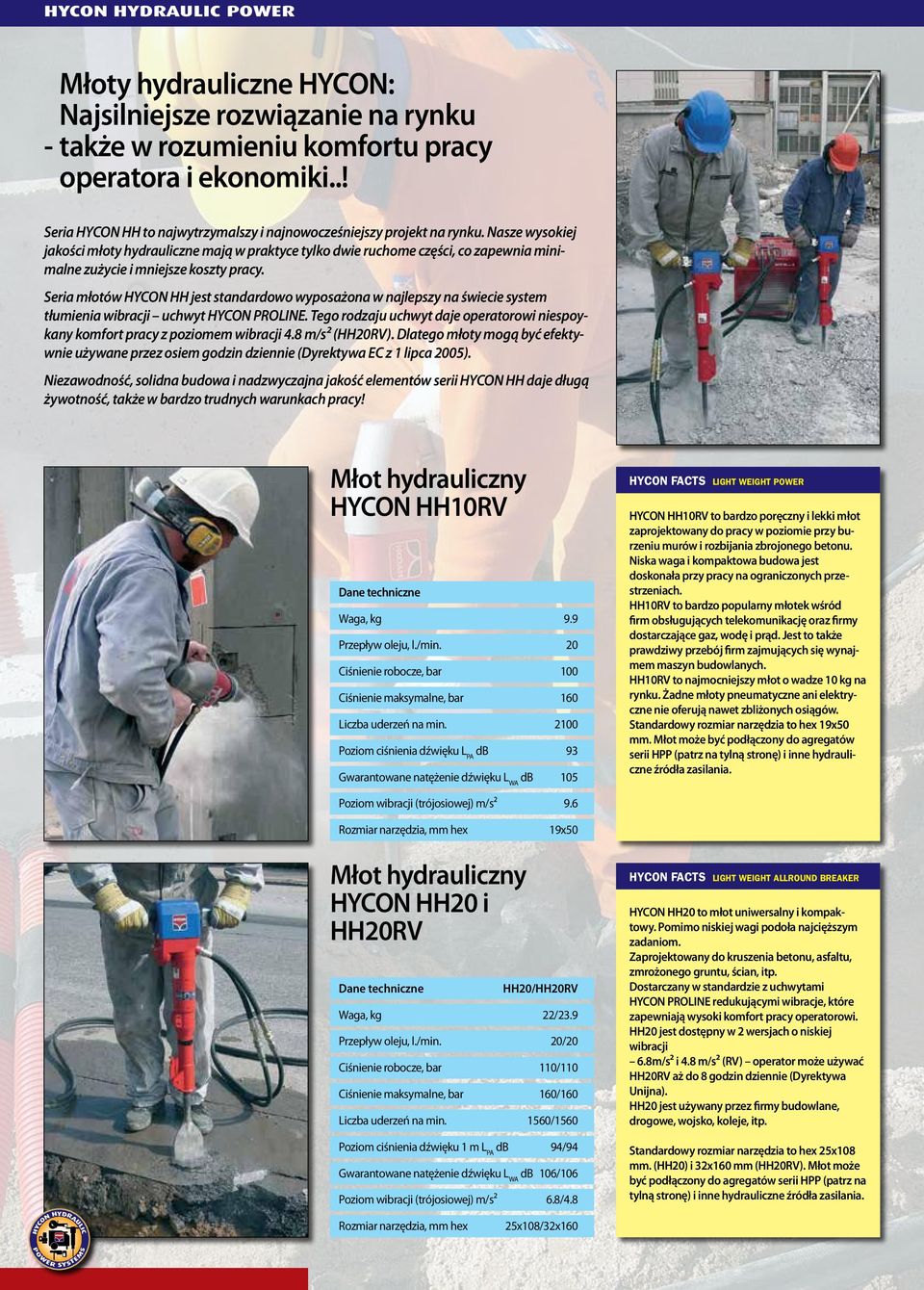

4 Młoty hydrauliczne HYCON: Najsilniejsze rozwiązanie na rynku - także w rozumieniu komfortu pracy operatora i ekonomiki..! Seria HYCON HH to najwytrzymalszy i najnowocześniejszy projekt na rynku. Nasze wysokiej jakości młoty hydrauliczne mają w praktyce tylko dwie ruchome części, co zapewnia minimalne zużycie i mniejsze koszty pracy. Seria młotów HYCON HH jest standardowo wyposażona w najlepszy na świecie system tłumienia wibracji uchwyt HYCON PROLINE. Tego rodzaju uchwyt daje operatorowi niespoykany komfort pracy z poziomem wibracji 4.8 m/s² (HH20RV). Dlatego młoty mogą być efektywnie używane przez osiem godzin dziennie (Dyrektywa EC z 1 lipca 2005). Niezawodność, solidna budowa i nadzwyczajna jakość elementów serii HYCON HH daje długą żywotność, także w bardzo trudnych warunkach pracy! Młot hydrauliczny HYCON HH10RV Waga, kg Ciśnienie robocze, bar 100 Ciśnienie maksymalne, bar 160 Liczba uderzeń na min Poziom ciśnienia dźwięku L PA db 93 db 105 Light Weight power HYCON HH10RV to bardzo poręczny i lekki młot zaprojektowany do pracy w poziomie przy burzeniu murów i rozbijania zbrojonego betonu. Niska waga i kompaktowa budowa jest doskonała przy pracy na ograniczonych przestrzeniach. HH10RV to bardzo popularny młotek wśród firm obsługujących telekomunikację oraz firmy dostarczające gaz, wodę i prąd. Jest to także prawdziwy przebój firm zajmujących się wynajmem maszyn budowlanych. HH10RV to najmocniejszy młot o wadze 10 kg na rynku. Żadne młoty pneumatyczne ani elektryczne nie oferują nawet zbliżonych osiągów. Standardowy rozmiar narzędzia to hex 19x50 mm. Młot może być podłączony do agregatów serii HPP (patrz na tylną stronę) i inne hydrauliczne źródła zasilania. Poziom wibracji (trójosiowej) m/s² 9.6 Rozmiar narzędzia, mm hex 19x50 Młot hydrauliczny HYCON HH20 i HH20RV HH20/HH20RV Waga, kg 22/ /20 Ciśnienie robocze, bar 110/110 Ciśnienie maksymalne, bar 160/160 Liczba uderzeń na min. 1560/1560 db 94/94 db 106/106 Poziom wibracji (trójosiowej) m/s² 6.8/4.8 Light Weight Allround Breaker HYCON HH20 to młot uniwersalny i kompaktowy. Pomimo niskiej wagi podoła najcięższym zadaniom. Zaprojektowany do kruszenia betonu, asfaltu, zmrożonego gruntu, ścian, itp. Dostarczany w standardzie z uchwytami HYCON PROLINE redukującymi wibracje, które zapewniają wysoki komfort pracy operatorowi. HH20 jest dostępny w 2 wersjach o niskiej wibracji 6.8m/s² i 4.8 m/s² (RV) operator może używać HH20RV aż do 8 godzin dziennie (Dyrektywa Unijna). HH20 jest używany przez firmy budowlane, drogowe, wojsko, koleje, itp. Standardowy rozmiar narzędzia to hex 25x108 mm. (HH20) i 32x160 mm (HH20RV). Młot może być podłączony do agregatów serii HPP (patrz na tylną stronę) i inne hydrauliczne źródła zasilania. Rozmiar narzędzia, mm hex 25x108/32x160

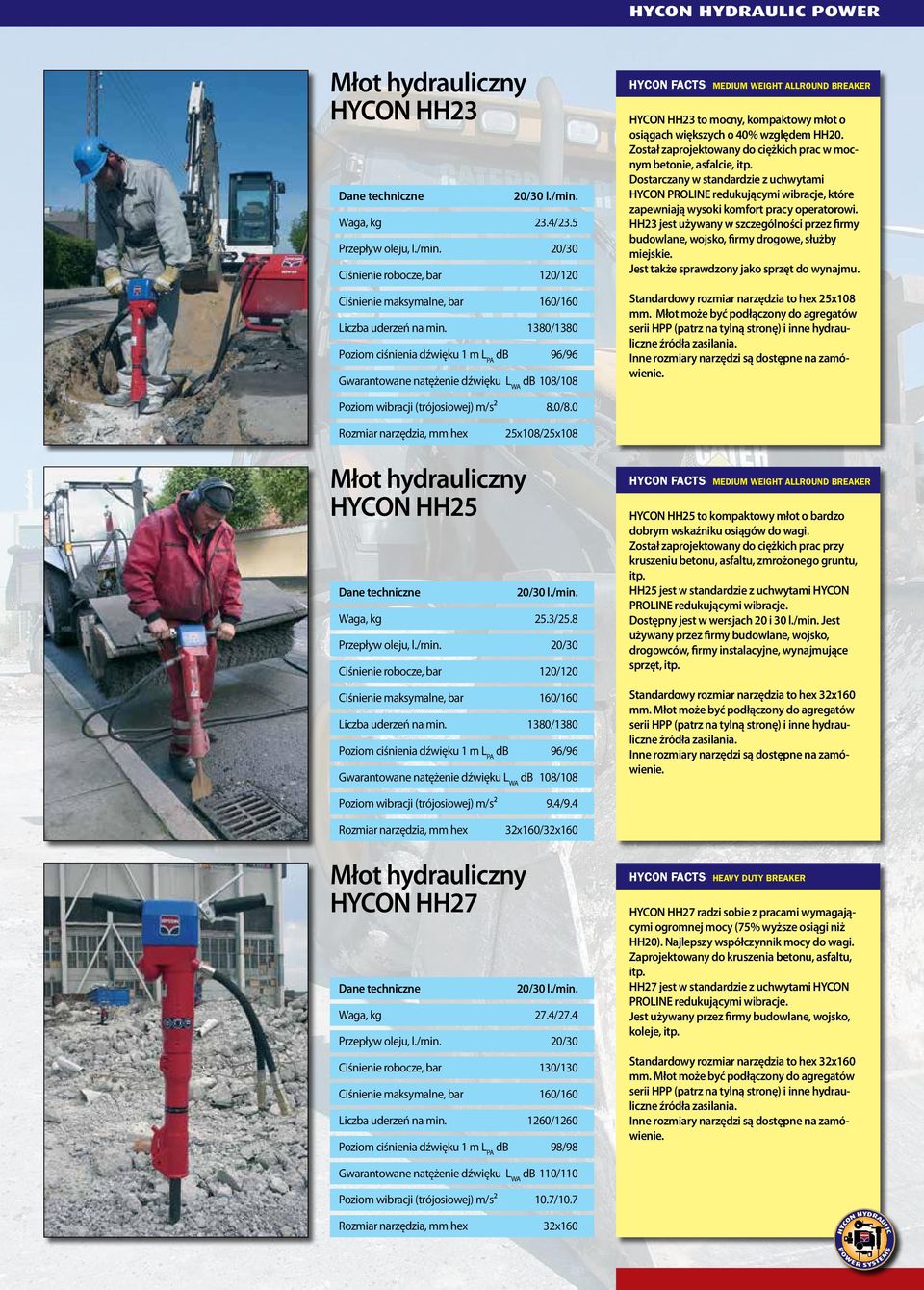

5 Młot hydrauliczny HYCON HH23 20/30 l./min. Waga, kg 23.4/ /30 Ciśnienie robocze, bar 120/120 Ciśnienie maksymalne, bar 160/160 Liczba uderzeń na min. 1380/1380 db 96/96 db 108/108 medium Weight Allround Breaker HYCON HH23 to mocny, kompaktowy młot o osiągach większych o 40% względem HH20. Został zaprojektowany do ciężkich prac w mocnym betonie, asfalcie, itp. Dostarczany w standardzie z uchwytami HYCON PROLINE redukującymi wibracje, które zapewniają wysoki komfort pracy operatorowi. HH23 jest używany w szczególności przez firmy budowlane, wojsko, firmy drogowe, służby miejskie. Jest także sprawdzony jako sprzęt do wynajmu. Standardowy rozmiar narzędzia to hex 25x108 mm. Młot może być podłączony do agregatów serii HPP (patrz na tylną stronę) i inne hydrauliczne źródła zasilania. Inne rozmiary narzędzi są dostępne na zamówienie. Poziom wibracji (trójosiowej) m/s² 8.0/8.0 Rozmiar narzędzia, mm hex 25x108/25x108 Młot hydrauliczny HYCON HH25 20/30 l./min. Waga, kg 25.3/ /30 Ciśnienie robocze, bar 120/120 Ciśnienie maksymalne, bar 160/160 Liczba uderzeń na min. 1380/1380 db 96/96 db 108/108 medium Weight Allround Breaker HYCON HH25 to kompaktowy młot o bardzo dobrym wskaźniku osiągów do wagi. Został zaprojektowany do ciężkich prac przy kruszeniu betonu, asfaltu, zmrożonego gruntu, itp. HH25 jest w standardzie z uchwytami HYCON PROLINE redukującymi wibracje. Dostępny jest w wersjach 20 i 30 l./min. Jest używany przez firmy budowlane, wojsko, drogowców, firmy instalacyjne, wynajmujące sprzęt, itp. Standardowy rozmiar narzędzia to hex 32x160 mm. Młot może być podłączony do agregatów serii HPP (patrz na tylną stronę) i inne hydrauliczne źródła zasilania. Inne rozmiary narzędzi są dostępne na zamówienie. Poziom wibracji (trójosiowej) m/s² 9.4/9.4 Rozmiar narzędzia, mm hex 32x160/32x160 Młot hydrauliczny HYCON HH27 20/30 l./min. Waga, kg 27.4/ /30 Ciśnienie robocze, bar 130/130 Ciśnienie maksymalne, bar 160/160 Liczba uderzeń na min. 1260/1260 db 98/98 heavy duty breaker HYCON HH27 radzi sobie z pracami wymagającymi ogromnej mocy (75% wyższe osiągi niż HH20). Najlepszy współczynnik mocy do wagi. Zaprojektowany do kruszenia betonu, asfaltu, itp. HH27 jest w standardzie z uchwytami HYCON PROLINE redukującymi wibracje. Jest używany przez firmy budowlane, wojsko, koleje, itp. Standardowy rozmiar narzędzia to hex 32x160 mm. Młot może być podłączony do agregatów serii HPP (patrz na tylną stronę) i inne hydrauliczne źródła zasilania. Inne rozmiary narzędzi są dostępne na zamówienie. db 110/110 Poziom wibracji (trójosiowej) m/s² 10.7/10.7 Rozmiar narzędzia, mm hex 32x160

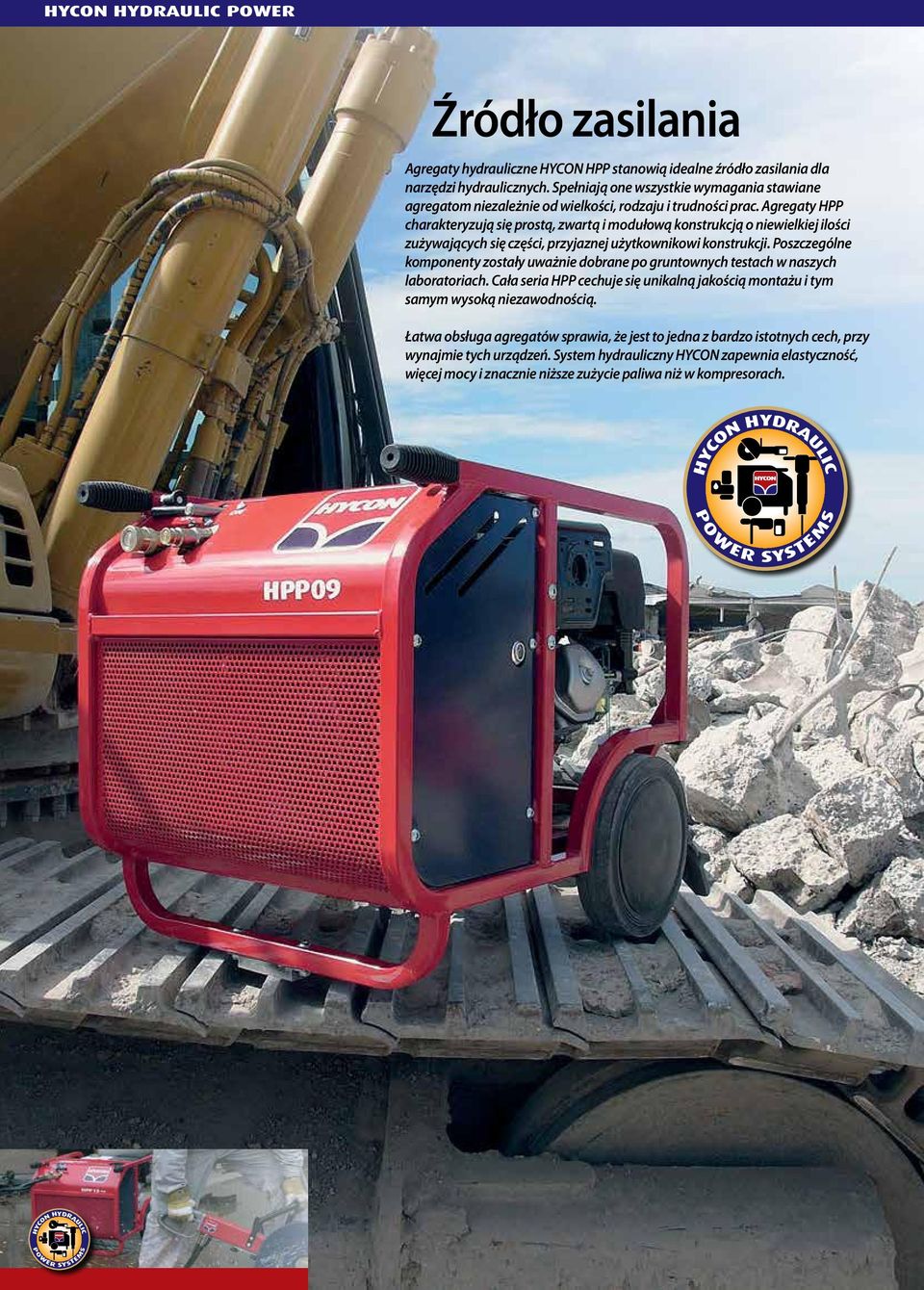

6 Źródło zasilania Agregaty hydrauliczne HYCON HPP stanowią idealne źródło zasilania dla narzędzi hydraulicznych. Spełniają one wszystkie wymagania stawiane agregatom niezależnie od wielkości, rodzaju i trudności prac. Agregaty HPP charakteryzują się prostą, zwartą i modułową konstrukcją o niewielkiej ilości zużywających się części, przyjaznej użytkownikowi konstrukcji. Poszczególne komponenty zostały uważnie dobrane po gruntownych testach w naszych laboratoriach. Cała seria HPP cechuje się unikalną jakością montażu i tym samym wysoką niezawodnością. Łatwa obsługa agregatów sprawia, że jest to jedna z bardzo istotnych cech, przy wynajmie tych urządzeń. System hydrauliczny HYCON zapewnia elastyczność, więcej mocy i znacznie niższe zużycie paliwa niż w kompresorach.

7 Dlaczego wybrać hydraulikę zamiast pneumatyki..? Charakterystyka hydrauliki: Zalety: Korzyści dla klienta: Wyższa efektywność od pneumatyki Silnik 9KM odpowiada kompresorowi 25 KM Mniejszy silnik te same osiągi Waga już od 68 kg Małe rozmiary Łatwy transport Silniki od 9 KM Niskie zużycie paliwa Natychmiastowe oszczędności Zastosowanie do wielu narzędzi Wielofunkcyjne użytkowanie Maksymalny zwrot z inwestycji Prosta konstrukcja Łatwy dostęp do części Wyjątkowo łatwy w obsłudze Wszystkie części pracują w oleju Mniejsze zużycie Długa żywotność Mało zużywających się części Tańsza obsługa Niskie koszty serwisu Intuicyjna obsługa Łatwy w użytkowaniu Brak przerw w pracy Doskonała praca podczas mrozów Odporność na warunki atmosferyczne Oszczędności w zimie Brak rejestracji, tablic, dokumentów Brak stałych kosztów utrzymania Tańsza od alternatywnych rozwiązań Niższa cena od kompresora o 50% Mniejszy zamrożony kapitał Ta sama praca za pół ceny Agregat hydrauliczny HYCON HPP09 1x20 Ciśnienie maksymalne, bar 150 Silnik POR/regulowany Rozrusznik Honda 9 HP benzynowy POR Ręczny Waga, kg 68 db 88 HYCON HPP09 to najlepiej sprzedający się agregat. Został specjalnie zaprojektowany na wynajem, dla firm budowlanych, miejskich, instalacyjnych (woda, gaz, prąd, kanalizacja, telekomunikacja) itp. które przeważnie używają narzędzi o przepływie 20 l./min. tj. młoty, wiertarki rdzeniowe, piły, pompy zatapialne itp. Jest to urządzenie bardzo lekkie i kompaktowe może być transportowane samochodem i używane wszędzie. Inwestycja w taki agregat i młot jest zazwyczaj o połowę niższa niż w kompresor 25 KM i młot, przy tych samych osiągach. Zintegrowany alarm niskiego poziomu oleju. HPP09 posiada w standardzie system HYCON POR (Power on Request Moc Na Żądanie ) = automatyczna regulacja wydajności. db 100 Agregat hydrauliczny HYCON HPP13 FLEX 1x20-30 Ciśnienie maksymalne, bar 150 Silnik POR/regulowany Rozrusznik Honda 13 HP benzynowy Regulowany Ręczny Waga, kg 81 db 89 HYCON HPP13 FLEX to prawdziwy przebój firmy HYCON z serii agregatów FLEXLINE. Stworzony dla firm budowlanych i do wynajmu. Używają go także firmy komunalne oraz instalacyjne. Wyposażony w płynną regulację przepływu od 0 do 30 l./min., HPP13 FLEX może być użyty do wielu narzędzi. Doskonałe źródło zasilania do cięższych młotów, pił ø400/ø450 mm, wiertarek rdzeiowych, pomp zatapialnych, pił typu Partner oraz diamentowych pił łańcuchowych. HPP13 FLEX jest bardzo kompaktowy, lekki i łatwy do transportu samochodem. Zintegrowany alarm niskiego poziomu oleju. db 101

8 Agregat hydrauliczny HYCON HPP13 POR 1x20 lub 1x30 Ciśnienie maksymalne, bar 150 Silnik POR/ regulowany Rozrusznik Honda 13 HP benzynowy POR Ręczny Waga, kg 81 HYCON HPP13 POR to alternatywa dla modelu HPP13 FLEX. Zapewnia przepływy 1x20 l./min. lub 1x30 l./min. Jest głównie używany przez operatorów młotów 30 l./min., oczekujących możliwości regulacji mocy system HYCON POR. Podobnie jak HPP13 FLEX, HPP13 POR jest także bardzo zwarty i może być transportowany samochodem. Tak jak inne agregaty HYCON, HPP13 POR posiada prostą konstrukcję i niewiele zużywających się części, które zapewniają wysokie osiągi i długą żywotność. Wszystkie części są łatwo-dostępne. Zintegrowany alarm niskiego poziomu oleju. db 89 db 101 Agregat hydrauliczny HYCON HPP18V FLEX 1x Ciśnienie maksymalne, bar 160 Silnik POR/ regulowany Rozrusznik Vanguard 18 HP benzynowy Regulowany Ręczny i elektryczny Waga, kg 105 db 89 HYCON HPP18V FLEX posiada płynną regulację przepływu od 0 do 40 l./min. Jest bardzo popularny wśród użytkowników dużych narzędzi diamentowych do wiercenia i cięcia betonu. Są to użytkownicy, którzy często potrzebują wysokich osiągów oraz silnego i wysokiej jakości agregatu. Przy swoim dużym zakresie przepływów, HPP18V FLEX może zasilać wszystkie narzędzia najczęściej są to piły ø400/ø450 mm, piły z łańcuchem diamentowym, piły Partner i inne narzędzia wymagające przepływu 40 l./min. HPP18V FLEX posiada rozrusznik elektryczny i ręczny, co pozwala na rozruch nawet przy słabym akumulatorze. HPP18V FLEX to najlepszy agregat 40 l./min. na rynku. db 101 Agregat hydrauliczny HYCON HPP18V MULTIFLEX 1x x Ciśnienie maksymalne, bar 160 Silnik POR/ regulowany Rozrusznik Vanguard 18 HP benzynowy Regulowany Ręczny i elektryczny Waga, kg 112 HYCON HPP18V MULTIFLEX to starszy brat w linii agregatów FLEXLINE. Przeznaczony jest do równoległej pracy dwóch narzędzi. MULTI znaczy wiele. Ten agregat posiada największą ilość możliwych regulacji przepływów. Żaden inny nie posiada aż 8 ustawień: 1x i 2x l./min. Innymi słowy: MULTIFLEX może zasilać każde narzędzie! Jego niska waga i kompaktowa budowa pozwala na jego transport dowolnym samochodem typu kombi. 2 osoby mogą go łatwo podnieść. Najwyższej jakości komponenty zapewniają wiele lat bezawaryjnej pracy. Dzięki rozrusznikowi elektrycznemu i ręcznemu, można go uruchomić nawet przy rozładowanym akumulatorze. db 89 db 101

9 Agregat hydrauliczny HYCON HPP09E 1x20 Ciśnienie maksymalne, bar 150 Silnik 5.5 kw 16A/3x400V 50 Hz POR/ regulowany - Rozrusznik Elektryczny Waga, kg 80 db 85 db 97 HYCON HPP09E to nasz najmniejszy agregat hydrauliczny o napędzie elektrycznym nadający się do większości narzędzi. Przeznaczony zasadniczo do użytku w pomieszczeniach zamkniętych i tam gdzie liczy się niewielki rozmiar i mała waga. W wielopiętrowych budynkach można go łatwo transportować windą osobową. Jest używany przez firmy budowlane, specjalizujące się w wierceniu i cięciu w betonie lub wynajmie narzędzi. Może być łatwo przewożony dowolnym samochodem. Zużywa tylko 5,5 kw energii. Nasi klienci to profesjonaliści, dlatego silnik i skrzynka rozdzielcza spełniają odpowiednio normy IP55 i IP54, mogą więc pracować w bardzo trudnych warunkach. Agregat hydrauliczny HYCON HPP18E 1x30 lub 1x40 Ciśnienie maksymalne, bar 160 Silnik 11 kw 25A (30 lpm), 35A (40 lpm)/3x400v 50 Hz POR/ regulowany - Rozrusznik Elektryczny Waga, kg 128 db 86 HYCON HPP18E jest wyposażony w potężny silnik 11 kw. Oferujemy 2 wersje: 30 l./min. lub 40 l./min. Najczęściej jest używany w pomieszczeniach zamkniętych. Najczęstszym klientem są firmy specjalizujące się w wierceniu i cięciu betonu, które używają pił ø400/ø450 mm, pił z łańcuchami diamentowymi i pił Partner. Pomimo mocnego silnika, agregat HPP18E jest kompaktowy i łatwy w transporcie samochodem typu kombi. Posiada silną budowę i może pracować w najtrudniejszych warunkach, ponieważ silnik i skrzynka rozdzielcza spełniają odpowiednio normy IP55 i IP54. HPP18E posiada funkcję powolnego startu zmniejszającą obciążenia przy uruchamianiu. Nie wymaga chłodzenia cieczą, co ma ogromne znaczenie - szczególnie zimą. db 98 Agregat hydrauliczny HYCON HPP18E FLEX 1x Ciśnienie maksymalne, bar 160 Silnik POR/ regulowany Rozrusznik 11 kw 35A/3x400V 50 Hz Regulowany Elektryczny Waga, kg 128 db 86 HYCON HPP18E FLEX posiada silnik 11 kw oraz zakres uzyskiwanych przepływów l./min. Doskonały dla profesjonalnych firm, zajmujących się cięciem i wierceniem w betonie. Wydajność jest regulowana przemiennikiem częstotliwości. W ten sposób reguluje się obroty silnika do uzyskania pożądanego przepływu eliminując problemy z chłodzeniem. W agregatach innych marek, przepływ oleju jest regulowany zaworami, co powoduje, że olej się często przegrzewa ze względu na niedostateczne chłodzenie. HYCON HPP18E FLEX to jedyny agregat na rynku posiadający takie rozwiązanie. Agregat nie wymaga chłodzenia, co ma ogromne znaczenie - szczególnie zimą. db 98

10 Narzędzia System hydrauliczny jest uzupełniany serią profesjonalnych narzędzi HYCON. Są to lekkie i kompaktowe narzędzia o wyjątkowo wysokich osiągach! Cała linia narzędzi jest gruntownie testowana tak by spełniała wymagania naszych klientów. Skupiamy się na takich słowach kluczowych jak: zyskowność użytkownika i wyjątkowa niezawodność.

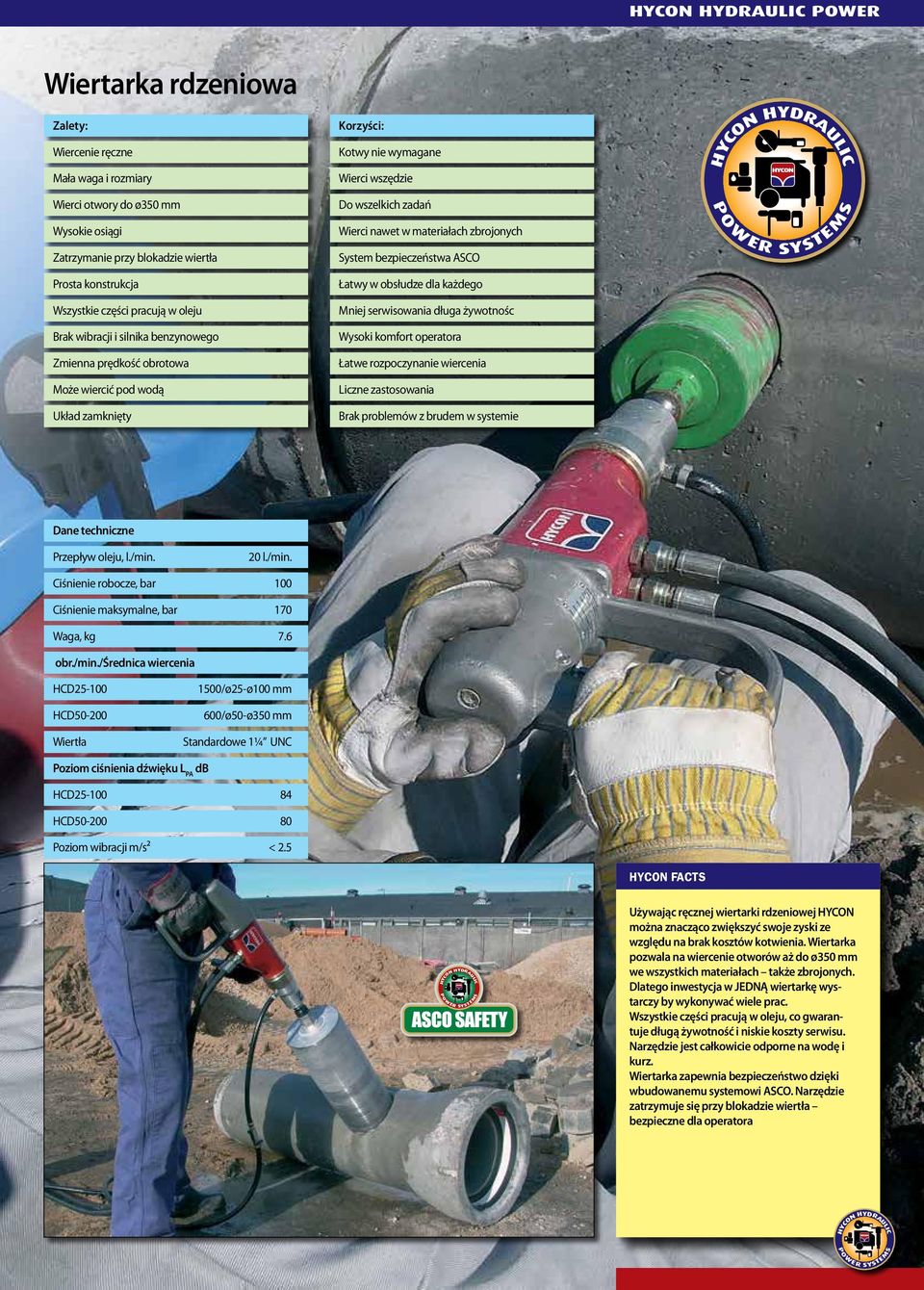

11 Wiertarka rdzeniowa Zalety: Korzyści: Wiercenie ręczne Mała waga i rozmiary Kotwy nie wymagane Wierci wszędzie Wierci otwory do ø350 mm Do wszelkich zadań Wysokie osiągi Zatrzymanie przy blokadzie wiertła Prosta konstrukcja Wszystkie części pracują w oleju Brak wibracji i silnika benzynowego Zmienna prędkość obrotowa Może wiercić pod wodą Układ zamknięty Wierci nawet w materiałach zbrojonych System bezpieczeństwa ASCO Łatwy w obsłudze dla każdego Mniej serwisowania długa żywotnośc Wysoki komfort operatora Łatwe rozpoczynanie wiercenia Liczne zastosowania Brak problemów z brudem w systemie 20 l./min. Ciśnienie robocze, bar 100 Ciśnienie maksymalne, bar 170 Waga, kg 7.6 obr./min./średnica wiercenia HCD HCD Wiertła 1500/ø25-ø100 mm 600/ø50-ø350 mm Standardowe 1¼ UNC Poziom ciśnienia dźwięku L PA db HCD HCD Poziom wibracji m/s² < 2.5 Używając ręcznej wiertarki rdzeniowej HYCON można znacząco zwiększyć swoje zyski ze względu na brak kosztów kotwienia. Wiertarka pozwala na wiercenie otworów aż do ø350 mm we wszystkich materiałach także zbrojonych. Dlatego inwestycja w JEDNĄ wiertarkę wystarczy by wykonywać wiele prac. Wszystkie części pracują w oleju, co gwarantuje długą żywotność i niskie koszty serwisu. Narzędzie jest całkowicie odporne na wodę i kurz. Wiertarka zapewnia bezpieczeństwo dzięki wbudowanemu systemowi ASCO. Narzędzie zatrzymuje się przy blokadzie wiertła bezpieczne dla operatora

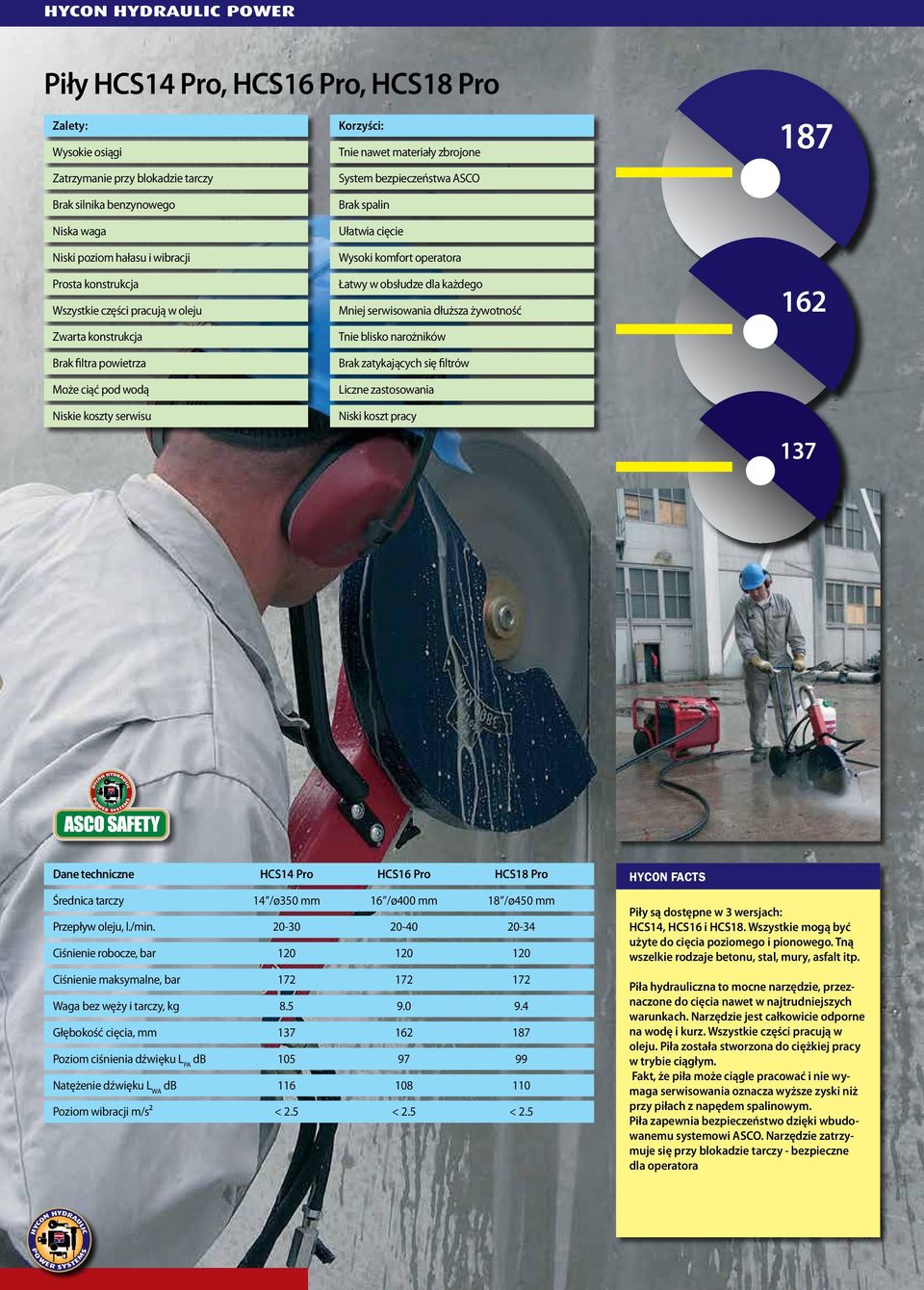

12 hycon hydraulic power Piły HCS14 Pro, HCS16 Pro, HCS18 Pro Zalety: Korzyści: Wysokie osiągi Tnie nawet materiały zbrojone 187 Zatrzymanie przy blokadzie tarczy Brak silnika benzynowego Niska waga Niski poziom hałasu i wibracji Prosta konstrukcja Wszystkie części pracują w oleju Zwarta konstrukcja Brak filtra powietrza Może ciąć pod wodą Niskie koszty serwisu System bezpieczeństwa ASCO Brak spalin Ułatwia cięcie Wysoki komfort operatora Łatwy w obsłudze dla każdego Mniej serwisowania dłuższa żywotność Tnie blisko narożników Brak zatykających się filtrów Liczne zastosowania Niski koszt pracy HCS14 Pro HCS16 Pro HCS18 Pro Średnica tarczy 14 /ø350 mm 16 /ø400 mm 18 /ø450 mm Ciśnienie robocze, bar Ciśnienie maksymalne, bar Waga bez węży i tarczy, kg Głębokość cięcia, mm Poziom ciśnienia dźwięku L PA db Natężenie dźwięku L WA db Poziom wibracji m/s² < 2.5 < 2.5 < 2.5 Piły są dostępne w 3 wersjach: HCS14, HCS16 i HCS18. Wszystkie mogą być użyte do cięcia poziomego i pionowego. Tną wszelkie rodzaje betonu, stal, mury, asfalt itp. Piła hydrauliczna to mocne narzędzie, przeznaczone do cięcia nawet w najtrudniejszych warunkach. Narzędzie jest całkowicie odporne na wodę i kurz. Wszystkie części pracują w oleju. Piła została stworzona do ciężkiej pracy w trybie ciągłym. Fakt, że piła może ciągle pracować i nie wymaga serwisowania oznacza wyższe zyski niż przy piłach z napędem spalinowym. Piła zapewnia bezpieczeństwo dzięki wbudowanemu systemowi ASCO. Narzędzie zatrzymuje się przy blokadzie tarczy - bezpieczne dla operatora

13 Pompy zatapialne HWP2, HWP3, HWP4 Pompa zatapialna HYCON jest pompą typu VORTEX. Pompy typu VORTEX są skonstruoane specjalnie do wody brudnej z dużymi zanieczyszczeniami stałymi. Wirnik umieszczony w górnej części wprawia wodę w ruch obrotowy i dzięki sile odśrodkowej w centralnej części wirnika pojawia się stożek powietrzny. To skutkuje małym kontaktem wody z wirnikiem. Zużycie pompy jest także bardzo zredukowane w porównaniu z innymi pompami. W innych typach pomp, woda jest pompowana bezpośrednio przez wirnik, co powoduje jego szybsze zużycie. Pompy typu VORTEX pracują dłużej i mogą pompować większe zanieczyszczenia stałe. Zalety: Brak przewodów elektrycznych Może pracować na sucho Bardzo wysokie osiągi Kilka zużywających się części - mniej serwisowania Dłuższa żywotność Łatwa w obsłudze Może być podłączona do koparki, ładowarki itp. System VORTEX - niższe koszty Max. tłoczenia 28 m (2 ) - 22 m (3 ) - 18 m (4 ) Ciała stałe ø mm HWP2 przepływ oleju, l./min HWP3 przepływ oleju, l./min HWP4 przepływ oleju, l./min Ciśnienie maksymalne HWP2/3/4, bar 172 HWP2 waga, kg 7.7 HWP3 waga, kg 11 HWP4 waga, kg 26.7 HWP2 wydajność/godz. 46 m³ HWP3 wydajność/godz. 80 m³ HWP4 wydajność/godz. 204 m³

14 HYCON HED Wiertarka Hydrauliczna Waga, kg Ciśnienie robocze, bar 80 Ogranicznik momentu, bar 90 Ciśnienie maksymalne, bar 210 Poziom ciśnienia dźwięku LPA db 91 Natężenie dźwięku LWA db 100 Poziom wibracji m/s² < 2.5 Wiertarka do wiercenia w gruncie HED jest używana do wiercenia otworów pod ogrodzenia, znaki, maszty i paliki plantacyjne. Wiertarka hydrauliczna posiada wiele zalet w zestawieniu z wiertarką benzynową: lepsze osiągi lewe i prawe obroty system bezpieczeństwa ASCO 1) brak spalin brak wibracji i hałasu niska waga prosta i mocna konstrukcja łatwe trzymanie podczas wiercenia nie wymaga konserwacji Wiertarka HYCON HED może pracować przez lata bez serwisowania wiercąc otwory w bardzo twardym i kamienistym gruncie. 1) Natychmiastowe zatrzymanie przy blokadzie świdra. HYCON HFD Rozdzielacz Oleju Zawór zabezpieczający (zasilanie), bar Maks. 240 (zasilanie), Maks. 80 Zawór zabezpieczający, bar , 30 lub 40 Przepływ oleju jest regulowany wymiennymi dyszami. Standard to 20 l./min. Rozdzielacz HYCON HFD zabezpiecza narzędzia hydrauliczne przed przeciążeniem ze strony źródła zasilania np. koparki itp. Rozdzielacz oleju HYCON posiada 3 funkcje: 1. Zawór regulacyjny przepływu dla narzędzia. 2. Zawór zabezpieczający ustala maksymalne ciśnienie dla narzędzia. 3. Zawór kontrolny, zapewnia pracę narzędzia we właściwym kierunku. Przeciążenie narzędzia podłączonego do koparki, ładowarki itp. niesie ryzyko jego uszkodzenia. Rozdzielacz oleju HYCON gwarantuje prawidłową żywotność dla narzędzia.. HYCON HRD20 Wiertarka do kamienia Waga, kg Ciśnienie robocze, bar 115 Ciśnienie maksymalne, bar 150 Rozmiar uchwytu, mm hex Rotacja Powietrze 22x108 przeciw. wskaz. zegara 0.08 m³/min./2 bar db 95 db 107 Wiertarka do kamienia HYCON HRD20 to jedyne narzędzie na rynku z wbudowaną dyszą przedmuchu powietrza i regulacją częstotliwości uderzeń i obrotów. Inwestycja w wiertarkę do kamienia HYCON HRD20 i agregat HYCON stanowi najlepszą inwestycję na rynku. Wiertarka posiada bardzo dobrą relację osiągów do wagi a jej wysoka jakość przekłada się na dużą żywotność. Wiertła mają rozmiar: hex 22x108 mm, więc większość standardowych wierteł może być użyta. Wiertarka może być podłączona do agregatu HYCON lub koparki itp. Maksymalna zalecana średnica wiercenia to ø45 mm a głębokość to 3 m. W zależności od warunków, wiertarka może osiągnąć prędkość posuwu roboczego w zakresie 3½-10 cm na minutę. Poziom wibracji m/s² 23.6

15 Narzędzia hydrauliczne nowoczesne narzędzia do rozbiórki Istnieje wiele różnych narzędzi do prac rozbiórkowych, drogowych itp.: młoty elektryczne, młoty spalinowe, młoty pneumatyczne, młoty hydrauliczne. Młoty elektryczne nie dysponują wystarczającymi osiągami i są bardzo awaryjne. Młoty spalinowe także wymagają częstych napraw. Tylko narzędzia hydrauliczne i pneumatyczne posiadają wystarczającą moc co sprawia, że są doskonałe przy pracach rozbiórkowych, drogowych, budowlanych itp. Jednak narzędzia hydrauliczne posiadają wszystkie pożądane cechy, dając duże oszczędności przy wykonywaniu danej pracy. Są najmocniejsze, więc możesz wykonać pracę szybciej. Hydraulika ma swoje miejsce w przemyśle budowlanym, ponieważ jest najlepsza. Coraz więcej użytkowników wybiera ręczne, rozbiórkowe narzędzia hydrauliczne, ponieważ są najlepsze... OSIĄGI Agregat HYCON HPP09 z silnikiem 9KM posiada takie same osiągi jak kompresor 25 KM. 20-kilogramowy młot hydrauliczny posiada taką samą moc jak 25-kilogramowy młot pneumatyczny. Innymi słowy, możesz wykonać tą samą pracę ale znacznie lżejszym młotem. KOSZTY Zazwyczaj koszt zestawu agregatu hydraulicznego 9KM z 20-kilogramowym młotem stanowi połowę kosztu zakupu kompresora 25KM z młotem. Wykonywanie tej samej pracy przy połowie nakładów inwestycyjnych, czyni sprzęt hydrauliczny najlepszą inwestycją na świecie. MNIEJ ZABLOKOWANEGO KAPITAŁU Ponieważ inwestycja w hydraulikę stanowi połowę inwestycji w kompresor, mniej kapitału pozostaje zablokowanego. Dla każdego klientainwestora ważne jest by nie mieć nadmiernej ilości zablokowanego kapitału. Zapomnij o kompresorze i kup hydraulikę za połowę ceny. Ta sama praca i takie same efekty przy mniejszej inwestycji. KOMPRESOR $ Porównanie kosztów dla kompresora powietrznego i hydrauliki HYCON liczone dla zakupu i rocznej eksploatacji narzędzia. Osiągi narzędzi są takie same. Rezultat: Aż do 85% OSZCZĘDNOŚCI..! Prosimy o kontakt odnośnie dalszej dokumentacji. $ ZUŻYCIE ENERGII 25-konny kompresor zużywa 9 litrów oleju napędowego na godzinę, podczas gdy 9-konny silnik w agregacie hydraulicznym około 1,5 litra benzyny. W ciągu 8 godzin daje to do 60 litrów oleju napędowego oszczędności. Przy obecnych cenach oleju napędowego daje to dużą kwotę. Wykonaj tą samą pracę i obniż swoje koszty. Żadna inwestycja nie jest tak dobra. Jest to także korzystne dla środowiska. KOSZTY SERWISOWANIA W porównaniu z agregatem hydraulicznym, kompresor jest wykonany z wielu drogich części. W agregacie wszystkie części pracują w oleju w obiegu zamkniętym, odpornym na kurz co zwiększa jego żywotność. Czyli oszczędzasz sporo pieniędzy. TRANSPORT Narzędzia hydrauliczne mogą być transportowane dowolnym samochodem, co znacznie obniża koszty przewozu. Dwóch mężczyzn z łatwością może przenieść dowolny agregat. JEDNA INWESTYCJA WIELE MOŻLIWOŚCI Jeden agregat może być użyty do pracy wielu narzędzi. Dlatego jedna inwestycja może być wykorzystana znacznie lepiej niż inne. HYCON to system JEDEN agregat wiele możliwości. PODSUMOWANIE Systemy hydrauliczne są tańsze w zakupie, utrzymaniu i eksploatacji. Możesz zaoszczędzić wiele pieniędzy, które w dłuższym użytkowaniu rosną do dużych sum.

16 Zalecane Zestawienie HH10RV HH20 HH20RV HH23 20 l.p.m. HH23 30 l.p.m. HH25 20 l.p.m. HH25 30 l.p.m. HH27 20 l.p.m. HH27 30 l.p.m. HRD20 HCD HCD HCS14 HCS16 HCS18 HWP2 HWP3 HWP4 HPP09 HPP13POR 20 l./min. HPP13POR 30 l./min. HPP13 FLEX HPP18V FLEX HPP18V Multiflex HPP09E HPP18E 30 l./min. HPP18E 40 l./min. HPP18E Flex Zalecany młot HYCON Poziomy Do cegieł Beton Beton zbrojony Asfalt normalny Asfalt wzmocniony Zmrożony grunt Kamień Wbijanie słupków Wbijanie uziemień Hycon HH10RV Hycon HH20 Hycon HH23 Hycon HH25 Hycon HH27 Ubijanie HYCON WorldWide: Pobieranie próbek gruntu HYCON A/S Juelstrupparken 11 DK-9530 Støvring Tel Fax PL-3 Burmester Grafisk
