SPD-3.2 z wyjściem przekaźnikowym
|
|
- Fabian Sokołowski
- 8 lat temu
- Przeglądów:
Transkrypt
1 Strona 1 z 5 OPTYCZNA CZUJKA DYMU SPD-3.2 z wyjściem przekaźnikowym Instrukcja instalowania i konserwacji Wersja 1.0

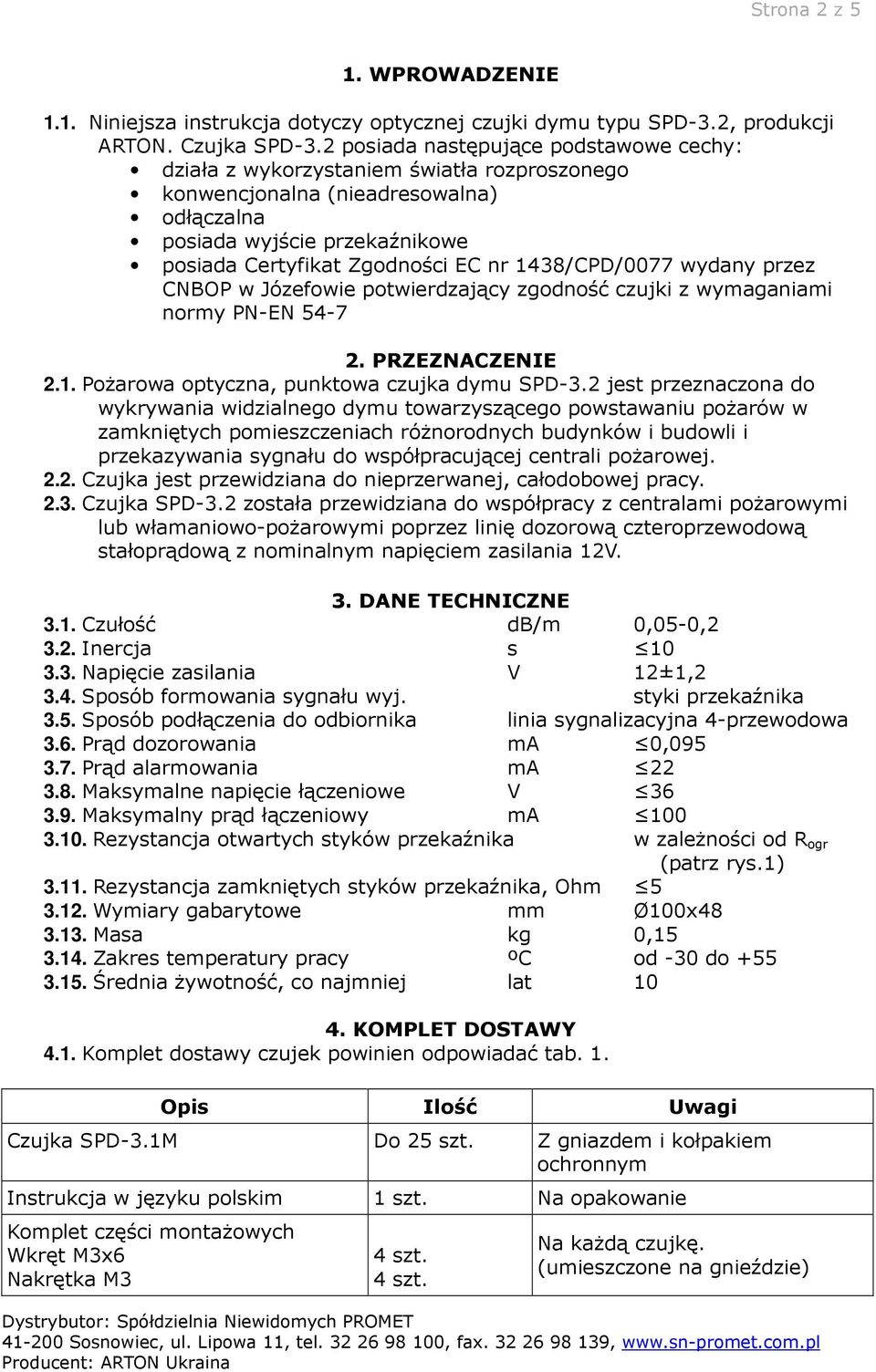

2 Strona 2 z 5 1. WPROWADZENIE 1.1. Niniejsza instrukcja dotyczy optycznej czujki dymu typu SPD-3.2, produkcji ARTON. Czujka SPD-3.2 posiada następujące podstawowe cechy: działa z wykorzystaniem światła rozproszonego konwencjonalna (nieadresowalna) odłączalna posiada wyjście przekaźnikowe posiada Certyfikat Zgodności EC nr 1438/CPD/0077 wydany przez CNBOP w Józefowie potwierdzający zgodność czujki z wymaganiami normy PN-EN PRZEZNACZENIE 2.1. Pożarowa optyczna, punktowa czujka dymu SPD-3.2 jest przeznaczona do wykrywania widzialnego dymu towarzyszącego powstawaniu pożarów w zamkniętych pomieszczeniach różnorodnych budynków i budowli i przekazywania sygnału do współpracującej centrali pożarowej Czujka jest przewidziana do nieprzerwanej, całodobowej pracy Czujka SPD-3.2 została przewidziana do współpracy z centralami pożarowymi lub włamaniowo-pożarowymi poprzez linię dozorową czteroprzewodową stałoprądową z nominalnym napięciem zasilania 12V. 3. DANE TECHNICZNE 3.1. Czułość db/m 0,05-0, Inercja s Napięcie zasilania V 12±1, Sposób formowania sygnału wyj. styki przekaźnika 3.5. Sposób podłączenia do odbiornika linia sygnalizacyjna 4-przewodowa 3.6. Prąd dozorowania ma 0, Prąd alarmowania ma Maksymalne napięcie łączeniowe V Maksymalny prąd łączeniowy ma Rezystancja otwartych styków przekaźnika w zależności od R ogr (patrz rys.1) Rezystancja zamkniętych styków przekaźnika, Ohm Wymiary gabarytowe mm Ø100x Masa kg 0, Zakres temperatury pracy ºC od -30 do Średnia żywotność, co najmniej lat KOMPLET DOSTAWY 4.1. Komplet dostawy czujek powinien odpowiadać tab. 1. Opis Ilość Uwagi Czujka SPD-3.1M Do 25 szt. Z gniazdem i kołpakiem ochronnym Instrukcja w języku polskim 1 szt. Na opakowanie Komplet części montażowych Wkręt M3x6 Nakrętka M3 Na każdą czujkę. (umieszczone na gnieździe)
3 Strona 3 z 5 Podkładka Ø3 5. BUDOWA I ZASADA DZIAŁANIA 5.1. Zasada działania czujki opiera się na kontroli gęstości optycznej środowiska Czujka stanowi konstrukcję złożoną z właściwej czujki oraz gniazda. Czujka łączy się z gniazdem za pośrednictwem czterostykowego złącza. W plastikowym korpusie czujki umieszczony jest system optyczny oraz elektroniczny blok obróbki sygnałów i sterowania sygnalizacją stanu Przy braku dymu w obszarze pomiarowym systemu optycznego, czujka podłączona do centrali będzie się znajdować w trybie czuwania, o czym świadczą periodyczne błyski czerwonego sygnalizatora optycznego Przy pojawieniu się dymu w obszarze pomiarowym systemu optycznego czujki układ elektroniczny formuje sygnał POŻAR jako otwarcie styków przekaźnika, co powoduje zmianę stanu linii dozorowej. W trybie POŻAR czerwony sygnalizator optyczny świeci światłem ciągłym Powrót czujek do stanu czuwania (reset) następuje po odłączeniu zasilania na czas co najmniej 3 s i ponownym włączeniu Dla zabezpieczenia układu optycznego czujki przed zabrudzeniem podczas transportu i prac montażowych na korpus czujki należy nałożyć kołpak ochronny. 6. ŚRODKI BEZPIECZEŃSTWA 6.1. Czujka nie stanowi źródła niebezpieczeństwa dla ludzi i chronionych dóbr materialnych (również w sytuacjach awaryjnych) Konstrukcja czujki zapewnia jej bezpieczeństwo pożarowe podczas eksploatacji Konstrukcja czujki spełnia wymagania bezpieczeństwa wg PN-EN Przy montażu lub zdejmowaniu czujek należy zachować reguły prowadzenia prac na wysokości. 7. ROZMIESZCZENIE I MONTAŻ 7.1. Przy projektowaniu rozmieszczenia i eksploatacji czujek należy kierować się obowiązującymi dokumentami normatywnymi Do rozmieszczenia czujek należy wybierać miejsca, w których są zapewnione: minimalne wibracje konstrukcji budowlanych; minimalne oświetlenie; maksymalne oddalenie od źródeł zakłóceń elektromagnetycznych (okablowanie itp.), promieniowania podczerwonego (urządzenia cieplne); wykluczone padanie wody na korpus lub podciekanie od strony rozetki; brak gazów, par i aerozoli zdolnych do powodowania korozji Czujki są łączone do linii dozorowej za pośrednictwem gniazd. Gniazda mocuje się w miejscach instalacji czujek za pomocą dwóch kołków rozporowych Ø6x25mm i dwóch wkrętów samogwintujących Ø3x30mm. Odległość między środkami otworów 70±0,2 mm Do jednego zacisku śrubowego gniazda można podłączyć do dwóch przewodów o przekroju od 0,2 do 1,5 mm 2 każdy Podczas prowadzenia prac remontowych powinna być zapewniona ochrona czujki przed kontaktem z materiałami budowlanymi (farba, pył cementowy itp). W tym celu na każdej z czujek umieszcza się kołpak ochronny (wchodzi
4 Strona 4 z 5 w komplet dostawy). Zdjęcie kołpaka powinno nastąpić przed rozpoczęciem eksploatacji czujki Schematy połączenia czujek z centralą sygnalizacji pożarowej: Wartość rezystorów R ogr oraz R k należy dobierać zgodnie z wymogami dokumentacji centrali sygnalizacji pożarowej. Aby zwiększyć odporność na zakłócenia zaleca się umieszczenie na końcu linii zasilania rezystora R H =3kOhm i kondensatora C H =22mkFh16V. 8. PRZYGOTOWANIE WYROBU DO PRACY 8.1. Po otrzymaniu czujek otworzyć opakowanie, sprawdzić kompletność. UWAGA: Jeśli czujki przed rozpakowaniem znajdowały się w warunkach temperatur ujemnych, należy przetrzymać je w temperaturze pokojowej co najmniej 4 godz Sprawdzenie czujek Podłączyć czujkę do źródła napięcia (12 ± 1,2) V o obciążalności co najmniej 50mA, przy czym plus podłączyć do zacisku 2, a minus - do zacisku 3. Do zacisków 1 i 4 (wyjście przekaźnikowe czujki) podłączyć przyrząd pomiarowy w trybie pomiaru rezystancji Włączyć źródło zasilania, zdjąć kołpak ochronny i po czasie co najmniej 10 s wprowadzić w otwór kontrolny w pokrywie czujki próbnik (plastikowy lub metalowy pręt Ø1-1,2 mm długości 4-5 cm) i jednocześnie włączyć stoper W chwili włączenia się czerwonego sygnalizatora optycznego czujki lub przełączenia styków przekaźnika zatrzymać stoper i określić czas zadziałania (inercję), który powinien być nie dłuższy niż 10 s Przełączenie czujki do stanu czuwania uzyskuje się przez wyłączenie zasilania na czas co najmniej 3s. 9. OBSŁUGA TECHNICZNA 9.1. Podczas obsługi systemu sygnalizacji pożarowej należy regularnie, nie rzadziej niż raz na sześć miesięcy przedmuchiwać czujki powietrzem przez otwory dla
5 Strona 5 z 5 dymu. Przedmuchiwanie należy przeprowadzić ze wszystkich stron i powinno trwać ok. 1 min. Należy zastosować odkurzacz lub kompresor z ciśnieniem 0,5 3 kg/cm Po przeprowadzonej obsłudze technicznej czujki powinny zostać sprawdzone. Jeśli czujka zastała zdjęta z gniazda, to sprawdzenie sprawności przeprowadza się zgodnie z p Sprawdzenie czujki w systemie sygnalizacji pożarowej przeprowadza się przez wprowadzenie pręta próbnika w otwór w pokrywie czujki i sprawdzenie, czy zapala się sygnalizator optyczny czujki oraz czy jest formowany sygnał POŻAR do centrali. 10. MOŻLIWE USTERKI I SPOSÓB ICH USUWANIA Zewnętrzne objawy niesprawności Czujka nie łączy się mechanicznie z gniazdem Nie następuje zadziałanie czujki w teście p Zadziałanie czujki mimo braku dymu Prawdopodobna przyczyna Odkształcone styki Uszkodzenie w układzie Pył w układzie optycznym Uszkodzenie w układzie Sposób usunięcia Uformować styki Podlega naprawie u producenta Przeczyścić czujkę przez przedmuchanie powietrzem Podlega naprawie u producenta 11. TRANSPORT I PRZECHOWYWANIE Transport czujek w opakowaniu grupowym może odbywać się wszystkimi rodzajami transportu lądowego i powietrznego Rozmieszczenie i mocowanie w środkach transportu opakowań z czujkami powinno zabezpieczać ich stabilne położenie, wykluczać przemieszczenie skrzyń i ich uderzenia o siebie, bądź o ściany środka transportu. 12. GWARANCJA PRODUCENTA Okres gwarancji na detektory 18 miesięcy od daty uruchomienia, ale nie więcej niż 30 miesięcy od daty kontroli jakości wykonanej przez producenta Naprawa lub wymiana czujek przez producenta w okresie gwarancji następuje pod warunkiem zachowania zasad instalacji, okresowej konserwacji, transportu i przechowywania czujek.
