1 SYSTEM NAWIGACJI GPS SERII DNX DNX9260BT DNX7260BT MONITOR Z ODTWARZACZEM DVD SERII DDX DDX8026BT PODRĘCZNIK OBSŁUGI Polish/00 (KEE)

2 Spis treści Przed użyciem 4 Uwagi 5 Opis korzystania z instrukcji obsługi 0 Funkcje przycisków na panelu przednim 2 Wstępna konfiguracja 04 Podstawy obsługi 4 Jak wyświetlić ekran górnego menu 4 Dostosowywanie ekranu górnego menu przez użytkownika 5 Sposób odtwarzania nośników 6 Zdejmowanie panelu monitora 7 Montowanie panelu monitora 7 Jak wyświetlić ekran sterowania źródłami 8 Operacje na ekranie odtwarzania źródeł wizualnych 9 Jak wyświetlić ekran nawigacyjny 20 Funkcja obrazu w obrazie 20 Funkcja okna wtórnego 2 Oglądanie DVD/video CD 22 Ekran odtwarzania 22 Ekran łatwego sterowania 22 Ekran sterowania źródłami 23 Menu dysku DVD-wideo 24 Sterowanie powiększeniem wideo CD 25 Słuchanie płyty CD/pliku audio i oglądanie pliku wideo/pliku z obrazem 26 Ekran sterowania źródłami 26 Wyszukiwanie listy 28 Okładka albumu (USB/SD) 29 Wyszukiwanie linków (Plik Audio w USB/SD) 30 Ekran odtwarzania (plik wideo, plik z obrazem) 30 Ekran łatwego sterowania (plik wideo, plik z obrazem) 3 Regulacja obrazów (USB/SD) 3 Sterowanie menu filmu (płyta) 32 Sterowanie odtwarzaczem ipod 33 Ekran odtwarzania 33 Ekran łatwego sterowania 33 Ekran sterowania źródłami 34 Lista odtwarzacza ipod 35 Okładka albumu odtwarzacza ipod 36 Wyszukiwanie linków (plik muzyczny) 36 Słuchanie radia 37 Ekran sterowania źródłami 37 Wybór zapisanej stacji 38 Automatyczne wprowadzanie do pamięci 38 Ręczne wprowadzanie do pamięci 39 Tekst radiowy 39 Informacje o ruchu drogowym 40 Wyszukaj wg typu programu 40 Oglądanie telewizji 4 Funkcje dostępne na ekranie telewizora 4 Ekran łatwego sterowania 4 Ekran sterowania źródłami 42 Automatyczne wprowadzanie do pamięci 43 Ręczne wprowadzanie do pamięci 44 Wybór zapisanej stacji 44 Sterowanie dźwiękiem Bluetooth 45 Przed użyciem 45 Ekran sterowania źródłami 45 Kontrola głosowa (dotyczy tylko DNX9260BT) 46 Kontrola głosowa 46 Inne funkcje 48 Sterowanie zasilaniem zewnętrznego urządzenia 48 Ściszanie głośności dźwięku po odbiorze rozmowy telefonicznej 48 Sterowanie ekranem 49 Sterowanie ekranem 49 2 Serii DNX DNX9260BT/ DNX7260BT

3 Sterowanie zestawem głośnomówiącym 50 Przed użyciem 50 Pobieranie książki telefonicznej 50 Odbieranie połączenia 50 Podczas połączenia 5 Zawieszanie połączenia 5 Nawiązywanie połączenia 5 Dzwonienie przy użyciu książki telefonicznej 52 Dzwonienie poprzez wprowadzenie numeru telefonu 53 Dzwonienie przy użyciu historii połączeń 54 Obsługa usług opartych o wybór tonowy 56 Konfiguracja telefonu z zestawem głośnomówiącym 56 Zapis głosu (seria DNX7/ DDX8) 57 Zapis kluczowych słów (seria DNX7/ DDX8) 58 Numer telefonu zapisany w pamięci 59 SMS (Short Message Service) 60 Sterowanie dźwiękiem 62 Menu sterowania dźwiękiem 62 Sterowanie dźwiękiem 62 Sterowanie korektorem dźwięku 63 Konfiguracja graficznego korektora dźwięku 63 Sterowanie strefą 64 Wzmacniacz przestrzeni (Seria DNX7) 65 Pozycja słuchania 65 Sterowanie SRS WOW (seria DNX9/ DDX8) 66 Kontrola otoczenia (seria DNX9/ DDX8) 67 Menu konfiguracji 68 Jak wyświetlić ekran menu konfiguracji 68 Konfiguracja DivX 69 Informacja o oprogramowaniu 69 Interfejs użytkownika 70 Ustawienie języka 70 Regulacja panelu dotykowego 7 Konfiguracja daty i godziny 72 Konfiguracja bezpieczeństwa 72 Sterowanie kątem nachylenia monitora 73 Konfiguracja zasilania zewnętrznego urządzenia EXT SW 74 Pamięć konfiguracji 75 Zmiana obrazu tła 76 Ustawienia kolorów panelu 77 Sterowanie ekranem 78 Rejestracja urządzenia Bluetooth 79 Rejestracja kodu PIN urządzenia Bluetooth 80 Podłączanie urządzenia Bluetooth 8 Konfiguracja wejścia AV 82 Konfiguracja interfejsu wyjścia AV 83 Konfiguracja kamery 83 Konfiguracja nawigacji 84 Sterowanie pominięciem DSP (Seria DNX7) 85 Konfiguracja głośnika 86 Konfiguracja typu (DTA) samochodu 87 Poziom kanału (seria DNX9/ DDX8) 89 Konfiguracja DVD 90 Konfiguracja języka DVD 9 Konfiguracja poziomu blokady rodzicielskiej dla DVD 9 Konfiguracja dysku 92 Konfiguracja urządzenia USB/ karty SD 93 Konfiguracja urządzenia ipod 94 Konfiguracja tunera 94 Konfiguracja TV 95 Pilot 96 Wkładanie baterii 96 Przełącznik trybu pilota 96 Zwykłe operacje (tryb AUD) 97 DVD/VCD (tryb DVD) 98 Płyta CD z muzyką/plik audio/plik wideo/ plik z obrazem (tryb AUD) 00 ipod (Tryb AUD) 00 Radio (tryb AUD) 0 Nawigacja (tryb NAV) 02 TV (tryb TV) 03 Elementy wskaźnika paska statusu 05 Kody językowe płyt DVD 06 Szukasz pomocy? Rozwiązywanie problemów 07 Szukasz pomocy? Błąd 08 Dane techniczne 0 Serii DDX DDX8026BT Polski 3

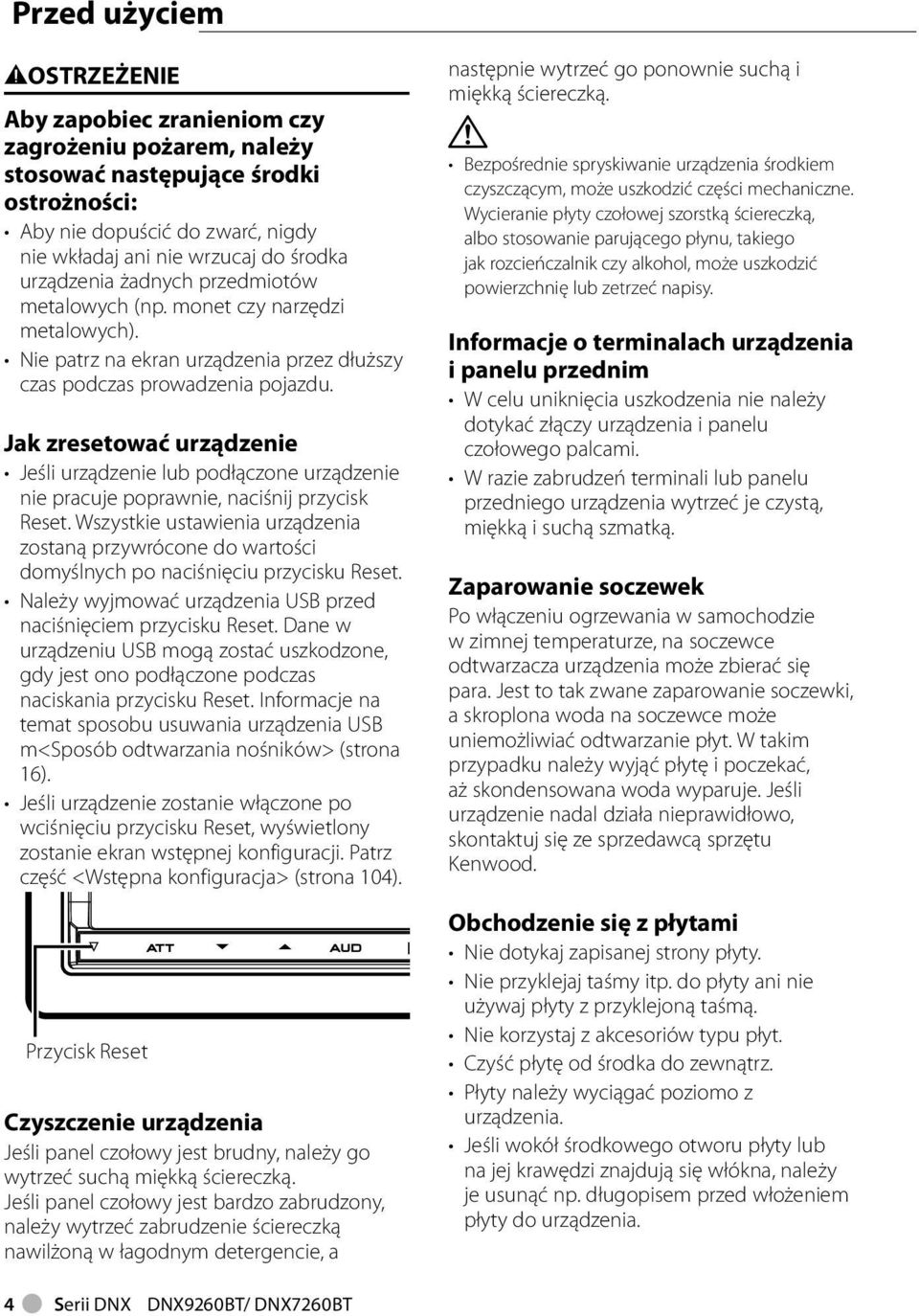

4 Przed użyciem 2OSTRZEŻENIE Aby zapobiec zranieniom czy zagrożeniu pożarem, należy stosować następujące środki ostrożności: Aby nie dopuścić do zwarć, nigdy nie wkładaj ani nie wrzucaj do środka urządzenia żadnych przedmiotów metalowych (np. monet czy narzędzi metalowych). Nie patrz na ekran urządzenia przez dłuższy czas podczas prowadzenia pojazdu. Jak zresetować urządzenie Jeśli urządzenie lub podłączone urządzenie nie pracuje poprawnie, naciśnij przycisk Reset. Wszystkie ustawienia urządzenia zostaną przywrócone do wartości domyślnych po naciśnięciu przycisku Reset. Należy wyjmować urządzenia USB przed naciśnięciem przycisku Reset. Dane w urządzeniu USB mogą zostać uszkodzone, gdy jest ono podłączone podczas naciskania przycisku Reset. Informacje na temat sposobu usuwania urządzenia USB m<sposób odtwarzania nośników> (strona 6). Jeśli urządzenie zostanie włączone po wciśnięciu przycisku Reset, wyświetlony zostanie ekran wstępnej konfiguracji. Patrz część <Wstępna konfiguracja> (strona 04). Przycisk Reset Czyszczenie urządzenia Jeśli panel czołowy jest brudny, należy go wytrzeć suchą miękką ściereczką. Jeśli panel czołowy jest bardzo zabrudzony, należy wytrzeć zabrudzenie ściereczką nawilżoną w łagodnym detergencie, a następnie wytrzeć go ponownie suchą i miękką ściereczką. Bezpośrednie spryskiwanie urządzenia środkiem czyszczącym, może uszkodzić części mechaniczne. Wycieranie płyty czołowej szorstką ściereczką, albo stosowanie parującego płynu, takiego jak rozcieńczalnik czy alkohol, może uszkodzić powierzchnię lub zetrzeć napisy. Informacje o terminalach urządzenia i panelu przednim W celu uniknięcia uszkodzenia nie należy dotykać złączy urządzenia i panelu czołowego palcami. W razie zabrudzeń terminali lub panelu przedniego urządzenia wytrzeć je czystą, miękką i suchą szmatką. Zaparowanie soczewek Po włączeniu ogrzewania w samochodzie w zimnej temperaturze, na soczewce odtwarzacza urządzenia może zbierać się para. Jest to tak zwane zaparowanie soczewki, a skroplona woda na soczewce może uniemożliwiać odtwarzanie płyt. W takim przypadku należy wyjąć płytę i poczekać, aż skondensowana woda wyparuje. Jeśli urządzenie nadal działa nieprawidłowo, skontaktuj się ze sprzedawcą sprzętu Kenwood. Obchodzenie się z płytami Nie dotykaj zapisanej strony płyty. Nie przyklejaj taśmy itp. do płyty ani nie używaj płyty z przyklejoną taśmą. Nie korzystaj z akcesoriów typu płyt. Czyść płytę od środka do zewnątrz. Płyty należy wyciągać poziomo z urządzenia. Jeśli wokół środkowego otworu płyty lub na jej krawędzi znajdują się włókna, należy je usunąć np. długopisem przed włożeniem płyty do urządzenia. 4 Serii DNX DNX9260BT/ DNX7260BT

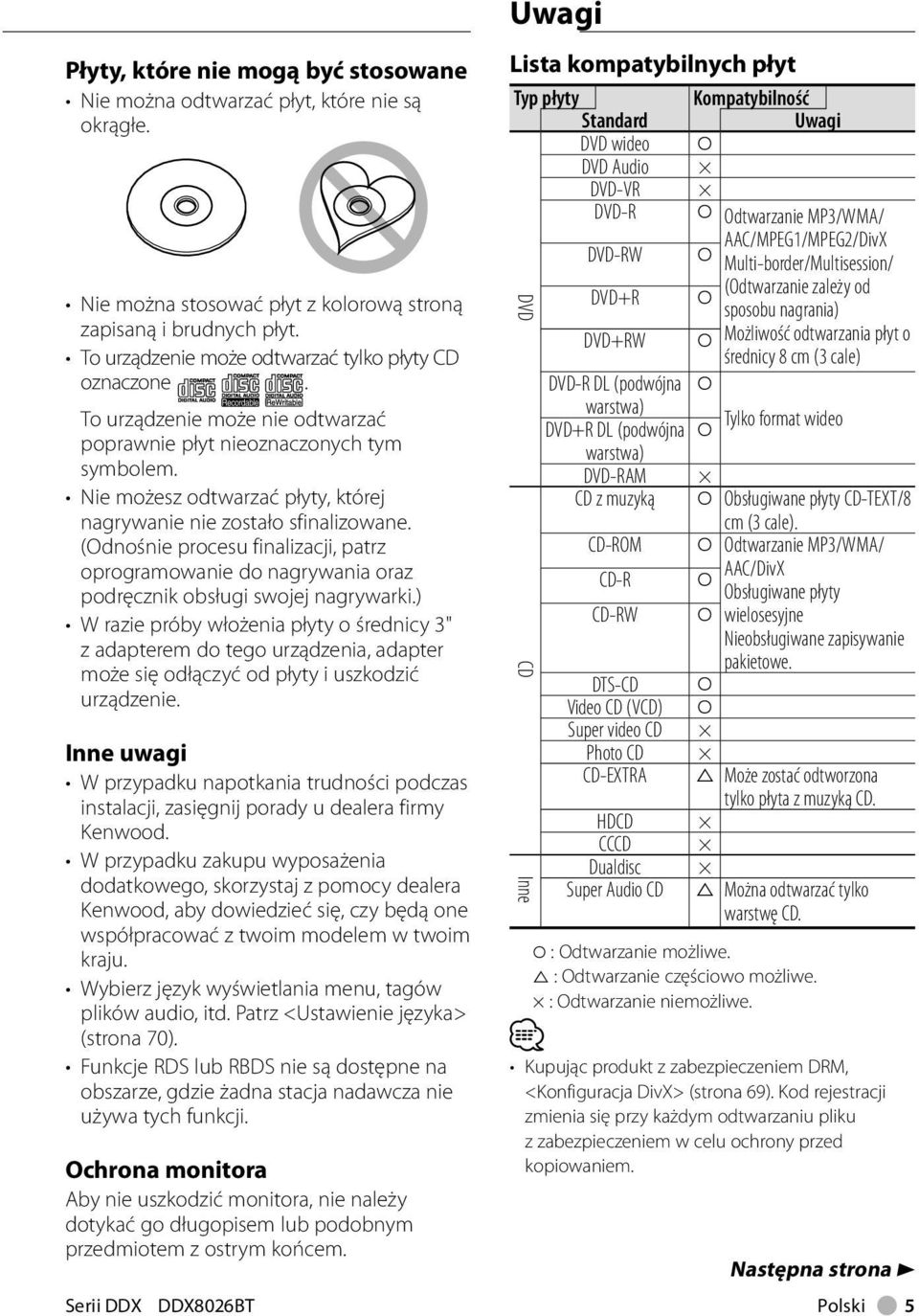

5 Płyty, które nie mogą być stosowane Nie można odtwarzać płyt, które nie są okrągłe. Nie można stosować płyt z kolorową stroną zapisaną i brudnych płyt. To urządzenie może odtwarzać tylko płyty CD oznaczone. To urządzenie może nie odtwarzać poprawnie płyt nieoznaczonych tym symbolem. Nie możesz odtwarzać płyty, której nagrywanie nie zostało sfinalizowane. (Odnośnie procesu finalizacji, patrz oprogramowanie do nagrywania oraz podręcznik obsługi swojej nagrywarki.) W razie próby włożenia płyty o średnicy 3" z adapterem do tego urządzenia, adapter może się odłączyć od płyty i uszkodzić urządzenie. Inne uwagi W przypadku napotkania trudności podczas instalacji, zasięgnij porady u dealera firmy Kenwood. W przypadku zakupu wyposażenia dodatkowego, skorzystaj z pomocy dealera Kenwood, aby dowiedzieć się, czy będą one współpracować z twoim modelem w twoim kraju. Wybierz język wyświetlania menu, tagów plików audio, itd. Patrz <Ustawienie języka> (strona 70). Funkcje RDS lub RBDS nie są dostępne na obszarze, gdzie żadna stacja nadawcza nie używa tych funkcji. Ochrona monitora Aby nie uszkodzić monitora, nie należy dotykać go długopisem lub podobnym przedmiotem z ostrym końcem. Uwagi Lista kompatybilnych płyt Typ płyty Standard Kompatybilność Uwagi Następna strona 3 Serii DDX DDX8026BT Polski 5 DVD CD Inne DVD wideo DVD Audio DVD-VR DVD-R Odtwarzanie MP3/WMA/ DVD-RW DVD+R DVD+RW AAC/MPEG/MPEG2/DivX Multi-border/Multisession/ (Odtwarzanie zależy od sposobu nagrania) Możliwość odtwarzania płyt o średnicy 8 cm (3 cale) DVD-R DL (podwójna warstwa) DVD+R DL (podwójna Tylko format wideo warstwa) DVD-RAM CD z muzyką Obsługiwane płyty CD-TEXT/8 cm (3 cale). CD-ROM Odtwarzanie MP3/WMA/ AAC/DivX CD-R Obsługiwane płyty CD-RW wielosesyjne Nieobsługiwane zapisywanie pakietowe. DTS-CD Video CD (VCD) Super video CD Photo CD CD-EXTRA % Może zostać odtworzona tylko płyta z muzyką CD. HDCD CCCD Dualdisc Super Audio CD % Można odtwarzać tylko warstwę CD. : Odtwarzanie możliwe. % : Odtwarzanie częściowo możliwe. : Odtwarzanie niemożliwe. Kupując produkt z zabezpieczeniem DRM, <Konfiguracja DivX> (strona 69). Kod rejestracji zmienia się przy każdym odtwarzaniu pliku z zabezpieczeniem w celu ochrony przed kopiowaniem.

6 Uwagi Odtwarzanie płyt "DualDisc" Podczas odtwarzania płyty "DualDisc" w tym urządzeniu, powierzchnia, która nie jest odtwarzana może zostać zarysowana podczas wkładania lub wysuwania płyty. Odtwarzanie może być niemożliwe, ponieważ powierzchnia płyty z muzyką CD nie jest zgodna ze standardem CD. (Płyta "DualDisc" zawiera na jednej stronie standardowe dane DVD a na drugiej stronie dane z muzyką CD.) Opis plików Audio Odtwarzane pliki Audio AAC-LC (.m4a) MP3 (.mp3) WMA (.wma) Linear PCM (WAVE) (.wav) * * Tylko masowe urządzenie magazynujące USB, karta SD/SDHC Jeśli na jednej płycie zostaną nagrane utwory w formacie CD i innych formatach, zostaną odtworzone tylko pliki w formacie, który był nagrany jako pierwszy. Obsługiwane nośniki CD-R/RW/ROM, DVD±R/RW, masowe urządzenie magazynujące USB, karta SD/ SDHC, ipod z KCA-iP30V Odtwarzany format płyt ISO 9660 Level /2, Joliet, Romeo, długie nazwy plików. Odtwarzany system plików w urządzeniach USB lub na kartach SD FAT6, FAT32 Chociaż pliki Audio mogą być utworzone używając powyższych standardów, mogą nie zostać odtworzone z powodu stanu nośnika lub urządzenia USB. Kolejność odtwarzania plików Audio W poniższym przykładzie drzewa folderów pliki są odtwarzane w kolejności od do. () ^ : Folder : Plik Audio Audio file! 2 3 " # 4 $ 5 % Root P Na stronie internetowej znajduje się instrukcja dotycząca plików audio, www. kenwood.com/cs/ce/audiofile/. W tym internetowym podręczniku podane są szczegółowe informacje i uwagi nie zawarte w niniejszym podręczniku. Pamiętaj, by przeczytać również instrukcję w Internecie. Informacje o plikach wideo Odtwarzane pliki wideo MPEG (.mpg,.mpeg,.mv) MPEG2 (.mpg,.mpeg,.m2v) DivX (.divx,.div,.avi) * H.264/MPEG-4 AVC (.mp4,.m4v) * 2 WMV 9 (.wmv,.m2ts) * 2 * Tylko CD-R/RW/ROM, DVD±R/RW * 2 Masowe urządzenie magazynujące USB, karta SD/ SDHC Obsługiwane nośniki CD-R/RW/ROM, DVD±R/RW Masowe urządzenie magazynujące USB, karta SD/SDHCM ipod z KCA-iP30V Obsługiwane płyty, formaty płyt, system plików urządzenia USB lub karty SD, nazwy pliku i folderu oraz kolejność odtwarzania są takie same, jak w przypadku plików audio. Patrz <Informacje o plikach Audio>. 6 Serii DNX DNX9260BT/ DNX7260BT

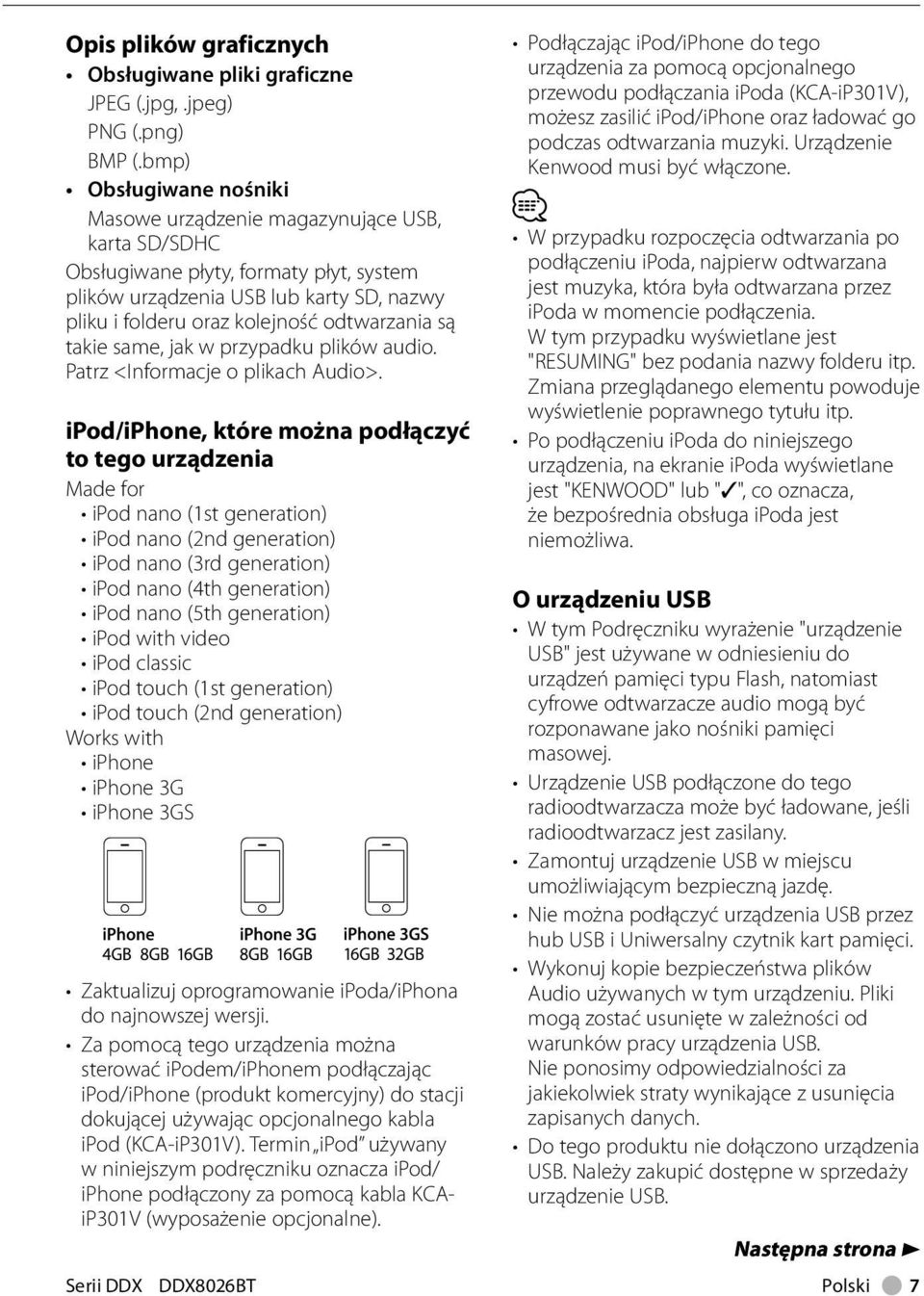

7 Opis plików graficznych Obsługiwane pliki graficzne JPEG (.jpg,.jpeg) PNG (.png) BMP (.bmp) Obsługiwane nośniki Masowe urządzenie magazynujące USB, karta SD/SDHC Obsługiwane płyty, formaty płyt, system plików urządzenia USB lub karty SD, nazwy pliku i folderu oraz kolejność odtwarzania są takie same, jak w przypadku plików audio. Patrz <Informacje o plikach Audio>. ipod/iphone, które można podłączyć to tego urządzenia Made for ipod nano (st generation) ipod nano (2nd generation) ipod nano (3rd generation) ipod nano (4th generation) ipod nano (5th generation) ipod with video ipod classic ipod touch (st generation) ipod touch (2nd generation) Works with iphone iphone 3G iphone 3GS Zaktualizuj oprogramowanie ipoda/iphona do najnowszej wersji. Za pomocą tego urządzenia można sterować ipodem/iphonem podłączając ipod/iphone (produkt komercyjny) do stacji dokującej używając opcjonalnego kabla ipod (KCA-iP30V). Termin ipod używany w niniejszym podręczniku oznacza ipod/ iphone podłączony za pomocą kabla KCAiP30V (wyposażenie opcjonalne). Podłączając ipod/iphone do tego urządzenia za pomocą opcjonalnego przewodu podłączania ipoda (KCA-iP30V), możesz zasilić ipod/iphone oraz ładować go podczas odtwarzania muzyki. Urządzenie Kenwood musi być włączone. W przypadku rozpoczęcia odtwarzania po podłączeniu ipoda, najpierw odtwarzana jest muzyka, która była odtwarzana przez ipoda w momencie podłączenia. W tym przypadku wyświetlane jest "RESUMING" bez podania nazwy folderu itp. Zmiana przeglądanego elementu powoduje wyświetlenie poprawnego tytułu itp. Po podłączeniu ipoda do niniejszego urządzenia, na ekranie ipoda wyświetlane jest "KENWOOD" lub " ", co oznacza, że bezpośrednia obsługa ipoda jest niemożliwa. O urządzeniu USB W tym Podręczniku wyrażenie "urządzenie USB" jest używane w odniesieniu do urządzeń pamięci typu Flash, natomiast cyfrowe odtwarzacze audio mogą być rozponawane jako nośniki pamięci masowej. Urządzenie USB podłączone do tego radioodtwarzacza może być ładowane, jeśli radioodtwarzacz jest zasilany. Zamontuj urządzenie USB w miejscu umożliwiającym bezpieczną jazdę. Nie można podłączyć urządzenia USB przez hub USB i Uniwersalny czytnik kart pamięci. Wykonuj kopie bezpieczeństwa plików Audio używanych w tym urządzeniu. Pliki mogą zostać usunięte w zależności od warunków pracy urządzenia USB. Nie ponosimy odpowiedzialności za jakiekolwiek straty wynikające z usunięcia zapisanych danych. Do tego produktu nie dołączono urządzenia USB. Należy zakupić dostępne w sprzedaży urządzenie USB. Następna strona 3 Serii DDX DDX8026BT Polski 7

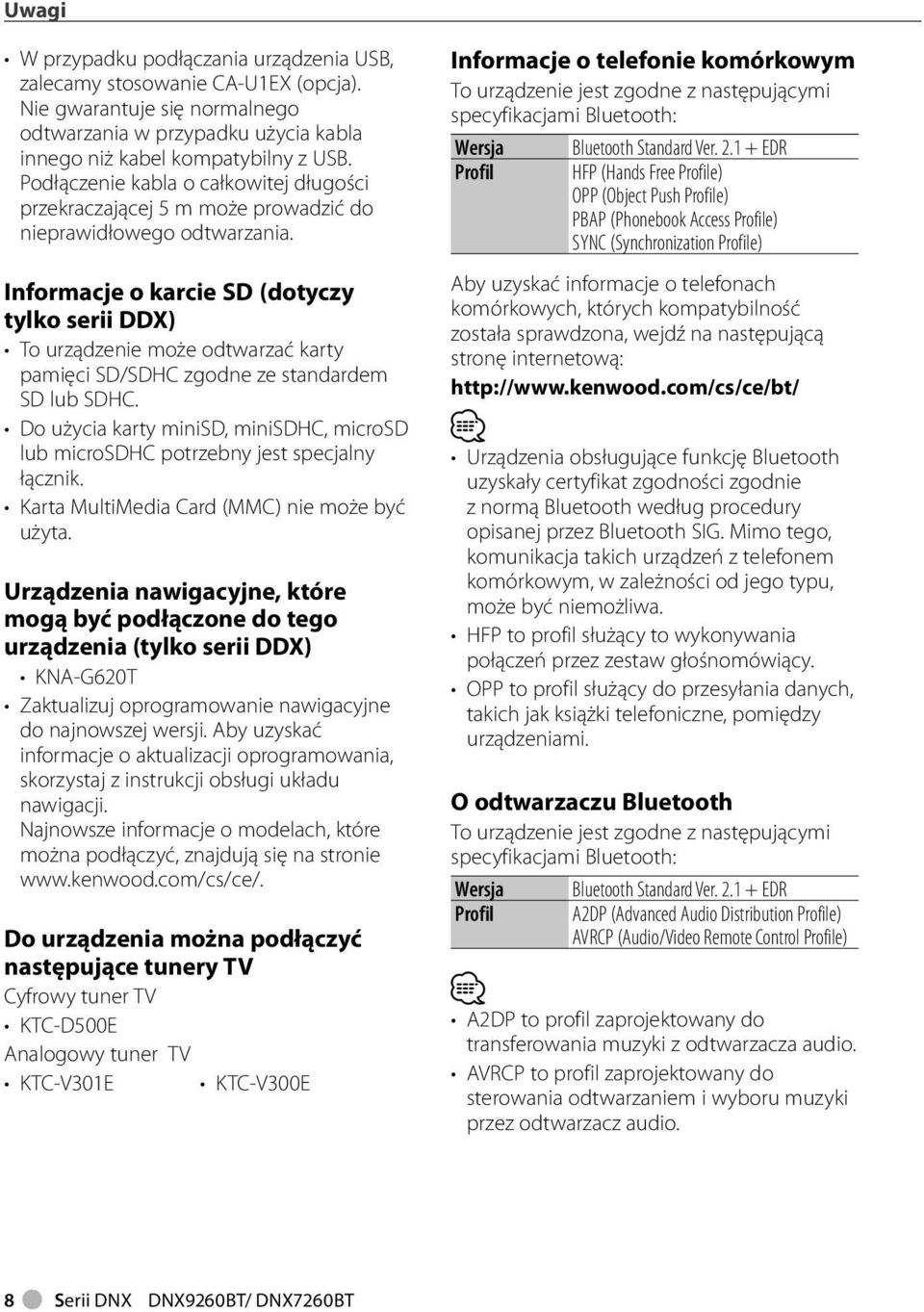

8 Uwagi W przypadku podłączania urządzenia USB, zalecamy stosowanie CA-UEX (opcja). Nie gwarantuje się normalnego odtwarzania w przypadku użycia kabla innego niż kabel kompatybilny z USB. Podłączenie kabla o całkowitej długości przekraczającej 5 m może prowadzić do nieprawidłowego odtwarzania. Informacje o karcie SD (dotyczy tylko serii DDX) To urządzenie może odtwarzać karty pamięci SD/SDHC zgodne ze standardem SD lub SDHC. Do użycia karty minisd, minisdhc, microsd lub microsdhc potrzebny jest specjalny łącznik. Karta MultiMedia Card (MMC) nie może być użyta. Urządzenia nawigacyjne, które mogą być podłączone do tego urządzenia (tylko serii DDX) KNA-G620T Zaktualizuj oprogramowanie nawigacyjne do najnowszej wersji. Aby uzyskać informacje o aktualizacji oprogramowania, skorzystaj z instrukcji obsługi układu nawigacji. Najnowsze informacje o modelach, które można podłączyć, znajdują się na stronie Do urządzenia można podłączyć następujące tunery TV Cyfrowy tuner TV KTC-D500E Analogowy tuner TV KTC-V30E KTC-V300E Informacje o telefonie komórkowym To urządzenie jest zgodne z następującymi specyfikacjami Bluetooth: Wersja Profil Bluetooth Standard Ver EDR HFP (Hands Free Profile) OPP (Object Push Profile) PBAP (Phonebook Access Profile) SYNC (Synchronization Profile) Aby uzyskać informacje o telefonach komórkowych, których kompatybilność została sprawdzona, wejdź na następującą stronę internetową: Urządzenia obsługujące funkcję Bluetooth uzyskały certyfikat zgodności zgodnie z normą Bluetooth według procedury opisanej przez Bluetooth SIG. Mimo tego, komunikacja takich urządzeń z telefonem komórkowym, w zależności od jego typu, może być niemożliwa. HFP to profil służący to wykonywania połączeń przez zestaw głośnomówiący. OPP to profil służący do przesyłania danych, takich jak książki telefoniczne, pomiędzy urządzeniami. O odtwarzaczu Bluetooth To urządzenie jest zgodne z następującymi specyfikacjami Bluetooth: Wersja Profil Bluetooth Standard Ver EDR A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile) A2DP to profil zaprojektowany do transferowania muzyki z odtwarzacza audio. AVRCP to profil zaprojektowany do sterowania odtwarzaniem i wyboru muzyki przez odtwarzacz audio. 8 Serii DNX DNX9260BT/ DNX7260BT

9 Kody obszarów świata W odtwarzaczach DVD zaprogramowano kod regionu odpowiednio do kraju lub obszaru, na którym są sprzedawane zgodnie z poniższą mapką Oznaczenia płyt DVD Symbol Opis Numer regionu. Płyty z tym znakiem mogą ALL być odtwarzane w dowolnym odtwarzaczu DVD. Ilość nagranych ścieżek dźwiękowych z różnymi językami. Film może zawierać 8 najwyżej 8 języków. Można wybrać ulubiony język. Ilość języków, w których dostępne są napisy 32 do filmu. Na płycie mogą znajdować się napisy w najwyżej 32 językach. 9 6:9 LB Jeśli na płycie DVD znajdują się sceny z różnych ujęć, można wybrać ulubione ujęcie. Format obrazu. Symbol po lewej stronie oznacza, że wyświetlany jest obraz panoramiczny (6:9) na standardowym telewizorze (4:3) z czarnymi pasami na górze i na dole obrazu (letter box). Oznaczenia dotyczące ograniczeń W przypadku tej płyty DVD niektóre funkcje urządzenia jak np. odtwarzanie mogą być ograniczone w zależności od kraju. W tym wypadku na ekranie pojawią się następujące symbole. Aby uzyskać więcej informacji, przeczytaj instrukcję obsługi płyty. Znak zakazu Płyty z ograniczonym okresem użytkowania Nie należy zostawiać płyt z ograniczonym okresem użytkowania w tym urządzeniu. Gdy do urządzenia zostanie włożona płyta, która straciła ważność, mogą wystąpić problemy z jej wyjęciem z urządzenia. 4 Serii DDX DDX8026BT Polski 9

10 Opis korzystania z instrukcji obsługi W niniejszej instrukcji obsługi użyte są ilustracje przedstawiające funkcje urządzenia. Wyświetlacze i panele przedstawione w niniejszej instrukcji obsługi służą do lepszego wyjaśnienia funkcji urządzenia. Mogą różnić się od paneli i wyświetlaczy użytych w urządzeniu lub od sposobu wyświetlania. Ekran sterowania źródłami Przełączanie na ekran sterowania źródłem w celu wyświetlenia różnych funkcji odtwarzania. Wyświetl ekran sterowania źródłami Patrz <Jak wyświetlić ekran sterowania źródłami> (strona 27). 2 Operacje na ekranie sterowania źródłami 3 2 Wybór elementu na ekranie Wybierz element na ekranie. Wybierz element naciskając przycisk na ekranie. [38] Audio File Odtwarzanie lub wstrzymywanie. Przeciąganie [38] w lewo lub w prawo zmienia pozycję odtwarzania. Multifunkcje Krótkie naciśnięcie Naciśnij przycisk oznaczony wskaźnikiem. Zmiana na ekranie Każda operacja powoduje zmianę ekranu w kolejności podanej tutaj. [SEEK] Przełączanie trybu wyszukiwania. Tryb jest przełączany w następującej kolejności przy każdym dotknięciu przycisku. Widok Ustawienie "AUTO" Automatyczne włączanie stacji z dobrym sygnałem. "AUTO2" Włączanie po kolei stacji zapisanych w pamięci. "MANU" Ręczne przełączanie na następną częstotliwość radiową. : Ciąg dalszy w następnym wierszu. : Koniec. Przejście na następną stronę Ciąg dalszy instrukcji znajduje się na następnej stronie. Przejdź na następną stronę, aby prz eczyta ć ciąg dalszy. 2 sekundy Naciskaj do momentu, aż pojawi się numer pozycji pamięci. Następna strona 3 Powyższy przykład różni się od zawartości ekranu rzeczywistego urządzenia. 0 Serii DNX DNX9260BT/ DNX7260BT

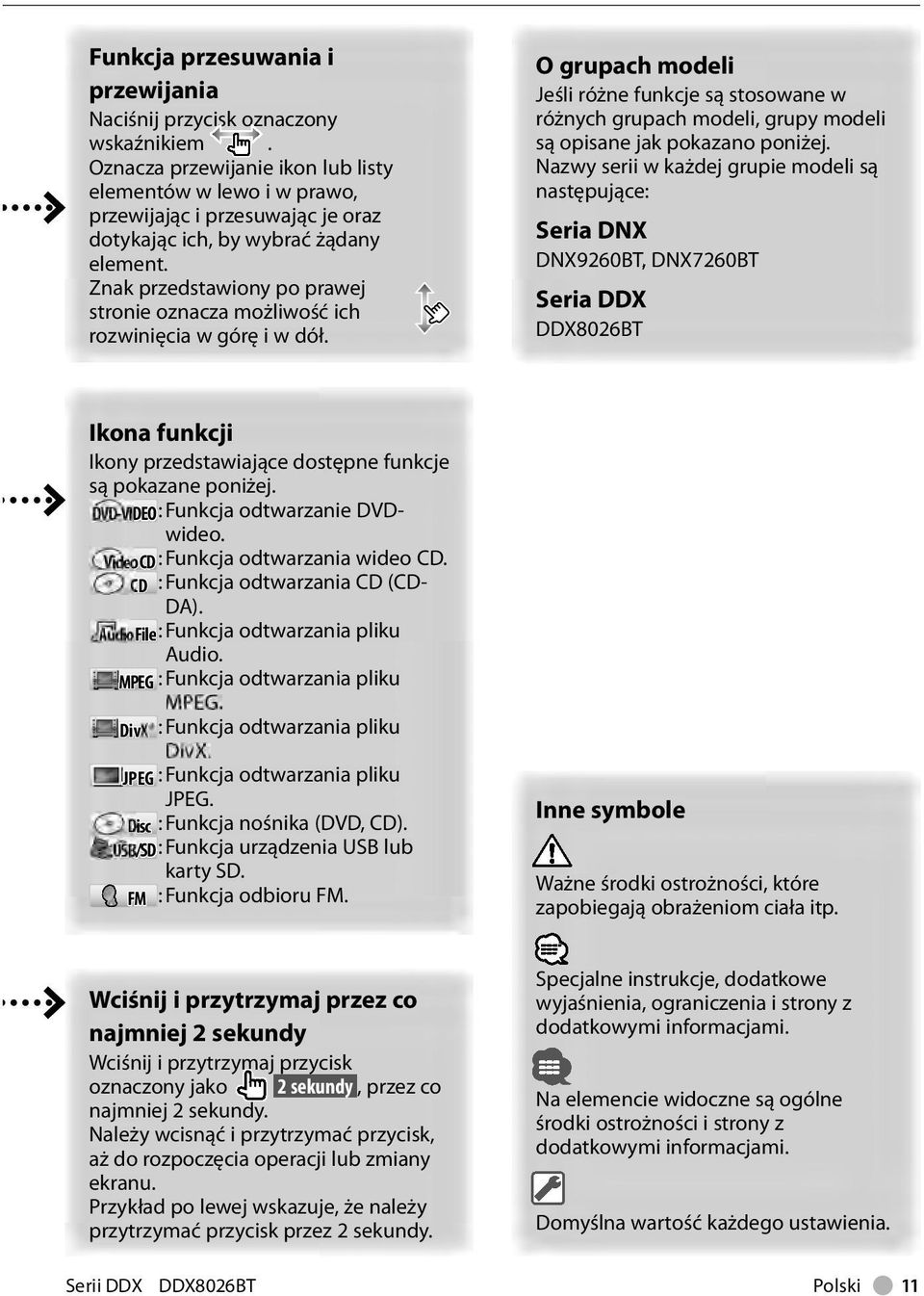

11 Funkcja przesuwania i przewijania Naciśnij przycisk oznaczony wskaźnikiem. Oznacza przewijanie ikon lub listy elementów w lewo i w prawo, przewijając i przesuwając je oraz dotykając ich, by wybrać żądany element. Znak przedstawiony po prawej stronie oznacza możliwość ich rozwinięcia w górę i w dół. O grupach modeli Jeśli różne funkcje są stosowane w różnych grupach modeli, grupy modeli są opisane jak pokazano poniżej. Nazwy serii w każdej grupie modeli są następujące: Seria DNX DNX9260BT, DNX7260BT Seria DDX DDX8026BT Ikona funkcji Ikony przedstawiające dostępne funkcje są pokazane poniżej. DEO: Funkcja odtwarzanie DVDwideo. ocd : Funkcja odtwarzania wideo CD. CD : Funkcja odtwarzania CD (CD- DA). o File: Funkcja odtwarzania pliku Audio. MPEG : Funkcja odtwarzania pliku DivX : Funkcja odtwarzania pliku JPEG : Funkcja odtwarzania pliku JPEG. Disc : Funkcja nośnika (DVD, CD). B/SD /SD: Funkcja urządzenia USB lub karty SD. FM : Funkcja odbioru FM. Inne symbole Ważne środki ostrożności, które zapobiegają obrażeniom ciała itp. Wciśnij i przytrzymaj przez co najmniej 2 sekundy Wciśnij i przytrzymaj przycisk oznaczony jako 2 sekundy, przez co najmniej 2 sekundy. Należy wcisnąć i przytrzymać przycisk, aż do rozpoczęcia operacji lub zmiany ekranu. Przykład po lewej wskazuje, że należy prz ytr zym ać prz yci sk prz ez 2 sekundy. Specjalne instrukcje, dodatkowe wyjaśnienia, ograniczenia i strony z dodatkowymi informacjami. Na elemencie widoczne są ogólne środki ostrożności i strony z dodatkowymi informacjami. Domyślna wartość każdego ustawienia. Serii DDX DDX8026BT Polski

12 Funkcje przycisków na panelu przednim Dla serii DDX A Przycisk Reset (strona 4) B C D E F G Czujnik pilota sekunda : Naciśnij na dłużej niż sekundę A B Tłumienie głośności wł/wył. sekunda Przełącza źródło, które jest odtwarzane przez gniazdo AV OUTPUT. Regulacja głośności. C Wyświetla ekran korektora graficznego. * (strona 63) sekunda Powoduje wyłączenie wyświetlacza. * 2 D Seria DNX i DDX z systemem nawigacji Wyświetla ekran nawigacyjny. Jeśli ekran nawigacyjny został wcześniej wyświetlony, powoduje przełączenie na ekran z oknem sterowania podziałem ekranu. sekunda Podczas wyświetlania ekranu nawigacyjnego Funkcja obrazu w obrazie wł/wył. * 3 (strona 20) Seria DDX bez systemu nawigacyjnego Wyświetla ekran górnego menu. (strona 4) 2 Serii DNX DNX9260BT/ DNX7260BT

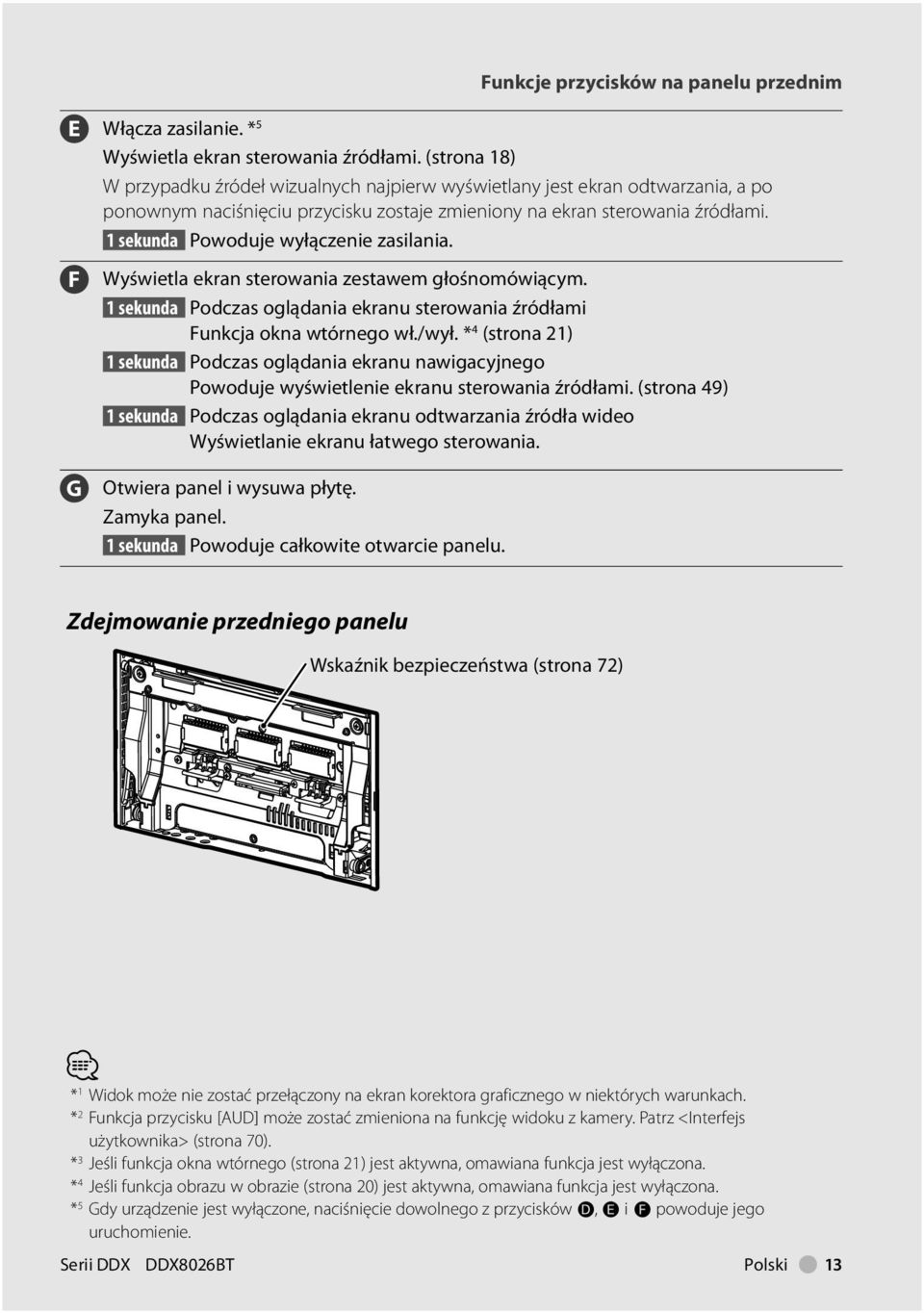

13 Funkcje przycisków na panelu przednim E Włącza zasilanie. * 5 Wyświetla ekran sterowania źródłami. (strona 8) W przypadku źródeł wizualnych najpierw wyświetlany jest ekran odtwarzania, a po ponownym naciśnięciu przycisku zostaje zmieniony na ekran sterowania źródłami. sekunda Powoduje wyłączenie zasilania. F Wyświetla ekran sterowania zestawem głośnomówiącym. sekunda Podczas oglądania ekranu sterowania źródłami Funkcja okna wtórnego wł./wył. * 4 (strona 2) sekunda Podczas oglądania ekranu nawigacyjnego Powoduje wyświetlenie ekranu sterowania źródłami. (strona 49) sekunda Podczas oglądania ekranu odtwarzania źródła wideo Wyświetlanie ekranu łatwego sterowania. G Otwiera panel i wysuwa płytę. Zamyka panel. sekunda Powoduje całkowite otwarcie panelu. Zdejmowanie przedniego panelu Wskaźnik bezpieczeństwa (strona 72) * Widok może nie zostać przełączony na ekran korektora graficznego w niektórych warunkach. * 2 Funkcja przycisku [AUD] może zostać zmieniona na funkcję widoku z kamery. Patrz <Interfejs użytkownika> (strona 70). * 3 Jeśli funkcja okna wtórnego (strona 2) jest aktywna, omawiana funkcja jest wyłączona. * 4 Jeśli funkcja obrazu w obrazie (strona 20) jest aktywna, omawiana funkcja jest wyłączona. * 5 Gdy urządzenie jest wyłączone, naciśnięcie dowolnego z przycisków Î, i Ï powoduje jego uruchomienie. Serii DDX DDX8026BT Polski 3

14 Podstawy obsługi Jak wyświetlić ekran górnego menu Ekran górnego menu umożliwia dostęp do wszystkich funkcji. Z poziomu tego ekranu można dokonać wyboru źródła i różnych menu konfiguracji. Ekran górnego menu Dotknij przycisk [MENU] na dowolnym ekranie. Pojawi się Ekran górnego menu. Jak wyświetlić ekran górnego menu Seria DNX i DDX z systemem nawigacji Seria DDX bez systemu nawigacyjnego Pojawi się Ekran górnego menu. Podczas wyświetlania ekranu wideo Przyciski na ekranie górnego menu Informacje na temat sposobu obsługi każdego źródła lub konfiguracji można znaleźć na poniższych stronach. [ ] DVD-VIDEO/ płyta Video CD (strona 22) [ ] Płyta CD (strona 26) [ ] Płyta do plików audio/ wideo (strona 26) [ ] ipod (strona 33) [ ] USB (strona 26) [ ] SD (strona 26) (dotyczy tylko serii DDX) [ ] TUNER (strona 37) 4 Serii DNX DNX9260BT/ DNX7260BT

15 Podstawy obsługi [ ] TV (strona 4) [ ] Bluetooth Audio (strona 45) [ ] Wideo [ ] Stan gotowości [ ]* Wyświetla ekran narzędzi nawigacji. [ ]* Wyświetla ekran celu nawigacji. [ ] Przełączanie na ekran nawigacji. [ ] Przełącza na główny ekran zestawu głośnomówiącego. [ ]* Wyświetla ekran konfiguracji nawigacji. [ ] Wyświetla ekran menu konfiguracji (SETUP). (strona 68) [ ] Wyświetla ekran konfiguracji zestawu głośnomówiącego. (strona 79) [ ] Wyświetla ekran menu sterowania dźwiękiem. (strona 62) [ ] Wyświetla ekran sterowania EXT SW (zewnętrzny przełącznik). (strona 48) [ ] Zmienia motyw ekranu po każdym wciśnięciu. (dotyczy tylko serii DNX9/ DDX) * Podręcznik obsługi części nawigacyjnej. (Tylko serii DNX i serie DDX z systemem nawigacji) Dla nośnika płyty, ipod'a, USB i SD, wejście zostaje przełączone do źródła w momencie ustawienia nośnika lub urządzenia. [ ] Wyświetla ekran menu konfiguracji (SETUP). (strona 68) [ ] Wyświetla ekran sterowania EXT SW (zewnętrzny przełącznik). (strona 48) [ ] Zamyka pasek funkcji. Dostosowywanie ekranu górnego menu przez użytkownika Można zarejestrować do 3 źródeł lub często używanych konfiguracji ekranu menu górnego. Wyświetl ikonę do zarejestrowania Przewiń ikony w lewo lub w prawo, przeciągając lub przesuwając tak, aby została wyświetlona żądana ikona. 2 Zarejestruj ikonę Przyciski wymienione poniżej są wspólne dla wielu ekranów. [MENU] Wyświetla ekran górnego menu. [ ] Otwiera pasek funkcji. Pojawiają się przyciski pokazane poniżej. [ ] Wyświetla obecnie wybrany ekran źródła. [ ] Wyświetla ekran menu sterowania dźwiękiem. (strona 62) Przeciągnij ikonę do pożądanego miejsca. Następna strona 3 Serii DDX DDX8026BT Polski 5

16 Podstawy obsługi Sposób odtwarzania nośników 7 Nośnik - płyta 7 Karta SD Dla serii DNX: Zaktualizuj oprogramowanie nawigacji. Dla serii DDX: Słuchanie płyty z muzyką/pliku audio i oglądanie pliku wideo/pliku z obrazem 0 Wciśnij przycisk [0] w celu otwarcia/ zamknięcia panelu przedniego. Jeśli włożony jest dysk, zostanie on wysunięty poprzez wciśnięcie przycisku [0]. 7 ipod W celu odłączenia ipoda, zatrzymaj odtwarzanie poprzez dotknięcie przycisku [0] na ekranie sterowanie źródłem, a następnie odłącz ipod. Patrz <Ekran sterowania źródłami> (strona 34). 7 Urządzenie USB W celu odłączenia urządzenia USB, dotknij przycisk [0] na ekranie sterowania źródłami, a następnie odłącz urządzenie USB. Patrz <Ekran sterowania źródłami> (strona 26). 0 sekunda Naciskaj przycisk [0] dłużej niż przez sekundę, by otworzyć przedni panel. Wkładanie karty SD Przytrzymaj kartę SD etykietą do góry i ścięciem po prawej stronie oraz włóż ją do otworu do momentu zatrzaśnięcia. Wyjmowanie karty SD Wciśnij kartę SD do momentu kliknięcia oraz zdejmij palec z karty. Karta wyskoczy i będzie można wyciągnąć ją palcami. Wciśnij przycisk [0] w celu zamknięcia przedniego panelu. Dla serii DNX: Aby uzyskać informacje o aktualizacji oprogramowania, proszę skorzystać z instrukcji obsługi układu nawigacji. Dla serii DDX: Po wprowadzeniu karty SD, wybierz źródło SD na ekranie Wybór źródła. Odtwarzanie rozpocznie się natychmiast po włożeniu nośnika lub podłączeniu urządzenia. 6 Serii DNX DNX9260BT/ DNX7260BT

17 Podstawy obsługi Zdejmowanie panelu monitora Otwórz panel przedni Zamyka się automatycznie, jeśli przez około minutę nie są wykonywane żadne czynności. 3 Włóż panel monitora do opakowania ochronnego 0 sekunda Wciśnij przycisk [0] przez dłużej niż sekundę, by otworzyć przedni panel przed wyłączeniem zapłonu. Można ustawić urządzenie tak, by po wyłączeniu zapłonu przedni panel otwierał się automatycznie. Patrz część <Sterowanie kątem nachylenia monitora> (strona 73). 2 Zdejmij panel monitora 3 Montowanie panelu monitora Pewnie chwyć panel monitora tak, by przypadkowo go nie upuścić. Wsuń panel monitora na płytę do montowania, aż zostanie całkowicie zamocowany Płyta do montowania zamyka się automatycznie po około 0 sekundach od odłączenia panelu monitora. Zdejmij panel monitora przed jego zamknięciem. Następna strona 3 Serii DDX DDX8026BT Polski 7

18 Podstawy obsługi Jak wyświetlić ekran sterowania źródłami Na ekranie sterowania źródłami znajdują się wszystkie przyciski kontrolne dla wybranego źródła. Ekran sterowania źródłami Podczas oglądania ekranu nawigacyjnego z oknem wtórnym W celu uzyskania informacji, jak używać każdego przycisku, patrz strony obsługi dla każdego źródła. Jak wyświetlić ekran sterowania źródłami Pojawi się Ekran sterowania źródłami. Ekran powróci do ekranu nawigacyjnego poprzez dotknięcie tej samej części ekranu sterowania źródłami. Podczas wyświetlania ekranu wideo Podczas oglądania ekranu łatwego sterowania Pojawi się Ekran sterowania źródłami. Pojawi się Ekran sterowania źródłami. 8 Serii DNX DNX9260BT/ DNX7260BT

19 Podstawy obsługi Operacje na ekranie odtwarzania źródeł wizualnych Podczas oglądania źródeł wizualnych, podstawowe operacje są możliwe poprzez dotknięcie ekranu. Ekran posiada 4 obszary funkcji. Funkcja każdego obszaru różni się w zależności od źródeł. (Niektóre obszary są niedostępne dla pewnych źródeł.) Ekran odtwarzania źródła wizualnego Pojawi się Ekran odtwarzania źródła wizualnego. Podczas oglądania ekranu sterowania źródłami Pojawi się Ekran odtwarzania źródła wizualnego. * Ekran łatwego sterowania Podstawowe działania każdego obszaru Wyświetla menu ekranu sterowania (źródło DVD-VIDEO ), przyciski sterowania obrazem (źródła z plikami obrazu), lub przyciski sterowania powiększeniem (video CD). Przełącza pasmo TV. 2 Wyświetla ekran łatwego sterowania. * 3 Wyszukiwanie wstecz. 4 Wyszukiwanie do przodu. \ Szybkie przewijanie do przodu dla przewijania od do 4. Szybkie przewijanie do tyłu dla przewijania od do 3. Informacje na temat funkcji każdego obszaru sterowania dotykowego można znaleźć na stronach dotyczących każdego źródła. Jak wyświetlić ekran odtwarzania Przyciski na ekranie łatwego sterowania [ ] Zmienia funkcję jak niżej poprzez dotknięcie przycisku [ ]. [SCRN] Wyświetla okno sterowania ekranem (strona 49). [TEL] Przełącza na ekran główny urządzenia głośnomówiącego (strona 5). [EXT SW] Przełącza na ekran sterowania EXT SW (strona 48). [], [ ], [4], [ ], [7], [ 8] Przyciski do sterowania źródłem. Przyciski różnią się w zależności od źródła. Patrz strony opisujące działanie każdego źródła. Następna strona 3 Serii DDX DDX8026BT Polski 9

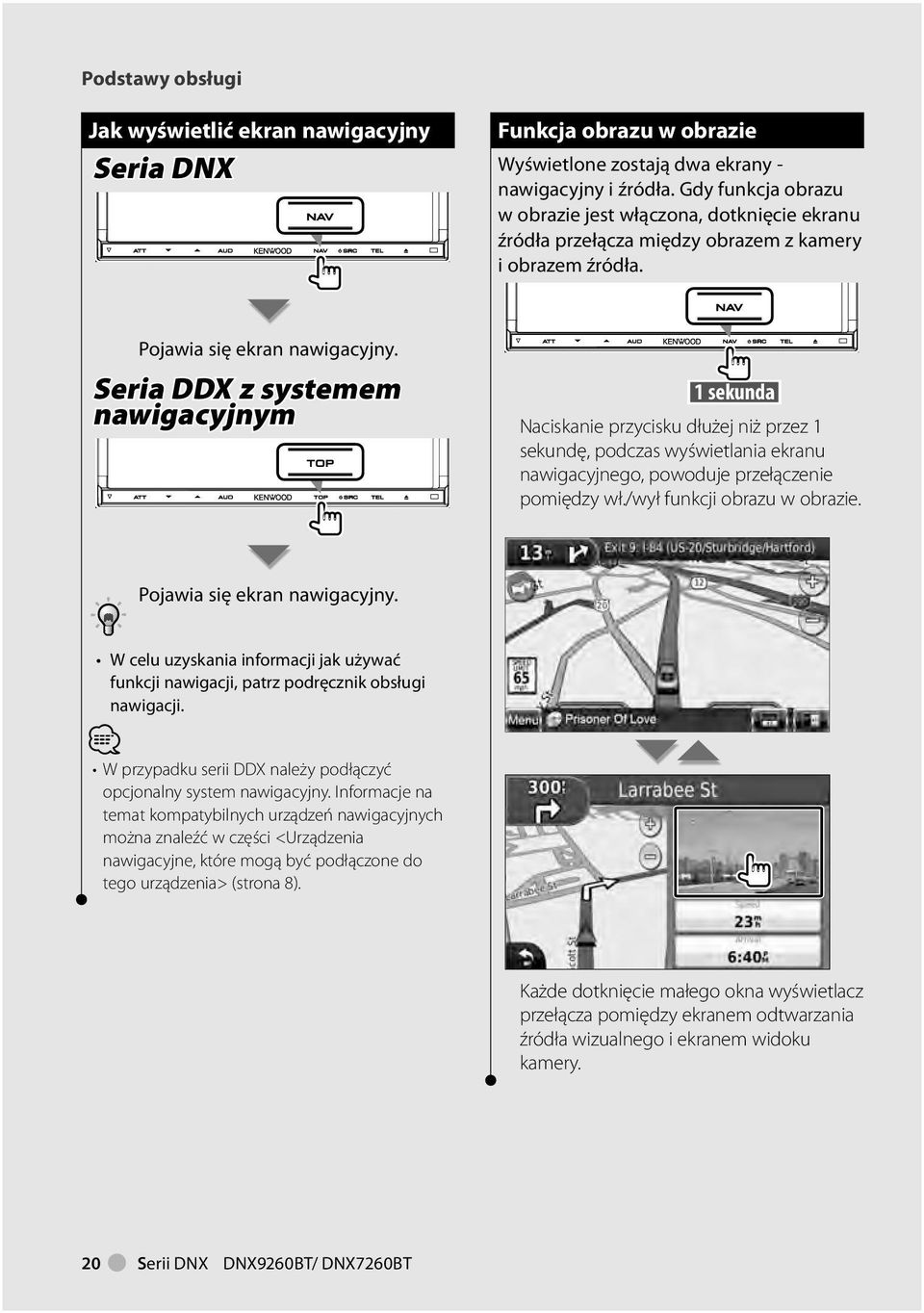

20 Podstawy obsługi Jak wyświetlić ekran nawigacyjny Seria DNX Funkcja obrazu w obrazie Wyświetlone zostają dwa ekrany - nawigacyjny i źródła. Gdy funkcja obrazu w obrazie jest włączona, dotknięcie ekranu źródła przełącza między obrazem z kamery i obrazem źródła. Pojawia się ekran nawigacyjny. Seria DDX z systemem nawigacyjnym sekunda Naciskanie przycisku dłużej niż przez sekundę, podczas wyświetlania ekranu nawigacyjnego, powoduje przełączenie pomiędzy wł./wył funkcji obrazu w obrazie. Pojawia się ekran nawigacyjny. W celu uzyskania informacji jak używać funkcji nawigacji, patrz podręcznik obsługi nawigacji. W przypadku serii DDX należy podłączyć opcjonalny system nawigacyjny. Informacje na temat kompatybilnych urządzeń nawigacyjnych można znaleźć w części <Urządzenia nawigacyjne, które mogą być podłączone do tego urządzenia> (strona 8). Każde dotknięcie małego okna wyświetlacz przełącza pomiędzy ekranem odtwarzania źródła wizualnego i ekranem widoku kamery. 20 Serii DNX DNX9260BT/ DNX7260BT

21 Podstawy obsługi Funkcja okna wtórnego Podczas wyświetlania ekranu nawigacyjnego można kontrolować źródła audio, a podczas wyświetlania ekranu sterowania źródłami można przeglądać informacje dotyczące nawigacji. Wyświetla ekran sterowania źródłami z oknem nawigacji. Ekran nawigacyjny z oknem łatwego sterowania sekunda Naciskanie przycisku dłużej niż przez sekundę podczas wyświetlania ekranu sterowania źródłami powoduje przełączenie pomiędzy wł./wył. funkcji okna wtórnego. Ekran nawigacyjny z oknem sterowania podziałem ekranu Ekran sterowania źródłami z oknem nawigacji Wyświetla ekran nawigacyjny z oknem wtórnym. Ekran nawigacyjny z oknem informacyjnym Przyciski w oknie wtórnym [ ] Wyświetla ekran nawigacyjny z oknem Informacyjnym. [ ] Wyświetla ekran nawigacyjny z oknem łatwego sterowania. [ ] Wyświetla ekran nawigacyjny z oknem sterowania podziałem ekranu. [ ] Wyświetla wybrany ekran źródła. Ikony przycisku, który ma zostać wyświetlony różnią się w zależności od odtwarzanego źródła. Powyższy ekran ikony przedstawia przykład, gdy źródłem jest DVD. [MENU] Wyświetla ekran górnego menu. Serii DDX DDX8026BT Polski 2

22 Oglądanie DVD/video CD Możesz odtwarzać DVD/video CD używając różnych funkcji. Ustaw tryb przełączania sterowania pilota na tryb "DVD" przed rozpoczęciem obsługi, patrz <Przełącznik trybu pilota> (strona 96). Ekran odtwarzania Podstawowe funkcje są dostępne, nawet gdy widoczny jest ekran odtwarzania. Wyświetlanie ekranu odtwarzania Patrz <Operacje na ekranie odtwarzania źródeł wizualnych> (strona 9). 2 Operacje na ekranie odtwarzania Ekran łatwego sterowania Wyświetlenia na ekranie przycisków podstawowych funkcji. Wyświetlanie ekranu łatwego sterowania DVD-VIDEO Wyświetla ekran sterowania menu lub sterowania podświetleniem (dla menu DVD) (strona 24). Video CD Wyświetla ekran sterowania zoomem (strona 25). Dotknięcie tego obszaru podczas szybkiego przewijania do przodu lub do tyłu uruchamia odtwarzanie źródła. 2 Wyświetla ekran łatwego sterowania. Dotknięcie tego obszaru podczas szybkiego przewijania do przodu lub do tyłu uruchamia odtwarzanie źródła. 3, 4 DVD-VIDEO Wyszukiwanie rozdziału. Video CD Wybór sceny (gdy funkcja PBC jest włączona) lub utworu (gdy funkcja PBC jest wyłączona). \ Szybkie przewijanie do przodu. Szybkie przewijanie do tyłu. 22 Serii DNX DNX9260BT/ DNX7260BT 2 Operacje na ekranie łatwego sterowania 2 3, 2 Przełączanie na ekran odtwarzania. 3 Wyświetla ekran sterowania źródłami. [], [ ] Szybkie przewijanie do przodu i do tyłu. Zmiana szybkości (2 razy, 3 razy lub wyłączone) po każdym naciśnięciu przycisku. [4], [ ] DVD-VIDEO Wyszukiwanie rozdziału. Video CD Wybór sceny (gdy funkcja PBC jest włączona) lub utworu (gdy funkcja PBC jest wyłączona). [7] Zatrzymanie odtwarzania. Jeśli naciśniesz dwukrotnie, podczas

23 następnego odtwarzania płyta będzie odtwarzana od początku. [38] Odtwarzanie lub wstrzymywanie. Ekran sterowania źródłami Przełączanie na ekran sterowania źródłem w celu wyświetlenia różnych funkcji odtwarzania. Wyświetl ekran sterowania źródłami Patrz <Jak wyświetlić ekran sterowania źródłami> (strona 8). 2 Operacje na ekranie sterowania źródłami DVD-VIDEO [4], [ ] DVD-VIDEO Wyszukiwanie rozdziału. Video CD Wybór sceny (gdy funkcja PBC jest włączona) lub utworu (gdy funkcja PBC jest wyłączona). [ ], [ ] DVD-VIDEO Wolne przewijanie do przodu lub do tyłu. [ ] Przełączanie na ekran odtwarzania. Wyświetlanie informacji Etykieta woluminu. "Title" Wyświetlanie numeru tytułu "Chap" Wyświetlanie numeru rozdziału "Scene"/ "Track" Wyświetlanie numeru sceny/utworu "3" Wyświetlanie trybu odtwarzania "T"/ "C"/ "R"/ "P" Wyświetlanie czasu odtwarzania Użyj [TIME], aby zmienić sposób wyświetlania czasu odtwarzania. [ ] Gdy pojawi się, dotknięcie tekstu spowoduje jego przewijanie. Multifunkcje Video CD [38] Odtwarzanie lub wstrzymywanie. [7] Zatrzymanie odtwarzania. Jeśli naciśniesz dwukrotnie, podczas następnego odtwarzania płyta będzie odtwarzana od początku. [0] Wysuwanie dysku. [], [ ] Szybkie przewijanie do przodu i do tyłu. Zmiana szybkości (2 razy, 3 razy lub wyłączone) po każdym naciśnięciu przycisku. [ ] Zamyka pasek multifunkcji. DVD-VIDEO [TREP] Przełączanie funkcji powtórnego odtwarzania w następującej kolejności. Powtórne odtwarzanie tytułu, wyłączenie powtarzania [CREP] Przełączanie funkcji powtórnego odtwarzania w następującej kolejności. Powtórne odtwarzanie rozdziału, wyłączenie powtarzania [TIME] Przełączanie wyświetlania czasu odtwarzania w następującej kolejności. Rozdział ("C"), Tytuł ("T"), pozostałe tytuły ("R") Następna strona 3 Serii DDX DDX8026BT Polski 23

24 Odtwarzanie płyt DVD/VCD Video CD [REP] Przełączanie funkcji powtórnego odtwarzania w następującej kolejności. Powtórne odtwarzanie utworu, powtarzanie wyłączone (Dostępne, gdy funkcja PBC jest wyłączona) [TIME] Przełączanie wyświetlania czasu odtwarzania w następującej kolejności. Utwór ("P"), pozostałe dyski ("R") (Działa jedynie wówczas, gdy funkcja jest wyłączona) [PBC] Włącza lub wyłącza PBC. (tylko w przypadku płyt VCD 2.0) Menu dysku DVD-wideo Wybiera opcję z menu dysku DVD-wideo. Wyświetlanie ekranu odtwarzania Patrz <Operacje na ekranie odtwarzania źródeł wizualnych> (strona 9). 2 Wyświetlanie ekranu sterowania menu [Next] Wyświetla ekran sterowania menu 2. [2], [3], [5], [ ] Wybór opcji menu. [Enter] Akceptacja wyboru menu. [Return] Powrót do poprzedniego ekranu menu. [Top] Wyświetlanie głównego menu. [Highlight] Wybór najważniejszych scen. [Exit] Zamknięcie ekranu sterowania menu. 4 Operacje na sterowaniu podświetleniem Sterowanie podświetleniem pozwala na sterowanie menu DVD przez dotknięcie przycisku menu bezpośrednio na ekranie. 3 Operacje na ekranie sterowania menu Aby anulować sterowanie podświetleniem, wciśnij i przytrzymaj przycisk [TEL] dłużej niż przez sekundę. Sterowanie podświetleniem zostaje anulowane automatycznie po około 0 sekundach. 5 Operacje na ekranie sterowania menu 2 [Menu] Wyświetlanie menu. 24 Serii DNX DNX9260BT/ DNX7260BT

25 [Previous] Wyświetla ekran sterowania menu. [Angle] Zmiana kąta obrazu. [SUB] Przełączanie wersji językowej napisów. [Audio] Przełączanie języka ścieżki dźwiękowej. [Zoom] Wyświetlanie ekranu sterowania powiększeniem. [Exit] Zamyka ekran sterowania menu 2. 6 Operacje na ekranie sterowania powiększeniem Sterowanie powiększeniem wideo CD Wyświetlanie powiększonego obrazu z płyty VCD. Wyświetlanie ekranu odtwarzania Patrz <Operacje na ekranie odtwarzania źródeł wizualnych> (strona 9). 2 Wyświetlanie okna sterowania powiększeniem 3 Operacje na ekranie sterowania powiększeniem [Zoom] Po każdym dotknięciu zmiana powiększenia obrazu w 4 stopniach (2 razy, 3 razy, 4 razy lub wyłączone). [2], [3], [5], [ ] Przewijanie ekranu w kierunku miejsca dotknięcia. [Return] Powrót do ekranu sterowania menu 2. [Exit] Zamyka ekran sterowania powiększeniem. [Zoom] Po każdym dotknięciu zmiana powiększenia obrazu w 2 stopniach (2 razy lub wyłączone). [2], [3], [5], [ ] Przewijanie ekranu w kierunku miejsca dotknięcia. [Exit] Zamyka ekran sterowania powiększeniem. Serii DDX DDX8026BT Polski 25

26 Słuchanie płyty CD/pliku audio i oglądanie pliku wideo/ pliku z obrazem Możesz wywołać różne ekrany sterowania podczas odtwarzania CD, pliku audio, pliku wideo oraz pliku z obrazem. Informacje na temat kompatybilnych płyt można znaleźć w części <Lista kompatybilnych płyt> (strona 5). Informacje na temat kompatybilnych plików można znaleźć w części <Opis plików Audio> (strona 6), <Informacje o plikach wideo> (strona 6) lub <Opis plików graficznych> (strona 7). Ekran sterowania źródłami Przełączanie na ekran sterowania źródłem w celu wyświetlenia różnych funkcji odtwarzania. Wyświetl ekran sterowania źródłami Patrz <Jak wyświetlić ekran sterowania źródłami> (strona 8). 2 Operacje na ekranie sterowania źródłami CD 3 Audio File MPEG/DivX 26 Serii DNX DNX9260BT/ DNX7260BT JPEG 2 [38] Odtwarzanie lub wstrzymywanie. [], [ ] CD, Audio File, MPEG/DivX Szybkie przewijanie do przodu i do tyłu. [ ], [ ] Audio File, MPEG/DivX, JPEG Wybór folderu. [7] Disc Zatrzymanie odtwarzania. Jeśli naciśniesz dwukrotnie, podczas następnego odtwarzania płyta będzie odtwarzana od początku. [0] Disc Wysuwanie płyty. USB/SD Powoduje usunięcie urządzenia USB/ karty SD. Gdy wyświetli się "No Device" urządzenie USB/karta SD mogą być wyjęte w bezpieczny sposób. Jeśli chcesz odtworzyć go ponownie gdy urządzenie USB jest podłączone, dotknij go ponownie. [4], [ ] Wybiera utwór/plik. [Slideshow] JPEG z USB/SD Wyświetlanie po kolei obrazów z aktualnie otwartego folderu. Jeśli w aktualnie otwartym folderze nie ma żadnych obrazów, wyświetlane będzie początkowe tło. 2 Disc Wyświetlanie listy folderów. Patrz <Wyszukiwanie listy> (strona 28). USB/SD Wyświetla listę utworów, listę plików wideo, listę plików obrazu, listę folderów lub listę linków. Patrz <Wyszukiwanie listy> (strona 28). 3 USB/SD Wyświetla okładkę albumu. Patrz <Okładka albumu> (strona 29). [ ] Przełączanie na ekran odtwarzania. Wyświetlanie informacji CD Wybór tekstu, tytułu lub wykonawcy płyty. Audio File, MPEG/DivX, JPEG Wybór nazwy folderu, nazwy pliku, tytułu, nazwy wykonawcy, nazwy albumu, roku*, rodzaju muzyk*, utworu* lub komentarza*. (* Dotyczy tylko urządzenia USB/SD)

27 "Track" Wyświetlanie numeru utworu " " Wyświetlanie numeru folderu " " Wyświetlanie numeru pliku "#### / ####" Całkowita ilość plików w folderze oraz wyświetlanie numeru pliku "3" Wyświetlanie trybu odtwarzania "P"/ "R" Wyświetlanie czasu odtwarzania Użyj [TIME], aby zmienić sposób wyświetlania czasu odtwarzania. [ ] Gdy pojawi się, dotknięcie tekstu spowoduje jego przewijanie. Suwak USB/SD Użyj [CTRL]/ [Slider] do zmiany trybu regulacji. [3] Odtwarzanie. Przeciąganie [3] w lewo lub w prawo zmienia pozycję odtwarzania. Multifunkcje [/2] Przełącza widok multifunkcji. [ ] Zamyka pasek multifunkcji. CD [REP] Powtarza odtwarzanie bieżącego utworu. [RDM] Uruchamianie lub zatrzymywanie odtwarzania losowego (odtwarzanie muzyki w losowej kolejności). Niedostępne, gdy w folderze znajdują się tylko pliki z obrazami. [TIME] Przełączanie wyświetlania czasu odtwarzania między Utworem ("P"), a pozostałym czasem dysku ("R"). [INFO] Wyświetla informacje muzyczne o odtwarzanej płycie CD-TEXT. Audio File MPEG/DivX JPEG [4Line]/ [2Line] Zmiana ilości linii wyświetlanych na ekranie informacyjnym. [REP] Powtarza odtwarzanie bieżącego pliku lub danych. [FREP] Powtarza odtwarzanie muzyki lub danych w bieżącym folderze. [RDM] Uruchamianie lub zatrzymywanie odtwarzania losowego (odtwarzanie plików z bieżącego folderu w losowej kolejności). [INFO] Audio File Wyświetla informacje dotyczące odtwarzanych plików Audio (takich jak Tagi). MPEG/DivX, JPEG Wyświetlanie informacji o odtwarzanym pliku. [CTRL]/ [Slider] USB/SD Przełącza tryb regulacji na przycisk/suwak. [Music] USB/SD Wyświetla listę utworów. [Video] USB/SD Wyświetla listę wideo. [Picture] USB/SD Wyświetla przeglądarkę miniatur. [Folder] USB/SD Wyświetlanie listy folderów. [Link] Audio File w USB/SD Wyszukiwanie innego utworu obecnie wybranego artysty. Patrz <Wyszukiwanie listy> (strona 28). Następna strona 3 Serii DDX DDX8026BT Polski 27

28 Słuchanie płyty CD/pliku audio i oglądanie pliku wideo/pliku z obrazem Wyszukiwanie listy Lista folderów Wyszukuje foldery i pliki audio/wideo/z obrazami przechowywane na nośnikach i urządzeniach zgodnie z hierarchią. Lista odtwarzania: Wymienia i wyszukuje muzykę zawartą na urządzeniu USB lub karcie SD. 3 Wybierz plik Lista folderów 3 Disc/USB/SD 2 Wyświetl ekran sterowania źródłami Patrz <Ekran sterowania źródłami> (strona 26). 2 Rozpocznij wyszukiwanie listy Disc USB/SD Po dotknięciu folder zostanie otwarty a pliki w folderze zostaną odtworzone. 2 USB/SD Wybór rodzaju pliku, który ma zostać wyświetlony. 3 Powrót do ekranu sterowania źródłami. [ ] Gdy pojawi się, dotknięcie tekstu spowoduje jego przewijanie. [ ROOT] Przejście do najwyższego poziomu struktury. [ TOP] Przejście do najwyższego folderu. [ UP] Przejście o jeden poziom struktury do góry. [ CUR] Przejście do obecnie odtwarzanego folderu. Lista utworów lub plików wideo USB/SD Dotknięcie powoduje wyświetlenie ostatnio używanej listy utworów, listy plików wideo, listy plików obrazu, listy folderów lub listy linków. 2 Przejście do niższego poziomu kategorii. 2 Powrót do ekranu sterowania źródłami. 28 Serii DNX DNX9260BT/ DNX7260BT

29 [ ] Gdy pojawi się, dotknięcie tekstu spowoduje jego przewijanie. [ ALL] Audio File Wyświetlanie wszystkich utworów w wybranej kategorii. [ TOP] Audio File Przejście do głównej kategorii. [ UP] Audio File Przejście do wyższego poziomu kategorii. [ CUR] Wyświetlanie odtwarzanej kategorii. [ ] Powrót do poprzedniego ekranu. Okładka albumu (USB/SD) Wyszukiwanie utworów w okładce albumu z USB/SD. Wyświetl ekran sterowania źródłami Patrz <Ekran sterowania źródłami> (strona 26). 2 Wyświetl ekran okładek Przeglądarka miniatur 2 USB/SD 3 Wybierz okładkę 2 Dotknięcie obrazu miniatury powoduje wyświetlenie go w widoku pełnego ekranu. 2 Powrót do ekranu sterowania źródłami. Przewijanie do pozycji określonego znaku Dwukrotne dotknięcie okładki albumu powoduje odtworzenie pierwszego utworu albumu. 2 Powrót do ekranu sterowania źródłami. Przewija do wybranego znaku. Następna strona 3 Serii DDX DDX8026BT Polski 29

30 Słuchanie płyty CD/pliku audio i oglądanie pliku wideo/pliku z obrazem Wyszukiwanie linków (Plik Audio w USB/SD) Wyszukiwanie innego utworu obecnie wybranego artysty. Wyświetl ekran sterowania źródłami Patrz <Ekran sterowania źródłami> (strona 26). 2 Rozpocznij wyszukiwanie linków Ekran odtwarzania (plik wideo, plik z obrazem) Podstawowe funkcje są dostępne, nawet gdy widoczny jest ekran odtwarzania. Wyświetlanie ekranu odtwarzania Patrz <Operacje na ekranie odtwarzania źródeł wizualnych> (strona 9). 2 Operacje na ekranie odtwarzania Wybór piosenki 2 Odtwarza wybrany utwór. 2 Powrót do ekranu sterowania źródłami. [ ] Gdy pojawi się, dotknięcie tekstu spowoduje jego przewijanie. [ CUR] Przejście do obecnie odtwarzanego folderu. Przewijanie do pozycji określonego znaku JPEG w USB/SD Wyświetla ekran sterowania obrazem (strona 3). DivX w Disc Wyświetla ekran sterowania menu (strona 32). Dotknięcie tego obszaru podczas szybkiego przewijania do przodu lub do tyłu uruchamia odtwarzanie źródła. 2 Wyświetla ekran łatwego sterowania. Dotknięcie tego obszaru podczas szybkiego przewijania do przodu lub do tyłu uruchamia odtwarzanie źródła. 3, 4 Wyszukiwanie pliku. Podczas wyświetlania pokazu slajdów, dotykanie tych obszarów powoduje wyszukiwanie plików dźwiękowych. \ MPEG/DivX Szybkie przewijanie do przodu. MPEG/DivX Szybkie przewijanie do tyłu. Przewija do wybranego znaku. 30 Serii DNX DNX9260BT/ DNX7260BT

31 Ekran łatwego sterowania (plik wideo, plik z obrazem) Wyświetlenia na ekranie przycisków podstawowych funkcji. Wyświetlanie ekranu łatwego sterowania Regulacja obrazów (USB/SD) Regulacja wyświetlania obrazu. Wyświetlanie ekranu odtwarzania Patrz <Operacje na ekranie odtwarzania źródeł wizualnych> (strona 9). 2 Wyświetlanie ekranu sterowania obrazem 2 Operacje na ekranie łatwego sterowania 3 Regulacja wyświetlania obrazu 2 3, 2 Przełączanie na ekran odtwarzania. Dotknięcie tego obszaru podczas szybkiego przewijania do przodu lub do tyłu uruchamia odtwarzanie źródła. 3 Wyświetla ekran sterowania źródłami. [], [ ] MPEG/DivX Szybkie przewijanie do przodu i do tyłu. [4], [ ] Wyszukiwanie pliku. Podczas wyświetlania pokazu slajdów przyciski służą do wyszukiwania pliku dźwiękowego. [7] Disc Zatrzymanie odtwarzania. [38] Odtwarzanie lub wstrzymywanie. [ ] Odwracanie obrazu w poziomie. [ ] Obrót obrazu w kierunku przeciwnym do ruchu wskazówek zegara. [ ] Obrót obrazu w kierunku zgodnym z ruchem wskazówek zegara. [Exit] Zakończ sterowanie obrazem. Następna strona 3 Serii DDX DDX8026BT Polski 3

32 Słuchanie płyty CD/pliku audio i oglądanie pliku wideo/pliku z obrazem Sterowanie menu filmu (płyta) Wybór opcji z menu filmu. Wyświetlanie ekranu odtwarzania Patrz <Operacje na ekranie odtwarzania źródeł wizualnych> (strona 9). 2 Wyświetl ekran sterowania menu 3 Operacje na ekranie sterowania menu [SUB] Przełączanie wersji językowej napisów. [Audio] Przełączanie języka ścieżki dźwiękowej. [Exit] Zamknięcie ekranu sterowania menu. 32 Serii DNX DNX9260BT/ DNX7260BT

33 Sterowanie odtwarzaczem ipod Można słuchać utworów z ipoda i sterować nim, podłączając go przy pomocy KCA-iP30V (wyposażenie opcjonalne). Można również wyświetlać zawartość wideo na tym urządzeniu z odtwarzacza ipod video. Ekran odtwarzania Podstawowe funkcje są dostępne, nawet gdy widoczny jest ekran odtwarzania. Wyświetlanie ekranu odtwarzania Patrz <Operacje na ekranie odtwarzania źródeł wizualnych> (strona 9). 2 Operacje na ekranie odtwarzania Ekran łatwego sterowania Wyświetlenia na ekranie przycisków podstawowych funkcji. Wyświetlanie ekranu łatwego sterowania Nieskuteczne Dotknięcie tego obszaru podczas szybkiego przewijania do przodu lub do tyłu uruchamia odtwarzanie źródła. 2 Wyświetla ekran łatwego sterowania. 3, 4 Wybór muzyki/wideo. \ Szybkie przewijanie do przodu. Szybkie przewijanie do tyłu. Przed podłączeniem odtwarzacza ipod odłącz wszystkie akcesoria, takie jak słuchawki. Sterowanie odtwarzaczem ipod może być niemożliwe, gdy zostanie podłączony razem z akcesoriami. Po podłączeniu odtwarzacza ipod do tego urządzenia, odtwarzanie rozpocznie się od utworu, który był ostatnio odtwarzany na urządzeniu ipod (funkcja wznawiania). Jeśli odtwarzana piosenka nie posiada treści wideo, na ekranie wideo zostanie wyświetlona informacja "No video Signal". 2 Operacje na ekranie łatwego sterowania 2 3, 2 Przełączanie na ekran odtwarzania. 3 Wyświetla ekran sterowania źródłami. [], [ ] Szybkie przewijanie do przodu i do tyłu. [4], [ ] Wyszukiwanie muzyki/ filmów wideo. [38] Odtwarzanie lub wstrzymywanie. Następna strona 3 Serii DDX DDX8026BT Polski 33

34 Sterowanie odtwarzaczem ipod Ekran sterowania źródłami Przełączanie na ekran sterowania źródłem w celu wyświetlenia różnych funkcji odtwarzania. Wyświetl ekran sterowania źródłami Patrz <Jak wyświetlić ekran sterowania źródłami> (strona 8). 2 Operacje na ekranie sterowania źródłami Suwak Music Użyj [CTRL]/ [Slider] do zmiany trybu regulacji. 3 2 [3] Odtwarzanie. Przeciąganie [3] w lewo lub w prawo zmienia pozycję odtwarzania. Multifunkcje [38] Odtwarzanie lub wstrzymywanie. [], [ ] Szybkie przewijanie do przodu i do tyłu. [4], [ ] Wybór następnego lub poprzedniego utworu/pliku wideo. 2 Wyświetla listę ipoda. Patrz <Lista odtwarzacza ipod> (strona 35). 3 Wyświetla okładkę odtwarzacza ipod. Patrz <Okładka albumu odtwarzacza ipod> (strona 36). [ ] Przełączanie na ekran odtwarzania. Wyświetlanie informacji Wybór tytułu, nazwy wykonawcy, nazwy albumu lub nazwy odtwarzacza ipod. "##### / #####" Wyświetlanie całkowitej ilości utworów muzycznych w odtwarzaczu ipod i numeru odtwarzanego utworu "3" Wyświetlanie trybu odtwarzania "P" Wyświetlanie czasu odtwarzania [ ] Gdy pojawi się, dotknięcie tekstu spowoduje jego przewijanie. [/2] Przełącza widok multifunkcji. [ ] Zamyka pasek multifunkcji. [Music] Wyświetlanie listy kategorii muzyki. [Video] Wyświetlanie listy kategorii wideo. [Link]* MUSIC Wyszukiwanie innej piosenki obecnie wybranego artysty. Patrz <Wyszukiwanie linków> (strona 36). [REP] Powtarza odtwarzanie bieżącego pliku lub danych. [RDM]* MUSIC Uruchamia lub zatrzymuje odtwarzanie losowe. [ARDM]* MUSIC Uruchamia lub zatrzymuje odtwarzanie losowe albumu (losowe odtwarzanie z bieżącego albumu). [CTRL]/ [Slider] MUSIC Przełącza tryb regulacji na przycisk/suwak. 34 Serii DNX DNX9260BT/ DNX7260BT
