EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2017 CZĘŚĆ PISEMNA

Transkrypt

1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu Układ graficzny CKE 2016 Nazwa kwalifikacji: Organizacja robót związanych z budową i utrzymaniem obiektów mostowych Oznaczenie kwalifikacji: 29 Wersja arkusza: X 29-X Czas trwania egzaminu: 60 minut EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2017 CZĘŚĆ PISEMNA Instrukcja dla zdającego 1. Sprawdź, czy arkusz egzaminacyjny zawiera 9 stron. Ewentualny brak stron lub inne usterki zgłoś przewodniczącemu zespołu nadzorującego. 2. Do arkusza dołączona jest KARTA ODPOWIEDZI, na której w oznaczonych miejscach: wpisz oznaczenie kwalifikacji, zamaluj kratkę z oznaczeniem wersji arkusza, wpisz swój numer PESEL*, wpisz swoją datę urodzenia, przyklej naklejkę ze swoim numerem PESEL. 3. Arkusz egzaminacyjny zawiera test składający się z 40 zadań. 4. Za każde poprawnie rozwiązane zadanie możesz uzyskać 1 punkt. 5. Aby zdać część pisemną egzaminu musisz uzyskać co najmniej 20 punktów. 6. Czytaj uważnie wszystkie zadania. 7. Rozwiązania zaznaczaj na KARCIE ODPOWIEDZI długopisem lub piórem z czarnym tuszem/ atramentem. 8. Do każdego zadania podane są cztery możliwe odpowiedzi: A, B, C, Odpowiada im następujący układ kratek w KARCIE ODPOWIEDZI: 9. Tylko jedna odpowiedź jest poprawna. 10. Wybierz właściwą odpowiedź i zamaluj kratkę z odpowiadającą jej literą np., gdy wybrałeś odpowiedź A : 11. Staraj się wyraźnie zaznaczać odpowiedzi. Jeżeli się pomylisz i błędnie zaznaczysz odpowiedź, otocz ją kółkiem i zaznacz odpowiedź, którą uważasz za poprawną, np. 12. Po rozwiązaniu testu sprawdź, czy zaznaczyłeś wszystkie odpowiedzi na KARCIE ODPOWIEDZI i wprowadziłeś wszystkie dane, o których mowa w punkcie 2 tej instrukcji. Pamiętaj, że oddajesz przewodniczącemu zespołu nadzorującego tylko KARTĘ ODPOWIEDZI. Powodzenia! * w przypadku braku numeru PESEL seria i numer paszportu lub innego dokumentu potwierdzającego tożsamość

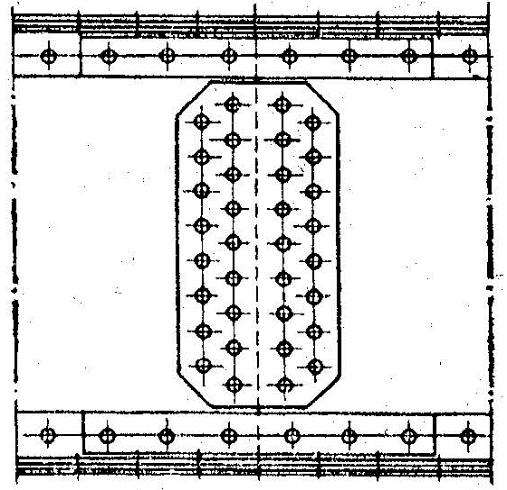

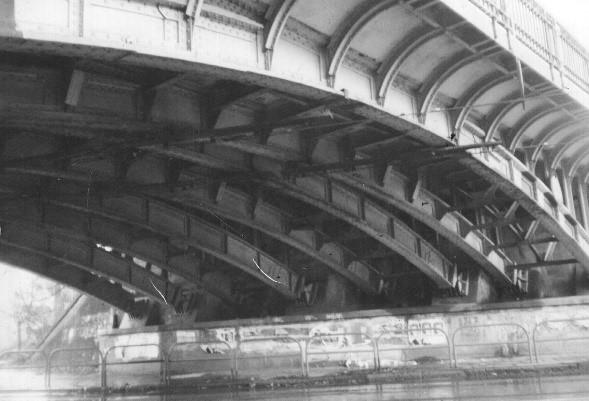

2 Zadanie 1. Na rysunku przedstawiono wiadukt wielodźwigarowy blachownicowy. wieloprzęsłowy blachownicowy. jednodźwigarowy kratowy. łukowy kratowy. Zadanie 2. Na rysunku przedstawiono schemat kratownicy, której elementami są pas dolny i górny oraz słupki, krzyżulce i wieszaki. filary, łożyska i przyczółki. pływaki boczne. cięgna i pylony. Zadanie 3. Przyrząd przedstawiony na rysunku należy zastosować do niwelacji terenu. wyznaczania ugięć. pomiaru kątów poziomych. wytyczania kątów prostych. Zadanie 4. Iloma śrubami zostały przymocowane dwustronne nakładki zgodnie z rysunkiem przedstawiającym styk środnika? 68 szt. 46 szt. 34 szt. 12 szt. Zadanie 5. Rozpiętością teoretyczną przęsła mostów jest odległość punktów podparcia przęsła. odległość między podporami mostu. długość całkowita przęsła mostu. długość konstrukcji przęsła. Strona 2 z 9

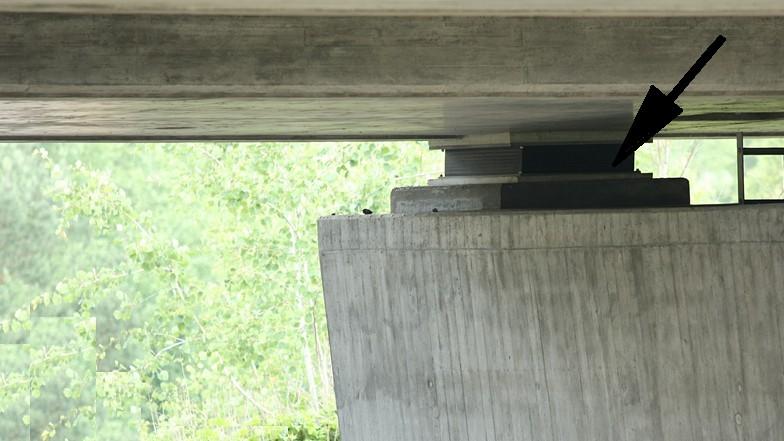

3 Zadanie 6. Który element mostu zaznaczono na rysunku strzałką? Korpus. Przegub. Głowicę. Łożysko. Zadanie 7. Na rysunku przedstawiono przekrój dźwigara mostowego teowego spawanego. teowego nitowanego. blachownicowego spawanego. blachownicowego nitowanego. Zadanie 8. Ile mieszanki betonowej należy zamówić do zabetonowania podpór mostu dwuprzęsłowego, jeżeli objętość jednego przyczółka wynosi 60 m 3, a filara 25 m 3? Zadanie m m m m 3 Ile dźwigarów należy przygotować do budowy mostu trójprzęsłowego dwudźwigarowego? Zadanie szt. 3 szt. 6 szt. 9 szt. Ile cementu należy przygotować do zabetonowania 6 m 3 konstrukcji mostowej, jeżeli na 1 m 3 mieszanki potrzeba 400 kg cementu? 1,2 t 2,4 t 12 t 24 t Strona 3 z 9

4 Zadanie 11. Na rysunku przedstawiono schemat montażu mostu prefabrykowanego metodą Zadanie 12. nasuwania przy pomocy pełnego rusztowania. nasuwania przy pomocy podpór ruchomych. wspornikową. nawisową. Podczas budowy wiaduktu w terenie zabudowanym otwory pod pale fundamentowe należy wykonać Zadanie 13. sondą statyczną. kafarem naziemnym. wiertnicą mechaniczną. młotem pneumatycznym. Urządzenie przedstawione na rysunku służy do wyginania prętów. prostowania prętów. sprężania konstrukcji. czyszczenia zbrojenia. Zadanie 14. Do bezpośredniego pomiaru szerokości toru kolejowego służy Zadanie 15. taśma. teodolit. toromierz. niwelator. Stożek opadowy należy zastosować do ustalania stopnia plastyczności mieszanki betonowej. sprawdzania konsystencji mieszanki betonowej. określania wytrzymałości mieszanki betonowej. określania stopnia zagęszczenia mieszanki. Strona 4 z 9

5 Zadanie 16. Zgodnie z rysunkiem minimalna grubość podsypki na obiektach inżynieryjnych wynosi Zadanie cm 220 cm 75 cm 35 cm Projekt technologii montażu konstrukcji obiektu mostowego należy wykonać Zadanie 18. w trakcie wyposażania mostu. podczas wykonywania remontów bieżących. po rozpoczęciu budowy mostu monolitycznego. przed rozpoczęciem budowy mostu prefabrykowanego. Szczelne ułożenie mieszanki w betonowanej konstrukcji obiektu mostowego należy zapewnić poprzez Zadanie 19. wibrowanie w trakcie układania mieszanki. wibrowanie po zakończeniu betonowania. stosowanie zaprawy o wilgotnej konsystencji. stosowanie podgrzewania mieszanki betonowej. Odbiór robót na budowie obiektu mostowego odbywa się Zadanie 20. na pisemny wniosek inspektora nadzoru budowlanego. po ustnym zgłoszeniu zakończenia robót przez wykonawcę. po telefonicznym zgłoszeniu zakończenia robót u inwestora. na wniosek wykonawcy po dokonaniu wpisu w dzienniku budowy. Podczas budowy obiektu mostowego o konstrukcji żelbetowej, przed ułożeniem mieszanki betonowej w deskowaniu, należy dokonać odbioru zbrojenia. podgrzać mieszankę betonową. sprawdzić wilgotność kruszywa. zabezpieczyć zbrojenie smarem. Strona 5 z 9

6 Zadanie 21. Szczegółowe rozliczenie materiałów zużytych przy budowie obiektu mostowego można wykonać na podstawie Zadanie 22. obmiaru robót. przedmiaru robót. kosztorysu budowy. dokumentacji technicznej. Który z przeglądów obiektu mostowego wykonuje się raz w roku? Zadanie 23. Bieżący. Okresowy. Nadzwyczajny. Eksploatacyjny. Teodolit należy zastosować do pomiaru Zadanie 24. strzałek ugięcia przęsła mostu. długości ciągu otwartego. kątów poziomych. różnic wysokości. Reper państwowy posiada dane dotyczące Zadanie 25 przydatności podłoża. poziomu posadowienia. osnowy wysokościowej. pomiarów sytuacyjnych. Do budowy obiektów mostowych należy zastosować beton o Zadanie 26. dużej nasiąkliwości. dużej wytrzymałości. małej wodoszczelności. małej mrozoodporności. W przypadku stwierdzenia w czasie obchodu obiektu mostowego luzów na śrubach łączących elementy konstrukcyjne należy położyć dodatkową warstwę farby. zastosować dodatkowe podkładki. połączyć je za pomocą spawania. dokręcić poluzowane śruby. Strona 6 z 9

7 Zadanie 27. Przy pomiarach kontrolnych obiektu mostowego stwierdzono przekroczenie dopuszczalnej wielkości strzałki ugięcia przęsła. Przyczyną tego zjawiska jest Zadanie 28. pęknięcie szyny w torze na moście. przeciążenie konstrukcji. uszkodzenie łożyska. osiadanie podpór. Wzmocnienie korpusów filarów mostu należy wykonać Zadanie 29. jako pilny remont główny. jako roboty konserwacyjne. w ramach przyszłej modernizacji obiektu. w trakcie najbliższej przebudowy obiektu. Do końca istnienia obiektu mostowego należy przechowywać Zadanie 30. dziennik budowy obiektu. książkę obiektu budowlanego. protokoły z przeglądów obiektu. protokoły odbiorów robót remontowych. Podczas wymiany mostownic na moście jednotorowym należy Zadanie 31. zastosować sygnał D6 zwolnić bieg. wstrzymać ruch pociągów na czas robót. ograniczyć prędkość przejeżdżających pociągów do 20 km/h. zredukować do minimum ilość przejeżdżających przez most pociągów. W celu utrzymania obiektu mostowego w dobrym stanie technicznym oraz w celu przeciwdziałania jego degradacji należy zaplanować Zadanie 32. częste oględziny. rozbudowę obiektu. konserwację bieżącą. modernizację wyposażenia. Każda konstrukcja tunelu musi być wyposażona w izolację przeciwwodną. bariery ochronne. ściany oporowe. łożyska stałe. Strona 7 z 9

8 Zadanie 33. W celu przygotowania powierzchni podpór mostu do torkretowania należy Zadanie 34. skuć i zetrzeć otulinę z całej powierzchni podpór. pokryć uszkodzoną powierzchnię zaprawą klejową. zagruntować całą powierzchnię podpór mleczkiem cementowym. oczyścić powierzchnię podpór z luźnych części betonu i spłukać wodą. Przy budowie mostu żelbetowego monolitycznego należy użyć rusztowań Zadanie 35. niosących. roboczych. przestawnych. montażowych. Na rysunku przedstawiono koparko-zgarniarkę. koparko-ładowarkę. koparkę podsiębierną. koparkę przedsiębierną. Zadanie 36. Które z zaleceń w kwestii ruchu na remontowanym obiekcie mostowym stosuje się podczas naprawy uszkodzonej izbicy mostu? Zadanie 37. Należy wprowadzić ograniczenie prędkości na obiekcie do 30 km/h. Należy wprowadzić ograniczenie prędkości na obiekcie do 50 km/h. Ruch kolejowy na obiekcie może odbywać się bez ograniczeń. Ruch kolejowy na obiekcie powinien być wstrzymany. Niezbędnym wyposażeniem mostu o długości większej niż 20 m są Zadanie 38. punkty oświetleniowe. stalowe odbojnice. wykusze. izbice. Wykusze na moście stosuje się ze względu na konstrukcję przęsła. w celu poprawienia nośności mostu. do przechowywania narzędzi i sprzętu w trakcie robót na moście. dla zabezpieczenia ludzi pracujących na moście w czasie przejazdu pociągu. Strona 8 z 9

9 Zadanie 39. Impregnacja mostownic polega na ich nasycaniu Zadanie 40. olejem kreozotowym. żywicą epoksydową. naftą oczyszczoną. emulsją asfaltową. Zgodnie z instrukcją Id-1 podczas spawania szyn na mostach należy ustawić sygnalistę. ograniczyć prędkość do 20 km/h. ograniczyć prędkość do 50 km/h. wstrzymać ruch pociągów sygnałem D1 Stój. Strona 9 z 9
