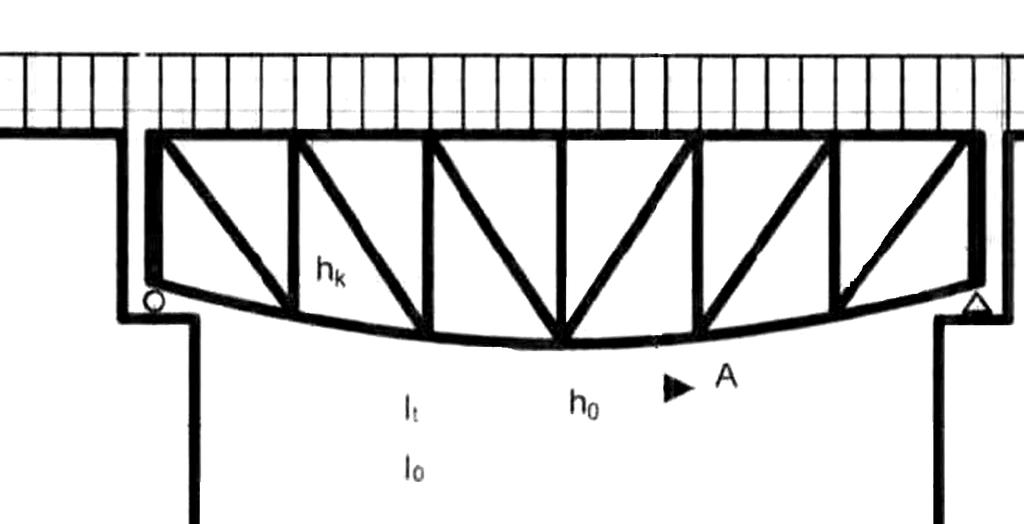

2 Zadanie 1. Na rysunku przedstawiono most czteroprzęsłowy. trójprzęsłowy. dwuprzęsłowy. jednoprzęsłowy. Zadanie 2. Na schemacie przęsła kratowego mostu z jazdą dołem strzałka wskazuje słupek. zastrzał. wieszak. krzyżulec. Zadanie 3. Na rysunku przedstawiono wiadukt posadowiony na fundamencie o konstrukcji ław pali. studni. kesonów. Zadanie 4. Przed przystąpieniem do betonowania konstrukcji mostu należy zgłosić wpisem do dziennika budowy zmiany wprowadzane do projektu. kolejność planowanych czynności. odbiór montażu deskowania i zbrojenia. zapotrzebowanie na mieszankę betonową. Strona 2 z 10

3 Zadanie 5. Który pal fundamentowy wzmacnia podłoże gruntowe? Zadanie 6. CF Franki. Straussa. Wolfsholza. Nisze w tunelach kolejowych należy zastosować nie rzadziej niż co Zadanie m 20 m 50 m 100 m Na rysunku przedstawiono montaż mostu metodą nawisową. wantową. nasuwania podłużnego nasuwania poprzecznego. Strona 3 z 10

4 Zadanie 8. Symbolem lt na rysunku oznaczono szerokość całkowitą przęsła. rozpiętość teoretyczną przęsła. długość eksploatacyjną przęsła. wysokość konstrukcyjną przęsła. Zadanie 9. Jeżeli fundamenty obiektu mostowego zakładane są w gruncie słabonośnym, to należy posadowić je na podciągach. podwalinach. belkach sprężonych. palach fundamentowych. Zadanie 10. Ile stali zbrojeniowej należy przygotować do wykonania sześciu filarów, jeżeli na jeden filar potrzeba kg? 2,8 t 5,6 t 16,8 t 33,6 t Zadanie 11. Ile mieszanki betonowej należy przygotować do zabetonowania przyczółków i filara mostu dwuprzęsłowego, jeżeli objętość przyczółka wynosi 35 m3, a filara 10 m3? 90 m3 80 m3 45 m3 35 m3 Strona 4 z 10

5 Zadanie 12. Ile dźwigarów potrzebnych będzie do budowy mostu trójprzęsłowego, w którym każde przęsło ma cztery dźwigary? Zadanie dźwigary. 9 dźwigarów. 12 dźwigarów. 24 dźwigary. W przypadku możliwości podmycia podpór mostowych należy zastosować przyczółki Zadanie 14. rozdzielcze z krótkim przęsłem. o skrzydłach równoległych. o skrzydłach skośnych. zatopione w nasypie. Do wykonania pali fundamentowych w grząskim gruncie poza terenem zabudowanym należy zastosować Zadanie 15. kafar. wiertnicę. świder talerzowy. młot pneumatyczny. Wysokość konstrukcyjna mostu to największa odległość mierzona pomiędzy Zadanie 16. niweletą drogi na moście a górną krawędzią przęsła. dolną krawędzią przęsła a niweletą drogi na moście. podstawą podpory a górną krawędzią przęsła. górną i dolną krawędzią przęsła. Jednym z niezbędnych pomiarów, które należy wykonać po wymianie mostownic i chodników na moście, jest pomiar Zadanie 17. szerokości toru. temperatury szyn. zużycia bocznego główek szyn. zużycia pionowego główek szyn. Które kruszywo należy zastosować do wykonania mieszanki betonowej przeznaczonej do wykonania elementów konstrukcji mostowych? Keramzyt. Dolomit. Elporyt. Bazalt. Strona 5 z 10

6 Zadanie 18. Na podstawie danych zawartych w tabeli oblicz łączną objętość mostownic, które należy przygotować, jeżeli podczas remontu obiektu mostowego planowana jest wymiana 15 mostownic typu II. 3,515 m3 2,625 m3 1,980 m3 1,750 m3 Typy mostownic Długość w m Objętość w m 3 Typ I Typ II Typ III ,132 0,175 0,234 Zadanie 19. W celu obniżenia zwierciadła wody gruntowej w gruntach o małym współczynniku filtracji należy zastosować drenaże. igłofiltry. studnie zbiorcze. pompy głębinowe. Zadanie 20. Jeżeli podczas przeglądu okresowego stwierdzono duże ubytki i luzy śrub w połączeniach węzłowych dźwigara kratowego stalowego mostu, to należy monitorować dźwigar w trakcie eksploatacji. ograniczyć prędkość pojazdów kolejowych. wstrzymać ruch na moście. obniżyć nośność mostu. Zadanie 21. Jeżeli po rozebraniu deskowania podpór mostowych widoczne są tzw. raki na konstrukcji, to oznacza, że świeży beton był źle pielęgnowany. zbyt wcześnie rozebrano deskowanie. zastosowano beton o zbyt słabej klasie. mieszanka betonowa została źle zawibrowana. Strona 6 z 10

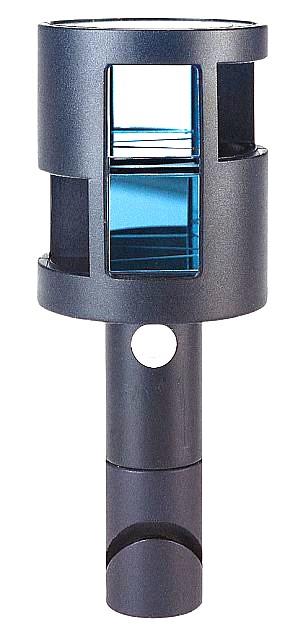

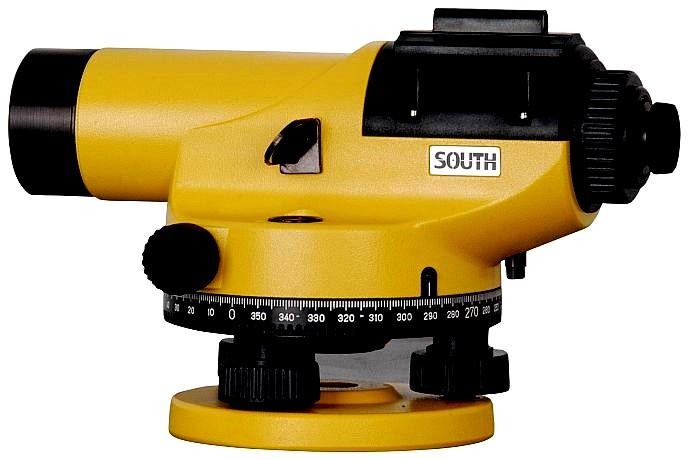

7 Zadanie 22. Którego urządzenia należy użyć do przeprowadzenia kontrolnych pomiarów sytuacyjno-wysokościowych związanych z budową obiektu mostowego? Zadanie 23. Odbiór eksploatacyjny mostu po remoncie jest odbiorem wstępnym, po dopuszczeniu obiektu do ruchu. wstępnym, przed dopuszczeniem obiektu do ruchu. ostatecznym, przed dopuszczeniem obiektu do ruchu. ostatecznym, po dwóch tygodniach użytkowania obiektu. Zadanie 24. Do pomiarów odkształceń elementów konstrukcji mostowych należy zastosować metodę emisji akustycznej. tensometrii elektrooporowej. ugięciomierzy indukcyjnych. przetworników indukcyjnych. Zadanie 25. Przeglądy okresowe obiektów mostowych wykonuje się co tydzień. co miesiąc. raz na rok. dwa razy w roku. Strona 7 z 10

8 Zadanie 26. Do pomiarów wysokościowych w terenie należy zastosować Zadanie 27. łatę niwelacyjną. tyczkę mierniczą. ruletkę geodezyjną. kompas geodezyjny. Pomiar kątów poziomych i pionowych należy wykonać Zadanie 28. teodolitem. niwelatorem. planimetrem. koordynatografem. Naprężenia w elementach konstrukcji żelbetowej mostu bada się Zadanie 29. sklerometrem tensometrem. manometrem. dynamometrem. Przy 0,1% nachyleniu poziomu powierzchni różnica wysokości toru na przeciwnych końcach mostu o długości 200 m wynosi Zadanie cm 2 cm 0,2 cm 0,02 cm Rysy, które powstały na korpusie filara, należy w pierwszej kolejności rozkuć i zatorkretować. zatrzeć zaprawą cementową. sprawdzić markami kontrolnymi. zgłosić do najbliższego planowanego remontu. Strona 8 z 10

9 Zadanie 31. Na rysunku przedstawiono fragment mostu o konstrukcji blachownicowej. kratownicowej. zespolonej. żelbetowej. Zadanie 32. Przyczyną powstawania pionowych rys na korpusie filara mostu jest Zadanie 33. uszkodzenie dylatacji. przeciążenie konstrukcji. korozja zbrojenia konstrukcji. podwyższenie poziomu wód gruntowych. Kiedy należy wymienić uszkodzone przęsło użytkowanego mostu? Zadanie 34. Podczas najbliższego remontu. W ramach planowanej modernizacji mostu. Niezwłocznie po stwierdzeniu uszkodzenia. Przy najbliższych robotach konserwacyjnych. Niezbędnym warunkiem dopuszczenia obiektu mostowego do ruchu kolejowego po zakończonym remoncie kapitalnym jest Zadanie 35. zakończenie wszystkich robót budowlanych. odbiór wszystkich robót remontowych. dokonanie próbnego obciążenia mostu. kontrola stanu torów na moście. Wymianę toru na moście w celu zwiększenia prędkości przejeżdżających pociągów należy zaliczyć do remontu obiektu. modernizacji obiektu. konserwacji bieżącej obiektu. utrzymania okresowego obiektu. Strona 9 z 10

10 Zadanie 36. Odległość osiowa dźwigarów głównych w moście z jazdą dołem zależy od Zadanie 37. skrajni taboru. skrajni budowli. wysokości dźwigara. rodzaju materiału przęsła. Na moście dwutorowym na jednym z torów będą wymieniane mostownice. Podczas tych robót na torze sąsiednim należy Zadanie 38. wstrzymać ruch pociągów na czas robót. utrzymać ruch według rozkładu jazdy. ograniczyć prędkość do 30 km/h. ograniczyć prędkość do 50 km/h. Modernizacja obiektu mostowego polega na Zadanie 39. wymianie nawierzchni na obiekcie. pomalowaniu konstrukcji stalowej mostu. naprawie popękanej konstrukcji żelbetowej. podwyższeniu parametrów użytkowych obiektu. Torkretowanie przyczółków mostu wykonuje się w celu usunięcia Zadanie 40. pęknięć pionowych na ścianie przedniej. ubytków na powierzchni konstrukcji. rys poziomych na skrzydłach mostu. skutków osiadania fundamentów. Oczyszczenie konstrukcji stalowej z uszkodzonej powłoki malarskiej przed następnym malowaniem najlepiej wykonać przy pomocy opalarki. szczotki. szlifierki. piaskarki. Strona 10 z 10
