1 9001: :2004 instrukcja użytkowania palników linii KOMA oraz SPECJAL WILKANOWO, EDYCJA II, CZERWIEC 2016

2 2 Instrukcja obsługi stanowi podstawowe wyposa- żenie palnika, z której treścią należy się zapoznać przed jego zainstalowaniem, uruchomieniem i użytkowaniem. W przypadku niezrozumienia instrukcji lub wątpliwości należy skontaktować się z producentem. 9001: :2004 PPUH KOMA Sp. z o.o. ul. Kukułcza 1 Wilkanowo k/zielonej Góry Świdnica POLAND Tel: (+48) Fax: (+48) koma@koma.zgora.pl sprzedaz@koma.zgora.pl koma.zgora.pl Dział Techniczny Tel: (+48) wew. 31, (+48) serwis@koma.zgora.pl

3 3 Spis treści 1. Budowa palnika Palniki do zakładek Objaśnienie oznakowania Przeznaczenie palnika ręcznego Urządzenia zabezpieczające Minimalne i maksymalne robocze ciśnienie gazu oraz nominalne wielkości przepływów Wyposażenie palnika Przygotowanie palnika do pracy Instrukcja obsługi palnika Instrukcja bezpieczeństwa Naprawy Warunki gwarancji Rys. 1. Budowa palnika jednodyszowego Rys. 2. Podzespoły rękojeści KOMA Rys. 3a. Palnik do zakładek PZ Rys. 3b. Palnik do zakładek PZW Rys. 4. Widok dolnej części palnika PZ1 i PZW od strony wylotu gazu (płomienia) Tabela 1. Podstawowe części składowe palnika Tabela 2. Podzespoły rękojeści KOMA Tabela 3. Łączniki palników SPECJAL, KOMA, D2, D3, D4, PT1, P Tabela 4. Dyfuzory KOMA, SPECJAL, TURBO PT1 oraz płaski P4 z dyszami.. 8 Tabela 5. Orientacyjne wielkości przepływu gazu palnego w palniku poszczególnych odmian

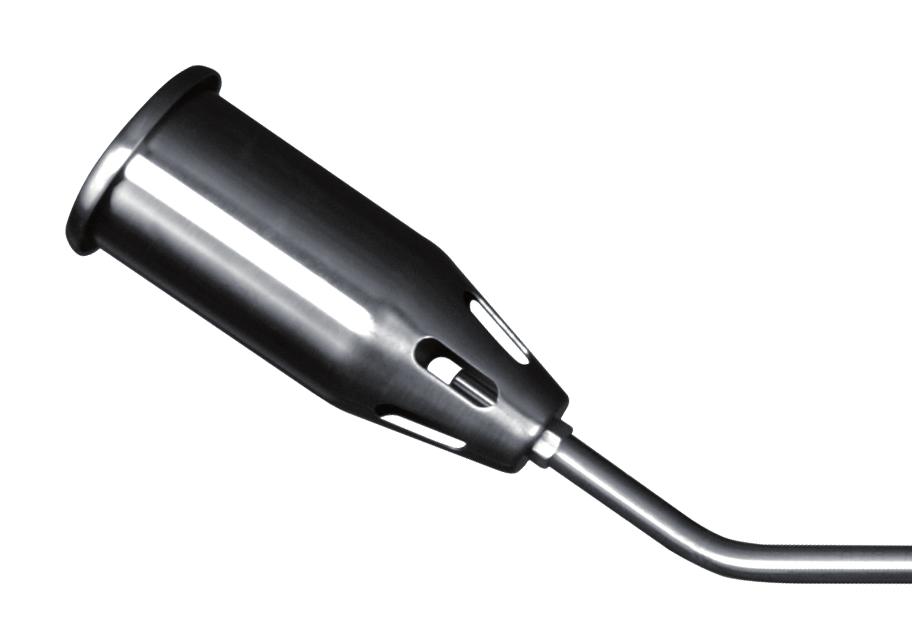

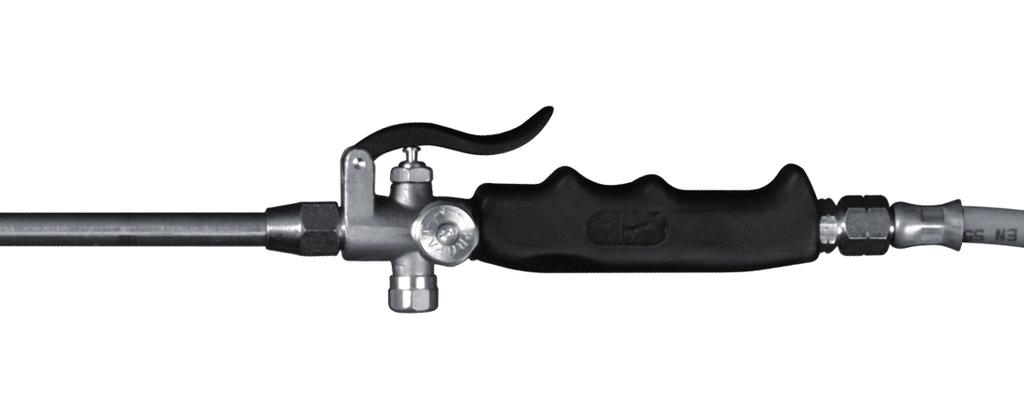

4 4 1. Budowa palnika Ogólny widok palnika przedstawiony jest na rys. 1. Nazwy podstawowych części składowych palnika zestawiono w tablicy Rys. 1. Budowa palnika jednodyszowego pozycja wg rys. nr 1 i 2 nazwa nr indeksu 1 korpus KOMA2 + rękojeść PP pokrętło zaworu PP popychacz kompletny PP spust EP dyfuzor tabela nr 4 40 dysza tabela nr 4 50 łącznik tabela nr 3 2 końcówka łącznika PP złączka G3/8L 8 pokrętło świeczki PP00426 Tabela 1. Podstawowe części składowe palnika

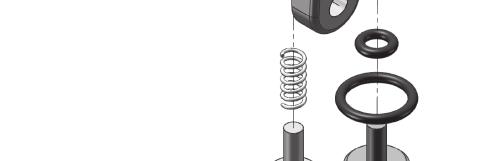

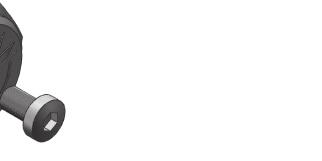

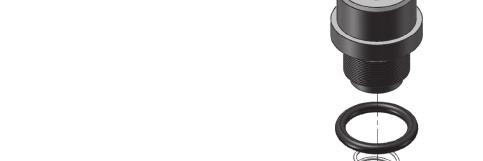

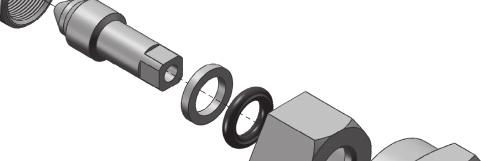

5 5 Rys. 2. Podzespoły rękojeści KOMA (indeks PP00288) nr element ilość indeks 1 korpus KOMA 2 + rękojeść 1 PP końcówka łącznika 1 PP oring 4 x 1,5 1 S kulka 6,4 1 S sprężyna zaworu 1 S oring 8 x 1,5 2 S świeczka 1 PP pokrętło świeczki 1 PP zaworek 1 PP pierścień 1 PP oring 5,3 x 2,4 1 S nakrętka dociskowa 1 PP pokrętło zaworu 1 PP oring 3 x 2 1 S sprężyna spustu 1 S grzybek 1 PP spust 1 EP kołek / dowel 1 PP śruba M3,5 + podkładka sprężysta 2 S popychacz kompletny 1 PP00387 Tabela 2. Podzespoły rękojeści KOMA

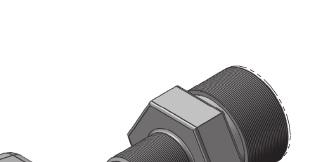

6 6 L L L-600 L-700 Nr indeksu SPECJAL KOMA Łącznik KOMA/SPECJAL L200 PP00224 Łącznik KOMA/SPECJAL L500 PP00227 Łącznik KOMA/SPECJAL L600 PP00229 Łącznik KOMA/SPECJAL L700 PP00231 Łącznik KOMA D2 L200 PP00484 D2 Łącznik KOMA D2 L500 PP00176 Łącznik KOMA D2 L600 PP00441 Łącznik KOMA D2 L700 PP00396 Łącznik KOMA D3 L500 PP00177 D3 Łącznik KOMA D3 L600 PP00442 Łącznik KOMA D3 L700 PP00443 Łącznik KOMA D4 L500 PP00178 D4 Łącznik KOMA D4 L600 PP00444 Łącznik KOMA D4 L700 PP00445 Łącznik KOMA PT1 L500 PP00388 PT1 Łącznik KOMA PT1 L600 PP00446 Łącznik KOMA PT1 L700 PP00447 Łącznik KOMA P4 L500 PP00389 P4 Łącznik KOMA P4 L600 PP00448 Łącznik KOMA P4 L700 PP00449 Tabela. 3. Łączniki palników SPECJAL, KOMA, D2, D3, D4, PT1, P4

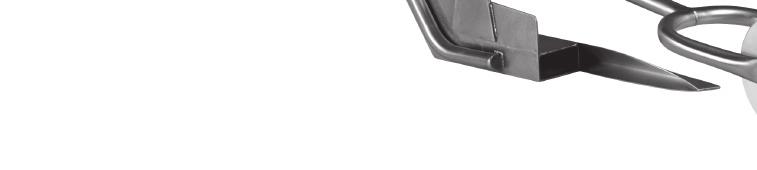

7 7 2. Palniki do zakładek Przygotowanie palników do pracy zgodnie z pkt Korpus palnika PZ1 2. Rękojeść 3. Korpus z zaworami 4. Rękojeść ruchoma Rys. 3a. Palnik do zakładek PZ Korpus palnika PZW 2. Rękojeść 3. Korpus z zaworami 4. Rękojeść ruchoma 5. wałek dociskowy wydłużacz wałka dociskowego 7. regulacja wysuwu wałka docisko-owego i jego kąta nachylenia Rękojeść ruchoma umożliwia dopasowanie palnika do wzrostu obsługującego 1 Rys. 3b. Palnik do zakładek PZW Dysza 2. Dyfuzor Rys. 4. Widok dolnej części palnika PZ1 i PZW od strony wylotu gazu (płomienia)

8 8 Nazwa części (zespołu) Nr indeksu Dyfuzor SPECJAL Ø 60 z dyszą PP00293 (dyfuzor) PP00249 (dysza) Dyfuzor SPECJAL Ø 50 z dyszą PP00298 (dyfuzor) PP00249 (dysza) Dyfuzor KOMA Ø 60 z dyszą PP00182 (dyfuzor) PP00241 (dysza) Dyfuzor KOMA Ø 50 z dyszą PP00181 (dyfuzor) PP00225 (dysza) Dyfuzor TURBO PT1 Ø 70 z dyszą PP00183 (dyfuzor) PP00275 (dysza) Dyfuzor płaski P4 z dyszą PP00333 (dyfuzor) PP00054 (dysza x 4 szt.) Tabela 4. Dyfuzory KOMA, SPECJAL, TURBO PT1 oraz płaski P4 z dyszami 3. Objaśnienie oznakowania Na rękojeści palnika naniesione są następujące oznakowania: KOMA znak fi rmowy producenta P kod literowy określający rodzaj stosowanego gazu palnego (P= skroplone gazy ropopochodne LPG, propan-butan w formie gazowej) Na dyfuzorze palnika naniesione są oznaczenia średnicy dyszy (np. Ø 50 lub Ø 60).

9 9 4. Przeznaczenie palnika ręcznego: - układanie pap termozgrzewalnych, - artystyczne gięcie na gorąco elementów metalowych, - rozmrażanie różnych przedmiotów, - wypalanie artystyczne drewna, - opalanie farb olejnych, lakierów, kitu itp., - spawanie tworzyw sztucznych, termoplastycznych, - oczyszczanie z lodu schodów i chodników, - opalanie tusz zwierzęcych, - inne operacje, do realizacji których wymagana jest skoncentrowana energia cieplna. 5. Urządzenia zabezpieczające Do prawidłowego działania palnika i bezpiecznej eksploatacji zastosowane są reduktory (912L lub M50V/ST) z bezpiecznikiem. Szczegółowa instrukcja obsługi reduktorów dostępna jest na stronie producenta 6. Minimalne i maksymalne robocze ciśnienie gazu oraz nominalne wielkości przepływów W tabeli 5 zestawione są wartości ciśnień roboczych oraz nominalne wielkości przepływu propanu-butanu przez palnik. Tabela 5. Orientacyjne wielkości przepływu gazu palnego w palniku poszczególnych odmian. typ Natężenia przepływu gazu palnego (m 3 /godz.) przy ciśnieniu gazu: nasadki 0,015 MPa 0,05 MPa 0,08 MPa 0,20 MPa 0,15 MPa 0,30 MPa L 200 0,40 0,65 0,93 1, L 500 0,40 0,65 0,93 1, L 700 0,40 0,65 0,93 1, D ,95 3,61 D ,50 3,78 W-6 (WP-6) ,79 4,84 Uwaga: Maksymalny pobór gazu palnego z jednej butli 33 kg nie powinien przekraczać przy pracy ciągłej palnika 0,68 m3 /godz. Po przekroczeniu tej wartości należy stosować częste przerwy w pracy palnika względnie korzystać z baterii butli z gazem palnym.

10 10 7. Wyposażenie palnika wąż gumowy - tłoczny do propanu-butanu (PN-EN ISO 3821/PN-EN 559) o barwie pomarańczowej, średnicy wewnętrznej 6,3 mm i długości 5 m lub 10 m z odgiętką sprężystą, zamocowany do końcówki obrotowej na rękojeści złączką G3/8L, służący do doprowadzenia gazu od reduktora umocowanego na butli z gazem palnym do rękojeści palnika. Odgiętka sprężysta zabezpiecza przed łamaniem się węża a końcówka obrotowa zapobiega przed skręcaniem się węża w trakcie pracy. reduktor - o regulacji 0-0,4 MPa z wbudowanym zaworem zabezpieczającym przed skutkami uszkodzenia węża przeznaczony do obniżania zmiennego ciśnienia wlotowego i utrzymania na możliwie stałym poziomie ciśnienia wylotowego; króciec wylotowy reduktora połączony jest z wężem gumowym, którego drugi koniec połączony jest z rękojeścią palnika. 8. Przygotowanie palnika do pracy Przed rozpoczęciem pracy należy wykonać poniższe czynności. 1). Sprawdzić stan techniczny zaworu i uszczelek na zaworze butli, w przypadku braków lub uszkodzeń zaniechać użytkowania butli. 2). Skompletować palnik, wąż i reduktor. 3). Dokręcić reduktor do zaworu butli i mocno dokręcić nakrętkę. 4). Zakręcić zawór pokrętłem (13; rys. 1 i 2) przy rękojeści palnika. 5). Odkręcić zawór butli z gazem. 6). W przypadku wyczucia zapachu gazu należy sprawdzić szczelność połączeń. 7). Odkręcić pokrętło zaworu (13; rys. 1 i 2) na rękojeści palnika i zapalić palnik. 8). Wyregulować żądaną ilość gazu wypływającego z dyszy palnika. 9). W przypadku zbyt małego płomienia świeczki, należy wyregulować go pokrętłem (8; rys. 1 i 2). Palnik wyregulowany w sposób opisany w punkcie 7 jest przygotowany do eksploatacji. 9. Instrukcja obsługi palnika Palnik powinien być obsługiwany wyłącznie przez osoby, które zapoznały się z niniejszą instrukcją lub osoby przeszkolone przez pracodawcę w zakresie prawi dłowej i bezpiecznej eksploatacji. Przerwy w pracy: - w przypadku krótkich przerw w pracy wystarczy zwolnić nacisk na spust; - w przypadku długich przerw w pracy palnika należy postąpić jak w czasie zakończenia pracy z palnikiem. Zakończenie pracy palnika: - zwolnić nacisk na spust, - odczekać aż zgaśnie płomień palnika, - zakręcić pokrętło (13; rys. 1 i 2), - odkręcić przyłącza znajdujące się na końcach węża gumowego, - odkręcić reduktor butlowy, zwinąć przewód i odłożyć palnik w bezpieczne miejsce, przeznaczone do jego przechowywania.

11 Instrukcja bezpieczeństwa - przygotowanie palnika do pracy musi nastąpić zgodnie z pkt. 8 niniejszej instrukcji, - w przypadku pracy w pomieszczeniach zamkniętych musi być zainstalowana sprawnie działająca wentylacja, w czasie pracy palnika nie wolno kierować płomienia na wąż gumowy doprowadzający propan-butan do rękojeści palnika ani na butlę z propanem-butanem znajdującą się na stanowisku pracy, - zabrania się używania palnika w pobliżu zbiorników z paliwem, materiałami łatwopalnymi, materiałami wybuchowymi itp., - zabrania się używania palnika pod maską komory silnikowej pojazdów kołowych itp., - w przypadku stwierdzenia nieszczelności zaworów lub połączeń elementów palnika, należy zakończyć pracę i usunąć przyczynę nieszczelności, - szczelności palnika i węża gumowego nie wolno sprawdzać płomieniem, - palnik i wąż gumowy nie może być poddawany przez dłuższe okresy działaniu promieni słonecznych lub innych źródeł ciepła ze względu na przyspieszenie procesu starzenia elementów gumowych palnika, - w przypadku stwierdzenia uszkodzeń mechanicznych lub zestarzałych elementów gumowych należy bezwzględnie dokonać ich zamiany na nowe, - w czasie przerw w eksploatacji palnika musi on być przechowywany w miejscu wyznaczonym, które spełnia wszystkie wymogi aktualnych przepisów BHP i p-poż. Przed każdorazowym przystąpieniem do pracy należy sprawdzić stan techniczny palnika (szczelność połączeń, jakość węża i jego przyłączy). 11. Naprawy W przypadku stwierdzenia uszkodzenia którejkolwiek części składowej palnika, należy wymienić ją na nową (produkcji KOMA). Zabronione jest stosowanie części zamiennych wykonanych we własnym zakresie lub pochodzących od innych dostawców (w przeciwnym razie reklamacja nie będzie uwzględniana). 12. Warunki gwarancji 1. [Gwarant] Gwarancji udziela KOMA Sp. z o.o. z siedzibą w Wilkanowie ul. Kukułcza 1, Świdnica, wpisana do rejestru przedsiębiorców Krajowego Rejestru Sądowego, której akta rejestrowe prowadzi Sąd Rejonowy w Zielonej Górze pod numerem KRS: , posiadająca kapitał zakładowy w wysokości ,00 zł, opłacony w całości, oraz nr NIP: [dalej Gwarant ]. 2. [Gwarancja] W zakresie i na zasadach przewidzianych w niniejszych Warunkach Gwarancji Gwarant udziela Gwarancji prawidłowego działania sprzętu wyprodukowanego przez Gwaranta, używanego zgodnie z jego przeznaczeniem i zasadami używania, określonymi w instrukcji obsługi oraz zobowiązuje się do bezpłatnego usunięcia wad fi zycznych, wynikłych z przyczyn tkwiących w sprzęcie, które zostaną ujawnione i zostaną zgłoszone przed upływem terminu gwarancji [dalej Gwarancja ]. 3. [Termin Gwarancji] Termin Gwarancji wynosi 2 lata od chwili przejęcia towaru przez Kupującego od Producenta lub jego partnera handlowego. Po upływie gwarancji gwarant świadczy odpłatnie usługi serwisowe.
