1 Dziękujemy za zakup naszego urządzenia CC-1/2 jest nowoczesnym, w pełni zautomatyzowanym urządzeniem do prowadzenia statystyk odwiedzin placówki. Dzięki zastosowaniu zaawansowanych rozwiązań oraz najnowszych technologii, licznik CC-1/2 zadowoli nawet najbardziej wymagających klientów. Rozbudowane oprogramowanie dostarczane wraz z urządzeniem pozwala na automatyczne generowanie czytelnych raportów w formie plików PDF i XLS na dysku komputera. Nasze oprogramowanie oferuje dodatkowo możliwość wysyłania raportów na wskazany adres mailowy. Interfejs USB pozwala na łatwą instalację urządzenia. Dodatkowe akcesoria umożliwiają pracę z czujnikiem przewodowym jak i bezprzewodowym. Rozbudowana funkcjonalność oraz intuicyjna obsługa sprawią że nasz licznik znajdzie zastosowanie w każdej placówce. Cechy: - zakres zliczania do osób - regulowana czułość urządzenia konfigurowana przez USB - możliwość wyłączenia LCD w celu ukrycia wyników zliczania - powiadomienie dźwiękowe o wejściu lub wyjściu klienta (włączane za pomocą terminala USB) - alarm zasłonięcia lub braku bariery podczerwieni zapisywany wraz z ilością wystąpień w pamięci (czujniki przewodowe) - pamięć nieulotna wyników obu liczników (User i Total) - reset poprzez pilot zdalnego sterowania lub USB (opcjonalne) - raportowanie błędów na PC lub LCD po każdym resecie licznika User - kompatybilność z czujnikami refleksyjnymi Omron, Cedes oraz czujnikami bezprzewodowymi Exon - dedykowane oprogramowanie w cenie urządzenia Dane techniczne: Napięcie zasilania : 5V DC Pobór prądu : 300mA Minimalne napięcie przełączania : 4,5V Czułość licznika(opóźnienie) : ms Interfejs PC : USB Parametry transmisji: 9600,8,N,1 (COM przydzielany automatycznie) Wymiary : dł.107mm/szer.68mm/grub.25mm Waga : 106 gram Pilot (opcjonalnie) Bateria 3V CR2032 Wymiary: 45mm Waga : 13gram

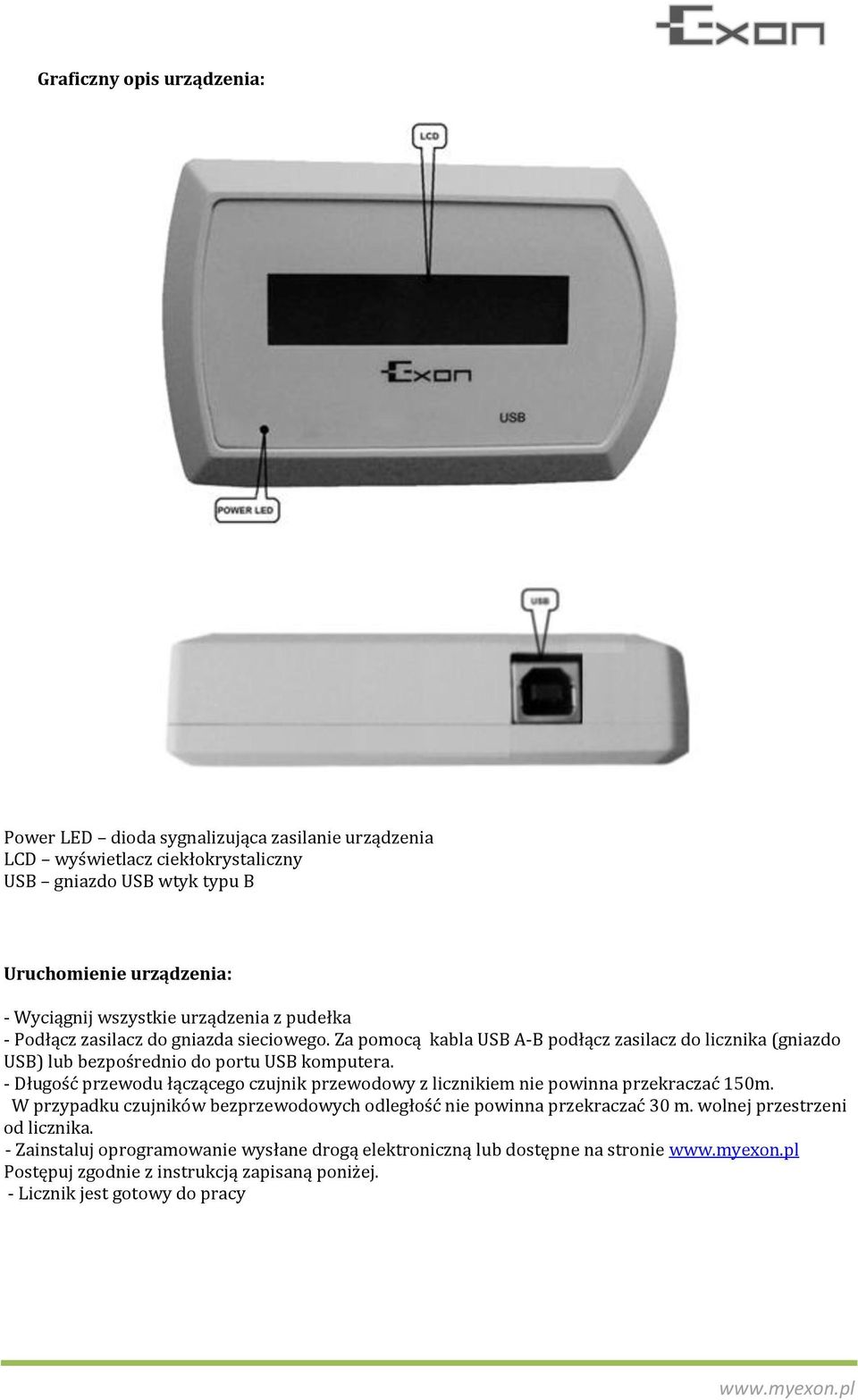

2 Graficzny opis urządzenia: Power LED dioda sygnalizująca zasilanie urządzenia LCD wyświetlacz ciekłokrystaliczny USB gniazdo USB wtyk typu B Uruchomienie urządzenia: - Wyciągnij wszystkie urządzenia z pudełka - Podłącz zasilacz do gniazda sieciowego. Za pomocą kabla USB A-B podłącz zasilacz do licznika (gniazdo USB) lub bezpośrednio do portu USB komputera. - Długość przewodu łączącego czujnik przewodowy z licznikiem nie powinna przekraczać 150m. W przypadku czujników bezprzewodowych odległość nie powinna przekraczać 30 m. wolnej przestrzeni od licznika. - Zainstaluj oprogramowanie wysłane drogą elektroniczną lub dostępne na stronie Postępuj zgodnie z instrukcją zapisaną poniżej. - Licznik jest gotowy do pracy

3 Oprogramowanie urządzenia Poniżej znajduje się opis instalacji oprogramowania działającego wyłącznie z licznikiem CC-1/2 firmy Exon. 1. Zainstaluj program Java włączając link znajdujący się poniżej. Oprogramowanie jest w pełni darmowe Podłącz licznik do komputera 3. Poczekaj, aż sterownik automatycznie się zainstaluje. Jeśli sterownik nie zainstaluje się automatycznie, zainstaluj sterownik magistrali portu szeregowego FTDI FT232 ręcznie. Znajduje się on w folderze "sterownik FT232" Jeśli sterownik nie zainstaluje się poprawnie należy pobrać nowy sterownik ze strony producenta znajdujący się pod linkiem: 4. Uruchom ponownie komputer 5. Uruchom aplikację "ExonPL.jar" 6. Po uruchomieniu program automatycznie zostanie zminimalizowany do paska zadań. 7. Wyłączenie programu dostępne jest jedynie poprzez "menadżer urządzeń" oprogramowania Windows. Istnieje możliwość automatycznego uruchomienia programu wraz włączeniem komputera. Należy w tym celu skopiować skrót programu do odpowiedniego folderu systemu operacyjnego(auto-run). 8.Dedykowane oprogramowanie przeznaczone do licznika klientów firmy Exon jest gotowe do użycia. Graficzny opis urządzenia a) Ustawienia

4 - Wartości z obu liczników wyświetlane są w kolumnie po lewej stronie okna. Wyniki te są dokładnie takie same jak na LCD. - Użytkownik - należy podać nazwę użytkownika lub nazwę placówki w której pracuje licznik. - Lokalizacja - należy wpisać ulicę na której znajduje się licznik. Uwaga: uzupełnienie w/w pól nie jest wymagane do popranej pracy oprogramowania oraz do wysłania raportów na wskazany adres należy podać poprawny adres na który mają zostać wysłane raporty wraz ze statystykami. - Godzina wysłania raportów - za pomocą dwóch okienek (H:M) należy wybrać godzinę wysłania raportów. - Raporty dzienny - wysyłany jest tylko za obecny dzień pracy urządzenia o ustalonej przez użytkownika godzinie. Jeżeli o ustalonej godzinie wysłania raportu komputer będzie wyłączony, raport zostanie wysłany natychmiast po ponownym uruchomieniu programu. - Raport tygodniowy - raport tygodniowy wysyłany jest w każdy poniedziałek automatycznie po uruchomieniu programu za poprzedni tydzień pracy urządzenia. - Raport miesięczny - raport miesięczny wysyłany jest automatycznie pierwszego dnia nowego miesiąca, za miesiąc poprzedni od razu po uruchomieniu programu. b) Raporty

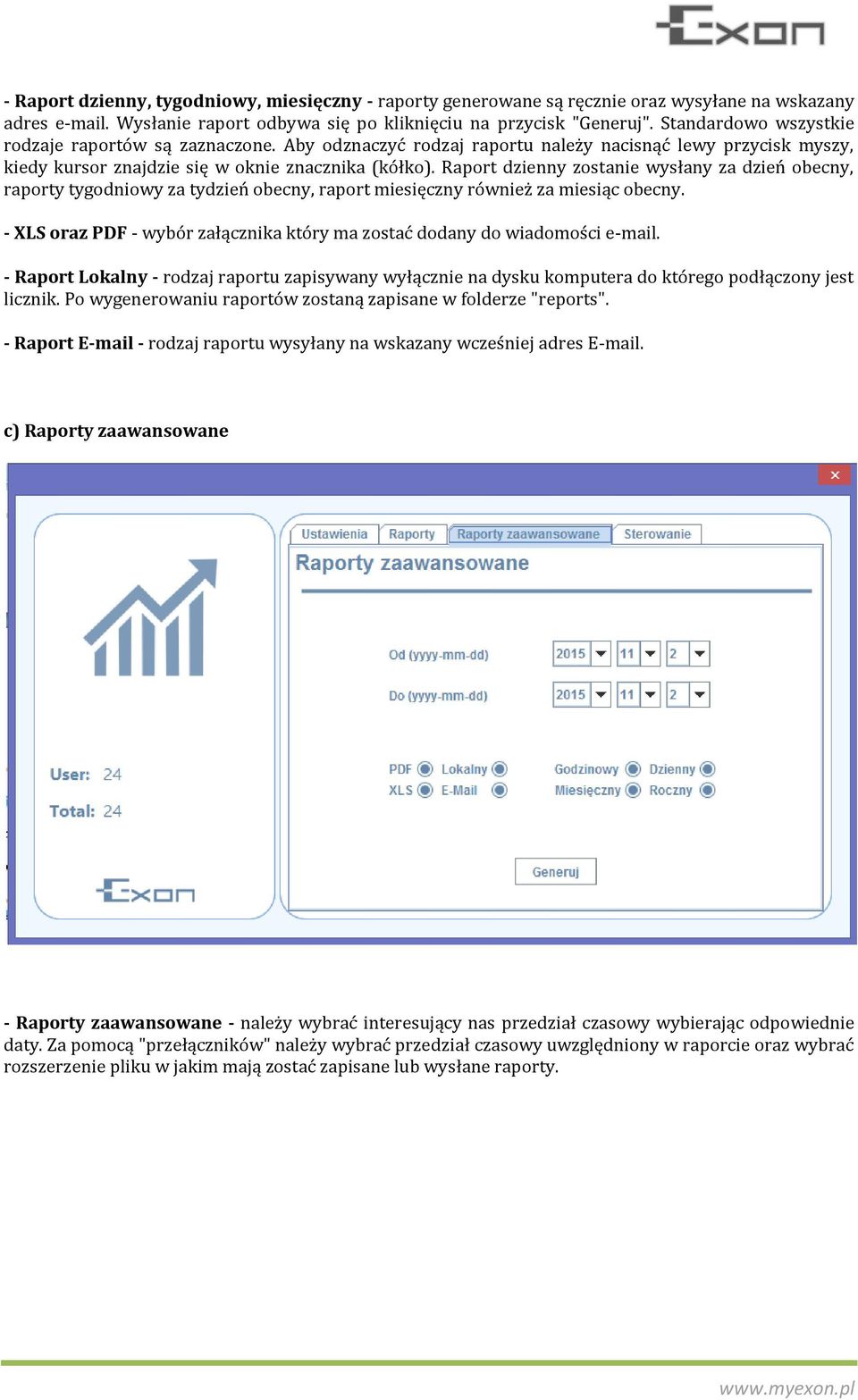

5 - Raport dzienny, tygodniowy, miesięczny - raporty generowane są ręcznie oraz wysyłane na wskazany adres . Wysłanie raport odbywa się po kliknięciu na przycisk "Generuj". Standardowo wszystkie rodzaje raportów są zaznaczone. Aby odznaczyć rodzaj raportu należy nacisnąć lewy przycisk myszy, kiedy kursor znajdzie się w oknie znacznika (kółko). Raport dzienny zostanie wysłany za dzień obecny, raporty tygodniowy za tydzień obecny, raport miesięczny również za miesiąc obecny. - XLS oraz PDF - wybór załącznika który ma zostać dodany do wiadomości . - Raport Lokalny - rodzaj raportu zapisywany wyłącznie na dysku komputera do którego podłączony jest licznik. Po wygenerowaniu raportów zostaną zapisane w folderze "reports". - Raport - rodzaj raportu wysyłany na wskazany wcześniej adres . c) Raporty zaawansowane - Raporty zaawansowane - należy wybrać interesujący nas przedział czasowy wybierając odpowiednie daty. Za pomocą "przełączników" należy wybrać przedział czasowy uwzględniony w raporcie oraz wybrać rozszerzenie pliku w jakim mają zostać zapisane lub wysłane raporty.

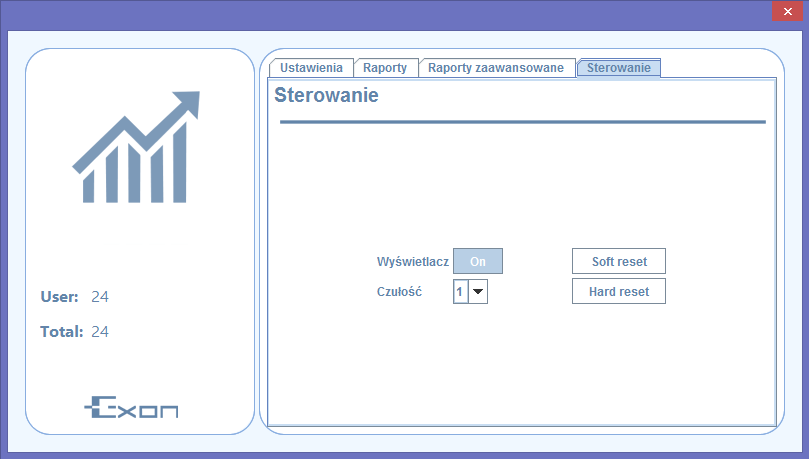

6 d) Sterowanie - Sterowanie - w tym oknie istnieje możliwość wyłączenia LCD w celu ukrycia wyników zliczania. Ustawienie określonej czułości odbywa się poprzez wybór odpowiedniej liczby. Liczbie 1 odpowiada czułość najniższa, 2 to czułość średnia, natomiast 3 odpowiada za czułość najwyższą. Możliwe jest także resetowanie wyników zliczania widocznych na LCD oraz w programie. Służy do tego przycisk "Soft reset". Za jego pomocą możliwe jest resetowanie licznika tymczasowego "User". Za pomocą przycisku "Hard reset" zostanie wyzerowana kompletna pamięć licznika oraz dotychczasowa baza danych zapisana na dysku komputera. Uwaga, aby wyzerować licznik za pomocą funkcji "Hard reset" konieczne jest podanie hasła zabezpieczającego. UWAGA!!! Licznik nie prowadzi rejestru daty i godziny, dane te pobierane są przez program z systemu operacyjnego, dostęp do pełnego raportu jest tylko wtedy gdy licznik jest podłączony do komputera i uruchomiony jest program. Wszystkie zmiany wprowadzone w oprogramowanie np. wpisanie adresu na który maja być generowane raporty oraz nazwę lokalizacji zostają automatycznie zapisane w programie. W folderze "reports" zapisują się wszystkie wygenerowane raporty ustawione datami wykonania raportu. Reset całkowity urządzenia dostępny jest jedynie po wpisaniu hasła zabezpieczającego ustawionego fabrycznie. Hasła nie można zmienić. Należy uważać aby nie dostało się w niepowołane ręce. Hasło: "exon"

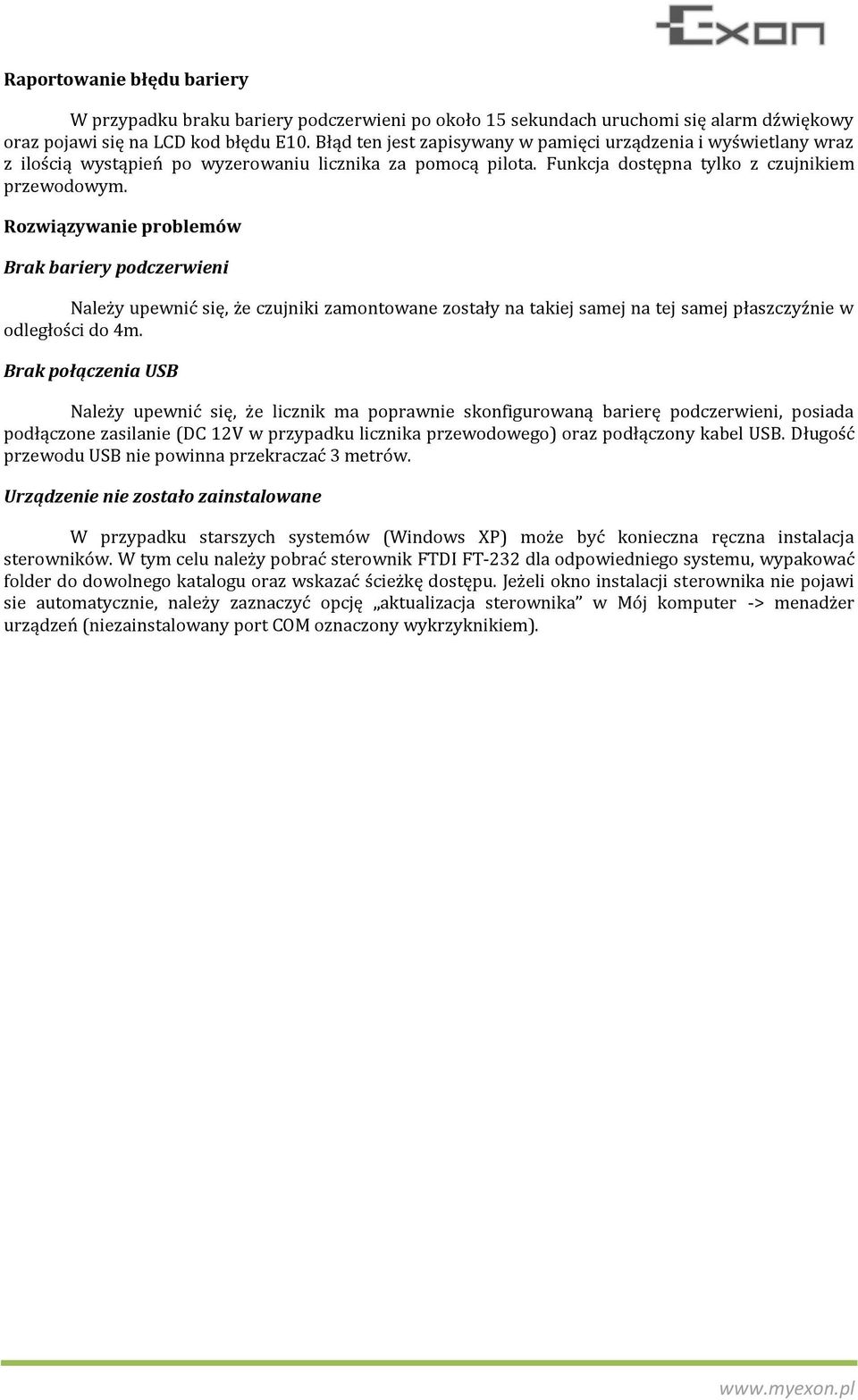

7 Raportowanie błędu bariery W przypadku braku bariery podczerwieni po około 15 sekundach uruchomi się alarm dźwiękowy oraz pojawi się na LCD kod błędu E10. Błąd ten jest zapisywany w pamięci urządzenia i wyświetlany wraz z ilością wystąpień po wyzerowaniu licznika za pomocą pilota. Funkcja dostępna tylko z czujnikiem przewodowym. Rozwiązywanie problemów Brak bariery podczerwieni Należy upewnić się, że czujniki zamontowane zostały na takiej samej na tej samej płaszczyźnie w odległości do 4m. Brak połączenia USB Należy upewnić się, że licznik ma poprawnie skonfigurowaną barierę podczerwieni, posiada podłączone zasilanie (DC 12V w przypadku licznika przewodowego) oraz podłączony kabel USB. Długość przewodu USB nie powinna przekraczać 3 metrów. Urządzenie nie zostało zainstalowane W przypadku starszych systemów (Windows XP) może być konieczna ręczna instalacja sterowników. W tym celu należy pobrać sterownik FTDI FT-232 dla odpowiedniego systemu, wypakować folder do dowolnego katalogu oraz wskazać ścieżkę dostępu. Jeżeli okno instalacji sterownika nie pojawi sie automatycznie, należy zaznaczyć opcję aktualizacja sterownika w Mój komputer -> menadżer urządzeń (niezainstalowany port COM oznaczony wykrzyknikiem).

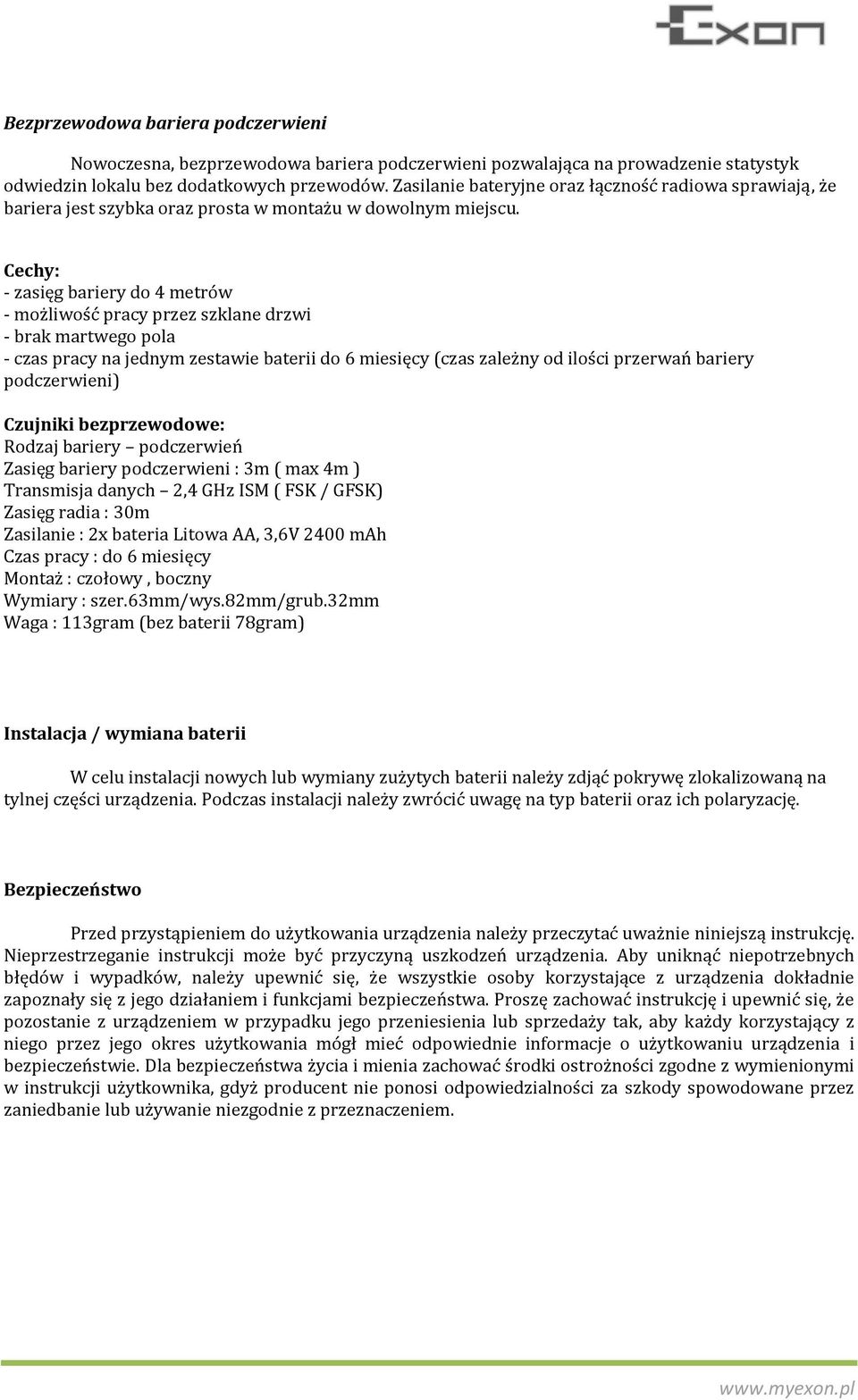

8 Bezprzewodowa bariera podczerwieni Nowoczesna, bezprzewodowa bariera podczerwieni pozwalająca na prowadzenie statystyk odwiedzin lokalu bez dodatkowych przewodów. Zasilanie bateryjne oraz łączność radiowa sprawiają, że bariera jest szybka oraz prosta w montażu w dowolnym miejscu. Cechy: - zasięg bariery do 4 metrów - możliwość pracy przez szklane drzwi - brak martwego pola - czas pracy na jednym zestawie baterii do 6 miesięcy (czas zależny od ilości przerwań bariery podczerwieni) Czujniki bezprzewodowe: Rodzaj bariery podczerwień Zasięg bariery podczerwieni : 3m ( max 4m ) Transmisja danych 2,4 GHz ISM ( FSK / GFSK) Zasięg radia : 30m Zasilanie : 2x bateria Litowa AA, 3,6V 2400 mah Czas pracy : do 6 miesięcy Montaż : czołowy, boczny Wymiary : szer.63mm/wys.82mm/grub.32mm Waga : 113gram (bez baterii 78gram) Instalacja / wymiana baterii W celu instalacji nowych lub wymiany zużytych baterii należy zdjąć pokrywę zlokalizowaną na tylnej części urządzenia. Podczas instalacji należy zwrócić uwagę na typ baterii oraz ich polaryzację. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie niniejszą instrukcję. Nieprzestrzeganie instrukcji może być przyczyną uszkodzeń urządzenia. Aby uniknąć niepotrzebnych błędów i wypadków, należy upewnić się, że wszystkie osoby korzystające z urządzenia dokładnie zapoznały się z jego działaniem i funkcjami bezpieczeństwa. Proszę zachować instrukcję i upewnić się, że pozostanie z urządzeniem w przypadku jego przeniesienia lub sprzedaży tak, aby każdy korzystający z niego przez jego okres użytkowania mógł mieć odpowiednie informacje o użytkowaniu urządzenia i bezpieczeństwie. Dla bezpieczeństwa życia i mienia zachować środki ostrożności zgodne z wymienionymi w instrukcji użytkownika, gdyż producent nie ponosi odpowiedzialności za szkody spowodowane przez zaniedbanie lub używanie niezgodnie z przeznaczeniem.

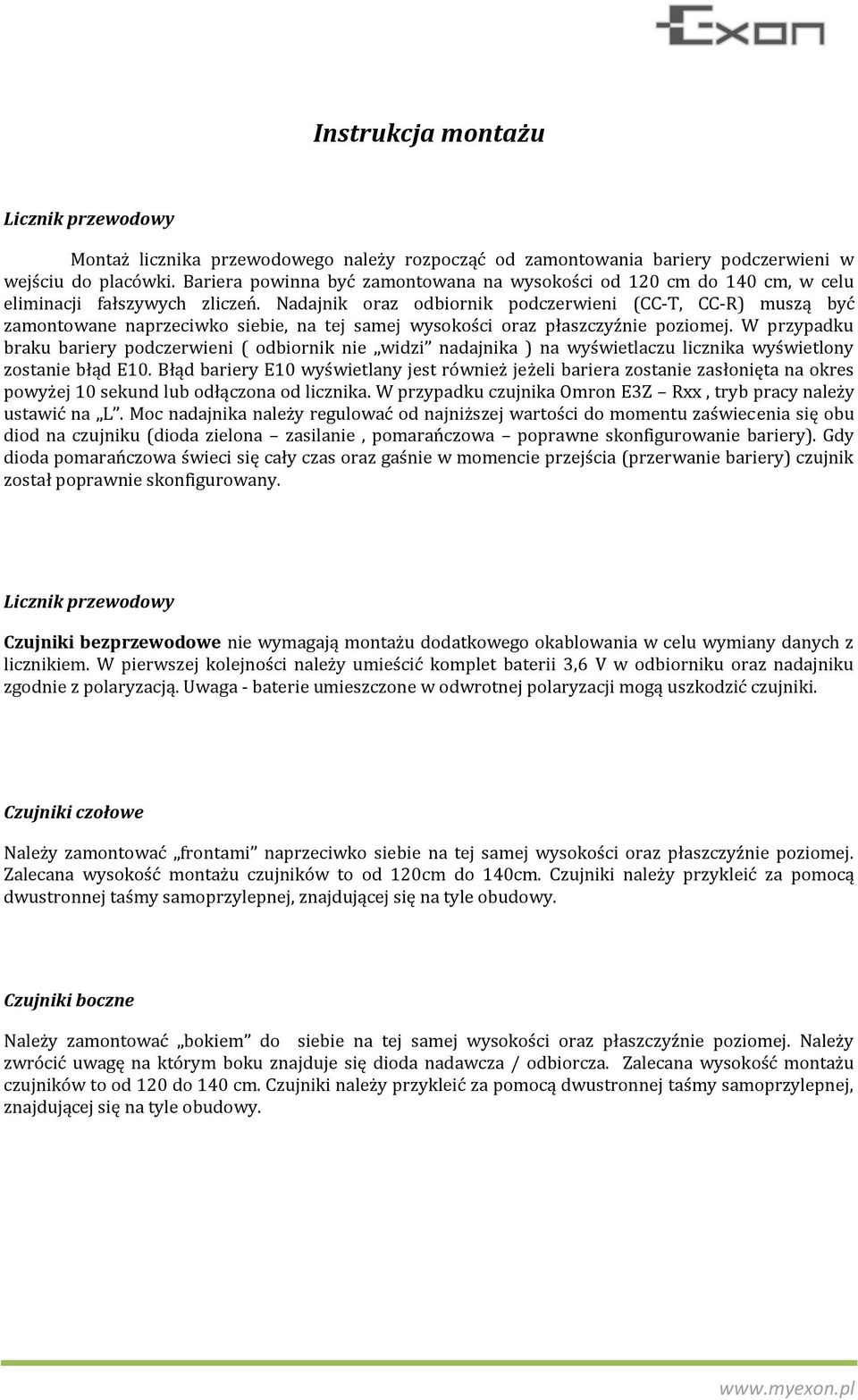

9 Instrukcja montażu Licznik przewodowy Montaż licznika przewodowego należy rozpocząć od zamontowania bariery podczerwieni w wejściu do placówki. Bariera powinna być zamontowana na wysokości od 120 cm do 140 cm, w celu eliminacji fałszywych zliczeń. Nadajnik oraz odbiornik podczerwieni (CC-T, CC-R) muszą być zamontowane naprzeciwko siebie, na tej samej wysokości oraz płaszczyźnie poziomej. W przypadku braku bariery podczerwieni ( odbiornik nie widzi nadajnika ) na wyświetlaczu licznika wyświetlony zostanie błąd E10. Błąd bariery E10 wyświetlany jest również jeżeli bariera zostanie zasłonięta na okres powyżej 10 sekund lub odłączona od licznika. W przypadku czujnika Omron E3Z Rxx, tryb pracy należy ustawić na L. Moc nadajnika należy regulować od najniższej wartości do momentu zaświecenia się obu diod na czujniku (dioda zielona zasilanie, pomarańczowa poprawne skonfigurowanie bariery). Gdy dioda pomarańczowa świeci się cały czas oraz gaśnie w momencie przejścia (przerwanie bariery) czujnik został poprawnie skonfigurowany. Licznik przewodowy Czujniki bezprzewodowe nie wymagają montażu dodatkowego okablowania w celu wymiany danych z licznikiem. W pierwszej kolejności należy umieścić komplet baterii 3,6 V w odbiorniku oraz nadajniku zgodnie z polaryzacją. Uwaga - baterie umieszczone w odwrotnej polaryzacji mogą uszkodzić czujniki. Czujniki czołowe Należy zamontować frontami naprzeciwko siebie na tej samej wysokości oraz płaszczyźnie poziomej. Zalecana wysokość montażu czujników to od 120cm do 140cm. Czujniki należy przykleić za pomocą dwustronnej taśmy samoprzylepnej, znajdującej się na tyle obudowy. Czujniki boczne Należy zamontować bokiem do siebie na tej samej wysokości oraz płaszczyźnie poziomej. Należy zwrócić uwagę na którym boku znajduje się dioda nadawcza / odbiorcza. Zalecana wysokość montażu czujników to od 120 do 140 cm. Czujniki należy przykleić za pomocą dwustronnej taśmy samoprzylepnej, znajdującej się na tyle obudowy.

10 Uwaga Bariery podczerwieni nie należy montować w miejscu otwierania skrzydeł drzwi. Taka sytuacja spowoduje przekłamanie wyników z powodu zliczania otwieranych drzwi. Czujniki wtedy należy zamontować tak, aby bariera podczerwieni nie obejmowała otwartych skrzydeł. Bariery przewodowej oraz bezprzewodowej nie powinno montować się w bezpośrednim sąsiedztwie akustycznych oraz radiowych bramek antykradzieżowych. Zasięg bariery bezprzewodowej od licznika wynosi do 30 metrów otwartej przestrzeni. Odległość może zmniejszyć się w przypadku przeszkód na drodze sygnału tj. meble, ściana itp. Licznik bezprzewodowy nie powinien być montowany w bezpośrednim sąsiedztwie innych urządzeń pracujących na częstotliwości 2,4 GHz Maksymalna szerokość wejścia w przypadku bariery bezprzewodowej wynosi 4 metry. Baterie 2 x AA 3,6V, 2400 mah wystarczają do 6 miesięcy pracy bariery. Czas ten zmniejsza się wraz z częstotliwością przerwań bariery. Bariera podczerwieni nie powinna być montowana w sąsiedztwie źródeł promieniowania podczerwonego lub światła o wysokiej częstotliwość jak: lampy jarzeniowe, świetlówki, kamery monitoringu z oświetlaczem IR itp.

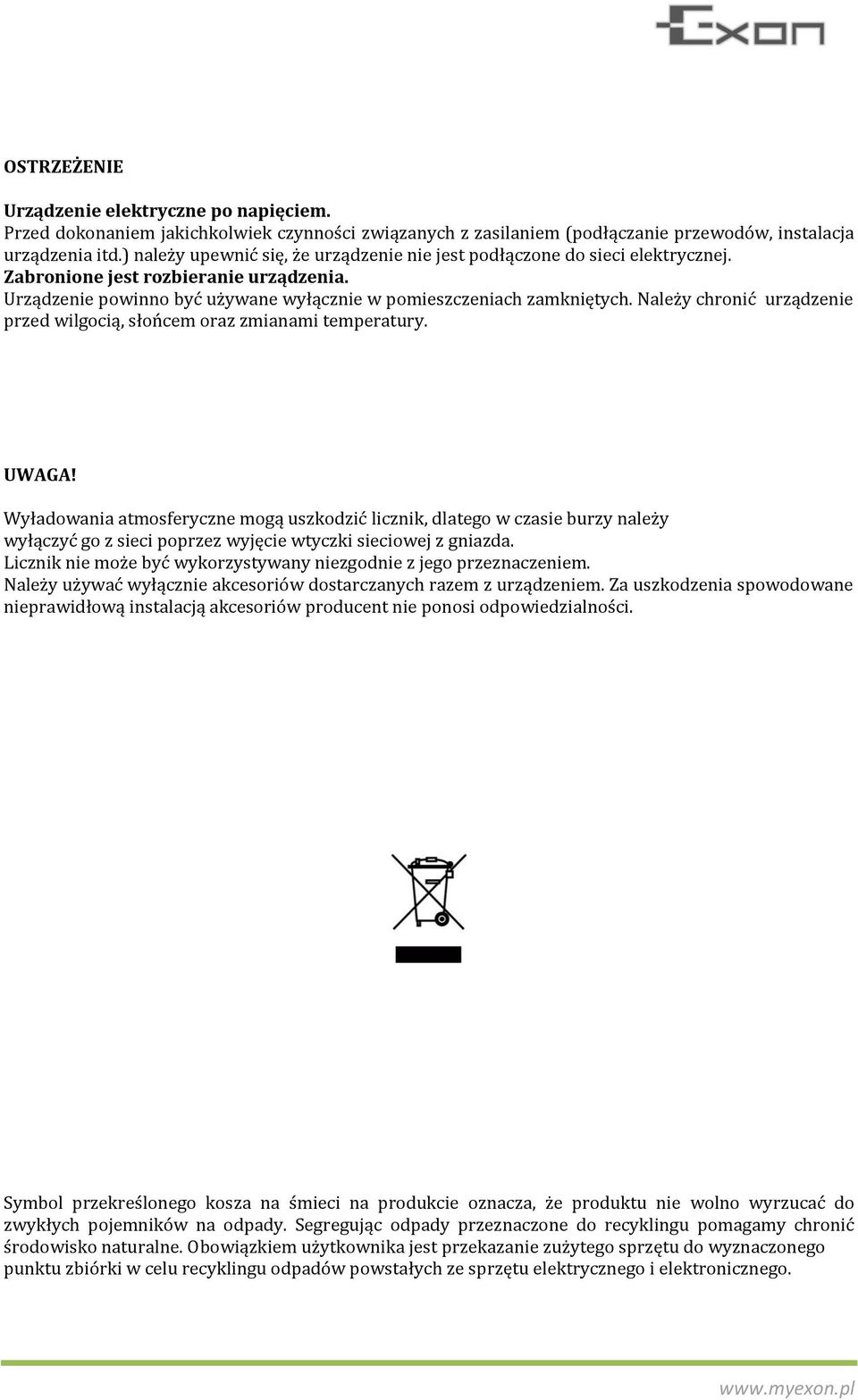

11 OSTRZEŻENIE Urządzenie elektryczne po napięciem. Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci elektrycznej. Zabronione jest rozbieranie urządzenia. Urządzenie powinno być używane wyłącznie w pomieszczeniach zamkniętych. Należy chronić urządzenie przed wilgocią, słońcem oraz zmianami temperatury. UWAGA! Wyładowania atmosferyczne mogą uszkodzić licznik, dlatego w czasie burzy należy wyłączyć go z sieci poprzez wyjęcie wtyczki sieciowej z gniazda. Licznik nie może być wykorzystywany niezgodnie z jego przeznaczeniem. Należy używać wyłącznie akcesoriów dostarczanych razem z urządzeniem. Za uszkodzenia spowodowane nieprawidłową instalacją akcesoriów producent nie ponosi odpowiedzialności. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego.

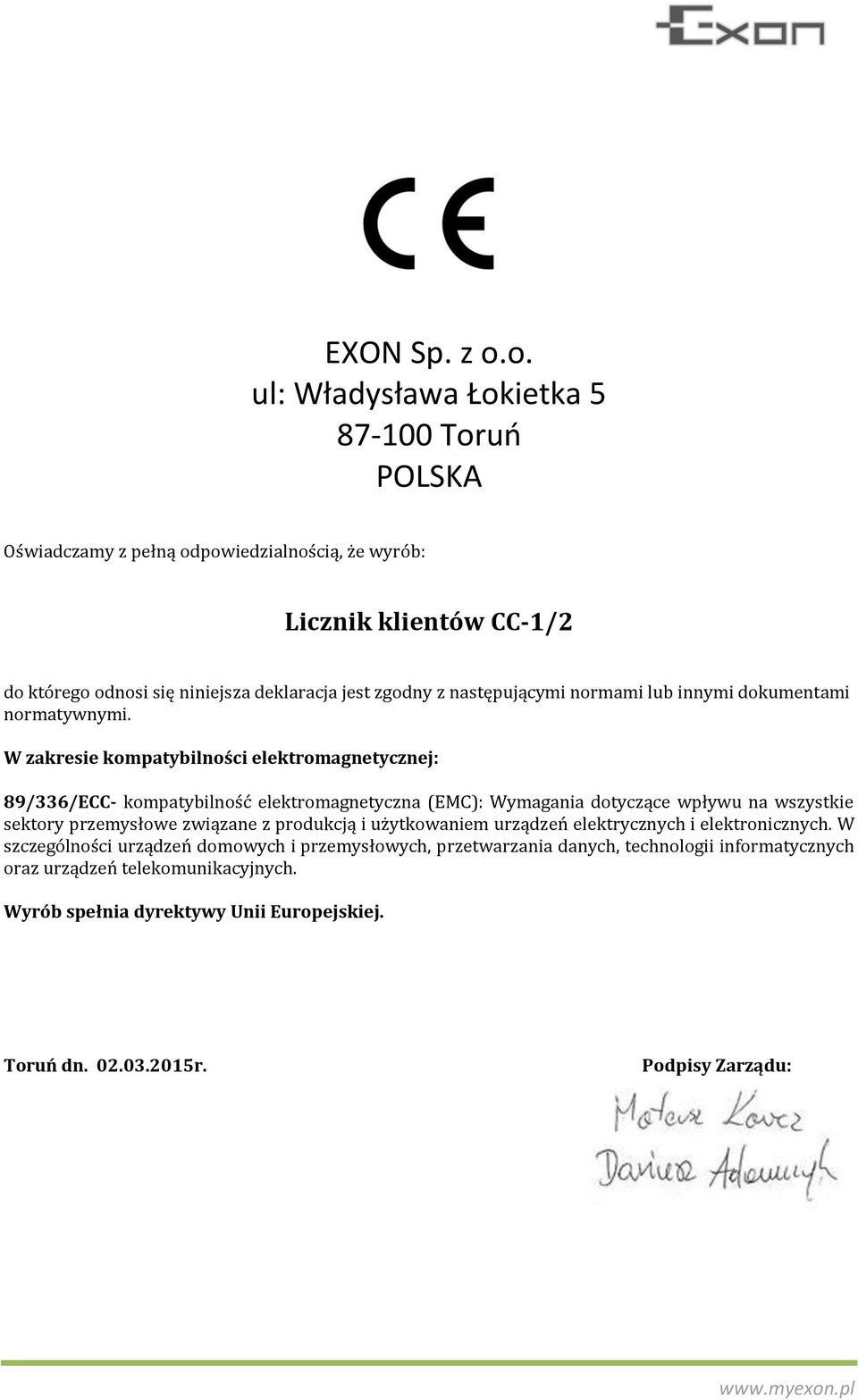

12 EXON Sp. z o.o. ul: Władysława Łokietka Toruo POLSKA Oświadczamy z pełną odpowiedzialnością, że wyrób: Licznik klientów CC-1/2 do którego odnosi się niniejsza deklaracja jest zgodny z następującymi normami lub innymi dokumentami normatywnymi. W zakresie kompatybilności elektromagnetycznej: 89/336/ECC- kompatybilność elektromagnetyczna (EMC): Wymagania dotyczące wpływu na wszystkie sektory przemysłowe związane z produkcją i użytkowaniem urządzeń elektrycznych i elektronicznych. W szczególności urządzeń domowych i przemysłowych, przetwarzania danych, technologii informatycznych oraz urządzeń telekomunikacyjnych. Wyrób spełnia dyrektywy Unii Europejskiej. Toruń dn r. Podpisy Zarządu:

13 EXON Sp. z o.o. ul: Władysława Łokietka Toruo POLSKA Oświadczamy z pełną odpowiedzialnością, że wyrób: Nadajnik CC-T do którego odnosi się niniejsza deklaracja jest zgodny z następującymi normami lub innymi dokumentami normatywnymi. W zakresie kompatybilności elektromagnetycznej: 89/336/ECC- kompatybilność elektromagnetyczna (EMC): Wymagania dotyczące wpływu na wszystkie sektory przemysłowe związane z produkcją i użytkowaniem urządzeń elektrycznych i elektronicznych. W szczególności urządzeń domowych i przemysłowych, przetwarzania danych, technologii informatycznych oraz urządzeń telekomunikacyjnych. Wyrób spełnia dyrektywy Unii Europejskiej. Toruń dn r. Podpisy Zarządu:

14 EXON Sp. z o.o. ul: Władysława Łokietka Toruo POLSKA Oświadczamy z pełną odpowiedzialnością, że wyrób: Odbiornik CC-R do którego odnosi się niniejsza deklaracja jest zgodny z następującymi normami lub innymi dokumentami normatywnymi. W zakresie kompatybilności elektromagnetycznej: 89/336/ECC- kompatybilność elektromagnetyczna (EMC): Wymagania dotyczące wpływu na wszystkie sektory przemysłowe związane z produkcją i użytkowaniem urządzeń elektrycznych i elektronicznych. W szczególności urządzeń domowych i przemysłowych, przetwarzania danych, technologii informatycznych oraz urządzeń telekomunikacyjnych. Wyrób spełnia dyrektywy Unii Europejskiej. Toruń dn r. Podpisy Zarządu:

15 EXON Sp. z o.o. ul: Władysława Łokietka Toruo POLSKA Oświadczamy z pełną odpowiedzialnością, że wyrób: Licznik klientów CC-1/2 do którego odnosi się niniejsza deklaracja jest zgodny z następującymi normami lub innymi dokumentami normatywnymi. Ograniczenie użycia substancji niebezpiecznych: Dyrektywa RoHS 2002/95/WE - Dyrektywa RoHS obejmuje swoim działaniem ograniczenia na etapie produkcji w wprowadzaniu substancji niebezpiecznych w elektronice. Oparta jest na zasadach obowiązujących dla dyrektyw nowego podejścia, które uwzględniają tzw. Nowe Ramy Prawne Decyzji (WE) 768/2008. Wyrób spełnia dyrektywy Unii Europejskiej. Toruń dn r. Podpisy Zarządu:

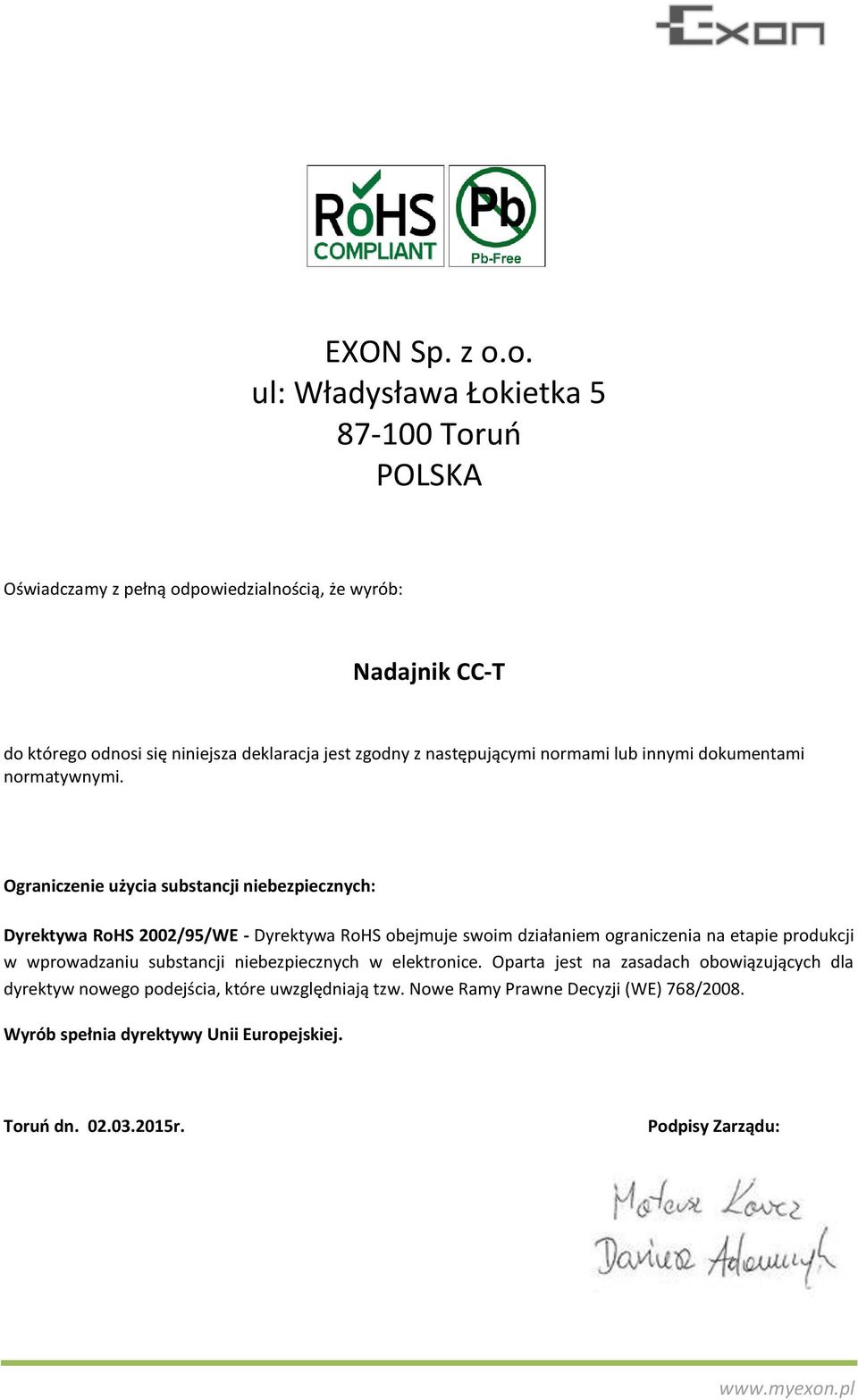

16 EXON Sp. z o.o. ul: Władysława Łokietka Toruo POLSKA Oświadczamy z pełną odpowiedzialnością, że wyrób: Nadajnik CC-T do którego odnosi się niniejsza deklaracja jest zgodny z następującymi normami lub innymi dokumentami normatywnymi. Ograniczenie użycia substancji niebezpiecznych: Dyrektywa RoHS 2002/95/WE - Dyrektywa RoHS obejmuje swoim działaniem ograniczenia na etapie produkcji w wprowadzaniu substancji niebezpiecznych w elektronice. Oparta jest na zasadach obowiązujących dla dyrektyw nowego podejścia, które uwzględniają tzw. Nowe Ramy Prawne Decyzji (WE) 768/2008. Wyrób spełnia dyrektywy Unii Europejskiej. Toruń dn r. Podpisy Zarządu:
