1 w w w. im p - p u m ps.c o m Elektronicznie sterowana, wysokosprawna pompa do instalacji grzewczych, klimatyzacyjnych, chłodniczych oraz ciepłej wody użytkowej ErP Ready NewMotorTechnolgy IMPPUMPS Technical Data 2014 DANE TECHNICZNE

2 SPIS TREŚCI REGULACJE ERP STRONA 2 O FIRMIE STRONA 3 O PRODUKCIE STRONA 4 WYSOKOSPRAWNA POMPA NNMT PLUS STRONA 5 WYŚWIETLACZ STRONA 9 MODUŁ KOMUNIKACYJNY STRONA 10 NMT SMART STRONA 11 NMT MAX STRONA 16 NMT LAN STRONA 21 POMPA DO CIEPŁEJ WODY UŻYTKOWEJ SAN STRONA 25 SANbasic STRONA 27 Regulacje ErP (Energy related Products) Regulacje ErP. Celem regulacji EC jest redukcja zużycia energii w zgodności z wymaganiami środowiskowymi. Zostało to wprowadzone w Unii Europejskiej dla pomp cyrkulacyjnych w roku W/w regulacje są wprowadzane do praktycznych zastosowań w 3 etapach: Etap pierwszy: od daty 01 sierpnia 2015 współczynnik nie może przekroczyć wartości 0,23 - dla nowo instalowanych pomp Etap drugi: od daty 01 stycznia 2020 współczynnik nie może przekroczyć wartości 0,23 - również dla pomp podlegających wymianie Etap trzeci: osiągnięcie najwyższej sprawności na poziomie współczynnika 0,20. Produkty IMP PUMPS spełniają wymagania stawiane przez regulacje ErP w zakresie pomp o najwyższej sprawności. INFORMACJE PODSTAWOWE WSZYSTKIE PRODUKTY I KOMPONENTY PRODUKOWANE SĄ Z UŻYCIEM MATERIAŁÓW I TECHNOLOGII PRZYJAZNYCH ŚRODOWISKU NATURALNEMU. FIRMA IMP PUMPS PRZY PRODUKCJI STOSUJE WEWNĘTRZNE REGULACJE CHRONIĄCE ŚRODOWISKO NATURALNE. WSZELKIE INFORMACJE DOT. PROGRAMU PRODUKCJI I DANYCH TECHNICZNYCH ZNAJDUJĄ SIĘ NA STRONIE WARUNKI ZAKUPU I WSPÓŁPRACY SĄ UZALEŻNIONE OD SZCZEGÓŁÓW PO- ROZUMIENIA Z FIRMĄ IMP PUMPS. ZDJĘCIA POMP ZAWARTE W KATALOGU SĄ UŻYTE TYLKO DO CELÓW ILUSTRACJI-NIE STANOWIĄ OFERTY W MYŚL PRZEPISÓW DOT. OFERTY HANDLOWEJ. 2

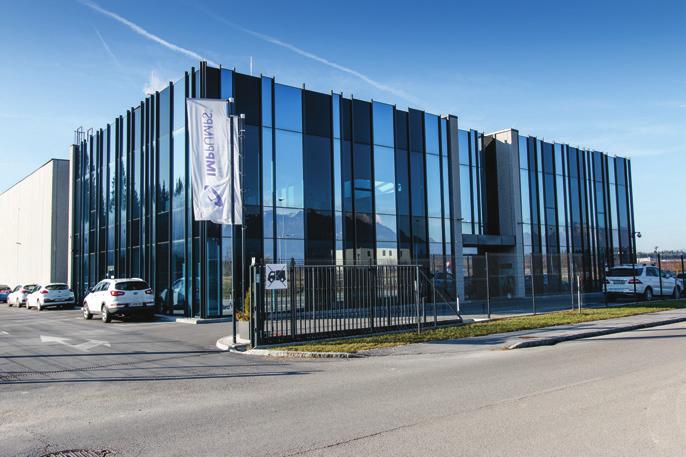

3 O NAS IMP PUMPS jest producentem pomp i systemów pompowych mającym swoją siedzibę w mieście Komenda w Słowenii. Firma samodzielnie projektuje, rozwija technologicznie, produkuje i serwisuje pompy i systemy pompowe. Firma IMP PUMPS wraz ze swoimi strategicznymi partnerami jest dostawcą wysokiej jakości produktów do przetłaczania różnych rodzajów mediów. Produkty te znajdują zastosowanie w budownictwie mieszkaniowym, przemyśle. IMP PUMPS d.o.o. odnotowuje coroczne wzrosty sprzedaży. Więcej niż 95% naszej produkcji sprzedawane jest w ponad 60 krajach świata. Firma nasza prowadzi ciągłe unowocześnianie silników elektronicznie komutowanych we własnych laboratoriach. Firma posiada certyfikat jakości ISO 9001: Historia IMP PUMPS d.o.o. była założona w 1947 roku i funkcjonowała jako część przedsiębiorstwa IMP do późnych lat 80 tych. Firma z powodzeniem przeszła przez okres zmian i transformacji w latach 90 tych. Wynikiem tych zmian było powstanie sprawnie funkcjonującej firmy o silnych podstawach ekonomicznych. W latach przeprowadzono proces prywatyzacji. W roku 2000 w wyniku restrukturyzacji powstała IMP PUMPS doo. Wejście Słowenii do struktur Unii Europejskiej dało nowy silny impuls rozwojowy firmie IMP. Firma IMP bardzo szybko dostosowała swoje produkty, struktury, marketing, obsługę posprzedażową do wysokich unijnych standardów. Teraźniejszość IMP PUMPS jest ważnym dostawcom pomp oraz wsparcia serwisowo-technicznego na rynkach Europy Zachodniej i Wschodniej. Firma jest aktywna również na rynkach Ameryki Północnej i Południowej oraz Azji, Australii. Firma IMP PUMPS jest członkiem organizacji skupiającej producentów pomp EUROPOMP. Konstruując nasze pompy kładziemy szczególny nacisk na sprawność energetyczną naszych urządzeń. Pompy serii NMT wyposażone są w silniki EMC (technika magnesu trwałego), dzięki czemu są klasyfikowane jako produkty klasy A. Firma IMP PUMPS jest jednym z nielicznych producentów pomp spełniających wysokie wymagania dyrektyw unijnych dotyczących produkcji pomp ciepłowniczych. Referencje możecie Państwo znaleźć na stronie Przyszłość Wieloletnie doświadczenia w projektowaniu i produkcji oraz obecna wysokokwalifikowana kadra pozwalają nam stwierdzić że również w przyszłości będziemy dostarczać naszym Klientom produkty najwyższej klasy. Naszym naczelnym zadaniem jest rozwój produktu pod kątem energooszczędności, komunikacji z jednostkami nadrzędnymi. Dalszemu doskonaleniu będą podlegać nasze procesy wewnętrzne zapewniające naszym Klientom obsługę na najwyższym światowym standardzie. W naszej działalności przyświeca nam motto: The honest product for the honest price (Rzetelny produkt za uczciwą cenę). Obecnie podejmowane działania doskonalące nasze produkty i obsługę zapewniają dalszy dynamiczny rozwój firmy IMP Pumps. 3

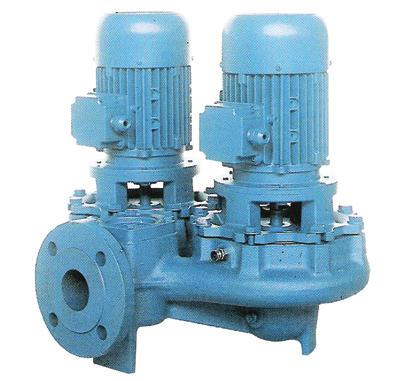

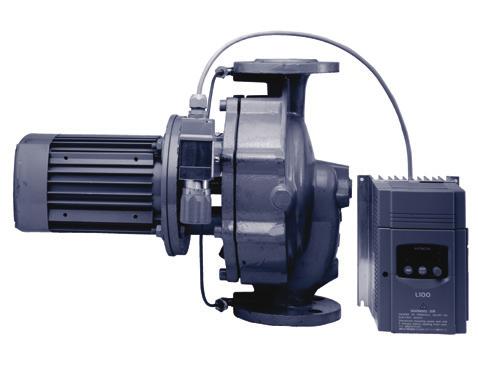

4 Przegląd produkcji Podstawowym zakresem produkcji firmy IMP PUMPS są pompy cyrkulacyjne dla instalacji HVAC. Pompy z przyłączeniami śrubunkowymi, kołnierzowymi, pojedyńcze lub podwójne, w wykonaniu z żeliwa lub brązu. Wszystkie części żeliwne pokryte warstwą kataforetyczną. Cyrkulacyjne pompy bezdławnicowe NMT (elektroniczne, ECM, SAN cyrkulacyjne do ciepłej wody użytkowej) SAN-dla ciepłej wody użytkowej Cyrkulacyjne pompy dławnicowe CL, CV, PV, NR (InLine, blokowe, z przetwornicą częstotliwości) Więcej o zakresie produkcji: Pionowe / poziome pompy wielostopniowe Pompy zatapialne Pompy monoblokowe Układy utrzymania stałego ciśnienia Pompy samozasysające Zestawy pompowe Pompy do wody brudnej i ścieków 4

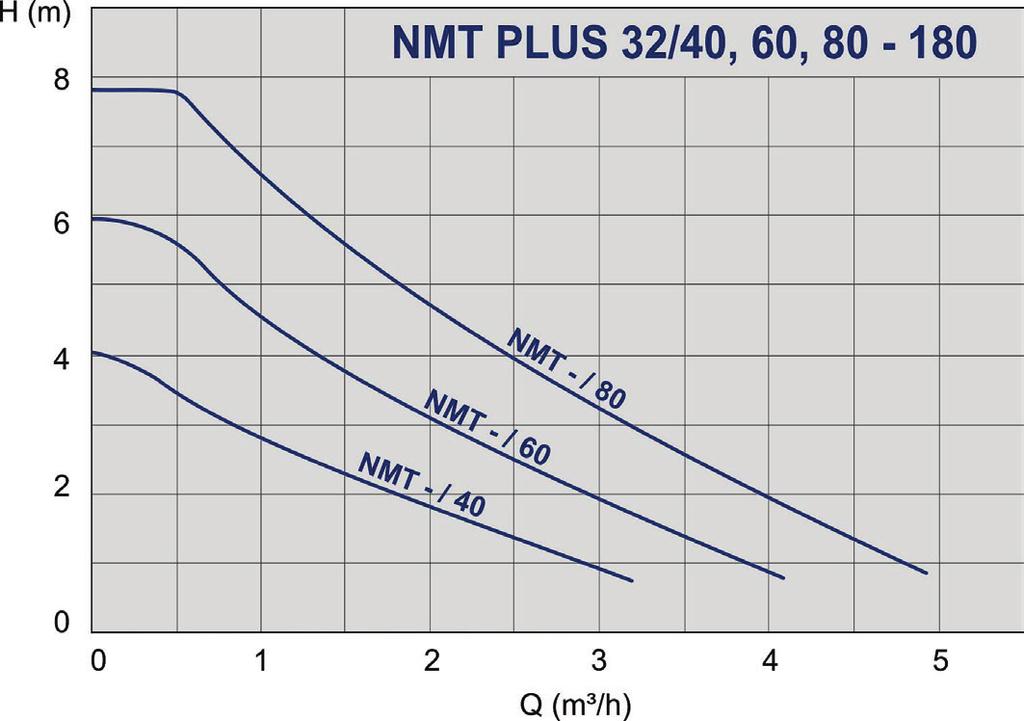

5 NMT PLUS (pompy małe) NMT (D) (SAN) PLUS (ER) xx/xx -180 (130) rozstaw króćców [mm] max wysokość podnoszenia [m] średnice przyłączeń (DN) [mm] ER sterowanie (0-10V) nazwa modelu korpus wykonany z brązu nazwa modelu typ (nowoczesna technologia silnika) Elektronicznie regulowane pompy bezdławnicowe Dla wszystkich systemów grzewczych, klimatyzacyjnych, chłodniczych, przemysłowych - zgodnie z przepisami VDI Dane techniczne - EMC silnik elektronicznie komutowany o współczynniku energetycznym - tryb pracy : ciśnieniowo-proporcjonalny - tryb pracy: stała prędkość - wbudowane zabezpieczenie elektroniczne - łatwa instalacja oraz łatwa regulacja - automatyczne odpowietrzanie - zwarta konstrukcja NMT PLUS ER NMTD PLUS NMT PLUS SAN NMT PLUS PWM - komunikacja poprzez moduł komunikacji, sygnał analogowy 0-10V - pompa podwójna - korpus z brązu (dla ciepłej wody użytkowej) - zastosowanie solarne - zastosowanie ciepłownicze Łatwa obsługa - wszystko w jednym przycisku błyskający przycisk - tryb pracy ciśnieniowo-proporcjonalny krótkie przycisnięcie przełącza pomiędzy zakresami pracy, przytrzymanie około 5 sek. - przycisk świeci ciągle-praca stałoobrotowa Minimalne ciśnienie wlotowe 0.05 bar <75 C (temperatura medium) 0.28 bar <90 C (temperatura medium) Korpus Wirnik Wał Łożyska Materiał żeliwo/brąz poliamid ceramiczny ceramiczne Kartusza rotora stal nierdzewna AISI 316 Specyfikacja techniczna Qmax 6 m 3 /h Hmax 8 m DN 15/20/25/32 Rozstaw Rp ½ / Rp ¾ / Rp 1/ Rp 1¼ Klasa izolacji F Stopień ochrony IP 44 Napięcie 1 ~ 230V, 50 Hz Dopuszczalne media Woda, mieszanina glikolu, parametry pracy pompy muszą być sprawdzone dla medium o zawartości glikolu powyżej 20%, bez cząstek stałych, niewybuchowe, bez domieszek oleju. Temperatura medium od + 5 C do C, dla temperatury otoczenia max 40 C. 5

6 Zakres stosowania NMT PLUS NMT PLUS 15/ , Rp ½ 20 2, NMT PLUS 20/ , Rp ¾ 20 2, NMT PLUS 25/ , Rp , NMT PLUS 15/ , Rp ½ 35 2, NMT PLUS 20/ , Rp ¾ 35 2, NMT PLUS 25/ , Rp , NMT PLUS 15/ , Rp ½ 55 2, NMT PLUS 20/ , Rp ¾ 55 2, NMT PLUS 25/ , Rp , NMT PLUS 20/ , Rp ¾ 20 2, NMT PLUS 25/ , Rp , NMT PLUS 32/ , Rp 1¼ 20 2, NMT PLUS 20/ , Rp ¾ 35 2, NMT PLUS 25/ , Rp , NMT PLUS 32/ , Rp 1¼ 35 2, NMT PLUS 20/ , Rp ¾ 55 2, NMT PLUS 25/ , Rp , NMT PLUS 32/ , Rp 1¼ 55 2,5 NMTD PLUS - pompa podwójna NMTD PLUS 25/ , Rp 1 2x20 4, NMTD PLUS 32/ , Rp 1¼ 2x20 5, NMTD PLUS 25/ , Rp 1 2x35 4, NMTD PLUS 32/ , Rp 1¼ 2x35 5, NMTD PLUS 25 / , Rp 1 2x55 4, NMTD PLUS 32/ , Rp 1¼ 2x55 5,1 6

7 NMT PLUS ER V sterowanie analogowe NMT PLUS ER 15/ , Rp ½ 20 2, NMT PLUS ER 20/ , Rp ¾ 20 2, NMT PLUS ER 25/ , Rp , NMT PLUS ER 15/ , Rp ½ 35 2, NMT PLUS ER 20/ , Rp ¾ 35 2, NMT PLUS ER 25/ , Rp , NMT PLUS ER 15/ , Rp , NMT PLUS ER 20/ , Rp ¾ 55 2, NMT PLUS ER 25/ , Rp , NMT PLUS ER 20/ , Rp ¾ 20 2, NMT PLUS ER 25/ , Rp , NMT PLUS ER 32/ , Rp 1¼ 20 2, NMT PLUS ER 20/ , Rp ¾ 35 2, NMT PLUS ER 25/ , Rp , NMT PLUS ER 32/ , Rp 1¼ 35 2, NMT PLUS ER 20/ , Rp ¾ 55 2, NMT PLUS ER 25/ , Rp , NMT PLUS ER 32/ , Rp 1¼ 55 2,5 NMT PLUS PWM SOLAR - sterowanie cyfrowe NMT PLUS PWM S 15/ , Rp ½ 20 2, NMT PLUS PWM S 20/ , Rp ¾ 20 2, NMT PLUS PWM S 25/ , Rp , NMT PLUS PWM S 15/ , Rp ½ 35 2, NMT PLUS PWM S 20/ , Rp ¾ 35 2, NMT PLUS PWM S 25/ , Rp , NMT PLUS PWM S 15/ , Rp , NMT PLUS PWM S 20/ , Rp ¾ 55 2, NMT PLUS PWM S 25/ , Rp , NMT PLUS PWM S 20/ , Rp ¾ 20 2, NMT PLUS PWM S 25/ , Rp , NMT PLUS PWM S 32/ , Rp 1¼ 20 2, NMT PLUS PWM S 20/ , Rp ¾ 35 2, NMT PLUS PWM S 25/ , Rp , NMT PLUS PWM S 32/ , Rp 1¼ 35 2, NMT PLUS PWM S 20/ , Rp ¾ 55 2, NMT PLUS PWM S 25/ , Rp , NMT PLUS PWM S 32/ , Rp 1¼ 55 2,5 7

8 NMT PLUS PWM HEATING - sterowanie cyfrowe NMT PLUS PWM H 15/ , Rp ½ 20 2, NMT PLUS PWM H 20/ , Rp ¾ 20 2, NMT PLUS PWM H 25/ , Rp , NMT PLUS PWM H 15/ , Rp ½ 35 2, NMT PLUS PWM H 20/ , Rp ¾ 35 2, NMT PLUS PWM H 25/ , Rp , NMT PLUS PWM H 15/ , Rp ½ 55 2, NMT PLUS PWM H 20/ , Rp ¾ 55 2, NMT PLUS PWM H 25/ , Rp , NMT PLUS PWM H 20/ , Rp ¾ 20 2, NMT PLUS PWM H 25/ , Rp , NMT PLUS PWM H 32/ , Rp 1¼ 20 2, NMT PLUS PWM H 20/ , Rp ¾ 35 2, NMT PLUS PWM H 25/ , Rp , NMT PLUS PWM H 32/ , Rp 1¼ 35 2, NMT PLUS PWM H 20/ , Rp ¾ 55 2, NMT PLUS PWM H 25/ , Rp , NMT PLUS PWM H 32/ , Rp 1¼ 55 2,5 NMT PLUS SAN - dla ciepłej wody użytkowej NMT SAN PLUS 20/ , Rp ¾ 20 2, NMT SAN PLUS 25/ , Rp , NMT SAN PLUS 20/ , Rp ¾ 35 2, NMT SAN PLUS 25/ , Rp , NMT SAN PLUS 20/ , Rp ¾ 55 2, NMT SAN PLUS 25/ , Rp ,25 Instalacja Po zamontowaniu pompy, wał pompy musi być w pozycji poziomej. NMT(D) (SAN) PLUS (ER/PWM) 8

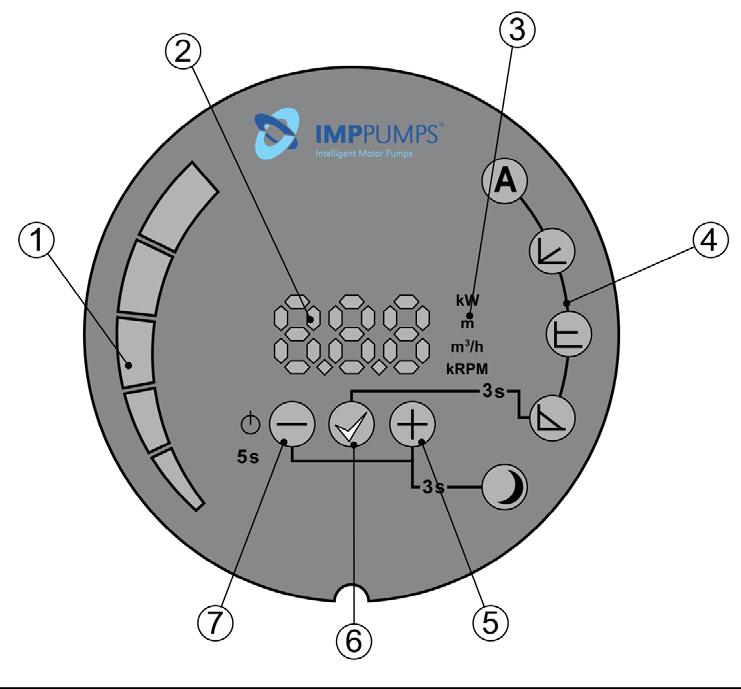

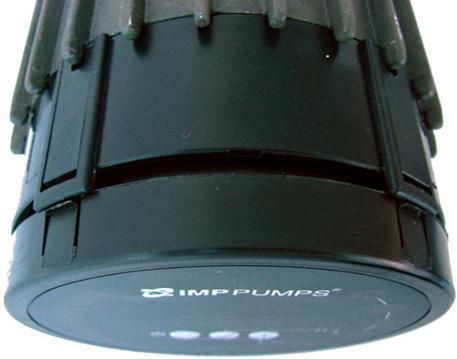

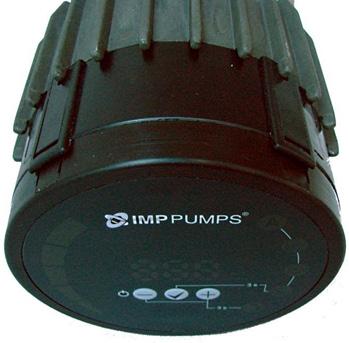

9 WYŚWIETLACZ (NMT SMART, NMT MAX, NMT LAN) Używając wyświetlacza na panelu można kontrolować i przeglądać ustawienia pompy, włącznik on/off, parametry i błędy pompy. 1. Wykres wyświetlajacy parametry pompy 2. Wyświetlacz numeryczny 3. Oznaczenie jednostek 4. Aktualnie wybrany tryb pracy 5. przycisk 6. przycisk 7. przycisk Pompa może pracować w 5 różnych trybach. Mozna ustawić pompe w najbardziej odpowiednim trybie, w zależności od systemu, w którym pompa będzie pracować Tryb automatyczny W trybie automatycznym pompa automatycznie ustawia ciśnienie pracy, w zależności od układu hydraulicznego. W ten sposób pompa znajduje optymalny punkt pracy. Ten tryb jest zalecany w większości systemów. Ciśnienie proporcjonalne Pompa utrzymuje ciśnienie w zależności od aktualnego przepływu. Ciśnienie jest równe z ciśnieniem nastawy (Hset na wykresie) przy maksymalnej mocy; przy zerowym przepływie równe jest z zadanym HQ % (domyślnie 50%, HQ % można ustawić na stronie internetowej pompy). Pomiedzy, ciśnienie zmienia się liniowo, w zależności od przepływu. W trybie regulacji możemy ustawić tylko ciśnienie pompy (Hset na wykresie). H Hset*HQ% Max Min Hset Q Ciśnienie stałe H Max. Pompa utrzymuje zadane ciśnienie (Hset na wykresie), od zerowego przepływu do maksymalnej mocy, gdzie ciśnienie zaczyna spadać. Przy stałym ciśnieniu możemy jedynie ustawić wartość zadaną ciśnienia (Hset na wykresie), którą pompa będzie utrzymywać. Hset Min. Q Stała prędkość H Max. Pompa pracuje zadaną prędkością (RPMset na wykresie). W trybie nieregulowanym możemy jedynie ustawić prędkość, z jaką pompa będzie pracować. Tryb nocny Min. RPMset Q Kiedy pompa pracuje w trybie nocnym, automatycznie przełącza się pomiędzy aktualnym trybem pracy a trybem nocnym. Przełączenie następuje w zależności od temperatury medium. Podczas pracy w trybie nocnym ikonka wcześniej wybranego trybu pracy pompy jest włączona i pompa pracuje w wybranym trybie. Jesli pompa wyczuje spadek temperatury medium o C (w przeciągu 2 godzin), ikonka zaczyna migać i pompa przełącza się na tryb nocny. Kiedy temperature medium wzrasta, ikonka przestaje migać i pompa powraca do pracy we wcześniej wybranym trybie. 9

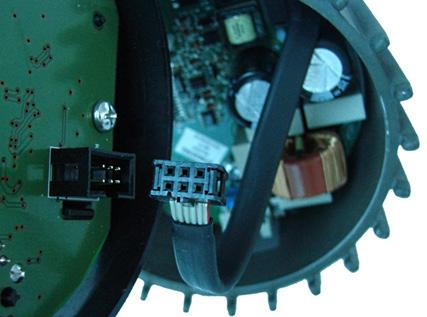

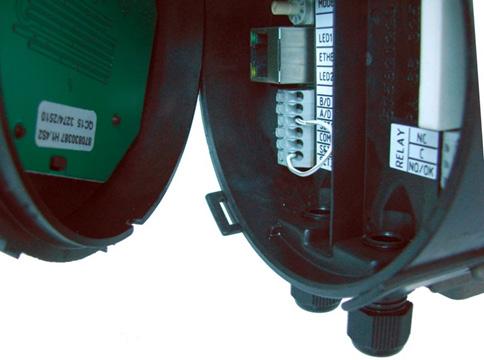

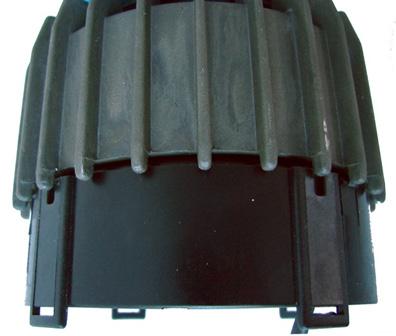

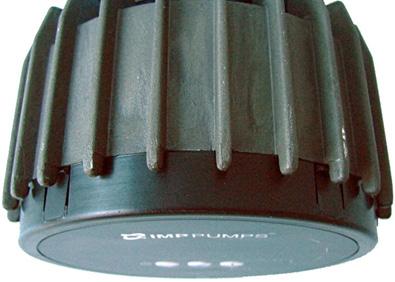

10 MODUŁ KOMUNIKACYJNY ))) PODŁĄCZENIE MODUŁU NMTC - OPCJONALNIE: - NMT SMART - NMT MAX MODUŁ NMTC - W ZESTAWIE Z POMPĄ: 1. PRZY ZAKUPIE (PODAĆ KOD POMPY): - NMT SMART C - NMT MAX C - MMT LAN C 2. PO URUCHOMIENIU POMPY: - NMT SMART NMT SMART C - NMT MAX NMT MAX C MODUŁ UŻYWANY DO OBSŁUGI RÓŻNYCH ÓW APLIKACJI, W TYM: ZDALNIE WŁĄCZ/WYŁĄCZ ANALOGOWA KONTROLA NAPIĘCIA 0-10V MODBUS - ZDALNA KONTROLA INFORMACJA ZWROTNA WEB - KONTROLA PRZEZ INTERNET NC C NO RELAY +24 V SET3 SET2 0V SET1 ANALOG ETHERNET LED2 LED MODE RS 485 A/D+ B/D- 0V MODE LED1 / LINK ETHERNET LED2 / ACT B/D - A/D + SET1 / RUN COM / 0V SET2 / MAX SET3/ FB NC C NO ŁATWY MONTAŻ W 10 KROKACH: - MOŻESZ DODAĆ MODUŁ C, NAWET PO MONTAŻU I URUCHOMIENIU POMPY. - DO MONTAŻU POTRZEBUJESZ TYLKO PŁASKIEGO ŚRUBOKRĘTA O ŚREDNICY 2,4 MM (WIĘCEJ NA ZDJĘCIACH PONIŻEJ) NMTC: NMT Smart / NMT MAX x NMTC: NMTD Smart / NMTD MAX 10

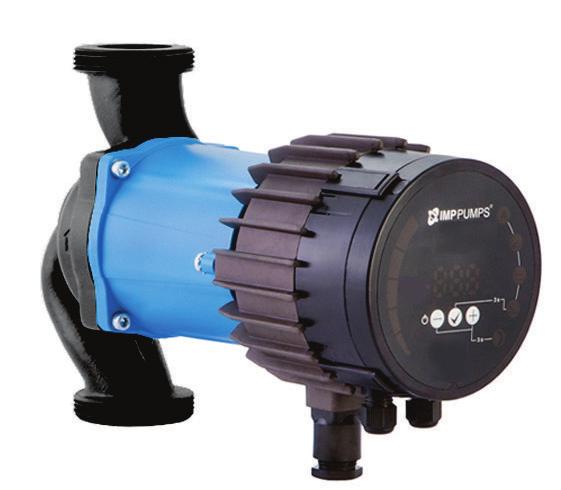

11 NMT SMART NMT (D) (SAN) SMART (C) xx/xx (F) przyłącze kołnierzowe rozstaw króćców [mm] max wysokość podnoszenia [m] średnice przyłączeń (DN) [mm] komunikacja nazwa modelu korpus wykonany z brązu pompa podwójna typ (nowoczesna technologia silnika) Elektronicznie regulowane pompy bezdławnicowe Do zastosowania w instalacjach grzewczych, klimatyzacyjnych, chłodniczych, przemysłowych zgodnie z normą VDI 2035 oraz regulacjami ErP. Wysokosprawna pompa bezdławnicowa z funkcją automatycznej adaptacji AUTOADAPT - ECM wysokosprawna technologia magnesu trwałego 0,21 - Wyświetlacz LED - wbudowane zabezpieczenie elektryczne - łatwa w obsłudze i instalacji, niski poziom hałasu, automatyczne odpowietrzanie - wytrzymała i zwarta konstrukcja zapewniająca długie użytkowanie Automatyczna praca - natychmiastowe doregulowanie się do instalacji Manualne parametryzowanie - Ciśnienie proporcjonalne, stałe ciśnienie, stała prędkość, obniżenie nocne Komunikacja SMART C - z modułem komunikacji NMTC (opcja): Ethernet, Modbus RTU, sygnał kontrolny 0-10V, 3 wejścia/wyjścia analogowe, 1 wyjście sygnalizacyjne Minimalne ciśnienie wlotowe 0.05 bar <75 C (temperatura medium) 0.28 bar <90 C (temperatura medium) Korpus Wirnik Materiał żeliwo/brąz PES Wał stal nierdzewna AISI 316 Łożyska grafit Kartusza rotora stal nierdzewna AISI 316 Specyfikacja techniczna Qmax 12 m 3 /h Hmax 12 m P PN10 bar DN 25/32/40/50 Rozstaw Rp 1/ Rp 1¼ mm kołnierzowe, gwintowane Klasa izolacji F Stopień ochrony IP 44 Napięcie 1 ~ 230V, 50 Hz Dopuszczalne media Woda, mieszanina glikolu, parametry pracy pompy muszą być sprawdzone dla medium o zawartości glikolu powyżej 20%, bez cząstek stałych, niewybuchowe, bez domieszek oleju. Temperatura medium od + 2 C do C, dla temperatury otoczenia max 40 C. 11

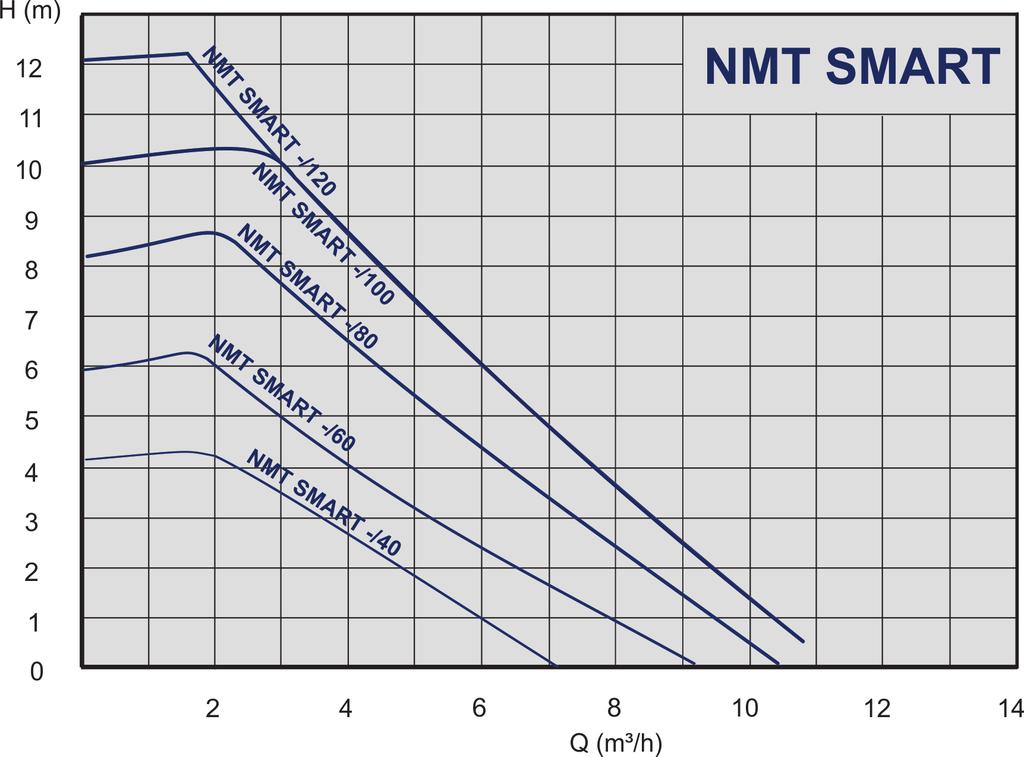

12 Zakres stosowania NMT SMART - pompa o przyłączach gwintowanych NMT SMART 25/ , Rp , NMT SMART 25/ , Rp , NMT SMART 25/ , Rp , NMT SMART 25/ , Rp , NMT SMART 25/ , Rp , NMT SMART 32/ , Rp 1¼ 60 3, NMT SMART 32/ , Rp 1¼ 90 3, NMT SMART 32/ , Rp 1¼ 140 3, NMT SMART 32/ , Rp 1¼ 180 3, NMT SMART 32/ , Rp 1¼ 180 3,4 NMT SMART C - pompa o przyłączach gwintowanych z modułem komunikacji NMT SMART C 25/ , Rp , NMT SMART C 25/ , Rp , NMT SMART C 25/ , Rp , NMT SMART C 25/ , Rp , NMT SMART C 25/ , Rp , NMT SMART C 32/ , Rp 1¼ 60 3, NMT SMART C 32/ , Rp 1¼ 90 3, NMT SMART C 32/ , Rp 1¼ 140 3, NMT SMART C 32/ , Rp 1¼ 180 3, NMT SMART C 32/ , Rp 1¼ 180 3,65 12

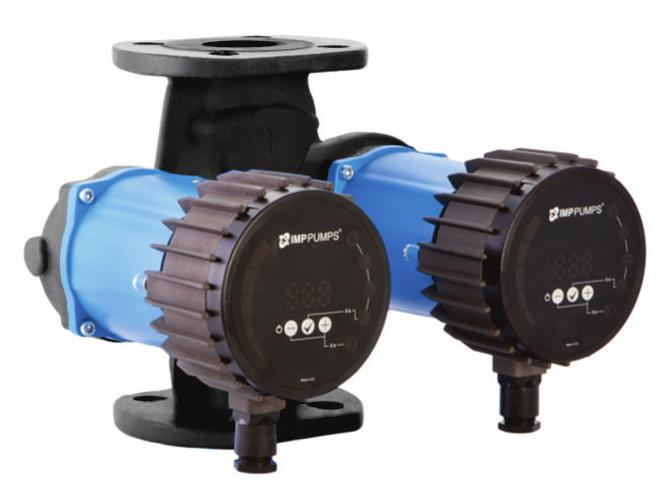

13 NMTD SMART - pompa podwójna o przyłączach gwintowanych NMTD SMART 32/ , Rp 1¼ 2x60 7, NMTD SMART 32/ , Rp 1¼ 2x90 7, NMTD SMART 32/ , Rp 1¼ 2x140 7, NMTD SMART 32/ , Rp 1¼ 2x180 7, NMTD SMART 32/ , Rp 1¼ 2x180 7,75 NMTD SMART C - pompa podwójna o przyłączach gwintowanych z modułem komunikacji NMTD SMART C 32/ , Rp 1¼ 2x NMTD SMART C 32/ , Rp 1¼ 2x NMTD SMART C 32/ , Rp 1¼ 2x NMTD SMART C 32/ , Rp 1¼ 2x NMTD SMART C 32/ , Rp 1¼ 2x180 8 NMT SMART F - pompa o przyłączach kołnierzowych NMT SMART 32/40 F220 0, DN , NMT SMART 32/60 F220 0, DN , NMT SMART 32/80 F220 0, DN , NMT SMART 32/100 F220 0, DN , NMT SMART 32/120 F220 0, DN , NMT SMART 40/40 F220 0, DN , NMT SMART 40/60 F220 0, DN , NMT SMART 40/80 F220 0, DN , NMT SMART 40/100 F220 0, DN , NMT SMART 40/120 F220 0, DN , NMT SMART 50/100 F240 0, DN , NMT SMART 50/120 F240 0, DN ,2 13

14 NMT SMART C F - pompa o przyłączach kołnierzowych z modułem komunikacji NMT SMART C 32/40 F220 0, DN , NMT SMART C 32/60 F220 0, DN , NMT SMART C 32/80 F220 0, DN , NMT SMART C 32/100 F220 0, DN , NMT SMART C 32/120 F220 0, DN , NMT SMART C 40/40 F220 0, DN , NMT SMART C 40/60 F220 0, DN , NMT SMART C 40/80 F220 0, DN , NMT SMART C 40/100 F220 0, DN , NMT SMART C 40/120 F220 0, DN , NMT SMART C 50/100 F240 0, DN , NMT SMART C 50/120 F240 0, DN ,45 NMTD SMART F - pompa podwójna o przyłączach kołnierzowych NMTD SMART 40/40 F220 0, DN40 2x60 11, NMTD SMART 40/60 F220 0, DN40 2x90 11, NMTD SMART 40/80 F220 0, DN40 2x140 11, NMTD SMART 40/100 F220 0, DN40 2x180 11, NMTD SMART 40/120 F220 0, DN40 2x180 11,25 NMTD SMART C F - pompa podwójna o przyłączach kołnierzowych z modułem komunikacji NMTD SMART C 40/40 F220 0, DN40 2x60 11, NMTD SMART C 40/60 F220 0, DN40 2x90 11, NMTD SMART C 40/80 F220 0, DN40 2x140 11, NMTD SMART C 40/100 F220 0, DN40 2x180 11, NMTD SMART C 40/120 F220 0, DN40 2x180 11,75 14

15 NMT SAN SMART - pompa do ciepłej wody użytkowej - korpus z brązu NMT SAN SMART 25/ , Rp , NMT SAN SMART 25/ , Rp , NMT SAN SMART 25/ , Rp , NMT SAN SMART 25/ , Rp , NMT SAN SMART 25/ , Rp , NMT SAN SMART 32/ , Rp 1¼ 60 3, NMT SAN SMART 32/ , Rp 1¼ 90 3, NMT SAN SMART 32/ , Rp 1¼ 140 3, NMT SAN SMART 32/ , Rp 1¼ 180 3, NMT SAN SMART 32/ , Rp 1¼ 180 3,75 NMT SAN SMART C - śrubunkowa pompa z korpusem z brązu z modułem komunikacji NMT SAN SMART C 25/ , Rp , NMT SAN SMART C 25/ , Rp , NMT SAN SMART C 25/ , Rp , NMT SAN SMART C 25/ , Rp , NMT SAN SMART C 25/ , Rp , NMT SAN SMART C 32/ , Rp 1¼ NMT SAN SMART C 32/ , Rp 1¼ NMT SAN SMART C 32/ , Rp 1¼ NMT SAN SMART C 32/ , Rp 1¼ NMT SAN SMART C 32/ , Rp 1¼ Instalacja Po zamontowaniu pompy, wał pompy musi być w pozycji poziomej. NMT(D) (SAN) SMART (C) (F) 15

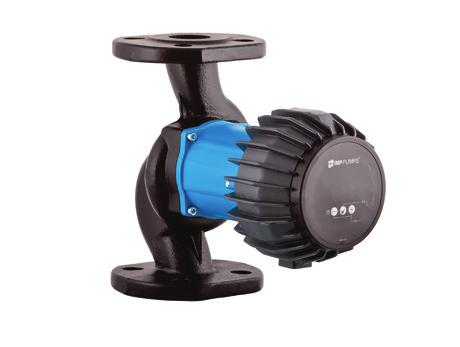

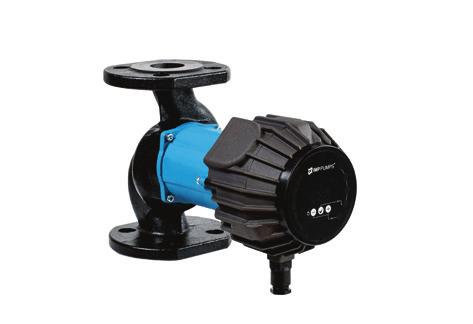

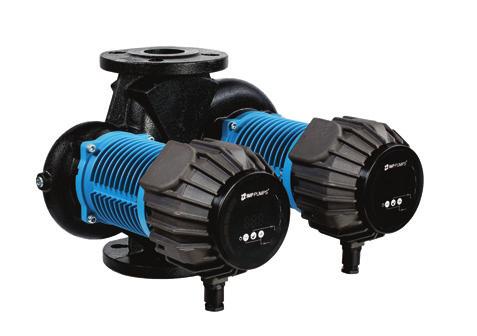

16 NMT MAX NMT (D) (SAN) MAX (C) xx/xxx (F) przyłącze kołnierzowe max wysokość podnoszenia [m] średnice przyłączeń (DN) [mm] komunikacja nazwa modelu korpus wykonany z brązu pompa podwójna typ (nowoczesna technologia silnika) Elektronicznie regulowane pompy bezdławnicowe Do zastosowania w instalacjach grzewczych, klimatyzacyjnych, chłodniczych, przemysłowych zgodnie z normą VDI 2035 oraz regulacjami ErP. Wysokosprawna pompa bezdławnicowa z funkcją automatycznej adaptacji AUTOADAPT - ECM wysokosprawna technologia magnesu trwałego - Wyświetlacz LED - wbudowane zabezpieczenie elektryczne - łatwa w obsłudze i instalacji, niski poziom hałasu, automatyczne odpowietrzanie - wytrzymała i zwarta konstrukcja zapewniająca długie użytkowanie Automatyczna praca - natychmiastowe doregulowanie się do instalacji Manualne parametryzowanie - Ciśnienie proporcjonalne, stałe ciśnienie, stała prędkość, obniżenie nocne Komunikacja MAX C - z modułem komunikacji NMTC (opcja): Ethernet, Modbus RTU, sygnał kontrolny 0-10V, 3 wejścia/wyjścia analogowe, 1 wyjście sygnalizacyjne Minimalne ciśnienie wlotowe 0.05 bar <75 C (temperatura medium) 0.28 bar <90 C (temperatura medium) Korpus Wirnik Materiał żeliwo/brąz PES Wał stal nierdzewna AISI 316 Łożyska grafit Kartusza rotora stal nierdzewna AISI 316 Specyfikacja techniczna Qmax 55 m 3 /h Hmax 16,5 m p PN 6/10 bar DN 40/50/65/80 kołnierzowe Klasa izolacji F Stopień ochrony IP 44 Napięcie 1 ~ 230V, 50/60 Hz Dopuszczalne media Woda, mieszanina glikolu, parametry pracy pompy muszą być sprawdzone dla medium o zawartości glikolu powyżej 20%, bez cząstek stałych, niewybuchowe, bez domieszek oleju. Temperatura medium od + 2 C do C, dla temperatury otoczenia max 40 C. 16

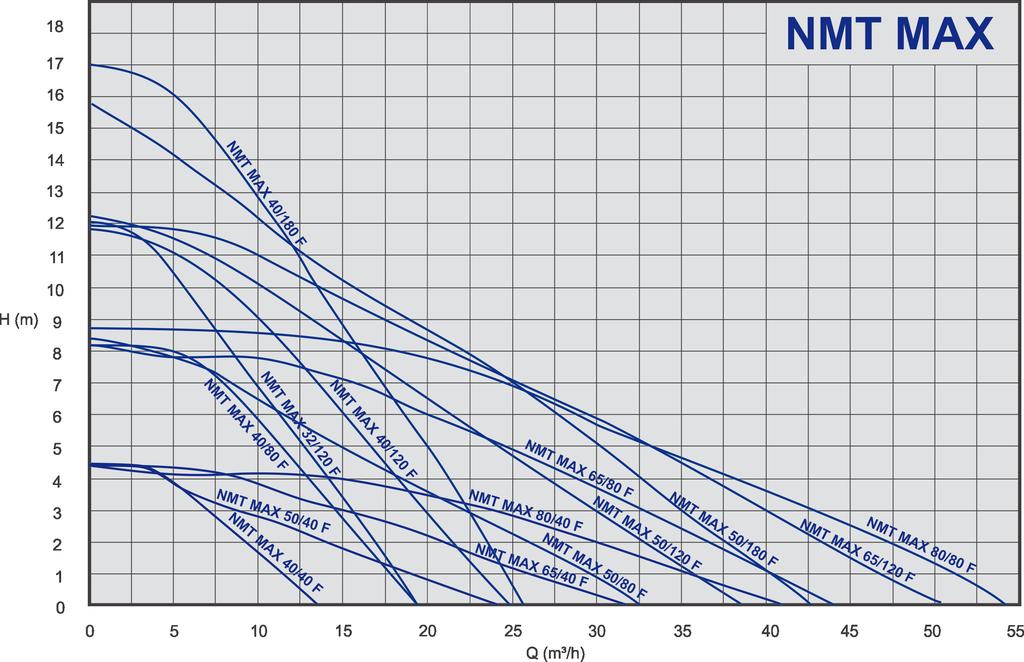

17 Zakres stosowania NMT MAX - pompa o przyłączach kołnierzowych PN NMT MAX 32/120 F220 0, DN32 PN6/ , NMT MAX 40/40 F220 0, DN40 PN6/ , NMT MAX 40/40 F250 0, DN40 PN6/ , NMT MAX 40/80 F220 0, DN40 PN6/ , NMT MAX 40/80 F250 0, DN40 PN6/ , NMT MAX 40/120 F220 0, DN40 PN6/ , NMT MAX 40/120 F250 0, DN40 PN6/ , NMT MAX 40/180 F220 0, DN40 PN6/ , NMT MAX 40/180 F250 0, DN40 PN6/ , NMT MAX 50/40 F280 0, DN50 PN6/ , NMT MAX 50/80 F280 0, DN50 PN6/ , NMT MAX 50/120 F280 0, DN50 PN6/ NMT MAX 50/180 F280 0, DN50 PN6/ , NMT MAX 65/40 F340 0, DN65 PN6/ , NMT MAX 65/80 F340 0, DN65 PN6/ , NMT MAX 65/120 F340 0, DN65 PN6/ , NMT MAX 80/40 F360 PN6 0, DN80 PN , NMT MAX 80/40 F360 PN10 0, DN80 PN , NMT MAX 80/80 F360 PN6 0, DN80 PN , NMT MAX 80/80 F360 PN10 0, DN80 PN ,85 17

18 NMT MAX C - pompa o przyłączach kołnierzowych z modułem komunikacji NMTD MAX - pompa podwójna o przyłączach kołnierzowych 18 PN NMT MAX C 32/120 F220 0, DN32 PN6/ , NMT MAX C 40/40 F220 0, DN40 PN6/ NMT MAX C 40/40 F250 0, DN40 PN6/ , NMT MAX C 40/80 F220 0, DN40 PN6/ , NMT MAX C 40/80 F250 0, DN40 PN6/ , NMT MAX C 40/120 F220 0, DN40 PN6/ , NMT MAX C 40/120 F250 0, DN40 PN6/ , NMT MAX C 40/180 F220 0, DN40 PN6/ , NMT MAX C 40/180 F250 0, DN40 PN6/ , NMT MAX C 50/40 F280 0, DN50 PN6/ , NMT MAX C 50/80 F280 0, DN50 PN6/ , NMT MAX C 50/120 F280 0, DN50 PN6/ , NMT MAX C 50/180 F280 0, DN50 PN6/ , NMT MAX C 65/40 F340 0, DN65 PN6/ , NMT MAX C 65/80 F340 0, DN65 PN6/ , NMT MAX C 65/120 F340 0, DN65 PN6/ , NMT MAX C 80/40 F360 PN6 0, DN80 PN , NMT MAX C 80/40 F360 PN10 0, DN80 PN , NMT MAX C 80/80 F360 PN6 0, DN80 PN , NMT MAX C 80/80 F360 PN10 0, DN80 PN ,1 PN NMTD MAX 32/120 F220 0, DN32 PN6/10 2x NMTD MAX 40/40 F220 0, DN40 PN6/10 2x NMTD MAX 40/40 F250 0, DN40 PN6/10 2x110 14, NMTD MAX 40/80 F220 0, DN40 PN6/10 2x NMTD MAX 40/80 F250 0, DN40 PN6/10 2x270 16, NMTD MAX 40/120 F220 0, DN40 PN6/10 2x NMTD MAX 40/120 F250 0, DN40 PN6/10 2x480 16, NMTD MAX 40/180 F220 0, DN40 PN6/10 2x NMTD MAX 40/180 F250 0, DN40 PN6/10 2x NMTD MAX 50/40 F280 0, DN50 PN6/10 2x160 19, NMTD MAX 50/80 F280 0, DN50 PN6/10 2x370 22, NMTD MAX 50/120 F280 0, DN50 PN6/10 2x560 23, NMTD MAX 50/180 F280 0, DN50 PN6/10 2x830 28, NMTD MAX 65/40 F340 0, DN65 PN6/10 2x230 32, NMTD MAX 65/80 F340 0, DN65 PN6/10 2x560 32, NMTD MAX 65/120 F340 0, DN65 PN6/10 2x810 38, NMTD MAX 80/40 F360 PN6 0, DN80 PN6 2x NMTD MAX 80/40 F360 PN10 0, DN80 PN10 2x NMTD MAX 80/80 F360 PN6 0, DN80 PN6 2x NMTD MAX 80/80 F360 PN10 0, DN80 PN10 2x800

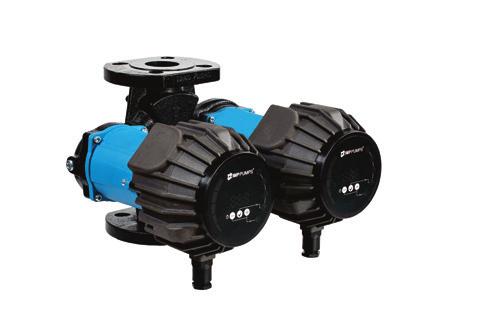

19 NMTD MAX C - pompa podwójna z modułem komunikacji PN NMTD MAX C 32/120 F220 0, DN32 PN6/10 2x NMTD MAX C 40/40 F220 0, DN40 PN6/10 2x NMTD MAX C 40/40 F250 0, DN40 PN6/10 2x110 14, NMTD MAX C 40/80 F220 0, DN40 PN6/10 2x NMTD MAX C 40/80 F250 0, DN40 PN6/10 2x270 17, NMTD MAX C 40/120 F220 0, DN40 PN6/10 2x NMTD MAX C 40/120 F250 0, DN40 PN6/10 2x480 17, NMTD MAX C 40/180 F220 0, DN40 PN6/10 2x NMTD MAX C 40/180 F250 0, DN40 PN6/10 2x680 25, NMTD MAX C 50/40 F280 0, DN50 PN6/10 2x160 20, NMTD MAX C 50/80 F280 0, DN50 PN6/10 2x370 22, NMTD MAX C 50/120 F280 0, DN50 PN6/10 2x560 24, NMTD MAX C 50/180 F280 0, DN50 PN6/10 2x830 29, NMTD MAX C 65/40 F340 0, DN65 PN6/10 2x230 32, NMTD MAX C 65/80 F340 0, DN65 PN6/10 2x560 33, NMTD MAX C 65/120 F340 0, DN65 PN6/10 2x810 38, NMTD MAX C 80/40 F360 PN6 0, DN80 PN6 2x NMTD MAX C 80/40 F360 PN10 0, DN80 PN10 2x NMTD MAX C 80/80 F360 PN6 0, DN80 PN6 2x NMTD MAX C 80/80 F360 PN10 0, DN80 PN10 2x800 NMT SAN MAX - pompa z korpusem z brązu PN NMT SAN MAX 40/40 F250 0, DN40 PN6/ , NMT SAN MAX 40/80 F250 0, DN40 PN6/ , NMT SAN MAX 40/120 F250 0, DN40 PN6/ , NMT SAN MAX 40/180 F250 0, DN40 PN6/ , NMT SAN MAX 50/40 F280 0, DN50 PN6/ NMT SAN MAX 50/80 F280 0, DN50 PN6/ NMT SAN MAX 50/120 F280 0, DN50 PN6/ , NMT SAN MAX 50/180 F280 0, DN50 PN6/ NMT SAN MAX 65/40 F340 0, DN65 PN6/ NMT SAN MAX 65/80 F340 0, DN65 PN6/ NMT SAN MAX 65/120 F340 0, DN65 PN6/

20 NMT SAN MAX C - pompa z korpusem z brązu z modułem komunikacji PN NMT SAN MAX C 40/40 F250 0, DN40 PN6/ , NMT SAN MAX C 40/80 F250 0, DN40 PN6/ NMT SAN MAX C 40/120 F250 0, DN40 PN6/ , NMT SAN MAX C 40/180 F250 0, DN40 PN6/ , NMT SAN MAX C 50/40 F280 0, DN50 PN6/ NMT SAN MAX C 50/80 F280 0, DN50 PN6/ NMT SAN MAX C 50/120 F280 0, DN50 PN6/ NMT SAN MAX C 50/180 F280 0, DN50 PN6/ NMT SAN MAX C 65/40 F340 0, DN65 PN6/ NMT SAN MAX C 65/80 F340 0, DN65 PN6/ NMT SAN MAX C 65/120 F340 0, DN65 PN6/ Instalacja Po zamontowaniu pompy, wał pompy musi być w pozycji poziomej. NMT(D) (SAN) MAX (C) F 20

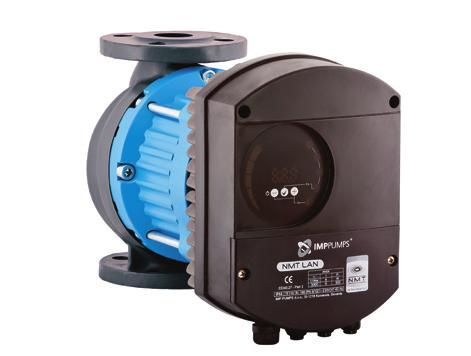

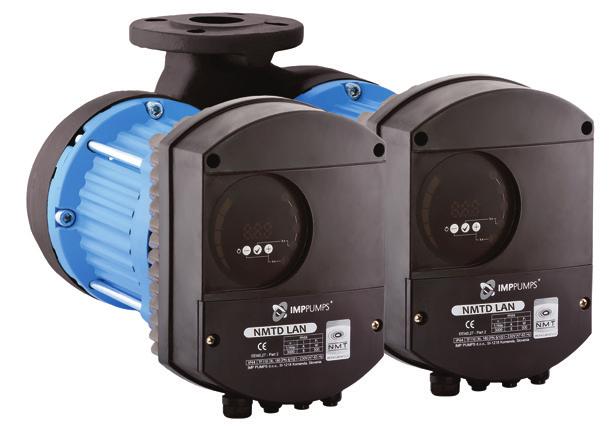

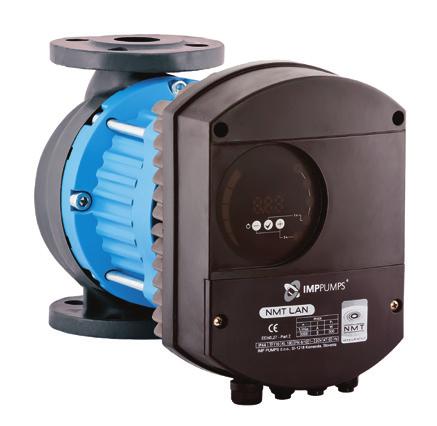

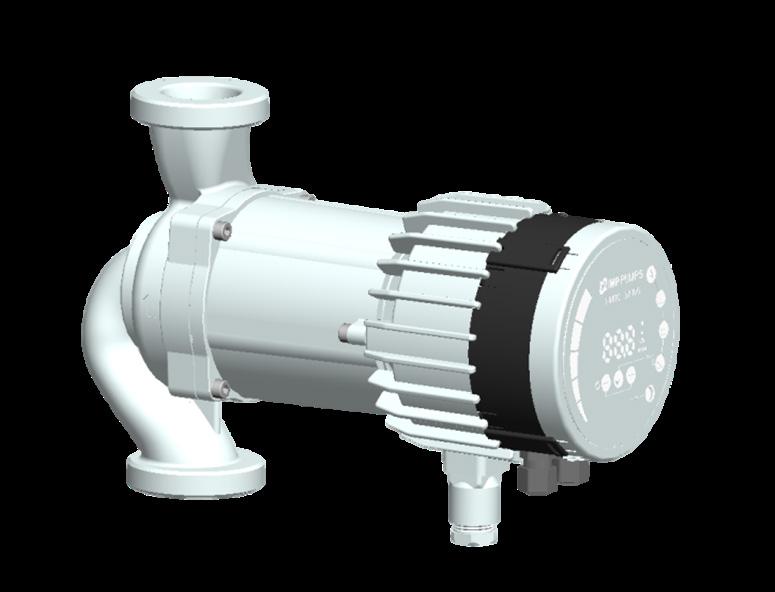

21 NMT LAN NMT (D) (SAN) LAN (C) xx/xxx (F) przyłącze kołnierzowe max wysokość podnoszenia [m] średnice przyłączeń (DN) [mm] komunikacja nazwa modelu korpus wykonany z brązu pompa podwójna typ (nowoczesna technologia silnika) Elektronicznie regulowane pompy bezdławnicowe Do zastosowania w instalacjach grzewczych, klimatyzacyjnych, chłodniczych, przemysłowych zgodnie z normą VDI 2035 oraz regulacjami ErP. Wysokosprawna pompa bezdławnicowa z funkcją automatycznej adaptacji AUTOADAPT - ECM wysokosprawna technologia magnesu trwałego - Wyświetlacz LED - wbudowane zabezpieczenie elektryczne - łatwa w obsłudze i instalacji, niski poziom hałasu, automatyczne odpowietrzanie - wytrzymała i zwarta konstrukcja zapewniająca długie użytkowanie Komunikacja Automatyczna praca - natychmiastowe doregulowanie się do instalacji Manualne parametryzowanie - Ciśnienie proporcjonalne, stałe ciśnienie, stała prędkość, obniżenie nocne NMT LAN - Ethernet, 2 sterowanie cyfrowe, 1 wyjście sygnalizacyjne NMT LAN C - Ethernet, Modbus RTU, 3 wejścia/wyjścia analogowe (0-10V), 1 wyjście sygnalizacyjne Minimalne ciśnienie wlotowe 0.05 bar < 50 C (temperatura medium) 0.8 bar < 80 C (temperatura medium) 1,4 bar < 110 C (temperatura medium) Korpus Materiał żeliwo/brąz Wirnik stal nierdzewna AISI 316 Wał stal nierdzewna AISI 316 Łożyska grafit Kartusza rotora stal nierdzewna AISI 316 Specyfikacja techniczna Qmax 78 m 3 /h Hmax 18 m p PN 6/10 bar DN 40/50/65/80/100 kołnierzowe Klasa izolacji H Stopień ochrony IP 44 Napięcie 1 ~ 230V, 50 Hz Dopuszczalne media Woda, mieszanina glikolu, parametry pracy pompy muszą być sprawdzone dla medium o zawartości glikolu powyżej 20%, bez cząstek stałych, niewybuchowe, bez domieszek oleju. Temperatura medium od -10 C do +110 C, dla temperatury otoczenia max 40 C. 21

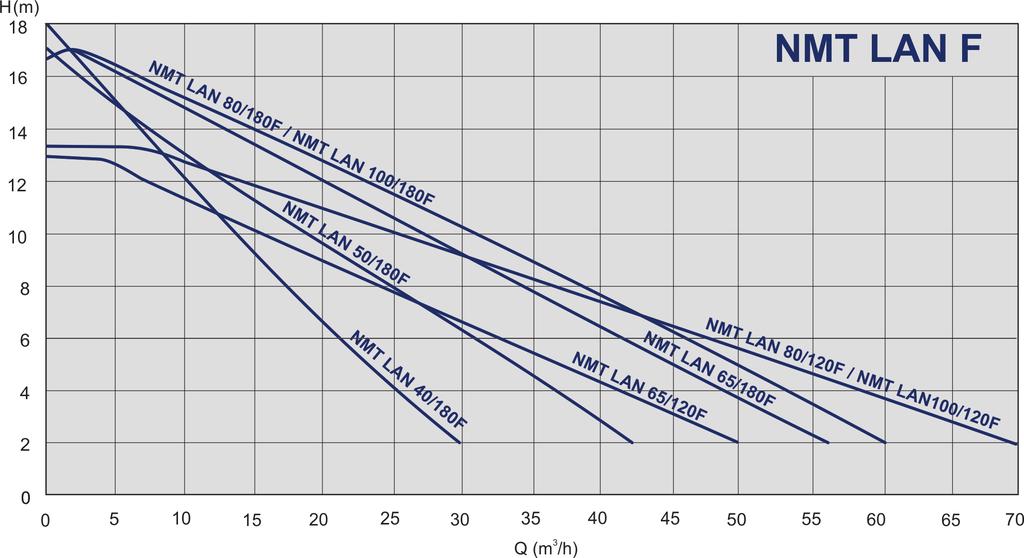

22 Zakres stosowania NMT LAN xx F - pompa o przyłączach kołnierzowych NMT LAN 40/180 F250 0, DN40 PN6/ , NMT LAN 50/180 F280 0, DN50 PN6/ , NMT LAN 65/120 F340 0, DN65 PN6/ , NMT LAN 65/180 F340 0, DN65 PN6/ , NMT LAN 80/120 F360 PN6 0, DN80 PN , NMT LAN 80/120 F360 PN10 0, DN80 PN , NMT LAN 80/180 F360 PN6 0, DN80 PN , NMT LAN 80/180 F360 PN10 0, DN80 PN , NMT LAN 100/120 F360 PN6 0, DN100 PN , NMT LAN 100/120 F360 PN10 0, DN100 PN , NMT LAN 100/180 F360 PN6 0, DN100 PN , NMT LAN 100/180 F360 PN10 0, DN100 PN ,1 PN 22

23 NMT LAN C xx F - pompa o przyłączach kołnierzowych z modułem komunikacji PN NMT LAN C 40/180 F250 0, DN40 PN6/ , NMT LAN C 50/180 F280 0, DN50 PN6/ , NMT LAN C 65/120 F340 0, DN65 PN6/ , NMT LAN C 65/180 F340 0, DN65 PN6/ , NMT LAN C 80/120 F360 PN 6 0, DN80 PN , NMT LAN C 80/120 F360 PN 10 0, DN80 PN , NMT LAN C 80/180 F360 PN 6 0, DN80 PN , NMT LAN C 80/180 F360 PN 10 0, DN80 PN , NMT LAN C 100/120 F360 PN 6 0, DN100 PN , NMT LAN C 100/120 F360 PN 10 0, DN100 PN , NMT LAN C 100/180 F360 PN 6 0, DN100 PN , NMT LAN C 100/180 F360 PN 10 0, DN100 PN ,1 NMTD LAN xx F - pompa podwójna o przyłączach kołnierzowych PN NMTD LAN 40/180 F250 0, DN40 PN6/10 2x800 73, NMTD LAN 50/180 F280 0, DN50 PN6/10 2x , NMTD LAN 65/120 F340 0, DN65 PN6/10 2x , NMTD LAN 65/180 F340 0, DN65 PN6/10 2x , NMTD LAN 80/120 F360 PN 6 0, DN80 PN6 2x , NMTD LAN 80/120 F360 PN 10 0, DN80 PN10 2x , NMTD LAN 80/180 F360 PN 6 0, DN80 PN6 2x , NMTD LAN 80/180 F360 PN 10 0, DN80 PN10 2x ,2 NMTD LAN C xx F - pompa podwójna z modułem komunikacji PN NMTD LAN C 40/180 F250 0, DN40 PN6/10 2x800 73, NMTD LAN C 50/180 F280 0, DN50 PN6/10 2x , NMTD LAN C 65/120 F340 0, DN65 PN6/10 2x , NMTD LAN C 65/180 F340 0, DN65 PN6/10 2x , NMTD LAN C 80/120 F360 PN 6 0, DN80 PN6 2x , NMTD LAN C 80/120 F360 PN 10 0, DN80 PN10 2x , NMTD LAN C 80/180 F360 PN 6 0, DN80 PN6 2x , NMTD LAN C 80/180 F360 PN 10 0, DN80 PN10 2x ,2 23

24 NMT SAN LAN xx F - pompa z korpusem z brązu NMT SAN LAN 40/120 F250 0, DN40 PN6/ NMT SAN LAN 50/120 F280 0, DN50 PN6/ PN NMT SAN LAN 65/120 F340 0, DN65 PN6/ NMT SAN LAN C xx F - pompa z korpusem z brązu z modułem komunikacji NMT SAN LAN C 40/120 F250 0, DN40 PN6/ NMT SAN LAN C 50/120 F280 0, DN50 PN6/ PN NMT SAN LAN C 65/120 F340 0, DN65 PN6/ Instalacja Po zamontowaniu pompy, wał pompy musi być w pozycji poziomej. NMT(D) (SAN) LAN (C) F 24

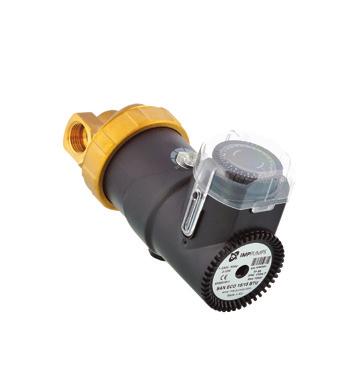

25 SAN (mała pompa) pompy do ciepłej wody użytkowej SAN (ECO) xx/xx (180) SAN ECO 15/15 Wysokosprawna, pompa do ciepłej wody użytkowej. Silnik typu sferycznego bez wału, korpus wykonany z brązu. rozstaw króćców [mm] max wysokość podnoszenia [m] średnice przyłączeń (DN) [mm] 3-biegowa pompa do cyrkulacji ciepłej wody użytkowej 4 wersje pomp: B BU BTU BT wersja podstawowa wersja w zegarem wersja z zegarem i termostatem wersja z termostatem (zakres 20 C - 70 C) SAN xx / xx (180) 3-biegowa pompa do cyrkulacji ciepłej wody użytkowej Korpus wykonany z brązu, wytrzymała konstrukcja, łatwa w obsłudze Minimalne ciśnienie wlotowe 0.05 bar < 75 C (temperatura medium) 0.28 bar < 90 C (temperatura medium) Korpus Wirnik Wał Łożyska Materiał brąz poliamid, PES stal nierdzewna AISI 316/ceramiczny grafit/ceramiczne Kartusza rotora stal nierdzewna AISI 316 Specyfikacja techniczna Qmax 8,4 m 3 /h Hmax 8 m DN 15/20/25/32 Rozstaw Rp ½ / Rp ¾ / Rp 1/ Rp 1¼ gwintowane Klasa izolacji H Stopień ochrony IP 44 Napięcie 1 ~ 230V, 50 Hz 25

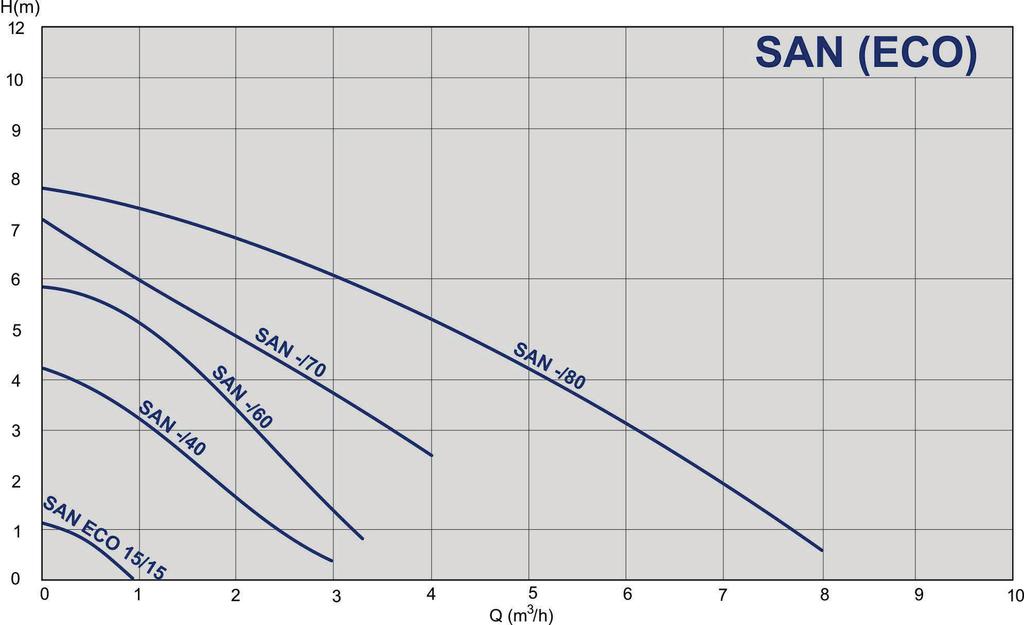

26 Zakres stosowania SAN - 3-biegowa pompa do ciepłej wody użytkowej (korpus z brązu) SAN 15/ Rp ½ 50 2, SAN 20/ Rp ¾ 50 2, SAN 25/ Rp , SAN 15/ Rp ½ 90 2, SAN 20/ Rp ¾ 90 2, SAN 25/ Rp , SAN 20/ Rp ¾ 140 2, SAN 25/ Rp , SAN 32/ Rp 1¼ SAN ECO - pompa do cyrkulacji ciepłej wody użytkowej SAN ECO 15/15 B 65 Rp ½ 2-8 0, SAN ECO 15/15 BU 65 Rp ½ 2-8 0, SAN ECO 15/15 BTU 65 Rp ½ 2-8 0, SAN ECO 15/15 BT 65 Rp ½ 2-8 0,65 26

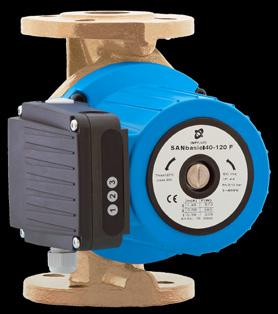

27 SANbasic II F kołnierzowa pompa do ciepłej wody użytkowej SANbasic II xx/xxx F przyłącze kołnierzowe max wysokość podnoszenia [m] średnice przyłączeń (DN) [mm] 3-biegowa pompa do ciepłej wody użytkowej kołnierzowa, Korpus z brązu, napięcie: standard 400V (opcja 230V) 3-biegowa pompa do cyrkulacji ciepłej wody użytkowej Zakres stosowania SANbasic II - 3-biegowa pompa kołnierzowa PN SANbasic II F DN40 PN6/ SANbasic II F DN40 PN6/ SANbasic II F DN50 PN6/ SANbasic II F DN50 PN6/ SANbasic II F DN50 PN6/ SANbasic II F DN65 PN6/ SANbasic II F DN65 PN6/

28 THE HONEST PRODUCT FOR THE HONEST PRICE IMP PUMPS d.o.o. Pod hrasti Komenda SLOVENIJA Kontakt: E: T: F: IMP PUMPS d.o.o.
