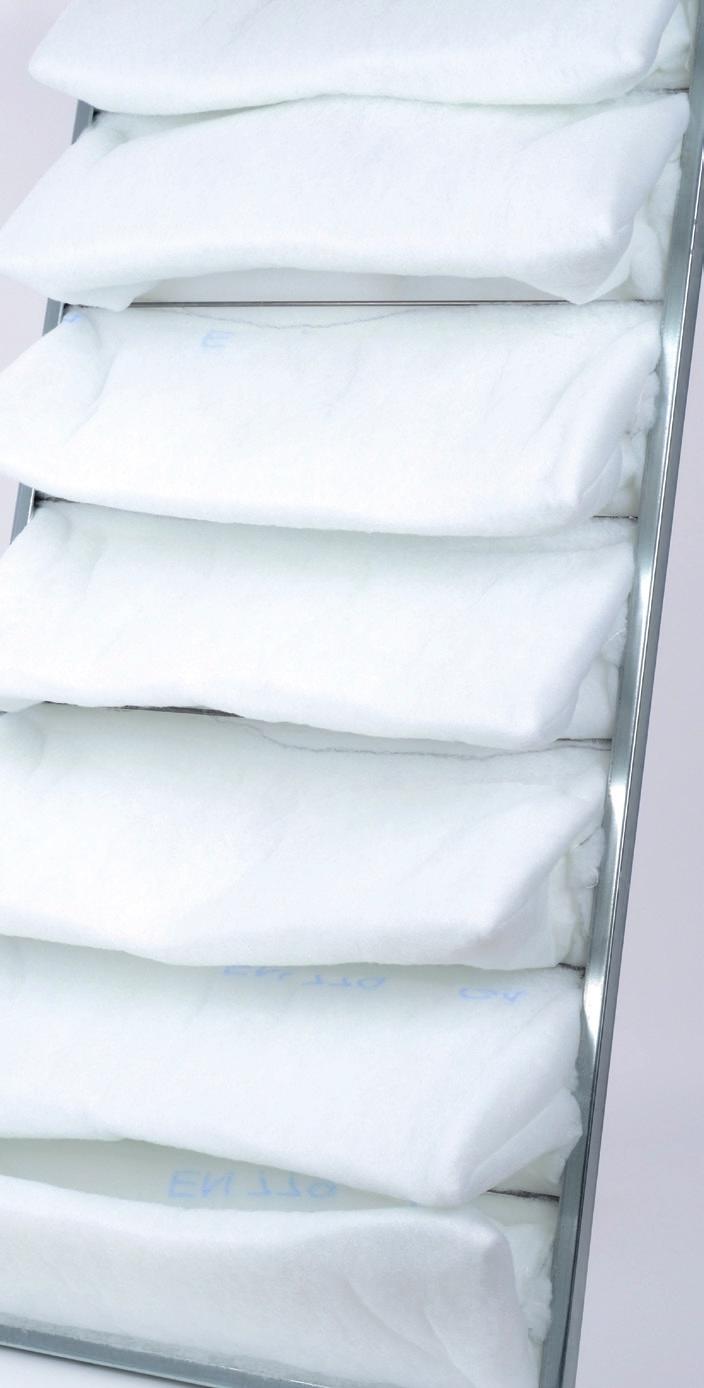

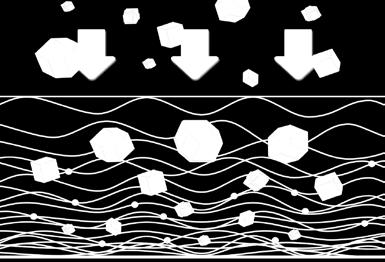

1 (wlotowa) Filtry sufitowe Filtry kartonowe typu ANDREAE Filtry podłogowe typu PAINT STOP Filtracja końcowa (wylotowa) Filtry owe APP APP posiadając dużą powierzchnię roboczą, dokładność filtracji G4 i bardzo dużą pojemność pyłową jako filtr wstępny zapewniają najlepszą ochronę filtrów sufitowych dokładnego oczyszczania powietrza M5 i F5 oraz jako filtr końcowy zabezpieczają turbinę wyciągową przed utratą wyważenia i środowisko przed emisją aerozolu lakierniczego do atmosfery. Filtry owe w stosunku do płaskich charakteryzują się wielokrotnie większą powierzchnią filtracji, pojemnością pyłową oraz dłuższym okresem użytkowania. Czas eksploatacji tych filtrów oceniany jest na godzin dla filtrów wstępnych oraz godzin dla filtrów końcowych. Po tym okresie należy dokonać wymiany filtrów. W ofercie APP znajdują się filtry owe do wszystkich typów kabin lakierniczych używanych na naszym rynku. BUDOWA dostępne w ofercie APP produkowane są z dwóch rodzajów włóknin: oraz ECONOMIC. Obydwie są w klasie filtracji G4. Włókniny wykonane są w 100% z poliestru łączonego termicznie. Mają progresywną budowę, a więc chłoną i zatrzymują większą ilość cząsteczek niż włókniny o stałej gęstości włókien. Istnieje możliwość wykonania filtrów owych z włóknin o klasach filtracji G3, F5, F6 i F7 (dostępność włóknin do potwierdzenia). Włókniny nie zawierają silikonu oraz innych substancji mogących powodować wady lakiernicze. Do montażu w ramkach nie wykorzystuje się klejów ani pianek. Każdy filtr posiada naklejkę z indeksem, wymiarami i kierunkiem przepływu powietrza. Włókna ułożone postępowo-progresywnie. Właściwości Włóknina ECONOMIC Klasa filtracji EN779 G4 G4 Średnia grubość maty filtracyjnej 22 mm 5-7 mm Waga tkaniny filtracyjnej 220 g/m g/m 2 Skuteczność przechwytywania 90% 90% Maks. temp. pracy 80 C 80 C Znamionowy przepływ powietrza 5400 m³/h/m² 1400 m³/h/m² Do filtracji wstępnej najczęściej wykorzystywane są maty filtracyjne wykonane z włókien poliestrowych ułożonych postępowo-progresywnie (z rosnącą gęstością włókien) i zespolonych termicznie, w klasie filtracji G4. Odporność na ogień DIN F1 F1 Dane techniczne zostały sporządzone w oparciu o aktualną wiedzę w dobrej wierze i są wskazówką do zastosowania. * według normy EN 779 średnia skuteczność dla G4 90>=Am. 1/5

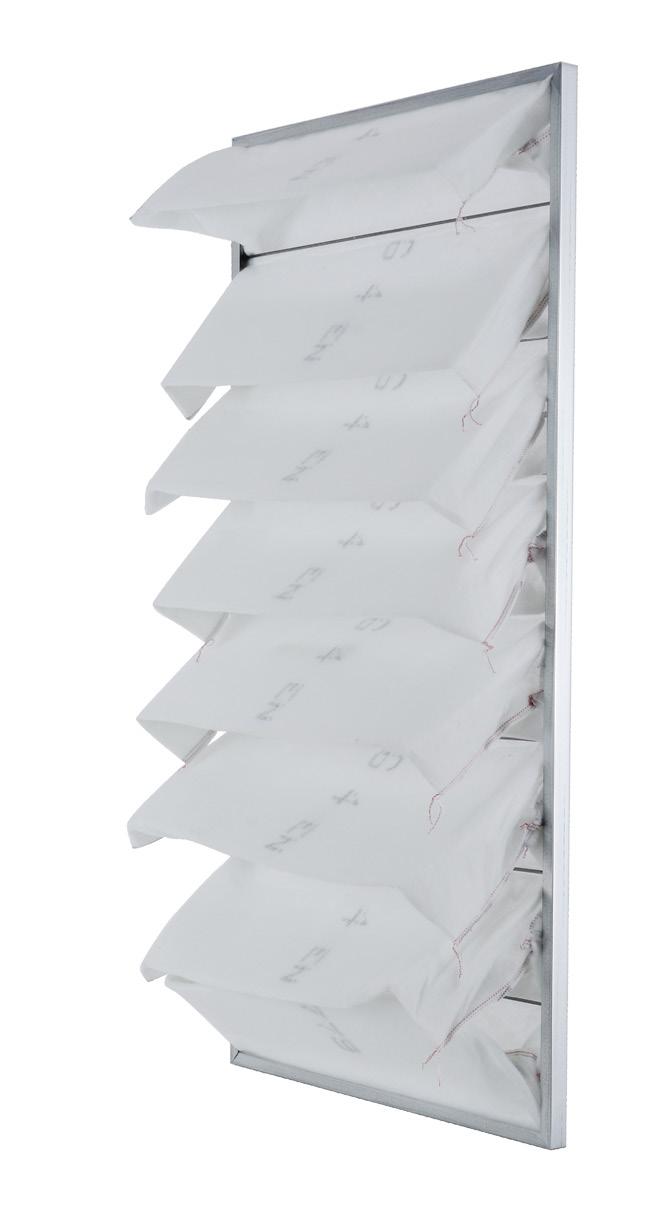

2 Skrojone na miarę! Firma APP wykonuje również nietypowe filtry owe (wstępne i końcowe) na dowolny wymiar zamówiony przez klienta. APP RODZAJE FILTRÓW KIESZENIOWYCH 1. BEZ RAMKI sam materiał uszyty w formie lub rękawów (tuby zaślepione bądź nie). 2. W RAMCE Z BLACHY OCYNKOWANEJ standardem jest ramka o grubości 25 mm, dostępna jest również ramka o grubości 20 mm. KONSTRUKCJA: Pełna kratownica zgrzewana z drutu stalowego o bardzo dużej wytrzymałości mechanicznej (maks. wymiary produkcyjne to 70 x 150 cm). Powyżej 70 cm szerokości pełna kratownica jest robiona z drewna (maks. wymiary produkcyjne na drewnie to 100 x 150 cm). Materiał filtracyjny 100% poliester łączony termicznie, w klasie filtracji G4, w postaci im więcej tym większa powierzchnia filtracji i tym samym większa skuteczność filtracji. Kieszenie zamontowane są na kratownicy metodą zszywania. Kratownica z ami montowana w ramce metalowej metodą na wcisk. Następnie ramka jest nitowana lub skręcana na śruby. ZALETY: Wytrzymała, mocna konstrukcja na pełnej kratownicy bez użycia kleju montowana w ramce na wcisk i zanitowana pozwala na zastosowanie naszych filtrów owych przy turbinach o mocy 7,5 kw i przepływie m 3 /h oraz przy turbinach o mocy nawet 11 kw i przepływie powietrza m 3 /h bez ryzyka, że ciąg powietrza wyrwie filtr z ramki. Solidne - nitowane lub skręcane na śruby - połączenie ramki. Ramka z blachy ocynkowanej nałożona na kratownicę z drutu stalowego, wzmacnia konstrukcję filtra. Mocne i szczelnie zszyte e, zapewniają większą trwałość filtra. 2/5

3 APP nr APP FK 370 SAIMA APP dostępne w ofercie APP produkowane są z dwóch rodzajów tkanin: oraz ECONOMIC. Tkaniny te różni grubość i współczynnik przepustowości powietrza mierzony w m 3 /h/m 2. APP nr APP FK 310 SAIMA typ stożek APP nr APP FK 390 MILLIBAR ECONOMIC APP nr APP FK 306 USI typ C APP nr APP FK 307 USI typ D APP nr APP FK 321 WBS APP nr APP FK 352 BLOWTHERM APP nr APP FK 356 BLOWTHERM (strefa) APP nr E APP FK 306 Eco USI typ C APP nr E APP FK 307 Eco USI typ D APP nr E APP FK 310 Eco SAIMA typ stożek APP nr E APP FK 352 Eco BLOWTHERM APP nr Nazwa produktu grubość [mm] ilość wymiary [mm] szer. x wys. x głęb APP FK 306 Filtr owy G4 USI typ C x 523 x E APP FK 306 Eco Filtr owy ECONOMIC G4 USI typ C x 523 x APP FK 307 Filtr owy G4 USI typ D x 598 x E APP FK 307 Eco Filtr owy ECONOMIC G4 USI typ D x 598 x APP FK 310 Filtr owy G4 SAIMA typ stożek x 415 x E APP FK 310 Eco Filtr owy ECONOMIC G4 SAIMA typ stożek x 415 x APP FK 321 Filtr owy G4 WBS x 585 x APP FK 352 Filtr owy G4 Blowtherm x 595 x E APP FK 352 Eco Filtr owy ECONOMIC G4 Blowtherm x 595 x APP FK 356 Filtr owy ECONOMIC G4 Blowtherm (strefa) x 485 x APP FK 370 Filtr owy G4 typ SAIMA x 450 x APP FK 390 Filtr owy G4 USI typ MILLIBAR x 685 x 200 3/5

4 K [ ilość ] G [ głębokość ] R [ grubość ramki ] A [ szerokość ramki ] B [ wysokość ramki ] Poniższa tabela zawiera dostępne w ofercie APP standardowe typy filtrów owych pasujące do kabin używanych w Polsce wraz z ich najważniejszymi parametrami i zastosowaniem. Szkic Indeks APP Typ Zastosowanie filtrów Jakość Klasa filtracji Ramka [R] [mm] Wymiary [mm] szerokość [A] [mm] wysokość [B] [mm] KABINY LAKIERNICZE I STREFY PRZYGOTOWAWCZE USI Italia głębokość [G] [mm] Ilość [K] Przepustowość powietrza [m 3 /h/m 2 ] USI D Najczęściej stosowany filtr G E w kabinach USI i strefach ECONOMIC USI po 2004 r USI C G E Kabiny USI do 2003 r. ECONOMIC KABINA WBS Kabiny WBS od 2014 r. KABINY LAKIERNICZE WBS * G KABINY LAKIERNICZE BLOWTHERM G E BLOW- THERM Kabiny BLOWTHERM. ECONOMIC Strefy BLOWTHERM G KABINY LAKIERNICZE SAIMA STOŻEK Filtracja końcowa. G SAIMA Kabiny SAIMA E ECONOMIC SAIMA Filtracja końcowa. Kabiny SAIMA. G KABINY LAKIERNICZE MILLIBAR MILLI- BAR Kabina MILLIBAR. G * UWAGA: Jeśli w kabinie WBS jako filtry końcowe używane są filtry owe węglowe czarne i jest potrzeba wymiany filtrów wstępnych, to zalecane jest stosowanie filtrów w jakości Premium. Filtr w jakości Premium traktowany jest jako filtr nietypowy i można zamówić go pod indeksem APP: Natomiast jeśli jest potrzeba wymiany filtrów owych wstępnych i końcowych jednocześnie to wtedy można wybrać filtry w jakości Premium lub Economic. Jednak zalecane jest aby jakość filtrów była taka sama zarówno na wlocie jak i na wylocie, czyli albo Premium albo Economic. Informacje tu zawarte mają charakter poglądowy i służą do propozycji optymalnego wykorzystania produktów, jednak nie są prawną podstawą do odpowiedzialności producenta oraz nie stanowią oferty w rozumieniu przepisów kodeksu cywilnego i nie mogą stanowić podstawy dla zasadności reklamacji. 4/5

5 (wlotowa) Filtry sufitowe Filtry kartonowe typu ANDREAE Filtry podłogowe typu PAINT STOP Filtracja końcowa (wylotowa) Pozostałe filtry APP Sufitowe maty filtracyjne są przeznaczone do końcowej filtracji powietrza wlotowego do kabin lakierniczych jako filtr sufitowy dokładnego oczyszczania powietrza w systemach lakierowania natryskowego. Filtr sufitowy V 600 APP nr ,00 x 20 m APP nr ,20 x 22 m APP nr ,50 x 20 m APP nr cięty / m² Filtr sufitowy V 560 APP nr ,10 x 20 m APP nr ,60 x 20 m APP nr cięty / m² Filtr podłogowy 2,8 APP nr ,76 x 20 m APP nr ,86 x 20 m APP nr ,00 x 20 m APP nr ,20 x 20 m APP nr ,00 x 20 m APP nr ,50 x 20 m Filtr podłogowy 3,5 APP nr ,76 x 20 m APP nr ,86 x 20 m APP nr ,00 x 20 m APP nr ,20 x 20 m APP nr ,00 x 20 m APP nr ,75 x 13,50 m (10m²) APP nr ,90 x 11,15 m (10m²) APP nr ,00 x 10,00 m (10m²) Filtr sufitowy V 500 APP nr ,00 x 20 m APP nr ,20 x 22 m APP nr ,50 x 20 m APP nr cięty / m² Filtr podłogowy typu PAINT STOP (zielono-białe) są przeznaczone do mechanicznego przechwytywania rozpylonego lakieru konwencjonalnego i wodorozcieńczalnego który nie osiadł na lakierowanej powierzchni. Filtr podłogowy 3 APP nr ,76 x 25 m APP nr ,86 x 25 m APP nr ,00 x 25 m APP nr ,20 x 25 m APP nr ,50 x 25 m APP nr ,00 x 25 m Filtry kartonowe typu ANDREAE do stosowania na ścianach wyciągowych w suchych przemysłowych kabinach lakierniczych. Filtry wykonane są z dwóch arkuszy kartonu tworzących labirynt ścianek i otworów w których, następuje bezwładnościowe rozdzielenie farby i powietrza. FILTR SUFITOWY APP V560 APP V600 APP V500 Waga 500 g/m g/m g/m 2 Średnia grubość maty filtracyjnej 22 mm 25 mm 25 mm Klasa filtracji EN779 F5 M5 M5 Średnia skuteczność filtracji 45% - 55% dla1,0 µm 40% - 60% dla 0,4 µm 40% - 60% dla 0,4 µm Skuteczność przechwytywania 95% 97% 96% Początkowa strata ciśnienia 40 Pa 37 Pa 28 Pa Końcowa strata ciśnienia 400 Pa 450 Pa 450 Pa Pojemność pyłowa 480 g/m g/m g/m 2 Znamionowy przepływ powietrza 900 m³/h/m² 900 m³/h/m² 900 m³/h/m² Prędkość przepływu powietrza 0.25 m/s 0,25 m/s 0,25 m/s Max temp. 100 o C 80 o C 80 o C Odporność na ogień DIN F1 F1 F1 Filtry podłogowe typu PAINT STOP Właściwości 2,8 3 3,5 Grubość mm mm mm Skuteczność przechwytywania 95 % 96 % % Opór początkowy 12 Pa 4-10 Pa 8-35 Pa Opór końcowy 130 Pa 80 Pa 100 Pa Waga 250 g/m² g/m² 230 g/m² Max temp. 180 C 180 C 180 C Klasa filtracji (EN 779) G3 G3 G3 Filtry kartonowe typu ANDREAE Skuteczność przechwytywania 91-98% Zatrzymywanie pyłu do 15 kg/m² Max temp. 190 C Opór początkowy 30 Pa Opór końcowy 130 Pa 5/5
