1 9 SZYBKI START INSTRUKCJA OBSŁUGI MPA40BT / MPA40BT-PRO Dystrybucja w Polsce: ul. Kineskopowa 1, Piaseczno tel , info@soundtrade.pl web:

2 1 ŚRODKI OSTROŻNOŚCI Specyfikacja techniczna oraz wygląd urządzenia, mogą ulec zmianie bez powiadomienia. Niniejsza informacja jest aktualna na dzień jej publikacji. Wszystkie znaki towarowe są własnością ich właścicieli. Zabronione jest samodzielne rozmontowywanie urządzenia oraz jego modyfikowanie Zabrania się otwierania wnętrza urządzenia oraz wnętrza zasilacza AC, a także rozmontowywania urządzenia w celu modyfikacji jego części. Naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel techniczny. Należy używać jedynie zasilacza AC lub przewodu dostarczonego wraz z urządzeniem. Dopuszcza się używanie jedynie zasilacza AC lub przewodu dołączonego do urządzenia. Wykorzystanie innego zasilacza lub przewodu może spowodować poważne uszkodzenie systemu zasilania wewnętrznego, a nawet stanowić ryzyko porażenia prądem elektrycznym. Zabrania się umieszczania urządzenia na niestabilnej powierzchni Zabronione jest umieszczanie urządzenia w niestabilnej pozycji, która może doprowadzić do jego przewrócenia. Zaleca się niedopuszczanie, aby ciecze lub obiekty obce dostały się do wnętrza urządzenia; Zabrania się umieszczania naczyń wypełnionych cieczą na powierzchni urządzenia. Nie należy dopuścić do przedostania się obiektów obcych (np. obiektów łatwopalnych, monet, czy przewodów) oraz cieczy do wnętrza urządzenia. Może to doprowadzić do zwarcia, wadliwego działania oraz uszkodzeń. Zabrania się umieszczania produktów oraz przechowywania go w warunkach: nadmiernej ekspozycji na zimno lub ciepło ( np. w warunkach bezpośredniego nasłonecznienia, w pobliżu grzejnika oraz we wnętrzu samochodu); ekspozycji na parę wodną lub dym; nadmiernej wilgotności ekspozycji na słoną wodę; ekspozycji na deszcz; ekspozycji na pył lub piasek; skrajnych zmian temperatury lub wilgotności ekspozycji na silne wibracje i wstrząsy. Zabrania się gwałtownego upuszczania urządzenia oraz wystawiania go na silny ucisk przez inne obiekty Zabronione jest gwałtowne upuszczanie urządzenia. Urządzenie należy chronić przed silnym uciskiem przez inne obiekty.

3 2 Zabrania się podłączania urządzenia do gniazdka elektrycznego wraz z nadmierną liczbą innych urządzeń. Zabronione jest podłączanie przewodu zasilającego urządzenie do gniazdka elektrycznego wraz z nadmierną liczbą innych urządzeń. Może to doprowadzić do przegrzania się gniazda elektrycznego, a w rezultacie - do spowodowania pożaru. Używanie urządzenia przez dzieci dopuszcza się jedynie pod nadzorem osoby dorosłej Używanie urządzenia przez dzieci jest możliwe jedynie pod nadzorem osoby dorosłej. Należy zachować szczególną uwagę, aby urządzenie nie zostało przez nie uszkodzone. Zabrania się zbyt długiego używania urządzenia przy nasilonej głośności dźwięków Urządzenie, zarówno bez, jak i w połączeniu ze wzmacniaczem, słuchawkami lub głośnikami, może spowodować wytworzenie dźwięków o natężeniu mogącym powodować trwałą utratę słuchu. Nie należy używać go przez długi czas przy nasilonym poziomie głośności. W przypadku wystąpienia jakichkolwiek problemów ze słuchem lub uczucia dzwonienia w uszach, należy zaprzestać używania urządzenia i skonsultować się z lekarzem. W przypadku zauważenia odchyleń od prawidłowego działania urządzenia, zaleca się jego natychmiastowe wyłączenie. Należy bezwzględnie przestrzegać poniższych środków ostrożności w celu uniknięcia ryzyka utraty zdrowia i życia w następstwie porażenia prądem elektrycznym, pożaru lub innych sytuacji niebezpiecznych. Zabrania się instalowania oraz odłączania zasilacza AC lub kabla za pomocą mokrych rąk Zabronione jest chwytanie zasilacza AC oraz jego wtyczki lub kabla wilgotnymi lub mokrymi rękoma podczas instalowania oraz odłączania zasilacza z gniazda elektrycznego. Co jakiś czas zaleca się odłączanie wtyczki zasilacza AC i czyszczenie go suchą ściereczką. W przypadku nieużywania urządzenia przez dłuższy czas, należy odłączyć zasilacz od gniazda elektrycznego. Zaleca się zapobieganie splątaniu się przewodów powiązanych z urządzeniem. Wszystkie przewody i kable powinny być trzymane poza zasięgiem dzieci. W celu uniknięcia ryzyka porażenia prądem elektrycznym lub uszkodzenia urządzenia, przed przystąpieniem do czyszczenia go, należy wyłączyć je i wyjąć wtyczkę zasilacza AC z gniazda elektrycznego. Zaleca się odłączenie zasilacza AC z gniazda elektrycznego podczas burzy. W przypadku prawdopodobieństwa wystąpienia burzowych warunków pogodowych, zaleca się odłączenie zasilacza AC z gniazda elektrycznego.

4 3 Zabrania się opierania ciężaru ciała na urządzeniu oraz umieszczania na nim ciężkich obiektów. Urządzenie oraz zasilacz AC powinny być rozlokowane w taki sposób, aby ich pozycja nie zakłócała odpowiedniej wentylacji. Zabrania się używania urządzenia w klimacie tropikalnym. Zaleca się umieszczenie urządzenia w pobliżu gniazda elektrycznego, tak aby jego odłączenie było łatwo możliwe. PRAWIDŁOWA UTYLIZACJA PRODUKTU Ten symbol wskazuje, że tego produktu nie należy wyrzucać razem ze zwykłymi, domowymi odpadami tylko w zgodzie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE)(2002/96/WE) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać szkodliwe działanie na środowisko naturalne i zdrowie człowieka z powodu potencjalnych substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Szczegółowych informacji o miejscach utylizacji tego typu sprzętu można uzyskać w lokalnych urzędach miejskich oraz przedsiębiorstwach utylizacji odpadów. PRAWA AUTORSKIE I ZNAKI HANDLOWE SoundTrade jest autoryzowanym dystrybutorem produktów firmy Behringer w Polsce. Specyfikacja techniczna oraz wygląd urządzenia, mogą ulec zmianie bez powiadomienia. Niniejsza informacja jest aktualna na dzień jej publikacji. SoundTrade nie ponosi żadnej odpowiedzialności za jakiekolwiek naruszenie prawa przez użytkownika korzystającego z danego urządzenia. Wszystkie znaki handlowe i usługowe należą do swoich właścicieli i są zastrzeżone. Instrukcja ta jest chroniona prawem autorskim i żadna jej część nie może być reprodukowana lub przesyłana w jakiejkolwiek formie bez pisemnej zgody SoundTrade. Wszelkie prawa zastrzeżone SoundTrade SoundTrade ul. Kineskopowa 1, Piaseczno tel , info@soundtrade.pl web:

5 4 SPIS TREŚCI: Środki ostrożności i ważne informacje I. Podłączenie (przykłady) II. Złącza, pokrętła i przełączniki III. Ładowanie baterii IV. Rozpoczęcie pracy z głośnikiem V. Najważniejsze cechy MPA40BT i MPA40BT-PRO 15

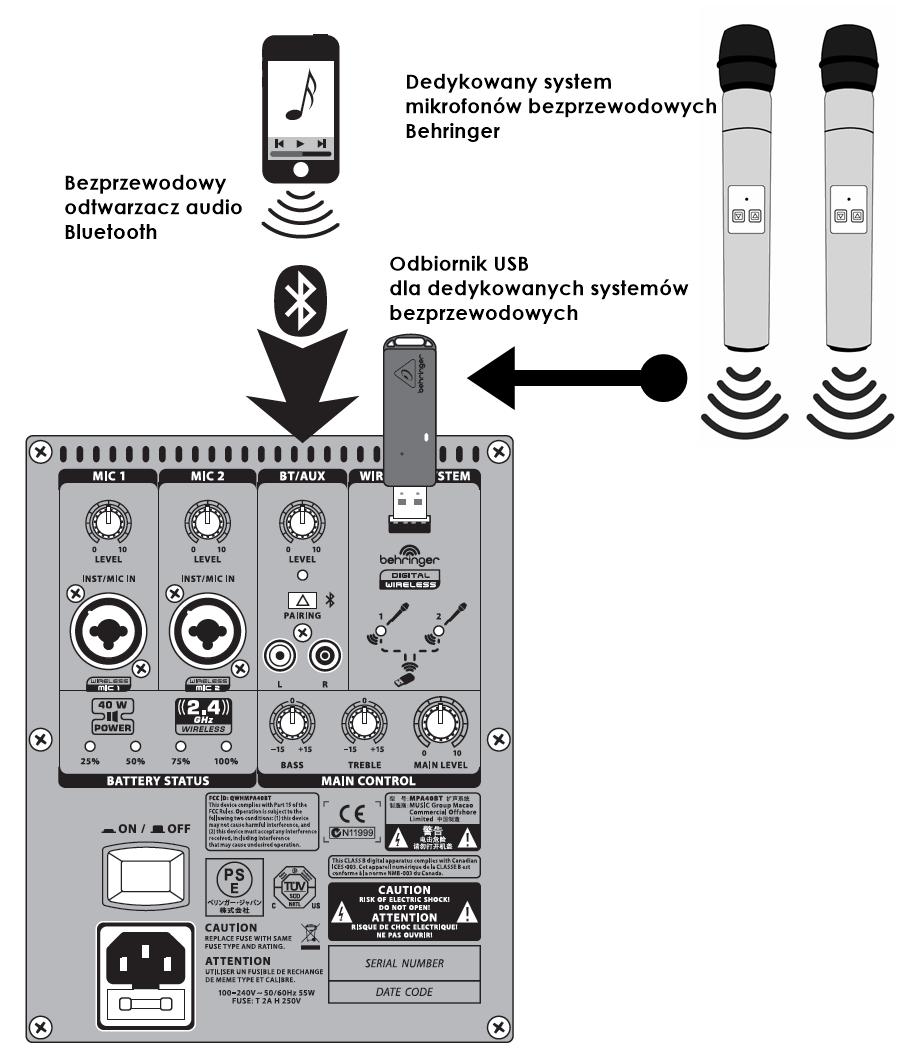

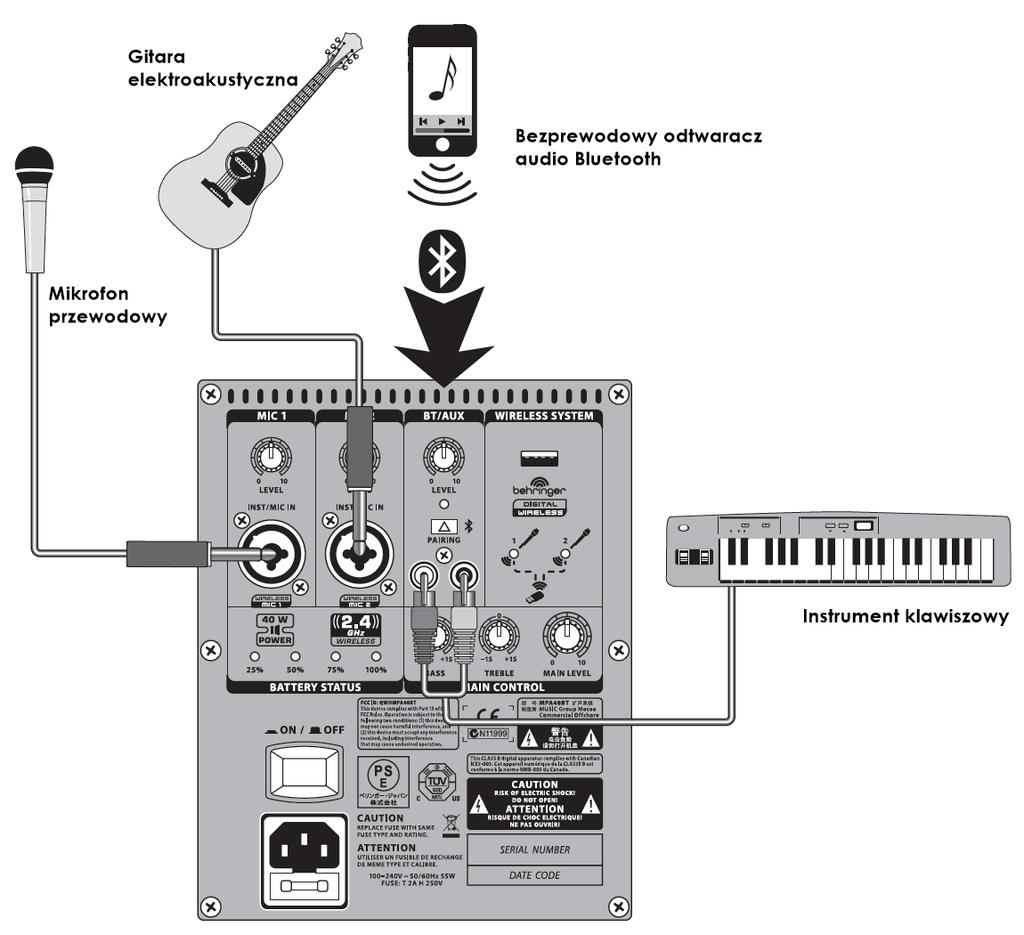

6 5 I. Podłączenie (przykłady)

7 6

8 7 II. Złącza, pokrętła i przełączniki.

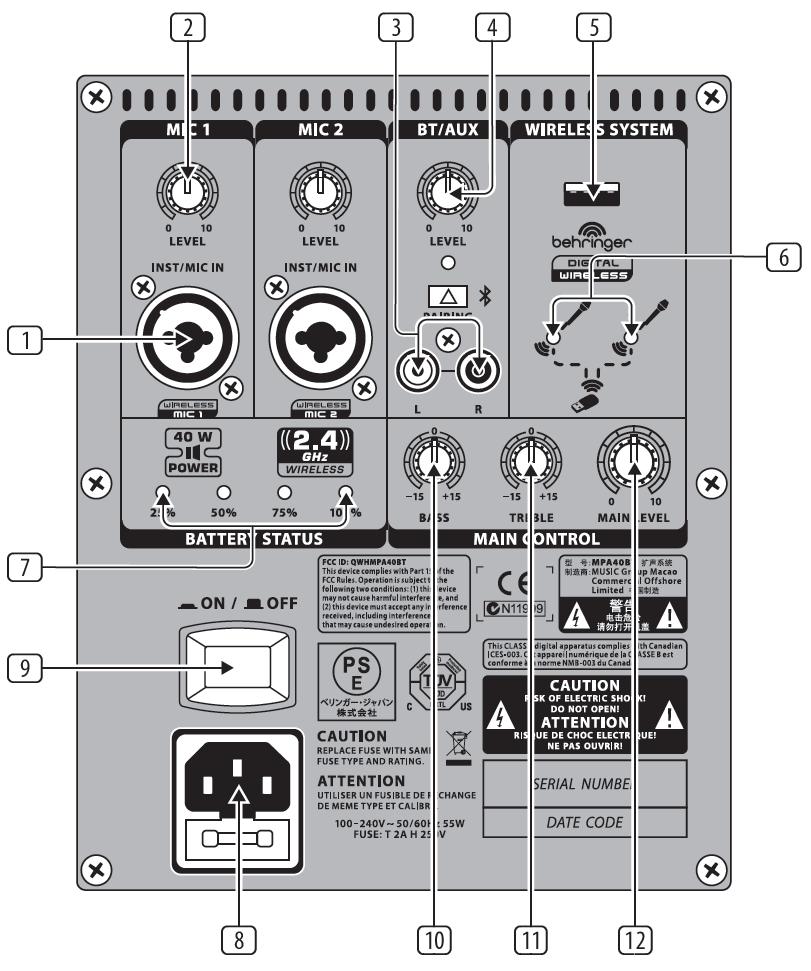

9 8 1. Wejścia INST/MIC dla kanałów INPUT1 lub INPUT2 z gniazdami typu COMBO (XLR/Jack). Pozwalają na podłączenie przewodowego mikrofonu (XLR) lub innego źródła sygnału niesymetrycznego (jack mono 6,3mm) lub symetrycznego (jack stereo 6,3mm). Podłączenie dedykowanego systemu mikrofonów bezprzewodowych automatycznie odłącza działanie gniazd. 2. Pokrętła LEVEL dla kanałów INPUT1 lub INPUT2 regulują poziom głośności sygnału dla wejść INST/MIC lub dla mikrofonów bezprzewodowych. 3. Wejście ST/AUX L R to para wejść typu RCA (chinch) umożliwiająca przewodowe podłączenie zewnętrznego odtwarzacza audio stereo np. smartfona. Ten kanał jest współdzielony z kanałem Bluetooth. 4. Pokrętło LEVEL dla kanału ST/AUX reguluje poziom głośności sygnału odtwarzaczy audio, poprzez przewodową lub też bezprzewodową łączność z wbudowanym w głośnik MPA odbiornikiem. 5. Gniazdo USB pozwala na podłączenie systemu mikrofonów bezprzewodowych firmy Behringer. 6. Diody LED 1 i 2 w sekcji WIRELESS SYSTEM wskazują na obecność sygnału pochodzącego z mikrofonu bezprzewodowego. Podłączenie dedykowanego systemu mikrofonów bezprzewodowych automatycznie odłącza działanie gniazd wejściowych na kanałach INPUT1 i INPUT2. 7. Diody 25%, 50%, 75% i 100% sekcji BATTERY STATUS wskazują na stopień naładowania akumulatora w trakcie działania bez zasilania przez kabel sieciowy. 8. Gniazdo na kabel prądowy typu IEC. 9. Włącznik POWER pozwala włączyć i wyłączyć głośnik MPA. 10. Pokrętło BASS regulujące nasycenie niskich tonów. 11. Pokrętło TREBLE regulujące nasycenie wysokich tonów. 12. Pokrętło MAIN LEVEL w sekcji MAIN CONTROL określa ogólny poziom głośności. UWAGA! OSTRZEŻENIE! Przy jednoczesnym korzystaniu z odtwarzacza Bluetooth oraz systemu mikrofonów bezprzewodowych, zasięg obydwu urządzeń może ulec znacznemu pomniejszeniu.

10 9

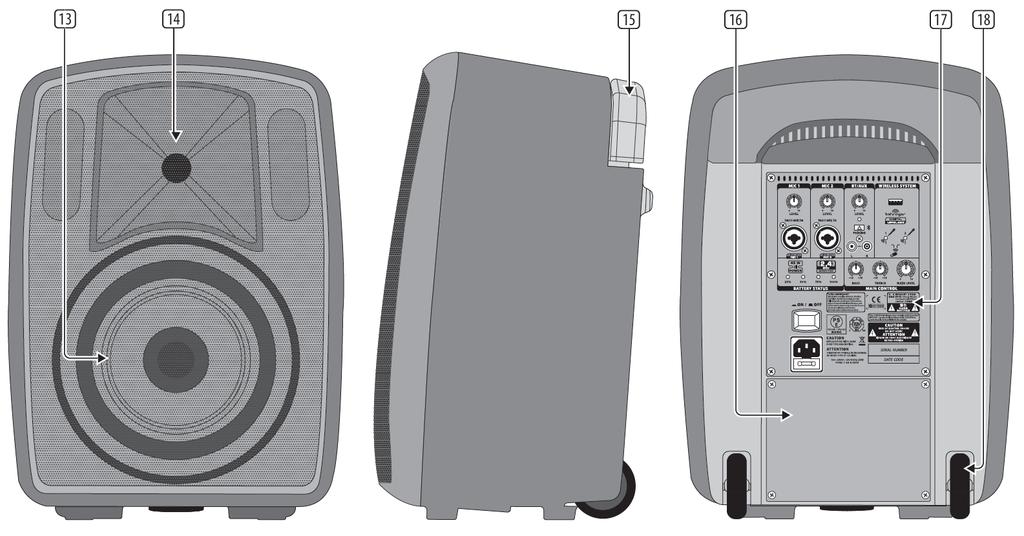

11 Głośnik typu woofer reprodukujący niskie częstotliwości. 14. Głośnik typu tweeter reprodukujący wysokie częstotliwości. 15. Wygodna rączka typu walizkowego dotyczy tylko modelu MPA40BT-PRO. 16. Komora akumulatora zawierająca akumulator wielokrotnego ładowania. Akumulator nie powinien być narażony na nadmierne ciepło pochodzące od promieni słonecznych, grzejników itp. 17. Panel sterujący parametrami głośnika MPA. 18. Kółka ułatwiające transport na płaskich nawierzchniach - dotyczy tylko modelu MPA40BT-PRO. III. Ładowanie baterii. Każdy MPA40BT i MPA40BT-PRO jest dostarczany z wbudowanym akumulatorem, przeznaczonym do wielkokrotnego ładowania. Akumulator ten może zapewnić ciągłe działanie głośnika nawet do 8 godzin. Zalecamy pełne naładowanie akumulatora przed pierwszym użyciem. Aby naładować baterię po raz pierwszy, postępuj zgodnie z poniższą procedurą: A. Ustaw przełącznik POWER w pozycji wyłączonej "OFF". B. Podłącz urządzenie do gniazdka za pomocą kabla IEC. Dioda CHARGE zaświeci się, aby wskazać trwające ładowanie baterii. C. Pozostaw urządzenie podłączone do zasilania do momentu, aż dioda LED 100% zasygnalizuje pełne naładowanie akumulatora. UWAGA! Każdy MPA40BT i MPA40BT-PRO używa kwasowo-ołowiowego akumulatora żelowego, który będzie wolno i samoczynnie rozładowywać się, podczas gdy MPA40BT / MPA40BT-PRO nie będzie używany. Przed planowaną dłuższą przerwą w używaniu głośnika naładuj do pełna akumulator, a następnie ponawiaj ładowanie co 3 miesiące. Jeśli czas pracy, MPA40BT / MPA40BT-PRO na akumulatorze, nawet po pełnym cyklu ładowania wyraźnie maleje, należy wymienić akumulator na nowy,

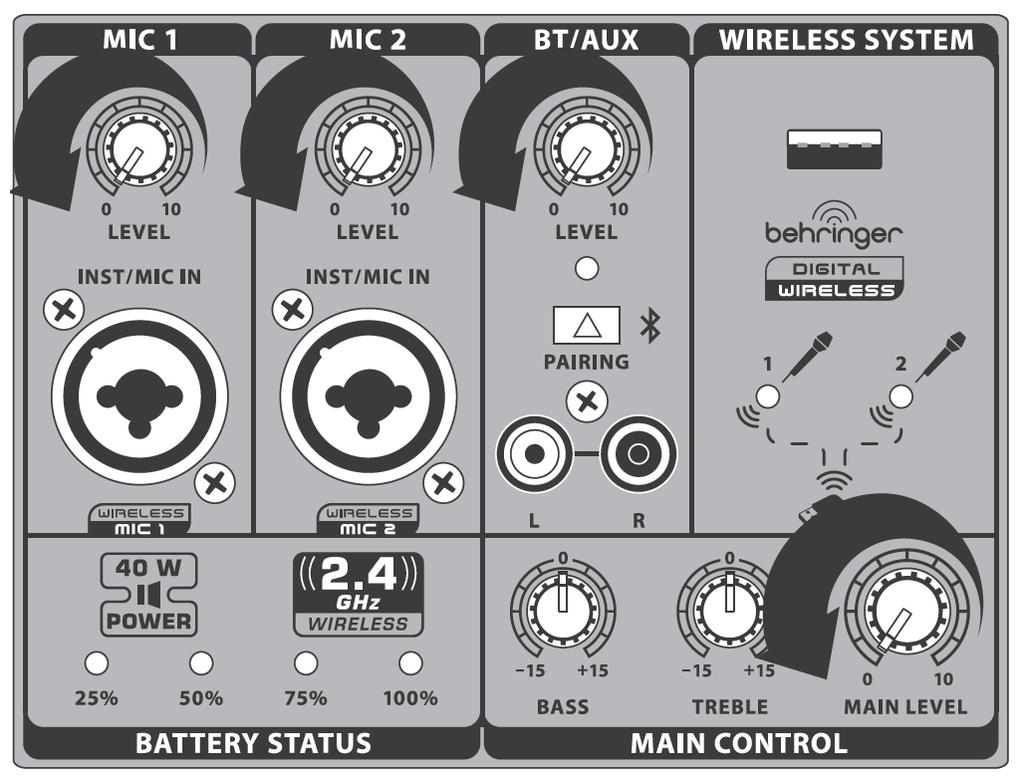

12 11 IV. Rozpoczęcie pracy z głośnikiem Poniższe wskazówki pozwolą na uruchomienie i dokonanie podstawowych ustawień MPA40BT / MPA40BT-PRO. 1. Podłącz MPA40BT / MPA40BT-PRO do prądu za pomocą otrzymanego w komplecie z urządzeniem kabla zasilającego IEC. 2. Przekręć wszystkie pokrętła LEVEL łącznie z pokrętłem MAIN LEVEL na pozycję zero czyli w kierunku przeciwnym do ruchu wskazówek zegara. 3. Podłącz odpowiednimi kablami wszystkie źródła sygnału których zamierzać użyć (mikrofony, instrumenty, odtwarzacze) korzystając z dostępnych gniazd. 4. Włącz głośnik poprzez przełączenie przycisku POWER w pozycję ON.

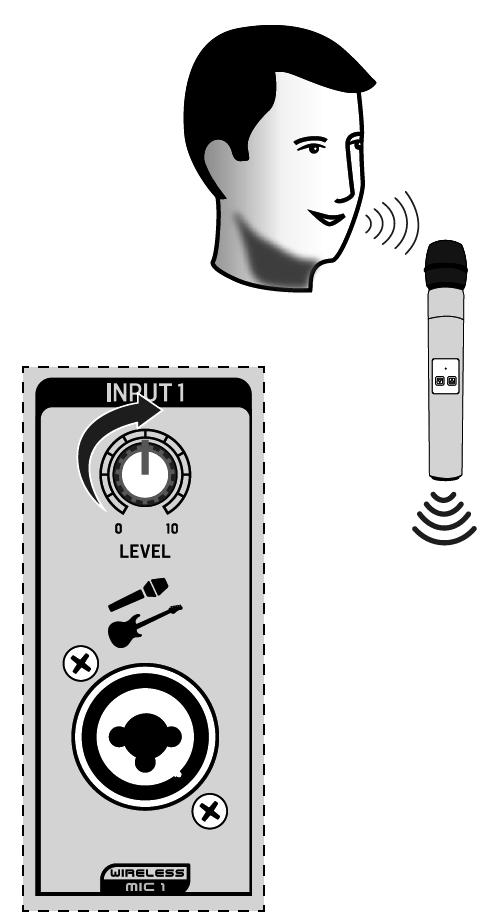

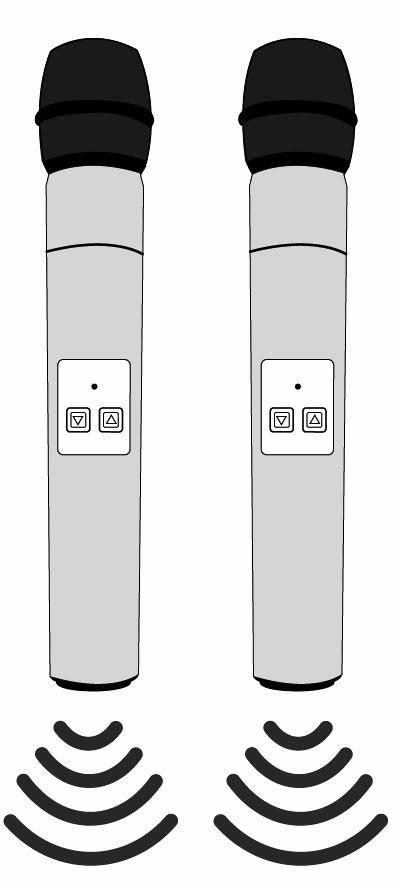

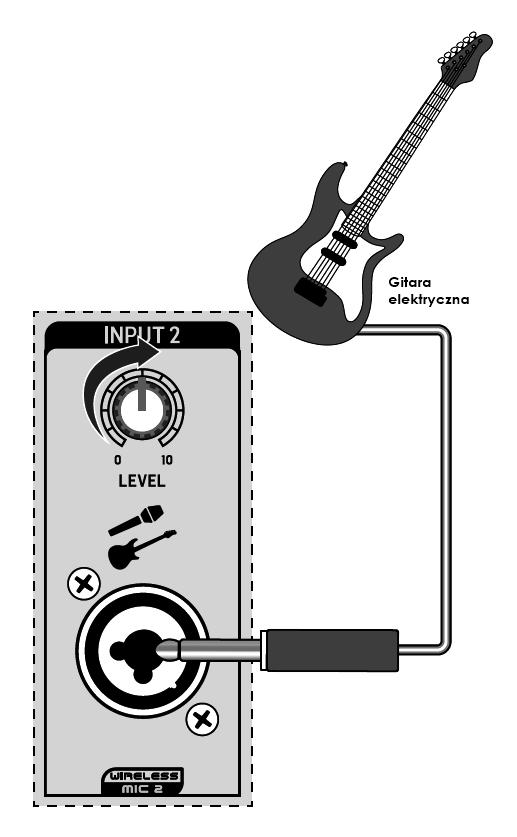

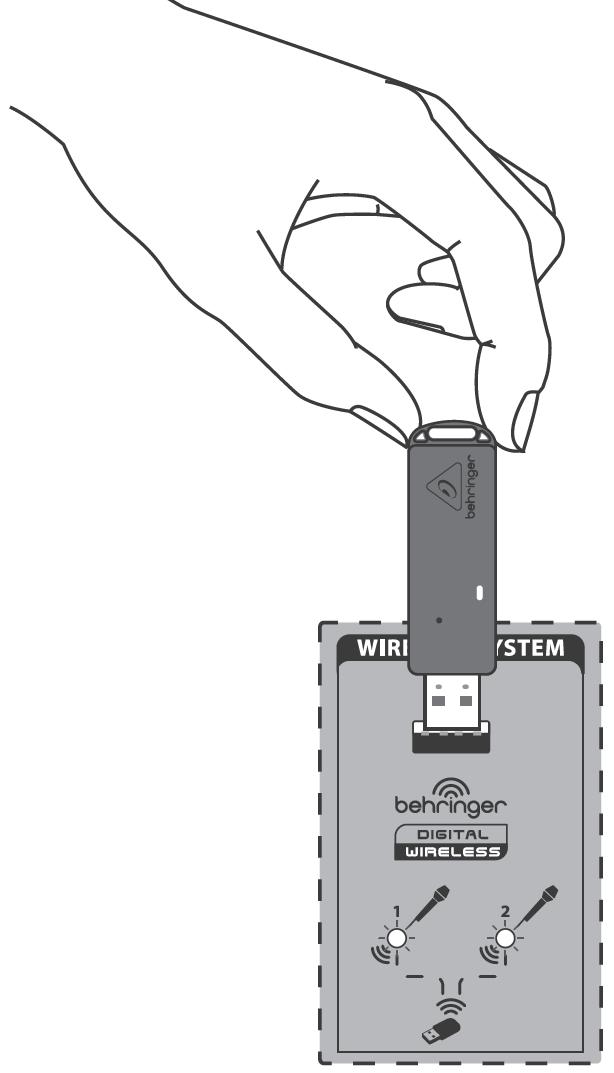

13 12 5. Jeśli używasz dedykowanego systemu mikrofonów bezprzewodowych firmy Behringer, podłącz bezprzewodowy odbiornik USB do gniazda USB w sekcji WIRELESS SYSTEM USB. Sygnalizacyjne diody LED zapalą się kiedy system będzie gotowy do użycia. 6. Jeśli chcesz użyć bezprzewodowego odtwarzacza audio Bluetooth, musisz uprzednio sparować odtwarzacz z głośnikiem MPA w następujący sposób: Wciśnij i przytrzymaj przycisk Bluetooth PAIRING w głośniku do czasu aż jego podświetlenie nie zacznie szybko pulsować. Wówczas raz jeszcze poszukaj dostępnych urządzeń w menu Bluetooth twojego odtwarzacza. Uaktywnij menu Bluetooth w odtwarzaczu i poszukaj dostępnych urządzeń aby umożliwić jego sparowanie z głośnikiem Jeśli odtwarzacz zażąda kodu PIN wpisz: 0000 (urządzenia z wersją Bluetooth 2.0 lub wyższą nie potrzebują podawania kodu PIN) Kiedy dioda zacznie świecić stałym światłem głośnik jest gotowy do rozpoczęcia odtwarzania przez Bluetooth.

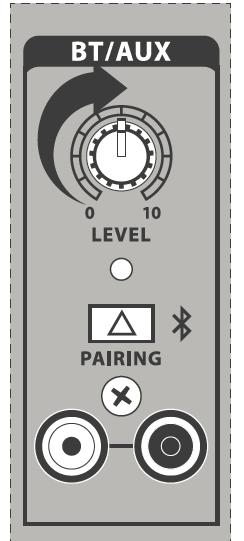

14 13 8. Po rozpoczęciu odtwarzania audio przez Bluetooth, przekręć pokrętło BT/AUX LEVEL na połowę (pozycja godziny 12). 7. Powoli przekręć pokrętło MAIN LEVEL zgodnie z ruchem wskazówek zegara do czasu uzyskania pożądanego poziomu głośności.

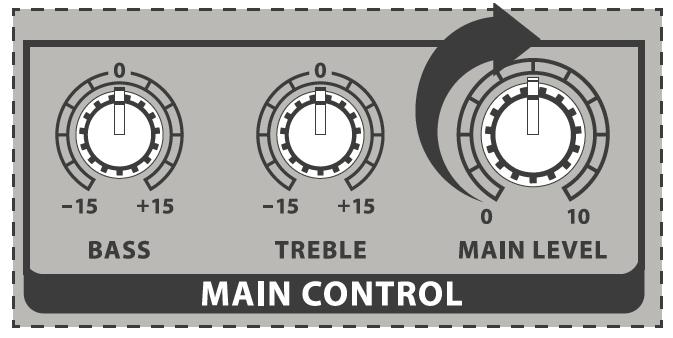

15 14 9. Aby ustawić prawidłowy poziom głośności mikrofonów, zacznij mówić do mikrofonu a jednocześnie powoli przekręcaj pokrętło LEVEL dla danego wejścia zgodnie z ruchem wskazówek zegara, do czasu uzyskania czystego, niezniekształconego brzmienia. W przypadku słyszalnych zniekształceń lub przesterowania sygnału przekręcaj pokrętło LEVEL w przeciwnym kierunku do momentu uzyskania czystego brzmienia. Operację należy wykonać indywidualnie dla każdego mikrofonu. 10. Aby ustawić prawidłowy poziom głośności dla innego źródła sygnału, np. instrumentu muzycznego zacznij grać na instrumencie, a jednocześnie powoli przekręcaj pokrętło LEVEL dla danego wejścia zgodnie z ruchem wskazówek zegara, do czasu uzyskania czystego, niezniekształconego brzmienia. 11. Pamiętaj o ustaleniu głośności wybranych kanałów proporcjonalnie względem siebie tak, aby każdy kanał był słyszalny i nie zakłócał pracy innego używanego aktualnie źródła. 12. Dokonaj ustawienia pożądanego nasycenia tonami niskimi i wysokimi za pomocą pokręteł BASS i TREBLE. 13. Dokonaj ostatecznego ustawienia pożądanej głośności całości za pomocą pokrętła MAIN LEVEL.

16 15 V. Najważniejsze cechy MPA40BT i MPA 40BT-PRO BEHRINGER EUROPORT MPA40BT - przenośny, kompaktowy system nagłośnieniowy z łącznością Bluetooth i zasilaniem akumulatorowym. Przenośny system PA z łącznością Bluetooth. Niezwykle prosty w konfiguracji i użyciu - korzystanie z niego nie wymaga żadnych specjalnych umiejętności technicznych Moc 40 W. Wysokiej jakości dźwięk mogący zaspokoić potrzeby nawet 250-osobowej widowni. Idealny na przyjęcia, prezentacje firmowe i seminaria. Doskonale sprawdzi się na zajęciach aerobiku, w czasie aukcji, jako nagłośnienie dla przewodników turystycznych, na wesela, itp. Możliwość bezprzewodowego łączenia poprzez Bluetooth z urządzeniami typu ipod, iphone, ipad lub innymi odtwarzaczami MP3 z funkcją Bluetooth. W zestawie wysokiej jakości mikrofon dynamiczny z kablem. Gotowy do podłączenia cyfrowego systemu bezprzewodowego ULTRALINK ULM (dostępnego osobno). Zasilanie z sieci lub akumulatora - maksymalny czas pracy ciągłej po naładowaniu: 12 godzin2 wejścia mikrofonowe z indywidualną regulacją głośności. Dodatkowe wejście Aux do podłączenia odtwarzacza CD. Skuteczna i niezwykle "muzykalna", 2-zakresowa korekcja. Wydajny przetwornik 8" i wysokiej jakości tweeter zasilane wzmacniaczem pracującym w klasie D. Zintegrowane gniazdo na statyw 35 mm. Zasilacz uniwersalny o maksymalnej elastyczności ( V ~). Zapewnia pozbawiony zakłóceń dźwięk, lepsze przenoszenie transjentów oraz najniższe, możliwe zużycie energii. Wysokiej jakości komponenty i wyjątkowo solidna konstrukcja zapewniają długie i bezproblemowe użytkowanie. Opracowany i zaprojektowany przez BEHRINGER Germany
