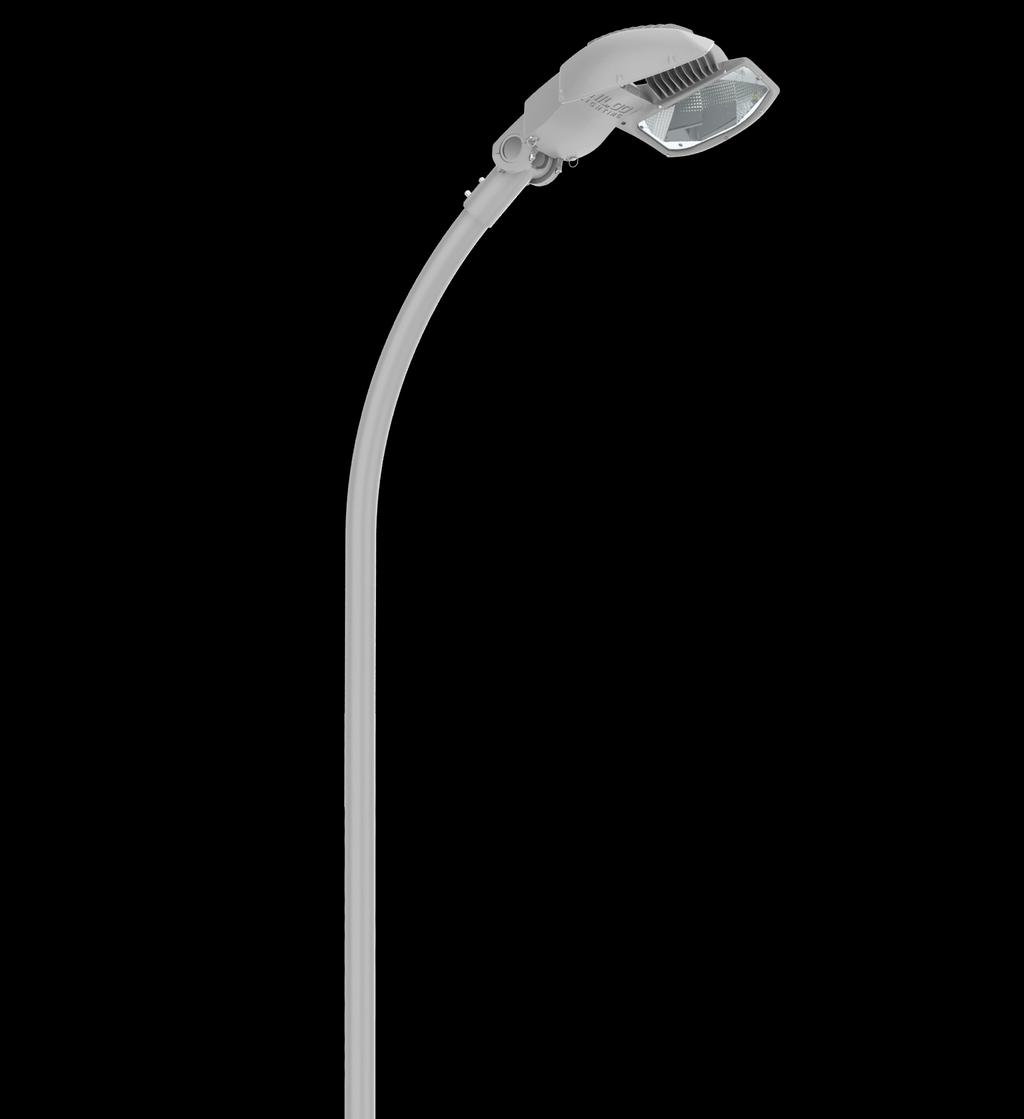

10 wariantów mocy: od 30W do 200W 6 rodzajów optyki skuteczność świetlna do 140 lm/w wariant podstawowy BASIC podstawowa barwa światła 4000K kolor podstawowy RAL7035 komunikacja

2 10 wariantów mocy: od 30W do 200W 6 rodzajów optyki skuteczność świetlna do 140 lm/w wariant podstawowy BASIC podstawowa barwa światła 4000K kolor podstawowy RAL7035 komunikacja DALI (opcja) moduł komunikacji bezprzewodowej RF (opcja) zabezpieczenie przeciwprzepięciowe 10 kv (opcja) rozłącznik zasilania tzw. złącze nożowe (opcja) dostęp bez-narzędziowy (opcja)

4 BUDOWA MODUŁOWA Konstrukcja ciśnieniowy odlew aluminiowy - 9 detali uszczelki ze spienionego silikonu obudowa hermetyczna IP66 wysoka odporność mechaniczna - IK09 wbudowany zawór wyrównujący ciśnienie membrana Gore-TeX śruby nierdzewne (stal A2) malowanie proszkowe farbą poliestrową:» odporność na promieniowanie UV» wysoka odporność chemiczna» odporność mechaniczna

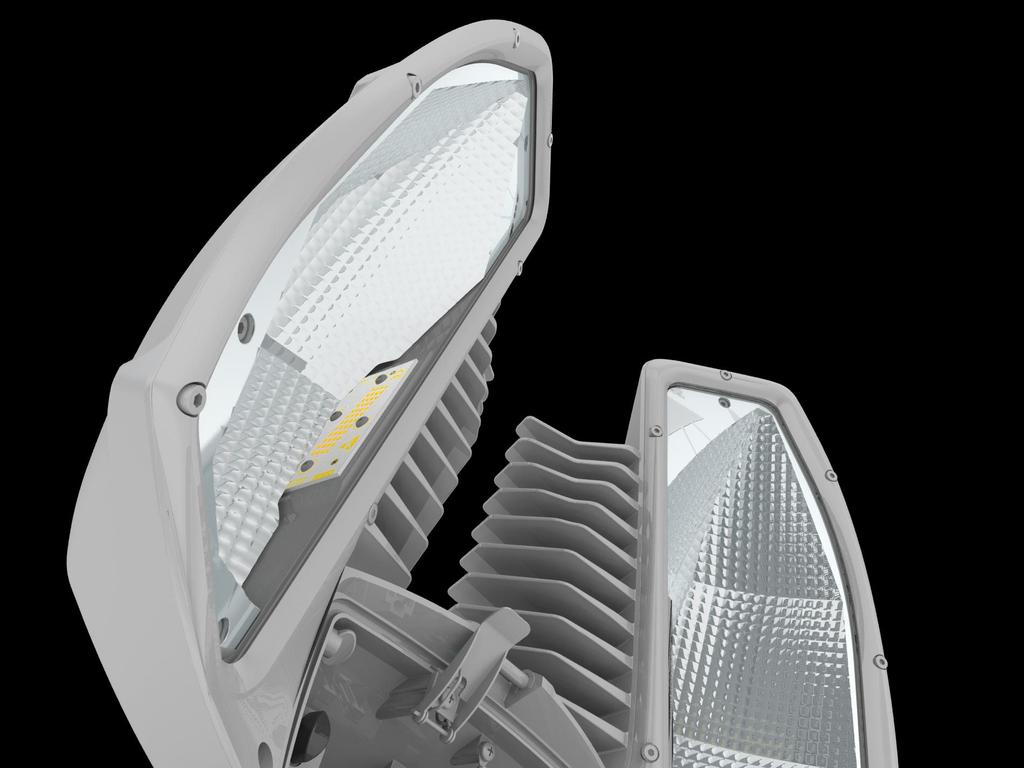

Dwa niezależne od siebie moduły obudowy, wyposażone w

sposób naturalny - poprzez konwekcję ogrzanego powietrza.

zewnętrznej ok. 55oC temperatura LED maks.

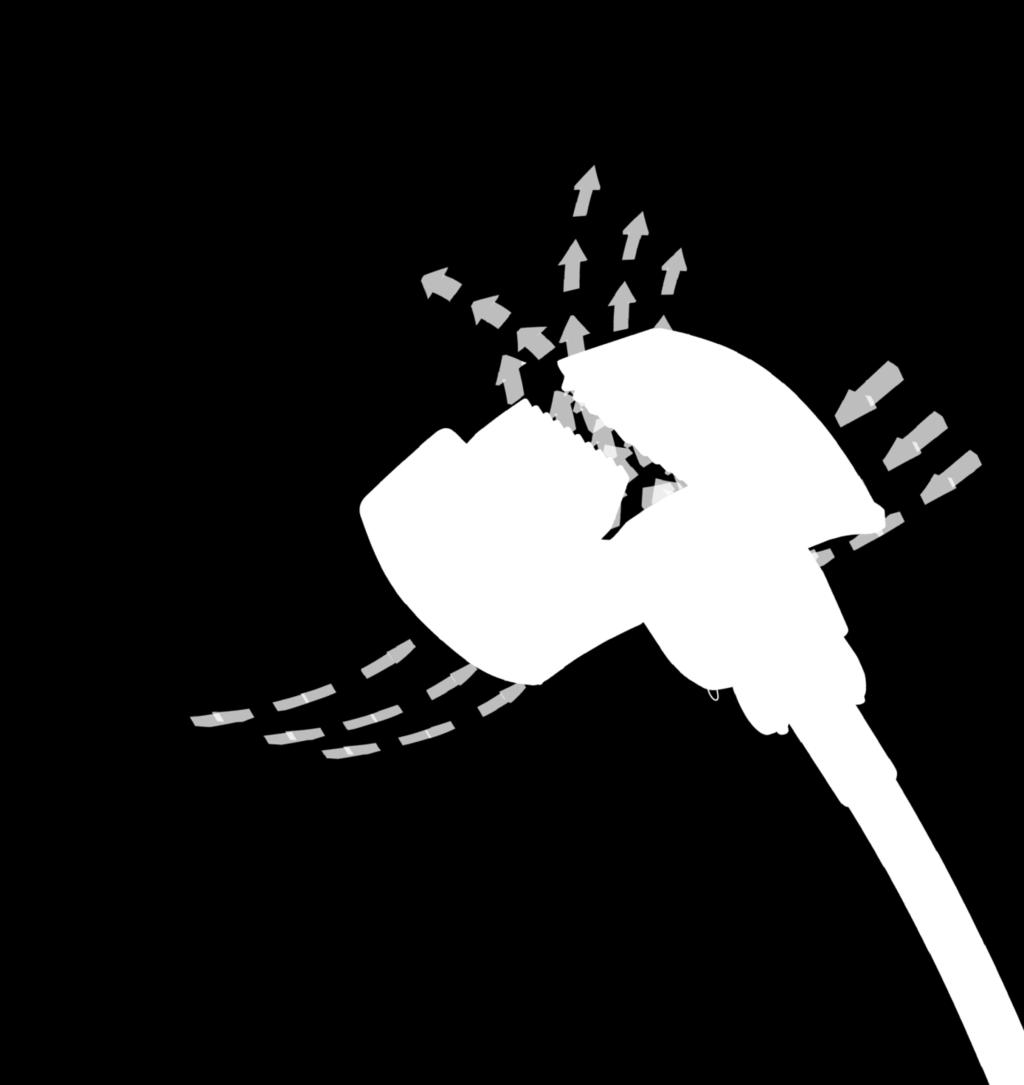

5 Dwa niezależne od siebie moduły obudowy, wyposażone w zintegrowany radiator, pozwalający odprowadzić ciepło w sposób naturalny - poprzez konwekcję ogrzanego powietrza. ODPROWADZANIE CIEPŁA Konstrukcja temperatura obudowy zewnętrznej ok. 55oC temperatura LED maks. 85oC wbudowany ogranicznik termiczny oC wbudowane zabezpieczenie termiczne >105oC

0 Efektywna powierzchnia boczna ( Effective Projective Area ) EPA = 0,065 m2 Pozytywnie zaliczone testy obciążenia

6 AERODYNAMIKA Konstrukcja Pomiary oporu aerodynamicznego wykonane we współpracy z Laboratorium Inżynierii Wiatrowej Politechniki Krakowskiej Współczynnik oporu bocznego dla 6 kierunków: Cx 1.0 Efektywna powierzchnia boczna ( Effective Projective Area ) EPA = 0,065 m2 Pozytywnie zaliczone testy obciążenia statycznego zgodnie z PN-EN C x Lampa 1 kąt 90o v [m/s] C x , v[m/s]

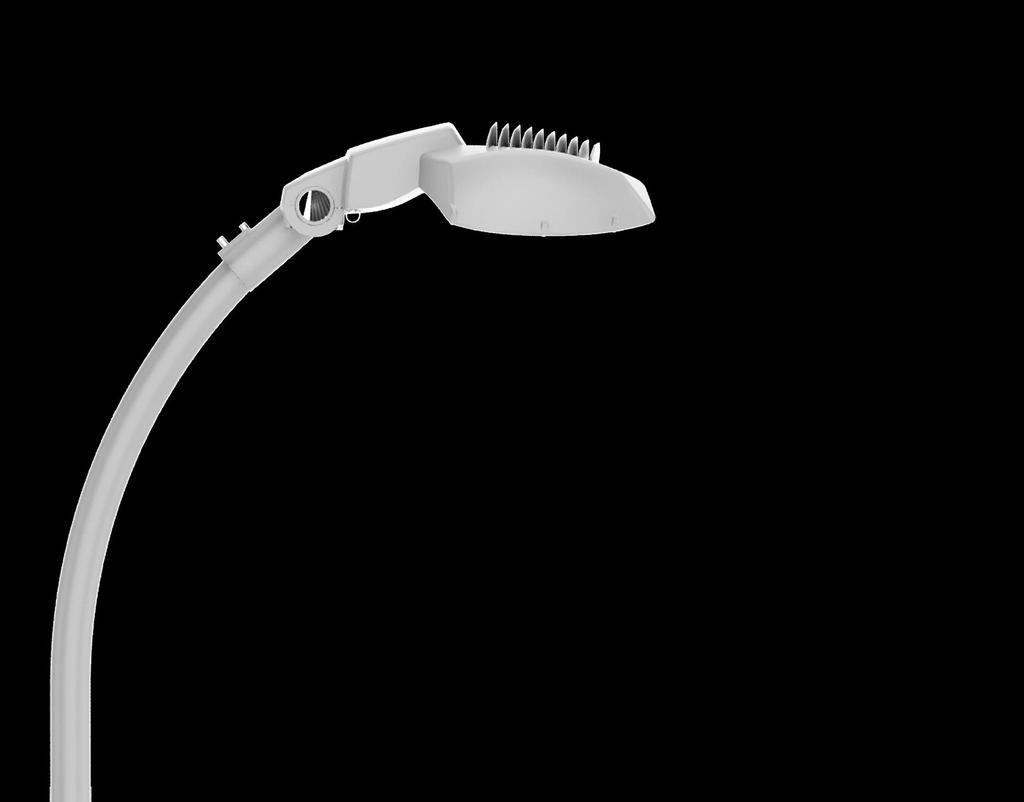

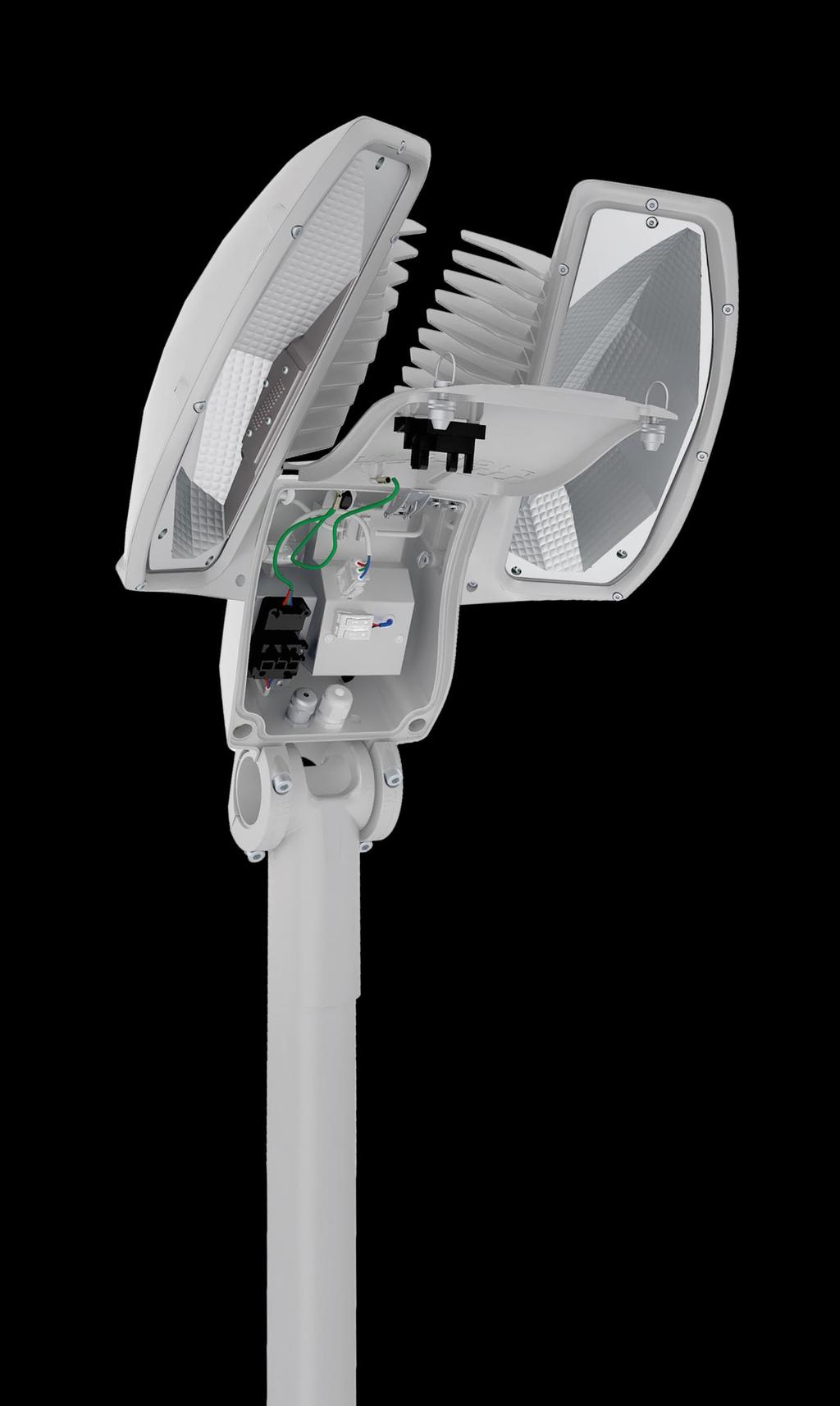

OSPRZĘT 2 1 Konstrukcja 7 6 3 4 5 1 beznarzędziowy dostęp serwisowy do wnętrza oprawy

średnicy ø48 / ø60 4 montaż na słupie ø76 mm za pomocą adaptera 5 montaż na wysięgniku

7 OSPRZĘT 2 1 Konstrukcja beznarzędziowy dostęp serwisowy do wnętrza oprawy (opcja) 2 wbudowany rozłącznik zasilania (opcja) 3 uniwersalne mocowanie do słupów o średnicy ø48 / ø60 4 montaż na słupie ø76 mm za pomocą adaptera 5 montaż na wysięgniku pionowym lub poziomym 6 regulacja kąta nachylenia w zakresie od -30o do +15o 7 oznakowanie kąta nachylenia

ODBŁYŚNIKOWY UKŁAD OPTYCZNY Układ optyczny emisja głównie światła odbitego, spolaryzowanego niski poziom

metalizowany i pokryty przezroczystą warstwą ochronną warstwa odbiciowa z napylonego aluminium o wysokim

0 mm szyba hartowana, zmatowiona, pokryta nanopowłoką o właściwościach odpychających brud oraz samoczyszczących

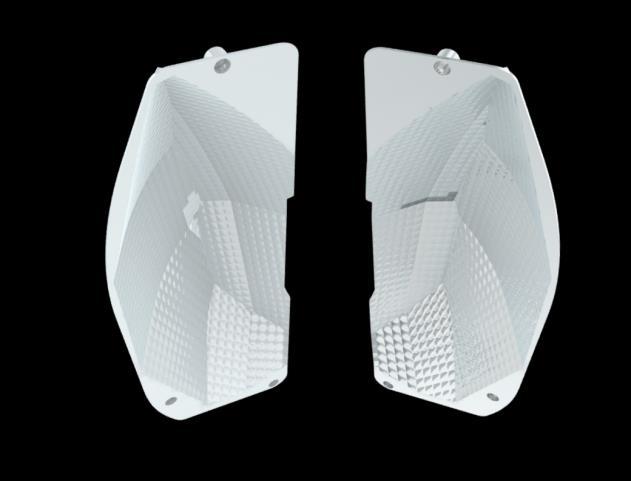

9 ODBŁYŚNIKOWY UKŁAD OPTYCZNY Układ optyczny emisja głównie światła odbitego, spolaryzowanego niski poziom olśnienia oprawy i wyso- ki komfort użytkowania dzięki dużej powierzchni odbiciowej poliwęglanowy odbłyśnik, metalizowany i pokryty przezroczystą warstwą ochronną warstwa odbiciowa z napylonego aluminium o wysokim współczynniku odbicia do 90% SZYBA HARTOWANA 3.0 mm szyba hartowana, zmatowiona, pokryta nanopowłoką o właściwościach odpychających brud oraz samoczyszczących duża wytrzymałość mechaniczna - IK09 przepuszczalność świetlna na poziomie przeźroczystej szyby znikomy wpływ na kształt bryły fotometrycznej zmiękczenie światła, obniżenie luminancji oprawy

Układ optyczny Źródła LED wykonane w najnowocześniejszej technologii CSP wysoka skuteczność świetlna LED do 220 lm/w żywotność na poziomie 100 000 godzin (L70)

10 Układ optyczny Źródła LED wykonane w najnowocześniejszej technologii CSP wysoka skuteczność świetlna LED do 220 lm/w żywotność na poziomie godzin (L70) odporność min. na siarkę oraz inne gazy bezpieczeństwo fotobiologiczne (EN 62471) standardowa barwa światła Tc = 4000K (złoty standard) współczynnik oddawania barw CRI>70

Innowacyjność tych chipów LED wynika między innymi z ich budowy.

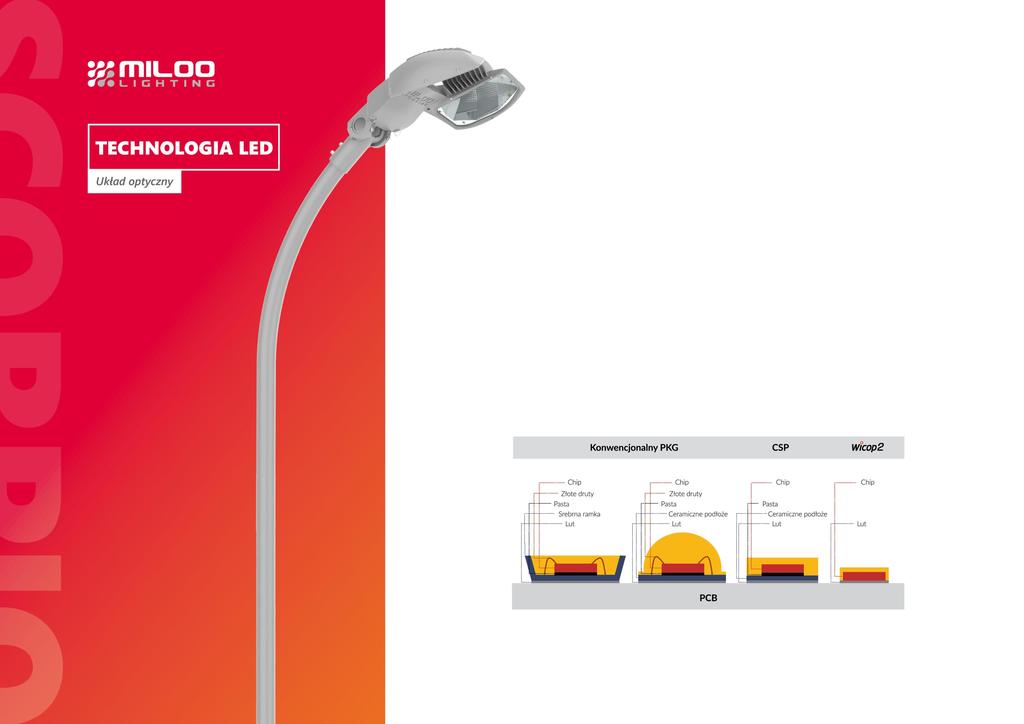

11 Technologia LED - WICOP Jako źródło światła zostały zastosowane moduły LED wykonane w najnowocześniejszej technologii WICOP wyprodukowane przez firmę SEOUL SEMICONDUCTOR, jednego z czołowych producentów źródeł LED. Innowacyjność tych chipów LED wynika między innymi z ich budowy. Mają niewielkie wymiary, nie posiadają obudowy, ceramicznego podłoża PCB, srebrnej ramki ani bondingu. Są niezwykle trwałe i odporne na wysokie temperatury, w tym także szoki termiczne.

FlickerIndex <0,07 żywotność >200 000 godzin doskonałe parametry elektryczne: PF=0.

13 ZASILACZ SEKWENCYJNY LED LSD - LED SEQUENTIAL DRIVER Autorskie rozwiązanie MILOO-ELECTRONICS przetestowany i niezawodny zasilanie 230VAC/50Hz wysoka sprawność elektryczna do 90% brak elementów starzejących się* brak efektu stroboskopowego: PercentFlicker <25% FlickerIndex <0,07 żywotność > godzin doskonałe parametry elektryczne: PF=0.99, THD<5%, I RUSH =I NOM interfejs DALI I klasa ochronności wbudowane zabezpieczenie do 4.0 kv (BASIC) lub 10 kv (opcja) * Dotyczy elementów bezpośrednio wpływających na niezawodność całego układu

14 parametry tradycyjnyukład zasilania z balastem magnetycznym standardowy zasilacz impulsowy led zasilacz sekwencyjny 1-fazowy korzyści SPRAWNOŚĆ ELEKTRYCZNA (η) 60% 80-85% do 90% oszczędności energii na poziomie do20% WSPÓŁCZYNNIK MOCY (PF/COSΦ) < * *DLA UKŁADU AKTYWNEGO PFC 0.99* *NAJLEPSZA WARTOŚĆ = 1 brak kosztów związanych z obsługą mocy biernej UDAROWY PRĄD ROZRUCHOWY 15 x I N * x I N * 1 x I N * *I N PRĄD NOMINALNY niższe koszty instalacji elektrycznej POZIOM ZAKŁÓCEŃ HARMONICZNYCH (THD) <30% <20% <5% nie zakłóca pracy innych urządzeń elektrycznych CZAS ŻYCIA > h > 5 LAT x 24h h ~2 4 LAT x 24 h > h > 11 LAT x 24 h czas życia dłuższy o 300% OBECNOŚĆ ELEMENTÓW STARZEJĄCYCH SIĘ BRAK TAK (KONDENSATORY ELEKTROLITYCZNE) BRAK niskie koszty serwisu oraz eksploatacji WYSTĘPOWANIE EFEKTU STROBOSKOPOWEGO TAK NIE NIE brak ograniczeń w zastosowaniu MOŻLIWOŚĆ STEROWANIA NIE TAK TAK sterowanie generuje dodatkową oszczędność energii do 30% KOSZTY PRODUKCJI TANIO 2/5 BARDZO DROGO 5/5 TANIO 2/5 niski koszt produktu końcowego stwarza wyraźną przewagę konkurencyjną

15 REDUKCJA MOCY REDUKCJA MOCY - DIMMING trzy podstawowe funkcje redukcji mocy:» ASTROdim - wirtualna północ» STEPdim - stałe godziny» PUSHdim - zewnętrzny sygnał sterujący wszystkie w/w funkcje dostępne w opcji DALI fabrycznie predefiniowane nastawy możliwość zmiany nastawów poprzez DALI lub za pomocą odpowiedniej sekwencji wł./wył. gotowość do pracy w systemach SmartCity oraz SmartLighting możliwość integracji z istniejącymi systemami serowania

16 komunikacja bezprzewodowa pasmo ISM 868 MHz sieć typu mesh pojedynczy punkt dostępowy (gateway) dla sekcji do 128 szt. opraw antena umieszczona na obudowie oprawy wymagana widoczność pomiędzy oprawami sterowanie oraz pełna diagnostyka on-line łączność ze światem poprzez: WiFi, Ethernet lub GSM

Pozytywna opinia Małopolskiego Towarzystwa

pułapek ekologicznych konstrukcja oprawy nie

17 Pozytywna opinia Małopolskiego Towarzystwa Ornitologicznego: konstrukcja oprawy jest w pełni bezpieczna dla ptaków oraz nietoperzy oprawa pozbawiona jest tzw. pułapek ekologicznych konstrukcja oprawy nie zachęca ptaków do siadania na oprawie oraz zakładaniu na niej gniazd

18 CERTYFIKACJA oznakowanie CE deklaracja zgodności WE certyfikat ENEC w toku badań, dostępność I kw bezpieczeństwo fotobiologiczne raport EN od producenta LED żywotność LED raport LM80 od producenta LED opinia ornitologiczna i chiropterologiczna wyniki badań aerodynamicznych
