1 P R O J E K T B U D O W L A N O W Y K O N A W C Z Y TEMAT : OBIEKT : ADRES : Wymiana uszkodzonych rurociągów cieplnych przy ul. Dzieci Polskich Rurociągi ciepłownicze w technologii preizolowanej. Piła, ul. Dzieci Polskich dz. 124/3 obręb 0017 Piła. INWESTOR : Miejska Energetyka Cieplna Piła Sp. z o.o Piła, ul. Kaczorska 20 Opracował: mgr inż. Tomasz Kondeja Projektował: mgr inż. Waldemar Konieczka Piła, luty 2015r

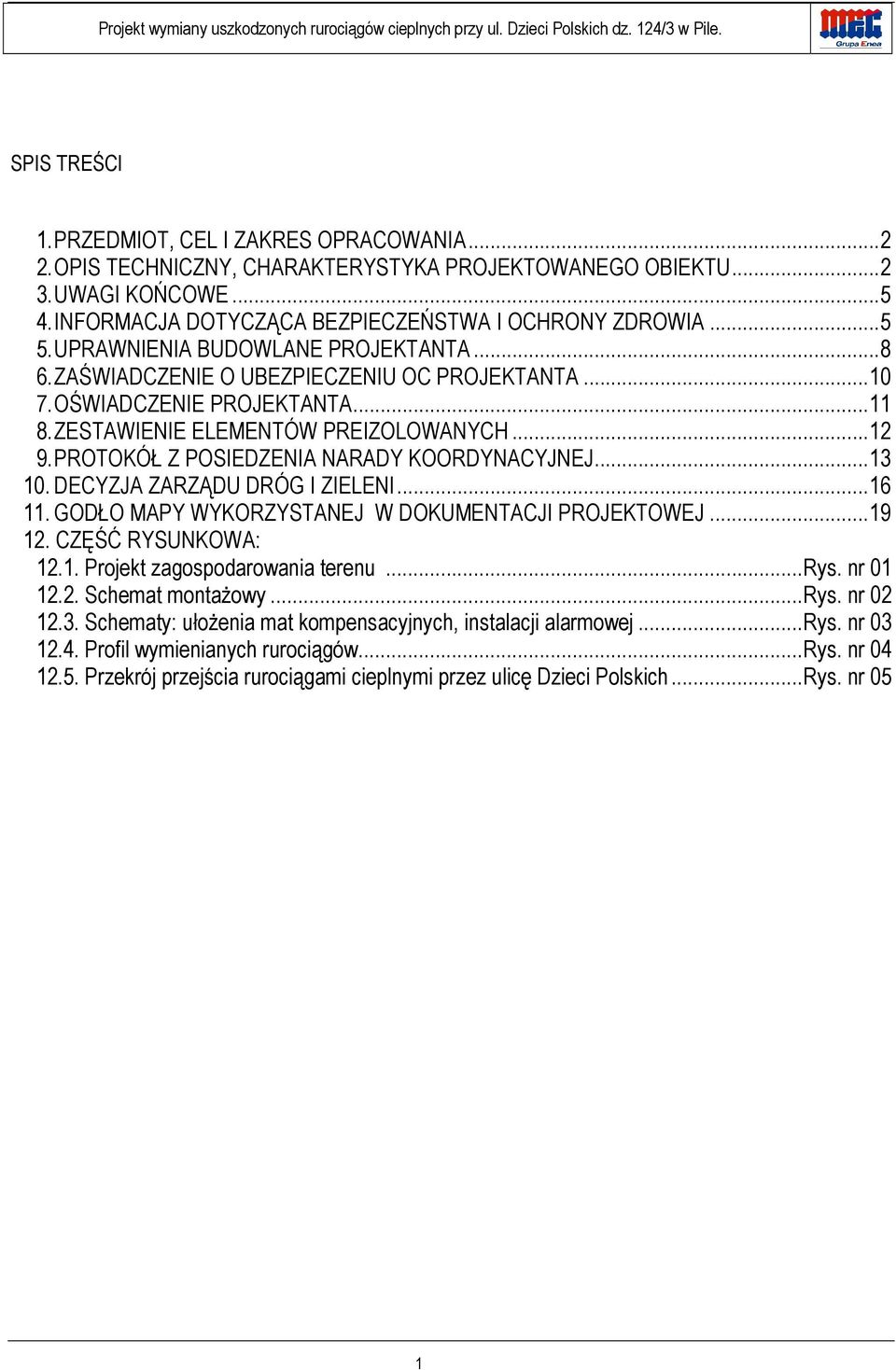

2 SPIS TREŚCI 1. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA OPIS TECHNICZNY, CHARAKTERYSTYKA PROJEKTOWANEGO OBIEKTU UWAGI KOŃCOWE INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA UPRAWNIENIA BUDOWLANE PROJEKTANTA ZAŚWIADCZENIE O UBEZPIECZENIU OC PROJEKTANTA OŚWIADCZENIE PROJEKTANTA ZESTAWIENIE ELEMENTÓW PREIZOLOWANYCH PROTOKÓŁ Z POSIEDZENIA NARADY KOORDYNACYJNEJ DECYZJA ZARZĄDU DRÓG I ZIELENI GODŁO MAPY WYKORZYSTANEJ W DOKUMENTACJI PROJEKTOWEJ CZĘŚĆ RYSUNKOWA: Projekt zagospodarowania terenu... Rys. nr Schemat montażowy... Rys. nr Schematy: ułożenia mat kompensacyjnych, instalacji alarmowej... Rys. nr Profil wymienianych rurociągów... Rys. nr Przekrój przejścia rurociągami cieplnymi przez ulicę Dzieci Polskich... Rys. nr 05 1

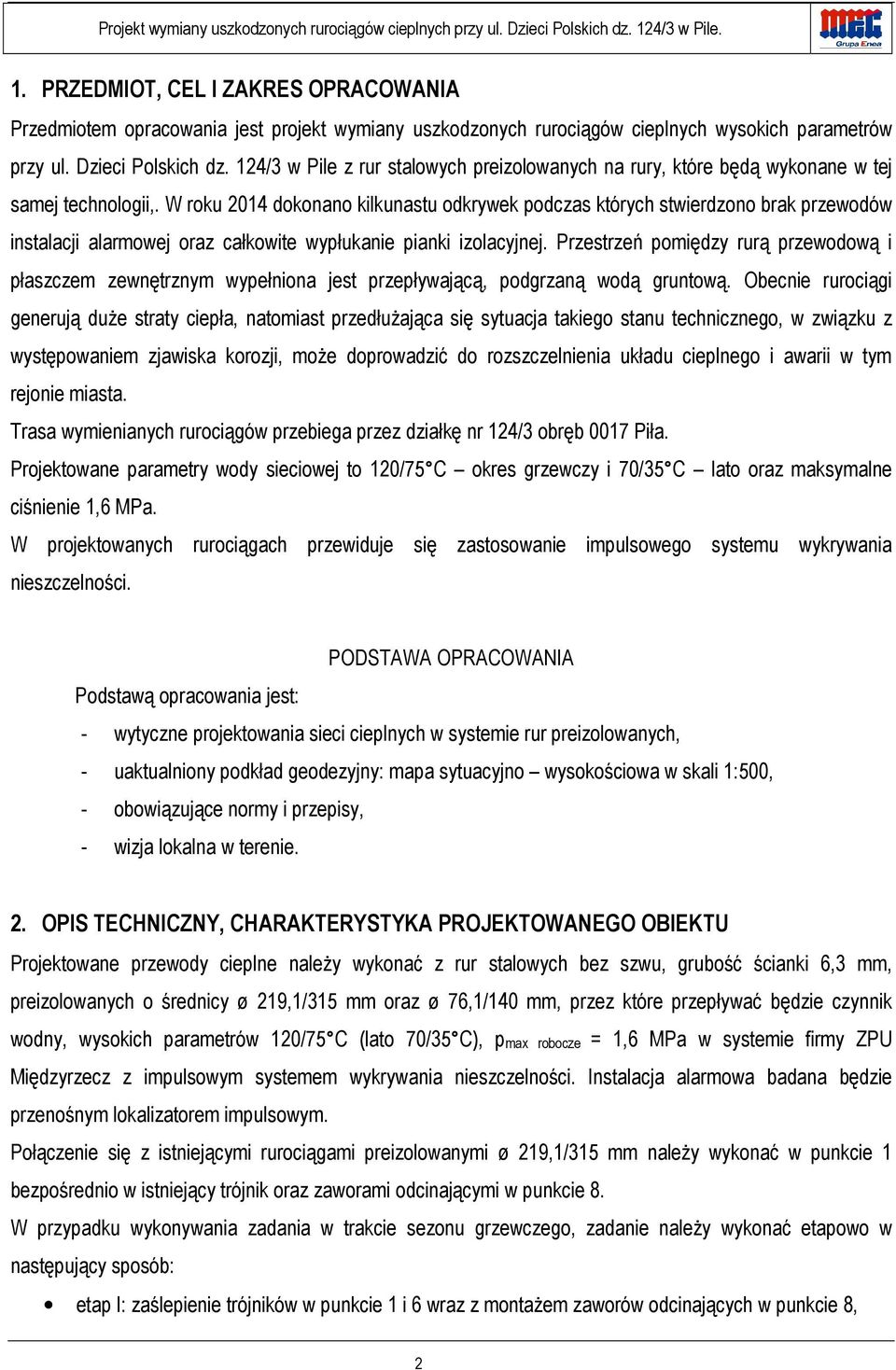

3 1. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt wymiany uszkodzonych rurociągów cieplnych wysokich parametrów przy ul. Dzieci Polskich dz. 124/3 w Pile z rur stalowych preizolowanych na rury, które będą wykonane w tej samej technologii,. W roku 2014 dokonano kilkunastu odkrywek podczas których stwierdzono brak przewodów instalacji alarmowej oraz całkowite wypłukanie pianki izolacyjnej. Przestrzeń pomiędzy rurą przewodową i płaszczem zewnętrznym wypełniona jest przepływającą, podgrzaną wodą gruntową. Obecnie rurociągi generują duże straty ciepła, natomiast przedłużająca się sytuacja takiego stanu technicznego, w związku z występowaniem zjawiska korozji, może doprowadzić do rozszczelnienia układu cieplnego i awarii w tym rejonie miasta. Trasa wymienianych rurociągów przebiega przez działkę nr 124/3 obręb 0017 Piła. Projektowane parametry wody sieciowej to 120/75 C okres grzewczy i 70/35 C lato oraz maksymalne ciśnienie 1,6 MPa. W projektowanych rurociągach przewiduje się zastosowanie impulsowego systemu wykrywania nieszczelności. PODSTAWA OPRACOWANIA Podstawą opracowania jest: - wytyczne projektowania sieci cieplnych w systemie rur preizolowanych, - uaktualniony podkład geodezyjny: mapa sytuacyjno wysokościowa w skali 1:500, - obowiązujące normy i przepisy, - wizja lokalna w terenie. 2. OPIS TECHNICZNY, CHARAKTERYSTYKA PROJEKTOWANEGO OBIEKTU Projektowane przewody cieplne należy wykonać z rur stalowych bez szwu, grubość ścianki 6,3 mm, preizolowanych o średnicy ø 219,1/315 mm oraz ø 76,1/140 mm, przez które przepływać będzie czynnik wodny, wysokich parametrów 120/75 C (lato 70/35 C), pmax robocze = 1,6 MPa w systemie firmy ZPU Międzyrzecz z impulsowym systemem wykrywania nieszczelności. Instalacja alarmowa badana będzie przenośnym lokalizatorem impulsowym. Połączenie się z istniejącymi rurociągami preizolowanymi ø 219,1/315 mm należy wykonać w punkcie 1 bezpośrednio w istniejący trójnik oraz zaworami odcinającymi w punkcie 8. W przypadku wykonywania zadania w trakcie sezonu grzewczego, zadanie należy wykonać etapowo w następujący sposób: etap I: zaślepienie trójników w punkcie 1 i 6 wraz z montażem zaworów odcinających w punkcie 8, 2

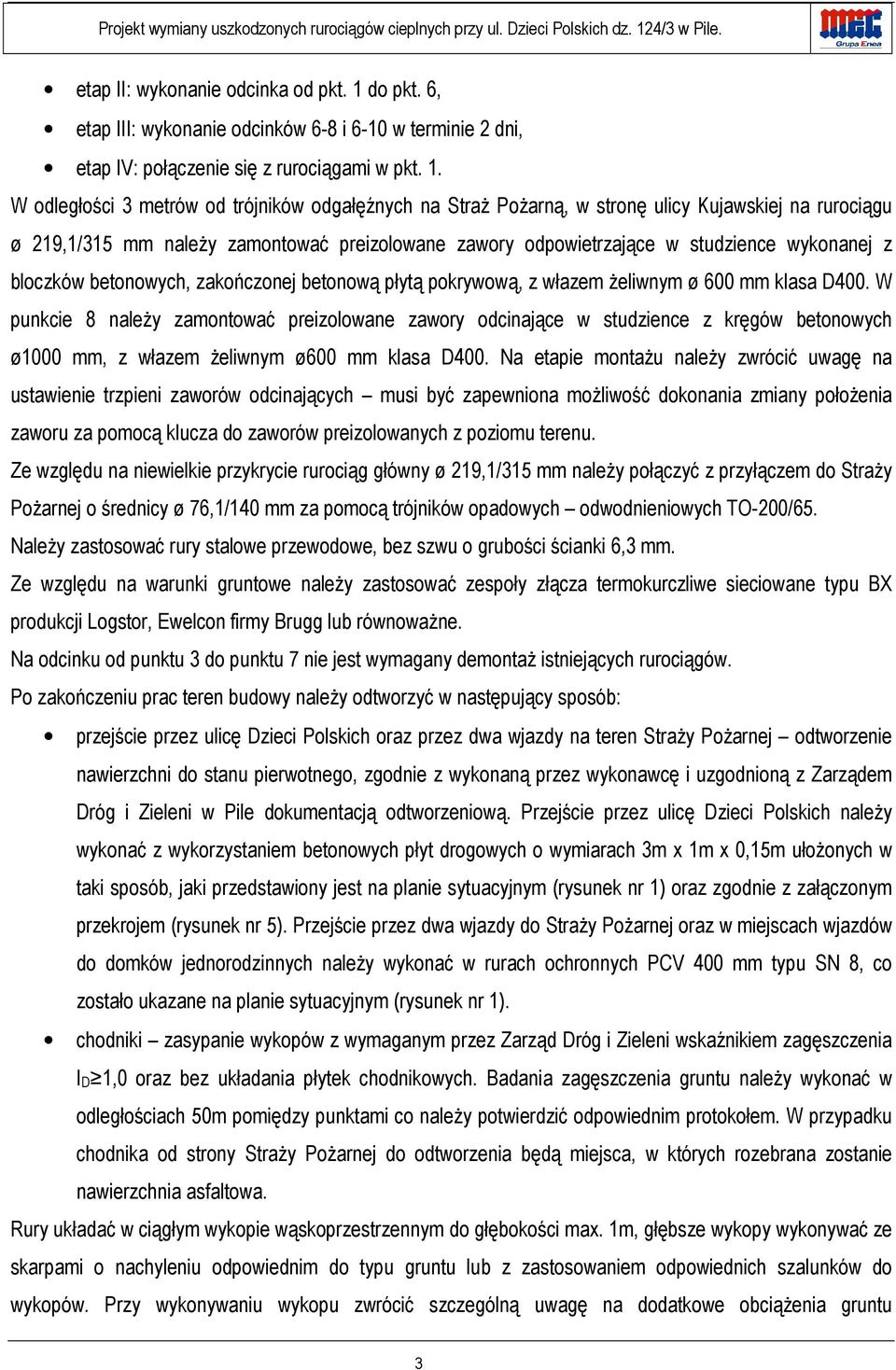

4 etap II: wykonanie odcinka od pkt. 1 do pkt. 6, etap III: wykonanie odcinków 6-8 i 6-10 w terminie 2 dni, etap IV: połączenie się z rurociągami w pkt. 1. W odległości 3 metrów od trójników odgałęźnych na Straż Pożarną, w stronę ulicy Kujawskiej na rurociągu ø 219,1/315 mm należy zamontować preizolowane zawory odpowietrzające w studzience wykonanej z bloczków betonowych, zakończonej betonową płytą pokrywową, z włazem żeliwnym ø 600 mm klasa D400. W punkcie 8 należy zamontować preizolowane zawory odcinające w studzience z kręgów betonowych ø1000 mm, z włazem żeliwnym ø600 mm klasa D400. Na etapie montażu należy zwrócić uwagę na ustawienie trzpieni zaworów odcinających musi być zapewniona możliwość dokonania zmiany położenia zaworu za pomocą klucza do zaworów preizolowanych z poziomu terenu. Ze względu na niewielkie przykrycie rurociąg główny ø 219,1/315 mm należy połączyć z przyłączem do Straży Pożarnej o średnicy ø 76,1/140 mm za pomocą trójników opadowych odwodnieniowych TO-200/65. Należy zastosować rury stalowe przewodowe, bez szwu o grubości ścianki 6,3 mm. Ze względu na warunki gruntowe należy zastosować zespoły złącza termokurczliwe sieciowane typu BX produkcji Logstor, Ewelcon firmy Brugg lub równoważne. Na odcinku od punktu 3 do punktu 7 nie jest wymagany demontaż istniejących rurociągów. Po zakończeniu prac teren budowy należy odtworzyć w następujący sposób: przejście przez ulicę Dzieci Polskich oraz przez dwa wjazdy na teren Straży Pożarnej odtworzenie nawierzchni do stanu pierwotnego, zgodnie z wykonaną przez wykonawcę i uzgodnioną z Zarządem Dróg i Zieleni w Pile dokumentacją odtworzeniową. Przejście przez ulicę Dzieci Polskich należy wykonać z wykorzystaniem betonowych płyt drogowych o wymiarach 3m x 1m x 0,15m ułożonych w taki sposób, jaki przedstawiony jest na planie sytuacyjnym (rysunek nr 1) oraz zgodnie z załączonym przekrojem (rysunek nr 5). Przejście przez dwa wjazdy do Straży Pożarnej oraz w miejscach wjazdów do domków jednorodzinnych należy wykonać w rurach ochronnych PCV 400 mm typu SN 8, co zostało ukazane na planie sytuacyjnym (rysunek nr 1). chodniki zasypanie wykopów z wymaganym przez Zarząd Dróg i Zieleni wskaźnikiem zagęszczenia ID 1,0 oraz bez układania płytek chodnikowych. Badania zagęszczenia gruntu należy wykonać w odległościach 50m pomiędzy punktami co należy potwierdzić odpowiednim protokołem. W przypadku chodnika od strony Straży Pożarnej do odtworzenia będą miejsca, w których rozebrana zostanie nawierzchnia asfaltowa. Rury układać w ciągłym wykopie wąskoprzestrzennym do głębokości max. 1m, głębsze wykopy wykonywać ze skarpami o nachyleniu odpowiednim do typu gruntu lub z zastosowaniem odpowiednich szalunków do wykopów. Przy wykonywaniu wykopu zwrócić szczególną uwagę na dodatkowe obciążenia gruntu 3

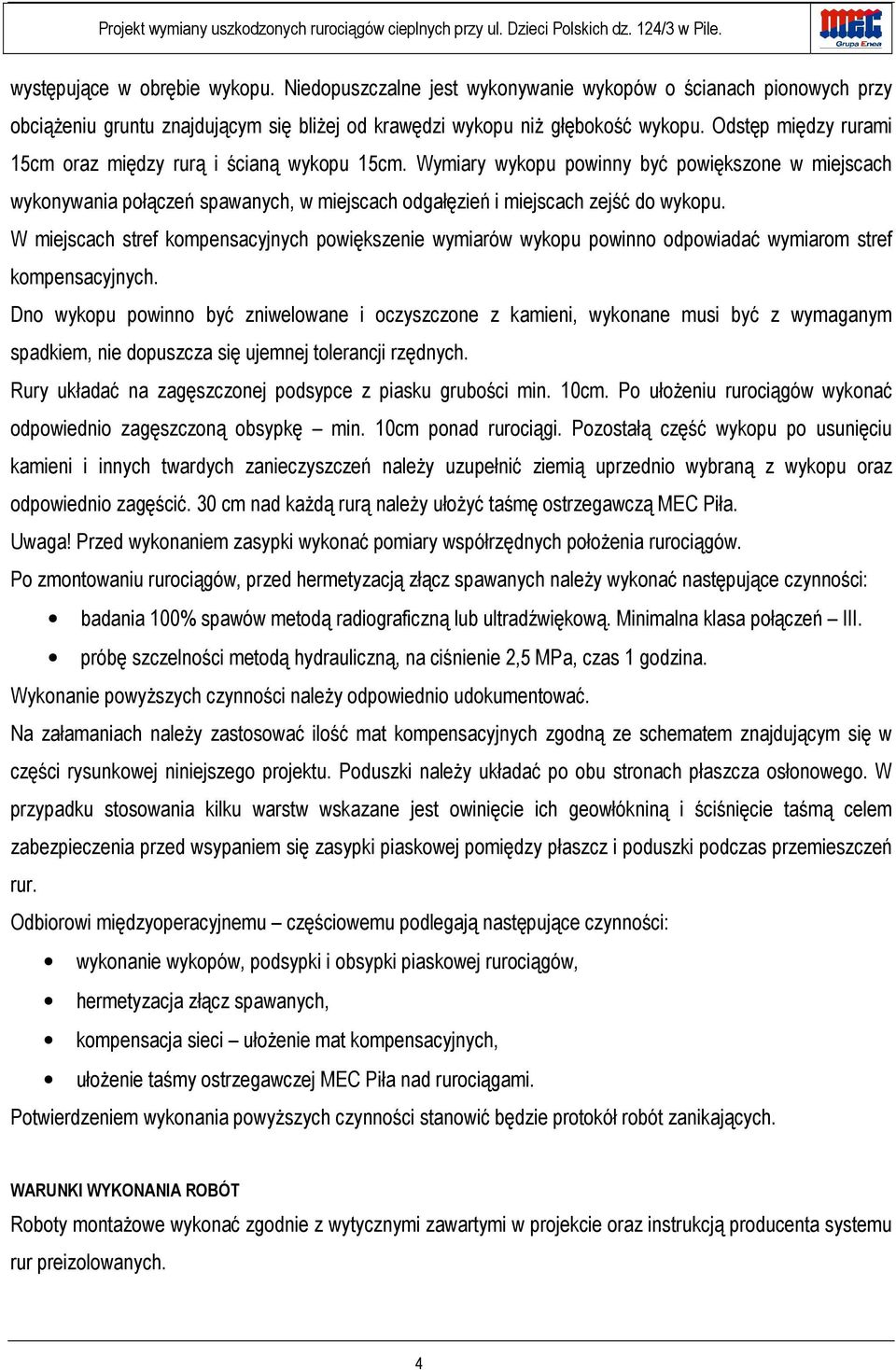

5 występujące w obrębie wykopu. Niedopuszczalne jest wykonywanie wykopów o ścianach pionowych przy obciążeniu gruntu znajdującym się bliżej od krawędzi wykopu niż głębokość wykopu. Odstęp między rurami 15cm oraz między rurą i ścianą wykopu 15cm. Wymiary wykopu powinny być powiększone w miejscach wykonywania połączeń spawanych, w miejscach odgałęzień i miejscach zejść do wykopu. W miejscach stref kompensacyjnych powiększenie wymiarów wykopu powinno odpowiadać wymiarom stref kompensacyjnych. Dno wykopu powinno być zniwelowane i oczyszczone z kamieni, wykonane musi być z wymaganym spadkiem, nie dopuszcza się ujemnej tolerancji rzędnych. Rury układać na zagęszczonej podsypce z piasku grubości min. 10cm. Po ułożeniu rurociągów wykonać odpowiednio zagęszczoną obsypkę min. 10cm ponad rurociągi. Pozostałą część wykopu po usunięciu kamieni i innych twardych zanieczyszczeń należy uzupełnić ziemią uprzednio wybraną z wykopu oraz odpowiednio zagęścić. 30 cm nad każdą rurą należy ułożyć taśmę ostrzegawczą MEC Piła. Uwaga! Przed wykonaniem zasypki wykonać pomiary współrzędnych położenia rurociągów. Po zmontowaniu rurociągów, przed hermetyzacją złącz spawanych należy wykonać następujące czynności: badania 100% spawów metodą radiograficzną lub ultradźwiękową. Minimalna klasa połączeń III. próbę szczelności metodą hydrauliczną, na ciśnienie 2,5 MPa, czas 1 godzina. Wykonanie powyższych czynności należy odpowiednio udokumentować. Na załamaniach należy zastosować ilość mat kompensacyjnych zgodną ze schematem znajdującym się w części rysunkowej niniejszego projektu. Poduszki należy układać po obu stronach płaszcza osłonowego. W przypadku stosowania kilku warstw wskazane jest owinięcie ich geowłókniną i ściśnięcie taśmą celem zabezpieczenia przed wsypaniem się zasypki piaskowej pomiędzy płaszcz i poduszki podczas przemieszczeń rur. Odbiorowi międzyoperacyjnemu częściowemu podlegają następujące czynności: wykonanie wykopów, podsypki i obsypki piaskowej rurociągów, hermetyzacja złącz spawanych, kompensacja sieci ułożenie mat kompensacyjnych, ułożenie taśmy ostrzegawczej MEC Piła nad rurociągami. Potwierdzeniem wykonania powyższych czynności stanowić będzie protokół robót zanikających. WARUNKI WYKONANIA ROBÓT Roboty montażowe wykonać zgodnie z wytycznymi zawartymi w projekcie oraz instrukcją producenta systemu rur preizolowanych. 4

6 Całość robót wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych sieci ciepłowniczych z rur i elementów preizolowanych oraz zgodnie z przepisami BHP i PN. 3. UWAGI KOŃCOWE W miejscach kolizji z podziemnym uzbrojeniem wykopy prowadzić ręcznie. Wykopy na odcinkach wolnych od uzbrojenia można wykonywać mechanicznie. W miejscach kolizji zabezpieczyć odpowiednio uzbrojenie istniejące przed uszkodzeniem. Przed rozpoczęciem prac ziemnych teren budowy ogrodzić i odpowiednio zabezpieczyć. Wykonana wymiana rurociągów cieplnych podlega inwentaryzacji geodezyjnej powykonawczej wraz z naniesieniem wysokości położenia nad poziomem morza na każdym załamaniu. Prace montażowe i składowanie wszystkich elementów systemu prowadzić ściśle wg instrukcji producenta. 4. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres niniejszego zamierzenia budowlanego to wymiana uszkodzonych rurociągów cieplnych wysokich parametrów z rur stalowych preizolowanych na przewody cieplne, które będą wykonane w tej samej technologii, przy ul. Dzieci Polskich dz. 124/3 w Pile. Projektowana wymiana przebiega przez działkę nr 124/3 obręb 0017 Piła szczegółowo przedstawiona w części rysunkowej niniejszego opracowania. 2. Kolejność wykonywania robót dla zamierzenia budowlanego: zawiadomienie właścicieli uzbrojenia terenu i odpowiednich instytucji o zamiarze przystąpienia do budowy; uzyskanie decyzji na zajęcie pasa drogowego; wytyczenie trasy rurociągu; oznakowanie i ogrodzenie placu budowy; wykonanie prac ziemnych zabezpieczenie istniejącego uzbrojenia; wykonanie prac pomiarowych dna wykopu; wykonanie podsypki; ułożenie rurociągów w wykopie; odwodnienie istniejącej sieci cieplnej; wykonanie prac spawalniczych; sprawdzenie spawów i wykonanie próby ciśnienia; inwentaryzacja geodezyjna rurociągów; 5

7 wykonanie połączeń instalacji alarmowej; hermetyzacja połączeń; uszczelnienie przejścia przez ścianę budynku; wykonanie obsypki, ułożenie taśm ostrzegawczych; wypełnienie wykopu gruntem rodzimym; odtworzenie terenu do stanu pierwotnego. 3. Obiekty budowlane znajdujące się na terenie budowy: Na trasie projektowanej sieci cieplnej znajdują się następujące obiekty budowlane: sieć cieplna wysokich parametrów; wodociąg; przewody elektroenergetyczne; przewody telekomunikacyjne; kanalizacja sanitarna i deszczowa. 4. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: sieć cieplna wysokich parametrów; wodociąg; przewody elektroenergetyczne; przewody telekomunikacyjne; kanalizacja sanitarna i deszczowa. 5. Wskazanie przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. Podczas wykonywania robót budowlanych przewiduje się wystąpienie następujących zagrożeń: porażenie prądem elektrycznym podczas wykonywania prac ziemnych (zinwentaryzowane i nie zinwentaryzowane przewody energii elektrycznej), używanie elektronarzędzi, spawanie elektryczne; upadek do wykopu; zatrucie podczas prowadzenia prac spawalniczych, (Uwaga! Oczyścić rury przed spawaniem aktywnym odolejaczem z oleju antykorozyjnego!; wybuch ze względu na wybuchowe właściwości gazów używanych przy pracach spawalniczych; pożar ze względu na prace spawalnicze przy montażu rurociągów; przysypanie ziemią w wykopie; 6

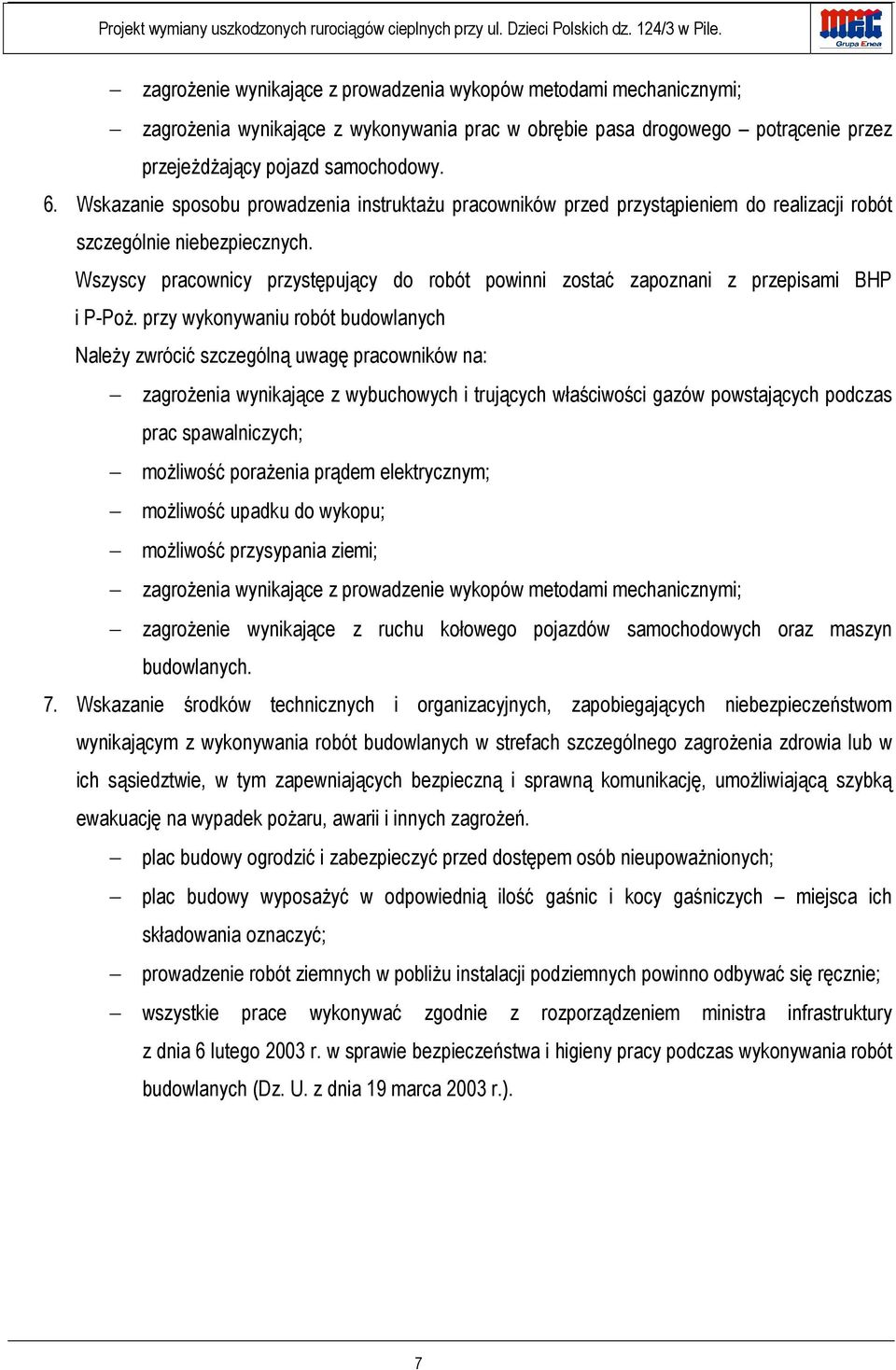

8 zagrożenie wynikające z prowadzenia wykopów metodami mechanicznymi; zagrożenia wynikające z wykonywania prac w obrębie pasa drogowego potrącenie przez przejeżdżający pojazd samochodowy. 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Wszyscy pracownicy przystępujący do robót powinni zostać zapoznani z przepisami BHP i P-Poż. przy wykonywaniu robót budowlanych Należy zwrócić szczególną uwagę pracowników na: zagrożenia wynikające z wybuchowych i trujących właściwości gazów powstających podczas prac spawalniczych; możliwość porażenia prądem elektrycznym; możliwość upadku do wykopu; możliwość przysypania ziemi; zagrożenia wynikające z prowadzenie wykopów metodami mechanicznymi; zagrożenie wynikające z ruchu kołowego pojazdów samochodowych oraz maszyn budowlanych. 7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. plac budowy ogrodzić i zabezpieczyć przed dostępem osób nieupoważnionych; plac budowy wyposażyć w odpowiednią ilość gaśnic i kocy gaśniczych miejsca ich składowania oznaczyć; prowadzenie robót ziemnych w pobliżu instalacji podziemnych powinno odbywać się ręcznie; wszystkie prace wykonywać zgodnie z rozporządzeniem ministra infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z dnia 19 marca 2003 r.). 7

9 5. UPRAWNIENIA BUDOWLANE PROJEKTANTA 8

10 9

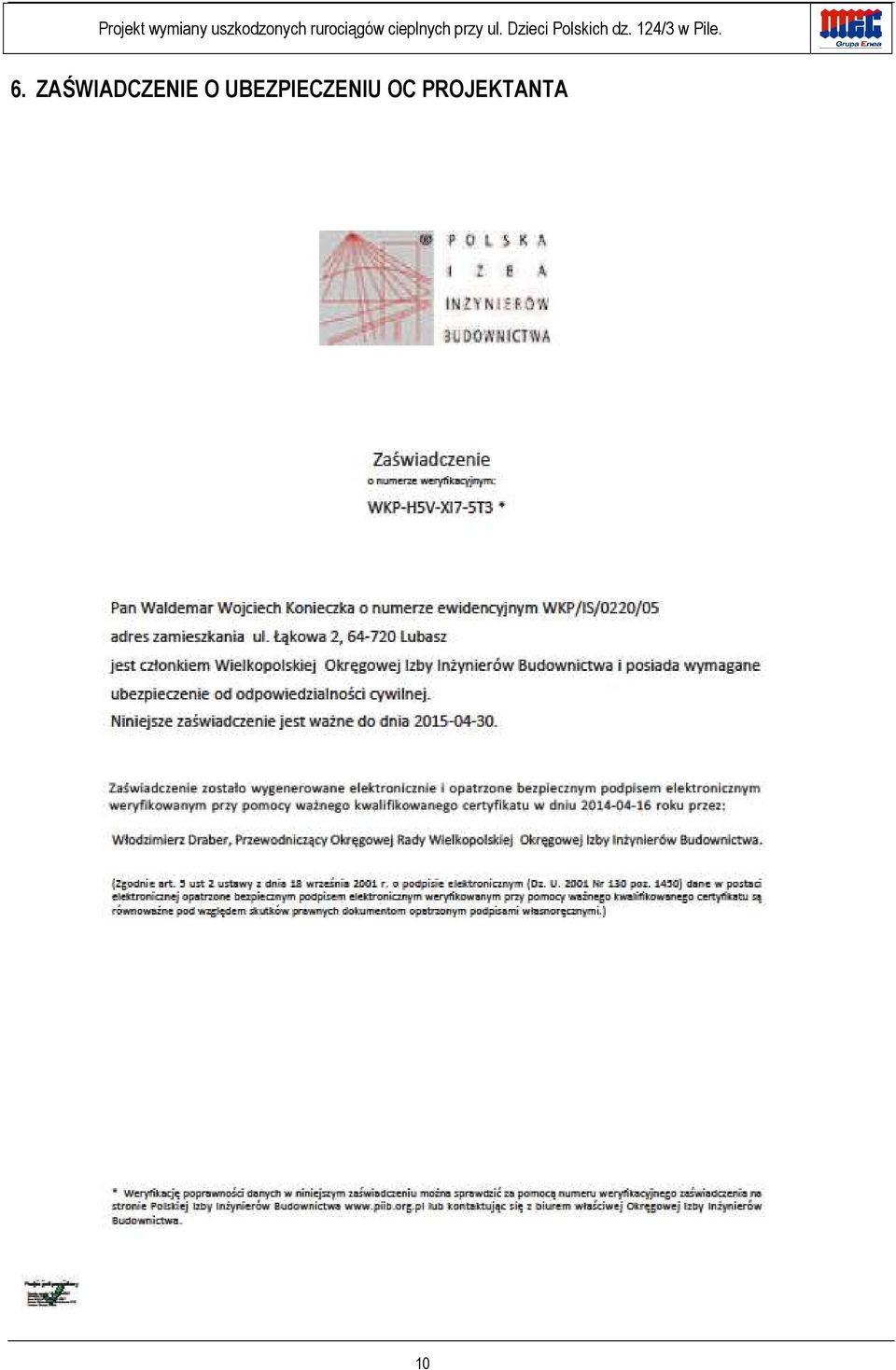

11 6. ZAŚWIADCZENIE O UBEZPIECZENIU OC PROJEKTANTA 10

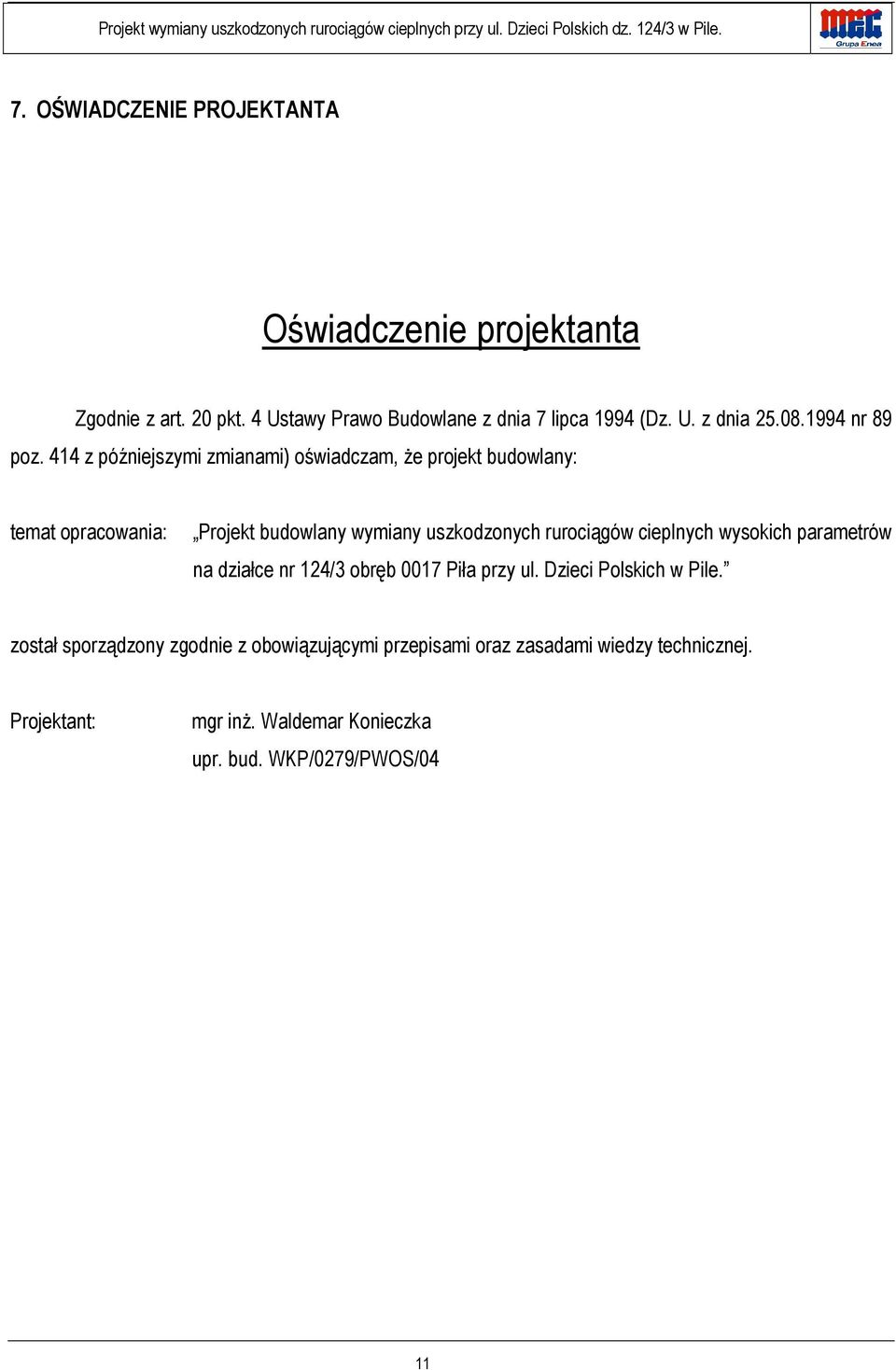

12 7. OŚWIADCZENIE PROJEKTANTA Oświadczenie projektanta Zgodnie z art. 20 pkt. 4 Ustawy Prawo Budowlane z dnia 7 lipca 1994 (Dz. U. z dnia nr 89 poz. 414 z późniejszymi zmianami) oświadczam, że projekt budowlany: temat opracowania: Projekt budowlany wymiany uszkodzonych rurociągów cieplnych wysokich parametrów na działce nr 124/3 obręb 0017 Piła przy ul. Dzieci Polskich w Pile. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Waldemar Konieczka upr. bud. WKP/0279/PWOS/04 11

13 8. ZESTAWIENIE ELEMENTÓW PREIZOLOWANYCH Lp. Wyszczególnienie Jedn. Ilość 1 Rura stalowa b/sz gr. 6,3 mm, preizolowana L = 12 m szt. 28 ø 219,1/315 mm, R-200/315 2 Kolano ø 219,1/315 mm kąt 90º, ramię A=1,0m,B=1,0m,K-200/90 szt. 4 3 Kolano ø 76,1/140 mm kąt 90º, ramię A=1,0m,B=1,0m,K-65/90 szt. 4 4 Złącze termokurczliwe sieciowane BX ø 315 mm, prod. Logstor, kpl. 44 Ewelcon prod. Brugg lub równoważne 5 Złącze termokurczliwe sieciowane BX ø 140 mm, prod. Logstor, kpl. 6 Ewelcon prod. Brugg lub równoważne 6 Trójnik opadowy odwodnieniowy TO-200/65 szt. 2 7 Zawór kulowy odcinający ZK-200 szt. 2 8 Zawór kulowy odpowietrzający ZD-200 szt. 2 9 Podtrzymka drutu szt Łącznik zaciskowy szt Maty kompensacyjne 1000x500x40mm szt Maty kompensacyjne 1000x250x40mm szt Taśma ostrzegawcza MEC Piła (dostarcza Zamawiający) rolka 4 Materiały inne: 1. Korki DN 25 2 szt. 2. Rura ochronna SN 8 PCV 400 łącznie 2 x 39 m 3. Płyty drogowe 3m x 1m x 0,15m 8 szt. 12

14 Projekt wymiany uszkodzonych rurociągów cieplnych przy ul. Dzieci Polskich dz. 124/3 w Pile. 9. PROTOKÓŁ Z POSIEDZENIA NARADY KOORDYNACYJNEJ 13

15 Projekt wymiany uszkodzonych rurociągów cieplnych przy ul. Dzieci Polskich dz. 124/3 w Pile. 14

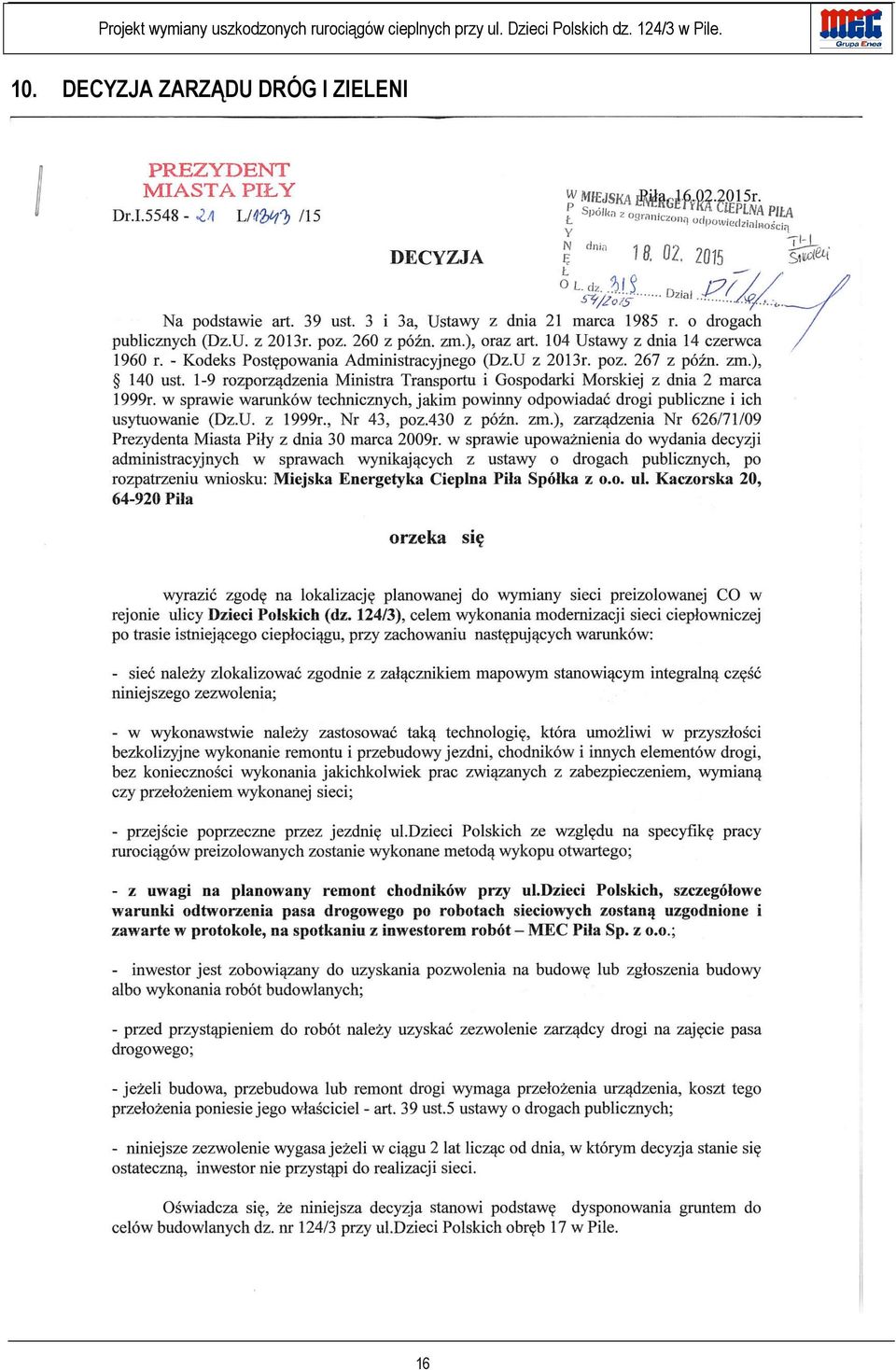

17 Projekt wymiany uszkodzonych rurociągów cieplnych przy ul. Dzieci Polskich dz. 124/3 w Pile. 10. DECYZJA ZARZĄDU DRÓG I ZIELENI 16

18 17

20 11. GODŁO MAPY WYKORZYSTANEJ W DOKUMENTACJI PROJEKTOWEJ 19

21 , , , , , , , , , , , , , , , , , , , , X Y uszkodzony odcinek ruruciągów cieplnych preizolowanych przeznaczony do wymiany o średnicy Ø 219,1/315 odgałęzienie DN 65 mm do budynków Straży Pożarnej płyty drogowe odciążające 3m x 1m x 0,15m 5 przejście w rurach ochronnych PCV 400 mm typu SN uszkodzony odcinek ruruciągów cieplnych preizolowanych przeznaczony do wymiany o średnicy Ø 219,1/315 miejsce rozpoczęcia modernizacji - połączenie się z istniejącymi rurociągami cieplnymi Ø 219,1/ miejsce zakończenia modernizacji - połączenie się z istniejącymi rurociągami cieplnymi Ø 219,1/315 przejście w rurach ochronnych PCV 400 mm typu SN 8 Grupa E nea luty 2015r opracował: projektował: Projekt: wymiana uszkodzonych rurociągów cieplnych przy ul. Dzieci Polskich dz. 124/3 w Pile. Inwestor: Miejska Energetyka Cieplna Piła Sp. z o.o Piła, ul. Kaczorska 20 Treść rysunku: Projekt zagospodarowania terenu. mgr inż. Tomasz Kondeja mgr inż. Waldemar Konieczka skala 1 : 500 nr rysunku 1/5

22 miejsce rozpoczęcia modernizacji - połączenie się z istniejącymi trójnikami Ø 219,1/315 odgałęzienie DN 65 mm do budynków Straży Pożarnej Grupa E nea luty 2015r opracował: projektował: zawór kulowy odcinający preizolowany ZK miejsce zakończenia modernizacji - połączenie się z istniejącymi rurociągami cieplnymi Ø 219,1/315 Projekt: wymiana uszkodzonych rurociągów cieplnych przy ul. Dzieci Polskich dz. 124/3 w Pile. Inwestor: Miejska Energetyka Cieplna Piła Sp. z o.o Piła, ul. Kaczorska 20 skala 1 : 500 Treść rysunku: Schemat montażowy nr rysunku 2/5 mgr inż. Tomasz Kondeja mgr inż. Waldemar Konieczka , , rury preizolowane stalowe bez szwu g=6,3 mm, Ø219,1/315 zawór kulowy odpowietrzający preizolowany ZK-200 3,9 12 5,3

23 schemat ułożenia mat kompensacyjnych: sposoby układania mat kompensacyjnych: warstwy po 12 szt. schemat instalacji alarmowej: zamknąć pętlę instalacji alarmowej połączyć z instalacją w istniejących rurociągach połączyć z instalacją w istniejących rurociągach Grupa E nea luty 2015r opracował: projektował: Projekt: wymiana uszkodzonych rurociągów cieplnych przy ul. Dzieci Polskich dz. 124/3 w Pile. Inwestor: Miejska Energetyka Cieplna Piła Sp. z o.o Piła, ul. Kaczorska 20 Treść rysunku: Schemat ułożenia mat kompensacyjnych, schemat instalacji alarmowej mgr inż. Tomasz Kondeja mgr inż. Waldemar Konieczka skala nr rysunku 3/5

24 0,0 1,12 61,69 61,95 62,81 poł. z istn. rurociągami DN 200 od strony ul. Kujawskiej tmd1 Rzędne terenu Rzędne osi rur Rzędne dna wykopu Zagłębienie dna wykopu Spadki i odległości Średnica i odległości Odległości p.p. 60,00 m n.p.m. 78, Grupa E nea luty 2015r opracował: projektował: Projekt: wymiana uszkodzonych rurociągów cieplnych przy ul. Dzieci Polskich dz. 124/3 w Pile. Inwestor: Miejska Energetyka Cieplna Piła Sp. z o.o Piła, ul. Kaczorska 20 Treść rysunku: Profil wymienianych rurociągów mgr inż. Tomasz Kondeja mgr inż. Waldemar Konieczka skala 1 : 50 / 500 nr rysunku 4/5 78,3 0,98 61,84 62,10 62,82 en kolano 90 90,1 0,93 61,85 62,11 62,78 kolano 90 zawory odpowietrzające ZD ,9 0,93 61,87 62,13 62,80 trójnik TR-200/65 - połączenie z przyłączem do Straży Pożarnej od dołu 167,8 1,02 60,55 60,81 61,57 poł. z istn. rurociągami DN 200 od strony ul. Ogińskiego 11,8 21,8 55,9 7 8 ena ks160-61,06 g63 gn63 tm1 vd wo32 end en kdd100 kd400-60,40 oś jezdni ul. Dzieci Polskich zawory odcinające ZK-200 i = 0,2% i = 0,1% 78,3 33,6 Ø 219,1/315 i = 2,4% 55,9 167,8

25 na połączeniu warstw asfaltu geosiatka 10 31, asfalt warstwa ścieralna asfalt warstwa wiążąca tłuczeń płyty odciążające betonowe 3m x 1m x 0,15m obsypka piaskowa Grupa E nea luty 2015r opracował: projektował: Projekt: wymiana uszkodzonych rurociągów cieplnych przy ul. Dzieci Polskich dz. 124/3 w Pile. Inwestor: Miejska Energetyka Cieplna Piła Sp. z o.o Piła, ul. Kaczorska 20 Treść rysunku: Przekrój przejścia przez ulicę Dzieci Polskich. mgr inż. Tomasz Kondeja mgr inż. Waldemar Konieczka skala 1 : 5 nr rysunku 5/5
