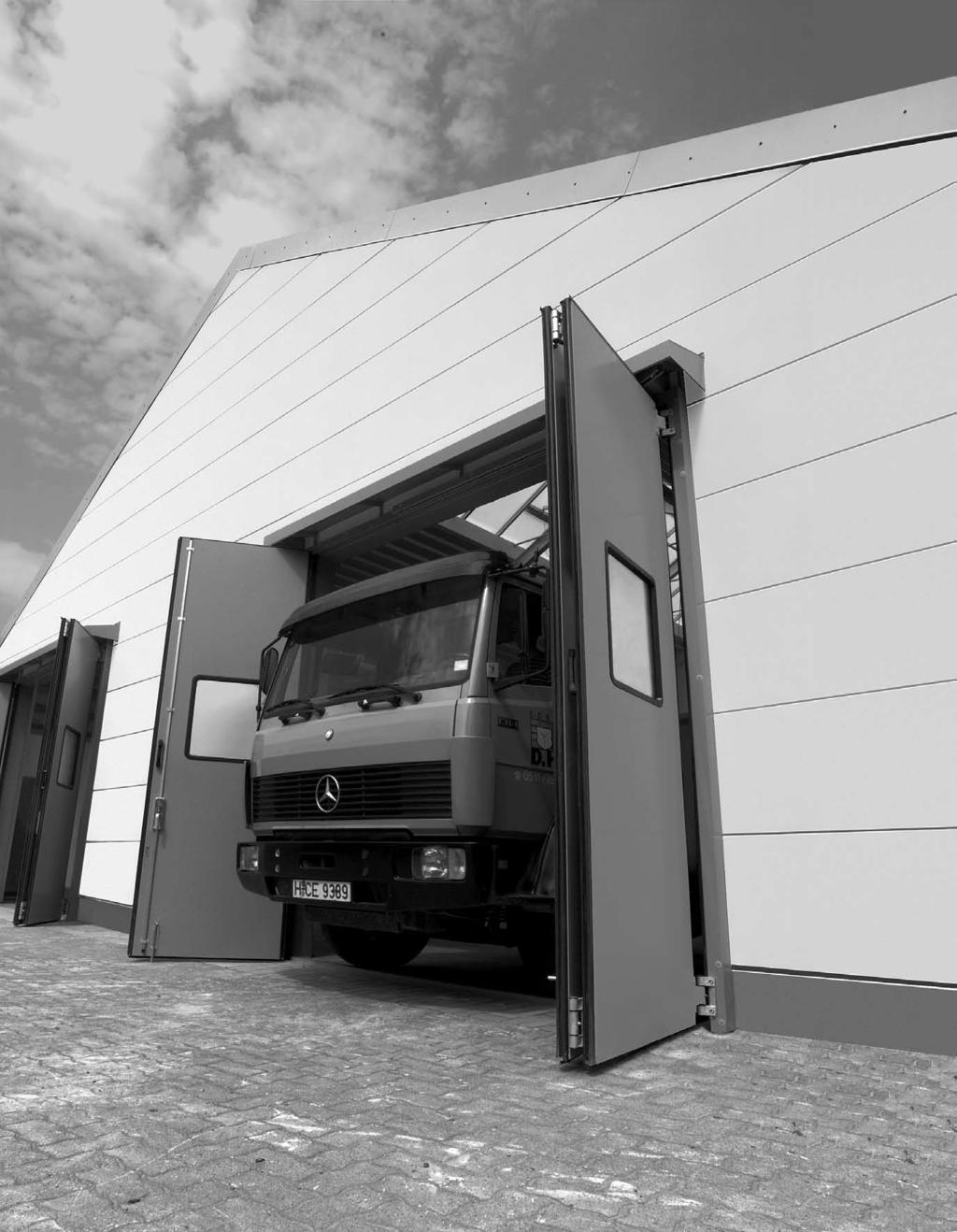

1 ze stali i bram harmonijkowych dla stra y po arnej Stan na dzieƒ

2 Spis treści Temat Strona Zestawienie bram harmonijkowych 3 Bramy harmonijkowe KSP i KSM, ocieplane, (zabezpieczenie przed przytrzaêni ciem d oni) Brama harmonijkowa KSP z wypełnieniem z pianki poliuretanowej Brama harmonijkowa KSM z wypełnieniem z wełny mineralnej 4 Szczelina wentylacyjna w bramach KSP/KSM 5 Mocowanie górne bram KSP/KSM, na ścianie, kąt otwarcia 90, przekrój D-D (patrz strona 4) 6 Mocowanie górne bram KSP/KSM, w otworze, kąt otwarcia 90, przekrój D-D (patrz strona 4) 7 Przeszklenia w bramie KSP 8 Przeszklenia w bramie KSM 9 Drzwi w bramach KSP/KSM 10 Dzielone skrzydło przechodnie w bramach KSP/KSM 11 Brama harmonijkowa KSE, nieocieplana, (zabezpieczenie przed przytrzaêni ciem d oni) 12 Wersje wykonania - przykłady bramy KSE 13 Mocowanie górne bramy KSE, na ścianie, kąt otwarcia 90, przekrój I-I (patrz strona 12) 14 Mocowanie górne bramy KSE, w otworze, kąt otwarcia 90, przekrój I-I (patrz strona 12) 15 Drzwi w bramie KSE 16 Dzielone skrzydło przechodnie w bramie KSE 17 Mocowanie boczne bram KSP/KSM/KSE, przekroje A-A (patrz strony 4 i 12) 18 Mocowanie boczne bram KSP/KSM/KSE, na ścianie, maksymalne wykorzystanie światła przejazdu 19 Schematy składania/szerokość światła przejazdu dla bram 3- i 4- skrzydłowych 20 Przykładowe schematy składania/szerokość światła przejazdu dla bram harmonijkowych (od 5 do 12 skrzydeł) 21 Okapniki/ wysokości nadproża, kąt otwarcia Okapniki/ wysokości nadproża, kąt otwarcia Bramy harmonijkowe dla stra y po arnej KSP/KSM/KSE, b yskawiczne otwarcie poprzez mechanizm wspomagajàcy 24 Bramy harmonijkowe dla straży pożarnej KSP/KSM/KSE, błyskawiczne otwarcie poprzez mechanizm wspomagający 25 Notatki 26 Notatki 27

3 Instrukcja wyboru bramy Typ Głębokość Grubość Izolacja Zabezpieczenie Powierzchnia Współczynnik Współczynnik bramy montażowa blachy przed przytrzaś- zewnętrzna izolacji izolacji akuok. nięciem [KS] cieplnej k stycznej R,w,B 55 - poliuretan KS tłoczona 3,7 W/m 2 K ok. 22 db/(a) 55 1,0 poliuretan KS gładka 3,7 W/m 2 K ok. 22 db/(a) 55 1,5 wełna KS gładka 3,9 W/m 2 K ok. 24 db/(a) (1,75) mineralna (2,00) KSP* ocieplana KSM* ocieplana 55 - brak KS przetłoczenia - ok. 15 db/(a) KSE* pionowe niecieplana 55 1,5 brak KS przetłoczenia - ok. 15 db/(a) krzyżowe 55 1,5 brak KS gładka - ok. 15 db/(a) * jako brama harmonijkowa dla straży pożarnej schemat składania 2:2 (patrz str 24-25) Zakres wielkoêci WysokoÊç RAM Niniejszy zakres wielkości odnosi się również do bram dla straży pożarnej. SzerokoÊç skrzyd a maks mm SzerokoÊç skrzyd a w bramach dla stra y po arnej maks mm ok ok ok SzerokoÊç RAM RAM = wymiar zewnętrzny ramy Wszelkie prawa zastrzeżone. Powielanie, również częściowe, wyłącznie po uzyskaniu naszej zgody. Wszystkie wymiary w mm. Zastrzegamy sobie prawo do zmian konstrukcyjnych.

4 Bramy harmonijkowe KSP / KSM, ocieplane KSP z izolacją z pianki poliuretanowej KSM z izolacją z wełny mineralnej KSP: Skrzyd o bramy z izolacjà z pianki poliuretanowej, grub. ok. 55 mm (obustronnie stucco lub gładka blacha stalowa) KSM: Skrzyd o bramy z izolacjà z we ny mineralnej, grub. ok. 55 mm (obustronnie gładka blacha stalowa o grub. 1,50 mm) Skrzyd o bramy, szyna bie na i oêcie nica cynkowane ogniowo i zagruntowane metodą powlekania na mokro Zabezpieczenie przed przytrzaêni ciem profil zamknięty EPDM między poszczególnymi skrzydłami a bocznymi elementami ościeżnicy. Na górze uszczelka wargowa, na dole uszczelka szczotkowa. Brama harmonijkowa wersja 4-skrzyd owa Zawias z cynku odlewanego ciśnieniowo Szyna bieżna zamknięta Rolka bieżna Przekrój A-A 1. zabezpieczenie przed przytrzaśnięciem patrz strona 18 Przekrój B-B 2. zabezpieczenie przed przytrzaśnięciem Wbudowany rygiel zasuwnicowy z dźwignią Blokada skrzydła Przekrój C-C 1. zabezpieczenie przed przytrzaśnięciem Zamek drążkowy zewnętrzny, przystosowany pod wkładkę patentową, Ryglowanie górne i dolne 1050 od Rygiel drążkowy Przekrój D-D patrz strona 6-7 Elastyczne profile zabezpieczające mocowane na pionowych krawędziach skrzydeł chronią przed przytrzaśnięciem dłoni i dodatkowo wyciszają bieg bramy. Mocowanie na Êcianie RAM = LB LB LDB (180 ) Skrzydło przechodnie Schemat składania 1:3 Otwarte skrzydło unieruchamia się za pomocą rygla drążkowego. Blokada ścienna na życzenie. LDB (90 ) Blokada skrzydła Wskazówki: Wykonanie tynku i jastrychu należy przeprowadzić po zamontowaniu bramy. Schematy składania i wymiary przejazdu w świetle - patrz strona Bez szczeliny wentylacyjnej. Ze szczeliną wentylacyjną z /bez zasuwy izolacyjnej RAM = wymiar zewnętrzny ramy LB = szerokość w świetle LDB = szerokość przejścia/przejazdu w świetle = powierzchnia wykończonej posadzki

5 Szczelina wentylacyjna dla bram KSP/KSM Wolny przekrój wentylacyjny: 3 szczeliny wentylacyjne tworzą jedną grupę = 12 cm 2 ; istnieje możliwość wykonania obok siebie lub jedna na drugą kilku grup szczelin. Możliwy montaż zasuwy izolacyjnej od wewnątrz. 1 grupa szczelin wentylacyjnych 12 cm 2 12 grup szczelin wentylacyjnych (przyk ad) 112 cm 2 Szczelina wentylacyjna obustronna min. 80 Szczelina wentylacyjna na zewnàtrz od wewnątrz zasuwa Do wyboru z zasuwą po wewnętrznej stronie bramy min.180 min.180 min. 80 min. 830 Bez przeszklenia

6 Mocowanie górne bram KSP/KSM Mocowanie na ścianie, kąt otwarcia 90 Przekrój D-D (patrz strona 4) Przegląd mocowań bocznych patrz strona Przegląd wysokości nadproża 90 patrz strona 22 Przegląd wysokości nadproża 180 patrz strona 23 Mocowanie zewn trzne Mocowanie wewn trzne min. 90 min. 60 min. 60 min. 90 Izolacja Izolacja LH = LDH RAM = LH RAM = LH + 80 LDH = LH - 26 LH WN TRZE WN TRZE Wyżłobienie ciągłe wykonuje odbiorca Wyżłobienie ciągłe wykonuje odbiorca z izolacją bez izolacji Od strony wystawionej na działanie wiatru wskazane mocowanie zewnętrzne Konieczny próg w charakterze prowadnicy. 3- i 4-skrzydłowe bramy na życzenie bez progu. Konieczne wewnętrzne wyżłobienie odprowadzające wodę - do wykonania przez odbiorcę. RAM = wymiar zewnętrzny ramy LH = wysokość w świetle LDH = wysokość przejścia/przejazdu w świetle = powierzchnia wykończonej posadzki

7 Mocowanie górne bram KSP/KSM Mocowanie w otworze, kąt otwarcia 90 Przekrój D-D (patrz strona 4) Przegląd mocowań bocznych patrz strona Przegląd wysokości nadproża 90 patrz strona 22 Przegląd wysokości nadproża 180 patrz strona 23 Mocowanie zewn trzne Mocowanie wewn trzne min. 60 min. 60 min. 60 min. 60 Izolacja Izolacja LH LDH = LH - 90 RAM = LH + 16 RAM = LH - 10 LDH = LH LH WN TRZE WN TRZE Wyżłobienie wykonuje odbiorca Wyżłobienie wykonuje odbiorca z izolacją bez izolacji Od strony wystawionej na działanie wiatru wskazane mocowanie zewnętrzne Konieczny próg w charakterze prowadnicy. 3- i 4-skrzydłowe bramy na życzenie bez progu. Konieczne wewnętrzne wyżłobienie odprowadzające wodę - do wykonania przez odbiorcę. RAM = wymiar zewnętrzny ramy LH = wysokość w świetle LDH = wysokość przejścia/przejazdu w świetle = powierzchnia wykończonej posadzki

8 Przeszklenia bram KSP Rama przeszklenia w wersji zaokràglonej, usytuowanie przeszklenia Standardowo z tworzywa sztucznego, na życzenie z metalu. Preferowane wielkości znormowane (szerokość w świetle 473, 523, 573 mm; wysokość 773 mm), łącznie z podwójną, przezroczystą szybą akrylową lub podwójną szybą z żeberkami Możliwość zamontowania przez odbiorcę szyb pojedynczych do 8 mm grubości lub szyb izolacyjnych do 18 mm grubości. Maks. możliwa wysokość przeszklenia 1250 mm (wielkości specjalne). Znormowane Znormowane Szyba pojedyncza przekrój E-E Szyba izolacyjna Przekrój F-F maks. 18 maks maks. 8 Usytuowanie przeszklenia Przeszklenie okrągłe min. 208 min. 208 min. 208 min. 208 Obszar min do wysokości H = 3000 skrzyd a A = min do wysokości H = 3500 min do wysokości H = 4000 min do wysokości H = 4500 min do wysokości H = 5000 a = pole przy krawędzi min. 180 skrzyd o dzielone min. 860 min. 760 min. 660 Rama przeszklenia w kolorze czarnym jako profil zaciskowy (przeszklenie okrągłe możliwe również w ramie stalowej) z szybą akrylową pojedynczą 6 mm lub szybą akrylową podwójną 18 mm.

9 Przeszklenia bram KSM Rama przeszklenia w wersji zaokràglonej, usytuowanie przeszklenia na powierzchni ca kowitej Standardowo z tworzywa sztucznego, na życzenie z metalu. Preferowane wielkości znormowane (szerokość w świetle 473, 523, 573 mm; wysokość 773 mm), łącznie z podwójną, przezroczystą szybą akrylową lub podwójną szybą z żeberkami Możliwość zamontowania przez odbiorcę szyb pojedynczych do 8 mm grubości lub szyb izolacyjnych do 18 mm grubości. Maks. możliwa wysokość przeszklenia 1250 mm (wielkości specjalne). Znormowane Specjalne Szyba pojedyncza przekrój G-G maks maks. 8 Usytuowanie przeszklenia na powierzchni ca kowitej Szyba izolacyjna Przekrój H-H Przeszklenie okrągłe maks. 18 min. 300 min. 108 min. 108 min. 108 min. 108 min. 108 a = pole przy krawędzi min. 180 skrzyd o dzielone min. 860 min. 760 min. 660 Rama przeszklenia w kolorze czarnym jako profil zaciskowy (przeszklenie okrągłe możliwe również w ramie stalowej) z szybą akrylową pojedynczą 6 mm lub szybą akrylową podwójną 18 mm.

10 Drzwi w bramach KSP/KSM W przypadku bram harmonijkowych bez skrzyd a przechodniego (zamykającego), tzn. w przypadku schematów składania 2:2, 2:4, 4:4 itd., do pomieszczeń bez drugiego wejścia, zaleca się zastosowanie drzwi wmontowanych w skrzydło bramy (z progiem). (na zapytanie również typ KSM bez progu, dla schematów składania 1:2, 2:1, 2:2) Możliwe zamontowanie drzwi ewakuacyjnych, otwieranych na zewnątrz. W bramach ocieplanych piankà poliuretanowà montaż drzwi w bramie jest możliwy dopiero od wysokości 3500 mm. W skrzydle z drzwiami nie zaleca się montowania przeszkleń. KSP wysokoêç coko u 175 KSM wysokoêç coko u 95 Okapnik zewnętrzny 3-częściowy zawias aluminiowy 145 x 12, czarny, skręcany Komplet klamek z tworzywa sztucznego, czarnych; zamek przystosowany do wkładki patentowej Wysokość cokołu 1050 od Wysokość drzwi w bramie LDH maks LDH maks Uszczelka z EPDM Obejma aluminiowa, czarna Obejma aluminiowa, czarna Uszczelka z EPDM Obejma aluminiowa, czarna Uszczelka z EPDM min. 175 LDB (przy otwarciu 180 ) min Wymiar trzpienia Wskazówki: Drzwi w bramie są dopasowane do wyglądu bramy. LDB = szerokość przejścia/przejazdu w świetle LDH = wysokość przejścia/przejazdu w świetle = powierzchnia wykończonej posadzki 10

11 Dzielone skrzydło przechodnie dla bram KSP/KSM Dzielone skrzyd a przechodnie (zamykające) w przeciwieństwie do drzwi w bramie nie posiadają przeszkadzającego progu. Zaleca się ich montaż w bramach od 3500 mm wysokości i w obszarze narażonym na działanie wiatru (poręczna obsługa). Ponadto redukują straty ciepła. Dzielone skrzyd a przechodnie umożliwiają zwiększenie szerokości przejścia i nie wpływają negatywnie na ogólny wygląd bramy. Rolka bieżna Szyna bieżna zamknięta Wysokość skrzydła przechodniego maks od Ryglowanie Zamek drążkowy zewnętrzny, przystosowany pod wkładkę patentową, ryglowanie górne i dolne. Rygiel drążkowy = powierzchnia wykończonej posadzki 11

12 Brama harmonijkowa KSE, nieocieplana (zabezpieczenie przed przytrzaśnięciem) Skrzyd o bramy (profile zamknięte i wypełnienia), szyna prowadząca i ościeżnica kątowa ze stali, cynkowane ogniowo i powlekane proszkowo farbą gruntującą. Brama harmonijkowa, wersja 4-skrzyd owa - blacha z przet oczeniami pionowymi Szyna bieżna zamknięta Rolka bieżna Przekrój A-A 1. zabezpieczenie przed przytrzaśnięciem patrz strona 18 Zawias z cynku odlewanego ciśnieniowo Przekrój B-B 2. zabezpieczenie przed przytrzaśnięciem Przekrój C-C 1. zabezpieczenie przed przytrzaśnięciem Wbudowany rygiel zasuwnicowy z dźwignią Zamek wpuszczany Przekrój I-I patrz strona od Rygiel drążkowy Elastyczne profile zabezpieczające mocowane na pionowych krawędziach skrzydeł chronią przed przytrzaśnięciem dłoni i dodatkowo wyciszają bieg bramy. Mocowanie do Êciany RAM = LB LB LDB (180 ) Skrzydło przechodnie Schemat składania 1:3 LDB (90 ) Blokada skrzydła Otwarte skrzydło unieruchamia się za pomocą rygla drążkowego. Blokada ścienna na życzenie. Wskazówki: Wykonanie tynku i jastrychu należy przeprowadzić po zamontowaniu bramy. Schematy składania i wymiary przejazdu w świetle - patrz strona Z / bez szczelin wentylacyjnych RAM = wymiar zewnętrzny ramy LB = szerokość w świetle LDB = szerokość przejścia/przejazdu w świetle = powierzchnia wykończonej posadzki 12

13 Przykładowe wersje bram KSE Wype nienie z blachy przet aczanej pionowo maks Szyba pojedyncza przekrój K-K maks maks maks Aluminiowa listwa mocująca do ew. pomalowania Przeszklenie wykonuje odbiorca - maks. 8 Wype nienie z blachy przet aczanej krzy owo zaleca się zastosowanie podziału kwadratowego Szyba izolacyjna przekrój L-L Przeszklenie ze szkła izolacyjnego wykonuje odbiorca - maks. 20 Aluminiowa listwa mocująca do ew. pomalowania Aluminiowa listwa przyszybowa Skrzyd o bramy z coko em o podwójnej Êciance Obszar coko u przekrój M-M Obszar coko u przekrój N-N Do wyboru z zasuwą na wewnętrznej stronie bramy min. 250 maks. 650 min maks. 650 min maks

14 Mocowanie górne bramy KSE Mocowanie na ścianie, kąt otwarcia 90 Przekrój I-I (patrz strona 12) Przegląd mocowań bocznych patrz strona Przegląd wysokości nadproża 90 patrz strona 22 Przegląd wysokości nadproża 180 patrz strona 23 Mocowanie zewn trzne Mocowanie wewn trzne LH = LDH RAM = LH RAM = LH + 80 LDH = LH - 26 LH min. 90 min. 60 min. 60 min. 90 WN TRZE WN TRZE Wyżłobienie wykonuje odbiorca Wyżłobienie wykonuje odbiorca z izolacją bez izolacji Od strony wystawionej na działanie wiatru wskazane mocowanie zewnętrzne Konieczny próg w charakterze prowadnicy. 3- i 4-skrzydłowe bramy na życzenie bez progu. Konieczne wewnętrzne wyżłobienie odprowadzające wodę - do wykonania przez odbiorcę. RAM = wymiar zewnętrzny ramy LH = wysokość w świetle LDH = wysokość przejścia/przejazdu w świetle = powierzchnia wykończonej posadzki RAM = Rahmenaußenmaß LDB = Lichte Durchgangs/Durchfahrts-Breite 14

15 Mocowanie górne bram KSE Mocowanie w otworze, kąt otwarcia 90 Przekrój I-I (patrz strona 12) Przegląd mocowań bocznych patrz strona Przegląd wysokości nadproża 90 patrz strona 22 Przegląd wysokości nadproża 180 patrz strona 23 Mocowanie zewn trzne Mocowanie wewn trzne min. 60 min. 60 min. 60 min. 60 LH LDH = LH - 90 RAM = LH + 16 WN TRZE WN TRZE RAM = LH - 10 LDH = LH LH Wyżłobienie wykonuje odbiorca Wyżłobienie wykonuje odbiorca z izolacją bez izolacji Od strony wystawionej na działanie wiatru wskazane mocowanie zewnętrzne Konieczny próg w charakterze prowadnicy. 3- i 4-skrzydłowe bramy na życzenie bez progu. Konieczne wewnętrzne wyżłobienie odprowadzające wodę - do wykonania przez odbiorcę. RAM = wymiar zewnętrzny ramy LH = wysokość w świetle LDH = wysokość przejścia/przejazdu w świetle = powierzchnia wykończonej posadzki RAM = Rahmenaußenmaß LDB = Lichte Durchgangs/Durchfahrts-Breite 15

16 Drzwi w bramie KSE W przypadku bram harmonijkowych bez skrzyd a przechodniego (zamykającego), tzn. w przypadku schematów składania 2:2, 2:4, 4:4 itd., do pomieszczeń bez drugiego wejścia, zaleca się zastosowanie drzwi wmontowanych w skrzydło bramy. Możliwe zamontowanie drzwi ewakuacyjnych otwieranych na zewnątrz. Okapnik zewnętrzny Wysokość drzwi w bramie (zwrócić uwagę na poziomy rozkład szczeblin skrzydeł bramy!) Wysokość cokołu 1050 od LDH maks LDB (przy 180 ) Zawias 160 x 16 x 5 z obręczą łożyska kulkowego 40 Wymiar trzpienia Listwa stykowa między wypełnieniem Wskazówki: Drzwi w bramie są dopasowane do wyglądu bramy (na rysunku przetłoczenie pionowe). Możliwe jest wykonanie szczelin wentylacyjnych jedynie na różnej wysokości LDB = szerokość przejścia/przejazdu w świetle LDH = wysokość przejścia/przejazdu w świetle = powierzchnia wykończonej posadzki 16

17 Dzielone skrzydło przechodnie bramy KSE Dzielone skrzyd a przechodnie (zamykające) w przeciwieństwie do drzwi w bramie nie posiadają przeszkadzającego progu. Zaleca się ich montaż w bramach od 3500 mm wysokości i w obszarze narażonym na działanie wiatru (obsługa poręczna). Ponadto redukują straty ciepła. Dzielone skrzyd a przechodnie umożliwiają zwiększenie szerokości przejścia i nie wpływają negatywnie na ogólny wygląd bramy. Rolka bieżna Szyna bieżna zamknięta Ryglowanie Wysokość skrzydła przechodniego maks od Zamek drążkowy wewnętrzny, przystosowany pod wkładkę patentową, ryglowanie górne i dolne. Rygiel drążkowy = powierzchnia wykończonej posadzki 17

18 Mocowania boczne bram KSP/KSM/KSE Przekroje A-A (patrz strona 4 i 12) Mocowanie na Êcianie zakotwienie standardowe/ normalne Mocowanie na Êcianie zakotwienie boczne LB min. 60 LB min. 60 RAM = LB RAM = LB Mocowanie w otworze zakotwienie boczne Mocowanie na Êcianie wolna szerokoêç przejazdu przy 180 min. 150 LB min. 60 min. 60 LB RAM = LB - 20 RAM = LB Przegląd mocowań górnych - patrz strona 6-7, RAM = zewnętrzny wymiar LB = szerokość w świetle 18

19 Mocowania boczne bram KSP/KSM/KSE Mocowanie na ścianie Maksymalne wykorzystanie światła przejazdu RAM = LB LB = LDB Blokada skrzydła RAM = LB LB = LDB Blokada skrzydła RAM = LB LB = LDB Blokada skrzydła Przegląd mocowań górnych - patrz strona 6-7, RAM = zewnętrzny wymiar LB = szerokość w świetle LDB = szerokość przejścia/przejazdu w świetle 19

20 Schematy składania/ szerokość przejazdu w świetle bram harmonijkowych 3- i 4 - skrzydłowych KSP/KSM/KSE Schemat sk adania należy czytać od strony otwierania bramy, od lewej do prawej. 3- i 4-skrzydłowe schematy składania 3:0, 0:3, 1:3, 3:1, 4:0, 0:4 bez dolnego progu, z progiem wewnętrznym z elementem prowadzącym osadzonym w posadzce. Bramy bez skrzydła przechodniego: w przypadku braku drugiego wejścia konieczne drzwi wmontowane w skrzydło bramy Bramy harmonijkowe dla straży pożarnej. Schemat składania 2:2 patrz strona RAM -605 RAM :2 RAM -605 RAM :1 RAM -600 RAM :0 RAM -600 RAM :3 RAM -720 RAM-280 1:3 RAM-720 RAM :1 RAM -680 RAM :2 RAM -650 RAM :4 RAM -650 RAM :0 20

21 Schematy składania/szerokość przejazdu w świetle dla bram 5- do maks. 12-skrzydłowych Schemat sk adania należy czytać od strony otwierania bramy od lewej do prawej. Bramy bez skrzydła przechodniego: przypadku braku drugiego wyjścia konieczne drzwi wmontowane w skrzydło bramy RAM -830 RAM :3 RAM -830 RAM :2 RAM -830 RAM :1 RAM -820 RAM :5 RAM -940 RAM :3 RAM -940 RAM :3 RAM -910 RAM :4 21

22 Okapniki / wysokości nadproża kąt otwarcia 90 Okapnik 1 ok. 170 WN TRZE Okapnik 2 ok. 270 WN TRZE D ugoêç okapnika: RAM + ok. 100 mm Typ mocowania Wysokość nadproża [mm] bez okapnika z okapnikiem do ściany od wewnàtrz 90 - do ściany na zewnàtrz / 200 w otworze 90 na zapytanie brama harmonijkowa dla straży pożarnej dla schematów składania: 1:2 / 2:1 / 2:2 / 2:3 / 3:2 / 2:4 / 4:2 / 2:5 / 5:2 22

23 Okapniki / wysokości nadproża kąt otwarcia 180 ok. 450 Okapnik 3 Pojedyncza szyna bieżna WN TRZE ok. 660 Okapnik 4 Podwójna szyna bieżna WN TRZE D ugoêç okapnika: RAM + ok. 300 mm Typ mocowania bez okapnika Wysokość nadproża [mm] z okapnikiem do ściany / 330 w otworze dla schematów składania 1:4 / 4:1 / 2:4 / 4:2 / 1:5 / 5:1 / 2:5 / 5:2 / 3:4 / 4:3 / 4:4 / 3:5 / 5:3 / 4:5 / 5:4 / 5:5 23

24 Bramy harmonijkowe dla straży pożarnej KSP/KSM/KSE. Błyskawiczne otwarcie poprzez mechanizm wspomagający B yskawiczne otwarcie bramy zapewniają napięte sprężyny z amortyzatorem zderzakowym. Schemat składnia 2:2; kąt otwarcia 90. Zwolnienie mechanizmu przez pociągnięcie liny. Uzupełnienie w postaci uchwytu elektromagnetycznego. Zasilanie. Przewód doprowadzający do wykonania przez odbiorcę. B yskawiczne odryglowanie należy przeprowadzać od prawej do lewej (przedstawione usytuowanie na rysunku po prawej). Odblokowanie mechanizmu przez pociągnięcie liny można uzupełnić uchwytem elektromagnetycznym, który obsługiwany jest przy pomocy sterownika na przycisk. Możliwa instalacja włącznika grupowego. Sprężyna naciskowa Ryglowanie zapadkowe Sprężyna naciskowa Przewód 230 V (3 x 1,5) Uchwyt elektromagnetyczny 230V Przewód doprowadza odbiorca Uchwyt Rączka liny Sterownik na przycisk ca Bez skrzydła przechodniego (zamykającego).obsługa tylko od wewnątrz (konieczne drugie wejście). Mocowanie na Êcianie RAM = LB (min. 4180) LB = LDB (min. 3500) WN TRZE min. 850 Schemat składania 2 : 2, kąt otwarcia 90 min. 170 Mechanizm wspomagający otwieranie mocowany po wewnętrznej stronie bramy! Potrzebne miejsce = LB (min. 4300) Mocowanie w otworze patrz strona 25 LB = min RAM = LB - 20 WN TRZE LDB min Schemat składania 2 : 2, kąt otwarcia 90 RAM = wymiar zewnętrzny ramy LB = szerokość w świetle LDB = szerokość przejścia/przejazdu w świetle = powierzchnia wykończonej posadzki Zgodnie z normà DIN cz Êç 2 bramy powinny otwierać się do wewnątrz i tworzyć w ten sposób przejazd przynajmniej o 3500 mm szerokości i 3500 mm wzgl mm wysokości. Skrzydła otwartej bramy zasłaniają częściowo przejazd, należy to uwzględnić i zaprojektować odpowiednio większy otwór (patrz schemat składania 2:2 na str. 20). W wyjątkowych przypadkach (np. renowacja) możemy również dostarczyć bramy otwierające się na zewnątrz. 24

25 Bramy harmonijkowe dla straży pożarnej KSP/ KSM/KSE. Błyskawiczne otwarcie poprzez mechanizm wspomagający B yskawiczne otwarcie bramy zapewniają napięte sprężyny z amortyzatorem zderzakowym. Schemat składana 2:2; kąt otwarcia 90. Zwolnienie mechanizmu przez pociągnięcie liny. Uzupełnienie w postaci uchwytu elektromagnetycznego. Przewód doprowadzający do wykonania przez odbiorcę. B yskawiczne odryglowanie należy przeprowadzać od prawej do lewej (przedstawione usytuowanie na rysunku po prawej). Odblokowanie mechanizmu przez pociągnięcie liny można uzupełnić uchwytem elektromagnetycznym, który obsługiwany jest przy pomocy sterownika na przycisk. Możliwa instalacja włącznika grupowego. Mocowanie na Êcianie Mocowanie w otworze min. 60 LH = wysokość przejazdu w świetle 3500 lub 4000 Izolacja RAM = LH LH = 3670 lub 4170 Izolacja WN TRZE WN TRZE Szczegó A patrz strona 24 min. 60 min. 60 LDH = LH RAM = LH - 10 min. 60 min. 170 z izolacją bez izolacji RAM = wymiar zewnętrzny ramy LH = wysokość w świetle LDH = wysokość przejścia/przejazdu w świetle = powierzchnia wykończonej posadzki Zgodnie z normà DIN cz Êç 2 bramy powinny otwierać się do wewnątrz i tworzyć wewnątrz wymagane światło przejazdu; szerokość 3500 mm, wysokość 3500 mm lub 4000 mm. Skrzydła otwartej bramy zasłaniają częściowo przejazd, należy to uwzględnić i zaprojektować odpowiednio większy otwór (patrz schemat składania 2:2 na str. 20). W wyjątkowych przypadkach (np. renowacja) możemy również dostarczyć bramy otwierające się na zewnątrz.a 25
